Тип продукта	Складная портативная солнечная панель
Модель	SP200
Бренд	Navitel
Мощность солнечной панели	200 Вт
Энергоэффективность	До 22%
Выход USB-A	5В/3,4А, 9В/2,5А, 12В/2А (макс. 24 Вт)
Выход USB-C	5В/3А, 9В/3А, 12В/3А, 15В/3А (макс. 45 Вт)
Выход Anderson 30A	30А / 200 Вт макс.
Размеры в разложенном виде	2440 × 540 × 25 мм
Размеры в сложенном виде	540 × 580 × 60 мм
Вес	6,9 кг
Тип ячеек	Монокристаллические
Комплектация	Солнечная панель, руководство по эксплуатации, гарантийный талон
Применение	Зарядка портативных электростанций и электронных устройств
Совместимые электростанции	NAVITEL NS300/NS500/NS1000
Класс защиты	IPX4 (защита от брызг) – не указан, но типичен
Рабочая температура	от -10 °C до 60 °C (оценка)

Часто задаваемые вопросы - SP200 Navitel

Могу ли я использовать Navitel SP200 для зарядки моего смартфона?

Да, подключите смартфон через USB-кабель (не входит в комплект) к выходу USB-A или USB-C. Выход USB-C обеспечивает до 45 Вт, подходит для быстрой зарядки.

Сколько времени занимает полная зарядка электростанции, такой как NS1000?

Время зарядки зависит от солнечного излучения. При оптимальном солнечном излучении (около 1000 Вт/м²) и идеальном угле панель может выдавать до 200 Вт. NS1000 емкостью 1000 Вт·ч теоретически потребует около 5 часов (1000 Вт·ч / 200 Вт = 5 ч).

Могу ли я заряжать несколько устройств одновременно?

Да, вы можете одновременно использовать выходы USB-A, USB-C и Anderson. Однако общая мощность ограничена 200 Вт.

Является ли солнечная панель водонепроницаемой?

Панель защищена от брызг (IPX4), но не должна подвергаться сильному дождю или погружению в воду. При намокании храните в сухом месте.

Как чистить солнечную панель?

Очищайте поверхность мягкой влажной тканью с мягким моющим средством. Не используйте абразивные средства или жесткие щетки, чтобы избежать царапин.

Могу ли я использовать панель в облачную погоду?

Да, но производительность снижается. При сильной облачности выход может упасть до 10-25% от номинальной мощности. Для лучших результатов используйте при прямом солнечном свете.

Какие кабели необходимы для подключения к электростанции?

Для разъема Anderson требуется специальный кабель Anderson 30A. Соответствующий кабель не входит в комплект, приобретается отдельно.

Как правильно сложить панель?

Складывайте панель в обратном порядке раскладывания. Следите, чтобы солнечные элементы не перегибались. Сложенную панель можно хранить в прилагаемом чехле.

Могу ли я подключить панель через удлинительный кабель?

Да, но используйте подходящий удлинительный кабель с достаточным сечением (не менее 2,5 мм²) и держите длину короткой, чтобы избежать потерь напряжения.

Какова максимальная выходная мощность разъема Anderson?

Разъем Anderson 30A может выдавать до 200 Вт при 19 В (макс. 30 А). Фактическая мощность зависит от солнечного излучения.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SP200 Navitel

Уважаемый покупатель! Благодарим Вас за приобретение продукта компании NAVITEL®.

NAVITEL SP200 — это складная портативная солнечная панель мощностью 200 Вт. Устройство обладает различными функциями, описанными в данном руководстве пользователя. Внимательно прочитайте данное руководство перед эксплуатацией устройства и сохраните его для будущего пользования.

Технические характеристики

Тип Монокристалическая солнечная панель
Мощность солнечной панели 200 Вт
Энергоэффективность До 22%
Выход USB-A 5B/3.4A, 9B/2.5A, 12B/2A 24Вт макс.
Выход USB-C 5B/3A, 9B/3A, 12B/3A, 15B/3A 45Вт макс.
Выход Anderson 30A 19B/11.1A 200Вт макс.
Габариты в развернутом виде 2440*540*25 мм
Габариты в сложеном виде 540*580*60 мм
Масса 6.9 кг

Комплектация

• Складная портативная солнечная панель NAVITEL SP200
  • Руководство пользователя
  • Гарантийный талон

⚠️ Станция питания, телефоны, зарядные кабели для телефонов и других устройств в комплект не входят и приобретаются отдельно.

NAVITEL

NAVITEL SP200

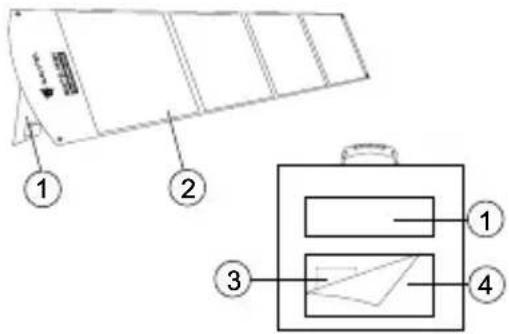

Внешний вид солнечной панели

Внешний вид контроллера питания

1. Откидной упор
2. Монокристаллические элементы панели
3. Контроллер питания

4. Карман для хранения контроллера питания и проводов

5. Coединитель Anderson 30A

6. Светодиодный индикатор
   3.Выходной разъем USB-C
7. Выходной разъем USB-A

RU

Подзарядка электронных устройств

Порядок зарядки:

1. Разверните солнечную панель, откройте упоры и разместите панель под прямыми солнечными лучами.
2. Расстегните карман, в котором находится контроллер питания.
3. Для подзарядки портативной станции питания подключите солнечную панель к соответствующему разъему станции питания с помощью кабеля Anderson 30А.
4. Для прямой подзарядки других устройств подключите их к панели с помощью соответствующего USB кабеля (в комплект не входят) через порт USB-A или USB-C.
5. Держите заряжаемое устройство в прохладном месте во время зарядки. Поместите его под солнечную панель, в карман солнечной панели или в тень, чтобы избежать перегрева.

⚠️ Важно! Скорость зарядки зависит от интенсивности солнечного света и положения панели относительно угла падения солнечных лучей. Корректируйте положение панели в соответствии с положением солнца.

Складная солнечная панель является рекомендуемым аксессуаром для портативных станций питания NAVITEL NS300/NS500/NS1000. Для получения более подробной информации посетите www.navitel.ru.

Меры предосторожности

• Не подвергайте устройство сильному механическому воздействию.
• Не разбирайте устройство и не проводите его ремонт самостоятельно.
• Не подвергайте устройство воздействию влаги, огня или высокой температуры. Воздействие огня или высокой температуры может привести к уменьшению продолжительности службы устройства, а также к воспламенению или взрыву.
• Не допускайте контакта детей с устройством.

Информация о мерах, которые следует принять при обнаружении неисправности оборудования

В случае обнаружения неисправности устройства обратитесь в авторизованный сервисный центр: 125190, Москва, Ленинградский проспект, д. 80, корп. 16, e-mail: [e-mail]. Полный список сервисных центров доступен на сайте www.navitel.ru.

Тип устройства: Складная портативная солнечная панель.

Модель товара: NAVITEL SP200.

Изготовитель: NAVITEL s.r.o. [НАВИТЕЛ с.р.о.].

Адрес изготовителя: U Habrovky 247/11, 140 00, Praha 4, Czech Republic [У Хабровки, 247/11, 140 00 Прага 4, Чешская Республика]. Тел.: [phone].

Сделано в Китае компанией NAVITEL s.r.o. [НАВИТЕЛ с.р.о.] на заводе Shenzhen Roverstar Technology Co., Ltd [Шенжень Роверстар Технологжи Ко., Лтд].

Импортер в РФ: ООО «Торговый Дом ЦНТ», 125190, г. Москва, Ленинградский проспект, д. 80, корп. 16, тел.: [phone].

Уполномоченное изготовителем лицо по вопросам сертификации на территории РФ:

ООО «ТОРГОВЫЙ ДОМ ЦНТ», 125190, Россия, город Москва, Ленинградский проспект, дом 80, корпус 16.

Регистрационный номер декларации о соответствии: № ЕАЭС N RU Д-СЗ.РА09.В.39483/22, дата регистрации 26.12.2022, срок действия: по 25.12.2027.

Дата производства: указана в серийном номере на корпусе устройства в формате SP200ГГГГММ00000.
