| Typ produktu | Mobilne radio CB 2-kierunkowe |
| Model | CB-501B |
| Marka | Overmax |
| Kanały | 40 |
| Zakres częstotliwości | 26.960 do 27.400 MHz |
| Sterowanie częstotliwością | Syntezator z pętlą fazową (PLL) |
| Tolerancja częstotliwości | 0,005% |
| Zakres temperatury pracy | od -30°C do +50°C |
| Mikrofon | Typ wtykowy; elektretowy |
| Napięcie zasilania | 13,8 V DC nominalnie (masa ujemna) |
| Pobór prądu (nadawanie) | AM pełna modulacja, 1,5 A (maksymalnie) |
| Pobór prądu (odbiór) | 0,115 A z wyciszeniem, pełna moc audio 1,0 A (normalny) |
| Wymiary (Gł. x Szer. x Wys.) | 131 mm x 171 mm x 44,5 mm |
| Waga | 3 funty 4 uncje (1,0 kg) |
| Złącze antenowe | UHF, SO-239 |
| Półprzewodniki | 22 tranzystory, 17 diod, 3 układy scalone, 3 diody LED |
| Wskaźnik | Wskazuje względną moc wyjściową i siłę odbieranego sygnału |
| Moc wyjściowa nadajnika | 4 waty |
| Modulacja | Amplituda klasy B wysokiego i niskiego poziomu |
| Pasmo przenoszenia | 300 do 3000 Hz |
| Impedancja wyjściowa | 50 omów, niezbalansowana |
| Zabezpieczenie wyjścia | Tranzystory wyjściowe zabezpieczone przed niedopasowaniem do 20:1 |
| Czułość odbiornika | Mniej niż 1 μV dla 10 dB (S+N)/N |
| Selektywność | 6 dB typowo |
| Tłumienie kanału sąsiedniego | 50 dB typowo |
| Częstotliwość pośrednia | Podwójna konwersja, 1-sza: 10,695 MHz, 2-ga: 455 kHz |
| AGC | Mniej niż 10 dB zmiany mocy wyjściowej dla sygnałów wejściowych od 10 do 50 000 μV |
| Wyciszenie (szumów) | Regulowane; próg mniejszy niż 1 μV |
| Moc wyjściowa audio | 3 waty |
| Zniekształcenia | Mniej niż 10% przy 3 watach i 1000 Hz |
| Impedancja wbudowanego głośnika | 16 omów, okrągły |
| Impedancja głośnika zewnętrznego | 8 omów (wyłącza głośnik wewnętrzny po podłączeniu) |
| Moc wyjściowa systemu PA | 4 waty na głośnik zewnętrzny |
| Funkcje | Natychmiastowy wybór kanału 9, przełącznik CB/PA, automatyczny ogranicznik szumów, przyciski kanałów góra/dół, regulacja głośności/wyciszenia, wskaźnik S-RF/mocy, wskaźnik TX, wyświetlacz kanałów |
| Montaż | Uniwersalny uchwyt montażowy z śrubami motylkowymi |
| Bezpieczeństwo | Używaj tylko określonego bezpiecznika 2A; nie uruchamiaj bez anteny; nie podłączaj bezpośrednio do 120 V AC; przestrzegaj przepisów FCC |
| Konserwacja | Sprawdź połączenia, bezpiecznik, mikrofon, SWR anteny; wymieniaj części tylko na identyczne |
Często zadawane pytania - CB-501B Overmax
Pytania użytkowników dotyczące CB-501B Overmax
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Radio samochodowe w formacie PDF za darmo! Znajdź swoją instrukcję CB-501B - Overmax i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. CB-501B marki Overmax.
INSTRUKCJA OBSŁUGI CB-501B Overmax
Zakres częstotliwości
CB Radio zapewnia wysokopoziomową, bezproblemową wydajność w następujących przydziałach częstotliwości:
Częstotliwość kanału
| Kanał | Częstotliwość w MHz | Kanał | Częstotliwość w MHz |
| 1 | 26.960 | 21 | 27.210 |
| 2 | 26.970 | 22 | 27.220 |
| 3 | 26.980 | 23 | 27.250 |
| 4 | 27.000 | 24 | 27.230 |
| 5 | 27.010 | 25 | 27.240 |
| 6 | 27.020 | 26 | 27.260 |
| 7 | 27.030 | 27 | 27.270 |
| 8 | 27.050 | 28 | 27.280 |
| 9 | 27.060 | 29 | 27.290 |
| 10 | 27.070 | 30 | 27.300 |
| 11 | 27.080 | 31 | 27.310 |
| 12 | 27.100 | 32 | 27.320 |
| 13 | 27.110 | 33 | 27.330 |
| 14 | 27.120 | 34 | 27.340 |
| 15 | 27.130 | 35 | 27.350 |
| 16 | 27.150 | 36 | 27.360 |
| 17 | 27.160 | 37 | 27.370 |
| 18 | 27.170 | 38 | 27.380 |
| 19 | 27.180 | 39 | 27.390 |
| 20 | 27.200 | 40 | 27.400 |
Częstotliwości te są generowane i dokładnie kontrolowane przez obwód pętli synchronizacji fazy (PLL), składający się z układów scalonych najnowocześniejszej technologii, zapewniających wysoką niezawodność i doskonałą stabilność częstotliwości na powyższych kanałach.
Aby uzyskać maksymalną wydajność urządzenia, należy dokładnie przeczytać opisy i informacje zawarte w niniejszej instrukcji.
Specyfikacje
| OGÓLNE | |
| Kanały | 40 |
| Zakres częstotliwości | 26.960 do 27.400MHz |
| regulacja częstotliwości | Syntezator z Pętłą Synchronizacji Fazy (PLL) |
| Tolerancja częstotliwości | 0.005% |
| Zakres temperatur pracy | -30C do +50C |
| Mikrofon | typu Plug-in; Kondensator elektretowy |
| Napięcie wejściowe | 13.8V DC nom. (minus na masie) |
| Pobór prądu | Nadawanie: Tryb pełny AM., 1.5A (maximum).Odbiór: (Blokada szumów, 0.115A, pełne wyjście audio, 1.0A (normalny) |
| Wymiary | 131mm(D)×171mm(W)×44.5mm(H) |
| Waga | 3lbs., 4 oz (1.0Kg) |
| Złącze antenowe | UHF, SO-239 |
| Półprzewodniki | 22 tranzystory, 17 diod, 3 układy scalone, 3 LED-y. |
| Miernik | wskazuje względną moc i siłę sygnału |
NADAJNIK
| Moc wyjściowa | 4 watt |
| Modulacja | Amplituda wysokiego i niskiego poziomu klasy B |
| Zakres częstotliwości | 300 do 3000Hz |
Impedancja wyjściowa
50 ohm, niesymetryczna
Zabezpieczenie wyjściowe
Tranzystory wyjściowe zabezpieczone przed niedopasowaniem do 20:1
ODBIORNIK
| Czułość | Mniej niż 1μV dla 10dB (S + N) / N |
| Selektywność | 6dB typowa |
| AC RR | 50dB typowa |
| Częstotliwość IF | Podwójna konwersja, pierwszy: 10,695 MHz drugi: 455KHz |
| Automatyczna regulacja wzmocnienia (AGC) | mniej niż 10dB zmiany wyjścia audio dla wejść od 10 do 50.000 uV |
| Blokada szumów | Regulowana; próg poniżej 1μV |
| Moc wyjścia audio | 3 watt |
| Pasmo przenoszenia | 300-3000Hz |
| Zniekształcenia | Mniej niż 10% @ 3 watt @ 1000Hz |
| Wbudowany głośnik | 16 Ohm, okrągły |
| Zewnętrzny głośnik | 8 omów; podczas połączenia wyłącza wewnętrzny głośnik |
(Nie dołączony w zestawie)
SYSTEM PA (Tzw tuba zewnętrzna)
| Moc wyjściowa | 4 Watt do zewnętrznego głośnika |
| Zewnętrzny głośnik do PA zestawie) | 8 omów; dostępny oddzielny jack; (nie załączony w |
(Specyfikacja może ulec zmianie bez powiadomienia)
INSTALACJA
Miejsce użytkowania
Przed rozpoczęciem instalacji, należy zaplanować położenie radia oraz uchwytu mikrofonu. Należy wybrać miejsce, które zapewni wygodę obsługi i w którym nie będą one przeszkadzać kierowcy ani pasażerom pojazdu. W samochodach, radio montowane jest zazwyczaj u dołu tablicy rozdzielczej, z uchwytem mikrofonu obok.

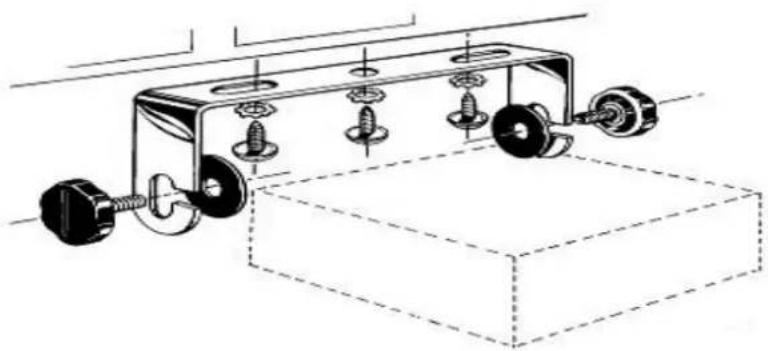

Podłączenia montażowe
Radio montowane jest w uniwersalnym uchwycie przy pomocy dwóch śrub mocujących. Uchwyt ten pozwala na ustawienie najbardziej dogodnego kąta położenia radia.
Uniwersalny uchwyt montażowy jest dostarczany wraz z blachowkrętami i podkładkami gwiazdkowymi. Montaż powinien być wykonany solidnie, tak by radio spoczywało stabilnie w uchwycie i jednocześnie zapewnić prawidłowe połączenie elektryczne do podwozia samochodu. Aby zamontować radio:
-
Ustalić najbardziej dogodne miejsce montażu w pojeździe. Przytrzymać radio z uchwytem montażowym w dokładnie wybranej lokalizacji montażu. Jeśli nic nie będzie kolidować z umieszczeniem go właśnie w tym miejscu, należy użyć uchwyt jako szablon do zaznaczenia lokalizacji śrub montażowych.
-
Wywiercić niezbędne otwory i umieścić uchwyt w wybranym miejscu.

- Podłączyć wtyczkę przewodu antenowego do standardowego gniazda w urządzeniu.
Większość anten CB posiada wtyczki typu PL-259, które łączą się z gniazdem oznaczonym "ANT".
- Podłączyć czerwoną wtyczkę przewodu zasilania DC do 13,8 VDC. W instalacjach samochodowych, +13.8 VDC uzyskuje się zazwyczaj z wejścia akcesoriów w skrzynce bezpieczników. Zapobiega to przypadkowemu pozostawieniu włączonego radia, a także pozwala na obsługę urządzenia podczas gdy silnik pojazdu jest wyłączony.
Przed instalacją radia CB, należy wizualnie sprawdzić połączenia akumulatora pojazdu, w celu ustalenia, który zacisk akumulatora, dodatni czy ujemny (dodatni jest większy) jest uziemiony do bloku silnika (lub podwozia).
-
Podłączyć czarny przewód do ujemnej części samochodu. Zazwyczaj jest to podwozie z samochodu. Można do tego celu użyć każdego dogodnego miejsca o dobrym przewodzeniu elektrycznym (należy usunać farbę).
-
Zamontować uchwyt mikrofonu po prawej stronie radia, lub w jego pobliżu, używając do tego celu dwóch śrub. W przypadku montażu w samochodzie, umieścić uchwyt pod deską rozdzielczą, tak aby mikrofon był łatwo dostępny.
Anteny CB
Ponieważ maksymalna dopuszczalna moc nadajnika ograniczana jest przez FCC, antena jest jednym z ważnych czynników wpływających na odległość transmisji. Tylko odpowiednio dobrany system antenowy pozwala na maksymalny transfer energii z 50-ohmowej linii przesyłowej do elementu promieniującego. W mobilnych instalacjach (samochody, ciężarówki, łodzie, itp.), należy używać anten bezkierunkowych.
Pionowo spolaryzowana, antena ćwierćfalowa zapewnia najbardziej niezawodne działanie i największy zasięg. Krótsze anteny (typu loaded) są bardziej odpowiednie w przypadku zastosowań, gdzie priorytetem nie jest maksymalna możliwa odległość. W przypadku tych anten problemem nie jest również wysokość (w przeciwieństwie do anten ćwierćfalowych).
Anteny przenośne jako płaszczyznę uziemienia wykorzystują metalowy korpus pojazdu. Zamontowane w rogu pojazdu są skierowane nieco w stronę jego korpusu. Jednak w celach praktycznych stosuje się tu promieniowanie niekierunkowe. Nieznaczna charakterystyka kierunkowa będzie obserwowalna tylko w przypadku ekstremalnych odległości. Aby zapewnić łatwe połączenie ze standardowym gniazdem typu PL 259, w radiu zastosowano standardowe złącze antenowe (typu SO-239). W przypadku większości instalacji zalecane jest stosowanie anten Supernova typu loaded (modele ATW-500, AT-55, ATW-1000 oraz ATW-400). W celu uzyskania dodatkowych informacji należy skonsultować się z dilerem Supernova.
W przypadku instalacji na łodzi, radio nie będzie działać z maksymalną wydajnością bez płytki uziemiającej, chyba że statek posiada stalowy kadłub. Przed zainstalowaniem radia na łodzi, należy skontaktować się ze sprzedawcą w celu uzyskania informacji o elektrolizie pomiędzy łącznikami w kadłubie a wodą.
Dostępne są także anteny trójzakresowe, obsługujące wszystkie 3 pasma (AM-FM oraz CB) za pomocą jednej anteny. Jednakże, wynikiem zastosowania tego typu anteny jest zazwyczaj mniejszy niż normalny zakres nadawania i odbioru, w porównaniu do standardowej jednopasmowej anteny, przeznaczonej tylko dla CB.
Zakłócenia układu zapłonowego
Używanie przenośnych odbiorników na niskich poziomach sygnału jest zwykle ograniczone obecnością zakłóceń elektrycznych. Głównym źródłem tych zakłóceń w instalacjach samochodowych jest alternator oraz układ zapłonowy. W większości warunków pracy, gdy poziom sygnału jest wystarczający, zakłócenia w tle nie stanowią poważnego problemu. Ponadto, w przypadku odbierania ekstremalnie słabego sygnału, radio może być obsługiwane przy wyłączonym silniku pojazdu. Urządzenie pobiera bardzo mało prądu więc nie będzie znacząco wpływać na rozładowywanie akumulatora pojazdu.
Radio Supernova posiada automatyczny ogranicznik szumu, jednak mimo to, w przypadku niektórych instalacji, zakłócenia ze strony układu zapłonowego oraz inne generowane przez samochód zakłócenia, mogą być na tyle wielkie, by utrudnić porozumiewanie się. Zakłócenia elektryczne mogą być generowane przez kilka źródeł. Istnieje wiele możliwych przyczyn, dodatkowo różnice pomiędzy pojazdami wymagają stosowania różnych rozwiązań zmniejszających poziom zakłóceń. W celu zlokalizowania i skorygowania źródeł poważnych zakłóceń, należy skontaktować się ze sprzedawcą Supernova lub specjalistą od radiowych urządzeń nadawczo-odbiorczych.
Obsługa w Stacji Bazowej (zasilanie 120V prąd zmienny). Aby używać radia w domu lub biurze, używając jako źródła zasilania prądu z gniazdka w danej nieruchomości, wymagany jest zasilacz 12VDC, który został specjalnie zaprojektowany do tego celu. Jest on dostępny jako wyposażenie opcjonalne u dealera Supernova. Składa się on z konwertera mocy 120-volt, 60 Hz AC do 12-volt DC, klasy 3A. Wystarczy podłączyć wyjścia - czerwony (+) i czarny (-) - radia do odpowiednich zacisków zasilacza.
NIE NALEŻY PRÓBOWAĆ PODŁĄCZAĆ RADIA BEZPOŚREDNIO DO 120 VAC. SPOWODUJE TO BOWIEM POWAŻNE USZKODZENIE.
Używanie tymczasowe
Aby móc korzystać z radia w samochodzie, tylko w określonych momentach warto jest zaopatrzyć się u dealera Supernova w opcjonalny zasilacz podłączany do gniazda zapalniczki. Zasilacz ten wraz z magnetycznym mocowaniem anteny pozwalają na szybką instalację radia do tymczasowego użycia.
Obstuga

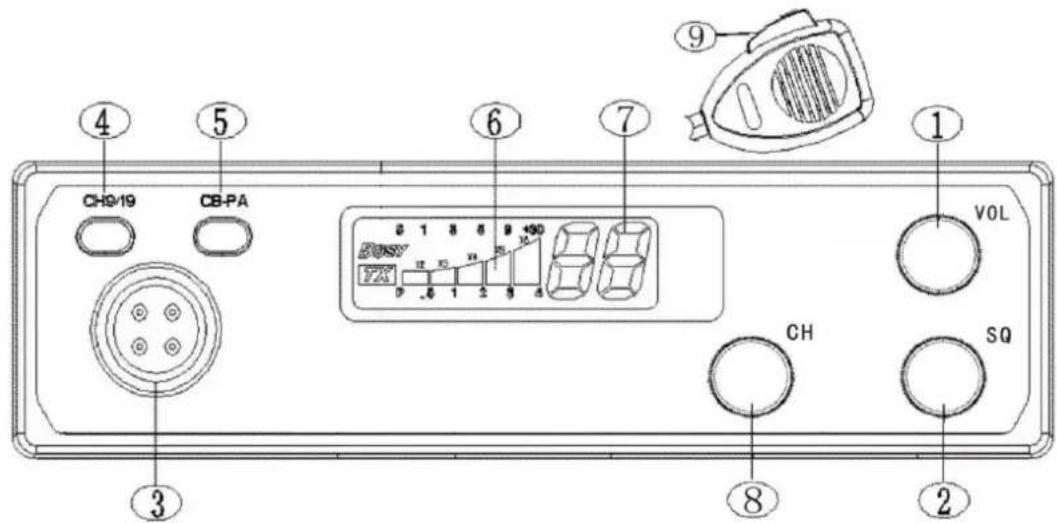

Sterowanie i wskaźniki
Należy odnieść się do przycisków, wskaźników oraz złącz pokazanych poniżej

A. Panel przedni
- Wyłączanie/Włączanie/Głośność Kręcić w prawo, aby włączyć zasilanie i ustawić preferowaną głośność odsłuchu.
- Squelch (blokada szumów) Pokrętło to jest używane do odcinania lub eliminowania szumów odbiornika w przypadku braku sygnału. Aby uzyskać maksymalną czułość odbiornika, należy pokrętło ustawić tylko do punktu, w którym szumy w tle oraz zakłócenia otoczenia nie są słyszalne. Należy kręcić pokrętem dopóki szumy nie ustaną. Wymagane jest aby sygnał wejściowy był nieco większy niż średni poziom szumu odbiornika. Dalszy obrót w prawo zwiększa poziom progowy, który musi pokonać sygnał aby być słyszalny. Po maksymalnym przekręceniu pokrętła w prawo, słyszalne będą tylko najsilniejsze sygnały.
- Złącze mikrofonu Zamontowane z przodu, przykręcane złącze umożliwia wygodne wyjęcie wtyczki mikrofonu, podczas demontażu. Aby urządzenie działało prawidłowo (podczas jego używania), mikrofon MUSI być podłączony do niego przez cały czas. Dokręcana wtyczka zwiększa także trwałość przewodu mikrofonu.
- Przełącznik Kanał 9/ Zwykłe Używany jest do natychmiastowego wyboru kanału alarmowego 9 (pozycja CH.9). W pozycji NOR, wszystkie 40 kanały CB wybierane są przy użyciu pokrętła wyboru kanału.
- Przełącznik CB/PA Wybór trybu działania. Gdy przycisk znajduje się w pozycji CB, funkcja PA jest wyłączona i urządzenie nadaje i odbiera na wybranym kanale. Funkcja PA nie powinna być stosowana dopóki nie zostanie podłączony głośnik PA.
- Miernik S-RF/Power Pokazuje względną moc wyjściową nadajnika RF i siłę sygnału wejściowego podczas odbioru. Pięć pasków LED (Light Emitting Diode), świecąc wskazują na proces odbierania lub nadawania.
- Wskaźnik TX Ten wskaźnik w trybie nadawania będzie świecić na czerwono.
- Wyświetlacz kanałów Wyświetlany jest tutaj numer aktualny numer kanału, na którym obsługiwane jest radio.
- Pokrętło wyboru kanału Kręcąc pokrętem możliwy jest wybór preferowanego kanału (któregokolwiek z 40 dostępnych) pasma obywatelskiego.
Aby szybko przejrzeć kanały należy wcisnąć i przytrzymać ten przycisk. Pozwala to na sprawdzenie wszystkich 40 kanałów w czasie około 6 sekund.

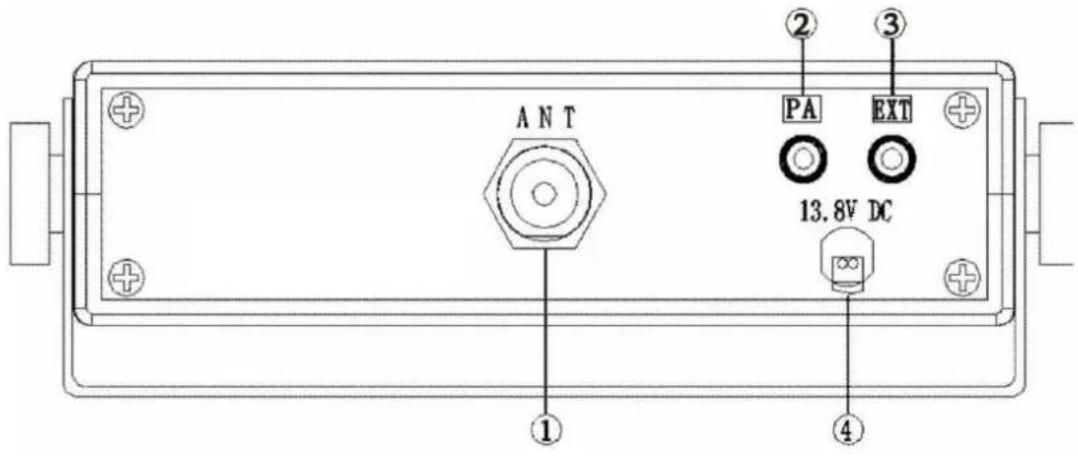

Pozostałe funkcje
- Automatyczny Ogranicznik Szumu Jest to funkcja nieregulowana, włączona cały czas w celu redukcji szumów w tle.

- ZŁĄCZE ANTENY: Złącze SO-239 pozwala na podłączenie wtyczki przewodu przesyłowego do radia.
- Złącze PA (tuby zewnętrznej) Gdy urządzenie jest wykorzystywane jako system nagłośnienia, do złącza PA należy podłączyć zewnętrzny głośnik 8 ohm, 4W. Aby uniknąć sprzeżeń akustycznych, głośnik powinien być skierowany z dala od mikrofonu. W przypadku wysokich poziomów wyjścia w stosowaniu funkcji PA należy fizycznie oddzielić od siebie mikrofon i głośnik.
- GŁOŚNIK ZEWNĘTRZNY: Złącze głośnika zewnętrznego (EXT) służy do zdalnego monitorowania odbiornika. Zewnętrzny głośnik powinien mieć 8 ohm impedancji i być przystosowany do obsługi co najmniej 4W. Kiedy zewnętrzny głośnik jest podłączony, głośnik wewnętrzny jest automatycznie odłączany.
- ZASILANIE: Przewody te dostarczają zasilanie do CB radia. W celu uzyskania informacji o instalacji - patrz strona 5.
Procedura odbioru
- Należy upewnić się, że zasilanie, antena i mikrofon są prawidłowo podłączone. Przełącznik CB / PA powinien znajdować się w pozycji CB. Przełącznik 9/NOR powinien znajdować się w pozycji NOR.
- Włączyć radio kręcąc pokrętem GŁOŚNOŚCI w prawo.
- Obracać pokrętło BLOKADY SZUMÓW w lewo, dopóki nie będzie słyszalny sygnał odbioru.
- Kręcić pokrętem WYBORU KANAŁÓW aby wybrać preferowany kanał.
- Ustawić GŁOŚNOŚĆ do do komfortowego poziomu odsłuchu.
Posłuchać szumu z głośnika. Kręcić pokrętłem BLOKADY SZUMÓW powoli w prawo dopóki szum nie ustanie (ustawianie to powinno odbywać się w momencie braku sygnału) Pozostawić pokrętło w punkcie gdzie nie słychać już szumów (nie kręcić dalej w prawo). Funkcja blokady szumów jest teraz ustawiona poprawnie. Odbiornik jest niesłyszalny do momentu odbioru sygnału. Nie należy ustawiać tej funkcji do zbyt wysokich wartości, gdyż spowoduje to, że niektóre słabsze sygnały nie będą słyszalne.
Procedura nadawania
-
Wybrać preferowany kanał.
-
Przycisk Press-to-Talk (Naciśnij i mów) Odbiornik i nadajnik są kontrolowane przez mikrofon z przyciskiem press-to-talk. Nacisnąć przycisk aby aktywować nadajnik, zwolnić przycisk aby odbierać sygnał. Podczas nadawania (na czystym kanale), należy trzymać mikrofon dwa cale od ust i mówić wyrażnym i normalnym głosem.
Przed nadawaniem należy upewnić się, że antena jest prawidłowo podłączona do radia. Długotrwałe nadawanie bez anteny lub z żle dopasowaną anteną, może spowodować uszkodzenie nadajnika.
Procedura w przypadku trybu Public Address (PA)
- Podłączyć głośnik PA do złącza PA na panelu tylnym radia.
- Ustawić przełącznik CB/PA do pozycji PA.
- Wcisnąć przycisk push-to-talk na mikrofonie i zacząć mówić zwykłym głosem.
- Dostosować głośność głośnika PA za pomocą pokrętła głośności na panelu przednim.
Konserwacja i regulacja
Radio CB zostało zaprojektowany specjalnie na potrzeby instalacji mobilnych. Zastosowanie stałych obwodów oraz lekka waga urządzenia sprawiają, że charakteryzuje je wysoka niezawodność. Jeśli jednak dojdzie do awarii sprzętu, należy odnieść się do poniższych wskazówek, a następnie, jeśli to konieczne, wymienić części na identyczne. Nie należy stosować zamienników. Należy odnieść się do schematu oraz listy części.
- Sprawdzić podłączenia do źródła zasilania i upewnić się, że napięcie wynosi 13,8 VDC.
- Sprawdzić bezpiecznik w przewodzie zasilania prądem stałym. Główny przewód zasilający (przewód czerwony) posiada zainstalowany bezpiecznik typu 2 Amp 3 AG. Dla maksymalnej ochrony należy używać bezpiecznika tylko podanego powyżej typu. Niespełnienie tego powoduje utratę gwarancji.
- Upewnić się, że mikrofon został podłączony prawidłowo.
- Upewnić się, że antena została podłączona prawidłowo i nastawiona na minimum SWR. Uwaga: Anteny Supernova posiadają pełną instrukcję strojenia. W przypadku dalszych wątpliwości, w celu uzyskania porady, należy skontaktować się ze sprzedawcą, u którego została zakupiona antena oraz radio. Jeśli do instalacji radia oraz anteny została zatrudniona osoba z serwisu, należy skontaktować się z nią.
Jeśli nie są Państwo w stanie rozwiązać problemu, w celu przeprowadzenia prawidłowej procedury gwarancyjnej lub pogwarancyjnej, należy odnieść się do instrukcji serwisu gwarancyjnego, znajdującej się na końcu niniejszej instrukcji.
Ostrzeżenia dotyczące regulacji
Wymiana lub zastąpienie niektórych części zamiennikami innymi niż zalecane przez Supernova Electronics, może stanowić naruszenie przepisów technicznych części 95 przepisów FCC, lub wymagań co do typu, z części 2 wspomnianych przepisów.
W przypadku dokonywania korekt innych niż korekty nadajnika, należy ponownie przeczytać odpowiednie części niniejszej instrukcji, aby upewnić się co do właściwej procedury oraz że radio zostało prawidłowo zainstalowane itp.
Kilka zasad, które powinny być przestrzegane
- Nie należy prowadzić rozmowy z inną stacją, dłuższej niż pięć minut na raz, bez stosowania 1-minutowej przerwy, tak aby dać szansę na wykorzystanie kanału także innym użytkownikom.
- Nie wolno "zagłuszać" innych stosując nadajniki o wysokich mocach lub anteny wyższe niż jest to regulowane przepisami.
- Nie można używać CB w celu promowania nielegalnych działań.
- Nie wolno używać wulgaryzmów.
- Nie możesz nadawać muzyki za pośrednictwem CB.
- Nie wolno używać CB w celu sprzedaży towarów lub profesjonalnych usług.
Do czego służy CB
Do informowania o "korkach" i zakłóceniach ruchu.
Do przekazywania informacji o pogodzie oraz stanie dróg.
Do zapewnienia szybkiej pomocy w razie zagrożenia lub awarii.
Do zaproponowania dobrych miejsc, by coś zjeść lub zatrzymać się na odpoczynek.
Aby uczynić długą podróż interesującą i nie pozwolić zasnąć.
Do zapewnienia bezpośredniego kontaktu z biurem lub z domem.
Do nawiązywania przyjaźni podczas podróży.
Do uzyskania :lokalnych informacji" o celu podróży.
Do pomocy funkcjonariuszom organów ścigania, poprzez raportowanie pijanych i łamiących prawo kierowców.
Używaj kanału 9 do wiadomości tylko w nagłych wypadkach
FCC podaje następujące przykłady dozwolonych i zabronionych rodzajów komunikatów na kanale 9. Są to tylko przykłady i nie należy traktować ich jako wyłączne sytuacje.
Dozwolone:
Przykładowy komunikat:
| Tak | "Sześć mil na północ od miasta widziano tornado". |
| Nie | "To jest punkt obserwacyjny nr 10. Nie widziano żadnego tornado". |
| Tak | "Zabrakło mi paliwa na międzynarodowej 95, przy słupku 121" |
| Nie | "Zabrakło mi benzyny na podjeździe do mojego domu". |
| Tak | "4 samochody zderzyły się na obwodnicy przy wyjeździe nr 10, przyślijcie policję i pogotowie". |
| Nie | "Na obwodnicy ruch jest płynny". |
| Tak | "Baza do jednostki 1, biuro pogody właśnie poinformowało o zagrożeniu burzami. Przypłyńcie do portu". |
| Nie | "Uwaga kierowcy. Biuro pogody informuje że jutro śnieg nagromadzi się do wysokości 4-6 cali". |
| Tak | "W budynku na rogu ulic Szóstej oraz Głównej wybuchł pożar." |
| Nie | "Tu oddział patrolowy nr 3. Tutaj wszystko w porządku." |
