Typ produktu	Wentylator domowy
Marka	Eldom
Model	WG50
Zasilanie	230 V ~ 50 Hz
Moc	45 W
Regulowana wysokość	Tak (poprzez blokadę regulacji wysokości)
Liczba prędkości	3 (I, II, III)
Funkcja oscylacji	Tak (przełącznik L)
Osłona ochronna	Przód i tył
Podstawa	Krzyżak z podkładkami
Materiał	Plastik i metal
Czyszczenie	Sucha lub lekko wilgotna miękka ściereczka; czyścić szczotką wloty/wyloty powietrza
Bezpieczeństwo	Nie używać w pobliżu wody; nie wkładać przedmiotów; odłączyć przed czyszczeniem
Przybliżone wymiary	Wysokość: ok. 90 cm, średnica osłony: ok. 40 cm
Przybliżona waga	3,5 kg

Często zadawane pytania - WG50 Eldom

Jak zamontować wentylator Eldom WG50?

Postępuj zgodnie z poniższymi krokami:
1. Przymocuj podkładki podstawy (F) krzyżowo za pomocą dostarczonych śrub.
2. Włóż ramię (G) do trzpienia (H) i dokręć blokadę (K).
3. Zdejmij nakrętkę (B) z wału silnika, umieść tylną osłonę (A) i ponownie przykręć nakrętkę.
4. Nasuń śmigło (C) na wał i przymocuj je nakrętką (D) (obracać w kierunku przeciwnym do ruchu wskazówek zegara).
5. Przymocuj przednią osłonę (E) poprzez zatrzaśnięcie i przykręcenie dolnej śruby.
6. Wyreguluj wysokość za pomocą blokady (I).

Jak włączyć i ustawić prędkość wentylatora?

Użyj przełącznika (N), aby wybrać pozycje:
1 (niska prędkość), 2 (średnia prędkość), 3 (wysoka prędkość). Pozycja 0 wyłącza urządzenie.

Jak włączyć lub wyłączyć oscylację?

Naciśnij przycisk L (przełącznik oscylacji), aby włączyć ruch obrotowy. Aby go zatrzymać, pociągnij przycisk na zewnątrz.

Jaka jest moc i napięcie wentylatora?

Wentylator Eldom WG50 ma moc 45 W i działa pod napięciem 230 V ~ 50 Hz.

Jak wyczyścić wentylator?

Przed czyszczeniem odłącz urządzenie i pozostaw do ostygnięcia.
Obudowę czyść suchą lub lekko wilgotną miękką ściereczką. Użyj miękkiej szczotki do kratek wlotu i wylotu powietrza. Nigdy nie zanurzaj urządzenia w wodzie.

Gdzie mogę znaleźć części zamienne?

Części zamienne muszą być oryginalne. Skontaktuj się z autoryzowanym serwisem Eldom. Lista centrów dostępna jest na www.eldom.eu.

Czy wentylator jest bezpieczny dla dzieci?

Tak, ale pod nadzorem. Dzieci poniżej 8 roku życia należy trzymać z dala. Dzieci powyżej 8 roku życia mogą używać urządzenia tylko pod nadzorem i po zapoznaniu się z instrukcjami bezpieczeństwa.

Co zrobić, jeśli przewód zasilający jest uszkodzony?

Uszkodzony przewód musi zostać wymieniony przez autoryzowany serwis Eldom, aby uniknąć niebezpieczeństwa. Nie próbuj naprawiać go samodzielnie.

Czy mogę używać wentylatora w łazience?

Nie, zabrania się używania urządzenia w pobliżu wanien, pryszniców, basenów lub innych zbiorników z wodą. Wysoka wilgotność może uszkodzić urządzenie i stwarzać ryzyko porażenia prądem.

Jak wyregulować wysokość wentylatora?

Poluzuj pierścień regulacyjny (I) na trzpieniu, ustaw żądaną wysokość, a następnie dokręć pierścień. Wysokość można regulować na kilku poziomach.

INSTRUKCJA OBSŁUGI WG50 Eldom

ul. Pawła Chromika 5a, 40-238 Katowice, POLAND

tel: [phone], fax: [phone]

www.eldom.eu

WSKAZÓWKI BEZPIECZEŃSTWA

Przed pierwszym użyciem prosimy uważnie zapoznać się z całością treści niniejszej instrukcji

1. Przewód przyłączeniowy należy podłączyć do sieci elektrycznej o parametrach zgodnych z podanymi na tabliczce znamionowej.
2. Należy zwrócić uwagę na to, by do jednego obiegu prądu nie włączać za dużo odbiorników.
3. Urządzenie wyłącznie do użytku domowego.
4. Urządzenie ustawić na płaskim i suchym podłożu.
5. Nie wkładać palców ani żadnych przedmiotów w otwory wlotu i wylotu.
6. Nie stawiać urządzenia przy firanach i zastonach.
7. Pracujący wentylator należy mieć zawsze w zasięgu wzroku, zwłaszcza gdy w pobliżu znajdują się dzieci.
8. Nie pozostawiać pracującego urządzenia bez nadzoru.
9. Niniejszy sprzęt może być użytkowany przez dzieci w wieku co najmniej 8 lat i przez osoby o obniżonych możliwościach fizycznych, umysłowych i osoby o braku doświadczenia i znajomości sprzętu, jeżeli zapewniony zostanie nadzór lub instruktaż odnośnie do użytkowania sprzętu w bezpieczny sposób, tak aby związane z tym zagrożenia były zrozumiałe. Dzieci nie powinny bawić się sprzętem. Dzieci bez nadzoru nie powinny wykonywać czyszczenia i konserwacji sprzętu.
10. Nie rozpyłać w pobliżu pracującego urządzenia środków owadobójczych lub podobnych.
11. Nie używać w wysokiej temperaturze (powyżej 40°C), w miejscach o podwyższonej wilgotności (np. łazienka) i w miejscach zagrożonych wybuchem.

12. Przed włączeniem urządzenia należy się upewnić czy wszystkie jego elementy są odpowiednio zamontowane. W żadnym wypadku nie włączać urządzenia przed złożeniem

13. Nie zakrywać siatki zabezpieczającej.

14. Nie wieszać na urządzeniu ubrań ani żadnych przedmiotów.
15. Nie wolno używać urządzenia z uszkodzonym przewodem przyłączeniowym. Aby zapobiec niebezpieczeństwu musi on zostać wymieniony w Serwisie Producenta.
16. Napraw sprzętu może dokonać jedynie autoryzowany punkt serwisowy. Wszelkie modernizacje lub stosowanie innych niż oryginalne części zamiennych lub elementów urządzenia jest zabronione i zagraża bezpieczeństwu użytkowania.
17. Firma Eldom Sp. z o. o. nie ponosi odpowiedzialności za ewentualne szkody powstałe w wyniku niewłaściwego używania urządzenia.

CZYSZCZENIE I KONSERWACJA

• przed czyszczeniem odłączyć urządzenie od sieci
• urządzenia nie wolno zanurzać w wodzie
• nie używać do czyszczenia silnych lub niszczących powierzchnię środków czystości

OCHRONA ŚRODOWISKA

• urządzenie jest zbudowane z materiałów, które mogą być poddane ponownemu przetwarzaniu lub recyklingowi,
• należy je przekazać do odpowiedniego punktu, który zajmuje się zbieraniem i recyklingiem urządzeń elektrycznych i elektronicznych,

GWARANCJA

• urządzenie przeznaczone jest do użytku prywatnego w gospodarstwie domowym,
• nie może być używane do celów zawodowych,
• gwarancja traci ważność w przypadku nieprawidłowej obsługi. Warunki gwarancji podane są w załączniku.

INSTRUKCJA OBSŁUGI

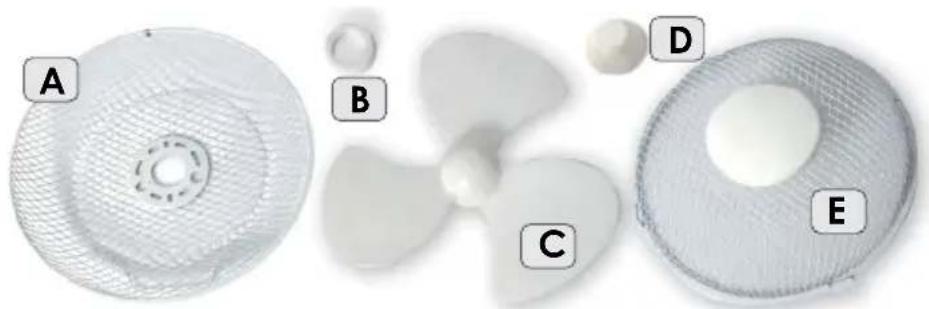

A. Siatka ochronna - tył

B. Nakrętka

C. Śmigło

D. Nakrętka zabezpieczająca śmigło

E. Siatka ochronna - front

F. Stopki podstawy

G. Ramię

J. Podstawa

K. Blokada mocowania ramienia

L. Włącznik oscylacji

M. Korpus

N. Wyłącznik oraz I/II/III bieg

H. Trzon

I. Blokada regulacji wysokości

DANE TECHNICZE

- moc: 45W

- napięcie zasilania: 230V \~ 50Hz

MONTAŻ I PRACA URZĄDZENIA

Przed pierwszym użyciem należy urządzenie rozpakować i złożyć poszczególne elementy.

- wykręcić wkręty ze stopek podstawy (F) i połączyć obie stopki „na krzyż”, fot. 01

- za pomocą wkrętów połączyć stopki (F) z kołnierzem podstawy (J), fot. 02

- zsunąć ostone znajdującą się na podstawie (J), fot. 03

- ramię (G) wraz z korpusem (M) połączyć z trzonem (H). W tym celu wsunąć dokładnie ramię na trzon (w razie potrzeby poluzować blokadę (K)) i zablokować dokręcając blokadę (K)

- odkręcić nakrętki (B) i (D) z trzonu korpusu (M)

- założyć siatkę ochronną tylną (A). Otwory siatki dopasować do zaczepów w korpusie, fot. 04

- zamontować nakrętkę (B), dokręcając ją w kierunku zgodnym z ruchem wskazówek zegara, fot. 5

- śmigło (C) nasunąć na sworzeń, fot. 6

- zabezpieczyć śmigło nakrętką (D), dokręcając ją w kierunku przeciwnym do ruchu wskazówek zegara, fot. 7

- założyć siatkę ochronną przednią (E). Obie siatki potączyć w dolnej części za pomocą dołączonej śruby oraz zabezpieczyć klamrami, fot. 8 i 9

- ustawić urządzenie na stabilnej i równej powierzchni

- wyregulować wysokość. Poluzować pierścień (I), wsunąć lub wysunąć trzon na wymaganą wysokość. Zablokować dokręcając pierścień (I) Włącznik (N) ustawić w pozycji „0” i podłączyć urządzenie do sieci.

Włącznikiem (N) wybrać prędkość obrotów wentylatora (przyciski „1”, “2” lub „3”).

Włączenie urządzenia następuje po wciśnięciu jednego z przycisków „1”, „2”, „3”. Wyłączenie urządzenia

następuje po wciśnięciu ptrzycisku „0”.

Niezależnie od ustawionej prędkości obrotowej można wybrać opcję oscylacji poprzez wciśnięcie

przycisku (L). Wyłączenie tej funkcji odbywa się poprzez wysunięcie przycisku (L).
