WG50 - Domácí ventilátor Eldom - Bezplatný návod k obsluze

Typ produktu	Domácí ventilátor
Značka	Eldom
Model	WG50
Napájení	230 V ~ 50 Hz
Výkon	45 W
Nastavitelná výška	Ano (pomocí zámku nastavení výšky)
Počet rychlostí	3 (I, II, III)
Funkce oscilace	Ano (přepínač L)
Ochranná mřížka	Přední a zadní
Základna	Křížová podnož s nožičkami
Materiál	Plast a kov
Čištění	Suchý nebo mírně vlhký hadřík; vyčistěte vstupní/výstupní otvory vzduchu
Bezpečnost	Nepoužívejte v blízkosti vody; nevkládejte předměty; před čištěním odpojte
Přibližné rozměry	Výška: cca 90 cm, průměr mřížky: cca 40 cm
Přibližná hmotnost	3,5 kg

Často kladené otázky - WG50 Eldom

Jak sestavit ventilátor Eldom WG50?

Postupujte podle následujících kroků:
1. Upevněte základní nožičky (F) do kříže pomocí dodaných šroubů.
2. Vložte rám (G) do tyče (H) a utáhněte zámek (K).
3. Odstraňte matici (B) z hřídele motoru, nasaďte zadní mřížku (A) a matici opět nasaďte.
4. Nasaďte lopatku (C) na hřídel a zajistěte maticí (D) (otáčejte proti směru hodinových ručiček).
5. Upevněte přední mřížku (E) zacvaknutím a zašroubováním spodního šroubu.
6. Nastavte výšku pomocí zámku (I).

Jak zapnout a nastavit rychlost ventilátoru?

Pomocí přepínače (N) vyberte polohu:
1 (pomalá rychlost), 2 (střední rychlost), 3 (rychlá rychlost). Poloha 0 spotřebič vypne.

Jak zapnout nebo vypnout oscilaci?

Stiskněte tlačítko L (přepínač oscilace) pro aktivaci rotačního pohybu. Pro zastavení vytáhněte tlačítko ven.

Jaký je výkon a napětí ventilátoru?

Ventilátor Eldom WG50 má výkon 45 W a pracuje při napětí 230 V ~ 50 Hz.

Jak čistit ventilátor?

Před čištěním spotřebič odpojte a nechte vychladnout.
Čistěte kryt suchým nebo mírně vlhkým hadříkem. Použijte měkký kartáč na vstupní a výstupní mřížky vzduchu. Nikdy neponořujte spotřebič do vody.

Kde najdu náhradní díly?

Náhradní díly musí být originální. Kontaktujte autorizovaný servis Eldom. Seznam servisních středisek je k dispozici na www.eldom.eu.

Je ventilátor bezpečný pro děti?

Ano, ale pod dohledem. Děti mladší 8 let musí být mimo dosah. Děti starší 8 let mohou spotřebič používat pouze pod dohledem a po obdržení bezpečnostních pokynů.

Co dělat, když je napájecí kabel poškozen?

Poškozený kabel musí být vyměněn autorizovaným servisním střediskem Eldom, aby se předešlo nebezpečí. Nepokoušejte se jej sami opravit.

Mohu používat ventilátor v koupelně?

Ne, je zakázáno používat spotřebič v blízkosti van, sprch, bazénů nebo jiných nádob s vodou. Vysoká vlhkost může poškodit spotřebič a způsobit riziko úrazu elektrickým proudem.

Jak nastavit výšku ventilátoru?

Povolte nastavovací kroužek (I) na tyči, nastavte požadovanou výšku a poté kroužek utáhněte. Výšku lze nastavit do několika úrovní.

NÁVOD K OBSLUZE WG50 Eldom

Před prvním použitím vysoušeče se prosím seznamte s návo- dem k obsluze.

1. Před použitím se ujistěte, že napětí v zásuvce je stejné jako v návodu tak na typovém štítku.
2. Je nutné věnovat pozornost tomu, aby na jednom elek trickém okruhu nebylo připojeno příliš mnoho spotřebičů.
3. Zařízení je určeno výlučně k domácímu používání.
4. Zařízení stavět na rovném a suchém podloží.
5. Nevkládat prsty ani žádné předměty do otvorů na vstupu a výstupu vzduchu.
6. Nestavět zařízení v blízkosti záclon a závěsů.
7. Pracující ventilátor je nutné mít vždy v dosahu očí, zvláště pak, pokud se poblíž vyskytují děti.
8. Při odchodu z pokoje, ve kterém se nachází ventilátor, je nutné takový ventilátor vypnout.
9. Poblíž pracujícího ventilátoru nerozpylovat prostředky proti hmyzu nebo jiné podobné chemické prostředky.

10. Zařízení mohou používat děti starší 8 let a osoby s fyzickým, senzorickým nebo duševním omezením nebo osoby, které nemají dostačující zkušenosti a znalosti, výhradně tehdy, jestliže jsou pod dozorem nebo pokud byly instruovány v rozsahu bezpečného používání zařízení a v rozsahu nebezpečí, která jsou s tímto používáním spo jena. Děti si nemohou hrát s tímto zařízením. Čištění a úkony údržby, které vykonává uživatel, nemohou provádět děti bez dozoru. Zařízení a napájecí kabel je nutné chránit před dětmi mladšími než 8 let.

11. Neužívat zařízení při vysokých teplotách (nad 40°C), v místech se zvýšenou vlhkostí (např. koupelna) a v místech, kde je výskyt nebezpečí výbuchu.

12. Ppřed zapnutím zařízení je nutné se ujistit, zda jsou všechny jeho části správně namontovány.
    V žádném případě není možné zapínat zařízení před jeho celkovým složením.

13. Nezakrývat ochrannou síťku.

14. Nevěšet na zařízení oblečení ani jiné předměty.

15. Pokud dojde k poškození přívodního elektrického kabelu, je nutné je z důvodu vzniku nebezpečí vyměnit v servisním místě Výrobce,

16. Opravy zařízení může provádět pouze autorizované servisní místo (seznam servisních míst je uveden v příloze a také na stránkách www.eldom.eu). Veškeré modernizování nebo používání neoriginálních náhradních dílů nebo částí zařízení je zakázáno a představuje nebezpečí při následném užívání,

17. Firma Eldom Sp. z o. o. nenese odpovědnost za případné škody, které vznikly v důsledku nesprávného používání tohoto zařízení.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Po ukončení životnosti spotřebiče zlikvidujte tyto komponenty prostřednictvím k tomu určených

sběrných sítí. Pokud má být přístroj definitivně vyřazen z provozu, do- poručuje se po odpojení

napájecího přívodu od el. sítě jeho odříznutí, přístroj tak bude nepoužitelný.

ZÁRUKA

• Zařízení je určeno výhradně na použití v domácnosti
• Zařízení není určeno pro používání při provozování živnosti
• Při nesprávné obsluze a nedodržení podmínek daných návodem k obsluze záruka zaniká.

Seznam servisních zařízení naleznete v návodu k obsluze nebo na www. eldom.eu .

NÁVOD K POUŽITÍ VENTILÁTOR POKOJOVÝ WG50

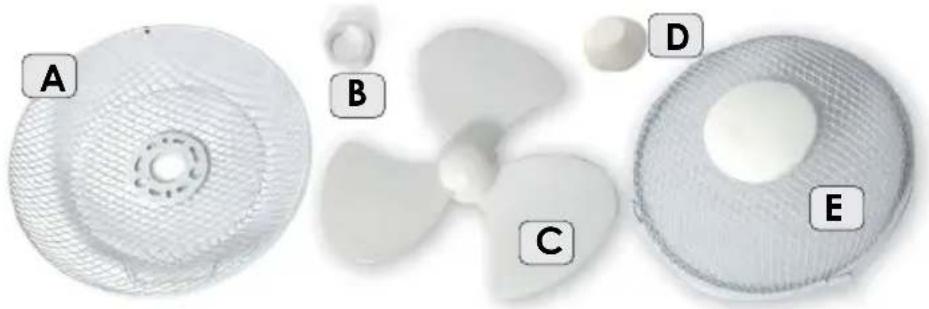

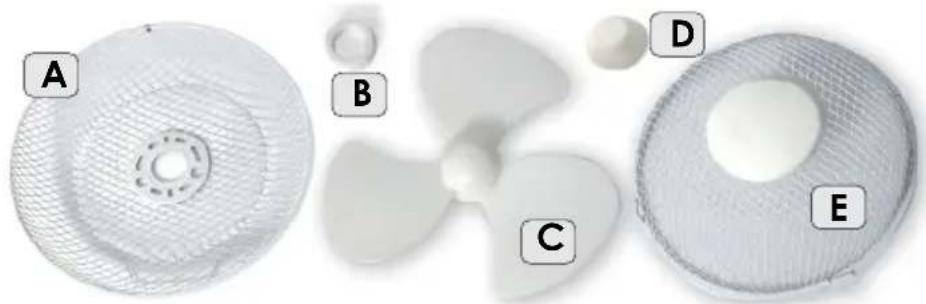

CELKOVÝ POPIS

A. Ochranná sífka – zadní část
B. Šroubová matice
C. Vrtule
D. Matice zajišťující vrtuli
E. Ochranná sífka – přední část
F. Nožky podstavce
G. Rameno
H. Trn

I. Blokáda regulace výšky

J. Podstavec

K. Blokáda upevnění ramene

L. Vypínač oscilace

M. Těleso

N. Vypínač a I a II a III rychlost

TECHNICKÉ ÚDAJE

• výkon: 45W
• napájecí napětí: 230V \~ 50Hz

MONTÁŽ A PRÁCE ZAŘÍZENÍ

Před prvním použitím je nutné zařízení rozbalit a složit dohromady jednotlivé jeho části.

• vyšroubovat šrouby z nožek podstavce (F) a spojit obě nožky „do kríže“, fot. 01
• pomocí šroubů spojit nožky (F) s hrdlem podstavce (J), fot. 02
• odsunout ochranný kryt, který se nachází na podstavci (J), fot. 03
• rameno (G) společně s tělesem (M) spojit s trnem (H). Provést pomocí důkladného nasunutí ramena na trn (v případě potřeby je nutné uvolnit blokádu (K)) a zablokovat rameno dotažením blokády (K)
• odšroubovat šroubovou matici (B) z trnu tělesa (M)
• upevnit zadní část ochranné síťky (A). Otvory v síťce přiměřit dle závěsů na tělese zařízení, fot. 04
• zašroubovat šroubovou matici (B), šroubovat ve směru chodu hodi nových ručiček, fot. 05

• vrtuli (C) nasunout na trn, fot. 6
• vrtuli zajistit pomocí šroubové matice (D), šroubovat ve směru proti cho du hodinových ručiček, fot. 7
• naložit přední část ochranné síťky (E). Obě části ochranné síťky spojit v jejich dolní části pomocí přiloženéh o šroubu a zajistit pomocí spojek, fot. 8 a 9
• zařízení postavit na stabilním a rovném podloží
• provést regulaci výšky. Uvolnit prsten (I), zasunout nebo vysunout trn do požadované výšky. Zablokovat pomocí dotažení prstenu (I)
  Vypínačem (N) vybrat rychlost otáček ventilátoru (pozice "1", „2" nebo "3"). K vypnutí zařízení dochází po otočení vypínače do pozice "0".
  Nezávisle na nastavené rychlosti otáček ventilátoru je možné pomocí vypínače oscilace (L) vybrat opci oscilace. K vypnutí této funkce dochází po vysunutí vypínače (L).

• před čištěním zkontrolujte zda je vysoušeč odpojen z elektrické sítě a je vychladlý
• vysoušeč neponořujte do vody
• nenamáčejte přívodní kabel nebo vysoušeč a jeho části do vody
• vysoušeč a napájecí kabel při čištění otřete vlhkým hadříkem a vytřete do sucha

SICHERHEITSHINWEISE

N. Vypínač a I/II/III režim

H. Jadro

I. Blokáda nastavenia výšky
