Typ produktu	Kuchenka elektryczna
Model	CS 615 MW
Marka	Mora
Wymiary (wys. x szer. x gł.)	850 x 500 x 605 mm
Napięcie zasilania	230/400 V ~
Moc całkowita	8,00 kW
Klasa energetyczna	A
Zużycie energii (konwencjonalne)	0,79 kWh, czas 53,1 min
Zużycie energii (termoobieg)	0,78 kWh, czas 43,4 min
Pojemność użytkowa piekarnika	48 l (średni)
Poziom hałasu	46 dB
Płyta ceramiczna	4 pola grzejne Hi-Light, w tym duo (podwójne) pole przednie lewe
Moc pól grzejnych	Lewy tył 1,20 kW; Lewy przód 1,80 kW (duo 1,70 + 1,20); Prawy tył 1,70 kW; Prawy przód 1,20 kW
Funkcje piekarnika	Górna i dolna grzałka, grill, termoobieg (wentylator + grzałka okrągła), rozmrażanie, Aqua Clean
Zakres temperatury piekarnika	50 – 250 °C
Oświetlenie piekarnika	25 W, żarówka T 300°C, E14
Wyposażenie standardowe	Ruszt, brytfanna, blacha do pieczenia, skrobak do płyty, zestaw śrub do regulacji wysokości
Czyszczenie płyty ceramicznej	Specjalne środki (np. Vitro Clean), skrobak do przypaleń, natychmiastowe usuwanie cukru
Czyszczenie piekarnika	Detergenty, funkcja Aqua Clean, wyposażenie zmywalne w zmywarce
Bezpieczeństwo	Wyłącznik główny (rozwarcie min 3 mm), I klasa ochronności, uziemienie, blokada przed dziećmi (brak informacji), kontrola resztkowego ciepła
Instalacja	Podłączenie 1-fazowe lub 3-fazowe, wymagany przewód H05RR-F, wyłącznik nadprądowy min 35 A (1-faz)

Często zadawane pytania - CS 615 MW Mora

Jak wyczyścić płytę ceramiczną?

Po ostygnięciu użyj wilgotnej ściereczki i specjalnego środka (np. Vitro Clean). Do przypalonych resztek zastosuj skrobak żyletkowy. Unikaj środków ściernych.

Jak wymienić żarówkę w piekarniku?

Odłącz kuchenkę od sieci. Wykręć klosz ochronny w lewo, wymień żarówkę na nową (T 300 °C, E14, 230 V~, 25 W) i zamontuj klosz.

Co zrobić, gdy płyta ceramiczna pęknie?

Natychmiast odłącz kuchenkę od sieci elektrycznej (wyłącznik główny) i skontaktuj się z autoryzowanym serwisem. Nie używaj uszkodzonej płyty.

Jak używać funkcji termoobiegu?

Ustaw pokrętło funkcji piekarnika na symbol wentylatora z grzałką okrągłą. Termostat reguluje temperaturę (50-250°C). Nadaje się do jednoczesnego pieczenia na dwóch blachach.

Jak grillować w piekarniku?

Ustaw funkcję grilla (grzałka górna na max). Grilluj tylko przy zamkniętych drzwiczkach. Umieść potrawę na ruszcie, a pod spodem blachę do zbierania soków.

Jaką temperaturę ustawić do pieczenia ciast?

Zalecana temperatura pieczenia ciast to 180-220°C. Przed włożeniem potrawy wstępnie nagrzej piekarnik.

Co oznacza kontrolka resztkowego ciepła?

Kontrolka przy polu grzejnym świeci, gdy powierzchnia jest gorąca (powyżej ok. 60°C). Można jeszcze wykorzystać ciepło do dogotowania. Gdy zgaśnie, pole jest bezpieczne.

Jakie naczynia są odpowiednie do płyty ceramicznej?

Używaj naczyń z płaskim, gładkim dnem, najlepiej przewodzących ciepło (stal nierdzewna, emalia). Średnica dna powinna być co najmniej równa średnicy pola grzejnego.

Jak wyczyścić piekarnik funkcją Aqua Clean?

Wlej wodę do blachy i umieść na dnie piekarnika. Ustaw funkcję Aqua Clean (grzałka dolna + wentylator) na ok. 30 minut w temp. 100°C. Po ostygnięciu wytrzyj wnętrze miękką szmatką.

Jak prawidłowo podłączyć kuchenkę do sieci?

Podłączenie musi wykonać osoba z uprawnieniami. Zaleca się zasilanie 3-fazowe przewodem H05RR-F5G-1,5 (lub 1-fazowe H05RR-F3G-4). Wymagany wyłącznik główny z rozstawem styków min 3 mm.

INSTRUKCJA OBSŁUGI CS 615 MW Mora

DANE TECHNICZNE
Kuchnia elektryczna	CS 612 M	CS 816 M	CS 836 M	CS 937 M	CS 936 M
Wymiary
Wysokość / szerokość / głębokość(mm)	850 / 500 / 605
Płyta nawierzchniowa - pola grzejne
Lewe tylne (kw)	1,20	1,20	1,20	1,20	1,20
Lewe przednie (kw)	1,70	1,80
Lewe przednie – duo (kw)			1,70	1,70	1,70
Prawe tylne (kw)	1,70	1,70	1,70	1,70	1,70
Prawe tylne - duo (kw)	1,20	1,20	1,20	1,20	1,20
Prawe przednie (kw)
Piekarnik	0,75	0,75	0,75	0,75	0,75
Grzałka górna (kw)	1,10	1,10	1,10	1,10	1,10
Grzałka dolna (kw)		1,85	1,85	1,85
Grzałka grilla (kw)	2,00	2,00	2,00	2,00	2,00
Grzałka okrągła (kw)	30 (35)	30 (35)	30 (35)	30 (35)	30 (35)
Silnik wentylatora (w)	25
Oświetlenie (w)	50 / 250 °C
Min. / max temperatura w piekarniku	230 / 400 V –
Napięcie elektryczne	8,00	9,10	9,00	9,00	9,00
RODZAJ WYPOSAŻENIA	CS 612 M	CS 816 M	CS 836 M	CS 937 M	CS 936 M
Ruszt	+	+	+	+	+
Brytfanna	+	+	+	+	+
Błacha do pieczenia		+	+	+	+
Skrobak	+	+	+	+	+
Zestaw śrub do regulacji wysokości	+	+	+	+	+
Przesuwne listwy				+
ENERGIA
MODEL	CS 612 M	CS 816 M	CS 836 M	CS 937 M	CS 936 M
A - Bardziej efektywna
B	A	A	A	A	A
C
DE
F
G - Mniej efektywna
Zużycie energii (kWh)	0,79	0,79	0,79		0,79
Czas pieczenia przy standardowym obciążeniu (min)	50	53,1	53,1		53,1
Zużycie energii (kWh)	0,78	0,78	0,78	0,79	0,78
Czas pieczenia przy standardowym obciążeniu (min)	44,4	43,4	43,4	44,3	43,4
Objętość użytkowa piekarnika	46	48	48	48	48
Wielkość piekarnika
MAŁY
ŚREDNI	←	←	←	←	←
DUŻY
Poziom hałasu(dB)	46	46	46	46	46
Minimalne zużycie energii (standby) (W)
Powierzchnia największej blachy do pieczenia (cm3)	1230

390331pl

DANE TECHNICZNE
Kuchnia elektryczna	CS 100 M	CS 712 M	CS 715 M	CS 711 M	CS 611 M	CS 615 M
Wymiary
Wysokość / szerokość / głębokość(mm)	850 / 500 / 605
Plyta nawierzchniowa - pola grzejne
Lewe tylne (kw)	1,20	1,20	1,20	1,20	1,20	1,20
Lewe przednie (kw)	1,70	1,80	1,80	1,80	1,80	1,80
Prawe tylne (kw)	1,70	1,70	1,70	1,70	1,70	1,70
Prawe przednie (kw)	1,20	1,20	1,20	1,20	1,20	1,20
Piekarnik
Grzałka góma (kw)	0,75	0,75	0,75	0,75	0,75	0,75
Grzałka dolna (kw)	1,10	1,10	1,10	1,10	1,10	1,10
Grzałka okrągła (kw)		2,00	2,00	2,00	2,00	2,00
Silnik wentylatora (w)		30 (35)	30 (35)	30 (35)	30 (35)	30 (35)
Oświetlenie (w)	25
Min. / max temperatura w piekarniku	50 / 250 °C
Napięcie elektryczne	230 / 400 V ~
Nominalna moc całkowita (kw)	7,00	8,00	8,00	8,00	8,00	8,00
RODZAJ WYPOSAŻENIA	CS 100 M	CS 712 M	CS 715 M	CS 711 M	CS 611 M	CS 615 M
Ruszt	+	+	+	+	+	+
Brytfanna		+	+			+
Błacha do pieczenia				+	+
Skrobak	+	+	+	+	+	+
Zestaw śrub do regulacji wysokości	+	+	+	+	+	+
ENERGIA
MODEL	CS 100 M	CS 712 M	CS 715 M	CS 711 M	CS 611 M	CS 615 M
A - Bardziej efektywna
B	B	A	A	A	A	A
C
D
E
F
G - Mniej efektywna
Zużycie energii (kWh)	0,94	0,79	0,79	0,79	0,79	0,79
Czas pieczenia przy standardowym obciążeniu (min)	54,9	50	53,1	50	50	53,1
Zużycie energii (kWh)		0,78	0,78	0,78	0,78	0,78
Czas pieczenia przy standardowym obciążeniu (min)		44,4	43,4	44,4	44,4	43,4
Objętość użytkowa piekarnika	49	46	48	46	46	48
Wielkość piekamika
MAŁY
ŚREDNI	←	←	←	←	←	←
DUŻY
Poziom hałasu(dB)		46	46	46	46	46
Minimalne zużycie energii (standby) (W)
Powierzchnia największej blachy do pieczenia (cm2)	1230

PL

8

ZNEČISTENIE CUKROM, CUKORNATÝMI POKRMAMI (MARMELÁDA, ŽELÉ, ŠŤAVA)

Jeśli w okresie gwarancyjnym wystąpi usterka w działaniu kuchni, nie należy jej usuwać samodzielnie. Reklamację należy zgłaszać w autoryzowanych punktach obsługi serwisowej (lista stanowi załącznik karty gwarancyjnej) lub w firmowym serwisie MORA POLSKA (tel. [phone]).

Zgłaszając reklamację, należy kierować się tekstem karty gwarancyjnej. Bez okazania prawidłowo wypełnionej karty gwarancyjnej reklamacji nie uwzględnia się. Przed zgłoszeniem reklamacji prosimy przeczytać uważnie instrukcję. Czyszczenie i konserwacja kuchni nie podlegają gwarancji.

SPOSOBY WYKORZYSTANIA I UTYLIZACJI OPAKOWAŃ

Tektura falista, papier pakowy

- sprzedaż w skupie makulatury

- odkładanie do pojemników zbiorczych

na papier i makulaturę

Podstawki drewniane - do innego wykorzystania - do odpadów komunalnych

- do pojemników zbiorczych na plastik.

LIKWIDACJA URZĄDZENIA PO ZAKOŃCZENIU UŻYTKOWANIA

Urządzenie to oznaczono zgodnie z europejską wytyczną 2002/96/EG o zużytych urządzeniach elektrycznych i elektronicznych (waste electrical and electronic equipment - WEEE). Wytyczna ta określa ramy obowiązującego w całej Uni Europejskiej odbioru i wtórnego wykorzystania starych urządzeń. Stare, zużyte urządzenie zawiera dużo pełnowartościowych surowców, które powinny być ponownie wykorzystane. Urządzenie należy sprzedaż w poinkice skupu surowców wtórnych albo oddać do punktu zbiorczego odpadów komunalnych.

INSTRUKCJA INSTALACJI I REGULACJI

PODŁĄCZENIE DO SIECI ELEKTRYCZNEJ

Podłączenia kuchni do sieci może przeprowadzić tylko osoba posiadająca odpowiednie uprawnienie. Na przyłączu kuchni do sieci elektrycznej musi być umieszczony wyłącznik główny. Odległość styków wyłącznika w stanie wyłączonym musi wynosić minimum 3 mm.

Zaleca się trójfazowe zasilanie kuchni przy wykorzystaniu przewodu sieciowego typu H 05RR-F5G-1,5 (dawniej CGLG 5Cx1,5), którego końcówki należy dostosować zgodnie z rys.4. Konce kabli należy zabezpieczyć (przed wystrzępieniem) wyloczonymi końcówkami. Podłączenie kuchni do instalacji elektrycznej musi zostać wykonane zgodnie z obowiązującymi w Polsce przepisami i normami. W przypadku zasilania jednofazowego należy wykorzystać

PL

kabel przyłączeniowy typu H05RR-F3G-4 (dawniej GGLG3Cx4) – końców kabla należy przygotować zgodnie z rys.4.

Po zamocowaniu końcówek kabli pod główki śrub w listwie zaciskowej należy włożyć przewód do pudełka listwy zaciskowej i zabezpieczyć zaciskiem (przed wyrwaniem) rys 5, po czym opuścić wieko listwy zaciskowej.

INSTALACJA KUCHNI ELEKTRYCZNEJ

Instalacji kuchni elektrycznej może dokonać tylko firma posiadająca odpowiednie uprawnienia. Osoba dokonująca instalacji musi wypoziomować kuchnię, podłączyć ją do sieci elektrycznej oraz sprawdzić prawidłowość jej działania. Przyłączenie kuchni powinno być potwierdzone przez osobę instalującą w Karcie Gwarancyjnej.

Kuchnia elektryczna jest urządzeniem grzewczym, którego instalacja i umieszczenie musi spełniać wymagania obowiązujących w Polsce przepisów i norm.

SCHEMAT POŁĄCZENIA LISTWY

ZACISKOWEJ Z SIECIA ELEKTRYCZNA

Zaleca się stosowanie następujących przewodów przyłączeniowych kuchni:

- Cu 3x4 mm ^2 min. - przy zasilaniu jednofazowym

- Cu 5x1,5 mm* min. - przy zasilaniu trójfazowym Przy zasilaniu kuchni prądem jednofazowym element zabezpieczający przed kuchenką powinien się równać minimum ilorazowi całkowitego nominalnego poboru mocy dla napięcia znamionowego 230 V\~ (min. 35 A).

WAŻNE OSTRZEŻENIE

Przy wykonywaniu przy kuchni czynności innych niż normalne użytkowanie należy bezwzględnie odciąć dopływ energii elektrycznej do kuchni przez wyłączenie wyłącznika głównego.

Przy instalacji kuchni, ze względu na prawidłowość działania urządzenia, należy wykonać przede wszystkim następujące czynności:

- sprawdzenie prawidłowości podłączenia do sieci elektrycznej.

- kontrola działania grzałek, elementów regulacyjnych i sterowniczych.

- zaprezentowanie klientowi wszystkich funkcji urządzenia oraz zaznajomienie z jego obsługą i konserwacją.

UWAGA:

Kuchnia elektryczna jest urządzeniem I stopnia ochrony przed porażeniem prądem elektrycznym. Z tego względu musi być podłączona do obwodu ochronnego sieci elektrycznej.

6

USUWANIE LEKKICH ZABRUDZEŃ-

Nieduże zanieczyszczenia usuwa się przy pomocy wilgotnej ściereczki. Resztki środka myjącego usunąć przy pomocy zimnej wody i osuszyć całą powierzchnię płyty. Ślady po wodzie, które powstały po wykipieniu można usunąć przy pomocy octu albo soku z cytryny.

USUWANIE WIĘKSZYCH ZABRUDZEŃ

Więşse zanieczyszczenia usuwa się przez naniesienie i roztarcie na powierzchni płyty ceramicznej stężonego środka myjącego. Przypalone zanieczyszczenia można usunąć przy pomocy skrobaka żyletkowego. Po usunięciu zanieczyszczeń i po zastosowaniu środka czyszczaczących należy umyć płytę zimną wodą i osuszyć. Pozostawione resztki środków czyszczących mogą po ponownym włączeniu płyty działać agresywnie.

ZABRUDZENIA OD CUKRU I WYROBÓW ZAWIERAJĄCYCH DUŻO CUKRU (MARMOLADY, GALARETKI, SYROPY), ZASKORUPIENIA -

należy usuwać natychmiast - przed wystygnięciem, przy pomocy skrobaka żyletkowego, będącego na wyposażeniu kuchni. W przeciwnym wypadku mogą powstać trwałe ślady wskutek reakcji chemicznej. Po wystygnięciu płyty należy wyczyścić ją w zwykły sposób.

PLAMY Z METALICZNYM POLYSKIEM

powstają wskutek otarcia dna garnka aluminiowego albo zastosowania nieodpowiedniego środka czyszczącego. Zanieczyszczenia tego typu można usunąć przez wielokrotne czyszczenie. Zmiany zabarwienia na powierzchni płyty ceramicznej powstają przeważnie jako konsekwencja nieusunięcia przypadonych resztek. Nie mają one wpływu na działanie płyty ceramicznej, gdyż nie następują w niej zmiany materiałowe.

OTARCIA ORNAMENTYKI

mogą powstać przez stosowanie agresywnych środków czyszczących albo tarciem dna garnków o powierzchnię płyty ceramicznej. Na powierzchni płyty powstaje ciemna plama.

UWAGA:

Przy długotrwałym nieusuwaniu plam po cukrze i daniach zawierających cukier może dojść do nieusuwalnych uszkodzeń płyty ceramicznej.

PIEKARNIK

Piekarnik należy czyścić przy użyciu detergentów lub specjalnych środków do czyszczenia piekarnika. Przypalone resztki należy zmoczyć, zetrzeć szczoteczką i wytrzeć szmatką. Nie wolno ich usuwać przy pomocy ośtrych przedmiotów metalowych.

Wyposażenie piekarnika można myć ręcznie lub w zmywarce do naczyń (ruszt, brytfannę itp.).

WYMIANA ŻARÓWKI PIEKARNIKA

• Wszystkie pokrętla regulacyjne ustawić w pozycji "WYŁĄCZONE" i odłączyć kuchnię od sieci elektrycznej
• zdemontować klosz ochronny żarówki - wykręcając go "w lewo"
• wykręcić niesprawną żarówkę
• wkręcić nową żarówkę
• zamontować klosz ochronny żarówki

UWAGA:

Do oświetlenia piekamika należy stosować wyłącznie żarówka : T 300 °C, E 14, 230 V\~, 25 W
1. Klosz ochronny
2. Žarówka
3. Oprawka
4. Tylna ścianka piekarnika

Po upevnení koncov vodičov pod hlavy skrutiek vo svorkovnici založte šnůru do krabičky svorkovnice a zaistite ju proti vytrhnutiu sponou (obr. 5). Nakoniec zatvorte veko krabice svorkovnice.

INSTALÁCIA ELEKTRICKÉHO SPORÁKA

Jednoczesne działanie grzałki okrąglej oraz wentylatora. Obieg powietrza powoduje wyrównywanie temperatury w całym piekamiku. Termostat działa w zakresietemperatur 50°C + 250°C.

Uwaga:

Można piec dania na dwóch blachach jednocześnie. Odpowiednie zwłaszcza w przypadku pieczywa oraz większej ilości dań.

Ten tryb nastawy funkcji piekarnika przeznaczony jest do suszenia oraz rozmrażania żywności. Wentylator w ruchu, temostat wyłączony (lub nastawiony na min.). Włączony wentylator powoduje intensywny obieg powietrza w piekarniku.

Uwaga: Funkcja przydatna do rozmrażania dań czy półproduktów.

Ciepło pochodzące od górnej grzałki rozprowadzane jest wentylatorem. Obieg powietrza powoduje wyrównywanie temperatury w całym piekarniku. Termostat działa w zakresie temperatur 50 + 250° C.

Ciepło pochodzące od dolnej grzałki rozprowadzane jest wentylatorem. Obieg powietrza powoduje wyrównywanie temperatury w całym piekamiku. Termostat działa w zakresie temperatur 50 + 250° C.

Grzałkę dolną - Aqua clean można również używać do czyszczenia piekarnika. Szczegóły dotyczące czyszczenia, można przeczytać w rozdziale "Czyszczenie i konserwacja".

AQUA Clean - (patrz rozdział „Czyszczenie“).

ZALECENIA I RADY

Podajemy orientacyjne, zalecane temperatury wnętrza piekarnika przy przygotowywaniu potraw:

50 - 70 °C - suszenie

80 - 100 °C - sterylizacja

130 - 150 °C - duszenie

180 - 220 °C - pieczenie ciast

220 - 250 °C - pieczenie mięsa

Dokładną temperatę przygotowywania poszczególnych potraw należy określić w sposób doświadczalny. Dobrze jest wstępnie ogrzać piekarnik do określonej temperatury - przed umieszczeniem w nim potrawy. Lampka sygnalizacyjna termostatu pali się, jeśli nie została osiągnięta założona (zaprogramowana) wartość temperatury wewnątrz piekarnika. Po osiągnięciu zaprogramowanej temperatury - lampka sygnalizacyjna termostatu gaśnie.

Ruszt piekarnika, na którym umieszczono blachę lub brytfannę najlepiej umieścić w drugim rowku w

science od dołu piekarnika. W miarę możliwości, należy do minimum ograniczyć otwieranie drzwiczek piekarnika, gdyż dochodzi do nagłych zmian temperatury wewnątrz piekarnika - przedłuża się czas obróbki termicznej, może dojść do przypalenia potraw.

GRILLOWANIE

Grillować można tylko przy zamkniętych drzwiczkach piekarnika. Pozycja umieszczenia rusztu zależy od masy i rodzaju grillowanego dania.

UWAGA:

Podczas grillowania może dojść do dużego nagrzania niektórych elementów kuchni (drzwiczki i przylegające do piekarnika elementy kuchni) należy zabronić dostępu do kuchni dzieciom.

• Przygotowaną potrawę położyć na ruszcie.
• Ruszt umieścić w bocznych rowkach w science piekamika w taki sposób, by luźniejsza część rusztu z mniejszą ilością belek poprzecznych znajdowała się w przedniej części piekamika.
• Aby w trakcie pieczenia zbierać wyciekający z grillowanych dań sos można do niższych rowków w bocznych ścianach piekarnika wsunąć blachę lub wstawić brytfannę na dno piekarnika.

CZYSZCZENIE I KONSERWACJA KUCHNI

Przy czyszczeniu i konserwacji kuchni należy przestrzegać następujących zasad:

• Wszystkie pokrętła ustawić w pozycji "WYŁĄCZONE".
• Odlączyć kuchenkę od sieci elektrycznej, wyłącznik główny musi być w pozycji "WYŁACZONE".
• Odczekać aż kuchnia ostygnie.

PŁYTA CERAMICZNA

Powierzchnę kuchni należy czyścić przy pomocy mokrej szmatki albo gąkli a następnie wytrzeć do sucha. Przy dużym zanieczyszczeniu stosować zalecane środki do czyszczenia (np. Vitro Clean). Płyte ceramiczną po ostygnięciu należy czyścić po każdym użyciu, gdyż nawet najmniejsze zabrudzenie przypiecie się do płyty przy kolejnym jej włączeniu. Nie wolno stosować środków o działaniu ścierającym, wełny stalowej, gąbek do szorowania z powierzchnią szorstką, past i młeczek do szorowania oraz gąbek i ścierek wykorzystywanych poprzednio do innych celów. Wymienione środki mogą spowodować zadrapania powierzchni płyty ceramicnej. Dobrze jest nianiesć na wystudzoną płyte ceramiczną specjalny rzyczczący np. Vitro Clean.

termostat, w zakresie 50 - 250 °C. Pokrętłem termostatu można kręcić tylko w jedną stronę, przy przekręceniu pozycji zerowej termostat zostanie uszkodzony. Przekręcając pokręto termostatu w prawo nastawiamy wyższą temperaturę. Przekręcając w odwrotnym kierunku - obniżamy temperaturę.

UWAGA:

Nie wolno przykrywać dna piekarnika folią aluminiową. Nie wolno klaść bezpośrednio na dno piekarnika blach, brytfann lub naczyń z potrawami jak również bezpośrednio samych potraw. Przykrycie dna piekarnika, spowoduje jego miejscowe przegrzewanie i nieodwracalne uszkodzenie.

WKŁADANIE RUSZTU DO PIEKARNIKA

Odrębne oświetlenie piekarnika. Światło palí się cały czas podczas pracy piekarnika

PL

Statyczne ogrzewanie piekarnika przy pomocy górnej i dolnej grzałki. Termostat działa w zakresie temperatur 50 + 250 °C.

Ogrzewanie piekarnika tylko dolną grzałką Ciepło przekazywane w wyniku konwekcji naturalnej, termostat działa w zakresie temperatur 50 + 170 °C ±10 °C.

Zalecenie:

ta funkcja piekarnika nadaje się szczególnie do końcowej fazy pieczenia dań, które wymagają wyższej temperatury od dołu.

Ogrzewanie piekarnika tylko górną grzałką Ciepło przekazywane jest w wyniku konwekcji naturalnej, termostat działa w zakresie temperatur 50+250 °C. Zalecenie:

ta funkcja nadaje się szczególnie do końcowej fazy pieczenia dań, które wymagają wyższej temperatury na swojej powierzchni.

Grillowanie grzałką z wykorzystaniem podczerwieni. Termostat nastawiony na temperaturę maksymalną.

Grillowanie + włączony wentylator. Temperatura z powodu obiegu powietrza jest wyższa w górnych partiach piekarnika (nad rusztem lub brytfanną). Termostat działa w zakresie temperatur 50 + 250 °C. Uwaga:

Funkcja jest odpowiednia do grillowania lub pieczenia większych kawałków mięsa przy wyższej temperaturze.

Jednoczesne działanie grzałki dolnej, grzałki okrągłej oraz wentylatora. Temperatura regulowana termostatem.

Uwaga: Funkcja przeznaczona jest do szybkiego nagrzewania piekarnika przed pieczeniem właściwym. Po osiągnięciu wymaganej temperatury należy piekarnik przełączyć na wybraną funkcję pieczenia.

3

TECHNICKÉ ÚDAJE
Elektrický sporák	CS 612 M	CS 816 M	CS 836 M	CS 937 M	CS 936 M
Rozmery
Výška / širka / hlbka (mm)	850 / 500 / 605
Varná platňa - elektrické varné zóny
Lavá zadná (kw)	1,20	1,20	1,20	1,20	1,20
Lavá predná (kw)	1,70	1,80
Lavá predná - duozóna (kw)			1,70	1,70	1,70
Pravá zadná (kw)	1,70	1,70	1,70	1,70	1,70
Pravá predná (kW)	1,20	1,20	1,20	1,20	1,20
Růra
Homé topné teleso (kw)	0,75	0,75	0,75	0,75	0,75
Dolné vyhrievacie teleso (kw)	1,10	1,10	1,10	1,10	1,10
Grilovací topné teleso (kw)		1,85	1,85	1,85
Kruhové vyhrievacie teleso (kw)	2,00	2,00	2,00	2,00	2,00
Ventilátor (w)	30 (35)	30 (35)	30 (35)	30 (35)	30 (35)
Osvetlenie (w)	25
Min. / Max teplota v růre	50 / 250 °C
Elektrické napštie	230 / 400 V ~
Celkový el. príkon (kw)	8,00	9,10	9,00	9,00	9,00
PRÍSLUŠENSTVO	CS 612 M	CS 816 M	CS 836 M	CS 937 M	CS 936 M
Rošt	+	+	+	+	+
Pekáč	+	+	+	+	+
Plech na pečenie		+	+	+	+
Škrabka	+	+	+	+	+
Sada skrutiek na nastavenie výšky	+	+	+	+	+
Výsuvně rošty				+
ENERGETICKÝ OPIS
MODEL	CS 612 M	CS 816 M	CS 836 M	CS 937 M	CS 936 M
A – Viac úsporná
B	A	A	A	A	A
C
DE
F
G – Menej úsporná
Spotreba energie (KWh)	0,79	0,79	0,79		0,79
Čas na upečenie pri štandardnej zátaži (min)	50	53,1	53,1		53,1
Spotreba energie (KWh)	0,78	0,78	0,78	0,79	0,78
Čas na upečenie pri štandardnej zátaži (min)	44,4	43,4	43,4	44,3	43,4
Vyuziteľný objem dutiny	46	48	48	48	48
Velkost' elektrickel růry
MALÁ
STREDNÁ	←	←	←	←	←
VELKÁ
Hlučnosť (dB)	46	46	46	46	46
Najmenšia spotreba elektriny (standby) (W)
Plocha najvačšieho plechu na pečenie(cm3)	1230

SAP 390331

SK

8

Szanowni użytkownicy,

zakupili Państwo produkt z naszej nowej serii kuchni elektrycznych. Naszym zyczeniem jest, by nasz produkt dobrze Państwu stuyżt. Podczas jego użytkowania należy przestrzegać określonych regul. W Państwa interesie leży zatem dokładne przestudiowanie niniejszej instrukcji i użytkowanie wyrobu zgodnie z zawarłymi w niej wskazówkami.

WAŻNE INFORMACJE, WSKAZÓWKI I ZALECENIA

• Proszę sprawdzić, czy dane o napięciu zasilającym, podane na tabliczce znamionowej, która umieszczona jest na przedniej listwie widocznej po wyjęciu szułady kuchni, zgodne są z napięciem zasilania elektrycznego w Państwa sieci elektrycznej.
• Wyrób musi zostać przyłączony do sieci elektrycznej zgodnie ze schematem podłączenia.
• Instalacji Państwa kuchni może dokonać tylko firma, posiadająca wymagane uprawnienia (patrz Karta Gwarancyjna).
• Firma dokonująca instalacji musi potwierdzić ten fakt w Karcie Gwarancyjnej wyrobu.
• Na przyłączu kuchni do sieci elektrycznej musi być umieszczone urządzenie umożliwiające szybkie odcięcie kuchni od zasilania. Odległość styków w stanie wyłączonym musi wynosić minimum 3 mm (w dalszej części Instrukcji urządzenie to będzie nazywane wyłącznikiem głównym).
• Kuchnia może być wykorzystywana tylko do obróbki ciepnej antykułów spożywczych. Nie wolno wykorzystywać kuchni do ogrzewania pomieszczeń, ponieważ istnieja ryzyko przeciążenia i uszkodzenia urządzenia. Gwarancja producenta nie obejmuje usterek powstałych na skutek nieprawidłowego użytkowania kuchni.
• Niedopuszczalne jest umieszczanie materiałów palnych w pobliżu pół grzejnych, elementów grzejnych piekarnika oraz w szuładzie (schowku).
• Proszę sprawdzić, czy kable innych urządzeń użytkowanych w kuchni nie dotykają pola grzejnego lub innych części kuchni.
• Jeżeli kuchnia nie jest używana - wszystkie przełączniki powinny być wyłączone.
• Zaleca się, aby co najmniej raz na dwa lata firma posiadająca odpowiednie uprawnienia dokonała przeglądu i konserwacji urządzenia. Zapobiegnie to występowaniu usterek w pracy urządzenia i przedłuży jego żywotność.
• Podczas czyszczenia i napraw kuchnia musi być odlączona od sieci elektrycznej (rozłączone styki wyłącznika głównego).
• Kuchnia nie może być umieszczona na podstawkach.
• W przypadku stwierdzenia usterki w instalacji elektrycznej - nie wolno usuwać jej samemu. W takiej sytuacji należy zaprzestać eksploatacji urządzenia i wezwać do usunięcia usterek uprawnioną firmę.
• W przypadku niedotrzymania wskazówek i zaleceń podanych w niniejszej instrukcji producent nie odpowiada za powstanie ewentualnych szkód.
• Do czyszczenia kuchni nie wolno używać oczyszczaczy parowych.

UWAGA!

W przypadku stwierdzenia jakichkolwiek pęknięć na powierzchni płyty należy natychmiast odlączyć kuchnię od sieci elektrycznej

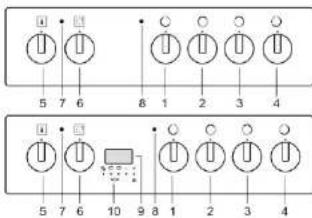

ELEMENT STERUJĄCE KUCHNI

1. Pokrętło lewego przedniego pola grzejnego

2. Pokrętło lewego tylnego pola grzejnego

3. Pokrętło prawego tylnego pola grzejnego

4. Pokrętło prawego przedniego pola grzejnego

5. Termostat piekarnika

6. Przełącznik funkcji piekarnika

7. Sygnalizacja funkcji termostatu

8. Sygnalizacja stanu włączenia urządzenia

9. Programator elektroniczny

10. Przycisk sterujący programátora elektronicznego

ZASADY OBOWIAZUJĄCE PRZY PIERWSZYM URUCHOMIENIU

• Przed pierwszym włączeniem kuchni należy usunąć całość opakowania. Różne części i komponenty można przeznaczyć na recykling. Należy stosować się do obowiązujących w tym względzie przepisów.
• Przed pierwszym włączeniem, kuchnia musi zostać wyczyszczona (włącznie z piekarnikiem) i jej wyposażeniem.
• Po wyschnięciu oczyszczonych powierzchni należy włączyć wyłącznik główny i dalej postępować zgodnie z instrukcją.
• Informujemy, że nie wolno czyścić i demontować innych części kuchni, niż podane w rozdziale „Czyszczenie i konserwacja kuchni”

PIEKARNIK

Pokrętło przełącznika funkcji piekarnika ustawić w pozycji "grzałka góma i dolna". Pokrętło termostatu ustawić na temp. 250 °C. Włączony piekarnik pozostawić przez ok. 1 godz. (przy zamkniętych drzwiczkań piekarnika). Zapewnić należyte wietrzenie pomieszczenia. W ten sposób zostaną usunięte środki konserwujące i zapachy przed pierwszym użytkowaniem piekarnika.

UŻYTKOWANIE KUCHNI

UWAGA:

• Kuchnię mogą użytkować – zgodnie z niniejszą instrukcją – wyłącznie osoby dorosłe. W pomieszczeniu, gdzie znajduje się kuchnia, nie wolno pozostawiać dzieci bez opieki.. Użytkowanie kuchni elektrycznej wymaga nieustającego nadzoru.
• Blacha do pieczenia znajdująca się w rowkach piekarnika może być obciążona maksymalną masą 3 kg. Ruszt wraz z brytfanną lub blachą może być obciążony maks. masą 7 kg.
• Blacha do pieczenia i brytfanna nie są przeznaczone do długotrwalego przechowywania żywności (dłużej niż 48 godzin). Przy dłuższym przechowywaniu żywności, należy ją przełożyć do odpowiedniego naczynia.

PŁYTA CERAMICZNA Z POLAMI GRZEJNYMI

Pola grzejne posiadają sześciostopniową regulację mocy; moc największa przy stopniu "6" a najmniejsza przy "1". Elektryczne pola grzejne służą do gotowania, smażenia itp., zalecamy stosowanie wyłącznie naczyń z płaskim dnem.

Ogranicznik temperatury chroni pole grzejne przed przegrzaniem. Kontrolka wskaźnika resztkowego ciepła, umieszczona w przedniej części płyty grzejnej, sygnalizuje podwyższoną temperaturę powierzchni pola grzejnego, również w przypadku, gdy wyłączone jest zasilanie pola. Gorące pole grzejne może być wtedy dodatkowo wykorzystane. Kontrolka zgaśnie po takim schłodzeniu pola, przy którym nie będzie ryzyka poparzenia.

Pola grzejne Hi-light oraz podwójne pole grzejne posiadają płynną regulację poboru mocy przy pomocy regulatora energii.

DWUOBWODOWE POLE GRZEJNE

Część środkowa pola grzejnego o średnicy 120 mm jest sterowana poprzez ruch pokrętłem regulatora energii w prawo. W sposób płynny można regułować pobór mocy od 0 - 700 W. Po przestawianiu pokrętła na maksymalny pobór mocy (skrajnie w prawo) dochodzi do przełączenia pola grzejnego o średnicy 120 mm na pole grzejne o średnicy 180 mm. Pole grzejne zacznie działać z mocą maksymalną 1700 W, ruchem pokrętła regulatora w kierunku odwrotnym nastawimy wymaganą moc. Przy nastawieniu pokrętła na pozycje zerową pole grzejne zostanie wyłączone.

Ogólne zasady eksploatacji płyt ceramicznych:

• Należy stosować tylko naczynia z dnem płaskim, wolnym od zanieczyszczeń mogących spowodować zadrapania.
• Należy stosować naczynia z materiałów dobrze przewodzących ciepło.

• Dno naczynia musi mieć średnicę co najmniej równą średnicy pola grzejnego. W przeciwnym wypadku ogranicznik temperatury pola wyłączy je podczas gotowania ze względu na przegrzanie. Nie ma znaczenia, jeżeli średnica naczyń jest większa niż średnica pola grzejnego.

• Podczas gotowania, garnki powinny być przykryte pokrywką, moc grzejną pola należy wykorzystywać w taki sposób, by pokrywka nie musiała być odsuwana albo zdejmowana (odsuwanie lub zdejmowanie pokrywki podczas gotowania potraw powoduje znaczny wzrost zużycia energii elektrycznej).

• Płyta nie może być wykorzystywana do ogrzewania pomieszczeń.
• Przy czyszczeniu powierzchni płyty ceramicznej należy najpierw usunąć resztki potraw z pół grzejnych przy pomocy skrobaka do płyt ceramicznych. Powstałe zanieczyszczenia należy usuwać natychmiast (najlepiej już w trakcie gotowania). Szczególną uwagę należy poświęcić usuwaniu resztek cukru, dżemu itp., przypalony cukier przy długotrwałym działaniu może naruszyć strukturę płyty ceramicznej.
• Plamy z metalowym połyskiem powstają w wyniku otarcia dnem naczynia aluminiowego albo zastosowania nieodpowiedniego środka czyszczącego. Plamy te można usunąć przez kilkukrotne czyszczenie.
• Zadrapania powierzchni strefy grzejnej mogą spowodować np. ziama piasku z warzyw albo pozostałości zastosowanego, nieodpowiedniego proszku do czyszczenia, ale również ostre krawędzie przedmiotów. Podczas gotowania brzegi naczyń nie mogą dotykać lakierowanej ramy płyty, nie wolno na ramę kłaśc naczyn.

Producent nie odpowiada za uszkodzenia mechaniczne płyty ceramicznej, oraz za zmiany które powstały w wyniku stosowania nieodpowiednich naczyń lub w wyniku niewłaściwego użytkowania.

PIEKARNIK

WEWNETRZNA PRZESTRZEŃ PIEKARNIKA (w niektórych modelach)

Piekarnik z gładkimi ścianami posiada boczne prowadnice służące do wsuwania rusztu i blachy. W piekarniku się grzałką gorna, grzałką grilla i grzałką dolną. W tytnej części piekarnika pod pokrywą rozdzielczą znajduje się wentylator i grzałką okrągła (termoobieg).

PIEKARNIK

WEWNETRZNA PRZESTRZEŃ PIEKARNIKA (w niektórych modelach)

Piekamik z wytłoczonymi bocznymi ściankami z trzema rowkami służącymi do wsunięcia rusztu.

WŁACZENIE I WYŁACZENIE PIEKARNIKA

Wymagany tryb pracy piekarnika nastawia się przez przekręcenie pokrętła sterowania pracy piekarnika. Pokrętem można kręcić w obie strony. Wartość temperatury ustawia się przy pomocy pokrętła termostatu piekarnika. Wymaganą temperaturę wewnątrz piekarnika utrzymuje
