CS 615 MW - Sporák Mora - Bezplatný návod k obsluze

Typ produktu	Elektrický sporák
Model	CS 615 MW
Značka	Mora
Rozměry (v. x š. x h.)	850 x 500 x 605 mm
Napájecí napětí	230/400 V ~
Celkový výkon	8,00 kW
Energetická třída	A
Spotřeba energie (konvenční)	0,79 kWh, čas 53,1 min
Spotřeba energie (horkovzduch)	0,78 kWh, čas 43,4 min
Užitný objem trouby	48 l (střední)
Hladina hluku	46 dB
Keramická deska	4 varné zóny Hi-Light, včetně duální (dvojité) levé přední zóny
Výkon varných zón	Levý zadní 1,20 kW; Levý přední 1,80 kW (duo 1,70 + 1,20); Pravý zadní 1,70 kW; Pravý přední 1,20 kW
Funkce trouby	Horní a dolní topné těleso, gril, horkovzduch (ventilátor + kruhové topné těleso), rozmrazování, Aqua Clean
Rozsah teplot trouby	50 – 250 °C
Osvětlení trouby	25 W, žárovka T 300°C, E14
Standardní výbava	Rošt, pekáč, plech na pečení, škrabka na desku, sada šroubů pro nastavení výšky
Čištění keramické desky	Speciální prostředky (např. Vitro Clean), škrabka na připáleniny, okamžité odstranění cukru
Čištění trouby	Čisticí prostředky, funkce Aqua Clean, vybavení vhodné do myčky
Bezpečnost	Hlavní vypínač (rozevření min. 3 mm), třída ochrany I, uzemnění, dětská pojistka (bez informace), kontrola zbytkového tepla
Instalace	Připojení 1fázové nebo 3fázové, požadovaný kabel H05RR-F, jistič min. 35 A (1 fáze)

Často kladené otázky - CS 615 MW Mora

Jak vyčistit keramickou desku?

Po vychladnutí použijte vlhký hadřík a speciální prostředek (např. Vitro Clean). Na připálené zbytky použijte žiletkovou škrabku. Vyhněte se abrazivním prostředkům.

Jak vyměnit žárovku v troubě?

Odpojte sporák od sítě. Vyšroubujte ochranný kryt doleva, vyměňte žárovku za novou (T 300 °C, E14, 230 V~, 25 W) a namontujte kryt.

Co dělat, když keramická deska praskne?

Okamžitě odpojte sporák od elektrické sítě (hlavní vypínač) a kontaktujte autorizovaný servis. Nepoužívejte poškozenou desku.

Jak používat funkci horkovzduchu?

Nastavte ovladač funkcí trouby na symbol ventilátoru s kruhovým topným tělesem. Termostat reguluje teplotu (50-250°C). Je vhodný pro současné pečení na dvou plechách.

Jak grilovat v troubě?

Nastavte funkci grilu (horní topné těleso na maximum). Grilujte pouze při zavřených dvířkách. Umístěte pokrm na rošt a pod něj plech na sbírání šťávy.

Jakou teplotu nastavit pro pečení dortů?

Doporučená teplota pečení dortů je 180-220°C. Před vložením pokrmu předehřejte troubu.

Co znamená kontrolka zbytkového tepla?

Kontrolka u varné zóny svítí, když je povrch horký (nad cca 60°C). Teplo lze ještě využít k dovaření. Když zhasne, je zóna bezpečná.

Jaké nádobí je vhodné pro keramickou desku?

Používejte nádobí s plochým, hladkým dnem, nejlépe dobře vodivé teplo (nerez, smalt). Průměr dna by měl být alespoň stejný jako průměr varné zóny.

Jak vyčistit troubu funkcí Aqua Clean?

Nalijte vodu do plechu a umístěte na dno trouby. Nastavte funkci Aqua Clean (spodní topné těleso + ventilátor) na cca 30 minut při teplotě 100°C. Po vychladnutí vytřete vnitřek měkkým hadříkem.

Jak správně připojit sporák k síti?

Připojení musí provést osoba s oprávněním. Doporučuje se 3fázové napájení kabelem H05RR-F5G-1,5 (nebo 1fázové H05RR-F3G-4). Vyžaduje se hlavní vypínač s rozestupem kontaktů min. 3 mm.

NÁVOD K OBSLUZE CS 615 MW Mora

zakoupil jste si výrobek z naší nové řady elektrických sporáků. Je naším přáním, aby Vám náš výrobek dobře sloužil. Doporučujeme Vám prostudovat tento návod a výrobek obsluhovat podle pokynů.

DÚLEŽITÉ INFORMACE, POKYNY A DOPORUČENÍ

• Zkontrolujte, zda údaje o jmenovitém napájecím napětí, uvedené na typovém štítku, souhlasí s napětím Vaší rozvodné sitě.
• Sporák se připojuje k elektrické sítí podle schematu připojení.
• Instalaci, veškeré opravy, úpravy a zásahy do spotřebiče musi provést vždy jen oprávněná osoba k této činnosti odborně způsobilá (viz Záruční list).
• Provedeni těchto prací musí být potvrzeno v záručním listu sporáku.
• Do pevného rozvodu elektrické energie před spotřebičem je nutné umistit zařízení pro odpojení všech pólů spotřebiče od sítě, které má vzdálenost kontaktú v rozpojeném stavu min. 3 mm (dále v textu označeno jako hlavní vypinač).
• Sporák je určen pouze pro tepelnou úpravu pokmů. Sporáku se nesmí používat k vytápění místnosti. Sporák je tím přetížen a může dojít snadno k jeho poškození. Na závady vzniklé nesprávným používáním sporáku se nevztahuje záruka.
• Není připustné dávat do blízkosti varných zón, topných těles pečici trouby a do odkládacího prostoru sporáku žádné hořlavé látky.
• Ujistěte se, že napájecí šňúry jiných spotřebičů nemohou přijit do kontaktu s vařidlovou deskou, nebo jinými horkými částmi sporáku.
• Neni-li sporák v provozu, dbejte na to, aby byly všechny jeho spínače vypnuty.
• Doporučujeme Vám obrátit se jednou za dva roky na opravárenskou firmu s žádostí o překontrolování funkce sporáku a provedení odborné údržby. Tím předejdete případným poruchám a prodloužíte životnost sporáku.
• Při čistění a opravách musí být vypnut hlavní vypínač přívodu elektrické energie.
• Při zjištění závady na elektrické části spotřebiče neopravujte závadu sami, ale odstavte spotřebič mimo provoz a o opravu požádejte oprávněnou osobu k této činnosti způsobilou.
• V případě nedodržení závazných pokynů a doporučení uvedených v tomto návodu neodpovídá výrobce za případně způsobenou škodu.
• Příslušenství, na kterém se projeví jeho opotrebováním nebo manipulaci poškození povrchové úpravy, případně jiné defekty, nepouživejte.
  • K čištění spotřebiče nepoužívejte parní čistič

POZOR!

Objevi-li se na povrchu sklokeramické desky jakékoliv trhliny, ihned odpojte spotřebič od elektrické sitě a zavolejte odborný servis.

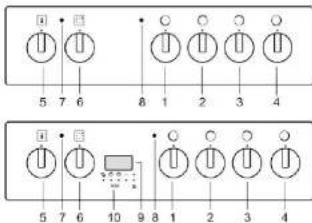

OVLÁDACÍ PANEL SPORÁKU

1. Ovládací knoflik levé přední varné zóny
2. Ovládací knoflik levé zadní varné zóny
3. Ovládaci knoflik prave zadni varne zony
4. Ovládaci knoflik prave přední varno zóny
5. Troubový termostat
6. Přepínač funkcí trouby
7. Signalizace funkce termostatu
8. Signalizace zapnutého stavu spotřebiče
9. Digitalni casovy spinac
10. Ovládaci tlačitka digitalního časového spínače

POKYNY PRO PRVNI POUZITI SPORÁKU

• Před použitim je nutno ze sporáku odstranit všechen obalový materiál. Rúzné části a komponenty obalu jsou recyklovatelné. Nakládejte s nimi dle platných předpisů a národních vyhlášek.
• Před použitím je nutno sporák (včetně trouby) a příslušenství vyčistit.
• Po vysušení vyčištěných povrchů zapněte hlavní vypínač a provedte činnosti dle dalších pokynů.
• Upozorňujeme, že neni dovoleno čistit a demontovat jiné části sporáku, než je uvedeno v kapitole čištění.

TROUBA

Knoflik přepinače funkcí trouby přepněte do funkce „homí a dolní topné těleso“. Na termostatu nastavte 250°C a troubu nechte v činnosti při zavřených dvířkách po dobu 1 hodiny. Zajistěte řádné větrání místnosti. Tímto procesem dojde k odstranění konzervace a pachů trouby před prvním pečením.

©

• Sporák mohou obsluhovat v souladu s timto návodem pouze dospělé osoby. Není připustné, aby v místnosti, kde je sporák instalován, były ponechány děti bez dozoru. Elektrický sporák je spotřebič, jehož provoz vyžaduje neustálý dozor.
• Pečici plech do drážek smí být zatížen hmotnosti max. 3 kg. Rošt s umístěným pekáčem nebo pečicím plechem smí být zatížen hmotnosti max. 7 kg.
• Pečici plechy a pekáče nejsou určeny pro dlouhodobé skladování potravin (děle než 48 hod.). Pro delší skladování, pokrm přemistěte do vhodné nádoby.

VARIDLOVÁ DESKA SKLOKERAMICKÁ S VARNÝMI ZÓNAMI

Varné zóny standard sporáku mají šestistupňovou regulaci příkonu. Největší příkon mají na regulačním stupni "6", nejmenší na stupni "1". Elektrické varné zóny použiváme pro vaření, smažení apod., doporučujeme pro tyto účely výhradně používat nádoby s rovným dnem.

Přehřati varné zóny pod sklokeramickou deskou zabraňuje omezovač teploty. Kontrolka ukazatele zbytkového tepla umistěná v přední části sklokeramické desky signalizuje zvyšenou teplotu povrchu varné zóny, i když je topné tělesu už vypnuté. Horká varná zóna může být energeticky využita. Kontrolka zhasne po takovém ochlazení varného místa, kdy již nehrozi nebezpeči popalení. Varné zóny Hi-light a dvojítá varná zóna mají regulaci přikonu plynulou pomoci energoregulátoru,

DVOUOKRUHOVÁ VARNÁ ZÓNA

Střední část varné zóny 120 mm je ovládána otočením knoflíku energoregulátoru vpravo. Plynule lze regulovat příkon od 0 do 700 W.

Při otočení knofliku vpravo na maximální příkon, dojde k sepnuti varně zóny 180 mm. Varná zóna potom pracuje na maximální příkon 1700 W podle zvoleného stupně 1 (min) až 9 (max). Při otočení knofliku do nulové polohy se obě části zóny vypnou. Přehřatí varně zóny pod sklokeramickou deskou zabraňuje omezovočá teploty. Kontrolka ukazatele zbytkvého telpa umístněna v přední části sklokeramické desky signalizuje zvýšenou teplotu povrchu varně zóny, i když je topné těleso už vypnuté. Horká varná zóna může byt energeticky vuýžita. Kontrolka zhasne po takovém ochlazení varného místa, kdy již nehrozi nebezpeči popálení.

Stručné zásady pro používání sklokeramických desek:

• Použlvejte nádoby s rovným dnem, do jejichž povrchu nejsou vtlačeny nečistoty, které by mohly způsobit škrábance.

• Dno nádoby musí mit průměr nejméně takový jako je průměr varné zóny, aby nemohlo docházet k vypínání omezovačem teploty během vaření v důsledku přehřáti varné zóny.

• Při vaření přikryvejte hrnec pokličkou, přikon elektrické energie regulujte tak, abyste nemuseli pokličkou posouvat nebo ji odkládat.

• Sklokeramická deska se nesmi použivat pro vytápěni místnosti.
• Při čistění nejdříve odstrante zbytky jídla z vámé plochy a to ihned v průběhu vaření, a konečné čistění provedte po skončení vaření. Zvláštní pozornost věnujte odstranění cukerných přípečenín, mohou při dlouhodobém působení narušit strukturu sklokeramické desky.
• Kovové se lesknoucí skvmy vznikají používáním hliníkového nádobí nebo použitím nevhodného čistícího prostředku, skvmy lze odstraňovat několikanásobným čištěním.
• Poškrábání sklokeramické desky mohou způsobit např. písková zma z čištěné zeleniny, zbytky nevhodného čisticího prášku nebo čisticího prostředku s drsným povrchem.
• Desku znečištěnou hlinou, piskem, nebo podobnými abrazivními prostředky jemně setřete měkkým vlhkým hadříkem dočista a vyčistěte tekutým čisticím prostředkem, určeným pro sklokeramické povrchy.
• Nepouživejte drátěnky, mycí houby nebo jakékoliv prostředky s drsným povrchem. Rovněž nedoporučujeme používání korozivních připravků, jako jsou např. spreje na pečici trouby a na odstraňování skvm.
• Při vařeni se nesmi okraje nádob dotýkat rámu sklokeramické desky, nebo být na něj položeny.

Výrobce neodpovídá za defekty sklokeramické desky vzniklé nevhodným typem použitého nádobí nebo za defekty vzniklé nevhodnou či nepatričnou manipulaci.

PEČÍCÍ TROUBA

VNITŘNÍ PROSTOR TROUBY

(dle modelü)

Trouba je v provedení s rovnými stěnami trouby a bočními závěsnými rošty pro zasunutí příslušenství (rošt trouby, pečící plech).

Uvnitř trouby je horní topné těleso s grilovacím tělesem. Dolní topné těleso je umístěno pod dnem trouby. V zadní části trouby - pod rozváděcím krytem je umístěno kruhové topné těleso a ventilátor.

PEČÍCÍ TROUBA

VNITŘNÍ PROSTOR TROUBY

(dle modelú)

Trouba s prolisovanými boky a se třemi drážkami pro zasunutí roštu.

ZAPNUTÍ A VYPNUTÍ PROVOZU TROUBY

Knoflikem přepínače funkcí trouby zvolte požadovanou funkci trouby. Knoflikem je možno otáčet oběma směry. Nastavení teploty lze měnit otočením knofliku termostatu směrem doprava v rozsahu 50°C - 250°C. Otáčením zpět se nastavená teplota snižuje.

Při násilném přetočení nulové polohy dojde k poškození termostatu!

UPOZORNĚNÍ:

Nepokrývejte dno trouby alobalem, nepokládejte přímo na dno trouby plech, pekáč, nádobu s potravinou ani potravinu samotnou. Přikrytl způsobuje místní přehřivání dna trouby a povrch dna trouby se může tímto jednáním nezvratně poškodit.

VKLÁDÁNÍ ROŠTU DO TROUBY

Osvétleni trouby, které svití při nastavení všech funkci trouby.

Statický ohřev trouby pomocí horního topného tělesa a dolního topného tělesa. Termostat lze nastavit na teplotu v rozsahu 50 °C – 250 °C.

Ohřev trouby pouze dolním topným tělesem. Teplo je předáváno přirozenou konvekcí, termostat lze nastavit na teplotu v rozsahu 50 °C – 250 °C.

Ohřev trouby pouze horním topným tělesem. Teplo je předáváno přirozenou konvekcí, termostat lze nastavit na teplotu v rozsahu 50 - 250 °C. Doporučení:

Tato funkce je vhodná pro dokončení pečení pokrmů, které vyžadují větší teplotu na povrchu či vytvoření kůrky.

Grilováni tělesem s využitim infračerveného záření. Termostat nastaven na maximální teplotu.

Grilování společně s provozem ventilátoru. Teplota v troubě je vlivem proudení vzduchu vyšší v horní části trouby (nad roštem nebo pekáčem). Termostat lze nastavit na teplotu v rozsahu 150 - 250°C.

Doporučení:

Funkce je vhodná pro grilování či pečení objemných kusů masa při vyšší teplotě. Dviřka trouby jsou zavřená.

Dolní topné těleso hřeje společně s kruhovým topným tělesem a ventilátorem. Teplotu Ize nastavit termostatem.

Doporučeni: Funkce je určena pro rychlý předehřev trouby před pečením dle zvoleného režimu. Po dosažení zvolené teploty, troubu přepněte na požadovaný režim pečení.

Ohřev trouby kruhovým topným tělesem při funkci ventilátoru. Proudění vytváří rovnoměrnou teplotu v celém objemu trouby. Termostat lze nastavit na teplotu v rozsahu 50 - 250°C.

Doporučení:

Funkce je vhodná pro pečení pokrmů i na dvou plechách současně

Tento režim nastavení funkce trouby slouži pro šetrné sušení a rozmrazování potravin.

Doporučeni:

Funkce je vhodná pro rozmrazování pokrmů a polotovarů před finální úpravou.

Teplo dodávané horním topným tělesem je rozváděno pomoci ventilátoru. Proudění vytváří rovnoměrnou teplotu v celém objemu trouby. Termostat lze nastavit na teplotu v rozsahu 50-250°C

Tepio dodávané dolním topným télesem je rozváděno pomoci ventilátoru. Proudění vytváří rovnoměrnou teplotu v celém objemu trouby. Termostat lze nastavit na teplotu v rozsahu 50-250°C.

Spodní topné těleso - Aqua clean můžete použivat také pro čištění trouby. Podrobnosti o čištění si můžete přecist v kapitole "Čištění a údržba".

AQUA Clean 📄 - (viz kapitola „Čištění”).

DOPORUČENÍ A RADY

Pro orientaci uvádime doporučené teploty prostoru trouby pro typické úpravy pokrmů.
50 - 70 °C · sušení
80 - 100 °C - sterilování
130 - 150 °C - dušení
180 - 220 °C - pečení těsta
220 - 250 °C - pečení masa

Přesnou hodnotu teplot je nutné pro naždy druh pokrmu a způsob pečení odzkoušet. Před vložením pokrmu je nutno pečící troubu v některých případech předehřát. Pokud není zvolené teploty dosaženo, signální svítidlo termostatu svítí. Při dosažení zvolené teploty signální svítidlo termostatu zhasne. Rošt trouby, na kterém je položen plech na pečení nebo pekácí, zasuríte nejlépe do druhé drážky od spodu v bočních stěnách pečící trouby. Dvířka trouby v průběhu pečení pokud možno neotvirje. Narušujete tím tepelný režim pečící trouby, prodluzujete dobu pečení a pokrm se může přípalovat.

GRILOVÁNÍ POKRMŮ

Grilování se provádlí při zavřených dvířkách trouby. Poloha umístění roštu je závislá na hmotnosti a druhu grilovaného pokrmu. Rošt s grilovaným pokmem umístíme co nejvýše.

POZOR:

Při použití grilu se mohou přistupné části (dvířka trouby apod.) ohřát na vyšší teplotu, zabraňte přistupu dětem.

GRILOVÁNÍ NA ROŠTU

• Připravený pokrn položte na rošt.
• Rošt zasuňte do drážek v bočních stěnách pečící trouby tak, aby volnější část roštu s menším počtem příček, byla směrem dopředu.
• Pro zachycení odkapávající šťávy zasuňte do nižších drážek v bočních stěnách pečící trouby pečící plech nebo položte na dno trouby pekáč.

ČIŠTĚNÍ A ÚDRŽBA SPORÁKU

Při čištěni a údržbě sporáku dodržujte zásady:

• Všechny knofliky nastavte do polohy vypnuto.
- Hlavní vypínač musí být v poloze vypnuto.
• Vyčkejte, až bude sporák vychladlý.

SKLOKERAMICKÁ DESKA

Povrch sporáku čistěte vlhkým hadříkem nebo houbou a potom vyleštěte do sucha. Pň veľekm znečištění používejte doporučeně čistící prostředky. Vychladlou sklokeramickou desku čistěte po zađém použití. Sebemenší znečištění se př přístim ohřevu přípeče. Nepoužívejte čistící prostředky s brusným (abrazivním) účinkem, ocelovou vínu, čistící houby s drsnou stranou, mycí pásty a také houby a mycí žinky, které používáte pro jiné čely. Tyto prostředky mohou sklokeramikou plochu poškrábat. Na čištění používejte vyhradně speciálních prostředků určených pro čištění sklokeramických desek např. Vitro Clean.

LEHKÉ ZNEČIŠTĚNÍ

Odstraňujte vlhkou utěrkou. Zbytky mycího prostředku smyjte studenou vodou a celou plochu důkladně vysušte. Stopy od vody vzniklé z překypění můžete odstranit octem nebo citronem.

SILNÁ ZNEČIŠTĚNÍ

Odstraňujte nanesením a rozetřením nezředěného čistícího prostředku na sklokeramickou desku. Přípečené nečistoty odstraňte pomocí škrabky pro sklokeramickou desku. Po odstranění nečistot škrabkou a po působení prostředku na znečištění omyjte studenou vodou a vyřřete dosucha. Člistící prostředek, který zůstane na vařídlové desce, může být pří dalším ohřevu agresivní

ZNEČISTĚNÍ CUKREM, CUKERNATÝMI POKRTY (MARMELÁDA, ŽELÉ, ŠTÁVA), ŠKRALOUPY

Odstraňujte ihned v horkém stavu škrabkou pro sklokeramickou desku, protože jinak dojde k trvalejším stopám chemickou reakcí. Po vychladnutí vyčistěte obvyklým způsobem.

KOVOVĚ SE LESKNOUCÍ SKVRNY

Vznikaji použiváním hliníkového nádobí, nebo použítím nevhodného čistícího prostředku. Tyto svkmy se pracně odstraňují několikanásobným čištěním. Barevné změny na sklokeramické desce jsou způsobeny vesměs neodstraněnými připálenými zbytky. Nemají vliv na funkci sklokeramiky, nejedná se o změnu v materiálu.

OBROUŠENÍ DEKORU

Můžeme způsobit agresivními čisticími prostředky, nebo dřenim dna hrnce po povrchu sklokeramické desky po delší dobu. Na sklokeramické desce vzniká tmavá skvrna.

UPOZORNĚNÍ:

Dlouhodobě nečištěné skvmy od cukernatých pokrmů mohou způsobit neodstraniteiné poškození sklokeramické desky.

TROUBA

Troubu čistěte saponátem nebo speciálním prostředkem na čistění trub. Nečistoty namočte, narušte kartáčem a setřete hadrem. Přípečené zbytky neodstraňujte ostrými kovovými předměty. Příslušenství trouby umyjte houbou pomocy saponátu nebo použijte myčku nádobí (rošt, pekáč atd.), popřípadě použijte vhodný čistící prostředek na odstranění hrubých nečistot nebo připálenin.

VÝMĚNA ŽÁROVKY PEČÍCÍ TROUBY

• Nastavte všechny ovládací knoflíky na „vypnuto“ a vypněte hlavní vypínač
• vyšroubujte skleněný kryt žárovky v pečící troubě otáčením vlevo
• vyšroubujte vadnou žárovku
  • vložte a zašroubujte novou žárovku
• namontujte skleněný kryt žárovky

POZNÁMKA:

Pro osvětlení je nutno použit pouze žárovku T 300°C, E 14, 230 V\~, 25 W
1. Skleněný kryt
2. Žárovka
3. Obimka
4. Zadní stěna trouby

CZ

REKLAMACE

Vyskytne-li se v záruční době na sporáku závada, neopravujte ji sami. Reklamací uplatňujte v prodejně, ve které jste sporák zakoupili, u značkového servisu nebo u servisních gescí, uvedených v Záručních podmínách. Při podávání reklamace se řídte textem Záručního listu a Záručních podmínek. Bez předložení řádně vyplněného Záručního listu je reklamace neplatná.

ZPÚSOBY VYUŽITÍ A LIKVIDACE OBALÚ

MORA MORAVIA, s.r.o. se zapojila do

integrovaného systému sběru

komunalinino odpadu ve spolupraci s firmou EKO-KOM, a. Sběr obalů

uložených na sběrných místech ve Vaší obci zaručuje jejich recyklaci.

LIKVIDACE SPOTŘEBIČE PO UKONČENÍ

ŽIVOTNOSTI

Tento spotřebič je označen v souladu s evropskou směrnici 2002/96/EG o nakládání s použitými elektrickými a elektronickými zařízeními (waste electrical and electronic equipment - WEEE). Tato směrnice stanoví jednotný evropsky (EU) rámec pro zpětný odběr a recyklování použitých zařízení. Spotřebič obsahuje hodnotné materiály, které by méty být opětovné využity. Spotřebič odevzdejte do sběrných surovin nebo na místo určené obcí k ukládání odpadu.

5

REKLAMÁCIÓ

Instalaci je nutno prověst v souladu s platnými národními normami a předpisy.

Připojení spotřebiče k elektrické sítí musí provádět oprávněná osoba.

Do pevného rozvodu před spotřebičem musi byt zabudované zařízení pro odpojení spotřebiče od elektrické sítě, u něhož je vzdálenost rozpojených kontaktů všech pólů min. 3 mm. Doporučené připojení sporáku je třifázové pomoci sítové šňury typu H05RR-F5G-1,5 (dříve CGLG 5x1,5), jejíž konce upravte podle obr. 9. Konce vodiču je nutno zpevnit proti rozřípeňení nalisovanými koncovkami. Pro jednofázové připojení použjte přivodní šňuru typu H05RR-F3G-4 (dříve GGLG 3Cx4), konce vodiču upevněte podle obr. 5. Po upevnění konců vodičů pod hlavy šroubů ve svorkovnici založte šňuru do krabičky svorkovnice a zajistěje ji proti vytržení sponou (obr. 5). Nakonec zavřete víko krabice svorkovnice.

Instalaci sporáku smí provádět pouze oprávnéná osoba k této činnosti odbomé způsobilá. Oprávnéná osoba je povinna ušitav sporák tak, aby vafidlová deska byla ve vodorovné poloze, připojit sporák k elektrické rozvodné siti a překontrolovat jeho funkce. Instalace sporáku musí být potvrzena v záručním listu. Elektrický sporák je tepelný spotřebič, jehož instalace a umistání musí odpovídát ČSN 06 1008, ČSN 73 0823, ČSN 33 2180.

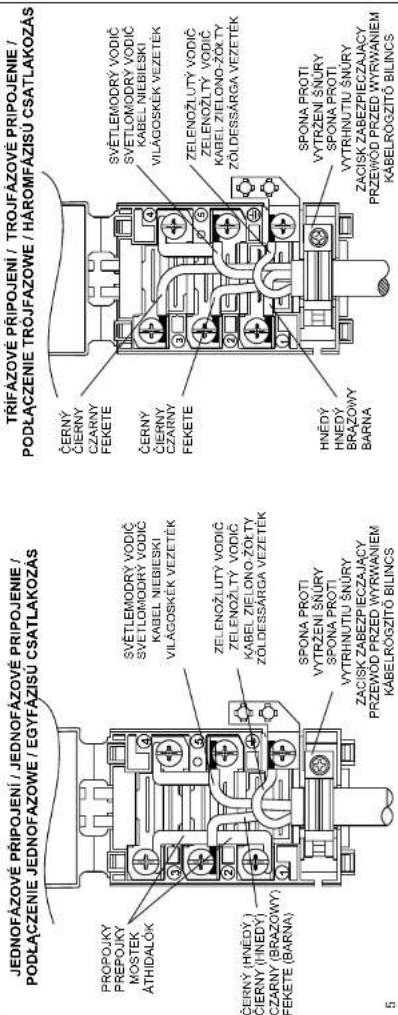

SCHÉMA PŘIPOJENÍ SVORKOVNICE K ELEKTRICKÉ SÍTI (OBR. 6):

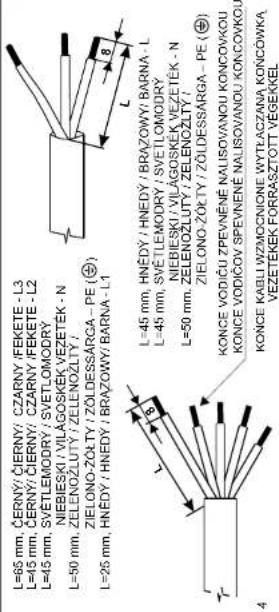

Pro připojení sporáku doporučujeme použit přivodní kabel:

- Cu 3 x 4 mm ^2 min.

• při jednofázovém připojení (jistič 35 - 38 A dle typu)
• Cu 5 x 1,5 mm² min.
• při třifázovém připojení (jistič 3x16 A)

DÜLEŽITÉ UPOZORNĚNÍ

Při jakékoliv demontáži a montáži elektrického sporáku, mimo jeho běžné použivání je nutno odpojit spotřebič od rozvodné elektrické sítě a zajistit jeho vypnutý stav.

Při instalaci spotřebiče je nutné z hlediska funkce spotřebiče, provést předevšim tyto úkony:

• kontrola správnosti připojení k elektrické sítí,
• kontrola funkce topných těles, ovládacích a regulačních prvků,
• předvedení zákazníkovi všech funkci spotřebiče a seznámení s jeho obsluhou a údržbou.

UPOZORNĚNÍ:

Elektricky sporák je spotřebič třidy I podle stupně ochrany před úrazem elektrickým proudem a musi být propojen s ochranným vodičem elektrické site.

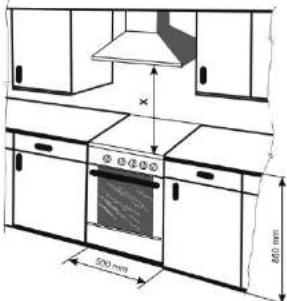

Umistění sporáku

„X“ - minimální vzdálenost 650 mm, dále dle doporučení výrobce odsavačů

Elektrický sporák je určen pro obyčejné prostředí podle ČSN 33 2000-3. Může být instalován do kuchyňské linky bez bočních mezer (minimální šílka 500 mm). Pro bezpečně vzdálenosti stěn a nábytku od sporáku platí ČSN 06 1008. Sporák může být vestavěn mezi skříňky s tepelnou odolnosti 100 °C nebo musi být tyto pokryty tepelně izolačním materiálem.

Sporák nesmí být umístěn na podstavci.

VÝŠKOVÁ STAVITELNOST SPORÁKU

Ustavení sporáku tak, aby vařidlová deska byla ve vodorovné poloze, případně úpravu jeho výšky, lze provést pomoci 4 stavěcích šroubů, které jsou součásti příslušenství spotřebiče.

• nakloňte sporák na boční hranu
• našroubujte plastové šrouby zespodu do predního a zadního otvoru příčky na jedné straně
• sporák nakloňte na opačnou stranu a šrouby našroubuite do otvorů na druhé straně sporáku
• srovnáni sporáku a další regulaci provádějte pomoci šroubováku z odkládacího prostoru sporáku.

POZNÁMKA:

Montáž výškové stavitelnosti (šroubů) není podmínkou, pokud výška a ustavení spotřebiče vyhovuje bez plastových šroubů.

UPOZORNĚNÍ:

Výrobce si vyhrazuje právo drobných změn návodu, vyplývajících z inovačních nebo technologických změn výrobku, které nemají vliv na funkcí výrobku.

6

TECHNICKÉ ÚDAJE
Elektrický sporák		CS 100 M	CS 712 M	CS 715 M	CS 711 M	CS 611 M	CS 615 M
Rozměry
Výška / šířka / hloubka (mm)		850 / 500 / 605
Vařidlová deska - elektrické varné zóny
Levá zadní (kW)		1,20	1,20	1,20	1,20	1,20	1,20
Levá přední (kW)		1,70	1,80	1,80	1,80	1,80	1,80
Levá přední – duozóna (kW)
Pravá zadní (kw)		1,70	1,70	1,70	1,70	1,70	1,70
Pravá přední (kW)		1,20	1,20	1,20	1,20	1,20	1,20
Trouba
Horní topné těleso (kW)		0,75	0,75	0,75	0,75	0,75	0,75
Spodní topné těleso (kW)		1,10	1,10	1,10	1,10	1,10	1,10
Grilovací topné těleso (kW)
Kruhové topné těleso (kW)			2,00	2,00	2,00	2,00	2,00
Ventilátor (W)			30 (35)	30 (35)	30 (35)	30 (35)	30 (35)
Osvětlení (W)		25
Min. / Max teplota v troubě		50 / 250 °C
Elektrické napětí		230 / 400 V ~
Celkový el. příkon (kW)		7,00	8,00	8,00	8,00	8,00	8,00
PŘÍSLUŠENSTVÍ		CS 100 M	CS 712 M	CS 715 M	CS 711 M	CS 611 M	CS 615 M
Rošt		+	+	+	+	+	+
Pekáč			+	+			+
Plech na pečení					+	+
Škrabka		+	+	+	+	+	+
Sada šroubů výškové stavitelnost		+	+	+	+	+	+
INFORMAČNÍ LIST
MODEL		CS 100 M	CS 712 M	CS 715 M	CS 711 M	CS 611 M	CS 615 M
A – Úspornější		B	A	A	A	A	A
B
C
D
E
F
G – Méně úsporná
Spotřeba energie (KWh)		0,94	0,79	0,79	0,79	0,79	0,79
Cas na upečení při standardní zátěži (min)		54,9	50	53,1	50	50	53,1
Spotřeba energie (KWh)			0,78	0,78	0,78	0,78	0,78
Cas na upečení při standardní zátěži (min)			44,4	43,4	44,4	44,4	43,4
Využitelný objem trouby		49	46	48	46	46	48
Velikost trouby
MALÁ
STŘEDNÍ		←	←	←	←	←	←
VELKÁ
Hlučnost (dB)			46	46	46	46	46
Nejmenší spotřeba energie (stanby) (W)
Plocha největšího plechu na pečení (cm2)		1230

FUNKCE TROUBY

TECHNICKÉ ÚDAJE
Elektrický sporák	CS 612 M	CS 816 M	CS 836 M	CS 937 M	CS 936 M
Rozměry
Výška / šířka / hloubka (mm)	850 / 500 / 605
Vařidlová deska - elektrické varné zóny
Levá zadní (kW)	1,20	1,20	1,20	1,20	1,20
Levá přední (kW)	1,70	1,80
Levá přední – duozóna (kW)			1,70	1,70	1,70
Pravá zadní (kw)	1,70	1,70	1,70	1,70	1,70
Pravá přední (kW)	1,20	1,20	1,20	1,20	1,20
Trouba
Horní topné těleso (kW)	0,75	0,75	0,75	0,75	0,75
Spodní topné těleso (kW)	1,10	1,10	1,10	1,10	1,10
Grilovací topné těleso (kW)		1,85	1,85	1,85
Kruhové topné těleso (kW)	2,00	2,00	2,00	2,00	2,00
Ventilátor (W)	30 (35)	30 (35)	30 (35)	30 (35)	30 (35)
Osvětlení (W)	25
Min. / Max teplota v troubě	50 / 250 °C
Elektrické napětí	230 / 400 V ~
Celkový el. příkon (kW)	8,00	9,10	9,00	9,00	9,00
PŘÍSLUŠENSTVÍ	CS 612 M	CS 816 M	CS 836 M	CS 937 M	CS 936 M
Rošt	+	+	+	+	+
Pekáč	+	+	+	+	+
Plech na pečení		+	+	+	+
Škrabka	+	+	+	+	+
Sada šroubů výškové stavitelnost	+	+	+	+	+
Výsuvně rošty				+
INFORMAČNÍ LIST
MODEL	CS 612 M	CS 816 M	CS 836 M	CS 937 M	CS 936 M
A – UspornějšíBCDEFG – Méně úsporná	A	A	A	A	A
Spotřeba energie (KWh) [IMAGE]	0,79	0,79	0,79		0,79
Čas na upečení při standardní zátěži (min)	50	53,1	53,1		53,1
Spotřeba energie (KWh) [IMAGE]	0,78	0,78	0,78	0,79	0,78
Čas na upečení při standardní zátěži (min)	44,4	43,4	43,4	44,3	43,4
Využitelný objem trouby	46	48	48	48	48
Velikost trouby
MALA
STŘEDNÍ	←	←	←	←	←
VELKA
Hlučnost (dB)	46	46	46	46	46
Nejmenší spotřeba energie (stanby) (W)
Plocha největsího piechu na pečení (cm3)	1230

SAP 390331

Vážený zákazník,

Gombik prepínača funkcií růry prepnite do funkcie „homé a dolné vyhrievacie teleso“. Na temostate nastavle 250 °C a růru nechajte v činnosti pri zavretých dvierkach po dobu 1 hodiny. Zaistite riadne vetranie miestnosti. Týmto procesom dôjde k odstráneniu konzervácie a pachov růry pred prým pečením.

OBSLUHA SPORÁKA

UPOZORNENIE:

Stručné zásady pre použivanie sklokeramických platni:

Nepokryvejte dno růy alobalom, nekladte priamo na dno růy plech, pekáč, nádobu s potravinou ani potravinu samotnú. Prikrytie spôsobuje miestne prehrievaniu dna růy a povrch dna růy sa môže týmto konanim nezvratne poškodíť.

VKLADANIE ROŠTU DO RÚRY

Doiné vyhrievacie teleso hreje spoločne s kruhovým vyhrievacím telesom a ventilátorom. Teplotu je možné nastavíť termostatom.

Odstraňujte ihned v horúcom stave žiletkovou škrabkou, pretože inak dôjde k trvalejšim stopám chemickou reakciou. Po vychladnutí vyčistite obvyklým spôsobom.

KOVOVO SA LESKNÚCE ŠKVRNY
