INSTRUKCJA OBSŁUGI IS 985 MW Mora

- Cu 5 x 1,5 mm² min. - pri trojfázovom pripojení (istič 3x16A)

Szanowni użytkownicy,

zakupili Państwo produkt z naszej nowej serii kuchni elektrycznych. Naszym życzeniem jest, by nasz produkt dobrze Państwu służył. Podczas jego użytkowania należy przestrzegać określonych reguł. W Państwa interesie leży zatem dokładne przestudiowanie niniejszej instrukcji i użytkowanie wyrobu zgodnie z zawartymi w niej wskazówkami.

WAŻNE INFORMACJE, WSKAZÓWKI I ZALECENIA

• Proszę sprawdzić, czy dane o napięciu zasilającym, podane na tabliczce znamionowej, która umieszczona jest na przedniej listwie widocznej po wyjęciu szuflady kuchni, zgodne są z napięciem zasilania elektrycznego w Państwa sieci elektrycznej.
• Wyrób musi zostać przyłączony do sieci elektrycznej zgodnie ze schematem podłączenia.
• Instalacji Państwa kuchni może dokonać tylko firma, posiadająca wymagane uprawnienia (patrz Karta Gwarancyjna).
• Firma dokonująca instalacji musi potwierdzić ten fakt w Karcie Gwarancyjnej wyrobu.
• Na przyłączu kuchni do sieci elektrycznej musi być umieszczone urządzenie umożliwiające szybkie odcięcie kuchni od zasilania. Odległość styków w stanie wyłączonym musi wynosić minimum 3 mm (w dalszej części Instrukcji urządzenie to będzie nazywane wyłącznikiem głównym).
• Kuchnia może być wykorzystywana tylko do obróbki cieplnej artykułów spożywczych. Nie wolno wykorzystywać kuchni do ogrzewania pomieszczeń, ponieważ istnieje ryzyko przeciążenia i uszkodzenia urządzenia. Gwarancja producenta nie obejmuje usterek powstałych na skutek nieprawidłowego użytkowania kuchni.
• Niedopuszczalne jest umieszczanie materiałów palnych w pobliżu pół grzejnych, elementów grzejnych piekarnika oraz w szufladzie (schowku).
• Proszę sprawdzić, czy kable innych urządzeń użytkowanych w kuchni nie dotykają pola grzejnego lub innych części kuchni.
• Jeżeli kuchnia nie jest używana - wszystkie przełączniki powinny być wyłączone.
• Zaleca się, aby co najmniej raz na dwa lata firma posiadająca odpowiednie uprawnienia dokonała przeglądu i konserwacji urządzenia. Zapobiegnie to występowaniu usterek w pracy urządzenia i przedłuży jego żywotność.
• Podczas czyszczenia i napraw kuchnia musi być odłączona od sieci elektrycznej (rozłączone styki wyłącznika głównego).
• Kuchnia nie może być umieszczona na podstawkach.
• W przypadku stwierdzenia usterki w instalacji elektrycznej - nie wolno usuwać jej samemu. W takiej sytuacji należy zaprzestać eksploatacji urządzenia i wezwać do usunięcia usterek uprawnioną firmę.
• W przypadku niedotrzymania wskazówek i zaleceń podanych w niniejszej instrukcji

producent nie odpowiada za powstanie ewentualnych szkód.

- Do czysczenia kuchni nie wolno używać oczyszczaczy parowych.

- To urządzenie nie jest przeznaczone do użytkowania przez dzieci i osoby upośledzone fizycznie i umysłowo oraz osoby, które nie są mentalnie do tego przygotowane lub którym brak doświadczenia i wiedzy nie pozwala na bezpieczną obsługę tego urządzenia. Osoby te mogą warunkowo obsługiwać urządzenie, jeśli będą pod stałą kontrolą osoby dorosłej lub zostały poinstruowane z zakresu obsługi urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo. Należy dopilnować aby dzieci nie bawiły się urządzeniem.

UWAGA!

Podczas używania ceramicznej płyty indukcyjnej NIE WOLNO STOSOWAĆ żadnych dodatkowych elementów (na przykład tzw. krążków redukcyjnych lub podkładek indukcyjnych, które umożliwiają używanie naczyń z niemagentycznym dnem) między dnem naczynia a powierzchnią płyty. Używanie takich elementów może doprowadzić do uszkodzenia płyty indukcyjnej oraz spowodować wysokie ryzyko poparzenia.

UWAGA!

W przypadku stwierdzenia jakichkolwiek pęknięć na powierzchni płyty należy natychmiast odłączyć kuchnię od sieci elektrycznej.

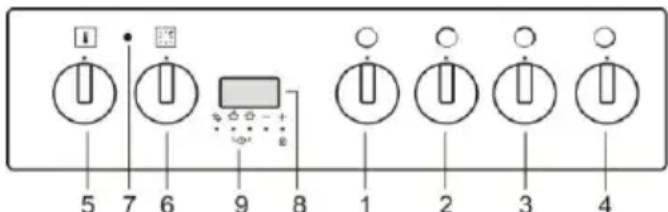

ELEMENT STERUJĄCE KUCHNI

1. Pokrętło lewego przedniego pola grzejnego
2. Pokrętło lewego tylnego pola grzejnego
3. Pokrętło prawego tylnego pola grzejnego
4. Pokrętło prawego przedniego pola grzejnego
5. Termostat piekarnika
6. Przełącznik funkcji piekarnika
7. Sygnalizacja funkcji termostatu
8. Programator elektroniczny
9. Przycisk sterujący programátora elektronicznego

ZASADY OBOWIAŻUJĄCE PRZY PIERWSZYM URUCHOMIENIU

- Przed pierwszym włączeniem kuchni należy usunąć całość opakowania. Różne części i komponenty można przeznaczyć na recykling. Należy stosować się do obowiązujących w tym względzie przepisów.

- Przed pierwszym włączeniem, kuchnia musi zostać wyczyszczona (włącznie z piekarnikiem) i jej wyposażeniem.

• Po wyschnięciu oczyszczonych powierzchni należy włączyć wyłącznik główny i dalej postępować zgodnie z instrukcją.
• Informujemy, że nie wolno czyścić i demontować innych części kuchni, niż podane w rozdziale „Czyszczenie i konserwacja kuchni”.

PIEKARNIK

Pokrętło przełącznika funkcji piekarnika ustawić w pozycji “grzałka górna i dolna”. Pokrętło termostatu ustawić na temp. 250 °C. Włączony piekarnik pozostawić przez ok. 1 godz. (przy zamkniętych drzwiczkach piekarnika). Zapewnić należyte wietrzenie pomieszczenia. W ten sposób zostaną usunięte środki konserwujące i zapachy przed pierwszym użytkowaniem piekarnika.

UŻYTKOWANIE KUCHNI

UWAGA:

• Kuchnię mogą użytkować – zgodnie z niniejszą instrukcją – wyłącznie osoby dorosłe. W pomieszczeniu, gdzie znajduje się kuchnia, nie wolno pozostawiać dzieci bez opieki.. Użytkowanie kuchni elektrycznej wymaga nieustającego nadzoru.

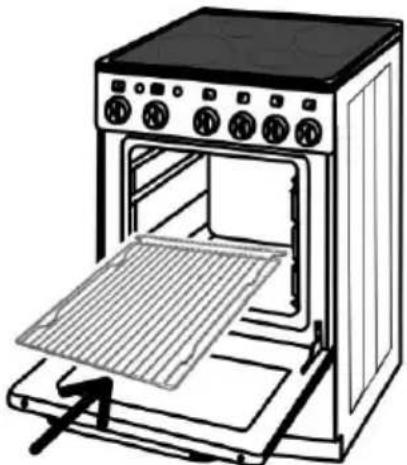

• Blacha do pieczenia znajdująca się w rowkach piekarnika może być obciążona maksymalną masą 3 kg. Ruszt wraz z brytfanną lub blachą może być obciążony maks. masą 7 kg.
• Blacha do pieczenia i brytfanna nie są przeznaczone do długotrwałego przechowywania żywności (dłużej niż 48 godzin). Przy dłuższym przechowywaniu żywności, należy ją przełożyć do odpowiedniego naczynia.

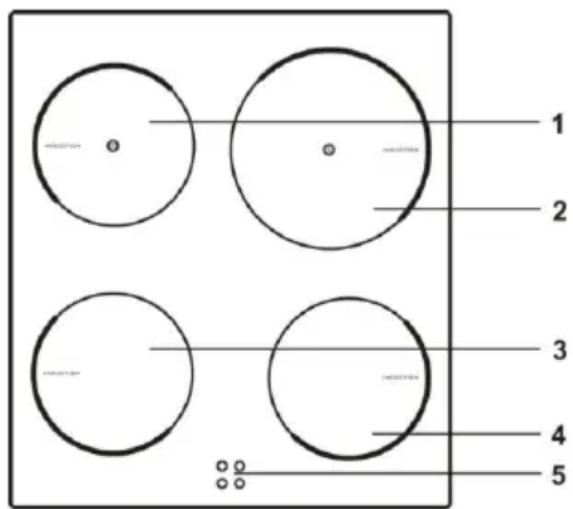

PŁYTA CERAMICZNA

1. Lewa tylna strefa grzewcza - INDUKCYJNA
2. Prawa tylna strefa grzewcza – INDUKCYJNA
3. Lewa przednia strefa grzewcza – INDUKCYJNA
4. Prawa przednia strefa grzewcza – INDUKCYJNA
5. Moduł do wyświetlania mocy, czyli ciepła szczątkowego

ZÁSADA DZIAŁANIA INDUKCYJNEJ PŁYTY GRZEWCZEJ

Płyta posiada strefy grzewcze o wysokiej mocy. Uzwojenia indukcyjnych stref grzewczych są zainstalowane pod powierzchnią szkloceramiczną. Ciepło jest generowane bezpośrednio w dnie garnka, dokładnie tam, gdzie jest najbardziej potrzebne, bez strat przy przejściu przez płytę szkloceramiczną. Dzięki takiej konstrukcji zużycie energii jest znacznie niższe, niż tradycyjnych płyt grzewczych, które pracują na zasadzie promieniowania cieplnego. Powierzchnia płyty szkloceramicznej jest jednak nagrzana ciepłem wygenerowanym w dnie garnka. To ciepło nazywa się „szczątkowym”, jest obecne po wyłączeniu strefy grzewczej.

WAŻNE OSTRZEŻENIE!

Jeśli na gorącej powierzchni płyty ceramicznej roztopi się jakikołwiek przedmiot z plastiku, folii kuchennej, cukru albo potrawy zawierającej cukier, należy je usunąć natychmiast (dopóki płyta jest jeszcze gorąca) przy pomocy skrobaka.

Roztopione – plastik, folię cukier lub potrawy zawierające dużo cukru – należy usunąć także z powierzchni dna garnka. Zapobiegnie się wtedy podrapaniu płyty ceramicznej.

NACZYNIA PRZEZNACZONE DO GOTOWANIA NA INDUKCYJNEJ PŁYCIE GRZEJNEJ

• Indukcyjna płyta grzejna będzie działać prawidłowo, jeśli będą używane właściwe naczynia kuchenne.
• Podczas gotowania naczynie musi być ustawione dokładnie na środku pola grzejnego.
• Właściwe naczynia to takie, które podlegają procesowi indukcji tzn. wykonane ze stali, z emaliowanej stali lub stopu stali. Nie należy używać naczyń z miedzianym lub aluminiowym dnem.
• Podczas korzystania z szybkowaru, należy kontrolować przebieg gotowania, dopóki naczynie nie osiągnie właściwego ciśnienia. Na początku gotowania pole grzejne należy włączyć na najwyższą moc, następnie zgodnie z zaleceniami producenta szybkowaru, zmniejszyć moc pola grzejnego przy pomocy właściwego sensora.
• Używać wyłącznie naczyń z płaskim dnem! Wklęsłe lub wypukłe dno (pofaldowane lub faliste) może zakłócać działanie ochrony przed przegrzaniem i płyta grzewcza może się nadmiernie nagrzać. To mogłoby prowadzić do powstania pęknięć szklanej powierzchni i do

zniszczenia naczynia. Gwarancja nie dotyczy uszkodzeń spowodowanych użyciem niewłaściwych naczyń lub przegrzaniem pustych garnków lub naczyń (bez zawartości).

- Podczas zakupu naczyń kuchennych prosimy o zwrócenie uwagi na przeznaczenie “nadaje się do ogrzewania indukcyjnego”.

Używać wyłącznie naczyń, które nadają się do gotowania elektrycznego lub indukcyjnego, tzn. z:

• grubym dnem (minimalnie 2,25 mm),
• płaskim dnem.

Pole grzejne	Minimalna średnica dna naczynia
160 mm	110 mm
200 mm	145 mm

BADANIA NACZYNIA MAGNESEM

Przy pomocy mniejszego magnesu można łatwo sprawdzić czy dno naczynia można namagnesować. Należy używać tylko tych naczyń, do których dna magnes przylegnie.

ROZPOZNANIE GARNKA PRZEZ INDUKCYJNE POLE GRZEWCZE

• Jeżeli pole grzewcze jest włączone i nie jest na nim postawiony garnek, lub jest on zbyt mały to nie ma przepływu energii. Ostrzega o tym mrugający symbol
• Jeżeli na polu grzewczym, zostanie postawiony garnek o odpowiedniej wielkości, włączy się nastawiony stopień mocy i wyświetl i odpowiadająca mu cyfra. Przepływ energii będzie przerwany, jeżeli garnek zostanie zdjęty z pola grzewczego. Na wyświetlaczu stopnia mocy, zacznie mrugać symbol
• Jeżeli na polu grzewczym, zostanie postawiony mniejszy garnek, ale o średnicy nie mniejszej niż minimalna średnica potrzebna do uruchomienia pola, to zostanie dostarczona tylko taka moc, która odpowiada wymiarowi garnka.

Pole grzejne może ulec uszkodzeniu:

• Jeśli ustawione będzie na nim puste naczynie.
• Przed ustawieniem naczynia na pole grzejne, należy dokładnie osuszyć jego dno, aby nie doszło do zaburzeń w przewodzeniu ciepła przez co pole grzejne może ulec uszkodzeniu.

- Do gotowania i pieczenia bądź smażenia należy używać naczyń, które można namagnesować, a więc naczyń ze stali, naczyń emaliowanych lub naczyń ze staliwa. Jedynie w takim wypadku będzie działało pole indukcyjne.

STOPNIE MOCY

Intensywność grzania strefy grzewczej można nastawić na różnym poziomie.

W tabeli są podane przykłady zastosowań dla każdego stopnia mocy.

Stopień	Przeznaczenie
0	Wyłączenie, wykorzystanie mocy resztkowej
1 - 2	Podtrzymywanie temperatury potrawy, powolne gotowanie mniejszych ilości potraw (najniższe ustawienie)
3	Powolne gotowanie (kontynuowanie gotowania po mocniejszym podgrzewaniu)
4 - 5	Powolne gotowanie (kontynuacja gotowania) większych ilości potrawy, pieczenie większych porcji.
6	Pieczenie, zapiekanie potraw.
7 - 8	Pieczenie.
9	Rozpoczęcie gotowania lub pieczenia, pieczenie.
P	Specjalny najwyższy stopień mocy przeznaczony do obróbki bardzo dużychilości potraw »Power boost« (tylko niektóre modele)

PORADY DOTYCZĄCE OSZCZĘDNEGO ZUŻYCIA ENERGII

• Podczas zakupu naczyń do gotowania proszę pamiętać, że bardzo często producent podając średnicę naczynia, podaje wymiar pokrywki, która jest zawsze większa niż jego dno.
• Garnki ciśnieniowe (parowary) działają na zasadzie zwiększonego ciśnienia w ciasno zamkniętym wnętrzu, dlatego są bardziej oszczędne w zużyciu energii elektrycznej i czasu.
• Należy pamiętać by w parowarze była dostateczna ilość wody, gdyż w przypadku gdy parowar będzie pusty, może dojść do jego przegrzania i w efekcie uszkodzenia zarówno garnka jak i pola grzejnego.
• Garnki i naczynia należy zawsze jeśli to możliwe przykrywać pokrywką o właściwej wielkości.
• Należy używać garnków, których wielkość odpowiada ilości przygotowywanej potrawy. Używanie dużych garnków, zapelnionych tylko częściowo, powoduje większe zużycie energii.

OBSŁUGA PŁYTY GRZEWCZEJ

• Włączyć strefy grzewcze z pomocą pokręteł na panelu do obsługi.
• Symbole obok pokręteł oznaczają, które pokrętło obsługuje którą strefę grzewczą.
• Można nastawić dziewięć różnych stopni intensywności grzania strefy grzewczej (1–9) plus P (Power Boost – podwyższona intensywność).
• Pobór mocy do ogrzewani również jest wyświetlany na wyświetlaczu na płycie szkloceramicznej.
• Wyświetlanie jest aktywne przez czas dziesięciu sekund po wyłączeniu wszystkich stref grzewczych.

POWER BOOST

Uwaga:

Strefa grzewcza z symbolem P posiada funkcję Power Boost.

W tej strefie podwyższoną intensywność grzania włącza się na 5 minut a następnie przełącza się na stopnień 9.

Włączenie funkcji Power Boost

- Obracać pokrętem w prawo na symbol „P“. Na wyświetlaczu stopnia mocy pojawi się „P“.

Przedwczesne wyłączenie funkcji Power Boost

- Funkcja Power Boost wyłączy się, jak tylko obniży się stopień mocy.

BEZPIECZNIK DZIECIĘCY

Można uruchomić zamek dziecięcy w celu uniemożliwienia włączenia lub użycia stref grzewczych. W ten sposób można zabezpieczyć urządzenie przed manipulacją przez dzieci.

Włączenie zamka dziecięcego

• Zamek dziecięcy można włączyć, kiedy są wyłączone wszystkie strefy grzewcze.
• Obracać jednocześnie i przytrzymać krótko dwa pokrętła (dwóch lewych stref grzewczych) w lewo na symbol A.
• Na wszystkich wyświetlaczach pojawi się „L“. Teraz zamek dziecięcy jest aktywny.
• W razie obrócenia jakimkolwiek pokrętem na wszystkich wyświetlaczach pojawi się „L“.

Wyłączenie zamka dziecięcego

Obracać jednocześnie dwoma pokrętłami (dwóch lewych stef grzewczych) w lewo na symbol A i krótko je przytrzymać.

WYŚWIETLANIE CIEPŁA SZCZĄTKOWEGO

Szkłoceramiczna płyta grzewcza osiada również wyświetlacz „H“ do wyświetlania ciepła szczątkowego. Strefa grzewcza nie musi być ogrzewana bezpośrednio, ale część ciepła wraca z powrotem z dna garnka.

Jeżeli obok którejś strefy grzewczej świeci „H“ po jej wyłączeniu, ciepło szczątkowe może zostać wykorzystane do utrzymywania pokarmu w ciepły stanie lub do rozpuszczania (topienia tłuszczu). Chociaż symbol „H“ zniknie, strefa grzewcza może być gorąca. Należy zachować ostrożność, ponieważ grozi ryzyko poparzenia.

FUNKCJA SZYBKIEGO NAGRZEWANIA

Wszystkie cztery strefy grzewcze posiadają specjalną funkcję, która strefę grzewczą po jej włączeniu włącza na maksymalną moc bez względu na aktualne nastawienie mocy. Po chwili moc grzania przełączy się z powrotem na nastawioną wartość (od 1 do 9).

Jeżeli ta funkcja jest wykorzystywana, należy nastawić tylko stopień mocy, który będzie włączony po wyłączeniu funkcji początkowego szybkiego nagrzewania.

Korzystanie z funkcji szybkiego nagrzewania zalecamy w następujących przypadkach:

- Pokarmy, które są na początku gotowania zimne i trzeba je nagrzać i gotować długo (np. duszone mięso wołowe); funkcja szybkiego nagrzewania umożliwia to bez nieustannego kontrolowania płyty grzewczej i zmiany stopnia mocy.

Korzystania z funkcji początkowego szybkiego nagrzewania nie zalecamy w następujących przypadkach:

• Pokarmy, które się smaży lub piecze/dusi i trzeba je często obracać, pokarmy, które wymagają podlewania i mieszania.
• Knedle lub ciasta z dużą ilości płynów.
• Dania, które trzeba gotować długo w szybkowarze.

Włączenie funkcji automatycznego szybkiego nagrzewania:

• Obrócić pokrętłem w prawo na symbol „A“ i przytrzymać je dwie sekundy do usłyszenia zapiszczenia. Nastawić żądany stopień gotowania. Na wyświetlaczu stopni mocy będzie na przemian wyświetlany symbol „A“ i wybrany stopień mocy.
• Po upływie czasu podwyższonej mocy do nagrzewania strefa grzewcza automatycznie przełączy się na wybrany stopień, który będzie wyświetlony ciągle.

Przedwczesne wyłączenie funkcji szybkiego nagrzewania:

- Funkcję szybkiego nagrzewania wyłącza się obniżając stopień mocy.

Uwaga:

- Jeżeli pokrętło stopnia mocy jest w pozycji „0“ po włączeniu funkcji szybkiego nagrzewania, to znaczy kiedy nie jest nastawiony żaden stopień gotowania, funkcja szybkiego nagrzewania wyłącza się po trzech sekundach. - Jeżeli garnek ze strefy grzewczej zostanie i do dziesięciu sekund nie zostanie postawiony z powrotem, proces szybkiego nagrzewania odnowi się i dokończy.

Wybrany stopień mocy	Czas trwania automatycznego nagrzewania z podwyższoną mocą (w sekundach)
1	48
2	144
3	230
4	312
5	408
6	120
7	168
8	216
9

OGRANICZENIE CZASU DZIAŁANIA

Wybrany stopień mocy	Ilość czasu do zadziałania wyłącznika bezpieczeństwa ( w godzinach)
1	6
2	6
3	5
4	5
5	4
6	1,5
7	1,5
8	1,5
9	1,5
P	1,5

Maksymalne, nieprzerwane działanie każdego pola jest ograniczone czasowo. Czas działania pokazuje powyższa tabela. Jeśli pole zostanie wyłączone poprzez wyłącznik bezpieczeństwa, na wskaźniku danego pola świeci się „0” lub „H” jeśli w polu pozostała jeszcze moc resztkowa.

Strefę grzewczą można następnie wyłączyć z pomocą pokrętła nastawienia mocy.

Przykład:

Pole grzejne zostało ustawione na 6 stopniu mocy. Jeżeli nastawienie strefy grzewczej nie zmieni się, zabezpieczenie wyłączyć tę strefę po półtora godziny.

ZABEZPIECZENIE PRZED PRZEGRZANIEM

- Każde pole grzejne wyposażone jest w wentylator chłodzący, zabezpieczający system

elektroniczny przed przegrzaniem, działa on podczas samego gotowania jak również i przez pewien czas po jego zakończeniu, gdy symbol »H« świeci.

• Indukcyjna płyta grzejna wyposażona jest w specjalny bezpiecznik, zabezpieczający przed przegrzaniem, a tym samym wystąpieniem uszkodzeń w systemie elektronicznym urządzenia.
• Bezpiecznik działa na wszystkich stopniach mocy.
• Jeśli temperatura pola grzejnego silnie wzrośnie, jako pierwsze automatycznie zmniejszy się moc ogrzewania. W przypadku gdy to nie wystarcza, moc ogrzewania pół nadal ulega zmniejszeniu aż do momentu gdy system bezpieczeństwa wyłączy pola grzejne całkowicie. W tym wypadku na wskaźniku pojawi się E2. Po ochłodzeniu się płyty grzejnej, ponownie do dyspozycji będzie cała jej moc.

SYGNALIZACJA USTERKI
E2	PRZEGRZANIE POLA GRZEWCZEGODo przegrzania pola grzewczego możedojść na przykład przy pozostawieniupustego naczynia na włączonym polugrzewczym (przy wygotowaniu się jegozawartości).W takim przypadku pozostawić urządzenieaż wystygnie.
E3	NIEODPOWIEDNIE NACZYNIEStrata magnetycznych właściwości poprzegrzaniu dna naczynia.
E4	BŁĘDNA KONFIGURACJA POLAGRZEW CZEGOZwrócić się do autoryzowanego serwisu.
W przypadku gdy zostanie wyświetlony inny kodusterki, zwrócić się do autoryzowanego serwisu.

NORMALNY HAŁAS PODCZAS PRACY URZĄDZENIA Z OGRZEWANIEM INDUKCYJNYM

Po włączeniu ogrzewania na maksymalną moc lub w zależności od wybranego typu naczyń urządzenie może wydawać dźwięki, np. huczenie, piszczenie lub trzeszczenie. Dźwięki zanikną po obniżeniu stopnia ogrzewania. Ilość gotowanego pokarmu i sposób gotowania może mieć wpływ na intensywność dźwięków. Urządzenie posiada wentylator chłodzący, który włącza się w razie osiągnięcia wyższej temperatury. Wentylator może pracować również po wyłączeniu stref grzewczych, jeżeli temperatura jest wciąż wysoka.

Podane dźwięki są normalnym zjawiskiem podczas ogrzewania indukcyjnego i nie są objawem żadnej usterki.

Producent nie odpowiada za uszkodzenia mechaniczne płyty ceramicznej, oraz za zmiany które powstały w wyniku stosowania nieodpowiednich naczyń lub w wyniku niewłaściwego użytkowania.

PIEKARNIK WEWNETRZNA PRZESTRZEŃ PIEKARNIKA

Piekarnik z gładkimi ścianami posiada boczne prowadnice służące do wsuwania rusztu i blachy. W piekarniku się grzałką gorna, grzałką grilla i grzałką dolną. W tylnej części piekarnika pod pokrywą rozdzielczą znajduje się wentylator i grzałka okrągła (termoobieg).

WŁĄCZENIE I WYŁĄCZENIE PIEKARNIKA

Wymagany tryb pracy piekarnika nastawia się przez przekręcenie pokrętła sterowania pracy piekarnika. Pokrętłem można kręcić w obie strony. Wartość temperatury ustawia się przy pomocy pokrętła termostatu piekarnika. Wymaganą temperaturę wewnątrz piekarnika utrzymuje termostat, w zakresie 50 - 250 °C. Przekręcając pokrętło termostatu w prawo nastawiamy wyższą temperaturę. Przekręcając w odwrotnym kierunku obniżamy temperaturę.

Pokrętłem termostatu można kręcić tylko w jedna strone, przy przekreceniu pozycji zerowej termostat zostanie uszkodzony.

UWAGA:

Nie wolno przykrywać dna piekarnika folią aluminiową. Nie wolno kłaść bezpośrednio na dno piekarnika blach, brytfann lub naczyń z potrawami jak również bezpośrednio samych potraw. Przykrycie dna piekarnika, spowoduje jego miejscowe przegrzewanie i nieodwracalne uszkodzenie.

WKŁADANIE RUSZTU DO PIEKARNIKA

Odrębne oświetlenie piekarnika. Światło pali się cały czas podczas pracy piekarnika.

Statyczne ogrzewanie piekarnika przy pomocy górnej i dolnej grzałki. Termostat działa w zakresie temperatur 50 ÷ 250 °C.

Grillowanie grzałką z wykorzystaniem podczerwieni. Termostat nastawiony na temperaturę maksymalną.

Grillowanie + włączony wentylator. Temperatura z powodu obiegu powietrza jest wyższa w górnych partiach piekarnika (nad rusztem lub brytfanną). Termostat działa w zakresie temperatur 50 ÷ 250 °C. Uwaga: Funkcja jest odpowiednia do grillowania lub pieczenia większych kawałków mięsa przy wyższej temperaturze.

Jednoczesne działanie grzałki dolnej, grzałki okrągłej oraz wentylatora. Temperatura regulowana termostatem.

Uwaga: Funkcja przeznaczona jest do szybkiego nagrzewania piekarnika przed pieczeniem właściwym. Po osiągnięciu wymaganej temperatury należy piekarnik przełączyć na wybraną funkcję pieczenia.

Jednoczesne działanie grzałki okrągłej oraz wentylatora. Obieg powietrza powoduje wyrównywanie temperatury w całym piekarniku. Termostat działa w zakresietemperatur 50 ÷ 250°C.

Uwaga: Można piec dania na dwóch blachach jednocześnie. Odpowiednie zwłaszcza w przypadku pieczywa oraz większej ilości dań.

Ten tryb nastawy funkcji piekarnika przeznaczony jest do suszenia oraz rozmrażania żywności. Wentylator w ruchu, termostat wyłączony (lub nastawiony na min.). Włączony wentylator powoduje intensywny obieg powietrza w piekarniku.

Uwaga: Funkcja przydatna do rozmrażania dań czy półproduktów.

Ciepło pochodzące od dolnej grzałki rozprowadzane jest wentylatorem. Obieg powietrza powoduje wyrównywanie temperatury w całym piekarniku. Termostat działa w zakresie temperatur 50 ÷ 250° C.

Grzałkę dolną - Aqua clean można również używać do czyszczenia piekarnika. Szczegóły dotyczące czyszczenia, można przeczytać w rozdziale "Czyszczenie i konserwacja".

AQUA Clean (patrz rozdział „Czyszczenie“).

ZALECENIA I RADY

Podajemy orientacyjne, zalecane temperatury wnętrza piekarnika przy przygotowywaniu potraw:

50 – 70 °C - suszenie

80 - 100 °C - sterylizacja

130 - 150 °C - duszenie

180 - 220 °C - pieczenie ciast

220 - 250 °C - pieczenie mięsa

Dokładną temperaturę przygotowywania poszczególnych potraw należy określić w sposób doświadczalny. Dobrze jest wstępnie ogrzać piekarnik do określonej temperatury - przed umieszczeniem w nim potrawy. Lampka sygnalizacyjna termostatu pali się, jeśli nie została osiągnięta założona (zaprogramowana) wartość temperatury wewnątrz piekarnika. Po osiągnięciu zaprogramowanej temperatury – lampka sygnalizacyjna termostatu gaśnie.

Ruszt piekarnika, na którym umieszczono blachę lub brytfannę najlepiej umieścić w drugim rowku w ściance od dołu piekarnika. W miarę możliwości, należy do minimum ograniczyć otwieranie drzwiczek piekarnika, gdyż dochodzi do nagłych zmian temperatury wewnątrz piekarnika - przedłuża się czas obróbki termicznej, może dojść do przypalenia potraw.

GRILLOWANIE

Grillować można tylko przy zamkniętych drzwiczkach piekarnika. Pozycja umieszczenia rusztu zależy od masy i rodzaju grillowanego dania.

UWAGA:

Podczas grillowania może dojść do dużego nagrzania niektórych elementów kuchni (drzwiczki i przylegające do piekarnika elementy kuchni) - należy zabronić dostępu do kuchni dzieciom.

• Przygotowaną potrawę położyć na ruszcie.
• Aby w trakcie pieczenia zbierać wyciekający z grillowanych dań sos można do niższych rowków w bocznych ścianach piekarnika wsunąć blachę lub wstawić brytfannę na dno piekarnika.

CZYSZCZENIE I KONSERWACJA KUCHNI

Przy czyszczeniu i konserwacji kuchni należy przestrzegać następujących zasad:

• Wszystkie pokrętła ustawić w pozycji "WYŁĄCZONE".
• Odłączyć kuchenkę od sieci elektrycznej, wyłącznik główny musi być w pozycji "WYŁĄCZONE".
• Odczekać aż kuchnia ostygnie.

Powierzchnię kuchni należy czyścić przy pomocy mokrej szmatki albo gąbki a następnie wytrzeć do sucha. Przy dużym zanieczyszczeniu stosować zalecane środki do czyszczenia. Płyte ceramiczną po ostygnięciu należy czyścić po każdym użyciu, gdyż nawet najmniejsze zabrudzenie przypiecze się do płyty przy kolejnym jej włączeniu. Nie wolno stosować środków o działaniu ścierającym, wełny stalowej, gąbek do szorowania z powierzchnią szorstką, past i mleczek do szorowania oraz gąbek i ścierek wykorzystywanych poprzednio do innych celów. Wymienione środki mogą spowodować zadrapania powierzchni płyty ceramicznej. Dobrze jest nanieść na wystudzoną płytę ceramiczną specjalny środek czyszczący.

USUWANIE LEKKICH ZABRUDZEŃ-

Nieduże zanieczyszczenia usuwa się przy pomocy wilgotnej ściereczki. Resztki środka myjącego usunąć przy pomocy zimnej wody i osuszyć całą powierzchnię płyty. Ślady po wodzie, które powstały po wykipieniu można usunąć przy pomocy octu albo soku z cytryny.

USUWANIE WIEKSZYCH ZABRUDZEŃ

Większe zanieczyszczenia usuwa się przez naniesienie i roztarcie na powierzchni płyty ceramicznej stężonego środka myjącego. Przypalone zanieczyszczenia można usunąć przy pomocy skrobaka żyletkowego. Po usunięciu zanieczyszczeń i po zastosowaniu środka czyszczącego należy umyć płytę zimną wodą i osuszyć. Pozostawione resztki środków czyszczących mogą po ponownym włączeniu płyty działać agresywnie.

ZABRUDZENIA OD CUKRU I WYROBÓW ZAWIERAJĄCYCH DUŻO CUKRU (MARMOLADY, GALARETKI, SYROPY), ZASKORUPIENIA

należy usuwać natychmiast - przed wystygnięciem, przy pomocy skrobaka żyletkowego, będącego na wyposażeniu kuchni. W przeciwnym wypadku mogą powstać trwałe ślady wskutek reakcji chemicznej. Po wystygnięciu płyty należy wyczyścić ją w zwykły sposób.

PLAMY Z METALICZNYM POŁYSKIEM

powstają wskutek otarcia dna garnka aluminiowego albo zastosowania nieodpowiedniego środka czyszczącego. Zanieczyszczenia tego typu można usunąć przez wielokrotne czyszczenie. Zmiany zabarwienia na powierzchni płyty ceramicznej powstają przeważnie jako konsekwencja nieusunięcia przypalonych resztek. Nie mają one wpływu na działanie płyty ceramicznej, gdyż nie następują w niej zmiany materiałowe.

OTARCIA ORNAMENTYKI -

mogą powstać przez stosowanie agresywnych środków czyszczących albo tariem dna garnków o powierzchnię płyty ceramicznej. Na powierzchni płyty powstaje ciemna plama.

UWAGA:

Przy długotrwałym nieusuwaniu plam po cukrze i daniach zawierających cukier może dojść do nieusuwalnych uszkodzeń płyty ceramicznej.

PIEKARNIK

Piekarnik należy czyścić przy użyciu detergentów lub specjalnych środków do czyszczenia piekarnika. Przypalone resztki należy zmoczyć, zetrzeć szczoteczką i wytrzeć szmatką. Nie wolno ich usuwać przy pomocy ostrych przedmiotów metalowych.

Wyposażenie piekarnika można myć ręcznie lub w zmywarce do naczyń (ruszt, brytfannę itp.).

PIEKARNIK

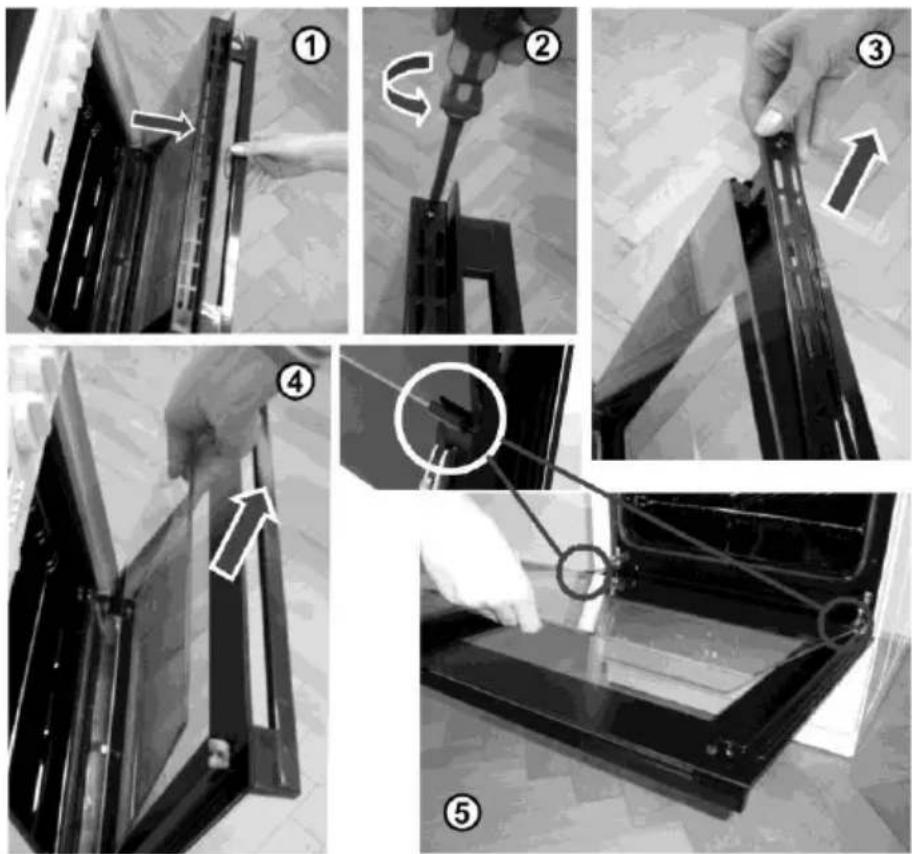

Jak czyścić wewnętrzną szkła drzwi piekarnika.

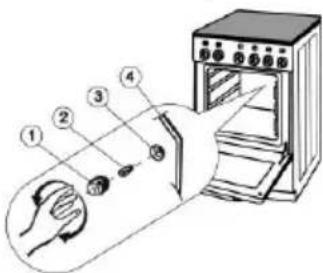

WYMIANA ŻARÓWKI PIEKARNIKA

• Wszystkie pokrętła regulacyjne ustawić w pozycji "WYŁĄCZONE" i odłączyć kuchnię od sieci elektrycznej
• zdemontować klosz ochronny żarówki - wykręcając go "w lewo"
• wykręcić niesprawną żarówkę
• wkręcić nową żarówkę
• zamontować klosz ochronny żarówki

Do oświetlenia piekarnika należy stosować wyłącznie żarówka : T 300 °C, E 14, 230 V\~, 25 W

1. Klosz ochronny
2. Żarówka
3. Oprawka
4. Tylna ścianka piekarnika

REKLAMACJE

Jeśli w okresie gwarancyjnym wystąpi usterka w działaniu kuchni, nie należy jej usuwać samodzielnie. Reklamację należy zgłaszać w autoryzowanych punktach obsługi serwisowej (lista stanowi załącznik karty gwarancyjnej) lub w firmowym serwisie MORA POLSKA Zgłaszając reklamację, należy kierować się tekstem karty gwarancyjnej. Bez okazania prawidłowo wypełnionej karty gwarancyjnej reklamacji nie uwzględnia się. Przed zgłoszeniem reklamacji prosimy przeczytać uważnie instrukcję. Czyszczenie I konserwacja kuchni nie podlegają gwarancji.

SPOSOBY WYKORZYSTANIA I UTYLIZACJI OPAKOWAŃ

Tektura falista, papier pakowy

• sprzedaż w skupie makulatury
• odkładanie do pojemników zbiorczych na papier i makulaturę

Podstawki drewniane - do innego wykorzystania - do odpadów komunalnych

- do pojemników zbiorczych na plastik.

LIKWIDACJA URZĄDZENIA PO ZAKOŃCZENIU UŻYTKOWANIA

Urządzenie to oznaczono zgodnie z europejską wytyczną 2002/96/EG o zużytych urządzeniach elektrycznych i elektronicznych (waste electrical and electronic equipment - WEEE). Wytyczna ta określa ramy obowiązującego w całej Unii Europejskiej odbioru i wtórnego wykorzystania starych urządzeń. Stare, zużyte urządzenie zawiera dużo pełnowartościowych surowców, które powinny być ponownie wykorzystane. Urządzenie należy sprzedaż w punkcie skupu surowców wtórnych albo oddać do punktu zbiorczego odpadów komunalnych.

INSTRUKCJA INSTALACJI I REGULACJI

PODŁĄCZENIE DO SIECI ELEKTRYCZNEJ

Podłączenia kuchni do sieci może przeprowadzić tylko osoba posiadająca odpowiednie uprawnienie. Na przyłączu kuchni do sieci elektrycznej musi być umieszczony wyłącznik główny. Odległość styków wyłącznika w stanie wyłączonym musi wynosić minimum 3 mm.

Zaleca się trójfazowe zasilanie kuchni przy wykorzystaniu przewodu sieciowego typu H 05RR-F5G-1,5 (dawniej CGLG 5Cx1,5), którego końcówki należy dostosować zgodnie z rys.4. Końce kabli należy zabezpieczyć (przed wystrzępieniem) wytłoczonymi końcówkami. Podłączenie kuchni do instalacji elektrycznej musi zostać wykonane zgodnie z obowiązującymi w Polsce przepisami i normami. W przypadku zasilania jednofazowego należy wykorzystać kabel przyłączeniowy typu H05RR-F3G-4 (dawniej

GGLG3Cx4) – końcówki kabla należy przygotować zgodnie z rys.4.

Po zamocowaniu końcówek kabli pod główki śrub w listwie zaciskowej należy włożyć przewód do pudełka listwy zaciskowej i zabezpieczyć zaciskiem (przed wyrwaniem) rys 5, po czym opuścić wieko listwy zaciskowej.

INSTALACJA KUCHNI ELEKTRYCZNEJ

Instalacji kuchni elektrycznej może dokonać tylko firma posiadająca odpowiednie uprawnienia. Osoba dokonująca instalacji musi wypoziomować kuchnię, podłączyć ją do sieci elektrycznej oraz sprawdzić prawidłowość jej działania. Przyłączenie kuchni powinno być potwierdzone przez osobę instalującą w Karcie Gwarancyjnej.

Kuchnia elektryczna jest urządzeniem grzewczym, którego instalacja i umieszczenie musi spełniać wymagania obowiązujących w Polsce przepisów i norm.

SCHEMAT POŁĄCZENIA LISTWY ZACISKOWEJ Z SIECIĄ ELEKTRYCZNĄ (RYS. 6)

Zaleca się stosowanie następujących przewodów przyłączeniowych kuchni:

• Cu 3x4 mm ^2 min. - przy zasilaniu jednofazowym
• Cu 5x1,5 mm² min. - przy zasilaniu trójfazowym Przy zasilaniu kuchni prądem jednofazowym element zabezpieczający przed kuchenką powinien się równać minimum ilorazowi całkowitego nominalnego poboru mocy dla napięcia znamionowego 230 V\~ (min. 35 A).

WAŻNE OSTRZEŻENIE

Przy wykonywaniu przy kuchni czynności innych niż normalne użytkowanie należy bezwzględnie odciąć dopływ energii elektrycznej do kuchni przez wyłączenie wyłącznika głównego.

Przy instalacji kuchni, ze względu na prawidłowość działania urządzenia, należy wykonać przede wszystkim następujące czynności:

• sprawdzenie prawidłowości podłączenia do sieci elektrycznej,
• kontrola działania grzałek, elementów regulacyjnych i sterowniczych,
• zaprezentowanie klientowi wszystkich funkcji urządzenia oraz zaznajomienie z jego obsługą i konserwacją.

UWAGA:

Kuchnia elektryczna jest urządzeniem I stopnia ochrony przed porażeniem prądem elektrycznym. Z tego względu musi być podłączona do obwodu ochronnego sieci elektrycznej.

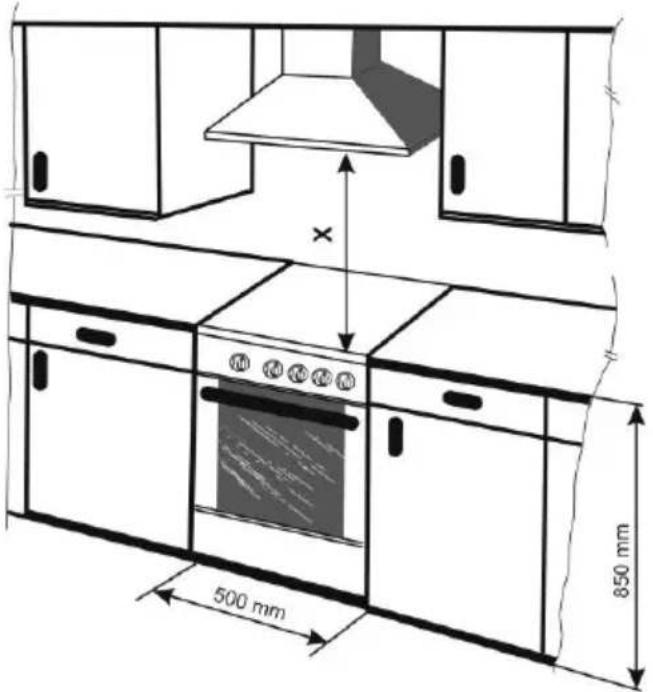

UMIESZCZENIE KUCHNI

X" - minimalna odległość 650 mm (lub zgodnie z zaleceniami producentów okapów).

Urządzenie przeznaczone jest do użytkowania w normalnym środowisku zgodnym z parametrami określonymi w Polskich Normach. Może być wbudowane w segment meblowy bez prześwitów bocznych (min. szerokość 500 mm).

Kuchnia może być wbudowana między szafki, których odporność termiczna wynosi 100 °C, w innym wypadku szafki powinny być chronione materiałem termoizolacyjnym.

Bezpieczne odległości kuchni od ścian i mebli szczegółowo określają Polskie Normy.

Kuchnia nie może być umieszczona na podstawkach.

UWAGA:

Producent zastrzega sobie prawo dokonania drobnych zmian niniejszej instrukcji wynikających z innowacji lub technologicznego rozwoju produktu.

REGULACJA WYSOKOŚCI KUCHNI

Ustawienie kuchni w poziomie, ewentualnie dostosowanie jej wysokości można przeprowadzić przy pomocy 4 śrub regulacyjnych.

Sposób postępowania:

• przechylić kuchnię na bok
• wkręcić plastikowe śruby regulacyjne w przedni i tylny otwór listwy poprzecznej po jednej stronie kuchni
• przechylić kuchnię na przeciwny bok i wkręcić śruby regulacyjne w otwory po drugiej stronie kuchni
• ustawić kuchnię poziomo i śrubokrętem dokonać regulacji wysokości obracaniem sześcioboku śruby regulacyjnej.

UWAGA:

Regulacja wysokości przy pomocy śrub nie jest konieczna, jeżeli pierwotna wysokość jest odpowiednia.

OSTRZEŻENIE

Aby zapobiec niebezpieczeństwu przewrócenia się urządzenia, ustawiając urządzenie, należy je zamontować za pomocą załączonych akcesoriów.

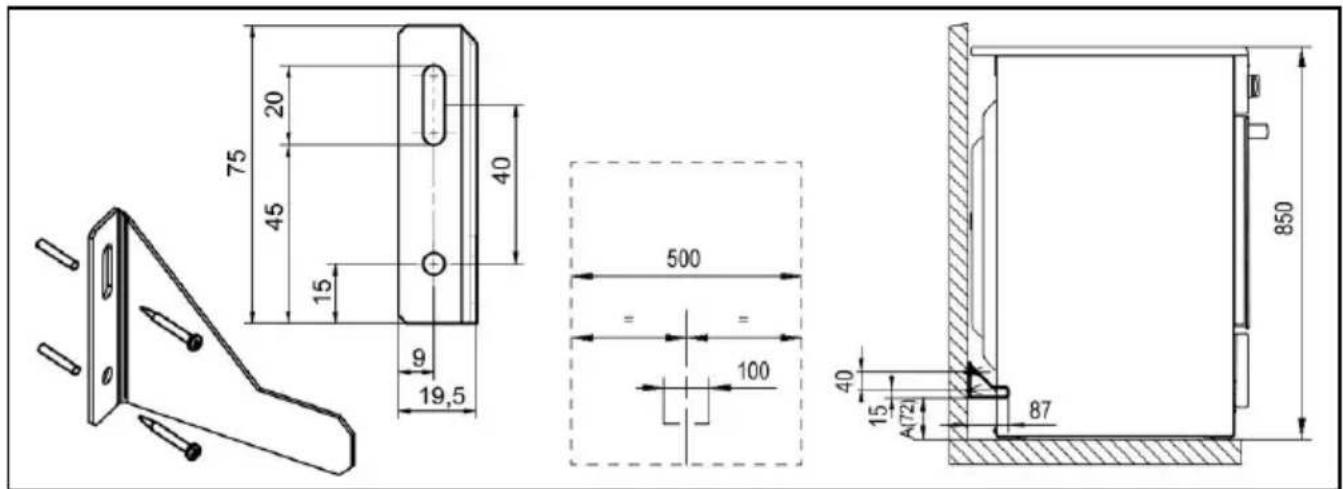

INSTALACJA:

Środek stabilizujący przeciwko urządzeń obalające - konsola - podana jest przymocowany do ściany za pomocą kołków rozporowych i wkrętów. Następnie, urządzenie jest umieszczone na ścianie, tak, że dołączony uchwyt umieszczony w otworze w tylnej ścianie.

PROCEDURA INSTALACJI:

• Ustawić piec do wyznaczonego miejsca, lub dostosowanie regulację
• Wyciągnij piec i zmierzyć odległość "A" z podłogi
• Skręcić wspornik ścienny, jak pokazano (jedną śrubę do środka gniazda)
• Ustawić piec na miejsce i sprawdzić funkcjonalność konsoli (lub wspornik z regulacją wysokości)
• Wyciągnij piec i dołączyć drugi wkręt mocujący
• Slide piecyk na miejsce

DANE TECHNICZNE
Kuchnia elektryczna	IS 985 M
Wymiary
Wysokość / szerokość / głębokość(mm)	850 / 500 / 605
Płyta nawierzchniowa - pola grzejne
Lewe tylne (kW)	1,20 / 2,0
Lewe przednie (kW)	1,40
Prawe tylne (kW)	2,30 / 3,00
Prawe przednie (kW)	1,40
Wentylator chłodzący	15 W
Piekarnik
Grzałka górna (kW)	0,75
Grzałka dolna (kW)	1,10
Grzałka grilla (kW)	1,85
Grzałka okrągła (kW)	2,00
Silnik wentylatora (W)	35 (30)
Oświetlenie (W)	25
Min. / max temperatura w piekarniku	50 / 250 °C
Napięcie elektryczne	230 / 400 V ~
Nominalna moc całkowita (kW)	10,40

PŘÍSLUŠENSTVÍ	IS 985 M
Ruszt	+
Brytfanna	+
Blacha do pieczenia	+
Skrobak	+
Zestaw śrub do regulacji wysokości	+

ENERGIA
MODEL	IS 985 M
A - Bardziej efektywnaBCDEFG - Mniej efektywna	A
Zużycie energii (kWh) [IMAGE]	0,79
Czas pieczenia przy standardowym obciążeniu (min)	53,1
Zużycie energii (kWh) [IMAGE] [IMAGE]	0,78
Czas pieczenia przy standardowym obciążeniu (min)	43,4
Objętość użytkowa piekarnika	48
Wielkość piekarnika
MAŁY
ŚREDNI	←
DUŻY
Poziom hałasu(dB)	46
Minimalne zużycie energii (stand-by) (W)	1
Powierzchnia największej blachy do pieczenia ( cm^2 )	1230
