INSTRUKCJA OBSŁUGI R5 Power Xblitz

Instrukcja obsługi w języku polskim - PL

Dziękujem y za zakup Xblitz R5 Power.

Urządzenie jest adapterem, zapewniającym zasilanie dla twoich urządzeń w sam ochodzie nawet, gdy jest on zaparkowany. Adapter jest podłączany do akum ulatora sam ochodu z użyciem bezpieczników i zapewnia zasilanie o napięciu 12/24V.

Proszę zapoznać się z instrukcją przed użytkowaniem.

01. ZAW ARTOŚĆ ZESTAW U

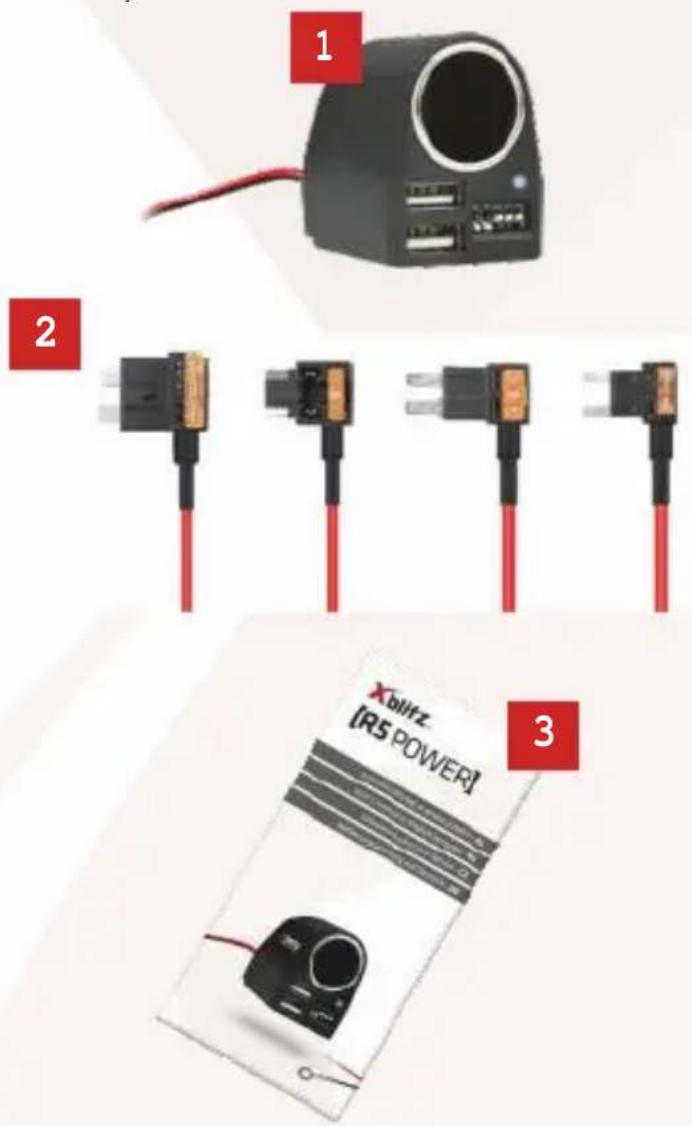

1. Xblitz R5 Power
2. Zestaw 4 bezpieczników
3. Instrukcja

4

Xblitz®

02. INSTALACJA

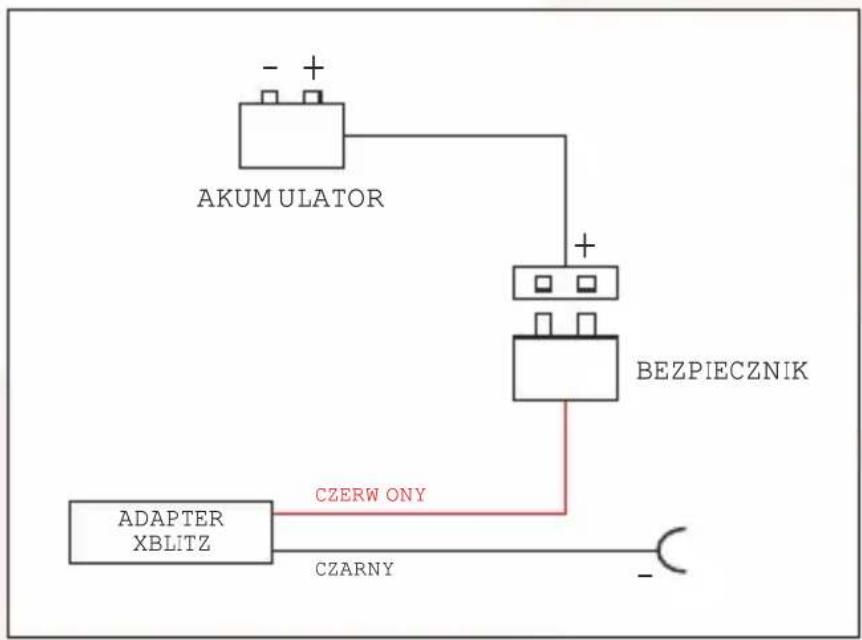

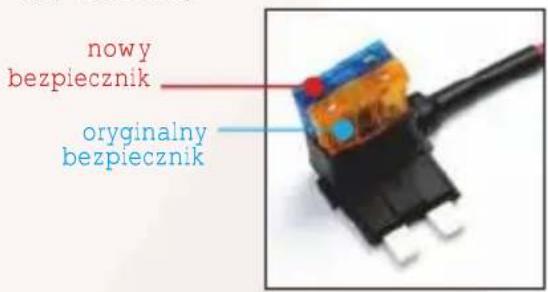

1. W yjm ij bezpiecznik ze skrzyni z bezpiecznikam i twojego sam ochodu i włóż go do przewodu typu bypass dołączonego do zestawu ("oryginalny bezpiecznik" na obrazku).

1. W łoż przewód typu bypass do miejsca, z którego wyciągnąłeś bezpiecznik.
2. W łoż czarny przewód do zacisku GROUND na urządzeniu R5 Power i zam ocuj przewód z użyciem dołączonego śrubokrętu. Upewnij się, że żadne m iedziane okablowanie nie wystaje z term inalu.
3. W łoż czerwony przewód do pozytywnego zacisku 12V/24V na urządzeniu R5 Power i zam ocuj przewód z użyciem dołączonego śrubokrętu. Upewnij się, że żadne m iedziane okablowanie nie wystaje z term inalu. Sprawdź przewody ponownie, by upewnić się, że nie dojdzie

do zwarcia.

Xblitz®

1. Podłącz metalowy zacisk pierścieniowy z czarnego przewodu do m asy sam ochodu. Nie podłączaj zacisku pierścieniowego do m alowanej powierzchni.
2. W łoż wtyczkę czerwonego przewodu do odpowiedniego gniazda bezpiecznika typu bypass.
3. Naciśnij przełącznik zasilania na R5 Power, sprawdź czy kontrolka się świeci.
4. Odizoluj i zam ontuj sparowane złącze z użyciem taśm y, zam knij skrzynię z bezpiecznikam i pojazdu.
5. W ybierz najlepsze miejsce do zam ontowania R5 Power z przyklejoną do niego podkładką 3M VHB.
6. Zam ocuj równoległe przewody, czerwony i czarny, do pozostałych przewodów sam ochodowych z użyciem opasek zaciskowych, by uniknąć przem ieszczania się przewodów.
7. Ciesz się zakupem!

03. USTAW IENIA

Xblitz R5 Power pozwala ci skonfigurować zarówno Licznik Czasu Parkowania jak i Napięcie Przed Odcięciem Zasilania, by uniknąć rozładowania akum ulatora pojazdu, gdy pojazd jest zaparkowany. Licznik Czasu Parkowania lub Napięcie Odcięcia Zasilanie odetnie zasilanie dla urządzenia - zależnie od tego, który mechanizm włączy się pierwszy. Licznik Czasu Parkowania m oże być nastawiony na okres od 5 m inut do nieskończoności.

Dodatkowo, R5 Power pozwala nastawić ci poziom napięcia, przy którym odcięte zostanie zasilanie. Gdy tylko napięcie w akum ulatorze twojego zaparkowanego sam ochodu spadnie do podanej wartości, R5 Power odetnie zasilanie dla urządzenia, tym sam ym unikając nadmiernego rozładowania akum ulatora.

Xblitz®

Ustawienia Licznika Czasu Parkowania

Ustawienia Napięcia Przed Odcięciem Zasilania

R5 Power odetnie zasilanie gdy okres czasu ustawiony na Liczniku Czasu Parkowania dobiegnie końca, nawet jeśli napięcie akum ulatora jest wyższe niż nastawiono na Napięciu Przed Odcięciem Zasilania. R5 Power odetnie zasilanie gdy napięcie akum ulatora spadnie do wartości ustawionej na Napięciu Przed Odcięciem Zasilania, nawet jeśli okres czasu ustawiony na Liczniku Czasu Parkowania nie dobiegł końca. Dzięki tym dwóm opcjom, nigdy nie będziesz m udział się m artwić, że twój akum ulator rozładuje się gdy auto jest zaparkowane.

04. OPIS URZĄDZENIA

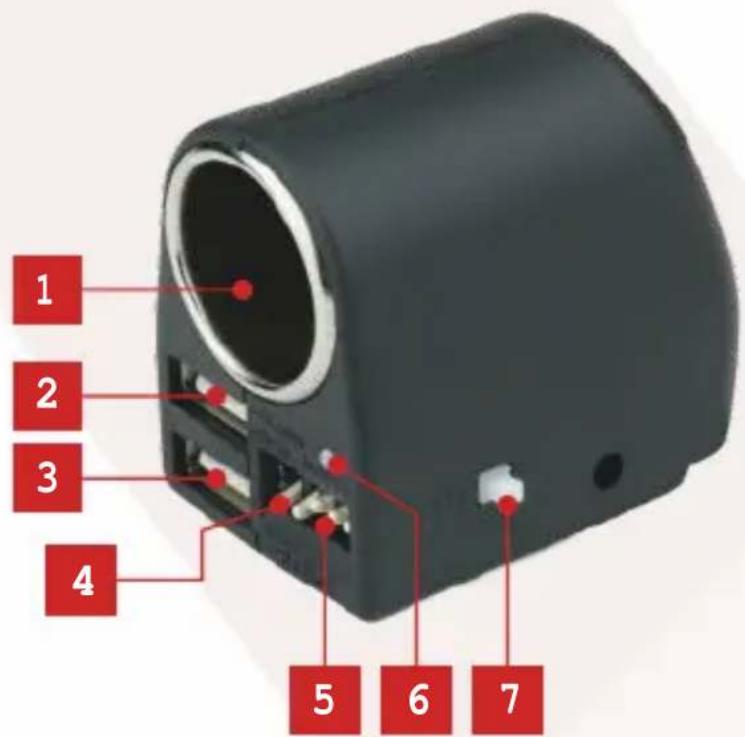

1. Gniazdo zapalniczki (m oc wyjściowa m ax 36W )
2. Quick Charge (m oc wyjściowa 24W max)
3. USB (m oc wyjściowa 5V 2A)
4. Ustawienie napięcia przed odcięciem zasilania
5. Ustawienie licznika czasu parkowania
6. Kontrolka
7. Przełącznik zasilania

Xblitz®

05. ZABEZPIECZENIE PRZED PRZEGRZANIEM

1. W R5 Power wbudowany jest czujnik tem peratury, mierzący tem peraturę obwodów, aby chronić R5 Power oraz twój pojazd. Gdy obwody rozgrzeją się powyżej 90°C, R5 Power autom atycznie odetnie zasilanie. Gdy ich tem peratura spadnie poniżej 90°C, R5 Power autom atycznie wznowi zasilanie.

Xblitz®

06. ZABEZPIECZENIE PRZED ROZŁADOW ANIEM

1. Proszę nastawić wartość napięcia, przy której odcięte zostanie zasilanie zgodnie z tem peraturą otoczenia i pojem nością akum ulatora, która m a być zachowana, gdy R5 Power odetnie zasilanie, zgodnie z wykresem (wykres może nie odpowiadać twojem u rodzajowi akum ulatora).

TEMPERATURA		POJEM NOŚĆ I NAPIĘCIE W AKUM ULATORZE KW ASOW O-OŁOW IOW YM 12V (w woltach)
°F	°C	100%	75%	50%	25%	0
0	-18	12.842	12.642	12.432	12.252	12.082
10	-12	12.818	12.618	12.408	12.228	12.058
20	-7	12.794	12.594	12.384	12.204	12.034
30	-1	12.77	12.57	12.36	12.18	12.01
40	4	12.746	12.546	12.336	12.156	11.986
50	10	12.722	12.522	12.312	12.132	11.962
60	16	12.698	12.498	12.288	12.108	11.938
70	21	12.674	12.474	12.264	12.084	11.914
80	27	12.65	12.45	12.24	12.06	11.89
90	32	12.626	12.462	12.216	12.036	11.866
100	38	12.602	12.402	12.192	12.012	11.842
110	43	12.578	12.378	12.168	11.988	11.818
120	49	12.554	12.354	12.144	11.964	11.794
130	54	12.53	12.33	12.122	11.94	11.77
140	60	12.506	12.306	12.096	11.916	11.746

Przykład:

Jeśli tem peratura otoczenia wynosi 38°C i chcesz zachować 50% pojem ności baterii, gdy zestaw odcina zasilanie dla kam ery, powinieneś nastawić zestaw tak, by zasilanie zostało odcięte, gdy napięcie w akum ulatorze wynosi 12.192V (czyli zaokrąglając 12.2V); na kam erę sam ochodową wykorzystane zostanie tylko 50% pojem ności akum ulatora, nawet jeśli zostawisz auto zaparkowane na długo. Jeśli jest to akum ulator ołowiiowo-kwasowy 50W h, to 50% pojem ności pozwoli na około 100 godzin nagrywania kam ery.

Xblitz®

Jeśli tem peratura otoczenia wynosi 38°C i chcesz zachować 50% pojem ności baterii, gdy zestaw odcina zasilanie dla kam ery, powinieneś nastawić zestaw tak, by zasilanie zostało odcięte, gdy napięcie w akum ulatorze wynosi 12.192V (czyli zaokrąglając 12.2V); na kam erę sam ochodową wykorzystane zostanie tylko 50% pojem ności akum ulatora, nawet jeśli zostawisz auto zaparkowane na długo. Jeśli jest to akum ulator ołowiowo-kwasowy 50W h, to 50% pojem ności pozwoli na około 100 godzin nagrywania kam ery.

Są 4 ustawienia ochronne w zestawie podłączającym, m iędzy którym i m ożesz przełączać zgodnie ze swoim i potrzebami:

Dla akum ulatorów 12V, ustawienia ochronne to: 11.8V/12.0V/12.2V/12.4V; Dla akum ulatorów 24V, ustawienia ochronne to: 23.6V/24.0V/24.4V/24.8V.

Zestaw podłączający autom atycznie rozpozna akum ulator ołowiano-kwasowy i uchroni go przed rozładowaniem.

Ustawienie 12.2V/ 24.4V jest zalecane dla większości użytkowników.

R5 Power zasili twoje urządzenie m ocą z akum ulatora twojego pojazdu, a ustawienia napięcia i licznika czasu chronią go przed rozładowaniem.

Xblitz®

07. RODZAJE

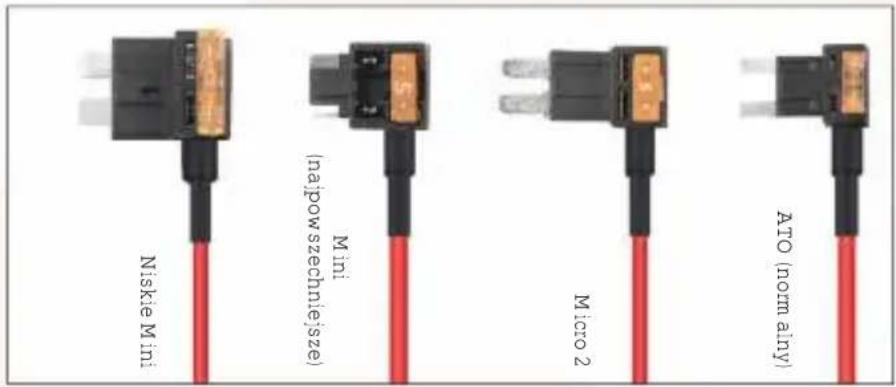

BEZPIECZNIKÓW DLA

BYPASS'U

Bezpieczniki są dołączane w zestawie.

08. ŚRODKI

BEZPIECZEŃSTW A

1. Instalacji urządzenia dokonuj tylko, gdy silnik sam ochodu jest wyłączony. To sam o tyczy się dem ontażu urządzenia.
2. Nie używaj urządzenia w sposób niezgodny z prawem lub regulacjam i w rejonie lub kraju, w którym przebywasz.
3. Nie podłączaj do adaptera urządzeń o zasilaniu innym, niż 12/24V.
4. Trzym aj urządzenie z dala od dzieci.
5. Nie wrzucaj urządzenia do ognia ani nie wystawiaj go na działanie ekstrem alnie niskich lub ekstrem alnie wysokich tem peratur.
6. Nie wkładaj palców lub innych przedmiotów obcych do którego kolwiek z portów lub gniazd urządzenia.
7. Nie narażaj urządzenia na obrażenia mechaniczne.
8. Nie niszcz przewodów łączących urządzenie z akum ulatorem sam ochodu.
9. W razie problem ów z funkcjonowaniem urządzenia, skontaktuj się z punktem serwisowym Xblitz. Nie dokonuj sam odzielnej naprawy lub konserwacji urządzenia.

Xblitz®

09. KARTA GW ARANCYJNA / REKLAM ACJE

Produkt objęty jest 24-m iesięczną gwarancją. W arunki gwarancji można znaleźć na stronie: https://xblitz.pl/gwarancja/

Reklam acje należy zgłaszać za pom ocą form ularza reklam acyjnego znajdującego się pod adresem : http://reklam acje.kgktrade.pl/

Szczegóły, kontakt oraz adres serwisu m ożna znaleźć na stronie: www.xblitz.pl

Specyfikacje i zawartość zestawu mogą ulec zmianie bez powiadomienia. Przepraszam y za wszelkie niedogodności.

Um ieszczony sym bol przekreślonego kosza na śmieci inform uje, że nieprzydatnych urządzeń elektrycznych czy elektronicznych, jego akcesoriów (takich jak: zasilacze, przewody) lub podzespołów (na przykład baterie, jeśli dołączono) nie można wyrzucać razem z odpadami gospodarczymi. Właściwe działania w wypadku konieczności utylizacji urządzeń czy podzespołów (na przykład baterii) lub ich recyklingu polega na oddaniu urządzenia do punktu zbiórki, w którym zostanie ono bezpłatnie przyjęte. Utylizacja podlega wersji przekształconej dyrektywy W EEE (2012/19/UE) oraz dyrektywie w sprawie baterii i akumulatorów (2006/66/W E). Właściwa utylizacja urządzenia zapobiega degradacji środowiska naturalnego. Informacje o punktach zbiórki urządzeń wydają właściwe władze lokalne. Nieprawidłowa utylizacja odpadów zagrożona jest kara/mi przewidzianym i prawem obowiązującym na danym terenie.

Producent:

KGK Trade sp. z o.o. sp. k.

Ujastek 5B,

31-752 Kraków

Polska

W yprodukowano w P.R.C.
