R5 Power - Nabíječka Xblitz - Bezplatný návod k obsluze

Typ produktu	Nabíječka do auta s duálními USB porty
Značka	Xblitz
Model	R5 Power
Vstupní napětí	12-24V DC (zásuvka zapalovače)
Výstup (USB A)	5V 2.1A (max)
Výstup (USB C)	5V 2.1A (max)
Celkový výstup	4,2A (sdílený)
Rozměry	Přibl. 3,0 x 2,0 x 1,0 palce (76 x 51 x 25 mm)
Hmotnost	Přibl. 1,1 oz (30 g)
Nabíjecí protokol	Kompatibilní s QC 3.0, AFC, FCP a dalšími standardy rychlého nabíjení (inteligentní detekce)
Kompatibilita	Chytré telefony, tablety, GPS, palubní kamery a další zařízení napájená přes USB
LED indikátor	Modrý LED indikátor napájení (svítí při napájení)
Ochranné funkce	Ochrana proti nadproudu, zkratu, přepětí a přehřátí
Materiál pouzdra	ABS plast s matným povrchem
Provozní teplota	0°C až 40°C (32°F až 104°F)
Skladovací teplota	-10°C až 50°C (14°F až 122°F)
Čištění a údržba	Otřete měkkým suchým hadříkem. Nepoužívejte tekutiny ani abrazivní čističe.
Náhradní díly / opravitelnost	Žádné uživatelsky opravitelné díly. Nerozebírejte. V případě problémů kontaktujte podporu Xblitz.
Certifikace	V souladu s CE, RoHS, FCC
Obsah balení	Nabíječka Xblitz R5 Power, uživatelský manuál (EN/DE/PL/CS)

Často kladené otázky - R5 Power Xblitz

Jaké je rozsah vstupního napětí pro nabíječku Xblitz R5 Power?

Nabíječka Xblitz R5 Power přijímá vstupní napětí 12-24V DC ze standardní zásuvky zapalovače vozidla, což ji činí kompatibilní s osobními automobily, nákladními vozy a loděmi.

Mohu nabíjet více zařízení najednou?

Ano, nabíječka má dva USB porty (jeden USB-A a jeden USB-C), které mohou nabíjet dvě zařízení současně. Celkový výstup je omezen na 4,2A sdílených mezi porty.

Podporuje R5 Power rychlé nabíjení?

Ano, podporuje Qualcomm Quick Charge 3.0, Samsung AFC, Huawei FCP a další protokoly rychlého nabíjení. Zařízení automaticky detekuje připojené zařízení a dodává optimální rychlost.

Je nabíječka bezpečná pro použití s citlivou elektronikou?

Rozhodně. Nabíječka disponuje ochranou proti nadproudu, zkratu, přepětí a přehřátí pro ochranu vašich zařízení. Má také inteligentní IC pro stabilní dodávku energie.

Bude nabíječka fungovat v 24V elektrickém systému nákladního vozu?

Ano, rozsah vstupního napětí je 12-24V, takže je plně kompatibilní s 24V systémy v nákladních vozech, autobusech a některých obytných vozech.

Jak poznám, že nabíječka funguje?

Když nabíječka přijímá napájení ze zásuvky vozidla, rozsvítí se modrý LED indikátor. Pokud LED nesvítí, zkontrolujte připojení zásuvky nebo pojistku.

Co mám dělat, když se nabíječka zahřeje?

Nabíječka má vestavěnou ochranu proti přehřátí a automaticky se vypne, pokud teploty překročí bezpečné limity. Zajistěte správné větrání a během používání nabíječku nezakrývejte.

Mohu nabíječku použít s powerbankou nebo síťovým adaptérem?

Ne, R5 Power je navržena výhradně pro 12-24V zásuvky vozidel. Použití s jinými zdroji napájení může poškodit nabíječku nebo vaše zařízení.

Jak mám čistit nabíječku?

Odpojte nabíječku od napájení a poté ji jemně otřete měkkým suchým hadříkem. Nepoužívejte vodu, rozpouštědla ani abrazivní čističe.

Kde najdu uživatelský manuál?

Uživatelský manuál je k dispozici ke stažení na notice-facile.com ve formátu PDF. Jazyky zahrnují angličtinu, němčinu, polštinu a češtinu.

NÁVOD K OBSLUZE R5 Power Xblitz

Uživatelská příručka v češtině - CZ

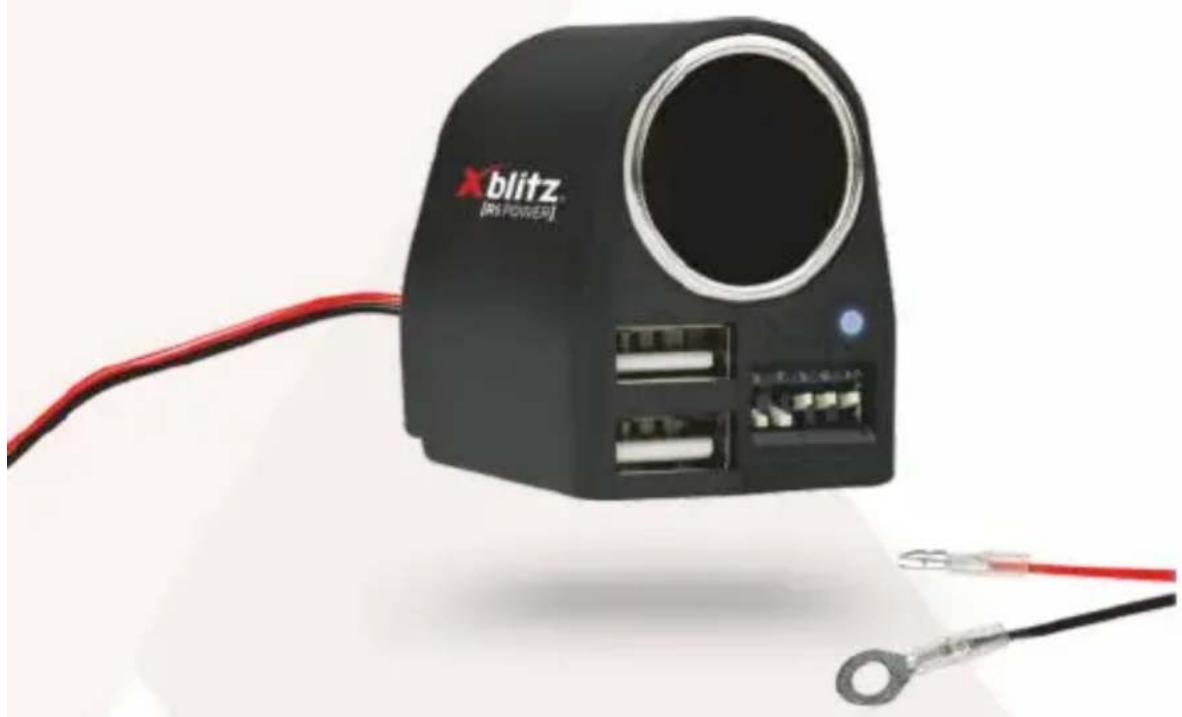

Děkujem e, že jste si zakoupili Xblitz R5 Power.

Toto zařízení je adaptér, který zajišťuje napájení vašich zařízení v autě, i když je zaparkované. Adaptér se připojuje k autobaterii pom ocí pojistek a je napájen 12/24 V.

Před použitím si prosím přečtěte níže uvedené pokyny.

01. OBSAH SOUPRAVY

1. Xblitz R5 Power
2. Pojistky x4
3. Návod k použití

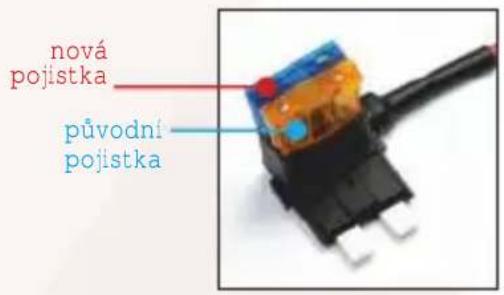

1. Vyjměte pojistku z pojistkové skříňky vašeho vozu a vložte ji do typu kabelu „bypass“, který je součástí soupravy (pozice „originální pojistky“ jak uvedena na obrázku).

1. Vložte přem ostovací vodič na m isto, kde jste odstranili pojistku.

2. Vložte černý vodič do svorky GROUND na zařízení R5 Power a kabel zajistěte dodaným šroubovákem. Ujistěte se, že z term inálu nevyčnívají žádné m ěeděné kabely.

Xblitz®

1. Vložte červený vodič do kladné svorky (+) 12V/ 24V na napájecím zařízení R5 a drát upevněte pom ocí přiloženého šroubováku. Ujistěte se, že z term inálu nevyčnívají žádné měděné kabely. Zkontrolujte kabely znovu a ujistěte se, že nedošlo ke zkratu.
2. Připojte kovovou objim ku z černého drátu ke kostře vozu. Nepřipojujte prstencovou svorku k lakovaném u povrchu.
3. Zasuňte zástrčku červeného drátu do příslušné zásuvky pro pojistku typu „bypass”.
4. Stiskněte vypínač napájení R5 Power a zkontrolujte, zda svítí kontrolka.
5. Izolujte a nainstalujte spárovaný konektor pom ocí pásky, uzavřete krabici s pojistkam i vozidla.
6. Vyberte nejlepší m isto pro připojení R5 Power s připojenou podložkou 3M VHB.
7. Připojte paralelní vodiče, červený a černý ke zbytkům vodičů autom obilu pom ocí kabelových svazků s blokovacím systém em, abyste zabránili pohybu vodičů.
8. Užijte si svůj nákup!

03. NASTAVENÍ

Xblitz R5 Power um ožňuje konfigurovat jak parkovací časovač, tak i napětí před odpojením napájení, aby nedošlo k vybití baterie vozidla, když je vozidlo zaparkované. Parkovací časovač nebo odpojené napětí přeruší napájení zařizení v závislosti na tom, jaký mechanism us se zapne první. Parkovací časovač lze nastavit na dobu 5 m inut do nekonečna.

Kromě toho vám R5 Power um ožňuje nastavit úroveň napětí, při které bude napájení přerušeno. Jakm ile napětí v baterii zaparkovaného autom obilu klesne na specifikovanou hodnotu, R5 Power přeruší napájení zařízení, čím ž se zabrání nadm ěrném u vybití baterie.

Xblitz®

Nastavení časovače parkování

Nastavení napětí před vypnutím napájení

R5 vypne napájení, jakm ile vyprší čas nastavený na parkovacím časovači, i když je napětí baterie vyšší než napětí nastavené na napětí před odpojením. R5 přeruší napájení, když napětí baterie klesne na hodnotu nastavenou pro napětí před přerušením napájení, i když čas nastavený na parkovacím časovači neskončil. Díky těm to dvěm a m ožnostem si už nikdy nebudete m uset dělat starosti s vybitím baterie, když je vozidlo zaparkované.

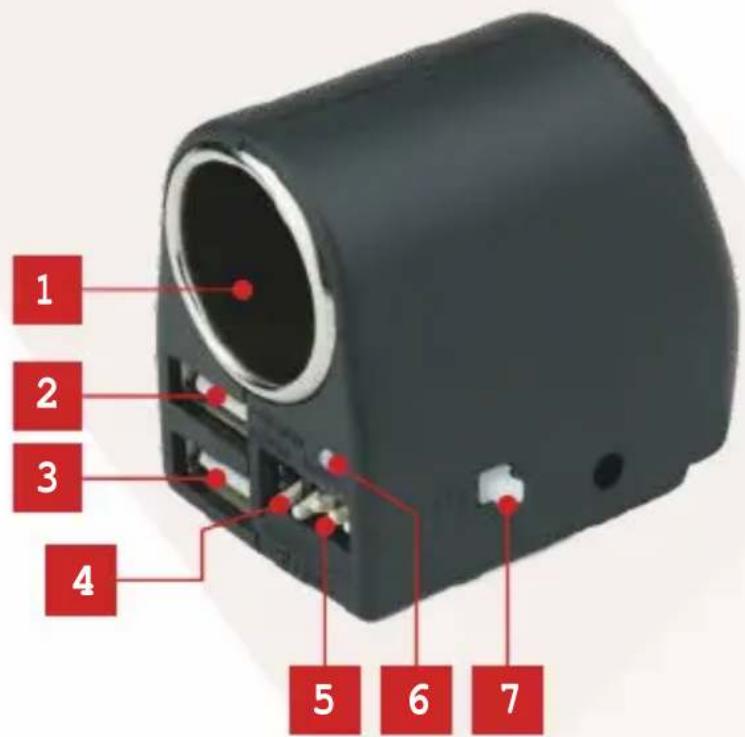

04. POPIS ZAŘÍZENÍ

1. Výstupní výkon zásuvky adaptéru m ax 36W
2. Quick charge - výstupní výkon 24W max
3. USB z výstupní výkon 5V 2A
4. Nastavení napětí před vypnutím
5. Nastavení elktronického časovače parkovacího času
6. Kontrolní světlo
7. Napájecí spínač

Xblitz®

05. OCHRANA PROTI PŘEHŘÁTÍ

1. R5 Power má zabudovaný teplotní senzor, který měří teplotu obvodů pro ochranu R5 Power a vašeho vozidla, když se obvody zahřejí nad 90 °C, R5 Power autom aticky vypne napájení. Jakm ile teplota klesne pod 90 °C, R5 Power autom aticky obnoví napájení.

Xblitz®

06. OCHRANA PROTI VYBITÍ

1. Nastavte napětí, při kterém bude napájení přerušeno podle okolní teploty a kapacity baterie, která má být zachována, napájení R5 Power odpojí napájení, podle grafu (graf nem usí odpovídat vašem u typu baterie).

TEPLOTA		KAPACITA A NAPĚTÍ (VOLT) 12V OLOVĚNÉ BATERIE
°F	°C	100%	75%	50%	25%	0
0	-18	12.842	12.642	12.432	12.252	12.082
10	-12	12.818	12.618	12.408	12.228	12.058
20	-7	12.794	12.594	12.384	12.204	12.034
30	-1	12.77	12.57	12.36	12.18	12.01
40	4	12.746	12.546	12.336	12.156	11.986
50	10	12.722	12.522	12.312	12.132	11.962
60	16	12.698	12.498	12.288	12.108	11.938
70	21	12.674	12.474	12.264	12.084	11.914
80	27	12.65	12.45	12.24	12.06	11.89
90	32	12.626	12.462	12.216	12.036	11.866
100	38	12.602	12.402	12.192	12.012	11.842
110	43	12.578	12.378	12.168	11.988	11.818
120	49	12.554	12.354	12.144	11.964	11.794
130	54	12.53	12.33	12.122	11.94	11.77
140	60	12.506	12.306	12.096	11.916	11.746

Například:

Pokud je okolní teplota 38 °C a chcete zachovat 50 % kapacity baterie, zařizení přeruší napájení kam ery, m čli byste nastavit zařizení tak, aby se napájení přerušilo, když je napětí baterie 12,192 V (tj. zaokrouhleno na 12,2 V), pouze 50 % kapacity baterie bude použito pro kam eru autom obilu, i když vůz necháte zaparkovaný po dlouhou dobu. Pokud se jedná o 50W h olověnou baterii, kapacita 50 % um ožní nahrávání kam ery přibližně 100 hodin.

Xblitz®

V připojení zařízení jsou 4 ochranná nastavení, m ezi kterým i m úžete přepínat podle svých potřeb.

U baterií 12 V jsou ochranná nastavení:

U baterií 24 V jsou ochranná nastavení:

23,6 V / 24,0 V / 24,4 V / 24,8 V.

Zařizení autom aticky rozpozná olověnou baterii a zabráni jejím u vybití.

Pro většinu uživatelů je doporučeno nastavení 12,2V / 24,4V.

R5 Power bude napájet vaše zařízení pom ocí baterie vašeho vozidla a nastavení napětí a časovače ho ochrání před vybitím.

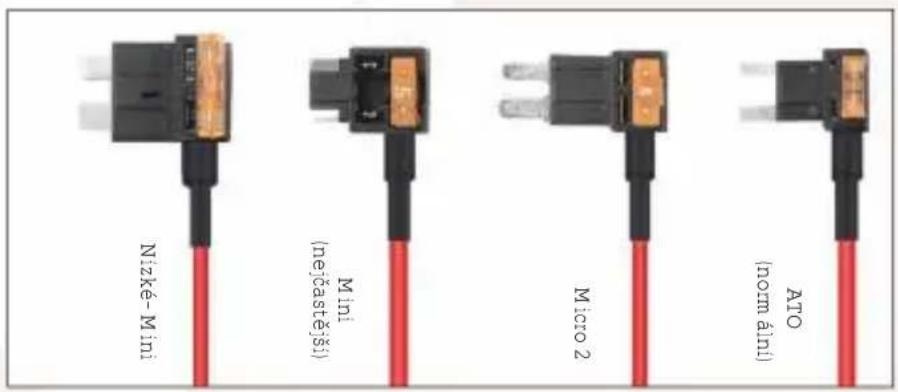

07. TYPY POJISTEK DLE "BYPASS"

Vybraná pojistka je součástí sady zařizení.

Xblitz®

08. BEZPEČNOSTNÍ OPATŘENÍ

1. Instalujte zařízení pouze při vypnutém m otoru autom obilu. Totéž platí pro dem ontáž zařízení.
2. Nepoužívejte zařízení způsobem, který je v rozporu se zákony nebo předpisy v oblasti nebo země, kde se nacházíte.
3. K adaptéru nepřipojujte jiná zařízení než 12 / 24V.
4. Uchovávejte zařizení m im o dosah dětí.
5. Nevhazujte zařízení do ohně ani jej nevystavujte extrém ně nízkým nebo extrém ně vysokým teplotám.
6. Nevkládejte prsty ani jiné cizi předm čty do žádných portů nebo slotů zařízení.
7. Nevystavujte zařízení mechanickém u poškození.
8. Nepoškodte kabely pripojující zařizení k autobaterii.
9. V prípadě problém ú s fungováním zařizení se obraťte na servisní středisko Xblitz. Neopravujte zařizení sam i.

Xblitz®

09. ZÁRUČNÍ KARTA/ REKLAMACE

Na produkt se vztahuje záruka 24 m ěsíců.

Záruční podmínky k dispozici na adrese:

Reklam ace by měly být hlášeny pom ocí form uláře který se nachází na adrese: http://reklam acje.kgktrade.pl/

Kontaktní údaje a adresa webu m ohou být znám y: www.xblitz.pl

Technické specifikace a obsah soupravy se m ohou bez změn změnit upozornění, om louvám e se za případné nepříjem nosti.

Symbol přeškrtnutého koše označuje, že nepoužitelná elektrická nebo elektronická zařízení, jejich přislušenství (např. Napájecí zdroje, šňůry) nebo kom ponenty (například baterie, pokud jsou součástí dodávky) nem ohou být likvidovány společně s dom ovním odpadem. Správná opatření v případě nutnosti likvidace zařízení nebo kom ponentů (například baterii) nebo jejich recyklace spočívá v tom, že zařízení bude um ístěno do sběrného m ista, kde bude zařízení bezplatně přijato. Likvidace podléhá přepracovaném u znění směrnice W EEE (2012/19/EU) a směrnice o bateriích a akum ulátorech (2006/66/ES). Správná likvidace zařízení zabraňuje degradaci přirodního prostředí. Inform ace o sběrných m istech zařízení vydávaji příslušné m ístní úřady. Nesprávná likvidace odpadu je ohrožena sankcem i stanoveným i právním i předpisy platným i v dané oblasti.

Výrobce:

KGK Trade sp. z o.o. sp. k.

Ujastek 5B,

31-752 Krakow

Polsko

Vyrobeno w P.R.C.

Xblitz®
