BEDIENUNGSANLEITUNG R5 Power Xblitz

Bedienungsanleitung auf Deutsch - DE

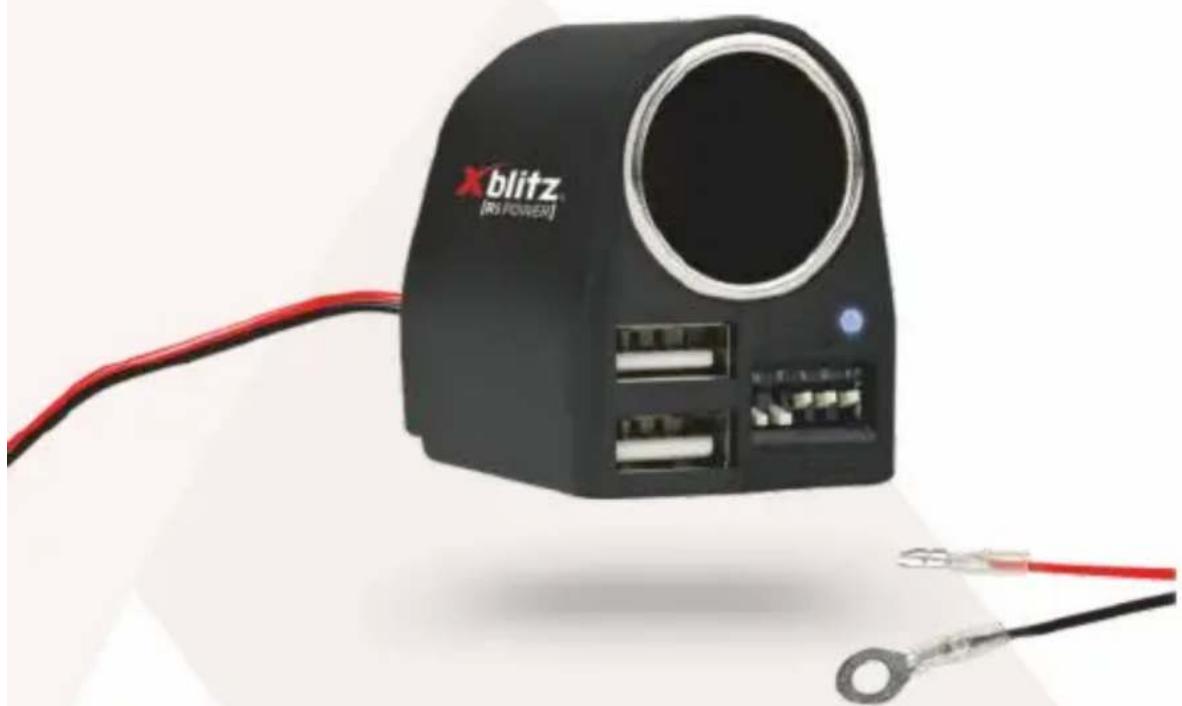

Herzlichen Dank für den Kauf von Xblitz R5 Power.

Es ist ein Adapter, der Ihre Geräte im Automit Strom versorgt, auch wenn der Wagen geparkt ist. Der Adapter wird an die Autobatterie über Sicherungen angeschlossen und versorgt Strom von 12/24V.

Bitte lesen Sie die Bedienungsanleitung vor der Inbetriebnahm e.

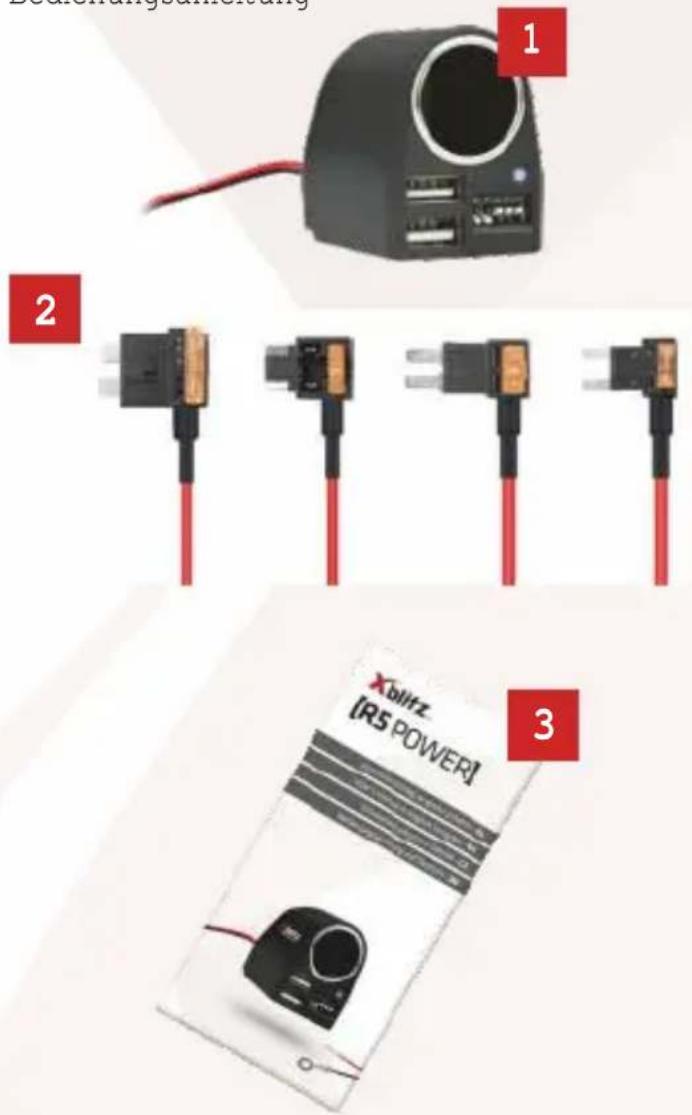

01. MITGELIEFERT

1. Xblitz R5 Power
2. Sicherungen x4
3. Bedienungsanleitung

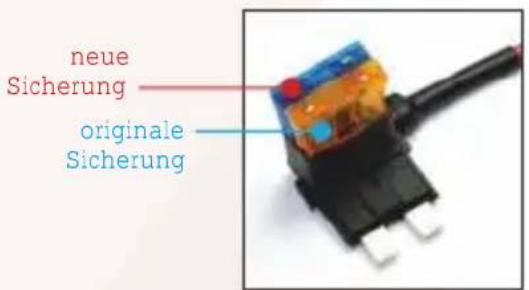

1. Nehm en Sie die Sicherung aus dem Sicherungskasten Ihres W agens heraus und setzen Sie diese in mitgelieferte Bypass-Leitung ein (siehe „Originalsicherung“ auf der Abbildung).

1. Bringen Sie die Bypass-Leitung an der Stelle, wo Sie die Sicherung herausgenommen haben.
2. Setzen Sie das schwarze Kabel in die Klemme GROUND auf dem R5 Power Gerät ein und bringen Sie das Kabel mittles mitgeliferten Schraubenziehers an. Stellen Sie sicher, dass keine Kupferkabel aus dem Terminal herausstechen.

Xblitz®

1. Setzen Sie das rote Kabel an die positive 12V/24V Klemme auf dem R5 Power und bringen Sie das Kabel mittels mitgelieferten Schraubenziehers an. Stellen Sie sicher, dass keine Kupferkabel aus dem Terminal herausstechen. Prüfen Sie die Kable noch einmal, um Kurzschluss auszuschließen.
2. Bringe Sie die Metall-Ring-Klemme des schwarzen Kabels an das Auto an. Bringen Sie die Ring-Klemme nicht an die Fläche mit Farbschicht.
3. Setzen Sie den Stecker des roten Kabels an die entsprechende Steckdose der Bypass-Sicherung ein.
4. Drücken Sie den Strom schalter R5 Power und prüfen Sie, ob die Kontrolllam pe leuchtet.
5. Trennen Sie und installieren Sie erneut den gepaarten Anschluss mittels Klebeband, schließen Sie den Sicherungskasten des Autos.
6. W ählen Sie die beste Stelle für Installation des R5 Power mit der angebrachten 3M VHB Unterlage.
7. Befestigen Sie die Parallelkabel, schwarz und rot, an die übrigen W agenkabel mittels der Kabelbinder, um die Verlegung der Kabel zu verm eiden.
8. Genießen Sie die Nutzung des Geräts!

03. EINSTELLUNGEN

Xblitz R5 Power erm öglicht eine Konfiguration des Parkzeit-M essers und der Spannung vor dem Abschluss der Strom versorgung, um die Entladung der Autobatterie des geparkten W agens zu verm eiden. Der Parkzeit-M esser und die Spannung vor dem Abschluss der Strom versorgung werden die Strom versorgung absperren, je nachdem welcher Modus als erster aktiviert wird. Der Parkzeit-M esser kann auf die Zeit von 5 Minuten bis unbegrenzt eingestellt werden.

R5 Power erm öglicht auch die Einstellung der Spannung, bei der die Strom versorgung abgetrennt wird. Sobald die Spannung des geparkten W agens unter des eingestellten W ertes sinkt, wird R5 Power die Strom versorgung des Geräts abtrennen und dadurch die überm ä ßige Entladung des Auto-Akkus verm eiden.

Xblitz®

Einstellung der Parkzeit Einstellung der Spannung

vor Strom sperre

R5 Power wird die Strom versorgung abtrennen, wenn die im Parkzeit-Messer eingestellte Zeit endet, auch wenn die Spannung des Auto-Akkus höher ist als die in der Spannung Vor Strom sperre, auch wenn die eingestellte Parkzeit zu Ende ist. Dank diesen zwei Optionen kann vermieden werden, dass der Akku des geparkten W agens entladen wird.

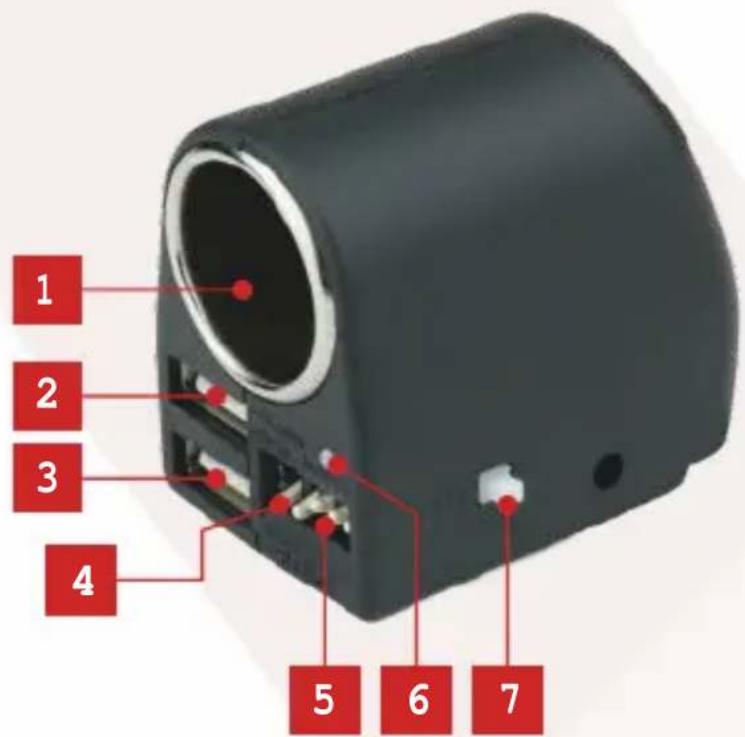

04. BESCHREIBUNG

1. Zigarettenzünder (ausgangsleistung max 36W)
2. Quick charge (ausgangsleistung 24W max)
3. USB (ausgangsleistung 5V 2A)
4. Spannungeinstellung vor dem abtrennen der strom versorgung
5. Einstellung des parkzeit-m essers
6. Kontroll-anzeige
7. Strom m um schalter

Xblitz®

05. SCHUTZ VOR ÜBERHITZUNG

1. R5 Power hat einen eingebauten Sensor zur Messung der Leitungstem peratur, um R5Power und Ihr Auto zu schützen. W enn die Tem peratur der Leitungen 90°C überschreitet, wird R5Power die Strom versorgung automatisch trennen. W enn die Tem peratur niedriger auf 90°C sinkt, wird R5 Power die Strom versorgung aktivieren.

Xblitz®

06. SCHUTZ VOR ENTLADEN

1. Stellen Sie den Spannungswert ein, bei dem die Strom versorgung nach der Um gebungstem peratur und der Akku-Kapazität, durch R5Power gesperrt wird. Siehe Diagram m (bitte beachten Sie, dass dieses Diagram m nicht im mer mit Ihrem Akku korrespondiert).

TEMPERATUR		BATTERIEKAPAZITÄT UND SPANNUNG12V ACID-LEADY (in Volt)
°F	°C	100%	75%	50%	25%	0
0	-18	12.842	12.642	12.432	12.252	12.082
10	-12	12.818	12.618	12.408	12.228	12.058
20	-7	12.794	12.594	12.384	12.204	12.034
30	-1	12.77	12.57	12.36	12.18	12.01
40	4	12.746	12.546	12.336	12.156	11.986
50	10	12.722	12.522	12.312	12.132	11.962
60	16	12.698	12.498	12.288	12.108	11.938
70	21	12.674	12.474	12.264	12.084	11.914
80	27	12.65	12.45	12.24	12.06	11.89
90	32	12.626	12.462	12.216	12.036	11.866
100	38	12.602	12.402	12.192	12.012	11.842
110	43	12.578	12.378	12.168	11.988	11.818
120	49	12.554	12.354	12.144	11.964	11.794
130	54	12.53	12.33	12.122	11.94	11.77
140	60	12.506	12.306	12.096	11.916	11.746

Beispiel:

Sie m öchten bei Um gebungstem peratur von 38' die Akku-Kapazität auf 50% einstellen, wenn die Strom versorgung gesperrt wird. Stellen Sie die W erte so ein, dass die Strom versorgung bei Akku-Spannung von 12.192V (abgerundet 12,2V) gesperrt wird. Der Akku verbraucht nur 50% für die Kam era, auch wenn der W agen längere Zeit geparkt wird. Bei Bleiakku 50W h, erlaubt 50% Kapazität 100 Stunden Aufnahm ezeit.

Xblitz®

Es gibt 4 Schutzeinstellungen zur beliebigen Auswahl.

Für Akkus 12V betragen diese Einstellungen: 11.8V/12.0V/12.2V/12.4V

Für Akkus 24V betragen die W erte: 23.6V/24.0V/24.4V/24.8V

Der Bleiakku wird autom atisch erkannt und som it vor Entladen geschützt.

Die W erte 12.2V/24.4V sind für Mehrheit der Benutzer em pfohlen.

R5 Power versorgt die von Ihnen benutzen Gerät über den Akku in Ihrem Wagen. Die Einstellung von Spannung und Zeit werden den Akku vor Entladen schützen.

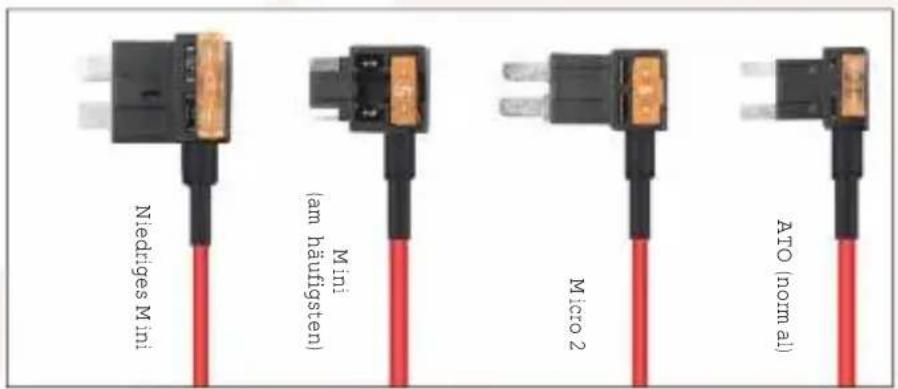

07. SICHERUNGEN FÜR BYPASS

Die Sicherung ist mitgeliefert.

Xblitz®

08. SICHERHEITSHINW EISE

1. Installieren und Dem ontage des Geräts kann nur bei ausgeschalteten Motor durchgeführt werden.
2. Das Gerät nur gem äß der in jeweiligem Land geltenden Vorschriften nutzen.
3. Die Geräte mit Spannungswerten anders als 12/24V dürfen nicht an den Adapter angeschlossen werden.
4. Halten Sie das Gerät von Kindern fern.
5. Vor Feuer, sehr großer Hitze und extrem niedrigen Temperaturen schützen.
6. Die Finger oder andere Gegenstände nicht in Ports oder Steckdosen des Geräts einführen.
7. Schützen Sie das Gerät vor Schlägen oder Stößen.
8. Die Leitungen für Anschluß des Gerätes an den Akku nicht beschädigen.
9. Führen Sie keine Reparaturen selbst durch. Kontaktieren Sie bei Problem en immer den Kundendienst von Xblitz.

Xblitz®

11. GARANTIEKARTE

Für dieses Produkt gilt eine 24-m onatige Garantie. Die Garantiebedingungen finden Sie auf der Website: https://xblitz.pl/warranty/

Beschwerden sollten mit dem Beschwerdeform ular eingereicht werden, das unter http://reklam acje.kgktrade.pl/ zu finden ist.

Die Kontaktdaten und die Adresse des Dienstes finden Sie auf der Website: www.xblitz.pl

Technische Daten und Inhalt des Kits können ohne vorherige Ankündigung geändert werden. Wir entschuldigen uns für etwaige Unannehmlichkeiten.

Das durchgestrichene Mülleimersymbol weist darauf hin, dass unbrauchbare elektrische oder elektronische Geräte, deren Zubehör (z. B. Netzteile, Kabel) oder Komponenten (z. B. Batterien) nicht mit dem Hausmüll entsorgt werden dürfen. Zur Entsorgung der Geräte oder ihrer Komponenten (z. B. Batterien) liefern Sie das Gerät an die Samm elstelle, wo es kostenlos entgegengenommen wird. Die Entsorgung unterliegt der Neufassung der W EEE-Richtlinie (2012/19 / EU) und der Richtlinie über Batterien und Akkum ulatoren (2006/66 / EG). Die ordnungsgem äße Entsorgung des Geräts verhindert eine Beeinträchtigung der natürlichen Um welt. Informationen zu den Samm elstellen der Einrichtungen werden von den zuständigen örtlichen Behörden erteilt. Die unsachgem äße Entsorgung von Abfällen unterliegt den in dem jeweiligen Gebiet geltenden Strafbestimmungen.
