Typ produktu	Zestaw do podłączenia kamer samochodowych do instalacji
Marka	Xblitz
Model	R4 Power
Napięcie wejściowe	DC 12/24V (maks. 36V, automatycznie wykrywane)
Napięcie wyjściowe	DC 5V
Prąd wyjściowy	Zazwyczaj 1A, maks. 2A
Moc wyjściowa	Zazwyczaj 5W, maks. 10W
Całkowita długość kabla	4 metry (1m wejście, 3m wyjście)
Kolory kabli wejściowych	Czerwony (zasilanie/ACC), Czarny (masa)
Złącze wyjściowe	Micro USB
Ochrona przed rozładowaniem akumulatora (12V)	11.8V / 12.0V / 12.2V / 12.4V
Ochrona przed rozładowaniem akumulatora (24V)	23.6V / 24.0V / 24.4V / 24.8V
Zalecane ustawienie	12.2V dla akumulatorów 12V / 24.4V dla akumulatorów 24V
Temperatura pracy	-20°C do 60°C (-4°F do 140°F)
Wymiary skrzynki sterującej	40 x 25 x 15 mm
Waga	Około 50 g (szacunkowo)
Kompatybilne pojazdy	Systemy 12V i 24V (samochody osobowe, ciężarowe)
Tryby instalacji	Stałe zasilanie (24/7) lub ACC (przełączane zapłonem)
Zabezpieczenia	Ochrona przed odwrotnym podłączeniem, zwarciem, przegrzaniem, przeładowaniem
Gwarancja	24 miesiące
Zalecany bezpiecznik wejściowy	Bezpiecznik szklany 2A 5x20 lub bezpiecznik piggyback
Producent	KGK Trade sp. z o.o. sp. k., Polska

Często zadawane pytania - R4 Power Xblitz

Do czego służy zestaw Xblitz R4 Power Hardwire Kit?

Xblitz R4 Power to zestaw do podłączenia, który umożliwia podłączenie dowolnej kamery samochodowej do instalacji elektrycznej pojazdu, umożliwiając funkcje takie jak nagrywanie w trybie parkingowym.

Jak zainstalować Xblitz R4 Power?

Podłącz czarny przewód do masy pojazdu. Podłącz czerwony przewód do obwodu ACC (zasilanie przełączane zapłonem) lub bezpośrednio do akumulatora (stałe zasilanie 24/7). Użyj dołączonego selektora napięcia, aby ustawić próg odcięcia akumulatora.

Jakie są ustawienia napięcia ochrony akumulatora?

Dla systemów 12V: 11.8V, 12.0V, 12.2V, 12.4V. Dla systemów 24V: 23.6V, 24.0V, 24.4V, 24.8V. Zalecane ustawienie to 12.2V (lub 24.4V), aby zapobiec nadmiernemu rozładowaniu akumulatora.

Czy Xblitz R4 Power jest kompatybilny ze wszystkimi kamerami samochodowymi?

Jest kompatybilny z większością kamer samochodowych, które korzystają z wejścia zasilania Micro USB i wymagają 5V/2A. Sprawdź specyfikację swojej kamery, aby upewnić się co do kompatybilności.

Czy mogę użyć tego zestawu w ciężarówce 24V?

Tak, Xblitz R4 Power automatycznie obsługuje zarówno systemy 12V, jak i 24V. Wykryje napięcie i zastosuje odpowiednie ustawienia ochrony.

Jak działa tryb parkingowy?

Gdy czerwony przewód jest podłączony do stałego zasilania akumulatora, kamera będzie nagrywać w sposób ciągły nawet gdy pojazd jest zaparkowany. Zestaw odetnie zasilanie, jeśli napięcie akumulatora spadnie poniżej wybranego progu, aby zapobiec rozładowaniu.

Co zrobić, jeśli kamera nie włącza się?

Sprawdź bezpiecznik (zalecany 2A), sprawdź podłączenia (czerwony do zasilania, czarny do masy) i upewnij się, że napięcie wyjściowe wynosi 5V. Potwierdź również, że napięcie akumulatora jest powyżej progu odcięcia.

Jak długo kamera może nagrywać podczas parkowania?

Zależy od pojemności akumulatora i ustawienia progu odcięcia. Na przykład, przy akumulatorze kwasowo-ołowiowym 50Wh 12V ustawionym na 12.2V (50% pojemności), można oczekiwać około 100 godzin nagrywania.

Jaki jest okres gwarancji na ten produkt?

Xblitz R4 Power jest objęty 24-miesięczną gwarancją. W celu zgłoszenia roszczeń odwiedź stronę producenta pod adresem https://xblitz.pl/warranty/.

Czy mogę wyrzucić ten produkt do odpadów domowych?

Nie, zawiera elementy elektroniczne. Utylizuj go w wyznaczonym punkcie zbiórki ZSEE zgodnie z lokalnymi przepisami (dyrektywa 2012/19/UE).

INSTRUKCJA OBSŁUGI R4 Power Xblitz

Instrukcja obsługi w języku polskim - PL

Zestaw Xblitz R4 Power jest prostym rozwiązaniem, pozwalającym na podłączenie każdej kam ery sam ochodowej w celu korzystania z trybu parkingowego.

Xblitz R4 Power jest kom patybilny z zasilaniem 12V/24V DC, dzięki czem u może być użyty w sam ochodach osobowych jak i ciężarowych.

01. INSTALACJA ZESTAW U XBLITZ R4 POW ER

1. Podłącz CZARNY przewód (GND) do uziem ienia/m asy pojazdu,
2. Podłącz CZERW ONY przewód zależnie od własnych preferencji:
   a. Podłącz CZERW ONY przewód do obwodu ACC, by system kam ery urucham iał się autom atycznie przy zapłonie silnika.
   b. Podłącz CZERW ONY przewód do akum ulatora pojazdu, by kam era nagrywała non-stop, 24/7.

Zestaw Xblitz R4 Power autom atycznie powstrzym a twoją kam erę przed wyczerpaniem akum ulatora twojego pojazdu. Jeśli napięcie w akum ulatorze pojazdu będzie zbyt niskie, zestaw Xblitz R4 Power przestanie zasilać twoją kam erę. Nie m usisz m artwić się, że twój akum ulator zostanie wyczerpany do cna przez kam erę nagrywającą w trakcie parkowania. Ustaw granicę napięcia przed odcięciem zasilania dla kam ery zgodnie z wykresem (wykres może nie odpowiadać twojem u rodzajowi akum ulatora).

TEMPERATURA		POJEM NOŚĆ I NAPIĘCIE W AKUMULATORZE KW ASOW O-OŁOW IOW YM 12V (w woltach)
°F	°C	100%	75%	50%	25%	0
0	-18	12.842	12.642	12.432	12.252	12.082
10	-12	12.818	12.618	12.408	12.228	12.058
20	-7	12.794	12.594	12.384	12.204	12.034
30	-1	12.77	12.57	12.36	12.18	12.01
40	4	12.746	12.546	12.336	12.156	11.986
50	10	12.722	12.522	12.312	12.132	11.962
60	16	12.698	12.498	12.288	12.108	11.938
70	21	12.674	12.474	12.264	12.084	11.914
80	27	12.65	12.45	12.24	12.06	11.89
90	32	12.626	12.462	12.216	12.036	11.866
100	38	12.602	12.402	12.192	12.012	11.842
110	43	12.578	12.378	12.168	11.988	11.818
120	49	12.554	12.354	12.144	11.964	11.794
130	54	12.53	12.33	12.122	11.94	11.77
140	60	12.506	12 306	12 096	11.916	11.746

Xblitz

NA PRZYKŁAD:

Jeśli tem peratura otoczenia wynosi 38°C (100°F) i chcesz zachować 50% pojem ności baterii, gdy zestaw odcina zasilanie dla kam ery, powinieneś nastawić zestaw tak, by zasilanie zostało odcięte, kiedy napięcie w akum ulatorze wynosi 12.192V. Ustaw więc przełącznik ochrony akum ulatora na ustawienie 12.2V. Na kam erę sam ochodową wykorzystane zostanie tylko 50% pojem ności akum ulatora, nawet jeśli zostawisz auto zaparkowane na długo. Jeśli jest to akum ulator ołowiwowo-kwasowy 50W h, to 50% pojem ności pozwoli na około 100 godzin nagrywania kam ery.

Są 4 ustawienia ochronne w zestawie Xblitz R4 Power, które m ożesz przełączać zgodnie ze swoim i potrzebami:

1. Dla akum ulatorów 12V, ustawienia ochronne to: 11.8V/12.0V/12.2V/12.4V;
2. Dla akum ulatorów 24V, ustawienia ochronne to: 23.6V/24.0V/24.4V/24.8V.

Xblitz R4 Power autom atycznie rozpozna akum ulator ołowiano-kwasowy i uchroni go przed rozładowaniem.

Ustawienie 12.2V/ 24.4V jest zalecane dla większości użytkowników.

02. SPECYFIKACJA URZĄDZENIA

PL

Całkowita długość przewodu	4 m etry (wejściowy 1 m etr, wyjściowy 3 m etry).
Przewody wejściowe	POW ER/ GROUND
Napięcie wejściowe	Zazwyczaj DC 12/24V, maks. DC 36V, wykrywane autom atycznie.
Zalecane bezpieczniki dla przewodu wejściowego	2A 5x20 szklany bezpiecznik szklany rurkowy lub bezpiecznik dodatkowy bypass.
Złącze wyjściowe	Micro USB, DC 5V
Natężenie prądu wyjściowego	Zazwyczaj 1A, maks. 2A
M oc wyjściowa	Zazwyczaj 5W, maks. 10W
Ochrona przed rozładowaniem akum ulatora	11.8V/12.0V/12.2V/12.4V dla akum ulatorów 12V 23.6V/24.0V/24.4V/24.8V dla akum ulatorów 24V
Inne zabezpieczenia	Ochrona przed podłączeniem na odwrót, zwarciam i, przegrzaniem, przeładowaniem.
Tem peratura pracy	-20°C do 60°C (-4°F do 140°F)
W ym iary skrzynki sterującej	40x25x15 mm

Xblitz.

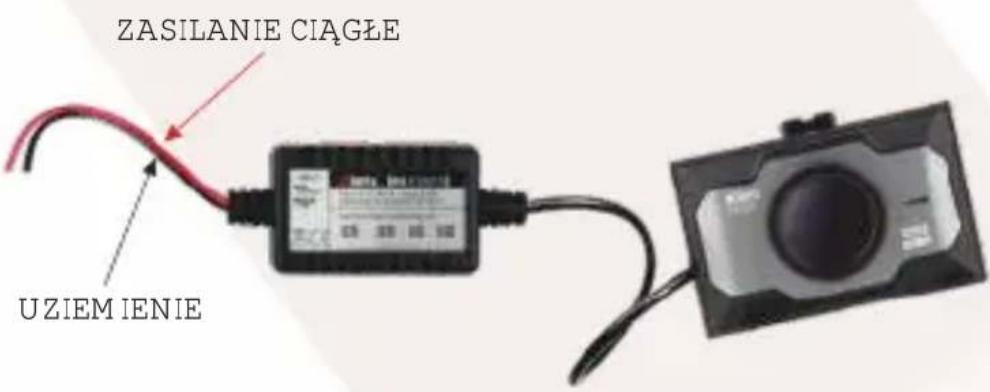

A. Kam era będzie zawsze nagrywać, niezależnie od tego czy pojazd jest włączony, czy zaparkowany:

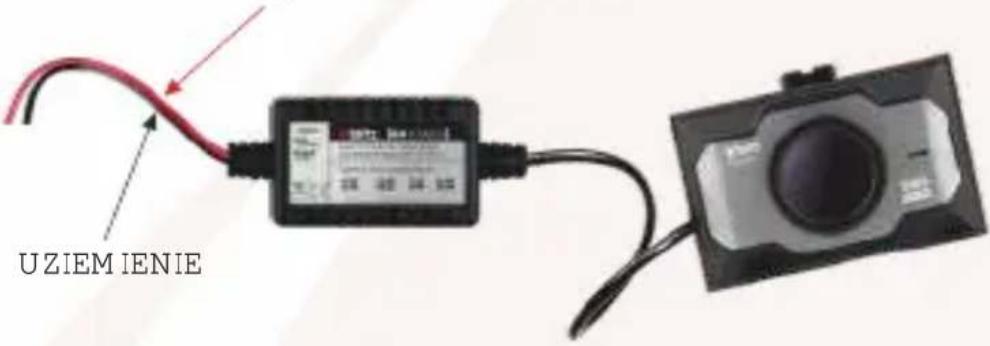

B. Kam era będzie nagrywać w czasie jazdy oraz będzie wyłączona w czasie parkowania:

ZASILANIE W ŁĄCZONEGO SILNIKA

03. KARTA GW ARANCYJNA/ REKLAM ACJE

Produkt objęty jest 24-m iesięczną gwarancją. W arunki gwarancji można znaleźć na stronie: https://xblitz.pl/gwarancja/

Reklam acje należy zgłaszać za pom ocą form ularza reklam acyjnego znajdującego się pod adresem: http://reklam acje.kgktrade.pl/

PL

Szczegóły, kontakt oraz adres serwisu m ożna znaleźć na stronie: www.xblitz.pl

Specyfikacje i zawartość zestawu mogą ulec zmianie bez powiadomienia. Przepraszam y za wszelkie niedogodności.

Producent:

KGK Trade sp. z o.o. sp. k. Ujastek 5B, 31-752 Kraków Polska

W yprodukowano w P.R.C.

Xblitz

Um ieszczony symbol przekreślonego kosza na śmieci informuje, że nieprzydatnych urządzeń elektrycznych czy elektronicznych, jego akcesoriów (takich jak: zasilacze, przewody) lub podzespołów (na przykład baterie, jeśli dołączono) nie można wyrzucać razem z odpadami gospodarczymi. W łaściwe działania w wypadku konieczności utylizacji urządzeń czy podzespołów (na przykład baterii) lub ich recyklingu polega na oddaniu urządzenia do punktu zbiórki, w którym zostanie ono bezpłatnie przyjęte. Utylizacja podlega wersji przekształconej dyrektywy W EEE (2012/19/UE) oraz dyrektywie w sprawie baterii i akum ulatorów (2006/66/W E). W łaściwa utylizacja urządzenia zapobiega degradacji środowiska naturalnego. Informacje o punktach zbiórki urządzeń wydają właściwe władze lokalne. Nieprawidłowa utylizacja odpadów zagrożona jest kara/m i przewidzianymi prawem obowiązującym na danym terenie.
