Produkttyp	Hardwire-Kit für Dashcams
Marke	Xblitz
Modell	R4 Power
Eingangsspannung	DC 12/24V (max. 36V, automatisch erkannt)
Ausgangsspannung	DC 5V
Ausgangsstrom	Typischerweise 1A, max. 2A
Ausgangsleistung	Üblich 5W, max. 10W
Gesamtkabellänge	4 Meter (1m Eingang, 3m Ausgang)
Eingangskabelfarben	Rot (Strom/ACC), Schwarz (Masse)
Ausgangsstecker	Micro-USB
Batterieentladeschutz (12V)	11.8V / 12.0V / 12.2V / 12.4V
Batterieentladeschutz (24V)	23.6V / 24.0V / 24.4V / 24.8V
Empfohlene Einstellung	12.2V für 12V-Batterien / 24.4V für 24V-Batterien
Betriebstemperatur	-20°C bis 60°C (-4°F bis 140°F)
Abmessungen Steuerbox	40 x 25 x 15 mm
Gewicht	Ca. 50 g (geschätzt)
Kompatible Fahrzeuge	12V- und 24V-Systeme (Autos, Lkw)
Installationsmodi	Dauerstrom (24/7) oder ACC (zündungsgesteuert)
Sicherheitsmerkmale	Verpolungsschutz, Kurzschlussschutz, Überhitzungsschutz, Überladeschutz
Garantie	24 Monate
Empfohlene Eingangssicherung	2A 5x20 Glassicherung oder Piggyback-Sicherung
Hersteller	KGK Trade sp. z o.o. sp. k., Polen

Häufig gestellte Fragen - R4 Power Xblitz

Wofür wird das Xblitz R4 Power Hardwire-Kit verwendet?

Das Xblitz R4 Power ist ein Hardwire-Kit, mit dem Sie jede Dashcam an das elektrische System eines Fahrzeugs anschließen können, um Funktionen wie die Aufnahme im Parkmodus zu ermöglichen.

Wie installiere ich das Xblitz R4 Power?

Verbinden Sie das schwarze Kabel mit der Fahrzeugmasse. Verbinden Sie das rote Kabel entweder mit einem ACC-Stromkreis (für zündungsgesteuerte Stromversorgung) oder direkt mit der Batterie (für Dauerstrom 24/7). Verwenden Sie den mitgelieferten Spannungswähler, um die Batterieabschaltschwelle einzustellen.

Was sind die Batterieschutzspannungseinstellungen?

Für 12V-Systeme: 11,8V, 12,0V, 12,2V, 12,4V. Für 24V-Systeme: 23,6V, 24,0V, 24,4V, 24,8V. Die empfohlene Einstellung ist 12,2V (oder 24,4V), um eine Tiefentladung der Batterie zu verhindern.

Ist das Xblitz R4 Power mit allen Dashcams kompatibel?

Es ist mit den meisten Dashcams kompatibel, die einen Micro-USB-Stromeingang verwenden und 5V/2A benötigen. Überprüfen Sie die Spezifikationen Ihrer Kamera, um die Kompatibilität sicherzustellen.

Kann ich dieses Kit in einem 24V-Lkw verwenden?

Ja, das Xblitz R4 Power unterstützt sowohl 12V- als auch 24V-Systeme automatisch. Es erkennt die Spannung und wendet die entsprechenden Schutzeinstellungen an.

Wie funktioniert der Parkmodus?

Wenn das rote Kabel an die Dauerstromversorgung der Batterie angeschlossen ist, nimmt die Kamera kontinuierlich auf, selbst wenn das Fahrzeug geparkt ist. Das Kit unterbricht die Stromversorgung, wenn die Batteriespannung unter die ausgewählte Schwelle fällt, um eine Entladung zu verhindern.

Was soll ich tun, wenn meine Kamera nicht angeht?

Überprüfen Sie die Sicherung (empfohlen 2A), verifizieren Sie die Anschlüsse (rot an Strom, schwarz an Masse) und stellen Sie sicher, dass die Ausgangsspannung 5V beträgt. Bestätigen Sie außerdem, dass die Batteriespannung über der Abschaltschwelle liegt.

Wie lange kann die Kamera im Parkmodus aufnehmen?

Hängt von der Batteriekapazität und der Abschalteinstellung ab. Bei einer 50Wh 12V Blei-Säure-Batterie, die auf 12,2V (50% Kapazität) eingestellt ist, können Sie mit etwa 100 Stunden Aufnahmezeit rechnen.

Wie lange beträgt die Garantiezeit für dieses Produkt?

Das Xblitz R4 Power hat eine 24-monatige Garantie. Für Garantieansprüche besuchen Sie die Website des Herstellers unter https://xblitz.pl/warranty/.

Kann ich dieses Produkt im Hausmüll entsorgen?

Nein, es enthält elektronische Komponenten. Entsorgen Sie es an einer dafür vorgesehenen WEEE-Sammelstelle gemäß den örtlichen Vorschriften (Richtlinie 2012/19/EU).

BEDIENUNGSANLEITUNG R4 Power Xblitz

Bedienungsanleitung auf Deutsch - DE

Xblitz R4 Power bietet eine simple Lösung, das Gerät an jede Autokam era anzuschließen um den Modus zu verwenden Parkplatz.

Xblitz R4 ist mit der Spannung 12V/24V DC kom patibel, daher kann es in Pkws und in Lkws benutzt werden.

01. INSTALLATION VON XBLITZ R4 POW ER

1. Schließen Sie die SCHW ARZE Leitung (GDN) an die Erdung des W agens an.
2. Schließen Sie die ROTE Leitung je nach Bedarf an:
   a. Die ROTE Leitung an den ACC Kreis, sodass das Kam erasystem bei der Motoranzündung autom atisch aktiviert wird.
   b. Die ROTE Leitung an den W age-Akku, sodass die Kam era andauernd 24/7 aufnimmt.

Xblitz R4 Power wird Ihre Kam era vor dem Entladen des Akkus stoppen. W enn die Akku-Spannung zu niedrig ist, wird Xblitz R4 die Strom versorgung an die Kam era sperren. Sie m üssen sich dabei keine Sorgen m achen, dass der Akku bei laufenden Kam era beim geparkten Auto voll entladen wird. Stellen Sie die Grenzwerte vor der Strom sperre gem äß dem Diagram m ein. (Beachten Sie, dass die auf dem Diagram m geschilderten W erte nicht im m er m it Ihrem Akku korrespondieren).

TEMPERATURE		KAPAZITÄT UND SPANNUNG IM BLEIAKKU 12 V (in Volt)
°F	°C	100%	75%	50%	25%	0
0	-18	12.842	12.642	12.432	12.252	12.082
10	-12	12.818	12.618	12.408	12.228	12.058
20	-7	12.794	12.594	12.384	12.204	12.034
30	-1	12.77	12.57	12.36	12.18	12.01
40	4	12.746	12.546	12.336	12.156	11.986
50	10	12.722	12.522	12.312	12.132	11.962
60	16	12.698	12.498	12.288	12.108	11.938
70	21	12.674	12.474	12.264	12.084	11.914
80	27	12.65	12.45	12.24	12.06	11.89
90	32	12.626	12.462	12.216	12.036	11.866
100	38	12.602	12.402	12.192	12.012	11.842
110	43	12.578	12.378	12.168	11.988	11.818
120	49	12.554	12.354	12.144	11.964	11.794
130	54	12.53	12.33	12.122	11.94	11.77
140	60	12.506	12 306	12 096	11.916	11.746

Xblitz

BEISPIEL:

W enn die Um gebungstem peratur 38°C (100°F) beträgt und Sie Akku-Kapazität auf 50% vor der Strom sperre bestim m en möchten, ist die Spannung von 12.192V einzustellen. Stellen Sie den Schalter für den Akku-Schutz auf den Wert von 12.2V ein. Nur 50% der Akku-Kapazität werden für die Kam era gebraucht, auch wenn der W agen längere Zeit geparkt ist. Bei Bleiakku 50W h, erlaubt die Kapazität 100 Stunden Aufnahm ezeit der Kam era.

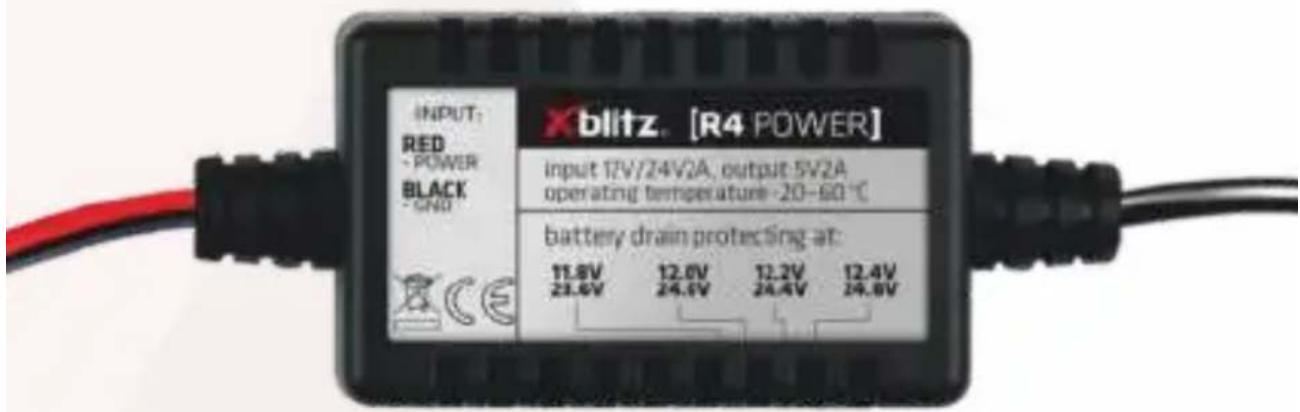

Es gibt 4 beliebige Schutzeinstellungen im Xblitz R4 Power:

1. Bei Akkus 12V betragen die Schutzeinstellungen: 11.8V/12.0V/12.2V/12.4V.

2. Bei Akkus 24V betragen die Schutzeinstellungen: 23.6V/24.0V/24.4V/24.8V.

Xblitz wird einen Bleiakku sofort erkennen und ihn vor Entladen schützen.

Die für die meisten Benutzer em pfohlenen Einstellungen sind 12.2 V/ 24.4 V.

02. GERÄTSPEZIFIKATION

DE

Die gesam te Leitungslänge	4 Meter (Eingang 1 Meter, Ausgang 3 Meter).
Eingang-Leitungen	POW ER/ GROUND
Eingangspannung	Üblich ist DC 12/24V, m ax. DC 36V, autom atsich erkannt.
Em pfohlene Sicherungen für die Eingang-Leitung	2A 5x20 Glassicherung oder Zusatzsicherung-Überbrückung.
Ausgangsverbindung	Micro USB, DC 5V
Ausgangsstrom m - Spannung	üblich 1A, m aks. 2A
Ausgangsleistung	üblich 5W , m aks. 10W
Schutz vor Entladen des Akkus	11.8V/12.0V/12.2V/12.4V für 12V Akkus23.6V/24.0V/24.4V/24.8V für Akkus 24V
Andere Sicherungen	Schutz vor verkehrter Verbindung, Kurzschluss, Überhitzung, Überfüllung
Betriebstem peratur	-20°C do 60°C (-4°F do 140°F)
Sicherungskasten Ausm ass	40x25x15 mm

Xblitz.

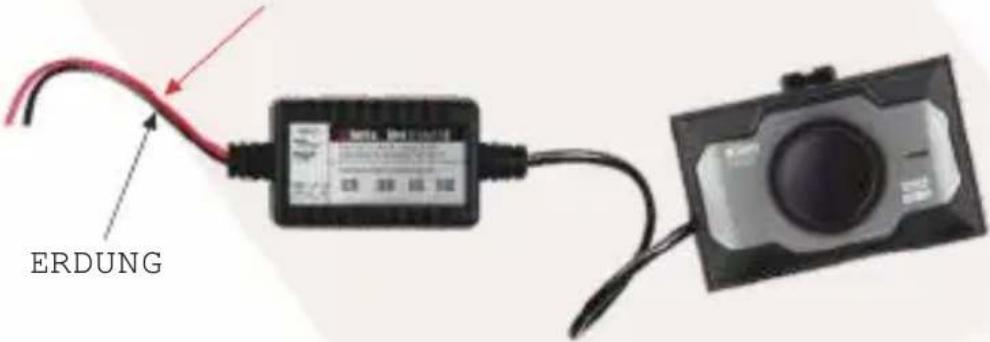

A. Die Kam era wird im mer aufnehm en, beim eingeschalteten Motor oder geparkt:

STÄNDIGE STROM VERSORGUNG

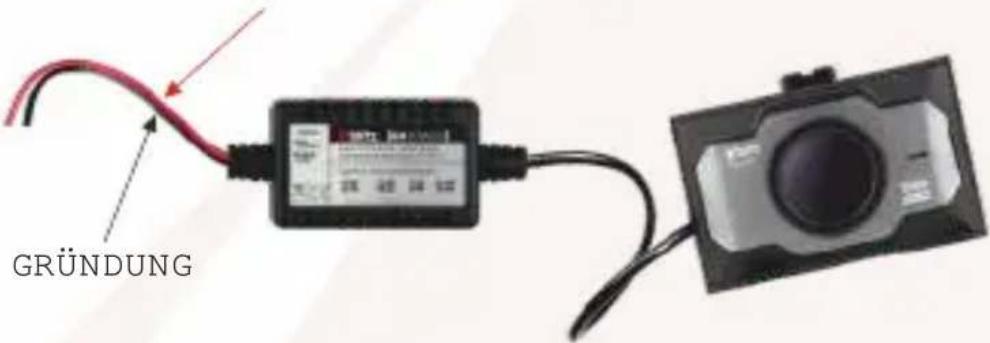

B. Die Kam era wird während der Fahr aufnehm en; beim Parken ausgeschlossen sein:

STROM VERSORGUNG DES EINGESCHALTETEN MOTORS

Xblitz®

03. GARANTIEKARTE

Für dieses Produkt gilt eine 24-m onatige Garantie. Die Garantiebedingungen finden Sie auf der Website: https://xblitz.pl/warranty/

Beschwerden sollten mit dem Beschwerdeformular eingereicht werden, das unter http://reklam acje.kgktrade.pl/ zu finden ist.

Die Kontaktdaten und die Adresse des Dienstes finden Sie auf der Website: www.xblitz.pl

DE

Technische Daten und Inhalt des Kits können ohne vorherige Ankündigung geändert werden. Wir entschuldigen uns für etwaige Unannehmlichkeiten.

Hersteller:

KGK Trade sp. z o.o. sp. k. Ujastek 5B, 31-752 Kraków Polen

Hergestellt in P.R.C.

Xblitz

Das durchgestrichene Mülleimersymbol weist darauf hin, dass unbrauchbare elektrische oder elektronische Geräte, deren Zubehör (z. B. Netzteile, Kabel) oder Komponenten (z. B. Batterien) nicht mit dem Hausmüll entsorgt werden dürfen. Zur Entsorgung der Geräte oder ihrer Komponenten (z. B. Batterien) liefern Sie das Gerät an die Sammelstelle, wo es kostenlos entgegengenommen wird. Die Entsorgung unterliegt der Neufassung der W EEE-Richtlinie (2012/19 / EU) und der Richtlinie über Batterien und Akkumulatoren (2006/66 / EG). Die ordnungsgem äße Entsorgung des Geräts verhindert eine Beeinträchtigung der natürlichen Umwelt. Informationen zu den Sammelstellen der Einrichtungen werden von den zuständigen örtlichen Behörden erteilt. Die unsachgem äße Entsorgung von Abfällen unterliegt den in dem jeweiligen Gebiet geltenden Strafbestimmungen.
