Typ produktu	Hardwire sada pro palubní kamery
Značka	Xblitz
Model	R4 Power
Vstupní napětí	DC 12/24V (Max. 36V, automaticky detekováno)
Výstupní napětí	DC 5V
Výstupní proud	Typicky 1A, Max. 2A
Výstupní výkon	Obvykle 5W, Max. 10W
Celková délka kabelu	4 metry (1m vstup, 3m výstup)
Barvy vstupních kabelů	Červená (napájení/ACC), Černá (zem)
Výstupní konektor	Micro USB
Ochrana proti vybití baterie (12V)	11.8V / 12.0V / 12.2V / 12.4V
Ochrana proti vybití baterie (24V)	23.6V / 24.0V / 24.4V / 24.8V
Doporučené nastavení	12.2V pro 12V baterie / 24.4V pro 24V baterie
Provozní teplota	-20°C až 60°C (-4°F až 140°F)
Rozměry řídicí jednotky	40 x 25 x 15 mm
Hmotnost	Přibl. 50 g (odhad)
Kompatibilní vozidla	12V a 24V systémy (osobní a nákladní vozidla)
Režimy instalace	Trvalé napájení (24/7) nebo ACC (spínané zapalováním)
Bezpečnostní funkce	Ochrana proti přepólování, zkratu, přehřátí, přebití
Záruka	24 měsíců
Doporučená vstupní pojistka	2A 5x20 skleněná pojistka nebo pojistka piggyback
Výrobce	KGK Trade sp. z o.o. sp. k., Polsko

Často kladené otázky - R4 Power Xblitz

K čemu slouží Xblitz R4 Power hardwire sada?

Xblitz R4 Power je hardwire sada, která umožňuje připojit libovolnou palubní kameru k elektrickému systému vozidla, což umožňuje funkce jako parkovací režim.

Jak nainstalovat Xblitz R4 Power?

Připojte černý vodič k uzemnění vozidla. Připojte červený vodič buď k obvodu ACC (pro napájení spínané zapalováním) nebo přímo k baterii (pro trvalé 24/7 napájení). Pomocí přiloženého voliče napětí nastavte prah vypnutí baterie.

Jaká jsou nastavení ochranného napětí baterie?

Pro 12V systémy: 11.8V, 12.0V, 12.2V, 12.4V. Pro 24V systémy: 23.6V, 24.0V, 24.4V, 24.8V. Doporučené nastavení je 12.2V (nebo 24.4V), aby se zabránilo nadměrnému vybití baterie.

Je Xblitz R4 Power kompatibilní se všemi palubními kamerami?

Je kompatibilní s většinou palubních kamer, které používají Micro USB napájecí vstup a vyžadují 5V/2A. Zkontrolujte specifikace vaší kamery pro zajištění kompatibility.

Mohu tuto sadu použít v 24V nákladním vozidle?

Ano, Xblitz R4 Power automaticky podporuje 12V i 24V systémy. Rozpozná napětí a použije odpovídající ochranná nastavení.

Jak funguje parkovací režim?

Když je červený vodič připojen k trvalému napájení baterie, kamera bude nepřetržitě nahrávat i když je vozidlo zaparkované. Sada přeruší napájení, pokud napětí baterie klesne pod zvolený práh, aby zabránila vybití.

Co dělat, když se kamera nezapne?

Zkontrolujte pojistku (doporučeno 2A), ověřte připojení (červená na napájení, černá na zem) a ujistěte se, že výstupní napětí je 5V. Také potvrďte, že napětí baterie je nad prahem vypnutí.

Jak dlouho může kamera nahrávat při parkování?

Závisí na kapacitě baterie a nastavení prahu. Například s 50Wh 12V olověnou baterií nastavenou na 12.2V (50% kapacity) můžete očekávat přibližně 100 hodin nahrávání.

Jaká je záruční doba na tento produkt?

Xblitz R4 Power je dodáván s 24měsíční zárukou. Pro reklamace navštivte web výrobce na https://xblitz.pl/warranty/.

Mohu tento produkt vyhodit do domácího odpadu?

Ne, obsahuje elektronické součástky. Zlikvidujte jej na určeném sběrném místě OEEZ v souladu s místními předpisy (směrnice 2012/19/EU).

NÁVOD K OBSLUZE R4 Power Xblitz

Uživatelská příručka v češtině - CZ

Sada Xblitz R4 Power je jednoduché řešení, které vám um ožní připojit jakoukoli kam eru do auta pro použití režim u parkování.

Sada Xblitz R4 Power je kom patibilní s 12V / 24V DC napájením, także ji lze použít v osobních i nákladních autom obilech.

01. INSTALACE ZAŘÍZENÍ XBLITZ R4 POW ER

1. Připojte černý vodič (GND) k zem i/ kostře vozidla.
2. Připojte ČERVENÝ vodič podle toho, jak chcete:
   a. Připojte ČERVENÝ vodič k obvodu ACC, aby se kam erový systém autom aticky spustil při nastartování m otoru.
   b. Připojte ČERVENÝ kabel k baterii vozidla tak, aby kam era zaznam enávala nepřetržitě, 24/7.

Sada Xblitz R4 Power autom aticky zastaví vybití kam ery z baterie vašeho vozidla. Pokud je napětí baterie vozidla přiliš nízké, napájení Xblitz R4 Power prestane napájet kam eru. Nem usíte se obávat, že během parkování bude vaše baterie vybita nahrávací kam erou. Před odpojením napájení kam ery nastavte grafický lim it napětí (graf nem usí odpovídat vašem u typu baterie).

TEPLOTA			KAPACITA A NAPETI V OLOVENEMAKUMULATORU 12V (ve voltech)
°F	°C	100%	75%	50%	25%	0
0	-18	12.842	12.642	12.432	12.252	12.082
10	-12	12.818	12.618	12.408	12.228	12.058
20	-7	12.794	12.594	12.384	12.204	12.034
30	-1	12.77	12.57	12.36	12.18	12.01
40	4	12.746	12.546	12.336	12.156	11.986
50	10	12.722	12.522	12.312	12.132	11.962
60	16	12.698	12.498	12.288	12.108	11.938
70	21	12.674	12.474	12.264	12.084	11.914
80	27	12.65	12.45	12.24	12.06	11.89
90	32	12.626	12.462	12.216	12.036	11.866
100	38	12.602	12.402	12.192	12.012	11.842
110	43	12.578	12.378	12.168	11.988	11.818
120	49	12.554	12.354	12.144	11.964	11.794
130	54	12.53	12.33	12.122	11.94	11.77
140	60	12.506	12 306	12 096	11.916	11.746

Xblitz

NAPŘÍKLAD:

Je-li okolní teplota 38 °C (100 °F) a chcete zachovat 50 % kapacity baterie, když sada vypíná napájení kam ery, měli byste ji nastavit tak, aby se napájení odpojilo, když je napětí baterie 12,192V. Proto přepněte přepínač ochrany baterie do polohy nastavení 12,2V. Pouze 50 % kapacity baterie bude použito pro kam eru autom obilu a to i v případě, že necháte vozidlo zaparkované po dlouhou dobu. Pokud se jedná o 50W h olověnou baterii, kapacita 50 % um ožní nahrávání přibližně 100 hodin kam ery.

V sadě Xblitz R4 Power jsou 4 ochranná nastavení, m ezi nim iž m úžete přepínat podle svých potřeb:

1. U baterií 12 V jsou ochranná nastavení: 11,8 V / 12,0 V / 12,2 V / 12,4 V.

2. U baterii 24 V jsou ochranná nastavení: 23,6 V / 24,0 V / 24,4 V / 24,8 V.

Sada Xblitz R4 Power autom aticky rozpozná olověnou baterii a zabráni jejím u vybití.

Pro většinu uživatelů je doporučeno nastavení 12,2V / 24,4V.

02. SPECIFIKACE ZAŘÍZENÍ

CZ

Celková délka kabelu	4 m etry (vstup 1 m etr, výstup 3 m etry).
Vstupní vodiče	POW ER/ GROUND
Vstupní napětí	Obvykle DC 12 / 24V, m ax. DC 36V, detekováno autom aticky.
Doporučené pojistky pro vstupní vodič	2A 5x20 skleněná pojistka nebo skleněná trubková pojistka ,dodatečně „ pojistka-bypass".
Výstupní konektor	M ikro USB, DC 5V
Výstupní proud	Obvykle 1A, m ax. 2A
Výstupní výkon	Obvykle 5W , m ax. 10W
Ochrana proti vybití baterie	11,8 V / 12,0 V / 12,2 V / 12,4 V pro 12 V baterie 23,6 V / 24,0 V / 24,4 V / 24,8 V pro baterie 24 V
Další bezpečnostní funkce	Ochrana proti zpětném u připojení, zkratům , přehřáti, přebití.
Pracovní teplota	-20°C do 60°C (-4°F do 140°F)
Rozm ěry ovládací skřínky	40x25x15 m m

Xblitz.

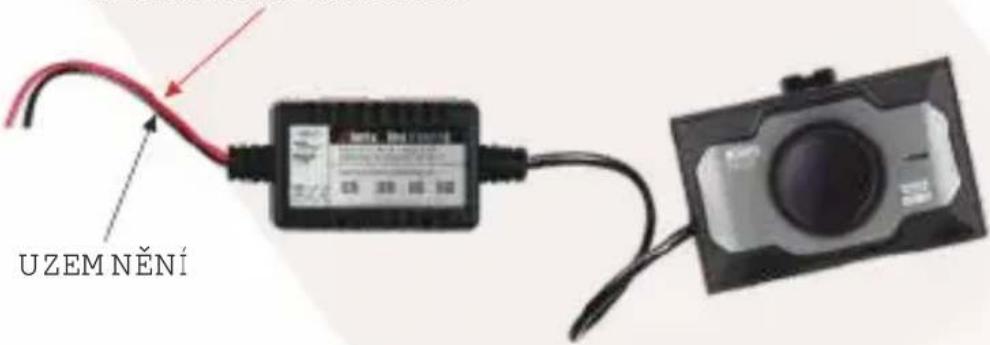

A. Kam era vždy zaznam enává, bez ohledu na to, zda je vozidlo zapnuté nebo zaparkované:

NEPŘETRŽITÉ NAPÁJENÍ

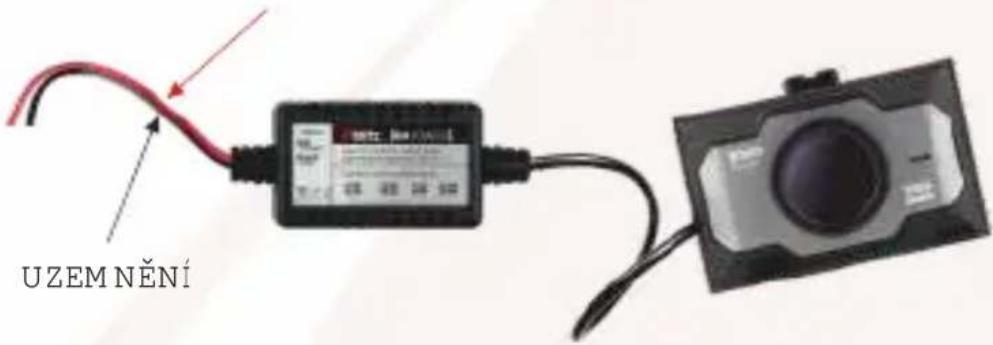

B. Kam era záznam během jízdy, vypnuto při parkování:

NAPÁJENÍ MOTORU

Xblitz®

03. ZÁRUČNÍ KARTA/ REKLAM ACE

Na produkt se vztahuje záruka 24 m ěsíců. Záruční podmínky k dispozici na adrese: https://xblitz.pl/gwarancja/

Reklam ace by m ěly být hlášeny pom ocí form uláře který se nachází na adrese: http://reklam acje.kgktrade.pl/

CZ

Kontaktní údaje a adresa webu m ohou být znám y: www.xblitz.pl

Technické specifikace a obsah soupravy se m ohou bez změn změnit upozornění, om louvám e se za případné nepříjem nosti.

Výrobce:

KGK Trade sp. z o.o. sp. k.

Ujastek 5B,

31-752Krakow

Polsko

Vyrobeno w P.R.C.

Xblitz

Symbol přeškrtnutého koše označuje, že nepoužitelná elektrická nebo elektronická zařízení, jejich příslušenství (např. Napájecí zdroje, šňůry) nebo komponenty (například baterie, pokud jsou součástí dodávky) nem ohou být likvidovány společně s dom ovním odpadem. Správná opatření v případě nutnosti likvidace zařízení nebo komponentů (například baterií) nebo jejich recyklace spočívá v tom, že zařízení bude umístěno do sběrného místa, kde bude zařízení bezplatně přijato. Likvidace podléhá přepracovaném u znění směrnice W EEE (2012/19/EU) a směrnice o bateriích a akum ulátorech (2006/66/ES). Správná likvidace zařízení zabraňuje degradaci přírodního prostředí. Inform ace o sběrných místech zařízení vydávají příslušné místní úřady. Nesprávná likvidace odpadu je ohrožena sankcem i stanoveným i právním i předpisy platným i v dané oblasti.
