INSTRUKCJA OBSŁUGI KL600 Kardioline

Podane poniżej warunki gwarancji obowiązują wyłącznie w sprzedaży konsumenckiej, do której mają zastosowanie przepisy z ustawy z dnia 27 lipca 2002r o szczególnych warunkach sprzedaży oraz zmianie kodeksu cywilnego (Dz.U. Z 2002r, nr 141, poz. 1176).

Kardioline sp z o. o. s.k. udziela gwarancji na urządzenia Kardioline. Informacja o okresie gwarancji znajduje się w instrukcji obsługi urządzenia. Urządzenia posiadają właściwości opisane w instrukcji obsługi stanowiącej załącznik do karty gwarancyjnej oraz znak zgodności CE. Uprawnienia z tytułu udzielonej gwarancji urządzenie kupujący może realizować wyłącznie na terytorium Rzeczypospolitej Polskiej. Rozliczenia z tytułu udzielonej gwarancji kupujący zobowiązany jest zgłosić najpoźniej do ostatniego dnia okresu gwarancji. Początek biegu gwarancji rozpoczyna się w dniu zakupu urządzenia. Data zakupu urządzenia musi być udokumentowana na prawidłowo wypełnionej i podstempłowanej przez sprzedawcę karcie gwarancyjnej lub na pokwitowaniu zakupu (paragon, faktura).

Z tytułu udzielonej gwarancji Kardioline sp z o. o. s.k. zobowiązana jest:

wymienić urządzenie na nowe odpowiadający właściwościom opisywanym w instrukcji dołączonej do opakowania, w przypadku istnienia nie podlegającej naprawie niezgodności urządzenia opisanymi w instrukcji właściwościami lub zapewnić bezpłatną wymianę wszystkich części urządzenia uszkodzonych wskutek wad materiałowych lub błędów produkcyjnych, bądź naprawy uszkodzonych części urządzenia w celu doprowadzenia ich do stanu odpowiadającego opisanym w instrukcji właściwościom. Gwarancja, nie obejmuje uszkodzeń powstałych wskutek nieprawidłowego stosowania urządzenia lub manipulacji przez osoby nieuprawnione.

W przypadku zgłoszenia reklamacji prosimy o kontakt z autoryzowanym serwisem Kardioline:

Kardioline sp z o. o. s. k. ul. Biesiadna 7, 35-304 Rzeszów, Tel. [phone]

W celu zapewnienia najwyższej jakości usługi gwarancyjnej i pogwarancyjnej kupujący powinien wpisać w wyznaczonej części karty gwarancyjnej swoje imię i nazwisko oraz kontaktowy numer telefonu. Część karty gwarancyjnej z wpisanymi danymi kontaktowymi klienta zostaje oddzielona i pozostaje w punkcie zakupu urządzenia. W celu przedłużenia gwarancji o dodatkowy rok prosimy o kontakt telefoniczny z działem sprzedaży lub odesłanie na adres firmy Kardioline wypełnionego i podpisanego formularza zgłoszeniowego.

Produkt Czas trwania gwarancji (miesiące)
Ciśnieniomierze: KL200*, KL250*, KL300*	24
Termometry na podczerwień KL80	24
Termometry KL30, KL50	24
Nebulizer KL600, KL650	24

* Gwarancja na mankiet wynosi 6 miesięcy.

Aby przedłużyć gwarancję o dodatkowy rok prosimy o rejestracje na stronie www.kardioline.com

Model urządzenia: Data sprzedaży:

Numer seryjny: Podpis sprzedawcy:

Pieczęć sprzedawcy

Lekki inhalator kompresorowy z nebulizatorem

Inhalacja-,astma-,alergia-,terapia wziewna

Przeczytaj uważnie instrukcję obsługi przed przystąpieniem do pracy.

Dziękujemy za dokonanie zakupu zestawu inhalatora Kardioline KL600 z nebulizatorem. Produkt został opracowany i przeznaczony do skutecznego zwalczania astmy, alergii oraz skutecznej terapii w przypadku innych schorzeń dróg oddechowych. Inhalator Kardioline KL 600 z nebulizatorem służy do zamieniania leku w nebulizatorze w aerozol i wytwarzania mgiełki inhalacyjnej, która za pomocą ustnika lub maski dostarczana jest bezpośrednio do dróg oddechowych.

To urządzenie spełnia dyrektywy EU nr 93/42/EWG (Medical Device Directive) i europejskie normy EN nr 13544-1:2007 + A1: 2009 Respiratory Therapy Equipment - Część 1: Systemy rozpylające i ich elementy

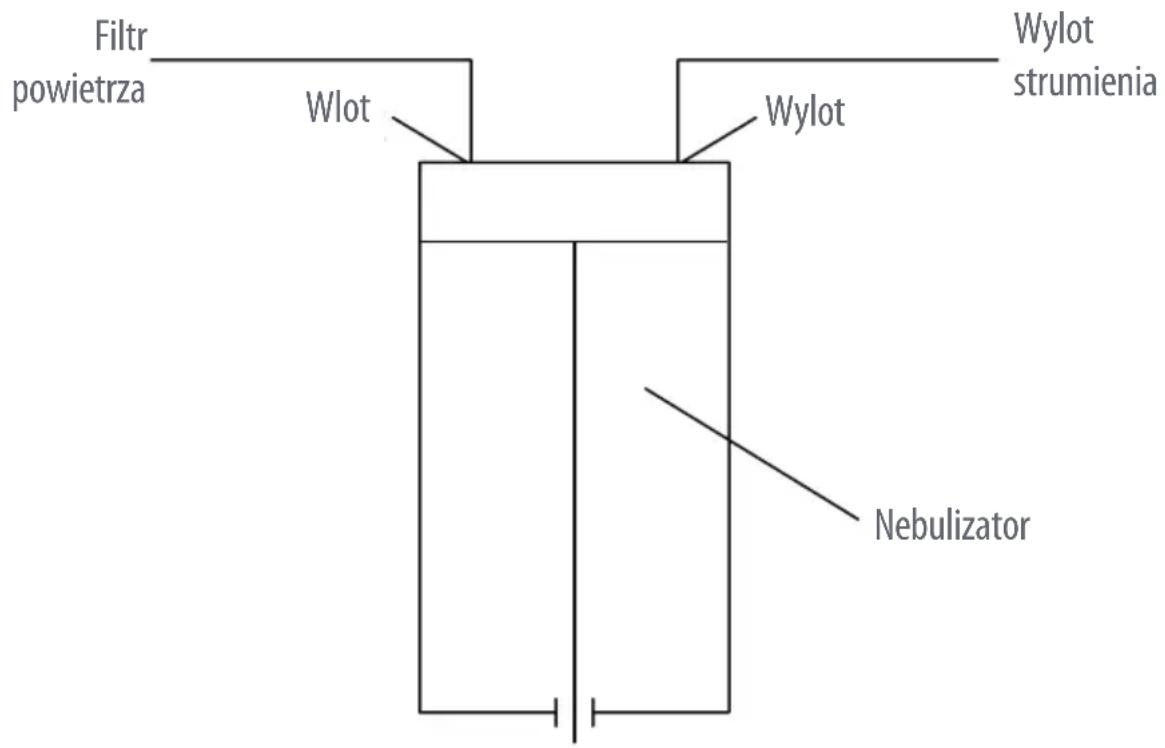

SPOSÓB DZIAŁANIA

Urządzenie to jest proste w obsłudze i łatwe do transportu. System kompresora doprowadza poprzez wężyk powietrze pod ciśnieniem do nebulizatora. W nebulizatorze (pojemniku na lek) powietrze pod ciśnieniem przekształca znajdujący się tam lek w aerozol zawierający mikroskopijne kropelki, przeznaczone do łatwej inhalacji. (rys 1)

Filtr powietrza Wlot Wylot Wylot strumienia Nebulizator

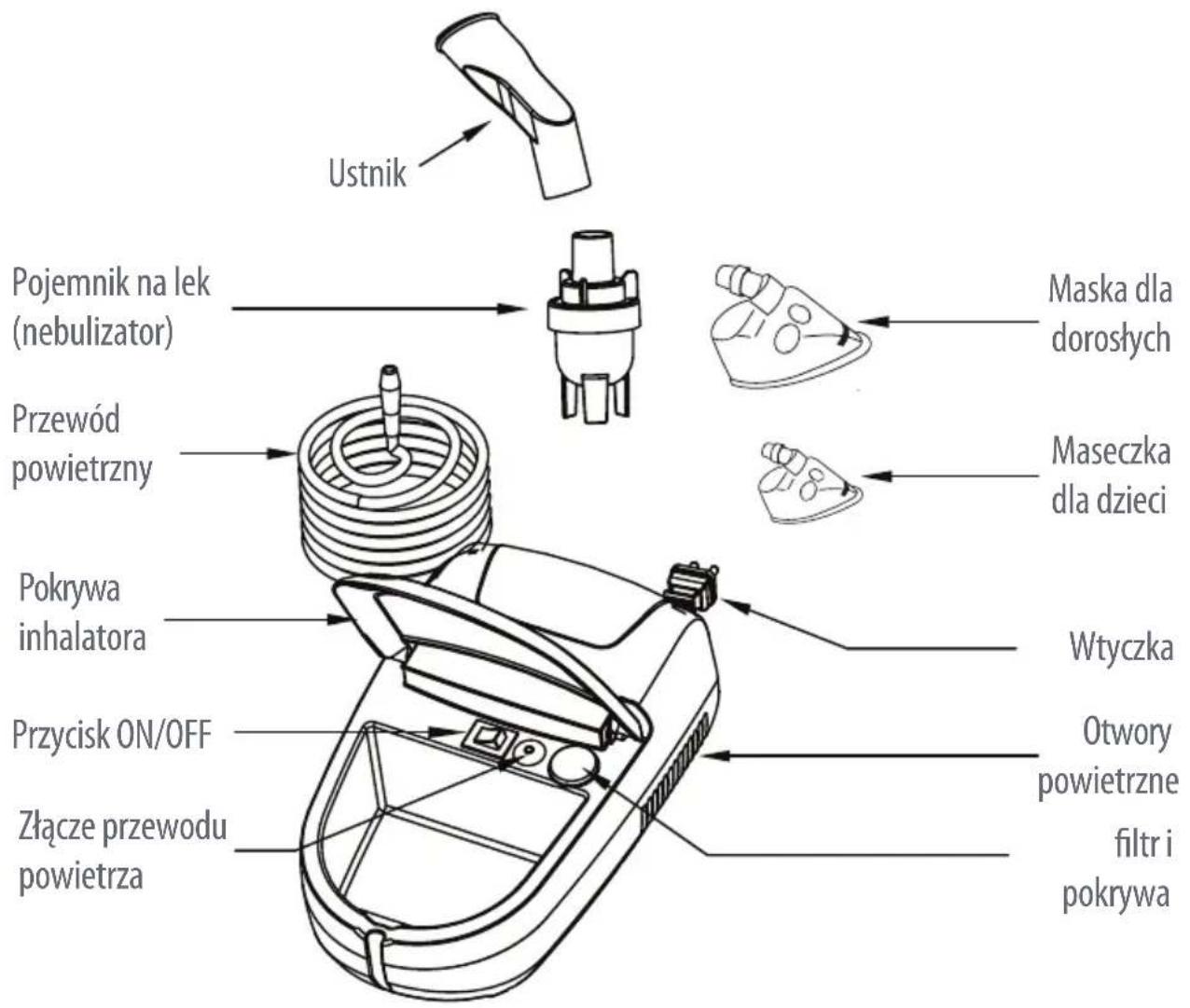

AKCESORIA

Inhalator Kardioline KL600 zawiera następujące akcesoria

Ustnik Pojemnik na lek (nebulizator) Przewód powietrzny Pokrywa inhalatora Przycisk ON/OFF Złącze przewodu powietrza Maska dla dorosłych Maseczka dla dzieci Wtyczka Otwory powietrzne filtr i pokrywa

ZAWARTOŚĆ ZESTAWU

Przed użyciem należy się upewnić, że na wyposażeniu inhalatora są następujące elementy:

Kompresor, pojemnik na lek, przewód powietrzny, 2 maski (dla dorosłych i dla dzieci), ustnik, filtry 5 sztuk

PRZYGOTOWANIE DO NEBULIZACJI

Aby wlać lek do nebulizatora, wykonaj następujące czynności:

1. Otwórz pojemnik na lek.
2. Napełnij pojemnik na lek zgodnie z zaleceniami lekarza. Upewnij się, że lek nie przekracza objętości 6 ml.
3. Zamknąć pojemnik na lek.
4. Podłącz ustnik lub maskę.

Uwaga: ustnik jest przeznaczony do stosowania doustnego wziewnego.

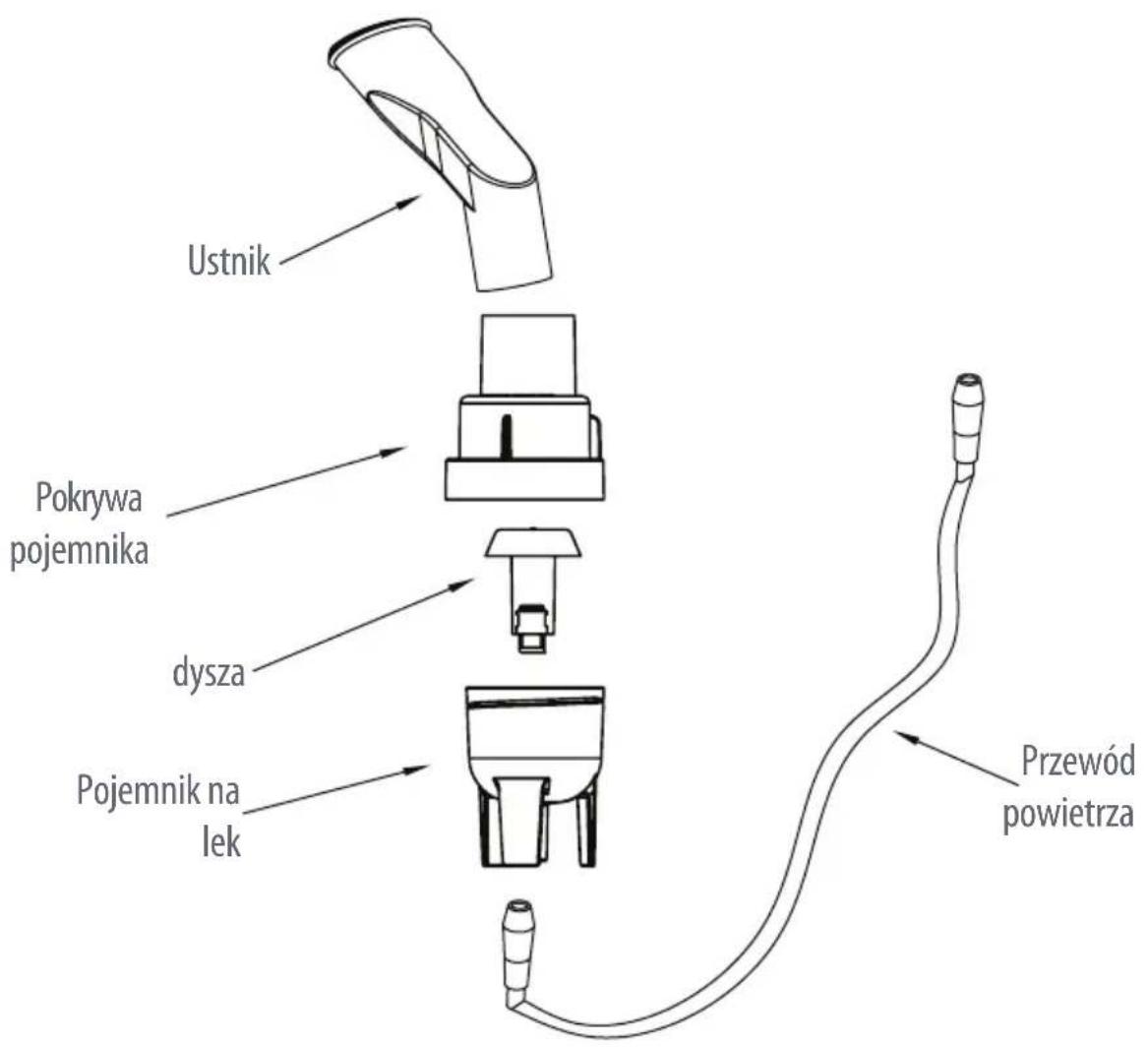

Ustnik Pokrywa pojemnika dysza Pojemnik na lek Przewód powietrza

Inhalator jest przeznaczony do pracy ciągłej

Aby uruchomić inhalator, wykonaj następujące czynności:

• Podłącz do prądu wtyczkę inhalatora, ale nie podłączaj pojemnika na lek.
• Upewnij się, że filtr powietrza znajduje sie w inhalatorze. Upewnij się, że filtr powietrza jest czysty.
• Jeżeli filtr powietrza zmienił kolor lub był używany przez 60 dni, należy go wymienić.
  • Włącz zasilanie.
• Jeżeli inhalator pracuje poprawnie przez 1-2 minut, podłącz do gniazda inhalatora przewód powietrzny wraz z pojemnikiem na lek.
  • Rozpocznij inhalacje zgodnie z zaleceniami lekarza.
  • Inhalacja jest zakończona w momencie, gdy w pojemniku na lek nie będzie już lekarstwa.
• Po zakończeniu inhalacji, wyłącz inhalator, zanim odłączysz przewód powietrza.

CZYSZCZENIE I KONSERWACJA

Aby twój nebulizator (pojemnik na lek) działał prawidłowo, po każdym użyciu, wykonaj następujące czynności:

1. Po odłączeniu przewodu powietrza, odłącz ustnik.
2. Otwórz pokrywę i opróżnij pojemnik na lek. Umyj nebulizator (pojemnik na lek) bieżącą wodą lub pozostaw go w ciepłej wodzie przez 15 minut. Dla uzyskania lepszego efektu czyszczenia, dodaj trochę octu do wody (mieszanka 1/3 octu, 2/3 wody). UWAGA: Nie należy gotować nebulizatora (pojemnika na lek), może to spowodować jego uszkodzenie.
3. Osuszyć zestaw inhalujący do przechowywania.

SAFETY INFORMATION

1. Upewnij się, że zestaw inhalujący jest prawidłowo założony, filtr powietrza jest prawidłowo zainstalowany, a rura powietrza jest prawidłowo podłączona do pojemnika na lek. Powietrze może wyciec z rury powietrza podczas użytkowania, jeśli nie jest prawidłowo połączona.
2. Sprawdź sprężarkę (jednostka główna) i części inhalatora przed każdym użyciem urządzenia. Upewnij się, że części nie są uszkodzone, dysze i rury powietrza nie są zablokowane i kompresor działa normalnie.
3. Nie należy używać urządzenia, jeśli przewód powietrza jest zgięty.
4. Nie blokuj pokrywy filtra powietrza.
5. Nie zmieniaj dyszy w pojemniku na lek lub części zestawu inhalatora.
6. Nie nalewaj więcej niż 5 ml płynu do pojemnika na lek.
7. Nie używaj inhalatora w temperaturach powyżej +40° (104 F)
8. Nie przechylaj inhalatora pod kątem większym niż 45°. Lek może płynąć do wylotu.
9. Nie wstrząsać inhalatorem podczas korzystania.
10. Nie narażaj inhalatora i akcesoriów na działanie silnych wstrząsów, takich jak upuszczenie na podłogę.
11. Inhalator jest dopuszczony do użytku tylko przez człowieka.
12. Nie wolno demontować ani naprawiać inhalatora i akcesoriów.
13. Używaj inhalator tylko zgodnie z przeznaczeniem. Nie należy używać inhalatora do innych celów.
14. Wyrzucać urządzenia, części i akcesoriów do wyboru, zgodnie z obowiązującymi przepisami lokalnymi. Bezprawne usuwanie może spowodować zanieczyszczenie środowiska.
15. Używaj tylko autoryzowanych części i akcesoriów Kardioline. Części i akcesoria, które nie zostały zatwierdzone do użytku z inhalatorem mogą spowodować jego uszkodzenie.
16. Zmiany lub modyfikacje nie zatwierdzone przez Kardioline powodują utratę gwarancji.
17. Nie należy podłączać lub odłączać kabla zasilający do gniazdka elektrycznego mokrymi rękami.
18. Nie zanurzaj inhalatora (jednostka główna) w wodzie lub innych cieczach.
19. Nie rozlewaj wody ani innych płynów na inhalatorze ani na przewodzie zasilającym.
20. Inhalator i przewód zasilający nie są wodoodporne. Jeśli dojdzie do zabrudzenia, należy natychmiast odłączyć przewód zasilający i wytrzeć gazą lub innym miękkim materiałem absorbującym.
21. Nie używaj i nie przechowuj inhalatora w wilgotnych miejscach, takich jak łazienka. Nie narażaj inhalatora na działanie promieni słonecznych i wilgotności.
22. Nie należy używać telefonu komórkowego w pobliżu inhalatora. Może to spowodować wystąpienie awarii.
23. Nie przeciążaj gniazda zasilania. Podłącz urządzenie do gniazdka z odpowiednim napięciem.
24. Nie należy używać przedłużaczy. Podłącz przewód zasilający bezpośrednio do gniazdka elektrycznego.
25. Odłącz przewód zasilający od gniazdka elektrycznego po użyciu inhalatora oraz przed czyszczeniem inhalatora.
26. KONSERWACJA I PRZECHOWYWANIE:
27. Przemyć części nebulizatora czystą gorącą wodą w celu dezynfekcji.
28. Umyć części nebulizatora po każdym użyciu. Wysuszyć części natychmiast po umyciu.
29. Nie przechowywać wilgotnego przewodu powietrza lub leków pozostających w rurze powietrza.

Parametry pracy inhalatora
	230VAC, 50HzZasilanie:
Moc:	Ponizej 65 W
Przepływ nebulizatora:	6 L
Przepływ kompresora:	8 - 10 L
Pojemnika na lek:	2 - 8 ml
Rozmiar cząsteczek:	0.5 do 6um
MMAD:	2.44 mikronów
Wydajność nebulizacji:	0.4 ml/min
Ilość osadu:	0.15 ml
Poziom hałasu:	Poniżej 58 dBA
Zakres ciśnienia kompresora:	32.0 do 40.7 Psi
	220 do 280 Kpa
	2.2 ~ 2.8 Bar
Zakres ciśnienia roboczego:	11.6 do 21.8 Psi
	80 do 150 Kpa
	0.8 ~ 1.5 Bar
Zakres temperatury roboczej:	10°C do 40°C (50°F do 104°F)
Zakres wilgotności roboczej:	10% do 95% RH
Zakres temperatury przechowywania:	-20°C do 70°C (-4°F do 158°F)
Zakres wilgotności przechowywania:	10% do 95% RH
Wymiary:	280 x 171 x 110 mm
Waga:	2.2 kg
Akcesoria:	Kompresor
	Maska dla dorosłych
	Maseczka dla dzieci
	Filtry - 5szt
	Przewód powietrzny 1,8m
	Nebulizator (pojemnik na lek) 8ml
	Ustnik

GWARANCJA

Warunki Gwarancji

Podane poniżej warunki gwarancji obowiązują wyłącznie w sprzedaży konsumenckiej, do której mają zastosowanie przepisy z ustawy z dnia 27 lipca 2002r o szczególnych warunkach sprzedaży oraz zmianie kodeksu cywilnego (Dz.U. Z 2002r, nr 141, poz. 1176).

Kardioline sp z o. o. s.k. udziela gwarancji na urządzenia Kardioline. Informacja o okresie gwarancji znajduje się w instrukcji obsługi urządzenia. Urządzenia posiadają właściwości opisane w instrukcji obsługi stanowiącej załącznik do karty gwarancyjnej oraz znak zgodności CE. Uprawnienia z tytułu udzielonej gwarancji urządzenie kupujący może realizować wyłącznie na terytorium Rzeczypospolitej Polskiej. Rozliczenia z tytułu udzielonej gwarancji kupujący zobowiązany jest zgłosić najpoźniej do ostatniego dnia okresu gwarancji. Początek biegu gwarancji rozpoczyna się w dniu zakupu urządzenia. Data zakupu urządzenia musi być udokumentowana na prawidłowo wypełnionej i podstempłowanej przez sprzedawcę karcie gwarancyjnej lub na pokwitowaniu zakupu (paragon, faktura).

Z tytułu udzielonej gwarancji Kardioline sp z o. o. s.k. zobowiązana jest:

wymienić urządzenie na nowe odpowiadający właściwościom opisywanym w instrukcji dołączonej do opakowania, w przypadku istnienia nie podlegającej naprawie niezgodności urządzenia opisanymi w instrukcji właściwościami lub zapewnić bezpłatną wymianę wszystkich części urządzenia uszkodzonych wskutek wad materiałowych lub błędów produkcyjnych, bądź naprawy uszkodzonych części urządzenia w celu doprowadzenia ich do stanu odpowiadającego opisanym w instrukcji właściwościom. Gwarancja, nie obejmuje uszkodzeń powstałych wskutek nieprawidłowego stosowania urządzenia lub manipulacji przez osoby nieuprawnione.

W przypadku zgłoszenia reklamacji prosimy o kontakt z autoryzowanym serwisem Kardioline:

Kardioline sp z o. o. s. k. ul. Biesiadna 7, 35-304 Rzeszów, Tel. [phone]

W celu zapewnienia najwyższej jakości usługi gwarancyjnej i pogwarancyjnej kupujący powinien wpisać w wyznaczonej części karty gwarancyjnej swoje imię i nazwisko oraz kontaktowy numer telefonu. Część karty gwarancyjnej z wpisanymi danymi kontaktowymi klienta zostaje oddzielona i pozostaje w punkcie zakupu urządzenia. W celu przedłużenia gwarancji o dodatkowy rok prosimy o kontakt telefoniczny z działem sprzedaży lub odesłanie na adres firmy Kardioline wypełnionego i podpisanego formularza zgłoszeniowego.

Produkt Czas trwania gwarancji (miesiące)
Ciśnieniomierze: KL200*, KL250*, KL300*	24
Termometry na podczerwień KL80	24
Termometry KL30, KL50	24
Nebulizer KL600, KL650	24

* Gwarancja na mankiet wynosi 6 miesięcy.

Aby przedłużyć gwarancję o dodatkowy rok prosimy o rejestracje na stronie www.kardioline.com

Model urządzenia: Data sprzedaży:

Numer seryjny: Podpis sprzedawcy:

Pieczęć sprzedawcy

Objawy Możliwa przyczyna Rozwiązanie
Za głośna praca	Brak filtra w urządzeniu.	Umieść filtr w urządzeniu.
Urządzenie nie działa	Główny wyłącznik kompresora jest wyłączony.	Włącz przycisk główny kompresora.
	Nebulizator nie został wyczyszczony po poprzednim użyciu	Wyczyść urządzenie.
	Przewód powietrzny jest zagięty.	Remove any bends or kinks in the air hose.
	Filtr jest zatkany.	Wymień filtr.
	Brak lekarstwa w pojemniku.	Umieść odpowiednią ilość leku w pojemniku na lek.
	Zestaw nebulizatora nie jest zmontowany prawidłowo.	Zamontuj poprawnie zestaw nebulizatora, założ ponownie pokrywę.
Krople wody znajdują się w przewodzie powietrza.	Zbyt dużo lub zbyt mało leku w pojemniku na lek.	Dodaj odpowiednią ilość leku do pojemnika, podłącz przewód powietrzny do kompresora, a następnie włącz urządzenie.
	Nebulizator nie został wysuszony po myciu.	Wysusz dokładnie nebulizaror przecierając wnętrze pojemnika za pomocą suchego materiału.

UWAGA: W przypadku wystąpienia innych problemów prosimy o kontakt ze sprzedawcą w celu uzyskania pomocy.

Instrukcja prawidłowego utylizowania produktu.

Ten symbol oznacza, że produkt nie może być utylizowany wraz z odpadami komunalnymi po jego użyciu, ale zgodnie z obowiązującymi przepisami prawnymi, w celu uniknięcia negatywnych skutków dla środowiska i zdrowia.

Bremed Italy S.r.l., Loc. Duesanti Voc, Palombaro 69, 06059, Todi (PG), Italy

ShENZhEN hOMED MEDICAL DEVICE CO., LTD

ul. Biesiadna 7 | 35-304 Rzeszów

Infolinia 0-801811811, www.kardioline.pl

Kardioline Swiss s.r.o.

Malé Vinice 22 | 90025 Chorvátsky Grob
