INSTRUKCJA OBSŁUGI Duo Power 3G MID709 Manta

Konstrukcja produktów i parametry techniczne mogą ulec zmianie bez wcześniejszego powiadomienia. Dotyczy to przede wszystkim parametrów technicznych, oprogramowania, sterowników oraz podręcznika użytkownika. Niniejszy podręcznik użytkownika służy ogólnej orientacji dotyczącej obsługi produktów.

Produkty oraz akcesoria mogą się różnić od tych opisanych w instrukcji.

Producent nie ponosi żadnej odpowiedzialności tytułem odszkodowania za jakiekolwiek nieścisłości wynikające z błędów w opisach występujących w niniejszej instrukcji użytkownika.

Uwaga!

Ta instrukcja zawiera informacje o ważnych środkach bezpieczeństwa i prawidłowym użytkowaniu wyrobu, pozwalających uniknąć wypadków. Prosimy dokładnie przeczytać tą instrukcję przed rozpoczęciem użytkowania urządzenia.

Prosimy nie pozostawiać urządzenia w otoczeniu o wysokiej temper- raturze, wilgotności lub o dużym zapyleniu.

-Prosimy unikać wysokich temperatur. Szczególnie latem, nie należy pozostawiać urządzenia w samochodzie, w którym szyby są zamknięte.

Unikać zrzucania urządzenia z wysokości lub silnego uderzania. Nie – umieszczać wyświetlacza TFT w miejscach narażonych na silne drgania, gdyż mogłoby to spowodować jego nieprawidłową pracę lub uszkodzenie.

Prosimy ustawiać odpowiednią głośność, a używając słuchawek nie – podnosić nadmiernie poziomu głośności. W przypadku odczuwania szumu w uszach, należy zmniejszyć głośność lub przestać używać słuchawek.

INSTRUKCJA OBSŁUGI

-Ładowanie akumulatora powinno odbywać się w następujących warunkach:

A. Ikonka stanu naładowania akumulatora pokazuje brak zasilania;
B. Układ sam się wyłącza niedługo po włączeniu zasilania;
C. Brak reakcji na wciskanie przycisków;
D. W prawym, górnym rogu ekranu pojawiają się czerwone symbole.

–Podczas formatowania urządzenia lub w trakcie pobierania albo wysyłania pliku nie należy urządzenia nagle wyłącać. Mogłoby to spowodować błąd aplikacji.

-W przypadku, gdy użytkownik spowoduje skasowanie pamięci w wyniku samodzielnego dokonywania napraw uszkodzonego wyrobu, lub w inny sposób, producent nie będzie ponosił żadnej odpowiedzialności. Prosimy użytkować urządzenie zgodnie z opisem w instrukcji obsługi.

Nie należy demontować wyrobu, a do jego czyszczenia nie używać – alkoholu, rozpuszczalnika, ani benzenu.

–Nie używać urządzenia w miejscach, w których używanie urządzeń elektronicznych jest zabronione (np. w samolotach).

–Prosimy nie używać tabletu podczas jazdy samochodem lub idąc po ulicy.

Gniazda USB należy używać wyłącznie do transmisji danych. –

Producent zastrzega sobie prawo do wprowadzania zmian w wyrobie, jego charakterystyce i konstrukcji. Odpowiednie dane mogą podlegać zmianom bez uprzedniego powiadomienia.

(Tablet nie jest wodoodporny).

UWAGA! Wszystkie ilustracje w tej instrukcji załączono tylko dla orientacji. Podane informacje mogą podlegać zmianom bez uprzedniego powiadomienia.

Instrukcja obsługi

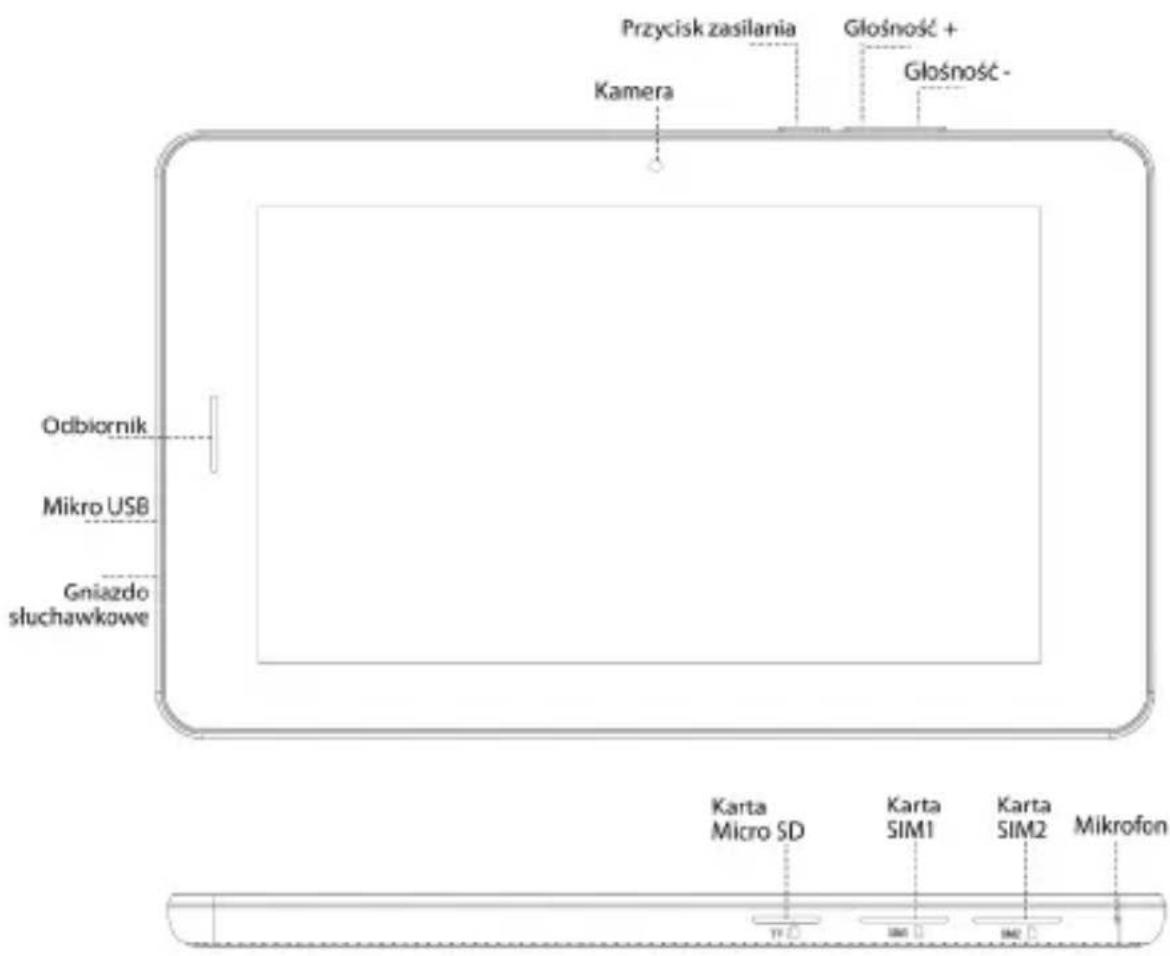

Wygląd i przyciski

Przycisk zasilania Głośność + Kamera Głośność - Odbiornik Mikro USB Gniazdo słuchawkowe Karta Micro SD Karta SIM1 Karta SIM2 Mikrofon

INSTRUKCJA OBSŁUGI

Panel dotykowy

7-calowy, pojemnościowy panel dotykowy: w trybie obsługi, można na nim klikać i przeciągać obrazy.

Przycisk zasilania (POWER)

Włączanie: po wciśnięciu i dłuższym przytrzymaniu przycisku zasilania, układ przejdzie do ekranu głównego.

Wyłączanie: w menu głównym należy wciskać przez około 5 sekund przycisk zasilania. Może pojawić się informacja o wyłączeniu zasilania („power off“). Po kliknięciu „ok” nastąpi bezpieczne wyłączenie.

Blokada ekranu: po krótkim wciśnięciu przycisku zasilania („Power“) następuje zablokowanie lub odblokowanie ekranu.

Uwaga!

1. Po wyczerpaniu się akumulatora, system wyłączy się automatycznie.

2. Po niewłaściwym wyłączeniu urządzenia i jego ponownym włączeniu, nastąpi skanowanie systemu i przywracanie danych na dysku, przez co wejście do systemu może trwać dłużej.

Głośność +, Głośność -

Przyciskami u góry, „Volume+” i „Volume-“ zwiększa się lub zmniejsza poziom głośności.

Gniazdo słuchawek – Gniazdo standardowego wtyku słuchawkowego 3,5 mm.

Karta pamięci – Szczelina TF-CARD: zewnętrzna karta pamięci TF-FLASH.

Mikro USB – do podłączenia komputera do transmisji danych i podłączenia zewnętrznego napędu USB flash.

INSTRUKCJA OBSŁUGI

Uwaga! Używać tylko, gdy nie można wyłączyć w inny sposób. W przeciwnym razie nie należy używać przycisku resetowania. Sugerujemy wyłączanie tabletu w zwykły sposób, gdyż resetowanie grozi uszkodzeniem systemu.

Pierwsze uruchomienie

Postępowanie z akumulatorem i ładowanie

Przed włączeniem po raz pierwszy, należy sprawdzić, czy akumulator urządzenia jest całkowicie naładowany.

Wystarczy podłączyć ładowarkę lub zasilanie do gniazda USB i można podładować tablet.

Dwa pierwsze ładowania powinny trwać około 6 godzin, a następne przez około 4 godzin.

Uwaga!

W tablecie zainstalowany jest akumulator polimerowy. Do ładowania należy używać standardowej ładowarki (napięcie wejściowe: prąd przemienny 110-240V, 50/60 Hz, 180mA max. Napięcie na wyjściu: prąd stały 5,0 – 5,5V/1,5A).

W trakcie ładowania, w symbolu baterii widoczna będzie animacja ładowania.

Po zakończeniu ładowania, ikonka baterii będzie się świecić na zielono i będzie nieruchomości.

Dla przedłużenia żywotności zalecamy całkowite rozładowanie akumulatora przed jego ponownym naładowaniem.

INSTRUKCJA OBSŁUGI

Uwaga!

1. Jeśli tablet nie jest używany przez dłuższy czas, dla uniknięcia uszkodzenia od pobieranego zasilania, zalecamy raz w miesiącu naładować akumulator i przez jakiś czas używać tabletu w celu jego częściowego rozładowania.
2. Po wyłączeniu z powodu niskiego stanu naładowania akumulatora, po podłączeniu ładowarki pojawi się symbol rozładowanej baterii i przed przejściem do menu głównego trzeba będzie odczekać jakiś czas, aż urządzenie się podładuje.
3. Ładowanie urządzenia powinno być w stanie gotowości dla osiągnięcia normalnego czasu ładowania.
   Z powodu poboru prądu przez urządzenie i ekran, czas ładowania może być dłuższy.

Podłączenie komputera

Połączenie przez port USB

Używając portu USB do łączenia MID z komputerem, domyślnym trybem połączenia będzie tryb synchroniczny. Pojawi się symbol ikony USB, a po przeciągnięciu i upuszczeniu paska stanu, pojawi się następujący ekran:

Krok 1:

Krok 3: Zgodnie z powyższą ilustracją, wybierz połączenie przez gniazdo USB, po czym pojawi się następujący ekran:

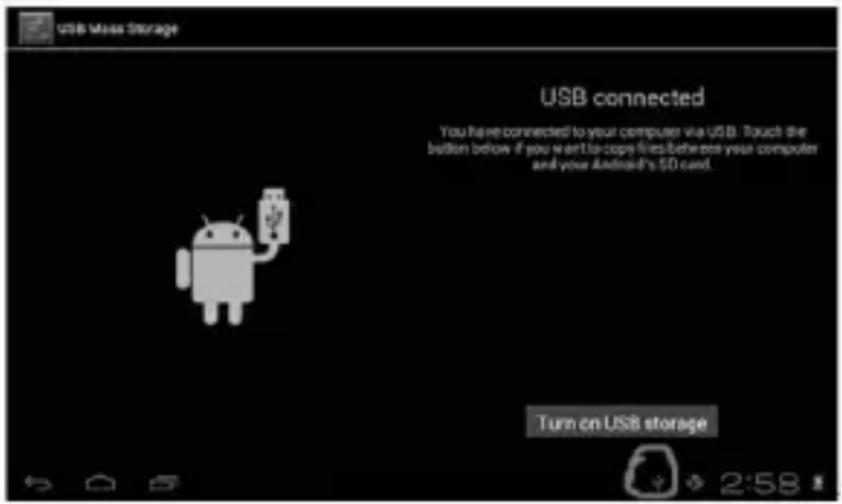

Krok 4: Wciśnij „Turn on USB storage” („Włącz zapisywanie przez USB”), po czym pojawią się następujące obrazy:

Wciśnij „OK”. Teraz realizowane jest połączenie przez gniazdo USB. Komunikat „USB is connected” oznacza, że pobieranie z pamięci zewnętrznej (SD) zostało zakończone, a na komputerze widać odpowiedni tekst.

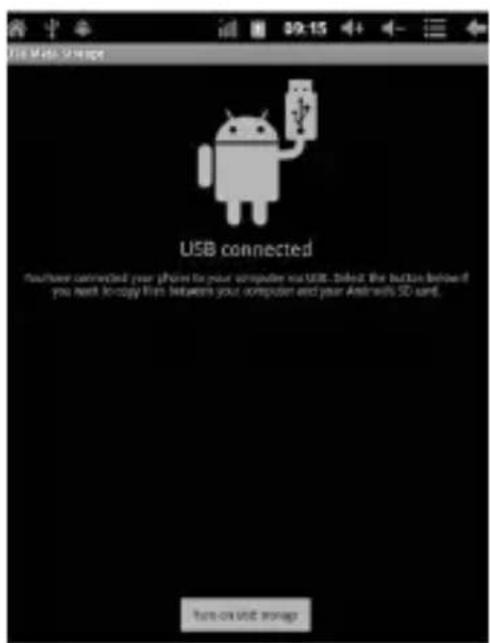

Połącz urządzenie z komputerem kablem USB; wyskoczy okno połączenia przez USB i wówczas wciśnij przycisk „Turn on USB storage”, aby połączyć się z komputerem.

Ekran obstugowy urządzenia

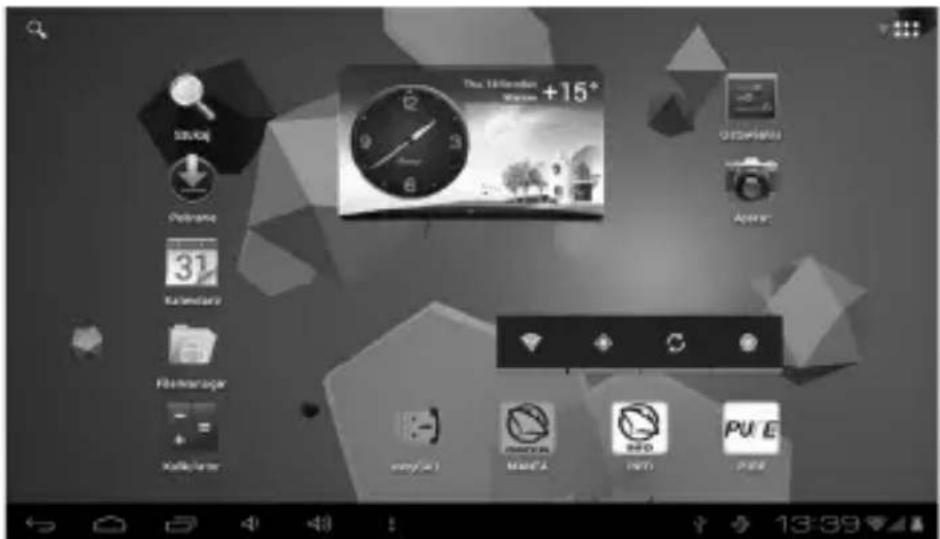

Opis ekranu głównego

Po włączeniu, wyświetli się ekran główny.

One Horizon Window +15° SALO Optimum Appara 31 Kalendarz Flüchmanager Kohleferer any(s) MARTA INFO PUE 13:39

INSTRUKCJA OBSŁUGI

Na ekranie głównym można:

Zarządzać ikonkami programowymi: po wciskaniu ikonki przez 3 sekundy, zostanie ona powiększona i można ją wtedy przeciągnąć w dowolne miejsce na ekranie.

Usuwanie ikon: po wciśnięciu przez 3 sekundy, przeciągnij ikonkę na ikonkę kosza na śmieci, i gdy stanie się czerwona, można ją puścić, po czym ikonkę usunąć.

Po dłuższym dotykaniu ekranu pojawi się okno dialogowe „Add to Home screen” („Dodaj swój ekran główny”), jak na fotografii poniżej:

Opis paska stanu

Pasek stanu u dołu ekranu.

Od lewej: przycisk cofania, powrót do ekranu głównego, ostatnio otwarta aplikacja.

Od prawej: ikona stanu naładowania akumulatora, ustawiony czas, ikony systemowe.

INSTRUKCJA OBSŁUGI

Używanie ekranu dotykowego

Urządzenie posiada 7-calowy ekran dotykowy. Poniżej opisano główne obszary ekranu dotykowego oraz podano kilka wskazówek, dotyczących korzystania z ekranu dotykowego.

Niezależnie od aktualnie wyświetlanego ekranu, do ekranu głównego można wrócić po wciśnięciu klawisza skrótu wym, dolnym rogu ekranu.

Uwaga!

W różnych aplikacjach, dotknięcie klawisza skrótu w orawym, dolnym rogu ekranu dotykowego powoduje powrót do ekranu o poziom wyższego.

W różnych aplikacjach, po dotknięciu klawisza menu w obrawym, górnym rogu ekranu dotykowego pojawi się ekran ustawień roboczych, jak niżej.

Uwaga!

Na ekranie głównym, można po dotknięciu ikonki otworzyć aplikacje.

W różnych wyszukiwarkach (pliki, muzyka, filmy, zdjęcia), można przesuwać i przeciągać pasek przewijania, co pozwala na przewijanie listy plików do góry i w dół.

INSTRUKCJA OBSŁUGI

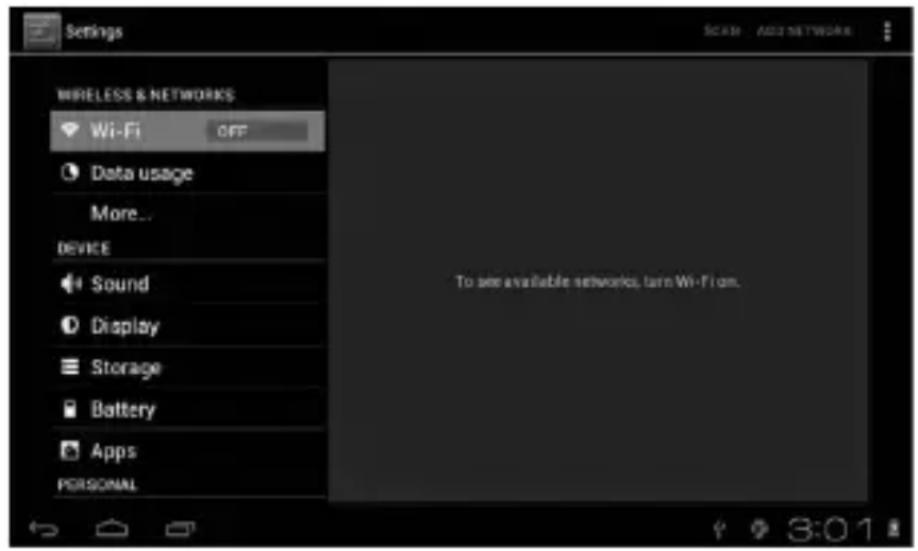

Podstawowe ustawienia urządzenia

Ustawianie: po kliknięciu ikonki ustawień ustawień.

pojawi się ekran

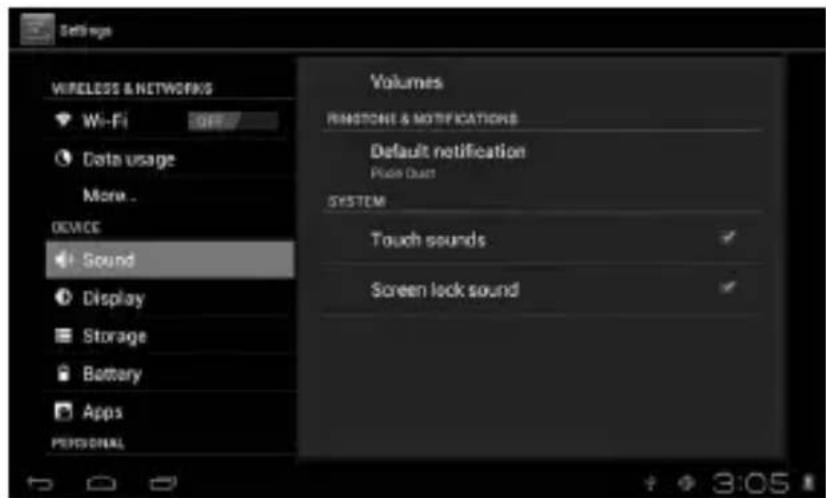

Głośność, dźwięk dzwonka i powiadomień, wybór dźwięków klawiszy, dźwięki blokad ekranu.

Settings WIRELESS & NETWORKS Wi-Fi OFF Data usage More... DEVICE Sound Display Storage Battery Apps PERSONAL Volumes RINSTONE & NOTIFICATIONS Default notification Place Dual SYSTEM Touch sounds Screen lock sound

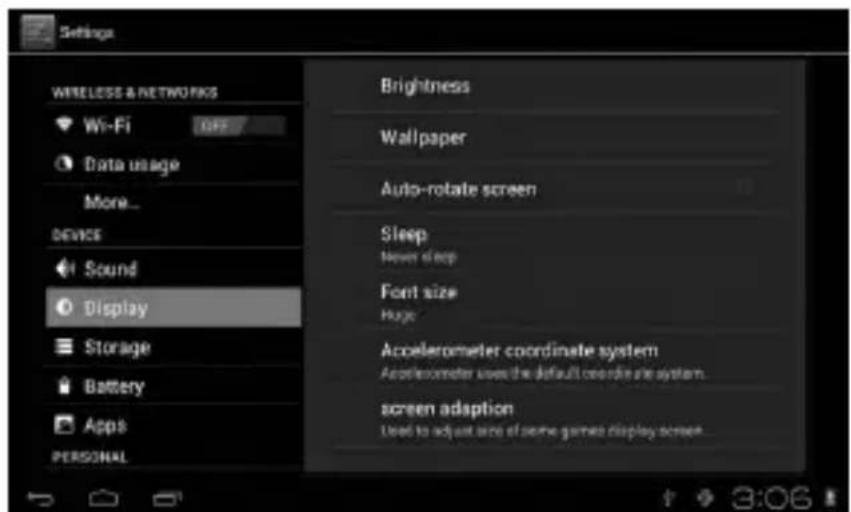

Wyświetlacz

Umożliwia ustawienie jasności wyświetlacza, tapety, czasu wygaszania, wielkości czcionki.

Settings WIRELESS & NETWORKS Wi-Fi OFF Data usage More... DEVICE Sound Display Storage Battery Apps PERSONAL Brightness Wallpaper Auto-rotate screen Sleep Never sleep Font size Huge Accelerometer coordinate system Accelerometer uses the default coordinate system. screen adaption Used to adjust size of some games display screen.

INSTRUKCJA OBSŁUGI

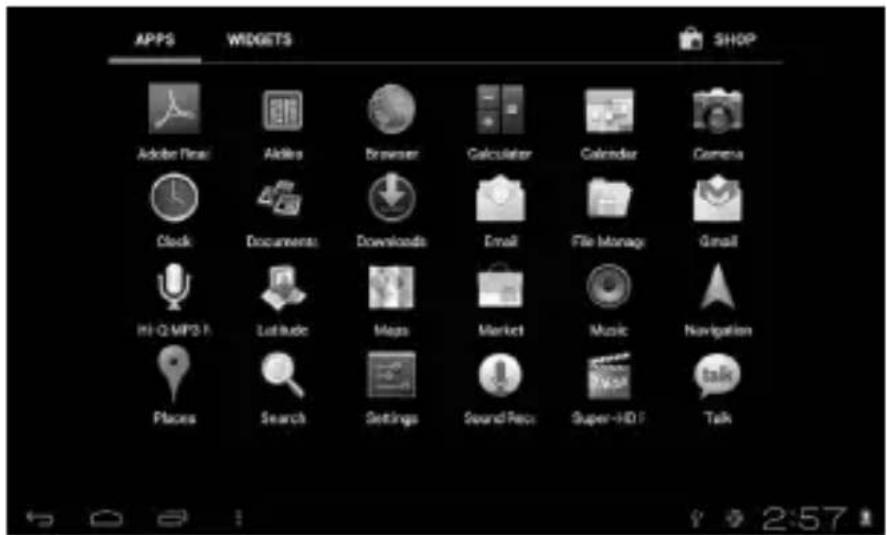

Aplikacje

Zarządzanie aplikacjami.

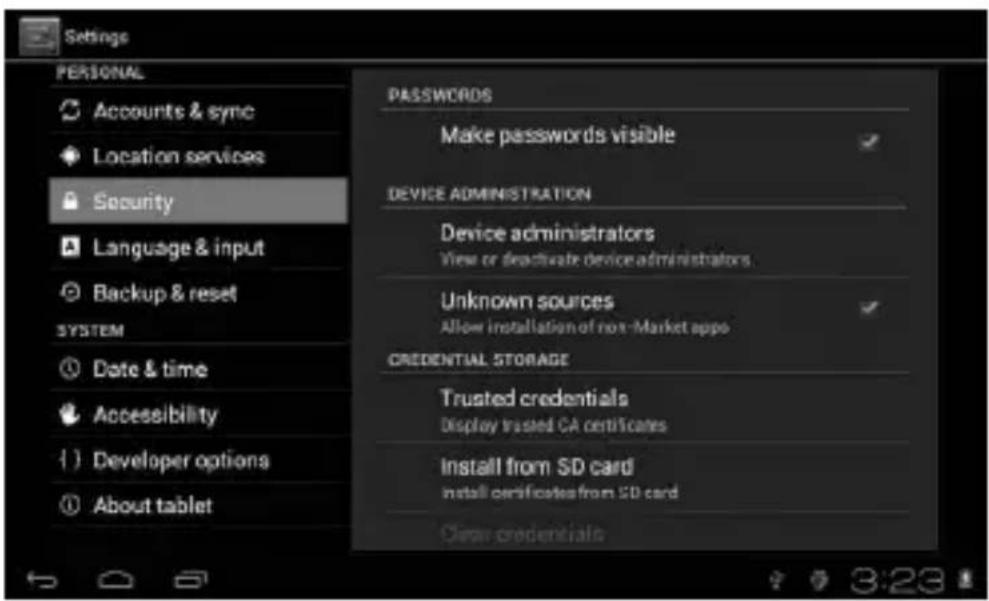

Aby instalować aplikacje z plików APK lub innych źródeł niż Sklep Play należy włączyć nieznane źródła. Aby włączy nieznane źródła: kliknij „Security, Unknown Sources”, następnie „OK”.

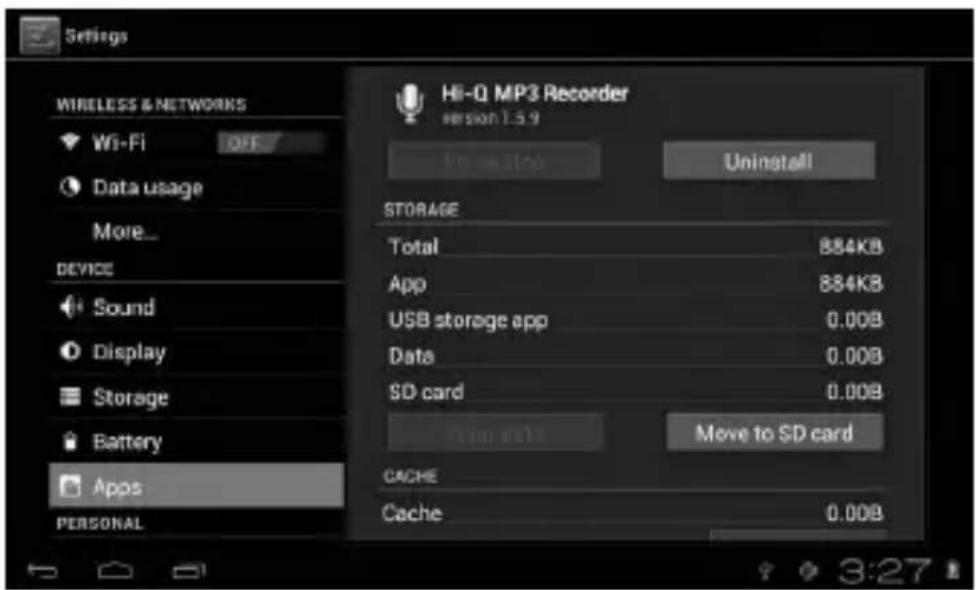

Zarządzanie aplikacjami: zarządzanie i deinstalacja aplikacji.

Jak odinstalować?

1. Wciśnij "sneusutting">„Application">„Manage application"; pojawi się wykaz zainstalowanych programów.
2. Po kliknięciu na ikonki programów przeznaczonych do deinstalacji, pojawi się następujący ekran.
3. Po kliknięciu „Uninstall”, aplikacja zostanie usunięta.

INSTRUKCJA OBSŁUGI

Settings WIRELESS & NETWORKS Wi-Fi OFF Data usage More... DEVICE Sound Display Storage Battery Apps PERSONAL Hi-Q MP3 Recorder version 1.5.9 Uninstall STORAGE Total 884KB App 884KB USB storage app 0.00B Data 0.00B SD card 0.00B Move to SD card CACHE Cache 0.00B

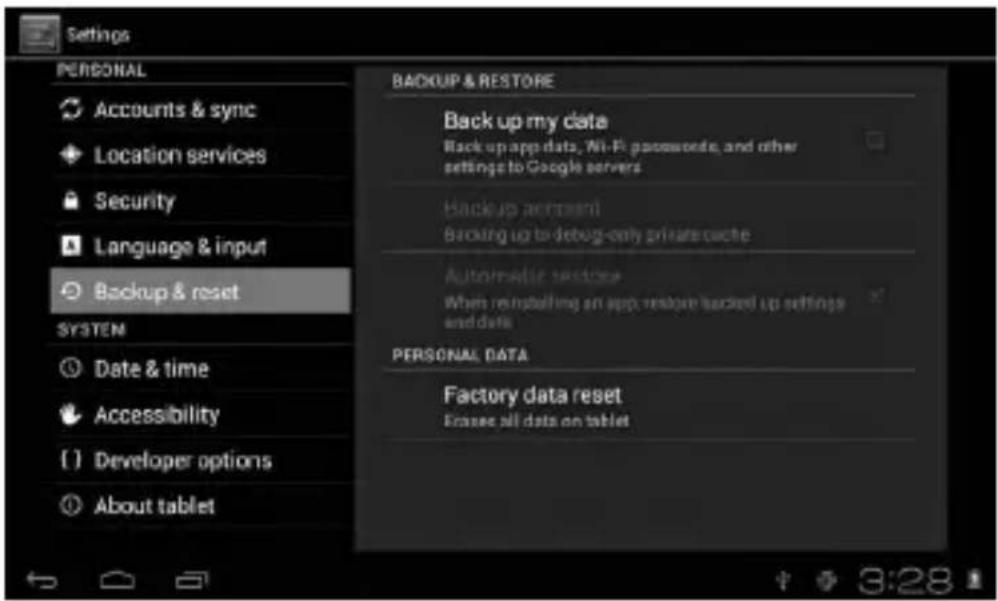

Kopia i kasowanie danych

Przywracanie ustawień fabrycznych.

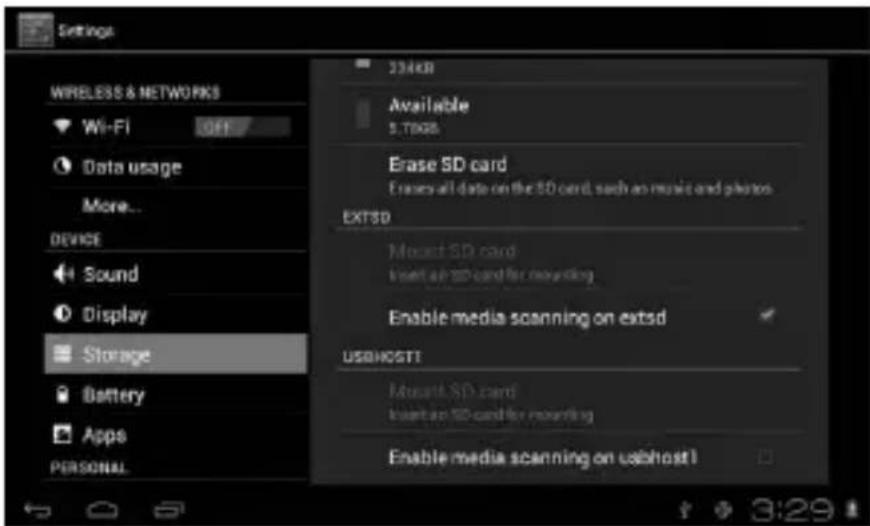

Po wyjęciu karty pamięci (TF), widać ilość dostępnego miejsca w pamięci.

Uwaga! Aby bezpiecznie wyjąć kartę pamięci, należy dotknąć opcji „Unmount SD card”.

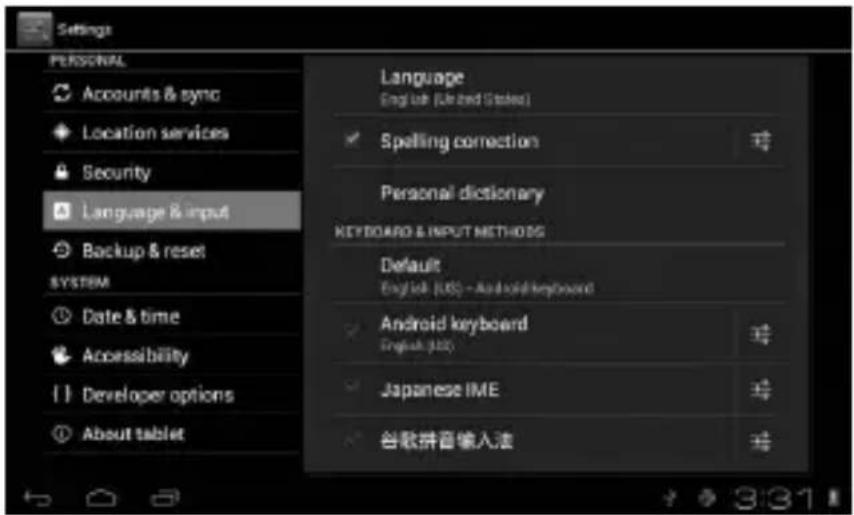

Język i klawiatura

Ustawianie: (język), wpisywanie tekstu i opcje autokorekty.

Dostępne jest wiele języków, w tym język polski.

Klawiatura systemu Android: ustawienia klawiatury systemu Android.

Dźwięki wciskanych klawiszy.

Automatyczne włączanie wielkich liter.

„Show suggestions“: sugeruje słowa w trakcie pisania.

Auto-complete: przy pomocy spacji i znaków przestankowych można automatycznie wstawić zaznaczone słowa.

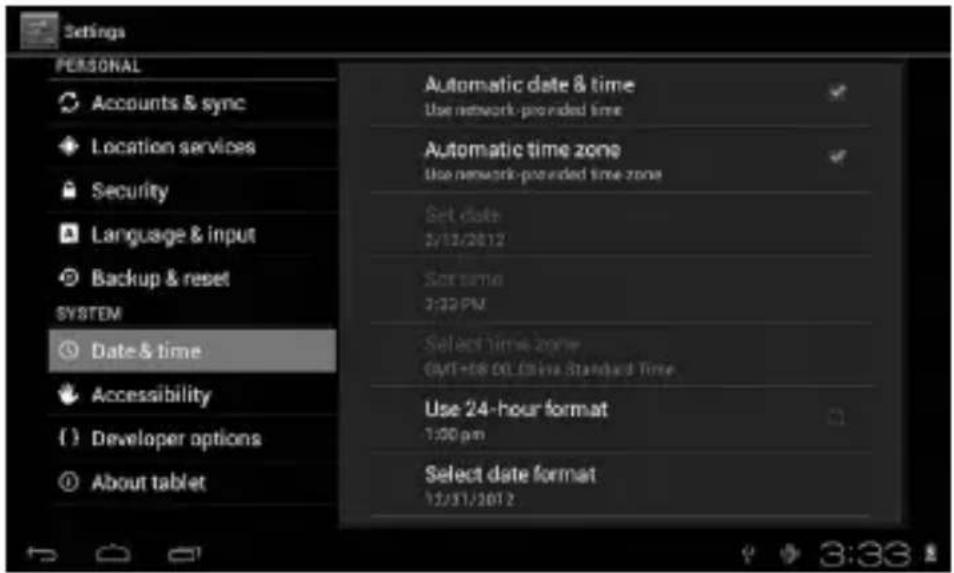

Ustawianie daty i czasu

Do ustawiania daty, czasu, strefy czasowej i formatu daty.

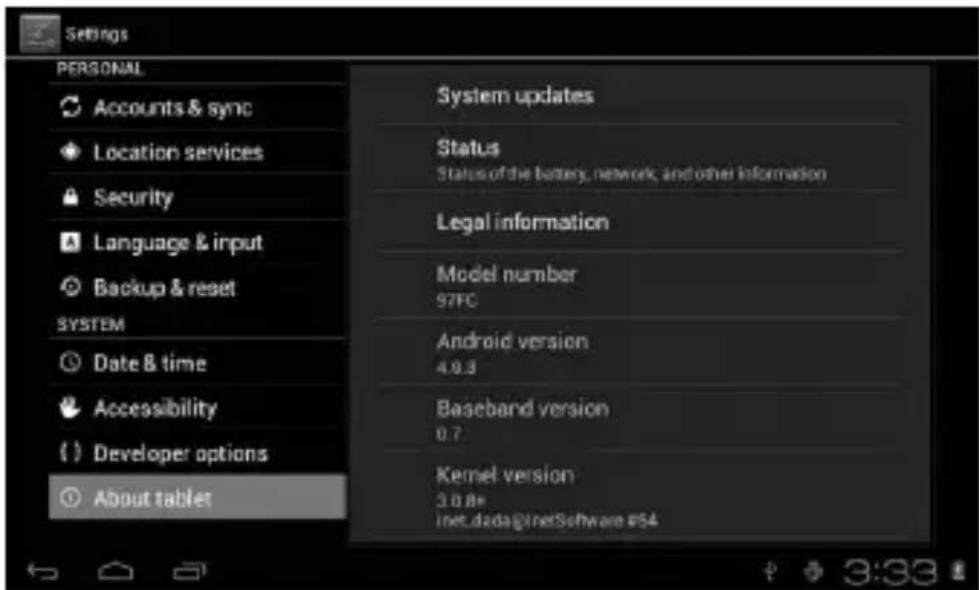

Informacje o urządzeniu

Rozwiązywanie problemów

Nie można włączyć tabletu

1) Sprawdź stan naładowania akumulatora
2) Najpierw podłącz ładowarkę i sprawdź ponownie
3) Jeśli po naładowaniu nadal nie można włączyć urządzenia, skontaktuj się ze sprzedawcą

Po pojawieniu się ekranu rozruchowego lub obrazu początkowego, urządzenie się wyłącza

1) Za słaby poziom zasilania, wymaga podładowania.

INSTRUKCJA OBSŁUGI

W słuchawkach nie słychać głosu

1) Sprawdź, czy poziom głośności nie jest ustawiony na 0.
2) Plik muzyczny może być uszkodzony. Spróbuj odtworzyć inny utwór. Jeśli plik jest uszkodzony, może się to objawiać bardzo silnym dźwiękiem lub skokami dźwięku.

Nie można kopiować plików, odtwarzać muzyki itp.

1) Sprawdź, czy połączenie tabletu z komputerem jest prawidłowe
2) Sprawdź, czy dostępna pamięć nie jest w całości wykorzystana
3) Sprawdź, czy kabel USB nie jest uszkodzony
4) Rozłączone połączenie przez USB

INFORMACJA O PRAWIDŁOWYM POSTĘPOWANIU W PRZYPADKU UTYLIZACJI URZĄDZEŃ ELEKTRONICZNYCH I ELEKTRYCZNYCH

Umieszczony na naszych produktach symbol przekreśionego kosza na śmieci informuje, że nieprzydatnych urządzeń elektrycznych czy elektronicznych nie można wyrzucać razem z odpadami gospodarczymi.

Właściwe dzieżanie w wypadku konieczności utylizacji urządzeń czy podzespołów lub ich recyc- lingu polega na oddaniu urządzenia do punktu zbiórki, w którym zostanie ono bezpłatnie przyjęte. W nieklórych krajach produkt można oddać podczas zakupu nowego urządzenia.

Prawidłowa utylizacja urządzenia daje możliwość zachowania naturalnych zasobów Ziemi na dłużej i zapobiega degradacji środowiska naturalnego. Informacje o punktach zbiórki urządzeń wydają właściwe władze lokalne.

Nieprawidrowa utylizacja odpadów zagrożona jest karami przewidzianymi prawem obowiązującym na darym terenie.

Dział Obsługi Klienta

tel: [phone] lub e-mail: [e-mail]

od poniedziałku do piątku w godz. 9.00-17.00

Producent zastrzega sobie możliwość wprowadzenia zmian w specyfikację produktu bez uprzedzenia.

Strona główna www.manta.com.pl

Strona wsparcia technicznego www.manta.info.pl

User's Manual

Attention

Deklaracja zgodności z normami Unii Europejskiej

Niniejsze urządzenie ma oznaczenie 0678 i może być używane w krajach Unii Europejskiej.

Oznacza to zgodność z dyrektywą 1999/5/WE w sprawie urządzeń radiowych i koń- cowych urządzeń telekomunikacyjnych oraz z odpowiednimi częściami następujących specyfikacji technicznych:

EN 300 328 – Zgodność elektromagnetyczna i zagadnienia widma radio wego (ERM); Szerokopasmowe systemy transmisyjne; Urządzenia transmisji danych pracujące w paśmie ISM 2,4 GHz i wykorzystujące modulację z roz proszonym widmem; Zharmonizowana norma EN zapewniająca spełnienie zasadniczych wymagań zgodnie z artykułem 3.2 dyrektywy R&TTE

ZGODNOŚĆ Z MIĘDZYNARODOWYMI STANDARDAMI

EN 301 489-1 – Zgodność elektromagnetyczna i zagadnienia widma radiowego (ERM); Standard zgodności elektromagnetycznej (EMC) dla urządzeń i usług radiowych; część 1: Typowe wymagania techniczne

EN 301 489-7 – Zgodność elektromagnetyczna i zagadnienia widma radio wego (ERM); Standard zgodności elektromagnetycznej (EMC) dla urządzeń i usług radiowych; część 7: Wymagania szczegółowe dla radiowych urzą dzeń przewoźnych i noszonych oraz wyposażenia dodatkowego cyfrowych komórkowych systemów telekomunikacyjnych (GSM i DCS)

EN301 489-17 – Zgodność elektromagnetyczna i zagadnienia widma radiowego (ERM); Standard EMC dla urządzeń i usług radiowych; część 17: Konkretne wymagania dotyczące systemów szerokopasmowej transmisji danych w paśmie 2,4 GHz i wysokosprawnych urządzeń RLAN działających w paśmie 5 GHz

EN 301 489-24 – Zgodność elektromagnetyczna i zagadnienia widma radio wego (ERM); Standard zgodności elektromagnetycznej (EMC) dla urządzeń i usług radiowych; część 24: Wymagania szczegółowe dla urządzeń radio wych i wyposażenia dodatkowego urządzeń przewoźnych i noszonych (UE) systemu IMT 2000 CDMA z bezpośrednim rozproszeniem widma (UTRA)

ETSIEN301 511 – Globalny system łączności ruchomej (GSM); Zharmonizowana norma dotycząca stacji ruchomych pracujących w pasmach GSM 900 i DCS 1800 zapewniająca spełnianie zasadniczych wymagań zgodnie z art. 3.2 dyrektywy R&TTE (1999/5/EC)

ETSI EN 301 908-1 – Kompatybilność Elektromagnetyczna i Zagadnienia Widma Radiowego (ERM) — Stacje bazowe (BS), stacje przekaźnikowe i urządzenia użytkownika (UE) dla sieci komórkowych trzeciej generacji IMT-2000; część 1: Zharmonizowana EN dla IMT-2000 zawierająca wpro wadzenie i wymagania ogólne zapewniająca spełnienie zasadniczych wymagań zgodnie z art. 3.2 dyrektywy R&TTEZGODNOŚĆ Z MIĘDZYNA-RODOWYMI STANDARDAMI

PL

EN 60950-1 – Urządzenia techniki informatycznej – Bezpieczeństwo – Część 1: Wymagania ogólne

EN62311:2008 — Ocena urządzeń elektronicznych i elek trycznych w odniesieniu do ograniczeń ekspozycji ludności w polach elektromagnetycznych (0 Hz-300 GHz)

Oznaczenie tym symbolem oznacza, że ograniczenia dotyczące użytkowania mają zastosowanie.

Francja – 2,4 GHz dla obszarów miejskich:

We wszystkich obszarach miejskich, częstotliwości sieci bezprzewodowych LAN mogą być używane do celów prywatnych i publicznych pod nastę pującymi warunkami:

W budynkach: moc maksymalna (EIRP*) 100 mW w całym paśmie częstotliwości 2400-2483,5 MHz

Na zewnątrz: moc maksymalna (EIRP*) 100 mW w całym paśmie częstotliwości 2400-2454 MHz i moc maksymalna (EIRP*) 10 mW w paśmie 2454-2483 MHz

Informacje certyfikacyjne (SAR) To urządzenie spełnia wymogi w zakresie urządzeń emitujących fale radiowe

Urządzenie to jest nadajnikiem i odbiornikiem fal radiowych. Jest tak zaprojek towane, aby nie zostały przekroczone granice energii fal radiowych zalecane przez wytyczne międzynarodowe. Wytyczne te zostały opracowane przez niezależną międzynarodową organizację naukową ICNIRP. Określają one dopuszczalną moc fal radiowych oddziałujących na człowieka w każdym wieku i bez względu na stan zdrowia.

W odniesieniu do urządzeń za jednostkę miary oddziaływania fal radiowych przyjęto tzw. SAR (Specific Absorption Rate). Graniczna wartość SAR ustalona przez organizację ICNIRP wynosi 2,0 W/kg. Wartość uśredniona w przeliczeniu na 10 gramów tkanki. Pomiary wartości SAR prowadzone są w normalnych warunkach pracy urządzenia, przy maksymalnej mocy sygnału i wszystkich częstotliwościach.

Niniejsze urządzenie spełnia wymagania Rekomendacji Rady Europy z dnia 12 lipca 1999 r. dotyczące ograniczenia narażeń osób na promie niowanie pół elektromagnetycznych [1999/519/EC].
