INSTRUKCJA OBSŁUGI KBF 08122 Kernau

INSTRUKCJA UŻYTKOWNIKA ZAMRAŻARKI DO ZABUDOWY KBF 08122

Ostrzeżenia ogólne.... 3

Stare i niesprawne zamrażarki.... 4

Ostrzeżenia dotyczące bezpieczeństwa.... 5

Instalacja i używanie Waszej zamrażarki.... 5

Przed użyciem Waszej zamrażarki.... 6

JAK EKSPLOATOWAĆ URZĄDZENI.... 6

Nastawa termostatu.... 6

PRZECHOWYWANIE ŻYWNOŚCI W URZĄDZENIU.... 7

CZYSZCZENIE I KONSERWACJA.... 8

Rozmarażanie.... 9

ZANIM WEZWIESZ SERWIS.... 10

Porady dotyczące oszczędzania energii.... 11

CZEŚCI I PRZEDZIAŁY URZĄDZENIA.... 11

Instrukcja Instalacji.... 12

INSTRUKCJA INSTALACJI 48

ZANIM UŻYJECIE SWOJEJ ZAMRAŻARKI

OSTRZEŻENIA OGÓLNE

OSTRZEŻENIE: Wszystkie otwory wentylacyjne, w obudowie urządzenia lub wbudowanej konstrukcji muszą pozostać niezasłonięte.

OSTRZEŻENIE: Nie wolno używać urządzeń mechanicznych ani innych środków, innych niż te, które zaleca producent, w celu przyspieszenia procesu rozmrażania.

OSTRZEŻENIE: Nie wolno używać urządzeń elektrycznych wewnątrz przedziałów dla żywności tego urządzenia, chyba że producent zaleca do tego określony typ takich urządzeń.

OSTRZEŻENIE: Nie wolno uszkodzić obwodu czynnika chłodniczego.

OSTRZEŻENIE: Dla uniknięcia zagrożeń spowodowanych przez brak stabilności urządzenia, musi być ono zamocowane zgodnie z instrukcją.

• Jeżeli Wasze urządzenie używa R600a jak czynnika chłodniczego – informację o tym można odszukać na etykiecie na chłodnicy – należy zachować ostrożność w czasie wysyłki i instalacji, aby zapobiec uszkodzeniu elementów agregatu chłodniczego urządzenia. Chociaż R600a jest przyjaznym dla środowiska gazem naturalnym, to ze względu na to, że jest on wybuchowy, w przypadku nieszczelności spowodowanej uszkodzeniem elementów agregatu chłodniczego, należy odsunąć zamrażarkę od otwartego płomienia oraz źródeł ciepła i przewietrzyć przez kilka minut pomieszczenie w którym znajduje się urządzenie.
• W czasie końcowego ustawiania urządzenia należy zwrócić uwagę, by nie uszkodzić obwodu gazu chłodniczego.
• W urządzeniu tym nie wolno przechowywać puszek aerozoli z palnym gazem pędnym.

• Urządzenie przeznaczone jest do użycia w gospodarstwie domowym oraz do podobnych zastosować, takich jak;

• pomieszczenia kuchenne personelu w sklepach, biurach oraz innych środowiskach pracy

• gospodarstwa rolnicze oraz pomieszczenia zajmowane przez klientów w hotelach, motelach oraz innych środowiskach typu mieszkalnego
• pokoje typu łóżko i śniadanie (bed and breakfast);

• katering oraz podobne zastosowania niedetaliczne

• Jeżeli gniazdo elektryczne jest niezgodne z wtyczką urządzenia, musi być ona wymieniona przez producenta, jego agenta serwisowego lub podobnie wykwalifikowany personel, w celu uniknięcia zagrożeń.

• Urządzenie to nie jest przewidziane do użytkowania przez osoby (w tym dzieci) z ograniczonymi zdolnościami fizycznymi, sensorycznymi oraz umysłowymi, chyba że robią to pod nadzorem, lub uzyskały instrukcje, dotyczące użytkowania urządzenia, od osób odpowiedzialnych za ich bezpieczeństwo. Dzieci należy nadzorować, aby upewnić się, że nie bawią się urządzeniem.
• Kabel zasilający Waszego urządzenia został wyposażony w specjalną, uziemio-

nąwtyczkę. Wtyczka ta powinna być używana ze specjalnym, uziemionym gniazdem 16 amper. Jeżeli w Waszym domu nie ma takiego gniazda, należy wezwać wykwalifikowanego elektryka, by je zainstalował.

• Urządzenie może być używane przez dzieci w wieku powyżej 8 lat oraz osoby z ograniczonymi zdolnościami fizycznymi, sensorycznymi oraz umysłowymi lub brakiem doświadczenia i wiedzy, jeżeli robią to pod nadzorem, lub jeżeli zostały poinstruowane o sposobach bezpiecznego użycia urządzenia oraz zrozumiały towarzyszące temu zagrożenia. Dzieci nie powinny bawić się urządzeniem. Czyszczenie i konserwacja przeprowadzana przez użytkownka nie powinny być przeprowadzane przez dzieci, przy braku odpowiedniego nadzoru.
• Jeżeli przewód zasilający jest uszkodzony, to musi on zostać wymieniony przez producenta, jego agenta serwisowego lub podobnie wykwalifikowany personel, w celu uniknięcia zagrożeń.

Stare i niesprawne urządzenia

• Jeżeli Wasza stara zamrażarka posiada zamek, zniszczcie go lub zdemontujcie, ponieważ dzieci mogą zostać uwięzione w środku i może to doprowadzić do wypadku.
• Stare lodówki i zamrażarki posiadają materiał izolacyjny oraz ciecz chłodniczą z CFC. Dlatego też należy zachować ostrożność, by nie zanieczyścić środowiska,

gdy pozbywacie się swojej starej lodówki. Prosimy skonsultować się ze swo- imi lokalnymi władzami samorzadowymi, aby uzyskać informacje dotyczą- ce usuwania odpadów elektrycznych (WEEE) dla celów ponownego użycia, recyklingu oraz odzysku

Uwagi:

- Prosimy dokładnie przeczytać instrukcję przed instalacją i użyciem Waszego urządzenia.

Nie ponosimy odpowiedzialności za uszkodzenia spowodowane nieprawidłowym użyciem

• Należy przestrzegać wszystkich instrukcji zamieszczonych na urządzeniu i w instrukcji jego obsługi, oraz przechowywać instrukcję w bezpiecznym miejscu, by można było sięgnąć do niej w razie potrzeby w przyszłości.
• Urządzenie wyprodukowano do użycia w domu i może być ono używane tylko w środowisku domowym oraz do określonych celów. Nie jest ono przystosowane do użycia komercyjnego lub powszechnego użycia. Takie użycie skutkuje utratą gwarancji na urządzenie i producent nie odpowiada za powstałe w wyniku tego straty.
• Urządzenie wyprodukowano do użytku domowego i jest ono odpowiednie tylko do chłodzenia/przechowywania żywności. Nie jest ono przystosowane do użycia komercyjnego lub powszechnego oraz/lub przechowywania substancji innych niż żywność. Nasza firma nie ponosi odpowiedzialności za straty wynikłe w przypadku użycia niezgodnego z tymi zaleceniami.

Ostrzeżenia

- Nie wolno używać przedłużaczy wielogniazdowych lub pojedynczych.

- Nie podłącać urządzenia do uszkodzonych lub starych gniazdek.

- Nie wolno ciągnąć za przewód, zginać go lub uszkadzać.

- Urządzenie zaprojektowano do użytku przez dorosłych, nie wolno pozwolić na zabawę dzieci urządzenim lub wieszanie się na drzwiczkach.

- Nie wolno wyjmować lub wkładać wtyczki do gniazdka mokrymi dłońmi, gdyż grozi to porażeniem elektrycznym!

- Nie wolno umieszczać szklanych butelek lub puszek z napojami w zamrażarce. Butelki i puszki mogą eksplodować.

- Dla własnego bezpieczeństwa nie wolno umieszczać w zamrażarce materiałów wybuchowych lub łatwopalnych. Napoje o wyższej zawartości alkoholu należy ustawiać pionowo w przedziale zamrażarki, ze szczelnie zamkniętymi szyjkami.

- Przy wyjmowaniu lodu przygotowanego w lodówce, nie wolno go dotykać, gdyż może to spowodować oparzenia lub przecięcia skóry.

- Nie dotykać zamrożonej żywności mokrymi rękoma! Nie wolno spożywać lodów i kubków lodowych bezpośrednio po wyjęciu ich z zamrażarki!

- Nie wolno ponownie zamrażać rozmrożonej wcześniej żywności. Może to spowodować problemy zdrowotne, na przykład zatrucia.

- Nie wolno pokrywać korpusu lub górnej powierzchni zamrażarki dywanikami, serwetami itp. Może to niekorzystnie wpływać na pracę Waszej zamrażarki.

- W czasie transportowania należy zamocować akcesoria wewnatrz zamrażarki, aby zapobiec ich uszkodzeniu.

Instalacja i użytkowanie Waszej zamrażarki

Przed uruchomieniem lodówki należy zwrócić uwagę na punkty poniżej:

- Napięcie pracy dla zamrażarki wynosi 220-240 V przy 50Hz.

- Po zainstalowaniu wtyczka musi być łatwo dostępna.

- Gdy zamrażarka jest uruchomiona po raz pierwszy w jej wnętrzu można wyczuć zapach, który ulotni się, gdy urządzenie zacznie pracować.

- Przed podłączeniem do zasilania należy sprawdzić, czy napięcie na tabliczce znamionowej odpowiada napięciu w sieci elektrycznej Waszego domu.

- Wsunąć wtyczke do gniazda z odpowiednim połączeniem uziemienia. Jeżeli gniazdo nie posiada styku uziemienia lub gdy wtyczka nie pasuje do gniazda, zalecamy wezwanie uprawnionego elektryka w celu rozwiązania problemu.

- Urządzenie musi być podłączone do prawidłowo zainstalowanego gniazda, zabezpieczonego bezpiecznikami. Moc zasilania (AC) oraz napięcie muszą odpowiadać danym szczegółowym, podanym na tabliczce znamionowej urządzenia (tabliczka znamionowa zlokalizowana jest wewnątrz urządzenia, po lewej stronie).

- Nie ponosimy odpowiedzialności za uszkodzenia spowodowane przez użycie urządzenia bez prawidłowego uziemienia.

- Zamrażarkę należy umieścić w miejscu, gdzie nie będzie narażona na bezpośred-

nie działanie promieni słonecznych.

• Zamrażarki nie wolno używać na zewnątrz pomieszczeń ani zostawiać jej na deszczu.
• Urządzenie powinno być zainstalowane co najmniej 50 cm od nagrzewnic, pie-cyków gazowych oraz grzałek, oraz powinno być oddalone co najmniej 5 cm od piecyków elektrycznych.
• Gdy Wasza zamrażarka umieszczona jest w pobliżu zamrażarki głebokiej, to pomiędzy nimi należy zostawić szczelinę co najmniej 2 cm, dla unikniecia skrapłania wody na powierzchniach zewnętrznych.
• Przed użyciem należy dokładnie oczyścić urządzenie, szczególnie wnętrze (patrz Czyszczenie i Konserwacja).
• Procedure instalacji podano w Podręczniku Instalacji. Ten wyrób przeznaczony jest do użycia tylko w odpowiednich pomieszczeniach kuchennych
• Regulowane przednie nóżki należy ustawić tak, by zapewnić stabilne wypoziomowanie zamrażarki. Regulacji ich wysokości dokonuje się poprzez obrót zgodny lub przeciwny do kierunku obrotu wskazówek zegara. Regulację należy przeprowadzić przed umieszczeniem żywności w zamrażarce
• Przed użyciem zamrażarki należy przetrzeć wszystkie części wewnątrz, ciepła wodą z dodatkiem łyżeczki do herbaty wodorowęglanu sodu, a następnie przepłukać je czystą wodą i osuszyć. Po oczyszczeniu zamontować wszystkie części z powrotem w zamrażarce.
• Zainstalować elementy dystansowe (części z czarnymi skrzydełkami), obracając je o 90°, jak pokazano na rysunku, aby zapobiec dotykaniu ściany przez skraplacz
• Zamrażarka powinna być odsunieta od ściany na odległość nie przekraczającą 75 mm.

Przed użyciem Waszej zamrażarki

• Gdy jest używana po raz pierwszy lub po transportowaniu, należy zostawić ją na okres 3 godzin w położeniu stojącym i dopiero wtedy podłączyć ją do zasilania, aby zapewnić skuteczną pracę. W przeciwnym przypadku można spowodować uszkodzenie spreżarki.
• Gdy zamrażarka jest uruchomiona po raz pierwszy, w jej wnętrzu można wyczuć zapach, który ulotni się, gdy lodówka zacznie pracować.

JAK EKSPLOATOWAĆ URZĄDZENIE

Nastawa Termostatu

Termostat zamrażarki automatycznie reguluje temperaturę w jej wnętrzu. Poprzez obrót pokrętła od położenia 1 do 5, można uzyskać niższe temperatury. Pozycja „•” wskazuje, że termostat jest wyłączony i chłodzenie będzie niedostępne.

Ważna uwaga: Nie obracać pokrętła poza położenie 1, gdyż spowoduje to wyłączenie urządzenia.

Nastawy termostatu zamrażarki;

1 - 2 : Dla krótkoterminowego przechowywania żywności w komorze zamrażarki, można ustawić pokrętło pomiędzy położeniem środkowym a minimalnym (1-3).
3 - 4 : Dla długoterminowego przechowywania żywności w komorze zamrażarki, można ustawić pokrętło w położeniu środkowym. (3-4).
5 : Dla zamrażania świeżej żywności. Urządzenie będzie pracować przy niższych temperaturach.

Uwaga; Temperatura otoczenia, temperatura świeżo przechowywanej żywności oraz to, jak często otwierane są drzwiczki przedziału lodówki i zamrażarki. W razie potrzeby zmienić nastawę temperatury.

PRZECHOWYWANIE ŻYWNOŚCI W URZĄDZENIU

• Zamrażarka używana jest do zamrażania świeżej żywności oraz przechowywania zamrożonej żywności, przez okres czasu podany na opakowaniu oraz do produkcji kostek lodu.
• Dla zamrożenia świeżej żywności należy szczelnie zawinąć świeżą żywność, tak aby opakowanie było szczelne dla powietrza i nie powinno ono przeciekać. Specjalne torby do zamrażania, folia aluminiowa (grubsze gatunki), torebki polietylenowe oraz pojemniki plastikowe są idealne do tego celu.
• Podczas mrożenia żywności, maksymalna ilość świeżej żywności (w kg), która może być zamrożona w ciągu 24 godzin, jest podana na etykiecie urządzenia.
• Dla uzyskania optymalnej pracy urządzenia, tak aby uzyskać maksymalną wydajność zamrażania, należy przekręcić pokrętło w położenie 5, po umieszczeniu żywności w zamrażarce.
• Po umieszczeniu świeżej żywności w zamrażarce, praca w położeniu 5 przez 24 godziny zazwyczaj jest wystarczająca dla pełnego zamrożenia, następnie należy przestawić termostat w pożadane położenie.
• Uwaga; Dla oszczędzania energii, gdy zamrażane są małe ilości żywności, termo- stat należy od razu przestawić w pożadane położenie (Zalecenie).
• Nie wolno dopuścić, by świeża żywność stykała się bezpośrednio z żywnością zamrożona.
• Na opakowaniu zawsze należy oznaczyć datę i zawartość, oraz nie wolno przekraczać podanych czasów przechowywania..
• W przypadku przerwy w zasilaniu energią elektryczną, przedział zamrażarki utrzyma odpowiednio niską temperaturę, dla przechowywania żywności. Jednakże, w tym czasie należy unikać otwierania drzwiczek, by spowolnić proces podnoszenia się temperatury wewnatrz komory zamrażarki.

• Maksymalna ilość świeżej żywności, która może być zamrożona w ciągu 24 godzin jest podana na tabliczce znamionowej ( patrz (Wydajność Zamrażania - Freezing Capacity))

• Nigdy nie wolno wkładać ciepłej żywności do przedziału zamrażarki.

• W czasie kupowania i przechowywania produktów zamrożonych należy upewnić się, czy opakowanie nie jest uszkodzone.
• Czas przechowywania oraz zalecane temperatury dla przechowywania zamrożonej żywności podane są na opakowaniach. Przy przechowywaniu i używaniu należy przestrzegać instrukcji producenta żywności. Jeżeli nie podano żadnych informacji, to czas przechowywania nie powinien przekroczyć 3 miesięcy.
• Mrożoną żywność należy umieścić w przedziale zamrażarki, tak szybko jak to jest możliwe, bezpośrednio po zakupie.
• Po rozmrożeniu żywności nie wolno jej zamrażać ponownie; musi być ona najszybciej jak tylko to możliwe ugotowana do spożycia lub w celu jej zamrożenia.
• Gdy przygotowywane są kostki lodu, należy napełnić tackę wodą i umieścić w przedziale zamrażarki. Po zamrożeniu należy odwrócić tackę i wycisnąć gotowe kostki lodu.

Przechowywanie: Jeżeli chce się uzyskać maksymalną pojemność urządzenia, można wyjąć szuflady

i przechowywać żywność bezpośrednio na elementach chłodzących. Pozwoli to na wykorzystanie całej objetości przedziału zamrażarki.

CZYSZCZENIE I KONSERWACJA

• Przed rozpoczęciem czyszczenia należy odłączyć jednostkę od zasilania, wyj mując wtyczkę z gniazdka.
• Nie wolno czyścić urządzenia poprzez wlewanie do niego wody.
• Lodówką należy okresowo czyścić przy uzyciu roztworu sody oczyszczonej spożywczej w letniej wodzie.
• Powierzchnie wewnętrzne i zewnętrzne zamrażarki można przetrzeć miękką szmatką lub gąbką, przy użyciu ciepłej wody z mydłem.
• Do czyszczenia nigdy nie wolno używać palnych, wybuchowych i korozyjnych materiałów, takich jak rozpuszczalniki, gazy i kwasy.

Po zakończeniu czyszczenia należy wetknąć wtyczkę do gniazda, trzymając ją w suchych dłoniach.

- Skraplacz (z tyłu urządzenia) należy czyścić przy użyciu suchej szczotki co najmniej raz w roku, co pozwoli na zmniejszenie zużycia energii i podwyższenie wydajności urządzenia

OSTRZEŻENIE: Nigdy nie wolno używać do tego celu ostrych, metalowych narzędzi, chyba że jest to zalecane przez producenta, gdy można w ten sposób uszkodzić obwód chłodniczy. Z upływem czas w niektórych miejscach zamrażalnika zacznie narastać szron. Szron, nagromadzony we wnętrzu zamrażarki, należy okresowo usuwać (stosując skrobaczkę z tworzywa sztucznego, jeżeli dostępna). Całkowite rozmrożenie staje się niezbędne, gdy warstwa szronu przekracza 3-5 mm, aby utrzymać wydajność zamrażarki.

• Dzień przed rozmrażaniem ustawić termostat w położeniu “5” dla całkowitego zamrożenia żywności (Zalecenie).
• Na czas rozmrażania, zamrożoną żywność należy owinąć w kilka warstw papieru i przechowywać ją w chłodnym miejscu. Nieunikniony wzrost temperatury oczywiście skraca okres jej przechowywania. Należy pamiętać o tym, by żywność tą spożyć w pierwszej kolejności, w możliwie krótkim okresie czasu.
• Przestawić pokrętło termostatu w położenie “•” i wyłączyć urządzenie.
• Drzwiczki należy pozostawić otwarte, by przyspieszyć rozmrażanie. Wodę z rozmrożonego szronu należy usunać z przedziału zamrażarki.

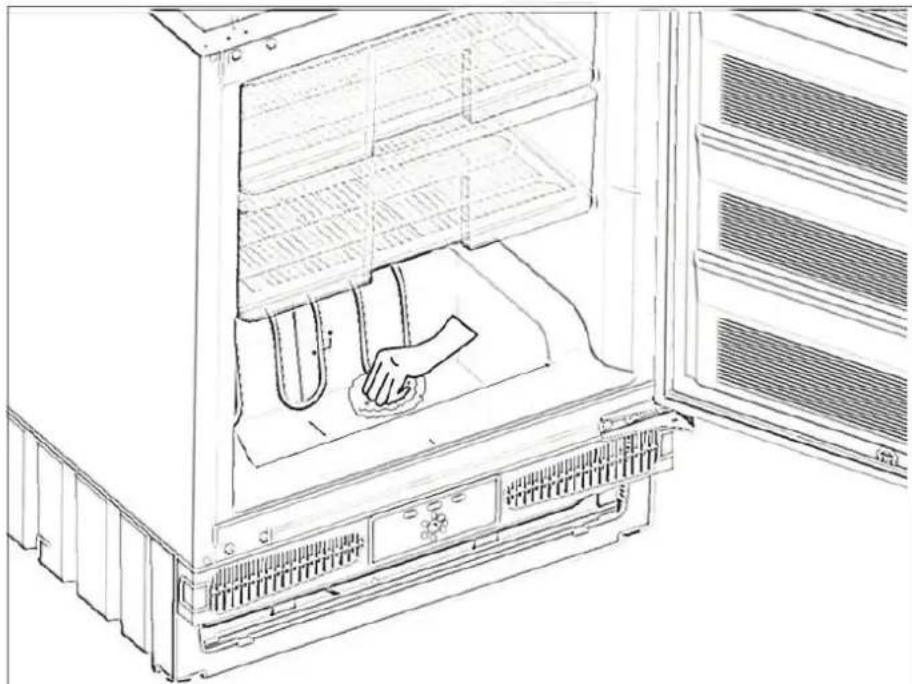

Jeżeli na dnie zamrażarki gromadzi się woda z rozmrażania, można ja usunąć przy użyciu gąbki..

• Wnętrze oczyścić ręcznie przy użyciu letniej wody z mała ilością detergentu. Ni-gdy nie wolno używać w tym celu agresywnych środków czyszczących.
• Osuszyć wnętrze urządzenia, podłączyć do zasilania i ustawić pokrętło termostatu w położenie “5”. Po upływie 24 godzin przestawić termostat w pożądane położenie.

ZANIM WEZWIESZ SERWIS

Jeżeli Wasza zamrażarka nie pracuje poprawnie, to może to być drobny problem, dlatego też należy sprawdzić poniższe.

Urządzenie nie pracuje,

Należy sprawdzić, czy;

• Nie ma przerwy w zasilaniu,
• Wtyczka przewodu zasilającego jest prawidłowo wetknięta do gniazda
• Termostat jest ustawiony w położeniu “•”,
• Gniazdo jest sprawne. W tym celu należy podłączyć do tego gniazda inne urządzenie, o którym wiemy że jest sprawne.

Urządzenie nie pracuje dobrze;

Należy sprawdzić czy;

• Urządzenie nie jest nadmiernie obciążone,
• Drzwiczki są dokładnie zamknięte,
• Wentylacja w kuchni jest wystarczająca, jak określono w instrukcji instalacji.

Urządzenie hałasuje;

Gaz chłodniczy, który cyrkuluje w obwodzie chłodniczym może lekko hałasować (odgłos bulgotania), nawet gdy sprężarka nie pracuje. Nie należy się tym niepokoić, jest to normalne zjawisko. Jeżeli odgłos jest inny, to należy sprawdzić, czy;

- Urządzenie jest stabilnie zainstalowane, jak opisano w instrukcji instalacji.

- Nie drgają jakieś przedmioty umieszczone na urządzeniu.

Jeżeli chłodziarka nie chłodzi wystarczająco;

Zamrażarka jest projektowana do pracy w zakresie temperatur otoczenia określonym w normach, zgodnie z klasą klimatyczną podaną w etykiecie informacyjnej. Nie zalecamy eksploatacji zamrażarki poza tymi, określonymi zakresami, dla zapewniania skuteczności chłodzenia.

Klasa klimatu	Temp. otoczenia
T	16 do 43 °C
ST	16 do 38 °C
N	16 do 32 °C
SN	10 do 32 °C

ZALECENIA:

- W przypadku przerwy w zasilaniu, aby zapobiec jakimkolwiek problemom ze sprężarką, należy odłączyć zamrażarkę od źródła zasilania. Po przywróceniu zasilania należy odczekać 5-10 minut, przed ponownym podłączeniem zamrażki do zasilania.

• W przypadku, gdy zamrażarka nie będzie używana przez dłuższy okres czasu (na przykład letnie wakacje), należy odłaczyć ją od zasilania. Oczyscić zamrażarkę zgodnie z zaleceniami Części 4 niniejszego dokumentu i pozostawić drzwiczki otwarte, aby zapobiec zawilgoceniu i pojawieniu się przykrych zapachów.
• Jeżeli problem z zamrażarką nie zostanie rozwiązany po postępowaniu zgodnie z zaleceniami niniejszej instrukcji, należy skontaktować się z autoryzowanym serwisem.

Informacje dotyczące zgodności

- Urządzenie jest przeznaczone do użycia w zakresie temperatur otoczenia 16°C - 32°C.

Porady dotyczące oszczędzania energii

1. Urządzenie należy zainstalować w chłodnym, dobrze wentylowanym pomieszczeniu, lecz nie w miejscu narażonym na działanie bezpośrednie promieni słońca ani w pobliżu źródeł ciepła (grzejniki, kuchenki itp.). W przeciwnym przypadku należy zastosować płyty izolacyjne.
2. Ciepłą żywność i napoje pozostawić do ochłodzenia na zewnątrz urządzenia.
3. Napoje i ciece wkładane do zamrażarki muszą być przykryte. Inaczej wzrośnie wilgotność we wnętrzu, i czas pracy urządzenia wydłuży się. Ponadto przykrywanie napojów i cieczy pomaga zachować ich zapach i smak.
4. W czasie wkładania żywności i napojów do chłodziarki, drzwiczki należy otwie-rać na możliwe najkrótszy okres czasu.
5. Pokrywy przedziałów zamrażarki o różnych temperaturach powinny być zamknięte (szuflada na warzywa, chiller.. itp).
6. Uszczelki muszą być zawsze czyste i plastyczne. Zużyte uszczelki należy wymienić.

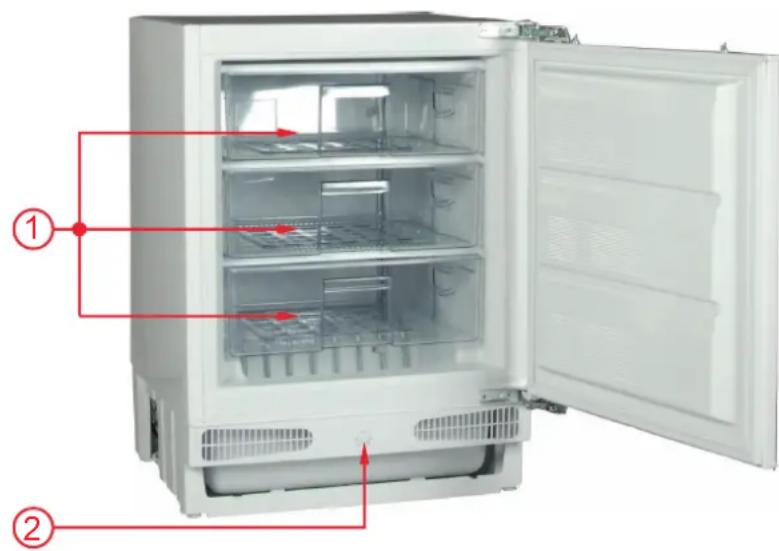

CZEŚCI I PRZEDZIAŁY URZĄDZENIA

1) Szuflady zamrażarki
2) Pokrętło termostatu

Rysunek ten jest tylko informacyjny, dla części i akcesoriów urządzenia. Rzeczywisty wygląd może się różnić w zależności od modelu.

INSTRUKCJA INSTALACJI

Zawartość Zestawu Instalacyjnego

1. Dolne Uchwyty Drzwi x2
