PZ 640 T GH - Kuchenka Ariston Thermo - Bezpłatna instrukcja obsługi

Typ produktu	Kuchenka gazowa (do zabudowy)
Model	PZ 640 T GH
Marka	Ariston Thermo
Liczba palników	5 (palnik duży, palnik duży zredukowany, średni, pomocniczy, potrójny pierścień)
Zapłon	Automatyczny zapłon ze świecami zapłonowymi
Urządzenie zabezpieczające	Termoelement (bezpieczeństwa)
Zasilanie energią	Gaz (gaz ziemny kategoria II2E+3+, przestawialny na gaz płynny)
Przyłącze elektryczne	220-240 V ~ 50/60 Hz
Przyłącze gazowe	Gwint gazowy 1/2 cala (cylindryczny)
Moc dużego palnika	3,00 kW (gaz ziemny) / 218 g/h (gaz płynny)
Moc potrójnego pierścienia	3,60 kW (gaz ziemny) / 240 g/h (gaz płynny)
Moc dużego palnika zredukowanego	2,60 kW (gaz ziemny) / 189 g/h (gaz płynny)
Moc średniego palnika	1,65 kW (gaz ziemny) / 120 g/h (gaz płynny)
Moc palnika pomocniczego	1,00 kW (gaz ziemny) / 73 g/h (gaz płynny)
Czyszczenie	Demontowalne części palników, pielęgnacja stali nierdzewnej, brak czyścików parowych
Konserwacja	Zawory gazowe wymieniane tylko przez wykwalifikowany personel
Zawartość zestawu	Płyta grzewcza, ruszty, palniki, zestaw dysz, pierścienie uszczelniające, haki montażowe
Wymiary otworu (szerokość x głębokość)	555 x 475 mm (ok.)
Wysokość zabudowy	Odstęp minimalny 20 mm od spodu

Często zadawane pytania - PZ 640 T GH Ariston Thermo

Czy mogę przestawić kuchenkę na gaz płynny (propan/butan)?

Tak, urządzenie jest fabrycznie ustawione na gaz ziemny, ale można je przestawić na gaz płynny. W tym celu należy wymienić dysze (patrz tabela 1 w instrukcji) i dostosować ustawienie minimalne. Zmianę powinien przeprowadzić wykwalifikowany specjalista.

Jak prawidłowo czyścić palniki?

Demontowane części (ruszty, pokrywy palników, pierścienie płomieni) regularnie myć ciepłą wodą z detergentem. Ostrożnie czyścić końcówki świec zapłonowych. Nie używać środków ściernych ani czyścików parowych. Po czyszczeniu dokładnie wysuszyć.

Co zrobić, gdy palnik nie zapala się?

Sprawdź, czy dopływ gazu i główny zawór są otwarte. Sprawdź, czy otwory wylotowe gazu nie są zatkane i czy wszystkie części palnika są prawidłowo zamontowane. Naciśnij pokrętło wystarczająco długo (2-3 sekundy) dla urządzenia zabezpieczającego. Jeśli to nie pomoże, skontaktuj się z serwisem.

Jakie rozmiary garnków są odpowiednie dla palników?

Używaj garnków z płaskim dnem i pokrywką. Zalecane średnice: palnik duży 24-26 cm, palnik duży zredukowany 22-24 cm, średni 16-20 cm, pomocniczy 10-14 cm, potrójny pierścień 24-26 cm.

Czy montaż nad piekarnikiem jest dozwolony?

Tak, tylko jeśli piekarnik ma wentylator chłodzący. Przyłącze elektryczne musi być wykonane oddzielnie. Pomiędzy kuchenką a piekarnikiem należy umieścić płytę drewnianą z zachowaniem odstępu co najmniej 20 mm.

Jak prawidłowo ustawić minimalny płomień?

Ustaw palnik na minimum, ściągnij pokrętło i obróć śrubę regulacyjną (wewnątrz lub z boku trzonu zaworu gazowego), aż powstanie mały, równomierny płomień. Sprawdź, czy płomień nie gaśnie przy szybkim obrocie z maksimum na minimum.

Kuchenka gaśnie podczas pracy. Jaka może być przyczyna?

Możliwe przyczyny: termoelement uszkodzony lub niewystarczająco nagrzany, przeciąg, zatkane otwory wylotowe gazu lub nieprawidłowe ustawienie minimalne. Sprawdź wymienione punkty i w razie potrzeby wezwij serwis.

Jakie są wymagania elektryczne?

Urządzenie wymaga uziemionego gniazdka o napięciu 220-240 V ~ 50/60 Hz. Przyłącze musi być wykonane za pomocą wyłącznika wielobiegunowego z odstępem styku co najmniej 3 mm. Przewód zasilający nie może być zagięty ani narażony na temperatury powyżej 50 °C.

Jak utylizować stare urządzenie?

Nie wyrzucaj urządzenia z odpadami domowymi. Zgodnie z dyrektywą UE 2002/96/WE (WEEE) możesz je oddać w punktach zbiórki odpadów komunalnych lub u sprzedawcy przy zakupie nowego. Symbol przekreślonego kosza na śmieci wskazuje na to.

Czy mogę samodzielnie naprawić urządzenie?

Nie, nigdy nie próbuj samodzielnie naprawiać części wewnętrznych. Zawsze zwracaj się do autoryzowanego serwisu i używaj wyłącznie oryginalnych części zamiennych.

INSTRUKCJA OBSŁUGI PZ 640 T GH Ariston Thermo

Podłączenie do sieci elektrycznej

Podłączenie gazu

Charakterystyki palników i dysz

Tabliczka znamjonowa

Opis urządzenia' 6

Widok ogólny

Uruchomienie i użytkowanie' 7

Zalecenia praktyczne użytkowania palników

Zalecenja i środki ostrożności' 8

Ogólne zasady bezpieczeństwa

Usuwanje odpadów

Konserwacja i utrzymanje' 9

Odlączenie prądu elektrycznego

Mycie urządzenia

Konserwacja kurków gazowych

! Ważnym jest aby zachować niniejszą książeczkę instrukcji dla przysztych konsultacji. W razie sprzedaży odsprzedanja czy przenjesienia należy upewnić się czy znajduje się ona wraz z urządzeniem i odpowiednimi uwagami, aby poinformować nowego właściciela o jego funkcjonowaniu.

! Należy uważnie przeczytać instrukcję obsługi: gdyż zawiera ona ważne informacje na temat instalacji właściwego i bezpiecznego użytkowania.

Ustawienie

! Opakowania nie są zabawkami dla dzieci i należy je usunąć zgodnie z normami zbieranja odpadów (patrz Środki ostrożności i zajecenia)
! Instalacja powinna zostać wykonana zgodnie z ninjejszymi instrukcjami i przez personeł zawodowo do tego przygotowany Błedna instalacja może skutkować powstaniem szkód wobec osób' zwierząt lub rzeczy'
! Niniejsze urządzenie może zostać zainstalowane wyłącznie w pomieszczeniach ze stałą wentylacja zgodnie z zaleceniami obowiązujących norm krajowych. Należy dochować następujących warunków:
- Pomieszczenie powinno posiadać system odprowadzający na zewnątrz gazów spaljnowych składający się z okapu lub wyciągu elektrycznego uruchamianego automatycznie każdorazowo podczas uruchomienia urządzenia.

W kominie lub w odgałęzionym przewodzie dymnym (przeznaczonym dla urządzeń kuchennych)

Bezpośrednio na zewnątrz

- Pomieszczenie powinno posiadać funkcjonalny system dopływu powiętrza umożliwiający normalne spałanie: Dopływ niezbędnego do spałania powiętrza nie powinien być mniejszy niż 2 m³/h na każdy kW zainstąowanej mocy

System może polegać na bezpośrednim poborze powiętrza z zewnątrz budynku przy pomocy kanału o przekroju użytecznym przynajmniej 100 cm² i zabezpieczonego przed przypadkowym zaślepieniem.

Albo też w sposób pośredni' z przyległych pomieszczeń wyposażonych w przewód wentylacyjny jak opisany powyżej a nie będący częścią wspólną dla całej nieruchomości ani nie mający połączeń z pomieszczenjam i sypiajni lub w których występuje zagrożenie pożarem.

• Skropione gazy pochodne ropy naftowej cięższe od powietrza' opadają w dół Diatego pomieszczenja' w których przechowywane są butte GPL

powinny przewidywać otwory prowadzące na zewnątrz umożliwiające spływanje ku dołowi ewentualnych wycieków gazu' Ponadto butle GPL' niezaleznże od tego czy są puste' czy częściowo napełnione' nie powinny być instalowane ani składowane w pomieszczenjiach lub komorach o położonych poniżej poziomu podłogi (piwnice itp') Dobrze jest przechowywać w pomieszczeniu jedynie butle aktualnie użytkowaną umocowaną w sposób nie narażający jej na bezpośrednie oddziaływanie źródeł ciepła (piece' kominki' piecyki' itp') mogące doprowadzić do wzrostu temperatury powiętrza powyżej 50°C.

Zabudowa

Płyty gazowe i mieszane przystosowane są do stopnja ochrony przed nadmiernym rozgrzaniem typy V' możliwa jest jednak ich instalacja obok mebli' których wysokość nie przekracza wysokości płyty roboczej W celu poprawnego zainstalowania płyty grzewczej należy zachować następujące środki ostrożności:

• Meble znajdujące się obok' a których wysokość przekracza wysokość płyty roboczej powinny zostać odsunięte przynajmniej na 600 mm od krawędzi płyty roboczej
• Okapy powinny być zainstajowane zgodnie z warunkami wymaganymi podanymi przez instrukcje samych okapów jednak w minimalnej odległości 650 mm.
• Umieścić sąsiadujące z okapem szafki wiszące na wysokości minimajne od szczytu 420 mm (patrz ilustrac p).

By piyta grzewcza mogła być zainstalowana pod szafka wiszącať ta ostatnia powinna znajdować się w odległości minimalnej od szczytu wynoszącej 700 mm (patrz ilustrac p).

- Wnęka na obudowę powinna mieć wymiary podane na ilustracji. Przewidzjano uchwyty mocujące umożliwiające zamocowanie płyty na podstawie posiadającej grubość od 20 do 40 mm. Aby solidnie zamocować płytę zaleca się zastosowanie wszystkich uchwytów znajdujących się do dyspozycji.

Schemat mocowania uchwytów

Położenie uchwytu w stosunku do top H=20mm

Położenie uchwytu w stosunku do top H=30mm

Położenie uchwytu w stosunku do top H=20mm

Położenie uchwytu w stosunku do top H=30mm

TYPołożenie uchwytu w

! Stosować uchwły zawarte w "zestawie akcesoriów"

- W przypadku' gdy płyta nie jest zainstalowana na zabudowanym piekarniku' koniecznym jest zastosowanie płyty drewnianej jako izolatora' powinna być ona zamocowana w odległości minimum 20 mm od dolnej części samej płyty roboczej

Obieg powiętrza

W celu zapewnienia dobrego obiegu powietrza koniecznym jest usunięcie tylnej ścianki komory Najepiej zainstałować piekarnik w taki sposób, aby wspierał się na dwóch listwach drewnianych lub na drewnianej desce z prześwitem przynajmniej 45 x 560 mm (patrz ilustrac p)

! Możliwe jest zainstalowanie płyty ponad piekarnikami zabudowanymi wyposażonymi w wentylację chłodzącą:

Podłączenie do sieci elektrycznej

Płyty wyposażone w przewód zasilający trójżyłowy dostosowane są do pracy na prąd zmienne przy napięciu i częstotliwości zasilania wskazanych na tabliczce znamjonowej (umieszczonej w dolnej części płyty) Przewód uziemienia w sznurze oznaczony jest kolorem żółto-zielonym. W przypadku zainstałowania ponad piekarnikiem zabudowanym podłączenia elektryczne płyty i piekarnika powinny być wykonane osobno' tak z przyczyn bezpieczeństwa elektrycznego' jak i dla ułatwienia ewentualnego wyjęcia piekarnika'

Podłączenie przewodu zasilającego do sieci

Zamocować na przewodzie znormalizowaną wtyczkę do obciążen wskazanych na tabliczce znamionowej W przypadku bezpośredniego podłączenia do sieci koniecznym jest zainstalowanie pomiędzy urządzeniem a siecią wyłącznika połowego z otwarciem minimalnym pomiędzy stykami 3 mm przeznaczonego do obciążen i odpowiadającego obowiązującym normom (przewód uziemienia nie powinjen być przerywany przez wyłącznik)' Przewód zasilania powinjen być umieszczony w taki sposób' aby w żadnym punkcie temperatura otoczenia nie przekraczała 50°C.

! Instalator odpowiada za poprawność podłączenia elektrycznego i za zachowanie norm bezpieczeństwa przed wykonaniem podłączenia należy upewnić się czy:

• gniazdko posiada odpowiednie uziemienie i zgodne jest z obowiązującymi przepisami;
• gniazdko jest w stanie wytrzymać obciążenie maksymalnej mocy urządzenia wskazane na tabliczce znamionowej;
• napięcie zasilania odpowiada wartościom podanym na tabliczce znamionowej
• gniazdko musi być odpowiednie dla wtyczki urządzenia: W przeciwnym razie należy wymienić gniazdko lub wtyczkę; nie stosować przedłużaczy' ani rozgałężników

! Po zainstalowaniu urządzenia przewód elektryczny i gniazdko powinny być łatwo dostępne.

! Kabla nie wolno zginać ani przyciskać
! Przewód elektryczny musi być okresowo sprawdzany i wymienjany jedynie przez autoryzowanych techników (patrz Servis)
! Producent odrzuca wszelką odpowiedzialność w przypadku' gdy niniejsze zasady nie będą przestrzegane:

Podłączenie gazu

Podłączenie urządzenia do przewodów lub butli gazowej powinno zostać wykonane zgodnie z zaleceniami obowiązujących norm krajowych dopiero po upewnjenju się że jest ono wyregulowane do pracy z rodzajem gazu którym będzie zasiliane. W przeciwnym wypadku wykonać czynności wskazane w paragrafie "Dostosowanie do różnych rodzajów gazu" W przypadku zasilianja płynnym gazem z butli stosować regulatory ciśnienia zgodne z obowiązującymi normami krajowymi

! W celu uzyskanja pewności pracy odpowiedniego zużycia

energii i zwiększenia trwałości urządzenia należy upewnić się czy ciśnienie zasiłania mieści się w granicach zalecanych w tabeli 1 "Charakterystyki palników i dysz"

Podłączenie przewodem sztywnym (miedź lub stal)

! Podłączenie do urządzenia gazowego powinno być wykonane w taki sposób' aby nie powodować żadnych naprężení urządzenia:

Na przewodzie zasilającym urządzenie znajduje się ruchome złącze kołankowe "L" ’ którego szczelność zapewniona jest uszczelką. W przypadku gdyby okazało się' że koniecznym jest obrócenie kołanka należy obowiązkowo wymienić uszczelkę (na wyposażenju urządzenia)' Złącze wejściowe gazu do urządzenia jest gwintowane gwintem gazowym 1/2 walcowym męskim.

Podłączenie z przewodem elastycznym ze stali nierdzewnej o pełnych ściankach z gwintowanymi złączami.

Złącze wejściowe gazu do urządzenia jest gwintowane gwintem gazowym 1/2 walcowym męskim: Użycie przewodów tego rodzaju powinno być wykonane w ten sposób' aby ich długość' w warunkach maksymalnego rozszerzenia nie przekraczała 2000 mm' Po wykonaniu podłączenia upewnic się' czy metalowy przewód elastyczny nie styka się z elementami ruchomymi' ani nie jest przygnieciony'

! Stosować wyłącznie przewody i uszczelki zgodne z obowiązującymi normami krajowymi

Kontrola szczelności

! Po zakończenju instalacji skontrolować szczelność wszystkich złącz stosując w tym celu wodny rozwór mydła' nigdy płomień.

Dostosowanie do różnych rodzajów gazu

W celu dostosowania płyty do innego rodzaju gazu niż ten' do którego jest przystosowana (wskazanego na etykiecie w dolnej części płyty lub na opakowanju) należy wymienić dysze palników wykonując następujące czynności:

1' zdjąć kratkę z płyty i wykręcić palniki z ich gniazd
2' odkręcić dysze posługując się kluczem rurowym 7mm i wymienić je na nowy rodzaj przystosowany do nowego rodzaju gazu (patrz tabela 1 "Charakterystyki palników i dysz")
3' ponownie zmontować części w kolejności odwrotnej
4' na zakończenie czynności wymienić poprzednią etykietę regulacyjna na nową odpowiadająca nowemu paliwu' dostępną w naszych centrach obsługi technicznej

• Regulacja powiętrza pierwotnego palników Palniki nie wymagają żadnej regulacji powiętrza pierwotnego.
• Regulacja minimów

1' Ustawić kurek w położenju minimum;

2' Zdjać pokrętło i posługując się śruba regulacyjna znajdująca się wewnątrz lub obok osi kurka uzyskać najmniejszy regularny płomień.

3' Upewnić się' czy podczas szybkiego obracanja pokrętłem z położenia maksymalnego do minimałnego nie występuje gaśnięcie palników
4' W urządzeniach wyposażonych w urządzenie zabezpieczające (termopara) w przypadku niezadziałania urządzenia z palnikami ustawionymi na minimum należy zwiększyć minimalne przepływy przy pomocy śruby regulacyjnej
5' Po zakończenju regulacji ponownie założyć płomby ląkowe' lub z równorzędnego materiału umieszczone na obejściu.
! W przypadku gazu płynnego śruba regulacyjna powinna być dokręcona do końca:
! po zakończenju operacji należy wymienić poprzednia etykietę nastawień na etykietę odpowiadającą nowemu gazowi użytkowemu dostępną w naszych centrach obsługi technicznej
! W sytuacji' gdy ciśnienie stosowanego gazu stanie się różne (lub zmienne) od przewidywanego koniecznym jest zainstalowanie na przewodach doprowadzających regulatora ciśnienia (zgodnie zobowiązująca normą krajową "regulatory kanałowe dla gazu")

TABLICZKA ZNAMIONOWA

Pod taczenia elektryczne	napie 220-240V ~ 50/60Hz
	Niniejsze urz adzenie zostatowyprodukowane zgodnie znast epującymi dyrektywami unijnymi:-73/23/CEE z dn. 19/02/73 (o Niskim Napięciu) wraz z pól zniejszymi zmianami:-89/336/CEE z dn. 03/05/89 (o Zgodnowraz z pól zniejszymi zmianami:- 93/68/CEE z dn. 22/07/93 wraz z pól zniejszymi zmianami:-90/336/CEE z 03/05/89 (Gaz) wraz z pól zniejszymi zmianami:-2002/90/EC

Charakterystyki palników oraz dysz

Tabela 1 (dla Polski) G20 (GZ50) GZ350 (GZ35) G30 (GPB)
PalnikŚrednica	(w mm)	Moc cieplna(p.c.s.*)kWMin. Mak.		Dysza1/100(w mm)	Przepj.w*l/godz	Dysza1/100(w mm)	Przepj.w*l/godz	Moc cieplna(p.c.s.*)kW	Dysza1/100(w mm)	Przepj.w*g/godz
Duzy(R)100 0.70 3.00 116 286 180 397 3.30 86 2402.60 110 248 171 344 2.90 80 211
średni (RR) 100 0.70
Pó(S)śzybki (średni)	75 0.40	1.65 96	157 130	218	1.80 64 131
Pomocniczy (ma(A) ly)	55 0.40	1.00 71	95	106 132	1.10 50 80
Potrójn a korona(TC)	130 1.30	3.30 133	309 197	430 3.60	91 247
Ciśnjenja zasilanja	minimalne (mbar)nominalne (mbar)maksymalne (mbar)			162025		101316		293644

* A 0°C e 1013 mbar – gaz suchy
G20 (GZ50) P.C.S. = 37.78 MJ/m3
GZ350 (GZ35) P.C.S. = 27.20 MJ/m3
G30 (GPB) P.C.S. = 49.47 MJ/Kg

PZ 640
PZ 640 GH

Pokrętła sterujące palników gazowych

• Palniki gazowe posiadają różne wymiary i moce Należy wybrać najbardziej odpowiedni dla średnicy używanego naczynja

• Pokrętła sterowania palnikami gazowymi do regulowania płomienia lub mocy:

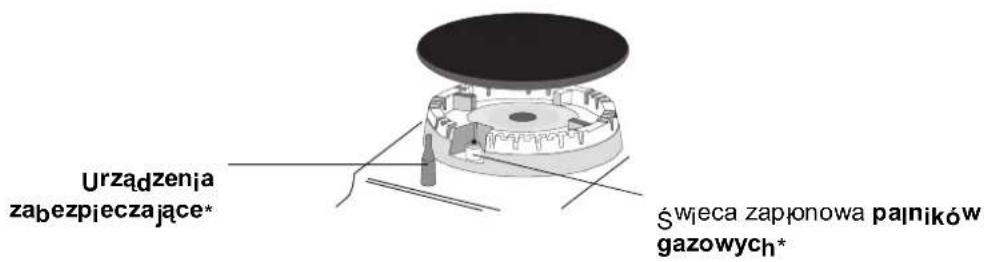

• Świeca zapłonowa palników gazowych* umożliwia automatyczna zapalenie wybranego palnika

• Urządzenie zabezpieczające* w przypadku przypadkowego zgaśnięcia płomienia przerywa wydobywanie się gazu.

* Znajduje się tylko w niektórych modelach

! Dla każdego z pokręteł wskazane jest położenie palnika gazowego odpowiadających im.

Palniki gazowe

Wybrany palnik może być regulowany odpowiednim pokrętem w następujący sposób:

• Wyłączony

Maksimum

Minimum

W celu zapalenia któregoś z palników zbliżyć do njego płomień lub zapalarkę' wdusić do końca i obrócić odpowiednim pokrętłem w kierunku przeciwnym do wskazówek zegara do położenia maksymalnej mocy W modelach wyposażonych w urządzenia zabezpieczające koniecznym jest przytrzymać wduszone pokrętło przez około 2-3 sekundy aż rozgrzeje się urządzenia podtrzymujące automatycznie zapalony płomień.

W modelach wyposażonych w świecę zapłonową, aby zapalić wybrany palnik wdusić do końca i obrócić odpowiednie pokrętło w kierunku przeciwnym do wskazówek zegara aż do położenia maksymalnej mocy i przytrzymać wduszone aż do nastąpienia zapłonu.

! W przypadku przypadkowego zgaśnięcia płomienia palnika' zakręcić pokrętło sterujące i ponowić próbę zapalenia po upływie przynajmniej 1 minuty'

Aby zgasić palnik należy obrócić pokrętło zgodnie z ruchem zegara aż do zatrzymania (odpowiadającego symbolowi “*”)

Zalecenja praktyczne użytkowania palników

W celu uzyskania maksymalnej wydajności należy pamiętać' co następuje:

- stosować naczynia odpowiednie dla każdego z palników (patrz tabela) w celu uniknięcia wychodzenia płomieni poza pole dna naczyń.

- stosować zawsze naczynia o dnie płaskim i z przykrywką

- w chwili zagotowania się obrócić pokrętło do położenia minimum.

Palnik ø
Szybki (R) 24 - 26 Srednica naczyń (cm)
Szybki zmniejszony (RP) 22 - 24
Pó 16 - 20
Pomochniczy (A) 10 - 14
Potrójna korona (TC) 24 - 26

W celu zidentyfikowania rodzaju palnika zapoznać się z ilustracjami znajdującymi się w paragrafie "charakterystyki palników i dysz"

! Urządzenie zostało zaprojektowane i wyprodukowane zgodnie z międzynarodowymi przepisami bezpieczeństwa. Majac na względzie Wasze bezpieczeństwo podajemy wam poniższe zalecenja, które należy uważnie przeczytać.

Ogólne zasady bezpieczeństwa

• Niniejsze urządzenie jest urządzeniem przeznaczonym do zabudowy klasy 3
• Urządzenia gazowe wymagają dla swego poprawnego działania, regularnej wymiany powiętrza należy upewnić się czy podczas ich instalowania przestrzegane były wymagania zawartye w odpowiednim paragrafie dotyczącym "Ustawienia"
• Zalecenia mają zastosowanie wyłącznie dla krajów przeznaczenia' których symbole znajdują się w instrukcji oraz na tabliczce z numerem fabrycznym.
• Niniejsze urządzenie przeznaczone jest do nieprofesjonalnych zastosowań domowych
• Nie należy instalować urządzenia poza domem, nawet jeśli miejsce to jest chronione daszkiem, gdyż wystawienie urządzenia na działanie deszczu i burz jest bardzo niebezpieczne.
  • W celu przenoszenia urządzenia należy zawsze korzystać z odpowiednich uchwytów umocowanych po bokach piekarnika:
• Nie dotyckać urządzenia stojac przy nim boso lub gdy ręce czy stopy są mokre lub wilgotne.
• Urządzenie przeznaczone jest do gotowania potraw jedynie przez osoby dorosłe i zgodnie z instrukcjami zawartymi w niniejszej książeczce.
• Należy uważać, aby przewody zasilające pozostałe urządzenia domowe nie stykały się z rozgrzanymi elementami piekarnika.
• Nie zasłaniać otworów wentylacyjnych i odprowadzających ciepło

• Należy zawsze sprawdzić' czy pokrętła znajdują się w pozycji "●"/"○" kiedy urządzenie nie jest używane;

• Nie wyciągać wtyczki z gniazdka trzymając kabel ale tylko trzymając za wtyczkę.

• Nie czyścić ani nie wykonywać czynności konserwacyjnych bez uprzedniego odłączenia wtyczki od sieci elektrycznej
  • W razie usterki nie należy w żadnym wypadku sięgać do wewnętrznych części urządzenia' w celu usiłowania jego naprawy. Skontaktować się z Serwisem (patrz Serwis)
• Należy upewniać się' czy uchwytę garnków są zwrócone zawsze w kierunku wnętrza płyty grzewczej aby uniknąć ich przypadkowego potrącenja:
• Nie stosować garnków niestabilnych lub odkształconych.

Usuwanie odpadów

• Usuwanie materiałów opakowaniowych: dostosować się do lokalnych przepisów, w ten sposób opakowanie będzie mógł zostać odzyskane.
• Europejska Dyrektywa 2002/96/EC dotycząca Zużytych Elektrycznych i Elektronicznych Urządzeń (WEEE) zakładą zakaz pozbywania się starych urządzeń domowego użytku jako nieposortowanych śmieci komunalnych. Zużyte urządzenia muszą być osobno zbierane i sortowane w celu zoptymalizowania odzyskania oraz ponownego przetworzenia pewnych komponentów i materiałów pozwala to ograniczyć zanjeczyszczenie środowiska i pozytywnie wpływa na ludzkie zdrowie. Przekreślony symbol "kosza" umieszczony na produkcie przypomina klientowi o obowiązku specjalnego sortowania. Konsumenci powinni kontaktować się z władzami lokalnymi lub sprzedawcą w celu uzyskania informacji dotyczących postępowania z ich zużytymi urządzenjami gospodarstwa domowego.

Odlaczenie prądu elektrycznego

Przed naprawa ołączyć urządzenie od sieci zasilania elektrycznego.

Mycie urządzenia

! Wystrzegać się stosowania myjących środków ściernych lub korodujących' takich jak odpłamiacze i produktu odrdzewiąjące' detergentów w proszku oraz gąbek o powierzchni ścierającej mogą w sposób nieusuwalny zarysować powierzchnię:
! Nigdy nie stosować oczyszczaczy parowych lub ciśnieniowych do czyszczenia urządzenia.
- W ramach zwykłej konserwacji wystarczy przemywanje płyty wilgotna gąbką i przetarcje papierowym ręcznikiem kuchennym
- Elementy ruchome palników powinny być przemywane często ciepła wodą i środkiem myjącym z uwzględnieniem konieczności usuwanja ewentualnych skrzeplin.
• W przypadku płyt wyposażonych w automatyczne zapalanie, należy przewidzieć często i dokładne oczyszczanie części końcówek zapalarek elektronicznych, oraz sprawdzać, czy otwory wylotowe gazu nie są załkane;
• Stal nierdzewna może się popłamić' jeśli będzie przez dłuższy czas w kontakcie z woda o dużej zawartości wapnia lub z agresywnymi detergentami (zawierającymi fosfor) Zaleca się obficie spłukać i osuszyć po wymyciu. Ponadto należy osuszyć ewentualne wycięki wody

Konserwacja kurków gazowych

Z upływem czasu może pojawić się kurek blokujący się lub z trudem obracający się dlatego może okazać się konieczną wymiana kurka.

! Czynność ta winna być wykonana przez autoryzowanego technika producenta.

Może się zdarzyć' że płyta nie działa lub że działa. Zanim wezwiecje serwis naprawczy' żobaczmy razem' co można zrobić. Przede wszystkim należy sprawdzić' czy nie występują przerwy w sieci zasilania gazem lub prądem elektrycznym' a zwłaszcza czy zawory gazowe przed kuchenką są otwarte.

Palnik nie zapala się lub płomień jest nierównomierny

• Są zatkane otwory wyłotowe gazu w palniku

- Zamontowane są poprawnie wszystkie części ruchome wchodzące w skład palnika.

- Występują przeciągi w sąsiedztwie płyty kuchennej

Płomień nie zostaje zapalony w wersjach z zabezpieczeniem.

• Nie wdusiliście do końca pokrętła

- Nie przytrzymaliście wduszonego do końca pokrętła przez czas wystarczający do uruchomienia urządzenia zabezpieczającego.

- Są pozatykane otwory wyłotowe gazu w pobliżu urządzenia zabezpieczającego.

Palnik w położenju minimum nie pali się

• Są pozatykane otwory wyłotowe gazu

- występują przeciągi w sąsiedztwie płyty

- Regulacja minimum nie jest właściwa

Naczynia są niestabilne

• Dna garnków są dokładnie równe:

- Garnek jest ustawiony na środku palnika lub płyty elektrycznej

- Kratki zostały odwrócone

Jeśli' niezależnie od wszelkich kontroli płyta nie działa' a niedogodność stwierdzona przez was nie ustępuje' należy wezwać centrum pomocy technicznej Należy podać:

- model urządzenia (Mod')

- numer seryjny (S/N)

Te ostatnie informacje znajduj się na tabliczce znamionowej umieszczonej na urządzenju i/ub na jego opakowanju:

! Zwracajcie się wyłącznie do upoważnionego Serwisu Technicznego i domagajcie się zainstalowania wyłącznie oryginalnych części zamiennych.

Nederlands' 1

Polski' 33

Deutsch' 12

Русский' 43

Português, 23

Türkçe' 53

PZ 640

PZ 640 GH

PZ 640 T

PZ 640 T GH

Содержание

Монтаж 44°47

расположение
