Ürün Tipi	Gazlı Ocak (Ankastre)
Model	PZ 640 T GH
Marka	Ariston Thermo
Brülör Sayısı	5 (Güçlü Brülör, Azaltılmış Güçlü Brülör, Orta Güçlü, Yardımcı Brülör, Üç Alevli Halka)
Ateşleme	Bujilerle Otomatik Ateşleme
Güvenlik Cihazı	Termokupl (Güvenlik Termokuplu)
Enerji Beslemesi	Gaz (Doğalgaz Kategori II2E+3+, LPG'ye dönüştürülebilir)
Elektrik Bağlantısı	220-240 V ~ 50/60 Hz
Gaz Bağlantısı	1/2" Gaz Dişi (Silindirik)
Güçlü Brülör Gücü	3,00 kW (Doğalgaz) / 218 g/sa (LPG)
Üç Alevli Halka Gücü	3,60 kW (Doğalgaz) / 240 g/sa (LPG)
Azaltılmış Güçlü Brülör Gücü	2,60 kW (Doğalgaz) / 189 g/sa (LPG)
Orta Güçlü Brülör Gücü	1,65 kW (Doğalgaz) / 120 g/sa (LPG)
Yardımcı Brülör Gücü	1,00 kW (Doğalgaz) / 73 g/sa (LPG)
Temizlik	Çıkarılabilir Brülör Parçaları, Paslanmaz Çelik Bakımı, Buharlı Temizleyici Yok
Bakım	Gaz Vanaları Sadece Yetkili Servis Tarafından Değiştirilebilir
Teslimat İçeriği	Ocak, Izgaralar, Brülörler, Meme Seti, Conta Halkaları, Montaj Kancaları
Kesme Ölçüleri (Genişlik x Derinlik)	555 x 475 mm (yaklaşık)
Montaj Yüksekliği	Alt tarafa minimum 20 mm mesafe

Sık sorulan sorular - PZ 640 T GH Ariston Thermo

Ocağı LPG'ye (Propan/Bütan) dönüştürebilir miyim?

Evet, cihaz fabrika ayarı olarak doğalgaza ayarlıdır, ancak LPG'ye dönüştürülebilir. Bunun için memeler değiştirilmeli (kılavuzdaki Tablo 1'e bakın) ve minimum ayar yapılmalıdır. Dönüşümü bir uzman yapmalıdır.

Brülörleri nasıl doğru şekilde temizlerim?

Çıkarılabilir parçaları (ızgaralar, brülör kapakları, alev halkaları) düzenli olarak ılık su ve bulaşık deterjanı ile temizleyin. Buji uçlarını nazikçe temizleyin. Aşındırıcı temizleyiciler veya buharlı temizleyiciler kullanmayın. Temizledikten sonra iyice kurulayın.

Bir brülör ateşlenmezse ne yapmalıyım?

Gaz beslemesinin ve ana vananın açık olup olmadığını kontrol edin. Gaz çıkış deliklerinin tıkalı olup olmadığını ve tüm brülör parçalarının doğru monte edilip edilmediğini kontrol edin. Güvenlik cihazı için düğmeyi yeterince uzun (2-3 saniye) basılı tutun. Düzelme olmazsa müşteri hizmetlerine başvurun.

Brülörler için hangi tencere boyutları uygundur?

Düz tabanlı ve kapaklı tencereler kullanın. Önerilen çaplar: Güçlü brülör 24-26 cm, Azaltılmış güçlü brülör 22-24 cm, Orta güçlü brülör 16-20 cm, Yardımcı brülör 10-14 cm, Üç alevli halka 24-26 cm.

Bir fırının üzerine montaj yapılabilir mi?

Evet, yalnızca fırının bir soğutma fanı varsa. Elektrik bağlantısı ayrı yapılmalıdır. Ocak ile fırın arasına en az 20 mm mesafeli bir ahşap plaka yerleştirilmelidir.

Minimum alevleri nasıl doğru ayarlarım?

Brülörü minimuma çevirin, düğmeyi çekin ve ayar vidasını (gaz vana milinin içinde veya yanında) küçük ve eşit bir alev oluşana kadar çevirin. Maksimumdan minimuma hızlı çevrildiğinde alevin sönmediğini kontrol edin.

Ocak çalışırken sönüyor. Sebebi ne olabilir?

Olası nedenler: Termokupl arızalı veya yeterince ısınmamış, hava akımı, tıkalı gaz çıkış delikleri veya yanlış minimum ayar. Belirtilen noktaları kontrol edin ve gerekirse müşteri hizmetlerini çağırın.

Hangi elektrik gereksinimleri geçerlidir?

Cihaz, 220-240 V ~ 50/60 Hz topraklı bir prize ihtiyaç duyar. Bağlantı, en az 3 mm kontak açıklığına sahip tüm kutuplu bir anahtar üzerinden yapılmalıdır. Güç kablosu bükülmemeli veya 50 °C üzeri sıcaklıklara maruz bırakılmamalıdır.

Eski cihazı nasıl imha ederim?

Cihazı evsel atıklarla atmayın. AB Yönergesi 2002/96/AT (AEEE) uyarınca belediye toplama noktalarına veya yeni bir cihaz satın alırken satıcıya teslim edebilirsiniz. Üzeri çizili çöp kutusu sembolü bunu belirtir.

Cihazı kendim tamir edebilir miyim?

Hayır, asla iç parçaları kendiniz tamir etmeye çalışmayın. Her zaman yetkili müşteri hizmetlerine başvurun ve yalnızca orijinal yedek parçalar kullanın.

KULLANIM KILAVUZU PZ 640 T GH Ariston Thermo

Ağızlık ve ocagın özellikleri

Cihazın tanıtımı' 58

Genel görünüm

Çalıştırma ve kullanma' 59

Öcakların kullanımı için pratik öneriler

önlemler ve öneriler' 60

Genel güvenlik uyarıları

Atıkların tasfiye edilmesi

Bakım ve özen' 61

Elektrik sebekesinin devre disi bırakılması

Cihazın temizlenmesi

Gaz musiuklarının bakımı

Arıza ve çözüm' 62

ARISTON

TR

TR

!Bu kitapçıgı gerektiği her an danısabilmeniz için özenje saklayınız Satış' devir yada tasınma halinde' çalışma sistemi ve bununla ilgili uyarlar konusunda yeni sahibinin bilgilenmesi için cihazla birlikte kalmasını sağlamаниз gerekmektedir

!Talimatları dikkatlice okuyunuz montaj kullanım ve güvenlige iliskin önemli bilgiler içermektedir.

Yerleştirme

! Ambalaj çocuk oyuncagı olmadığı için

atıkların ayrı toplama normıları çerçevesinde tasiyye edilmelidir (bkz Önlemjerve Öneriğen:

!Montajbu talimatjara uygun olarak vasıll persone taraından yapılmaldir Hatall bir montajkisilere hayvanlara veya mallara zarar verebilir

! Bu cihazı yürünlükteki Ulusal Nomlar çerçevesinde sadece devamli havalandırılan mekânlarda monte edilebilir ve kullanılabilir Asagındaki özellikleri uyulması gerekmektedir.
- Mekân duman ve yanma gazlarının dışarıya atılmasını sağlayan' cihaz açıldığında otomatik devreye giren elektrikli bir vantilatör yada davlumbaz vasıtasıyla oluşturulimus bir tahliye sistemine sahip olmalıdır

Bacadan veya (pişirme cihazlarında) duman kanalından

Doğrudan dışarıya

• Mekân' gazların yanması işleminin gerçekleşmesi için gerekli olan hava akımını sağlayacak bir sisteme sahip ojmalldır Yanma işlemi için gerekli olan hava hacmi' monte edilmiş olan her kW güç basına 2 m³/h altında ojmamalldır

Yakıcı hava dolaşımını sağlayan ağızlık örneği

Sistem' en az 100 cm ^2 kesitinde ve istem dışı tkanmayacak şekilde kurulu bir kanal vasıtasıyla bina dışından doğrudan hava almak suretiyle gerçekleştirilebilir

- Sıvılaştırılmış petrol gazları havadan daha agır olduklarından asagıya çökerer Dolayısıyla LPG tüpleri bulunan mekânjarda dışarı açılan bu pencerejer olması gaz

Yada' dolaylı olarak' bitisik mekânların yukarı anlatılan türden bir dışanya açıma sistemi bulunan havalandırma kanalları kullanılabilir, bu havalandırma kanalı gayrimenkulün müsterek kullanımında' yangın tehlikesi olan mekânlarda yada yatak odalarında ojmamalıdır

kaçaklarının asaglı kısımdan tahliyesine göre ayarlanmalıdır Bu nedenje GPL bidonlan' bos yada kısmen dolu oısunlar yer seviyesi altında bulunan mekân yada odajara montajedilmemeli veya depolanmamalıdır (ömegin bodrumlara' vs) Mekânda sadece kullanımda olan bidonu bulundurmak uygundur; ayrıca bu bidon (tüp) kendisini 50°C derece üzerinde sıcaklığa getirebilecek direk ısı kaynaklarına (fının' sömine' soba) maruz bırakılmamalıdır

Ankastre

Gazlı ve karısık setüstü ocak X türünden asını ısınmaya dayanıklı koruma seviyesine sahip olarak donatılmıştır Setüstü ocak' yükseklikleri kendi çalışma yüzeyinden daha yüksek olmayan mobilyaların yanına monte edilebilir. Setüstü ocagın dogru şekilde monte edilebilmesi için asagındaki onjemlere uyulmalıdır:

• Yan tarafta bulunan ve yükseklikleri ocagın çalışma yüzeyini asan mobilyalar ocagın kenarından en az 600 mm mesafede bulunmalıdır

• Davlumbazlar kendi talimat kitapçıklarında yer alan özelliklere uygun olarak ve en az 650 mm boşluk bırakılarak monte edilmelidir

• Tezgâh üstü dolaplar
  tezgâh yüzeyinden en az 420 mm (


bkz sekil) yukarıda daviumbaza bitisik olarak yerleştirilmelidir Setüstü ocagın tezgah üstü dolap altına gejecek sekilde monte edilmesi durumunda' tezgah üstü ile dolap arasında en az 700 mm bosluk ( bkz sekil) bırakılmalıdır

- Mobilya yuvası şekilde gösterilen boyutlarda qınmaldır Setüstü ocak 20 mm - 40 mm kalınlığı olan tezgâh yüzeyine sabitleyebilecek ganca ile donatılmıştır Saglam bir şekilde sabitlemek için mevcut olan gancaların kullanılması tavsiye edilir

Ganca sabitleme semasi

Setüstü ocak ganca pozisyonu H=20mm

Setüstü ocak ganca pozisyonu H=30mm

Setüstü ocaₖ ganca pozisyonuH=40mm

Arka taraf

! 'Aksesuvar paketinde' bulunan gancalar kullanımalıdır
- Setüstü ocagın ankastre finin üzerine monte edilmemesi durumunda yalıtımı önlemek amacıyla bir ahsap levhanın tezga'n alt kısmından en az 20 mm' uzakılıgında yerleştirilmesi gerekir

Havalandirma

Iyi bir hava akımını sağlamak için bölmenin arka cidari tasfiye edilmelidir Fırkı niki ahsap pervaza' yada en az 45 x 560 mm ebadında açıklıga sahip olan kesintisiz düz bir yüzeye yaslanacak şekilde monte edilmesi tercih edilir (bkz Sekiller)

! Setüstü ocak sadece soğutma ve fan sistemi olan ankastre firin üzerine yerleştirilebilir

Elektrik bağlantısı

Üç kutuplu güç kaynagı kablosuna sahip olan fırınlar dağalı akımla ve teknik veriler etiketi üzerinde belirtilen voltaj ve frekans değeriyle çalışacak şekilde tasananmıştır (bkz asagı) Kablonun topraklama iletkeni sanYesil renklerindedir Setüstü ocagın ankastre bir finn üzerine monte edilmesi durumunda' fırınla ocagın elektik bağlantıları' hem güvenlik bakımından' hem de finnin çıkarılması gerektiginde bu islemin daha kolay yapılabilmesi açısından aynı aynı yapılmalıdır

Güç kaynagi kablosunun sebekeye bağlanması

Kabloya teknik veriler etiketi üzerinde belirtilen yüke uygun bir fis monte ediniz Sebekeye direkt bağlantı yapılması halinde' cihazile sebeke arasına minimum temas aralığı 3 mm olan ve yürünlükteki nomiara uygun nitelikte çok kutuplu bir anahtar takmak gerekmektedir (toprak kablosu anahtar tarafından kesintiye ugraftımamalıdır) Güç kaynagı kablosunun hiç bir noktası ortam sıcaklığının 50°C üzerine çıkmayacak sekilde yenestirilmelidir

! Monte eden yetkili kisi elektrik bağlantısının doğru yapılmasından ve güvenlik kurallarına uyılmasından sorumüdur

Sebekeye bağlamadan önce asagı dakileri kontrol ediniz

• Prizin topraklamasının yürünlükteki nomjara uygun olması;
• Prizin' cihazın teknik veri etiketi üzerinde belirtilen maksimum voltajda kullanılmaya uygun olması;
• Güç kaynagı geriliminin teknik veriler etiketi üzerinde belinenen degener arasında olması (bkz asagi);
• Cihazın fisının prizle uyumlu olması. Aksi takdirde ya prizi yada fisi değiştiriniz; uzatma kablosu veya çoklu prizler kullanmayınız

! Cihaz monte edildikten sonra elektrik kablosu ve priz kolay erisilebilecek yerlerde olmalıdır
! Kablo kıvnlmalara' bükülmejere ve ezilmejere maruz kalmamalıdır
! Kablo periyodik olarak kontrol edilmeli ve sadece yetkili persone tarafından değiştirilmelidir (bkz Teknik Servis)
! Bu kurallara uyulmaması halinde firma hiç bir sorumluluk kabul etmemektedir

Gaz bağlantı

Cihazın gaz tüpüne yada gaz hattı borusuna bağlanması yürürlükteki Ulusal Normiara uygun olarak yapılmalı ve bağlantı öncesi cihazın kullanılan gaz tipine ayarlanmış olup olmadığı kontrol edilmelidir Eger ayarlanmamissa "Farklı gaz tiplerine adapte edilmesi" basılıklı paragrafta belirilen islemler yerine getirilmelidir Sıvı gazla' yani gaz tüpünden beslenmesi halinde' yürürlükteki Ulusal Normajara uygun tipte basınç regülatörleri kullanılmalıdır

! Cihazın güvenli şekilde çalışması uygun enerj sarifyaı ve daha uzun ömülü olması için' besieme basınçının "Ağızlık ve ocakların özellikleri" başlığını tasılan 1EMU çizelgede belirtilen değerlere uygun olması gerekmektedir

Sert boru ile (bakır yada çelik) bağlantı

! Gaz tesisatına bağlantı çihazda titresimlere yol açmayacak şekilde yapılmaldir

Cihazın besieme rampasında yönlendirilebilir bir "L" rakoru var ve bunun sızdılmazlığı bir conta ile sabıanmıştır Bu rakorun döndürülmesine gerek duyulması halinde' sızdılmazlık contası mutlaka değiştirilmelidir (cihazla birlikte verilmiştir) Cihazın gaz giriş rakoruna silindirik 1/2 erkek dis açılmıştır

Paslanmaz çelikten' kesintissiz yüzlü' disli agızlı esnek boru ile bağlantı

Cihazın gaz giriş rakoruna silindirik 1/2 erkek dis açılmıştır Bu borçlar kullanımızlan sırasında uzunlukları maksimum 2000 mm'yi geçmeyecek şekilde dösenmelidir. Barglantı yapıldığında esnek metal borunun hareketli parçaılara temas etmemesine ve ezilmemesine dikkat ediniz

! Sadece yürülükteki Ulusal Nomlara uygun olan boru ve contalar kullanı malıdır

Sızdırmazlık kontrolü

! Montajislemi tamamılandığında' asla alev kullanarak değil sabunlu su sölüsyonu kullanmak suretiyle tüm rakonara sızdırmazlık kontrolü yapılmalıdır

Farklı gaz tiplerine adaptasyon

Setüstü ocagı üretimde ayananmış oldugu gazdan farklı gaz tiplerine ayanamak için (ilk ayarı ocagın alt kısmındaki yada ambalajındaki etikette belirtirmistir) asagındaki islemleri yaparak ocakların agızlıkları değiştirmek gerekir:

1' ocagın izgaralarını sökünüz ve ocak gözlerini yuvasından çıkarınız
2' 7 mm'lik boru anaftarı kullanarak agızlıkları sökünüz ve yeni gaz lipine uyaranmış olanışa değiştiriniz (bkz çizelge 1 "Ağızlık ve ocakların özellikleri")
3' islemleri tersine yaparak parçalan tekrar takınız
4' islemin sonunda eski ayan gösteren etiketii Teknik Servisler Merkezlerde mevcut olan ve yeni gaz tipini gösteren etiketle değiştiriniz
- Ocakların birincil hava ayarlanması Ocakların birincil hava ayarlanması gerekmemektedir

• Minimum ayarıaması

1' Gaz vanasını minimum pozysyonuna getiriniz;

2' Dügmeyi söküp vana milinin iç tarafında yada yanında bulunan ayar vidasına küçük ve düzenli bir alev elde edene kadar müdahale ediniz

3' Düğmeyi maksimum pozysyonundan minimum pozysyonuna döndürüldüğünde ocakların sönmemis olmasını kontrl ediniz
4' Emniyet aygıtı olan cihazılarda (ısı pili)' ocaklar minimum konumundayken bu aygıtin çalışmaması durumunda' ayar vidasına müdahale ederek minimumları yükseştiniz
5' Ayar islemi bittiginde bypasslar üzerindeki mumlu yada benzer malzemeli mühürleri eski haline getiriniz

! Sıvı gaz kullanımı halinde ayar vidası sonuna kadar sıklacaktır
! Islemin sonunda eski ayan gösteren etiketi Teknik Servisler Merkezerde mevcut olan ve yeni gaz tipini gösteren etikete değiştiriniz
! Kullanılan gazın basıncının öngörülen basınçtan farklı (yada değişken) olması halinde' giriş borusuna 'kanalize gaz regülatörleri' konusunda yürürlükteki Ulusal Normiara uygun bir basınç regülatör takılmalıdır

TEKNX VERLER ETXET3
Elektrik ba planti hari	gerlim 220-240V ~ 50/60Hz
CE	Bu cihaz a1oapidaki AByönergelerine uygundur:19/02/73 tarih 73/23/CEE sayIII(Düshk Cerilim hk) yunerge yesonraki tadilleri – 03/05/89 tarih89/336/CEE sayIII(Elektromanyetik'Uyum hk.)yönerge ve sonraki tadilleri –22/07/93 tarih 93/68/CEE sayIIIyönerge ve sonraki tadiller22/07/90 tarihli 93/336/AETtalimatnamesi ve sonrakidepilokitleri;

piloiklikleri;

Agızlık ve ocakların özellikleri

Cizelge 1 S _Ivi gaz Do _pal gaz
Ocak Çap	(mm)	Termik güçkW (p.c.s.*)Azalt _lmio	Termikgüç kW(p.c.s.*)Nominal	By-Pass1/100(mm)	Apızlık1/100(mm)	Hacim* g/h Apızlık***	**	Termikgüç kW(p.c.s.*)	1/100(mm)	Hacim*g/h
H_IZI(H)	100	0,70	3,00	41	86	218	214	3,00	116	286
Azalt_lmio	100	0,70	2,60	41	80	189	186	2,60	110(Y)	248
H_IZI(AH)	75	0,40	1,65	30	64	120	118	1,65	96	157
Yar_i^HZI(S)	55	0,40	1,00	30	50	73	71	1,00	79	95
Üç Taç_i A	130	1,30	3,30	57	87	240	236	3,60	131	343
Besleme _bas_In3lar	Nominal (mbar)Minimum (mbar)Maksimum (mbar)					28-302035	372545		201725

* 15°C de 1013 mbar-kuru gaz
** Propan P'C'S' = 50'37 MJ/K9
*** Bütan P'C'S' = 49'47 MJ/K9
Dogalgaz P'C'S' = 37'78 MJ/m

Gazlı ocakların
KONTROL DÜGMELERI

Gazlı ocakların
ATESLEME BUJISI*

• GAZLI OCAKLAR farklı boyutlarda ve güctedirler Kullanılacak kaba göre en uygun ocak gözünü seçiniz

• Gücü veya alevi ayarılamak için gazlı ocagın KONTROL DÜGMESI

• Gazılı ocakların ATESLEME BUJISI* seçilen ocak gözünün otomatik olarak alev üretmesini sağlar

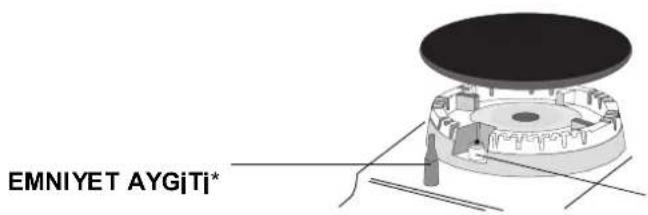

  • OCAK ÇALİŞIRKEN ALEV SÖNMESI DURUMUNDA* emniyet aygıtı devreye girer ve gaz kaçagını engeller

*Sadece bazi modellerde mevcuttur

! Her dügmenin üzerinde gazlı ocakların ya da ilgili elektrik sacın* pozisyonu gösterilmektedir

Gazlı ocaklar

Seçilen ocak ilgili düğme vasıtasıyla asociındaki konumlara ayarlanabilir:

• Kapalı

Maksimum

Minimum

Ocakların birini yakmak için bir çakmak ya da yakıcı yaklaştırınız basılı tutarak ilgili dügmeyi maksimum pozisyonuna getirene kadar saatin ters yönünde döndürünüz:

Emniyet aygıtı mevcut olan modellerde' alevin otomatik olarak yanlık kalmasını sağlayan aygıt yanıncaya kadar dügmeyi 2-3 saniye basılı tutmanız gerekir Atesleme bujisi mevcut olan modellerde' seçilen ocak gözünü yakmak için basılı tutarak ilgili dügmeyi maksimum pozisyonuna getirene kadar saatin ters yönünde döndürünüz. Ocak alev üretmeye baslayancaya kadar basılı tutmanız gerekir

! Ocakların alevi beklenmedik sekilde sönmesi durumunda kontrol dügmesini kapatınız ve en az 1 dakika bekleyip tekrar deneyiniz:

Ocak gözünü kapatmak için dügme kapanıncaya kadar saatin yönünde döndürünüz (“*” sembolü görüntülenecektir)

Ocagın kullanımı için pratik öneriler

En yüksek performansı elde edebilmek için asagı dakileri kontrol etmeyi unutmayınız:

• kap kenarından alevlerin çıkmaması için her zaman brülöre uygun kap kullanılmalıdır:
• her zaman dibi düz ve kapaklı kapılar kullanı malıdır
• Kaynama esnasında düğme minimum pozisyonuna getirilmelidir

Ocak ø Kap çap
H _1 zil(H)	I (cm)
Azalt _1 lmho Hizil(AH)	22-24
Yar _1 Hizil(S)	16-20
Yard _1 mcı A	10-14
Üç Taçl _1 (UT)	24-26

Ocagın tipini 'Ağızlık ve ocakların özellikleri' basılıklı paragrafataki şekillere bakarak belirleyiniz

!Cihaz uluslararası güvenlik normlarına uygun şekilde tasarlanmış ve imal edilmistir Bu uyarılar güvenlik amaçlı olup dikkatlice okunmalıdır

Genel güvenlik uyarıları

- Bu kitapçık 3' sınıfıda dahil ankastre bir cihaz ile ilgilidir'

- Gazla çalışan cihazların doğru çalışmasını sağlayan düzenli hava değişimidir Monte edildigi sırada 'Yerleştirme' basılıklı paragrafta belirtilen özelliklerin karsılanıp karsılanmadığını kontrol ediniz'

- Montaj talimatları sadece kitapçıkta ve sicil plakasında sembolü bulunan ülkeler için geçerlidir

- Cihaz meskenlerde kullanılmak üzere tasarlanmış olup profesyonel kullanım amaçlı değildir

- Cihazı üzeri kapalı bile olsa açık alanılara monte edilmezı zira yagmur ve fırınaya maruz kalması son derece tehlikelidir

- Cihaza ayaklarınız çiplakken yada elleriniz veya ayaklarınız ışlak yada nemliyken dokunmayınız:

- Cihaz sadece yemek pisirmek için yetiskinler tarafından ve bu kitapçıktaki talimatlar çerçevesinde kullanı malıdır

- Diger beyaz esyalara ait kablolarin fırının sıcak kısımlarına temas etmesini önleyiniz

- Havalandırma ve ıslı dağılıma noktalarını tıkamayınız

- Cihaz kullanılmadığı zamanlar dügmelerin daima "●"/"○" konumunda olmasını sağlayınız

- Fisi prizden çekerken kablosundan degil fisin kendisinden tutarak çekiniz:

- Fisi prizden çekmeden önce temizlik ve bakım islemlerini yapmayınız:

- Arıza halinde onarmak amacıyla iç mekanizmajarı kurcalamayınız Teknik Servise basvurunuz (bkz Teknik Servis)

- Kazaya çarpmamak için tencere ve taval kılıplarının dajma ocagın iç kısımlarına dönük olmasına dikkat ediniz:

- Cam kapagi kullanılması halinde gazlı ocak sıcakken kapatmayınız:

- Tamamen oturmayan veya sekli bozuimus tencerejer kullanmayınız:

- Kapak açmadan önce içinde olusan olması suyu gideriniz'

Atıkların tasfiye edilmesi

- Ambalaj malzemelerinin tasfiye edilmesi: yerei yasalara uyunuz' bu sekilde ambalajların geri dönüşümü mümkün olur

- Eski cihazın tasfiye edilmesi: bu konuda hizmet veren yerel Kuruma basvurunuz

- Eski cihazı hurdaya ayırmadan önce elektrik besleme kablosunu keserek kullanılmaz hale getiriniz.

Elektrik sebekesinin devre disi bırakılması

Her türlü işlem yapmadan önce cihazın elektrik sebekesine bağlantısını kesiniz:

Cihazın temizlenmesi

! Antipas türü leke çıkarıcılar toz deterjanlar ve asındırıcı yüzeyli sünger türünden çözücü ve asındırıcı deterjanları kesinlikle kullanmayınız yüzeyin onarılmayacak şekilde çizilmesine yol açabilir
! Cihazı temizlerken asla buharlı yada yüksek basınçli temizleyiciler kullanmayınız:
- Olagan bir bakım işlemi için nemli bir süngerle yıkamak ve emici kâğıt havlu ile kurulamak yeterlidir
- Ocakların hareketli parçaları kireç birikintilerinin çözülmesine dikkat edilerek su ve deterjanla sık sık yıkanmalıdır
- Otomatik ateşlemeli setüstü ocaklarda' elektronik anında ateşleme sistemi terminal kısmı sık sık temizlenmeli ve gaz çıkışlarının tıkanmamıs olması kontrol edilmelidir
- Pasınmaz çelik üzerinde' kireç seviyesi yüksek olan su veya agresif (fosfor iceren) deterjanla temasa geçmesi durumunda çözülmeyecek leke kalabilir. Temizledikten sonra bol su ile durulayıp kurulayınız. Su tasması durumunda kurulamak gerekir.

Gaz musluklarının bakımı

Zamanla bir vananın kilitlenmesi yada zor döndürülmesi durumu ortaya çıkabilir; böyle bir durumda değiştirilmesi gerekecektir

! Bu islem ancak imalatçı tarafından yetkilendirilmiş bir teknisyen tarafından yapılabilir"

Cihaz bazen çalısmayabilir Yetkili Teknik Servise başvurmadan önce aşağıdaki liste yardımıyla çözülebilecek bir problem olup olmadığıını kontrol ediniz

Ariza

Ocak yanmıyor veya alev düzenli değil

Alev emniyet aygıına sahip olan versiyonlarda yanık kalmıyor.

Ocak minimum pozisyonunda yanlık kalmıyor

Kaplar tamamen oturmuyor

Olası sebep / Çözüm:

• Gazlı ocakların çıkış delikleri tıkalıdırlar
- Ocağı oluşturan tüm hareketli parçaların doğru şekilde monte edilmiş olmasını sağlayınız:
- Yakında hava akımı vardır

• Düğmeye tamamen basmadınız

- Emniyet aygıtının devreye girmesi için düğmeyi yeterince basılı tutmadınız:

- Emniyet aygıtı yanındaki gazlı ocakların çıkış delikleri tıkalıdırlar

• Gazlı ocakların çıkış delikleri tıkalıdırlar

- Yakında hava akımı vardır

• Minimum yanlış ayarlandı

• Kabin dibi tamamen düz

- Kap ocağın veya elektrik sacın ortasında bulunuyor

- Izgaralar ters yerleştirildi

Gerekli kontrolden sonra setüstü ocak çalışmıyorsa en yakın Teknik Servise başvurunuz: Aşağıdaki bilgileri bildiriniz:

• Cihazin modeli (Mod')

• Seri numarası (S/N)

Bu son bilgiler cihaz yada ambalaj üzerinde bulunan teknik veriler etiketi üzerinde yazılıdırlar

! Kesinlikle sadece yetkili teknisiyenlere başvurunuz ve orijinal yedek parçalarını kullanınız:

TR
