Ürün Tipi	Gazlı Ocak (Ankastre)
Marka	Ariston Thermo
Model	PZ 750 GH
Enerji Beslemesi	220-240 V ~ 50/60 Hz (elektrik) ve doğalgaz veya LPG
Gaz Bağlantısı	1/2" gaz dişi, sert boru veya paslanmaz çelik hortum ile bağlantı mümkün
Brülör Sayısı	6 (biri iki devreli çift alevli brülör)
Brülör Türleri	Küçük Güçlü Brülör (RR), Orta Güçlü Brülör (S), Yardımcı Brülör (A), Hızlı Brülör (UR), İç/Dış Çift Alevli (DCDR)
Ateşleme	Buji ile otomatik ateşleme, emniyetli brülörlerde ek olarak termokupl
Güvenlik	Alev izleme (termokupl), elektrik bağlantısı için tüm kutuplu anahtar, topraklama
Ölçüler (Kesim)	555 mm x 475 mm
Malzeme	Paslanmaz çelik (çalışma yüzeyi ve ızgaralar)
Temizlik	Nemli sünger, buharlı veya yüksek basınçlı temizleyici kullanmayın
Bertaraf	WEEE yönergesine (2002/96/AT) göre ayrı toplayın
Onarım	Sadece yetkili servis tarafından, orijinal yedek parçalar kullanın

Sık sorulan sorular - PZ 750 GH Ariston Thermo

PZ 750 GH ocağı nasıl doğru şekilde açabilirim?

İstenen brülörün kontrol düğmesine tamamen basın ve saat yönünün tersine maksimuma çevirin. Güvenlik cihazlı modellerde, alev sabit yanana kadar düğmeyi yaklaşık 2-3 saniye basılı tutun.

Alev sönerse ne yapmalıyım?

Kontrol düğmesini hemen 'Kapalı' konumuna çevirin ve yeniden ateşlemeden önce en az bir dakika bekleyin. Gaz beslemesinin açık olduğundan ve brülör deliklerinin tıkalı olmadığından emin olun.

Brülörler için hangi tencere boyutları uygundur?

Hızlı brülör için 24-26 cm çapında, Orta güçlü brülör için 16-20 cm, Yardımcı brülör için 10-14 cm ve Çift alevli brülör için iç kısımda 14-16 cm, dış kısımda 26-28 cm çapında tencereler kullanın.

Ocağı nasıl doğru şekilde temizlerim?

Nemli bir sünger kullanın ve yüzeyi mutfak kağıdıyla kurulayın. Aşındırıcı temizleyiciler, buharlı veya yüksek basınçlı temizleyicilerden kaçının. Çıkarılabilir parçalar ılık sabunlu suda temizlenebilir.

Ocak, ankastre fırının üzerine monte edilebilir mi?

Evet, ancak yalnızca fırın bir soğutma fanına sahipse. Ocak ve fırının elektrik bağlantısı ayrı yapılmalıdır.

Hangi gaz basıncı gereklidir?

Doğalgaz için nominal basınç 20 mbar, LPG için 28-30 mbar (Bütan/Propan). Sapmalar durumunda bir basınç regülatörü takılmalıdır.

Farklı bir gaz türü için nozulları nasıl değiştiririm?

Izgaraları ve brülörleri çıkarın, nozulları 7 mm lokma anahtarla sökün, kılavuzdaki Tablo 1'e göre uygun nozullarla değiştirin ve tüm parçaları yeniden takın.

Kontrol düğmelerindeki semboller ne anlama geliyor?

Nokta (●) 'Kapalı' anlamına gelir. Saat yönünün tersine çevirerek alev seviyesini artırırsınız. Semboller hangi brülörün kontrol edildiğini gösterir.

Brülör ateşlemiyor – bunun nedeni ne olabilir?

Olası nedenler: Gaz beslemesi kapalı, brülör delikleri tıkalı, buji kirli veya kontrol düğmesi yeterince uzun süre basılmamış. Brülörleri temizleyin ve ateşlemeyi kontrol edin.

Eski cihazı nasıl bertaraf ederim?

WEEE yönergesine göre ocak evsel atıkla atılamaz. Belediye geri dönüşüm merkezine götürün veya benzer bir cihaz satın alırken satıcıya iade edin.

KULLANIM KILAVUZU PZ 750 GH Ariston Thermo

Elektrik bağlantı si

Gaz bağlantı si

Teknik veriler etiketi

Ağızlık ve ocagın özellikleri

Cihazın tanıtımı' 39

Genel görünüm

Çalıştırma ve kullanma' 40

Öcakların kullanımı için pratik öneriler

önlemler ve öneriler' 41

Genel güvenlik uyarıları

Atıkların tasfiye edilmesi

PZ 750

PZ 750 GH

PZ 750 R

PZ 750 GH

Bakım ve özen' 42

Elektrik sebekesinin devre disi bırakılması

Cihazın temizlenmesi

Gaz musiuklarının bakımı

Arıza ve çözüm' 43

ARISTON

! Bu kitapçıgı gerektiği her an danısabilmeniz için özenje saklayınız Satış' devir yada tasınma halinde' çalışma sistemi ve bununla ilgili uyanlar konusunda yeni sahibinin bilgilenmesi için cihazla birlikte kalmasını sagılamanız gerekmektedir
! Talimatları dikkatlice okuyunuz montaj kullanım ve güvenlige ilişkin önemli bilgiler içermektedir :

Yerleştirme

! Ambalajar çocuklar için oyuncak 方法klarından aynıntımlıs atkılaşa ilgili kurallar çerçevesinde tasfiye edilmelidir (bkz Önlemjerve Önerijen)
! Montajbu talimatlara uygun olarak vasıll persone taraından yapılmalıdır Hatall bir montajkisilere hayvanlara veya mallara zarar verebilir
! Bu cihaz yürünlükteki Ulusal Nomlar çerçevesinde sadece devamli havalandırılan mekânlarda monte edilebilir ve kullanılabilir. Asagıdaki özellikleri uyulması gerekmektedir.
• Mekân duman ve yanma gazlarının dışarıya ağılmasını sağlayan' cihaz açıldığında otomatik devreye giren elektikli bir vantilatör yada davlumbaz vasıtasıyla oluşturulmuş bir tahliye sistemine sahip olmalıdır

Bacadan veya (pişirme cihazlarında) duman kanalından

Doğrudan dişariya

- Mekân' gazların yanması isleminin gerçekleşmesi için gerekli olan hava akımını sağlayacak bir sisteme sahip olmalıdır. Yanma islemi için gerekli olan hava hacmi' monte edilmiş olan her kW güç basına 2 m³/h altında olmamalıdır

Sistem' en az 100 cm ^2 kesitinde ve istem dışı tıkanmayacak şekilde kurulu bir kanal vasıtasıyla bina dışından doğrudan hava almak suretiyle gerçekleştirilebilir

Yada' dolaylı olarak' bitisik mekânların yukarda anlatılan türden bir dışarıya açılma sistemi bulunan havalandırma kanalıkan kullanılabilir; bu havalandırma kanalı gayrimenkulün müsterek kullanımında' yangın tehlikesi olan mekânlarda yada yatak odalarında ojmamalıdır

• Sıvılastınımlıs petrol gazları havadan daha agır olduklarından asagıyla çökener Dolayısıyla LPG tüpleri bulunan mekânjarda dışarı açılan bu pencereler olması gaz kaçaklarının asaglı kısımdan tahliyesine göre

ayaanamaldir Bu nedenje GPL bidonları bos yada kısmen doju olsunlar yer seviyesi altında bulunan mekân yada odalara montaj edilmemeji veya depolanmamaldir (ömegin bodrumlara' vs): Mekânda sadece kullanımda olan bidonu bulundurmak uygundur; ayrıca bu bidon (tüp) kendisini 50°C derece üzerinde sıcaklığa getirebilecek direk ısı kaynaklarına (fının' sömine' soba) maruz bırakılmamaldir

Ankastre

Gazıl ve kanısık setüstü ocak X türünden asını ısinmaya dayanıklı koruma seviyesine sahip olarak donatılmıştır Setüstü ocak' yükseklikleri kendi çalışma yüzeyinden daha yüksek olmayan mobilyaların yanına monte edilebilir. Setüstü ocagın doğru şekilde monte edilebilmesi için asagındaki oniemlere uyulmalıdır:

• Yan tarafta bulunan ve yükseklikleri ocagın çalışma yüzeyini asan mobilyalar ocagın kenarından en az 600 mm mesafede bulunmalıdır
• Daviumbazlar kendi talimat kitapçıklarında yer alan özellikleri e uygun olarak ve en az 650 mm boşluk bırakılarak monte edilmelidir
• Tezgâh üstü dolaplar tezgâh yüzeyinden en az 420 mm (bkZ sekil) yukarıda davlumbaza bitisik olarak

yerestiirilmelidir Setüstü ocagın tezgâh üstü dolap altına gelecek sekilde monte edilmesi durumunda' tezgâh üstü ile dolap arasında en az 700 mm bosluk ( bkz sekil) bırakılmalıdır

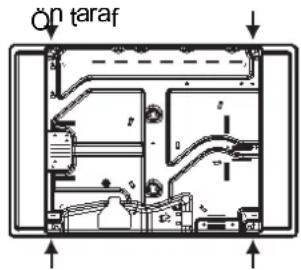

- Mobilya yuvası sekilde gösterilen boyutlarda omalıdır Setüstü ocak 20 mm - 40 mm kalınlığı olan tezgâh yüzeyine sabitleyebilecek ganca ile donatılmıştır Saglam bir sekilde sabitlemek için mevcut olan gancaların kullanılması tavsiye edilir

Setüstü ocaık ganca pozisyonu H=20mm

Setüstü ocak ganca pozisyonu H=30mm

Setüstü ocak ganca pozisyonu H=40mm

Arka taraf

! 'Aksesuvar paketinde' bulunan gancalar kullanılmalıdır

- Setüstü ocagın ankastre firin üzerine monte edilmemesi durumunda yalı timi önlemek amacıyla bir ahsap levhanın tezgahin alt kısmından en az 20 mm uzakılıgında yenestirjimesi gerekir

Havalandirma

Iyi bir hava akımını sağlamak için bölmenin arıka çıdari tasıfiye edilmelidir Fırkı niki ahsap pervaza' yada en az 45 x 560 mm ebağında açıklığa sahip olan kesintisiz düz bir yüzeye yasıanacak şekilde monte edilmesi tercih edilir (bkz Sekiller)

! Setüstü ocak sadece soğutma ve fan sistemi olan ankastre finin üzerine yerleştirilebilir

Elektrik bağlantısı

Üç kutuplu güç kaynagı kablosuna sahip olan fırınlar dalgalı akımla ve teknik veriler etiketi üzerinde belirtilen voltaj ve frekans degeneriyle çallsacak şekilde tasarlanmıştır (bkz Asagı) Kablonun topraklama iletkeni san-yesil renklerindedir Setüstü ocagın ankastre bir fırın üzerine monte edilmesi durumunda' fırınla ocagın elektik bağlantıları' hem güvenlik bakımından' hem de fırının çıkanması gerektiginde bu islemin daha kolay yapılabilmesi açısından aynı ayrı yapılmalıdır

Güç kaynagı kablosunun sebekeye bağlanması

Kabloya teknik veriler etiketi üzerinde belirtilen yüke uygun bir fis monte ediniz

Sebekeye direkt bağlantı yapılması haljinde' cihaz ile sebeke arasına minimum temas aralığı 3 mm olan ve yürürlükteki normiara uygun nitelikte çok kutuplu bir anahtar takmak gerekmektedir (toprak kablosu anahtar tarafından kesintiye ugrağımamalıdır) Güç kaynagı kablosunun hiç bir noktası ortam sıcaklığının 50°C üzerine çıkmayacak şekilde yerjestrijmelidir

! Monte eden yetkili kisi elektrik bağlantısının doğru yapılmasından ve güvenlik kurallarına uyılmasından sorumludur

Sebekeye bağlamadan önce asagı dakileri kontrol ediniz

• Prizin topraklamasının yürünlükteki nomlara uygun olması;
• Prizin' cihazın teknik veri etiketi üzerinde belirtilen maksimum voltajda kullanılmaya uygun olması;
• Güç kaynagı geriliminin teknik veriler etiketi üzerinde belirlenen degener arasında olması (bkz Asagli);
• Cihazın fisinin prizle uyumlu olması. Aksi takdirde ya prizl yada fisi değiştiriniz; uzatma kablosu veya çoklu prizler kullanmayınız
  ! Cihaz monte edildikten sonra elektrik kablosu ve priz kolay erisilebilecek yerlerde olmalıdır
  ! Kablo kıvınmalara' bükülmejere ve ezilmejere maruz kalmamalıdır
  ! Kablo periyodik olarak kontrol edilmeli ve sadece yetkili personej tarafından değiştirilmelidir (bkz Teknik Servis)
  ! Bu kurallara uyılmaması halinde firma hiç bir sorumluğuk kabul etmemektedir

Gaz bağlantı

Cihazın gaz tüpüne yada gaz hattı borusuna bağlanması yürürlükteki Ulusal Normiara uygun olarak yapılmalı ve bağlantı öncesi cihazın kullanılan gaz tipine ayananmış olup olmadığı kontrl edilmelidir Eger ayananmamissa "Farklı gaz tiplerine adapte edilmesi" basılıklı paragrafta belirtilen islemler yerine getirilmelidir SIVI gazla' yani gaz tüpünden beslenmesi halinde' yürünlükteki Ulusal Normalara uygun tipte basınç regülatörleri kullanılmalıdır

! Cihazın güvenli şekilde çalışması uygun enerj sarifyaatı ve daha uzun ömülü olması için' besieme basıncının "Ağızlık ve ocakların özellikleri" başlığını tasıyan 1 no'lu zijelgede belirtilen değerlere uygun olması gerekmektedir

Sert boru ile (bakır yada çelik) bağlantı

! Gaz tesisatına bağlantı cihazda titresimlere yol açmayacak şekilde yapılmalıdır

Cihazın besieme rampasında yönlendirilebilir bir "L" rakoru vardır ve bunun sızdırmazığı bir conta ile sağlanmıştır. Bu rakorun döndürülmesine gerek duyılması halinde sızdırmazlık contası mutlaka değiştirilmelidir (cihazla binlikte verilmiştir). Cihazın gaz giriş rakoruna silindirik 1/2 erkek dis açılmıştır

Paslanmaz çelikten' kesintissiz yüzlü' disli agızlı esnek boru ile bağlantı

Cihazın gaz giriş rakoruna sili'dirik 1/2 erkek dis açılmıştır Bu borçlar kullanımları sırasında uzunlukları maksimum 2000 mm'yi geçmeyecek şekilde dösenmelidir. Barglantı yapıldığında esnek metal borunun hareketli parçalara temas etmemesine ve ezilmemesine dikkat ediniz

! Sadece yürülikteki Ulusal Normiara uygun olan boru ve contalar kullanılmalıdır

Sızdırmazlık kontrolü

! Montajislemi tamamlandığında' asla alev kullanarak değil sabunlu su sölüsyonu kullanmak suretiyle tüm rakonara sızdırmazlık kontrolü yapılmalıdır

FarkII gaz tiplerine adaptasyon

Setüstü ocagı üretimde ayarlanmış oldugu gazdan farklı gaz tiplerine ayarlamak için (ilk ayan ocagın alt kısmındaki yada ambalajındaki etikette belirtilmistir) asagındaki islemleri yaparak ocakların agızlıkları değiştirmek gerekir:

1' ocagın izgaralannı sökünüz ve ocak gözlerini yuvasından çıkannız
2' 7 mm'lik boru anahtan kullanarak agızlıkları sökünüz ve yeni gaz tipine uyarlanmış olanlağa değiştiriniz (bkz çizelge 1 "Agızlık ve ocakların özellikleri")
3' islemleri tersine yaparak parçaları tekrar takınız
4' islemin sonunda eski ayarı gösteren etiketî Teknik Servisler Merkezlerde mevcut olan ve yeni gaz tipini gösteren etiketle değiştiriniz

Bagımsız 'çift alevli' ocaklarda azıkların değiştirilmesi

1' ocagın ızgaralarını sökünüz ve ocak gözlerini yuvasından çıkarınız Ocak iki aynı parçadan olusur (bkz' sekil);
2' 7 mm'lik boru anahtarı vasıtasıyla agızlıkları sökünüz 1ç ocagın bir adet' diş ocagın iki adet agızlığı vardır (üçü de aynı büyüklukte)' Agızlıkları yeni gaz türüne uygun olanla değiştiriniz(bkz' çizelge 1)'
3' Ters prosedürü uygulayarak tüm parçaları yeniden yerleştirınız

- Ocakların birinci hava ayarlanması Ocakların birinci hava ayarlanması gerekmemektedir

- Minimum ayarıaması

1' Gaz vanasini minimum pozysyonuna getiriniz;

2' Dügmeyi söküp vana milinin iç taraında yada yanında bulunan ayar vidasına küçük ve düzenli bir alev elde edene kadar müdahale ediniz

3' Düğmeyi maksimum pozisyonundan minimum pozisyonuna döndürüldüğünde ocakların sönmemis olmasını kontrol ediniz
4' Emniyet aygıtl olan cihazlarda (ısı pili)' ocaklar minimum konumundayken bu aygıtin çalışmaları durumunda' ayar vidasına müdahale ederek minimumları yükseltiniz
5' Ayar islemi bittiginde bypasslar üzerindeki mumlu yada benzer malzemeli mühürleri eski haline getiriniz

! DCDR ocağının çeşmesinde minimum ayarılamak için 2 vida mevcuttur: bir tanesi dış DCDR için kullanılan cubuk yanında' öteki de iç DCDR için kullanılan cubuk içindedır

! Sivi gaz kullanımı halinde ayar vidası sonuna kadar sıklacaktır

! Islemin sonunda eski ayarı gösteren etiketi Teknik Servisler Merkezerde mevcut olan ve yeni gaz tipini gösteren etikette değiştiriniz

! Kullanılan gazın basıncının öngörülen basınçtan farklı (yada değişken) olması halinde' giriş borusuna 'kanalize gaz regülatöneri' konusunda yürünlükteki Ulusal Nomlara uygun bir basınç regülatör takılmalıdır

Agızlık ve ocakların özellikleri

Çizelge 1 Siv gaz Doğal gaz
Ocak		Çap(mm)	Termik güçkW (p.c.s.*)Azalt	TermikgüçkW(p.c.s.*)Nominal	By-Pass1/100(mm)	A19100(mm)	hacim*g/h		TermikgüçkW(p.c.s.*)Nominal	A19100(mm)	hacim*l/h
							***	**
Azalt		100	0,70	2,60	41	80	189	186	2,60	110 (Y)	248
Yar HIZI (AH)		75	0,40	1,65	30	64	120	118	1,65	96	157
Yardıml (S)		55	0,40	1,00	30	50	73	71	1,00	79	95
Süper HIZI (SH)		100	0,70	3,40	41	91	240	236	3,40	123	314
Çift alevli (ic DCDR)		30	0,30	0,90	27	44	65	64	0,90	74	86
Çift alevli	(iç DCDR)	130	1,50	4,50	27	44	327	321	5,00	74	476
	(DCDR Diş için 2 a.121K)				57 70 x 2					119 x 2
Beslemebasinçari	Nominal (mbar)Minimum (mbar)Maksimum (mbar)						28-30	37	20
							20	25	17
							35	45	25

* 15°C de 1013 mbar- kuru gaz
** Propan P'C'S' = 50'37 MJ/K9
*** Bütan P'C'S' = 49'47 MJ/K9

Dogalgaz P'C'S' = 37'78 MJ/m

TEKNiK VERİLER ETİKETİ
Elektrikbağlantıları	genirim 220-240V ~ 50/60Hz(Teknik veriler etiketinebakiniz)
CE	Bu cihaz asağıdaki AByönergelerine uygündur:19/02/73 tarih 73/23/CEE say _II (DüSük Gerilim hk.) Yönerge vesonraki tadilleri – 03/03/89tarih 89/336/CEE say _III (Elektromanyetik Uyum hk.)yönerge ve sonraki tadilleri –22/07/93 tarih 93/68/CEE say _II yyönerge ve sonraki tadiller22/07/90 tarihli 93/336/AET(Gaz) talimatnamesi ve sonrakideğişiklikleri;

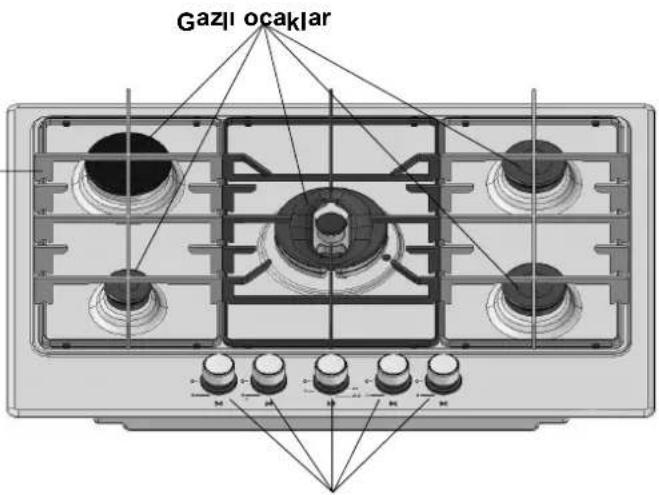

Genel görünüm

TR

Pisirme kabları için DESTEK iZGARALARi

Gazlı ocakların KONTROL DÜGMELERI

EMNIYET AYGiTi*

• GAZLİ OCAKLAR farklı boyutlarda ve güctedirler Kullanılacak kaba göre en uygun ocak gözünü seçiniz:
• Gücü veya alevi ayarılamak için gazlı ocagın KONTROL DÜGMESI

- Gazlı ocakların ATESLEME BUJISI* seçilen ocak gözünün otomatik olarak alev üretmesini sağlar

• OCAK ÇALİŞIRKEN ALEV SÖNMESI DURUMUNDA* emniyet aygıtl devreye girer ve gaz kaçagını engeller

* Sadece bazi modellerde mevcuttur

TR

! Her dügmenin üzerinde gazlı ocakların ya da ilgili elektrik sacın* pozisyonu gösterilmektedir

Gazlı ocaklar

Seçilen ocak ilgili düğme vasıtasıyla asociındaki konumlara ayarlanabilir:

• Kapalı

Maksimum

Minimum

Ocakların birini yakmak için bir çakmak ya da yakıcı yaklaştırınız basılı tutarak ilgili dügmeyi maksimum pozisyonuna getirene kadar saatin ters yönünde döndürünüz:

Emniyet aygıtı mevcut olan modellerde' alevin otomatik olarak yanık kalmasını sağlayan aygıt yanıncaya kadar dügmeyi 2-3 saniye basılı tutmanız gerekir Atesleme bujisi mevcut olan modellerde' seçilen ocak gözünü yakmak için basılı tutarak ilgili dügmeyi maksimum pozisyonuna getirene kadar saatin ters yönünde döndürünüz. Ocak alev üretmeye baslayancaya kadar basılı tutmanız gerekir

! Ocakların alevi beklenmedik sekilde sönmesi durumunda kontrol dügmesini kapatınız ve en az 1 dakika bekleyip tekrar deneyiniz'

Ocak gözünü kapatmak için düğme kapanıncaya kadar saatın yönünde döndürünüz (`` sembolü görüntülenecektir)

'Çift alevli'\* ocak

Bu gazlı ocaık aynı merkezi olan iki ayrı alevle çalışmaktadır. Alevlerin ikisini de kullanmak normal ocaklara göre yemeklerin pisirme süresini azaltan çok yüksek bir güç üretir. Ayrıca iki taçıl ocaık tava tabanında ısının düzenli bir sekilde dağılımasını sağlar.

Kap istenilen boyutlarda kullanılabilir fakat kap küçük olması durumunda sadece iç ocak kullanılmalıdır Ocak tek dügmeyle kontrol edilir

Çalıştırmak için dügmeyi tamamen basılı tutunuz ve konumuna getirinceye kadar saatin ters yönünde döndürünüz. Ocak dügmeye basıldığında otomatik olarak devreye giren elektrikli ateşleme sistemine sahip olarak üretilmiştir

Ocagın emniyet aygıtl olduğunu için' alevin otomatik olarak yanık kalmasını sağlayan aygıt yanıncaya kadar dügmeyi 2-3 saniye basılı tutmanız gerekir Ocak düğme vasıtasıyla asagındaki konumlara ayarlanabilir:

• Kapai

Atesieme ve iç taç maksimum konumunda

Iç taç minimum konumunda

Taçların ikisi de maksimum konumunda

Taçların ikisi de minimum konumunda

Ocagı kapatmak için kapanıncaya kadar dügmeyi saatın yönünde döndürünüz ( ^10 sembolü görüntülenecektir)

Ocagın kullanımı için pratik öneriler

En yüksek performansı elde edebilmek için asagıdaKİleri kontrol etmeyi unuştayınız:

• kap kenarından alevlerin çıkmaması için her zaman brülöre uygun kap kullanılmalıdır:
• her zaman dibi düz ve kapaklı kapılar kullanı malıdır
• Kaynama esnasında düğme minimum pozisyonuna getirilmelidir

	Kap cap_I (cm)
Azalt 24-26
Yar _I _H _I _Z _I (S)10-20
Yard _I _H _I _Z (A)10-14
Süper H _I _H _I _Z (SH)24-26
Çift alevli (iç DCDR) 14-16
Çift alevli (d _I _S DCDR)26-28

Ocagın tipini ‘Ağızlık ve ocakların özellikleri’ baslıklı paragrafataki sekillere bakarak belirleyiniz:

* Sadece bazi modellerde mevcuttur

! Cihaz uluslararası güvenlik normlarına uygun sekilde tasarlanmış ve imal edilmistir. Bu uyarlar güvenlik amaçlı olup dikkatlice okunmalıdır.

Genel güvenlik uyarıları

• Bu kitapçık 3' sınıfıda dahil ankastre bir cihaz ile ilgilidir'

- Gazla çalışan cihazların doğru çalışmasını suglayan düzenli hava değişimidir Monte edildigi sırada 'Yerleştirme' basılıklı paragrafta belirtilen özelliklerin karsılanıp karsılanmadığını kontrol ediniz:

- Montaj talimatları sadece kitapçıkta ve sicil plakasında sembolü bulunan ülkeler için geçerlidir

- Cihaz meskenlerde kullanılmak üzere tasarlanmış olup profesyonel kullanım amaçlı değildir

• Cihaz' üzeri kapalı bile olsa açık alanılara monte edilmez' zira yagmur ve fırtınaya maruz kalması son derece tehlikelidir'

- Cihaza ayaklarınız çiplakken yada elleriniz veya ayaklarınız ışlak yada nemliyken dokunmayınız:

- Cihaz sadece yemek pisirmek için' yetiskinler tarafından ve bu kitapçıktaki talimatlar çerçevesinde kullanılmalıdır

- Diger beyaz esyalara ait kablolarin fırının sıcak kısımlarına temas etmesini önleyiniz:

- Havalandırma ve ısı dağılıma noktalarını tıkamayınız

- Cihaz kullanılmadığı zamanlar dügmelerin daima "●"/"○" konumunda olmasını sağlayınız

- Fisi prizden çekerken kablosundan degil fisin kendisinden tutarak çekiniz

- Fisi prizden çekmeden önce temizlik ve bakım islemlerini yapmayınız:

- Arıza halinde onarmak amacıyla iç mekanızmaları kurçalamayınız: Teknik Servise basvurunuz (bkz Teknik Servis)

- Kazaya çarpmamak için tencere ve taval kılıplarının dajma ocagın iç kısımlarına dönük olmasına dikkat ediniz:

- Cam kapagi kullanılması halinde gazlı ocak sıcakken kapatmayınız:

- Tamamen oturmayan veya sekli bozulmus tencerejer kullanmayınız:

- Kapak açmadan önce içinde olusan olması suyu gideriniz:

Atıkların tasfiye edilmesi

- Ambalaj malzemelerinin tasfiye edilmesi: yerel yasalara uyunuz' bu sekilde ambalajarın geri dönüşümü mümkün olur

- Eski cihazın tasfiye edilmesi: bu konuda hizmet veren yerel Kuruma basvurunuz

- Eski cihazı hurdaya ayırmadan önce elektrik besleme kablosunu keserek kullanılmaz hale getiriniz:

TR

Elektrik sebekesinin devre disi bırakılması

Her türlü işlem yapmadan önce cihazın elektrik sebekesine bağlantı sını kesiniz:

Cihazın temizlenmesi

! Antipas türü leke çıkarıcılar' toz deterjanlar ve asındırıcı yüzeyli sünger türünden çözücü ve asındırıcı deterjanları kesinlikle kullanmayınız yüzeyin onarılmayacak şekilde çizilmesine yol açabilir
! Cihazı temizlerken asla buharlı yada yüksek basınçli temizleyiciler kullanmayınız:
- Olagan bir bakım işlemi için nemli bir süngerle yıkamak ve emici kâğıt havlu ile kurulamak yeterlidir
- Ocakların hareketli parçaları kireç birikintilerinin çözülmesine dikkat edilerek su ve deterjanla sık sık yıkanmalıdır
- Otomatik atesiemeli setüstü ocakılarda' elektronik anında atesieme sistemi terminal kısmı sık sık temizlenmeli ve gaz çıkışlarının tıkanmamıs olması kontrol edilmelidir
- Pasınmaz çelik üzerinde' kireç seviyesi yüksek olan su veya agresif (fosfor iceren) deterjanla temasa geçmesi durumunda çözülmeyecek leke kalabilir. Temizledikten sonra bol su ile durulayıp kurulayınız. Su tasması durumunda kurulamak gerekir.

Gaz musiuklarının bakımı

Zamanla bir vananın kilitlenmesi yada zor döndürülmesi durumu ortaya çıkabilir; böyle bir durumda değiştirilmesi gerekecektir

! Bu islem ancak imajatçı tarafından yetkilendirilmiş bir teknisyen tarafından yapılabilir

Cihaz bazen çalısmayabilir Yetkili Teknik Servise başvurmadan önce aşağıdaki liste yardımıyla çözülebilecek bir problem olup olmadığıni kontrol ediniz:

TR

Ariza

Ocak yanmıyor veya alev düzenli değil

Alev emniyet aygıına sahip olan versiyonlarda yanık kalmıyor

Ocak minimum pozisyonunda yanık kalmiyor

Kaplar tamamen oturmuyor

Olası sebep / Çözüm:

• Gazlı ocakların çıkış delikleri tıkalıdırlar
- Ocagi ojusturan tüm hareketli parçaların doğru şekilde monte edilmiş olmasını sağlayınız:
- Yakında hava akımı vardır

• Dügmeye tamamen basmadınız
- Emniyet aygıtının devreye girmesi için dügmeyi yeterince basılı tutmadınız:
- Emniyet aygıtı yanındaki gazlı ocaıkların çıkış delikleri tıkalıdırlar:

• Gazlı ocakların çıkış delikleri tıkalıdırlar
- Yakında hava akımı vardır
- Minimum yanlıs ayarlandı

• Kabin dibi tamamen düz
- Kap ocagın veya elektrik sacın ortasında bulunuyor
- |zgaralar ters yerlestirildi

Gerekli kontrolden sonra setüstü ocak çalışmıyorsa en yakın Teknik Servise basvurunuz: Asagındaki bilgileri bildiriniz:

• Cihazin modeli (Mod')
• Seri numarası (S/N)

Bu son bilgiler cihaz yada ambalaj üzerinde bulunan teknik veriler etiketi üzerinde yazılıdırlar

! Kesinlikle sadece yetkili teknisiyenlere basvurunuz ve orijnal yedek parçalarını kullanınız:

RS

Deutsch' 13
