Tipo de produto	Fogão a gás (embutir)
Marca	Ariston Thermo
Modelo	PZ 750 GH
Fornecimento de energia	220-240 V ~ 50/60 Hz (elétrico) e gás natural ou gás liquefeito
Conexão de gás	Rosca de gás 1/2", conexão possível por tubo rígido ou mangueira de inox
Número de queimadores	6 (incluindo um queimador de chama dupla com dois círculos)
Tipos de queimador	Queimador forte reduzido (RR), Queimador médio (S), Queimador auxiliar (A), Queimador rápido (UR), Chama dupla interna/externa (DCDR)
Ignição	Ignição automática por vela de ignição, em queimadores de segurança adicionalmente termopar
Segurança	Monitoramento de chama (termopar), interruptor multipolar para conexão elétrica, aterramento
Dimensões (recorte)	555 mm x 475 mm
Material	Aço inoxidável (superfície de trabalho e grelhas)
Limpeza	Esponja úmida, sem limpadores a vapor ou de alta pressão
Descarte	Coletar separadamente de acordo com a diretiva WEEE (2002/96/CE)
Reparação	Apenas por serviço autorizado, usar peças originais

Perguntas frequentes - PZ 750 GH Ariston Thermo

Como ligar corretamente o fogão PZ 750 GH?

Pressione completamente o botão do regulador do queimador desejado e gire-o no sentido anti-horário até o máximo. Em modelos com dispositivo de segurança, mantenha o botão pressionado por cerca de 2-3 segundos até a chama queimar de forma estável.

O que fazer se a chama apagar?

Gire imediatamente o botão do regulador para a posição 'Desligado' e aguarde pelo menos um minuto antes de acender novamente. Verifique se o fornecimento de gás está aberto e se os orifícios do queimador não estão entupidos.

Quais tamanhos de panelas são adequados para os queimadores?

Use para o Queimador rápido panelas com 24-26 cm de diâmetro, para o Queimador médio 16-20 cm, para o Queimador auxiliar 10-14 cm e para o Queimador de chama dupla interno 14-16 cm, externo 26-28 cm.

Como limpar corretamente a placa de cozimento?

Use uma esponja úmida e seque a superfície com papel de cozinha. Evite produtos abrasivos, limpadores a vapor ou de alta pressão. As peças removíveis podem ser limpas em água morna com detergente.

O fogão pode ser instalado sobre um forno embutido?

Sim, mas apenas se o forno possuir um sistema de ventilação de refrigeração. A conexão elétrica do fogão e do forno deve ser separada.

Qual pressão de gás é necessária?

Para Gás natural a pressão nominal é 20 mbar, para Gás liquefeito 28-30 mbar (butano/propano). Em caso de desvios, deve ser instalado um regulador de pressão.

Como trocar os bicos para um tipo de gás diferente?

Remova as grelhas e queimadores, desaperte os bicos com uma chave de soquete de 7 mm, substitua pelos bicos adequados conforme a tabela 1 do manual e remonte todas as peças.

O que significam os símbolos nos botões do regulador?

O ponto (●) significa 'Desligado'. Girando no sentido anti-horário aumenta o nível da chama. Os símbolos indicam qual queimador está sendo controlado.

O queimador não acende – qual pode ser a causa?

Possíveis causas: fornecimento de gás fechado, orifícios do queimador entupidos, vela de ignição suja ou botão do regulador não pressionado por tempo suficiente. Limpe os queimadores e verifique a ignição.

Como descartar o aparelho antigo?

De acordo com a diretiva WEEE, o fogão não pode ser descartado no lixo doméstico. Leve-o a um centro de reciclagem municipal ou devolva-o ao revendedor ao comprar um aparelho similar novo.

MANUAL DE UTILIZADOR PZ 750 GH Ariston Thermo

Placa de identificação

Características dos queimadores e bicos

Placa das características

Descrição do aparelho' 29

Vista de conjunto

Início e utilização' 30

Conselhos práticos para utilização dos queimadores

precauções e conselhos' 31

Segurança geral

Eliminação

Manutenção e cuidados' 32

Manutenção das torneiras do gás

Anomalias e soluções' 33

ARISTON

! É importante guardar este folheto para poder consulta to a qualquer momento. No caso de venda cessão ou mudança assegure-se que o mesmo permanece com o aparelho para informar o novo proprietário sobre o funcionamento e sobre as respectivas advertências:
! Leia com atenção as instruções: há informações importantes sobre a instalação a utilização e a segurança

Posicionamento

! As embalagens não são brinquedos para as crianças e devem ser eliminadas em conformidade com as regras de colecta diferenciada (veja em precauções e Conselho)
! A instalação deve ser realizada segundo estas instruções e por pessoal profissional qualificado. Uma instalação errada pode causar danos a pessoas' animais ou objectos:
! Este aparelho pode ser instalado e funcionar somente em local permanentemente ventilado segundo a posição de Normas em vigor. Devem ser observados os seguintes requisitos:

- O local deve prever um sistema de descarga para o externo dos fumos de combustão realizado mediante uma capa ou um ventilador eléctrico que entre automaticamente em função cada vez que se acender o aparelho.

Em chaminé ou tubo de chaminé ramificado (reservado aos aparelhos de cocção)

Directamente para fora

- Na cozinha deve haver um sistema que possibilite um fluxo de ar necessário para uma combustão regular. O fluxo de ar necessário à combustão não deve ser inferior a 3 m ^3 /n para kW de potência instalada.

O sistema pode ser realizado capturando o ar directamente desde a parte externa do edifício através de um tubo de pejo menos 100 cm ^2 de secção útil que não se entupa acidentalmente:

Outro sistema possível' seria o de capturar o ar em forma indirecta a partir de locais adjacentes que não constituam partes comuns do imóvel ambientes com perigo de incêndio nem quartos de dormir que possuam um conduito de ventilação comunicadora com a parte externa

- Os gases de liquefeitos de petróleo mais pesados do que o ar estagnam-se embaixo Portanto as salas que contiverem cilindros de GLP devem possuir aberturas para fora de maneira que possibilitem o escoamento para baixo dos eventuais escapes de gás' Portanto os cilindros de GLP' mesmo vazios ou parcialmente chejos' não devem ser instalados nem guardados em lugares ou vãos a nível mais baixo do que o solo (caves etc') É oportuno deixar na cozinha apenas o cilindro sendo utilizado colocado de maneira a não ser sujeito à acção directa de fontes de calor (formos' chaminés' esquentadores etc') capazes de chegar a temperaturas superiores a 50° C

Encaixe

Os planos de gás e mistos são predispostos com grau de protecção contra aquecimento excessivo de tipo X' portanto é possível instalálo ao lado de móveis cuja altura não ultrapasse a do plano de trabalho para instalar correctamente o plano de cozeçura é necessário obedecer as seguintes regras:

• Os móveis situados ao lado com altura superior aqueja do plano de trabalho devem ser situados ao menos 600 mm do bordo do mesmo plano
• Os exaustores devem ser instalados segundo os requisitos indicados nos livretes de instruções dos próprios exaustores e em todo o caso a uma distância mínima de 650 mm

- posicionar as partes suspensas adjacentes à capa em uma altura mínima do top de 420 mm (ve a figura)

Se o plano de cozedura for instalado embaixo de uma pratelejra' esta deverá estar pelo menos a 700 mm do plano de trabalho (veja a figura)

- O vão do móvel deverá ter as medidas indicadas na figura: Há ganchos prendedores que possibilitam prender o plano sobre um top desde 20 até 40 mm de espessura: Para prender bem o plano é aconselhável utilizar todos os ganchos que houver

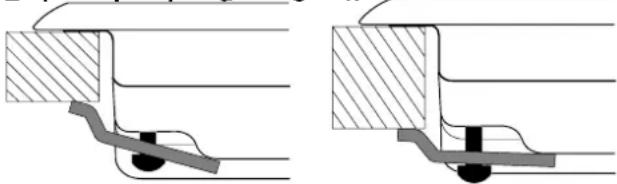

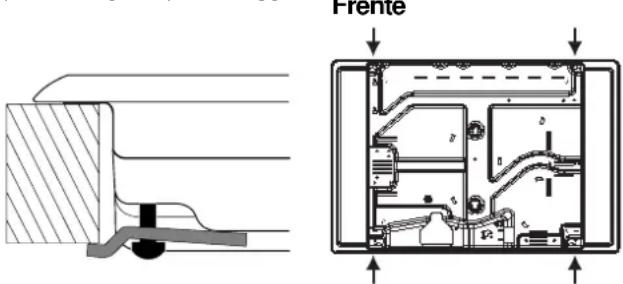

Esquema para prender os ganchos

Posição do gancho Posição do gancho para H=20mm para H=30mm

Atrás

Posição do gancho

para H=40mm

! Utilize os ganchos fornecidos dentro da "embalagem dos acessórios"

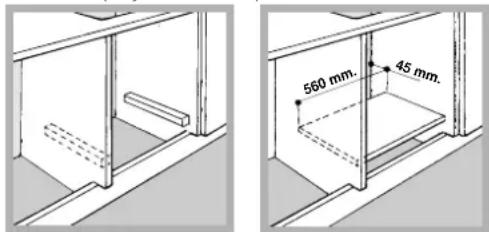

- Se o plano de cozedura não for instaio do sobre um forno de encaixar é necessário inserir um painel de madeira como isolamento. O mesmo deverá ser posicionado a uma distância mínima de 20 mm da parte inferior do plano.

ventilação

Para garantir uma boa ventilação é necessário eliminar a parede traseira do vão. É preferível instalar o forno de maneira que apoje-se sobre duas ripas de madeira' ou sobre uma tábua com uma abertura de pelo menos 45 x 560 mm (ve p as figuras).

!É possível instalar o plano somente sobre fornos de encaixe equipados com ventilação de arrefecimento

Ligação eléctrica

Os planos equipados com cabo de alimentação de três pólós são predispostos para o funcionamento com uma corrente alternada na tensão e a frequência de alimentação indicada na placa de identificação (situada na parte inferior do plano) A ligação à terra do cabo distingue-se pejas cores amarejo - verde. No caso de instalação acima de um forno de encaixar a ligação eléctrica do plano e a do forno precisam ser realizadas separadamente seja por razões

de segurança eléctrica' seja para facilitar uma eventual remoção do forno

Ligação do cabo de fornecimento à rede eléctrica

Monte no cabo uma ficha em conformidade com as normas para a carga indicada na placa de identificação No caso de uma ligação directa à rede será necessário interpor entre o aparelho e a rede um interruptor omnipolar com abertura mínima entre os contactos de 3 mm: na dimensão certa para a carga e em conformidade com as normas em vigor (a ligação à terra não deve ser interrompida pelo interruptor) O cabo de alimentação deve ser colocado de maneira que em nenhum ponto ultrapasse de 50°C a temperatura do ambiente

! O técnico instalador é responsável pela realização certa da ligação eléctrica e da obediência das regras de segurança:

Antes de efectuar a ligação certifique-se que:

- a tomada tenha uma ligação à terra e seja em conformidade com a legislação;

- a tomada tenha a capacidade de suportar a carga máxima de potência da máquina indicada na placa de identificação;

- a tensão de alimentação seja entre os valores da placa de identificação;

- a tomada seja compatível com a ficha do aparelho. Em caso contrário, substitua a tomada ou a ficha; não empregue extensões nem tomadas múltiplas

! Depois de ter instalado o aparelho o acesso ao cabo eléctrico e à tomada da corrente deve ser fácil

! O cabo não deve ser dobrado nem comprimido

! O cabo deve ser verificado periodicamente e substituído somente por técnicos autorizados (ve a Assistência Técnica)

! A empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas:

Ligação do gás

A ligação do aparelho à tubagem ou à botija do gás deverá efectuar-se conforme prescrito pelas Normas Nacionais em vigor somente após ter controlado que o mesmo esteja regulado para o tipo de gás com o qual será alimentado. Em caso contrário efectuar as operações indicadas no parágrafo “Adaptação a diferentes tipos de gás”. Em caso de alimentação com gás líquido de botija utilizar reguladores de pressão em conformidade com as Normas Nacionais em vigor.

! Para garantir um funcionamento seguro uma utilização de energia apropriada e maior duração da aparelhagem assegurar-se que a pressão de alimentação respeite os valores indicados na tabela 1 “Características dos queimadores e dos bicos”

Ligação com tubo rígido (cobre ou aço)

! A ligação do sistema de gás deve ser realizada de maneira a não provocar solicitações de nenhum género ao aparelho

Na rampa de alimentação do aparelho há uma junta em "L" dirigível' cuja retenção é assegurada por uma guarnição. Se for preciso girar a união será absolutamente necessário trocar a guarnição de vedação (fornecida com o aparelho). A junta de entrada de gás no aparelho tem rosca de 1/2 gás macho cilíndrica

Ligação com tubo flexível de aço inoxidável de parede contínua com engates de rosca

A junta de entrada de gás no aparelho tem rosca de 1/2 gás macho cilíndrica:

A instalação destes tubos deve ser efectuada de maneira que o seu comprimento em condições de máxima extensão não seja major de 2 000 mm. Quando a ligação estiver terminada assegure-se de que o tubo metálico flexível não entre em contacto com as partes móveis ou fique amassado.

! Utilize exclusivamente tubos em conformidade com os regulamentos e guarnições de retenção em conformidade com os regulamentos nacionais em vigor.

Controle da vedação

! Ao terminar a instalação controlar a vedação de todas as juntas utilizando uma solução de sabão e nunca uma chama:

Adaptação aos diferentes tipos de gás

Para adaptar o plano de cozedura a um tipo de gás diferente ao para o qual estiver preparado (indicado na etiqueta presa na parte inferior do plano ou na embalagem) será necessário trocar os bicos dos queimadores mediante as seguintes operações:

1' tire as grades do plano e solte os queimadores do lugar
2 desparafusar os bicos utilizando uma chave a tubo de 7mm e substituios com aquejes apropriados para o novo tipo de gás (ver tabela 1 "Características dos queimadores e dos bicos")
3' Monte outra vez as partes' realizando estas operações na ordem contrária:
4' no final da operação troque a velha etiqueta de calibragem por outra corresponda ao novo tipo de gás utilizado que se encontram nos nossos centros de assistência técnica:

Substituição dos injectores do queimador com “chamas dupias” independentes:

• tirar as greihas e retirar os queimadores do seus lugares: O queimador está formado por 2 partes separadas;
• desapertar os injectores utilizando uma chave de tubo de 7 mm. O queimador interno tem um injector e o

queimador externo tem dois (da mesma dimensão) Substituir os injectores pelos indicados para o novo tipo de gás (ver tabela 1);

- colocar no lugar todos os componente seguindo as operações contrárias às da sequência citada acima;

- Regulação do ar primário dos queimadores Os queimadores não necessitam de qualquer regulação de ar primário

- Regulação dos mínimos

1° Coloque a torneira na posição de mínimo;

2° Retire o selector e ajuste o parafuso de regulação situado no interior ou ao lado da haste da torneira até obter uma pequena chama regular

3' verifique se ao girar rapidamente o botão da posição de máximo até a de mínimo os queimadores não se apagami
4' Nos aparelhos equipados com dispositivo de segurança (termopar)' em caso de não funcionamento do dispositivo com os queimadores no mínimo aumente a capacidade dos próprios mínimos mediante o para fuso de regulação.
5. Depois de realizar a regulação restabeleça os lacres situados nos 'by-pass' com cera lacre ou materiais equivalentes:

! A torneira do queimador DCDR dispõe de 2 parafusos de regulação de mínimo: uma situada ao lado da haste para o DCDR externo e a outra no interior da haste para o DCDR interno.

! No caso dos gases líquidos' o parafuso de regulação deve ser atarraxado até o fundo.

! Ao terminar a operação substitua a velha etiqueta de calibragem com a que corresponde ao novo gás utilizado que se acha nos nossos Centros de Assistência Técnica:

! Se a pressão do gás utilizado for diferente (ou variável) daqueja prevista é necessário instalar na tubagem de entrada um regulador de pressão (conforme as Normas Nacionais em vigor).

Características dos queimadores e bicos

Tabela 1			Gás liquefeito Gás natural
Queimador Diâmetro Potência(mm) Reduz. Nomn. (mm) (m) *** ** Nomin. (mm)		térmica kW(p.c.s.*)						Poténciatérmica kW(p.c.s.*)	bico1/100	capacid.*l/h
Rápido Reduz. (RR) 100	0,70 2,60 4	80 189	186 2	60 110 (Y)	248
Semi Rápido (S)	75	0,40	1,65	30	64	120	118	1,65	96	157
Auxiliar (A)	55	0,40	1,00	30	50	73	71	1,00	79	95
Ultra-Rápido (UR)	100	0,70	3,40	41	91	240	236	3,40	123	314
Chamas Duplas (DCDR Interno)	30	0,30	0,90	30	44	65	64	0,90	74	86
Chamas Duplas (DCDR Externo+Interno) 2 bico	130	1,50	4,50	57	70	327	321	5,00	110	470
Pressõesde alimentação	Nominal (mbar)Minima (mbar)Máxima (mbar)					28-302035	372545	201725

* A 15°C e 1013 mbars-gás seco
** Propano P'C'S' = 50'37 MJ/K9'
*** Butano P'C'S = 49'47 MJ/K9

Natural

P'C'S' = 37'78 MJ/m ^3

PLACA DAS CARACTERÍSTICAS
Ligações eléctricas	Tensão de 220-240V ~ 50/60Hz(ver quadro das características)Este aparelho é emconformidade com as seguintesDirectivas da ComunidadeEuropeja:73/23/CEE de 19/02/73 (Baixa Tensão) e posterioresmodificações89/336/CEE de 03/05/89(CompatibilidadeElectromagnética) e posterioresmodificações93/68/CEE de 22/07/93 e posteriores modificações90/336/CEE de 29/06/90 (Gás)e posteriores modificações2002/96/CEE

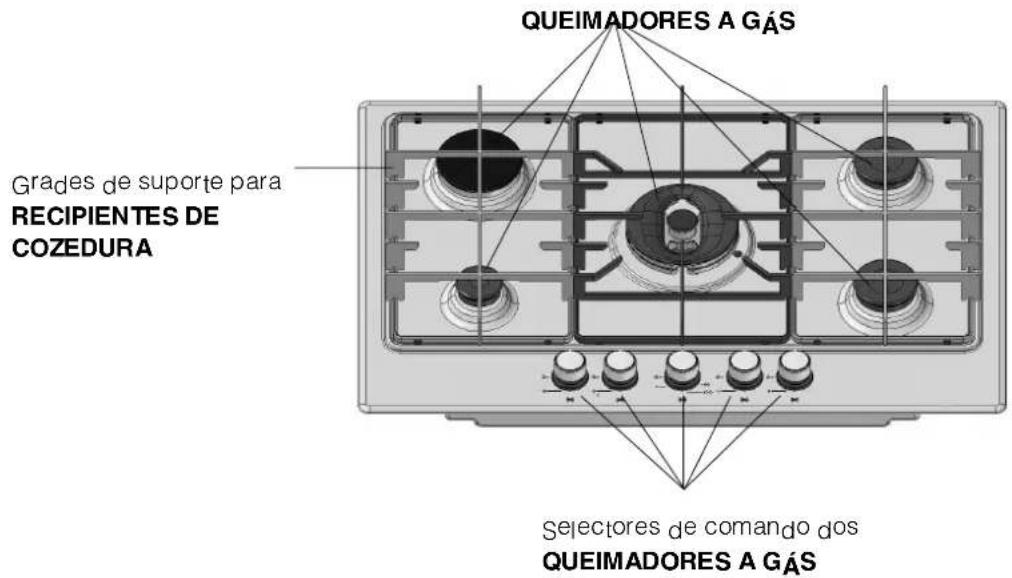

Vista de conjunto

PT

• OS QUEIMADORES são de diferentes tamanhos e potências: Escolha o mais adequado ao diâmetro do recipiente a ser utilizado.

• Selectores de comando dos QUEIMADORES A GÁS para a regulação da chama ou da potência

• vela para acender os QUEIMADORES A GÁS* permite o acendimento automático do queimador escolhido

• DISPOSITIVO DE SEGURANÇA* no caso em que a chama se apague acidentalmente' interrompe a saída do gás:

! Em cada selector está indicada a posição do queimador de gás correspondente.

Queimadores a gás

O queimador escolhido pode ser regulado mediante o respectivo botão da seguinte maneira:

- Apagado

Máximo

Mínimo

Para acender o queimador aproxime do mesmo a chama de um isqueiro' fósforo ou acendedor automático' pressione e faça girar o selector escolhido no sentido anti-horário até a posição de máxima potência:

Nos modelos dotados de dispositivo de segurança é necessário manter cerca de 2-3 segundos pressionado o selector até aquecer-se o dispositivo que mantém automaticamente acesa a chama para acender o queimador escolhido basta premer até o fundo e girar o respectivo manipulo no sentido anti-horário até a posição de máxima potência e mantê-lo premido até que se acenda:

! Se apagar-se acidentalmente a chama do queimador feche o botão de comando e tente acender novamente somente após um minuto no mínimo.

Para apagar o queimador é necessário rodar o selector (correspondente ao símbolo “•”) na direcção horária até que se apague.

O queimador com "duplas chamas"\*

Este queimador a gás é constituído por dois fogos concêtricos. A utilização de ambos os fogoso possibilita uma alta potência a diminuir os tempos de cozedura comparados com os queimadores tradicionais. Além disto' a dupla coroa torna mais uniforme a distribuição do calor no fundo da panela. Podem ser utilizados recipientes de todos os tamanhos' neste caso' para pequenos recipientes' acenda apenas o queimador interior. O queimador é comandado por um único selector. Para acendêto' pressione até o fundo e rode o respectivo selector na direcção dos pontejros do

relógio' até a posição de máximo. O queimador é equipado para acender-se de maneira electrónica que entra em funcionamento automaticamente se carregar no selector.

Como o queimador é equipado com um dispositivo de segurança' é necessário manter cerca de 2\~3 segundos pressionado o selector até aquecer-se o dispositivo que mantém automaticamente acesa a chama'

O queimador pode ser regulado mediante o respectivo selector da seguinte maneira:

Apagado

Acendimento e coroa interna ao máximo

Coroa interna ao mínimo

Ambas as coroas ao máximo

Ambas as coroas ao mínimo

Para apagar o queimador é necessário rodar o selector (correspondente ao símbolo "•") na direcção horária até que se apague.

Conselhos práticos para utilização dos queimadores

Para obter a máxima performance é bom lembrar-se do seguinte:

• utilize recipientes adequados para cada um dos queimadores (veja a tabela) com o objetivo de evitar que as chamas ultrapassem o fundo dos recipientes:
• utilize sempre recipientes de fundo chato e com tampa:
• no momento em que começar a ferver' rode o botão para a posição de mínimo:

Queimador ø Diámetro Recipientes(cm)
Rápido Reduzido (RR)	24 - 26
Semi Rápido (S) 16 - 20
Auxiliar (A) 10 - 14
Ultra-Rápido (UR) 24 - 26
Chamas Duplas (DCDR Interno)	14 - 16
Chamas Duplas (DCDR Externo)	26 - 28

Para identificar o tipo de queimador' consultar os desenhos apresentados no parágrafo "Características dos queimadores e dos bicos".

! Este aparelho foi projectado e fabricado em conformidade com as normas internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção

Segurança geral

• Este aparelho refere-se a um aparelho de encaixar de classe 3°
• Para os aparelhos a gás funcionarem correctamente é necessário uma troca de ar regular do ambiente. Assegurar-se que sejam respeitados os requisitos do parágrafo "posicionamento" no momento da instalação"
• As instruções são válidas somente para os países de destino para os quais os símbolos constam no livrete e na placa de identificação do aparelho.
• Este aparelho foi concebido para utilização de tipo não profissional no âmbito de moradas:
• Este aparelho não deve ser instalado ao ar livre mesmo num sítio protegido' porque é muito perigoso deixá-lo exposto a chuva e temporais
• Não toque na máquina se estiver descalço ou se as suas mãos ou pés estiverem molhados ou húmidos.
• Este aparelho deve ser empregado para cozer alimentos' somente por pessoas adultas e segundo as instruções apresentadas neste folheto
• Evite que o cabo de alimentação de outros electrodomésticos encoste-se em partes quentes do forno.
• Não tape as aberturas de ventilação e de eliminação de calor
• Assegure-se sempre que os selectores estejam na posição “●”/“O” quando não estiver a utilizar o aparelho.
• Não puxe pelo cabo para desligar a ficha da tomada eléctrica, pegue pela ficha.

• Não realize limpeza nem manutenção sem antes ter desligado a ficha da rede eléctrica:

• Se houver avarias' em nenhum caso mexa nos mecanismos internos para tentar reparálas Contacte a Assistência Técnica (Veja a Assistência técnica)

• Certifique-se que as pegas das panelas fiquem sempre viradas para o lado interno do plano de cozedura para evitar batidas acidentais:
• Não utilize panelas instáveis ou deformadas

Eliminação

• Eliminação do material de embalagem: obedeça as regras locais' de maneira que as embalagens possam ser reutilizadas'
• A directiva Europeja 2002/96/CE referente à gestão de resíduos de aparelhos eléctricos e electrónicos (RAEE)' prevê que os electrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desactualizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada. Poder-se-á entregar o electrodoméstico desactualizado ao serviço de recolha público' levá-lo às áreas comuns apropriadas ou se previsto na legislação nacional sobre a matéria' devolve-lo ao revendedor ao mesmo tempo que se adquire um novo produto de tipo equivalente. Todos os principais produtores de electrodomésticos estão activos na criação e gestão de sistemas de recolha e reciclagem de aparelhos desactualizados.

Antes de realizar qualquer operação desligue o aparelho da alimentação eléctrica.

Limpeza do aparelho

! Evite o emprego de detergentes abrasivos ou corrosivos' tais como tira-manchas e produtos contra ferrugem' detergentes em pó e esponjas com superfície abrasiva' podem arranhar irremediavelmente a superfície'
! Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar a aparelhagem.
- Para a manutenção ordinária é suficiente lavar o plano com uma esponja húmida e em seguida enxugar com papel absorvente de cozinha
- Os componentes móveis dos queimadores precisam ser lavados frequentemente com água quente e detergente tome cuidado para eliminar as eventuais crostas:
- Nos planos com acendimento automático é necessário proceder frequentemente a uma limpeza cuidada da extremidade dos dispositivos de acendimento electrónico instantâneo e é também necessário verificar que os orifícios de saída do gás não estejam entupidos:
- O aço inoxidável poderá manchar-se se ficar em contacto durante muito tempo com água fortemente calcária ou com detergentes agressivos (contendo fósforo) É aconselhado enxaguar com água abundante e enxugar depois da limpeza. Para mais é bom enxugar eventuais vazamentos de água

Manutenção das torneiras do gás

Com o tempo pode ocorrer o caso de uma torneira que se bloqueie ou apresente dificuldades na rotação: portanto será necessário substituir a torneira mesma.

! Esta operação deve ser efectuada por um técnico autorizado pelo fabricador.

Pode acontecer do plano não funcionar ou não funcionar bem' Antes de chamar a assistência técnica' vejamos o que é possível fazer' Antes de mais nada' verifique que não haja interrupções nas redes de alimentação de gás e electricidade' especialmente se as torneiras do gás antes do plano estão abertas'

Anomalías

O queimador não se acende ou a chama não é uniforme

A chama não permanece acesa nas versões com segurança

O queimador em posição de mínimo não permanece aceso:

Os recipientes são instáveis

possíveis causas / Solução

• Estão entupidos os furos de saída do gás do queimador
• Estão instalados correctamente todos os componentes móveis que compõem o queimador:

• Há correntes de ar nas proximidades do plano

• O botão não foi premido até o fundo

• Não foi mantido premido até o fundo o botão durante um tempo suficiente para activar o dispositivo de segurança

• Estão entupidos os furos de saída do gás em correspondência ao dispositivo de segurança:

• Estão entupidos os furos de saída do gás

• Há correntes de ar nas proximidades do plano

• A regulação do mínimo não está correcta

• O fundo do recipiente é perfeitamente plano

• O recipiente está no centro do queimador ou na da chapa eléctrica:
• As grades foram invertidas

Se' apesar de todos os controlos' o plano não funcionar e o inconveniente que observaram permanecer' chame o Centro de Assistência Técnica: Comunique:

• o modelo da máquina (Mod')
• o número de série (S/N)
  Estas últimas informações encontram-se na placa de identificação situada no aparelho e/ou na embalagem:

! Nunca recorra a técnicos não autorizados e sempre recuse a instalação de peças de reposição não originais.

Nederlands' 1

Türkçe' 34

BE

Deutsch' 13

Русский' 44

PT

Português' 25

İçindekiler

Montaj' 35-38

Yerjestirme
