ESF46710 - Zmywarki ELECTROLUX - Bezpłatna instrukcja obsługi

Typ produktu	Zmywarka
Marka	Electrolux
Model	ESF46710
Wymiary (wys. x szer. x gł.)	85 cm x 60 cm x 60 cm
Waga	42 kg
Pojemność	13 kompletów
Poziom hałasu	48 dB(A)
Klasa energetyczna	A
Roczne zużycie energii	290 kWh/rok
Roczne zużycie wody	3360 l/rok
Napięcie zasilania	230 V
Pobór mocy	2200 W
Liczba programów	6
Programy mycia	Intensywny, Eko, Normalny, Szybki, Delikatny, Płukanie
Funkcja opóźnionego startu	Tak, do 24 h
Kosz na sztućce	Tak, trzeci kosz
System suszenia	Wymiennik ciepła
Zabezpieczenie przed zalaniem	Tak, AquaStop
Materiał kosza	Stal nierdzewna
Długość przewodu zasilającego	1,5 m
Długość węża dopływowego	1,5 m
Długość węża odpływowego	1,5 m
Regulacja nóżek	Tak, wysokość do 2 cm

Często zadawane pytania - ESF46710 ELECTROLUX

Jak prawidłowo załadować naczynia do zmywarki Electrolux ESF46710?

Naczynia należy umieszczać w koszach tak, aby woda mogła swobodnie docierać do wszystkich powierzchni. Duże talerze i garnki umieść w dolnym koszu, a szklanki i filiżanki w górnym. Sztućce umieść w koszu na sztućce lub w trzecim koszu, ostrymi końcami w dół. Unikaj blokowania ramion spryskujących.

Jaki program mycia wybrać dla codziennego użytku?

Program Eco jest zalecany do codziennego mycia normalnie zabrudzonych naczyń, ponieważ zużywa mniej energii i wody. Czas trwania programu może być dłuższy, ale zapewnia skuteczne mycie przy niższym zużyciu.

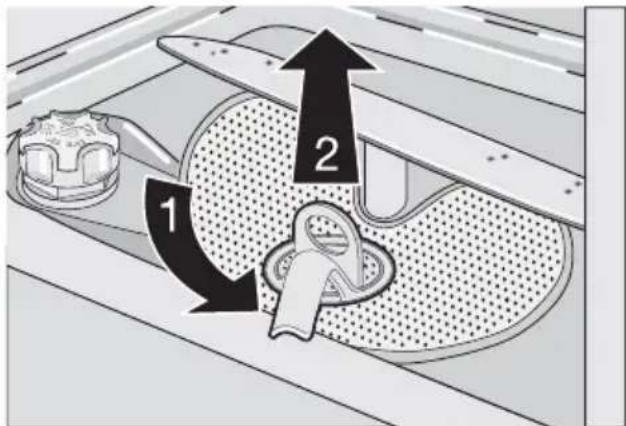

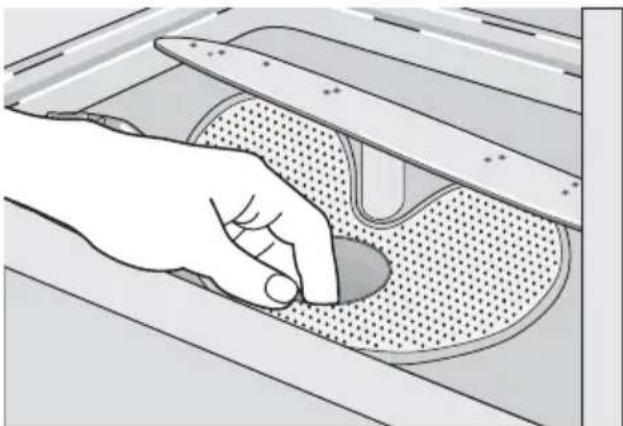

Jak często należy czyścić filtr w zmywarce?

Filtr należy sprawdzać i czyścić co miesiąc, aby zapobiec zatykaniu. Wymontuj filtr, opłucz go pod bieżącą wodą i usuń wszelkie zanieczyszczenia. Upewnij się, że filtr jest prawidłowo zamontowany przed uruchomieniem zmywarki.

Dlaczego zmywarka nie suszy naczyń prawidłowo?

Może to wynikać z braku płynu nabłyszczającego lub ustawienia zbyt niskiego poziomu nabłyszczacza. Sprawdź również, czy wybrany program ma funkcję suszenia. W przypadku modelu ESF46710, funkcja suszenia może być wzmocniona przez system wymiennika ciepła.

Jak dodać sól do zmywarki?

Otwórz pojemnik na sól (znajduje się na dnie zmywarki). Użyj lejka do wsypania soli, upewniając się, że nie przesypujesz. Po wsypaniu soli uruchom program płukania, aby usunąć nadmiar soli z komory mycia.

Co zrobić, gdy zmywarka nie uruchamia się?

Sprawdź, czy drzwi są prawidłowo zamknięte, czy wtyczka jest podłączona, oraz czy bezpiecznik nie jest wybity. Upewnij się, że zawór wody jest otwarty. Jeśli problem persist, skontaktuj się z serwisem.

Czy można używać tabletek 3w1 w zmywarce Electrolux ESF46710?

Tak, model ESF46710 obsługuje tabletki 3w1, 4w1 i 5w1. Przed użyciem należy dostosować ustawienia twardości wody i nabłyszczacza zgodnie z instrukcją, aby uniknąć uszkodzeń.

Jak wyczyścić ramiona spryskujące?

Wyjmij ramiona spryskujące, odkręcając śrubę mocującą. Opłucz je pod bieżącą wodą, aby usunąć zatkane otwory. Użyj wykałaczki lub cienkiego drutu, aby udrożnić dysze. Zamontuj ramiona z powrotem.

Jaka jest dopuszczalna twardość wody dla zmywarki?

Zmywarka może pracować z wodą o twardości do 40°dH (stopni niemieckich). W przypadku twardszej wody konieczne jest zwiększenie dawki soli. Ustaw twardość wody zgodnie z instrukcją, aby uniknąć kamienia.

Gdzie mogę kupić oryginalne części zamienne do Electrolux ESF46710?

Oryginalne części zamienne można nabyć w autoryzowanych serwisach Electrolux lub na stronie internetowej producenta. Zaleca się używanie oryginalnych części, takich jak filtry, ramiona spryskujące czy uszczelki, aby zachować gwarancję i wydajność.

INSTRUKCJA OBSŁUGI ESF46710 ELECTROLUX

Aby dowiedzieć się więcej o naszej filozofii, odwiedź naszą

strone internetowa www.electrolux.com

Spis treści

Informacje dotyczące bezpieczeństwa	24	Wyjmowanie naczyń ze zmywarki 39 Programy zmywania 39 Konserwacja i czyszczenie 40 Co zrobić, gdy... 41 Dane techniczne	43
Opis urządzenia 26
Panel sterowania 27
Pierwsze użycie 28
Ustawianie zmiękczacza wody 28		Wskazówki dla ośrodków
Wsypywanie soli do zmywarki 29		przeprowadzających testy	43
Wlewanie płynu nabłyszczającego 30		Instalacja	44
Codzienna eksploatacja 31		Podłączenie do sieci wodociągowej	45
Wkładanie sztućców i naczyń 32		Podłączenie do sieci elektrycznej	47
Stosowanie detergentu 35		Ochrona środowiska	47
Uniwersalna tabletka do zmywarki 36
Wybór i uruchamianie programu zmywania 37

CE

Może ulec zmianie bez powiadomienia

Informacje dotyczące bezpieczeństwa

W celu zapewnienia bezpieczeństwa użytkownika i bezawaryjnej pracy urządzenia przed instalacją i pierwszym użyciem należy uważnie przeczytać instrukcję obsługi, zwracając szczególnie uwagę na wskazówki oraz ostrzeżenia. Wszyscy użytkownicy zmywarki powinni poznać zasady bezpiecznej obsługi urządzenia. Pozwoli to uniknąć niepotrzebnych pomyłek i wypadków. Prosimy o zachowanie instrukcji obsługi przez cały czas używania zmywarki oraz przekazanie jej, w razie odstąpienia lub sprzedaży urządzenia, kolejnemu użytkownikowi.

Prawidłowe użycie

• Zmywarka jest przeznaczona jedynie do mycia naczyń i przyborów kuchennych nadających się do mycia w zmywarce.
• Do zmywarki nie wolno wlewać żadnych rozpuszczalników, ponieważ mogą one spowodować wybuch.

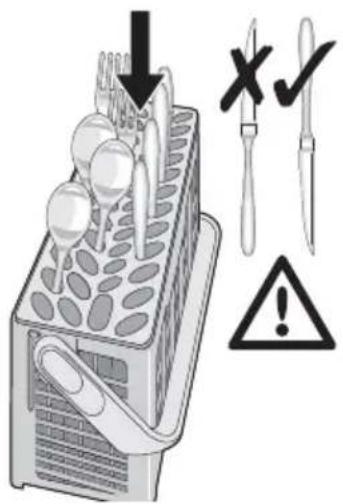

• Noże oraz inne ostre przedmioty należy wkładać do koszyka na sztućce ostrzami skierowanymi w dół lub układać poziomo w koszu górnym.

• Należy używać produktów (detergentów, soli oraz płynu nabłyszczającego) przeznaczonych wyłącznie dla zmywarek.

• Nie należy otwierać drzwiczek zmywarki w trakcie pracy. Grozi to wydostaniem się na zewnątrz gorącej pary.
• Nie należy wyjmować ze zmywarki naczyń przed zakończeniem cyklu mycia.
• Po zakończeniu mycia należy odłączyć urządzenie od źródła zasilania i zakręcić zawór wodny.
• Prace konserwacyjne i naprawy urządzenia może wykonywać wyłącznie uprawniony technik z autoryzowanego zakładu serwisowego. Stosować wyłącznie oryginalne części zamienne.
• Pod żadnym pozorem nie należy próbo- wać samodzielnie naprawiać urządzenia. Wykonywanie napraw przez osoby nie- wykwalifikowane może prowadzić do ob- rażeń ciała i poważnych usterek Urządze- nia. Należy skontaktować się z lokalnym zakładem serwisowym. Stosować wyłącz- nie oryginalne części zamienne.

Ogólne zasady bezpieczeństwa

• Osobom (w tym dzieciom) o ograniczo- nych zdolnościach fizycznych, umysło- wych lub sensorycznych ani osobom nie- posiadającym doświadczenia i stosownej wiedzy nie wolno korzystać z urządzenia. Należy zapewnić im opiekę osoby odpo- wiedzialnej za ich bezpieczeństwo lub po- instruować w zakresie używania urządze- nia.
• Detergenty używane w zmywarkach mogą powodować oparzenia oczu, ust i gardła wskutek działania substancji chemicznych. Stanowią one potencjalne zagrożenie dla życia! Należy przestrzegać wskazówek producentów detergentów, dotyczących ich bezpiecznego używania.
• Woda w zmywarce nie nadaje się do picia. W zmywarce mogą pozostawać resztki detergentu.
• Drzwi zmywarki powinny być zawsze zamknięte, z wyjątkiem momentu wkładania lub wyjmowania naczyń. Pozwala to uniknąć niebezpieczeństwa potknięcia się o otwarte drzwi i doznania obrażeń.
• Nie wolno siadać ani stawać na otwartych drzwiach urządzenia.

Bezpieczeństwo dzieci

• Urządzenie mogą obsługiwać jedynie osoby dorosłe. Dzieci należy pilnować, aby mieć pewność, że nie bawią się urządzeniem.
• Opakowanie należy przechowywać w miejscu niedostępnym dla dzieci. Istnieje ryzyko uduszenia.
• Detergenty należy przechowywać w bezpiecznym miejscu, niedostępnym dla dzieci.

- Dzieci nie powinny znajdować się w pobliżu zmywarki, gdy jej drzwi są otwarte.

Instalacja

- Po rozpakowaniu, sprawdzić, czy zmywarka nie została uszkodzona w czasie transportu. Zabrania się podłączania uszkodzonego urządzenia do zasilania. Jeśli zmywarka jest uszkodzona, należy skontaktować się z dostawcą.

- Przed rozpoczęciem eksżyloatacji nale zdjąć opakowanie.

- Wszystkie prace elektryczne i hydrauliczne wymagane w celu instalacji zmywarki muszą być wykonywane przez wykwalifikowana oraz kompetentną osobę.

- Ze względów bezpieczeństwa zabrania się dokonywania jakichkolwiek modyfikacji lub zmian konstrukcyjnych w urządzeniu.

- Nigdy nie należy używać zmywarki, jeśli przewód elektryczny, węże; panel sterujący, blat roboczy lub obszar cokołu są uszkodzone w taki sposób, że wnętrze urządzenia jest łatwo dostępne. Należy skontaktować się z lokalnym zakładem serwisowym, aby uniknąć uszkodzeń.

- Aby uniknąć uszkodzeń części hydraulicznych oraz elektrycznych, nie należy nawiercać ścianek bocznych urządzenia.

Ostrzeżenie! Podłączenie elektryczne i hydrauliczne należy wykonywać zgodnie z instrukcjami podanymi w odpowiednich rozdziałach.

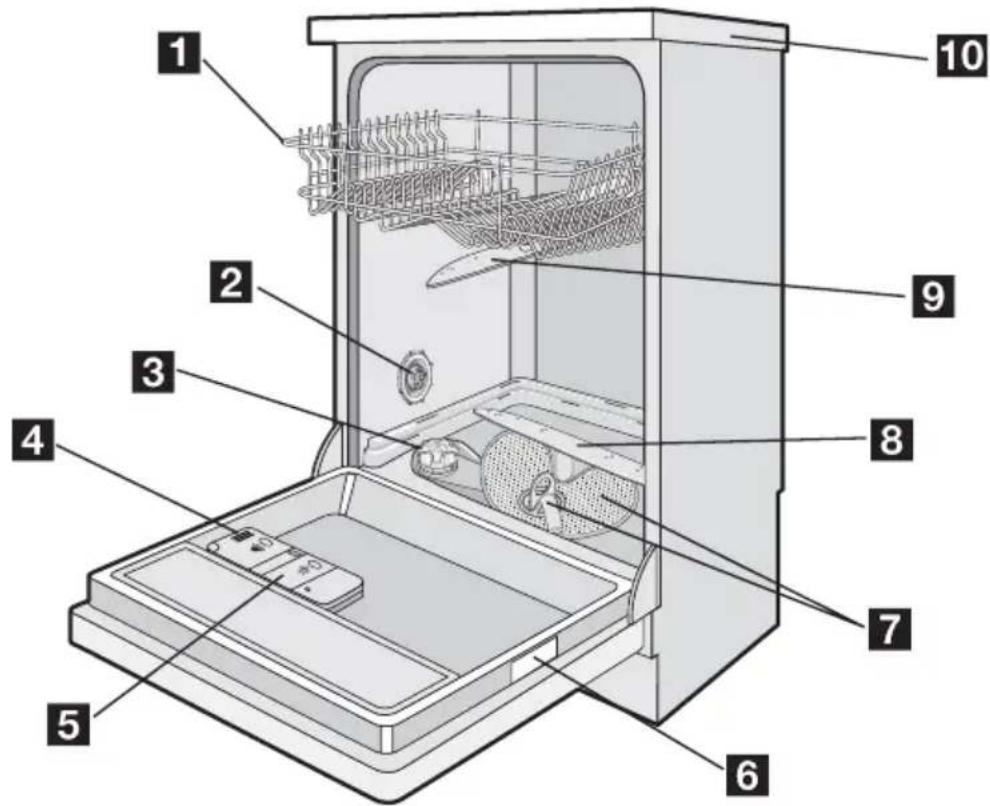

Opis urządzenia

1 Kosz górný
2 Regulacja ustawienia twardości wody
3 Pojemnik na sól
4 Dozownik detergentu
5 Dozownik nabłyszczacza

6 Tabliczka znamionowa
7 Filtry
8 Dolne ramię spryskujące
9 Górne ramię spryskujące
10 Blat roboczy

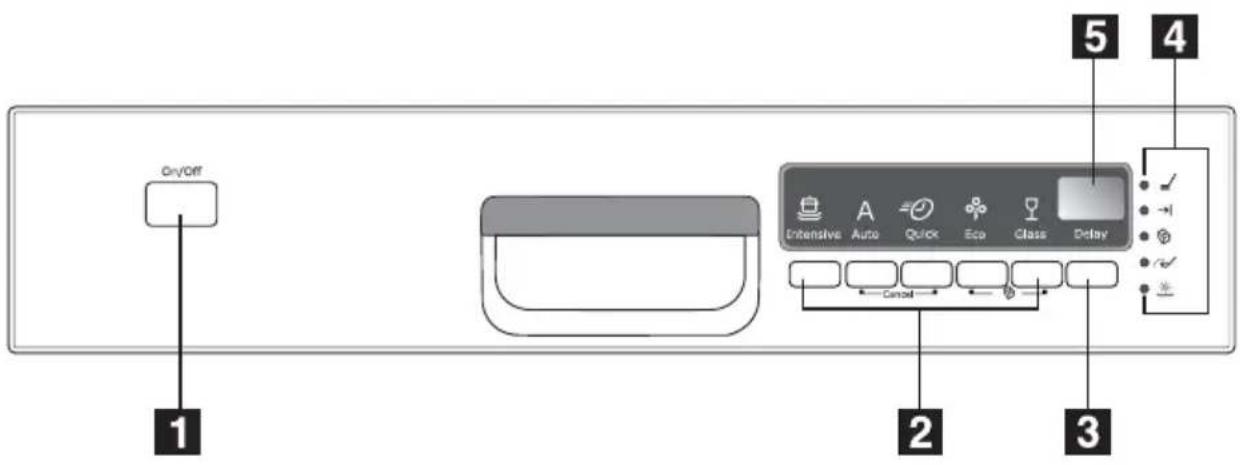

Panel sterowania

1 Przycisk Wł./Wył.
2 Przyciski wyboru programów
3 Przycisk opóźnienia rozpoczęcia programu (Delay)
4 Kontrolki
5 Wyświetlacz cyfrowy
6 Przyciski funkcyjne

Kontrolki
Program w toku	Zapala się po wybraniu programu i świeci się przez cały czas trwania programu zmywania. Gaśnie, gdy skończy się program zmywania.
Koniec	Zapala się, gdy skończy się program zmywania.
Funkcja "Multitab"	Sygnalizuje włączenie lub wyłączenie funkcji "Multitab". Patrz funkcja "Multitab".
Sól 1)	Zapala się, gdy skończy się sól do zmywarki.
Płyn nabłyszczający 1)	Zapala się, gdy skończy się płyn nabłyszczający.

1) Kontrolki soli i płynu nabłyszczającego nie świecą się nigdy podczas trwania programu zmywania, nawet jeśli konieczne jest uzupełnienie soli lub płynu nabłyszczającego.

Wyświetlacz cyfrowy

Na cyfrowym wyświetlaczu pokazują się następujące informacje:

- poziom twardości wody, na który nastawie nabyszczającego ( TYLKO , gdy aktywna ne jest zmiękczanie wody, jest funkcja "Multitab"),

• szacunkowy czas do zakończenia trwającego programu,

• włączenie lub wyłączenie dozownika płynu
  bry nałyszczającego ( TYLKO , gdy aktywna jest funkcja "Multitab"),

• z a k o ńczenie programu zmywania (na cyfrowym wyświetlaczu pojawi się zero),

• odliczanie do momentu opóźnionego startu,
• kody błędów dotyczące nieprawidłowości w pracy zmywarki.

Przyciski funkcji

Przy pomocy tych przycisków można usta- wić następujące funkcje:

• ustawianie poziomu zmiękczania wody,
• anulowanie programu zmywania lub ustawionego opóźnionego startu,
• włączenie lub wyłączenie funkcji "Multi-tab",
• włączenie lub wyłączenie dozownika płynu nabłyszczającego, gdy aktywna jest funkcja Multitab.

Tryb ustawiania

Wcisnąć przycisk Wł./Wył.; jeśli włączają się WSZYSTKIE kontrolki przycisków programów, urządzenie jest w trybie ustawiania.

Należy zawsze pamiętać, że podczas wykonywania czynności takich, jak:

Pierwsze użycie

Przed pierwszym użyciem zmywarki:

• Sprawdzić, czy podłączenia elektryczne i hydrauliczne zostały wykonane zgodne z instrukcją instalacji
• W y j ąć wszystkie elementy opakowania z urządzenia
  • Ustawienie zmiękczacza wody
• Włać 1 litr wody do zbiornika na sól, a następnie wsypać sól przeznaczoną do zmywarek

Ustawianie zmiękczacza wody

Zmywarka jest wyposażona w system zmiękczania wody, dzięki któremu możliwe jest usuwanie minerałów i soli z wody doprowadzanej do urządzenia, które mogą mieć szkodliwy lub negatywny wpływ na działanie zmywarki.

Im wyższa zawartość minerałów i soli, tym twardsza jest woda. Twardość wody jest mierzona w skali przeliczeniowej, w stopniach niemieckich, stopniach francuskich lub w mmol/l (milimolach na litr) (milimol na litr - międzynarodowa jednostka twardości wody).

– wybieranie programu zmywania,
– ustawianie poziomu zmiękczania wody,
– włączanie lub wyłączanie dozownika płynu nabłyszczającego,
urządzenie MUSI być w trybie ustawiania.

Wcisnąć przycisk Wł./Wył.; jeśli świeci się kontrolka jednego z programów, wciąż ustawiony jest ostatnio wykonywany lub ustawiony program. W takim przypadku, aby powrócić do trybu ustawiania, należy anulować program.

Anulowanie ustawionego lub trwającego programu

Jednocześnie wcisnąć i przytrzymać dwa przyciski B i C, dopóki nie zapalą się kontrolki wszystkich programów. Program został anulowany i urządzenie jest w trybie ustawiania.

- Włać płyn nabłyszczający

¡ Jeżeli chce użyć detergentów w formie tabletek typu: "3 w 1", "4 w 1", "5 w 1" itp., należy ustawić funkcję Multitab. (Patrz "Funkcja Multitab").

Zmiękczanie powinno być dopasowane do stopnia twardości wody na danym obszarze. W lokalnym zakładzie wodociągowym można uzyskać informację na temat twardości wody.

Zmiękczanie wody musi być ustawione obydwoma systemami regulacji: ręcznie, przy użyciu tarczy twardości wody oraz elektronicznie.

Twardość wody			Regulacja ustawienia twardości wody		Stoso-wanie soli
°dH	°TH	mmol/l	Ręczne	Elektroniczne
51 - 70	91 - 125	9,1 - 12,5	2	poziom 10	tak
43 - 50	76 - 90	7,6 - 9,0	2	poziom 9	tak
37 - 42	65 - 75	6,5 - 7,5	2	poziom 8	tak
29 - 36	51 - 64	5,1 - 6,4	2	poziom 7	tak
23 - 28	40 - 50	4,0 - 5,0	2	poziom 6	tak
19 - 22	33 - 39	3,3 - 3,9	2	poziom 5	tak
15 - 18	26 - 32	2,6 - 3,2	1	poziom 4	tak
11 - 14	19 - 25	1,9 - 2,5	1	poziom 3	tak
4 - 10	7 - 18	0,7 - 1,8	1	poziom 2	tak
< 4	< 7	< 0,7	1	poziom 1	nie

Ustawianie ręczne

i Zmywarka jest fabrycznie ustawiona na pozycję 2.

1. Otworzyć drzwiczki zmywarki.
2. Wyjąć dolny kosz ze zmywarki.
3. Obrócić tarczę twardości wody i ustawić ją na pozycji 1 lub 2 (patrz tabelka).
4. Włożyć dolny kosz.

Ustawianie elektroniczne

i Zmywarka jest fabrycznie ustawiona na poziom 5.

1. Nacisnąć przycisk Wł./Wył. Zmywarka musi być w trybie ustawiania.

Wsypywanie soli do zmywarki

Ostrzeżenie!

Należy stosować wyłącznie sól przeznaczona do zmywarek. Inne rodzaje soli, w szczególności sól kuchenna, mogą uszkodzić instalację zmiekczania wody w zmywarce. Na pełniać solą tuż przed rozpoczęciem jednego z pełnych programów zmywania. Dzięki temu zapobiegnie się rozsypaniu soli lub roz-

1. Nacisnąć i przytrzymać przyciski funkcji B i C, aż kontrolki przycisków funkcji A, B i C zaczną migać.
2. Wcisnąć przycisk funkcji A. Kontrolki przycisków funkcji B i C wyłączą się, podczas gdy kontrolka przycisku funkcji A będzie dalej migać. Na wyświetlaczu cyfrowym widoczny jest obecny poziom.

Przykłady:

$$ 5 L = \text { poziom } 5 $$

$$ 1 0 L \text { wyświetlany } = \text { poziom } 1 0 $$

1. Aby zmienić poziom, należy nacisnąć przycisk funkcji A. Każde wciśnięcie przycisku to zmiana o jeden poziom. (Wybór nowego poziomu, patrz karta)..

Przykłady: Jeśli obecny poziom to 5, wciśnięcie przycisku A jeden raz zmienia poziom na 6. Jeśli obecny poziom to 10, wciśnięcie przycisku A jeden raz zmienia poziom na 1.

1. Aby zapamiętać operację, należy wyłączyć zmywarkę wciskając przycisk Wł./Wył.

laniu słonej wody na dnie urządzenia, co mogłoby sprzyjać powstawaniu korozji.

Aby wsypać sól:

1. Otworzyć drzwiczki, wyjąć dolny kosz, zdjąć pokrywę pojemnika na sól.

2. Włać 1 litr wody do pojemnika (jest to konieczne jedynie przed nasypaniem soli za pierwszym razem).

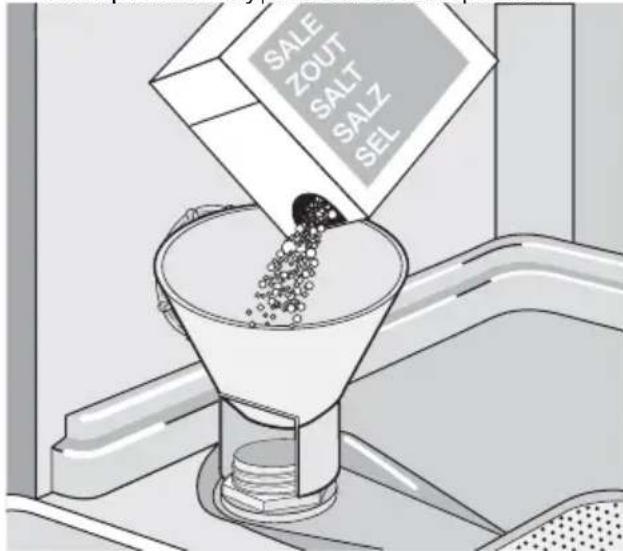

3. Przy pomocy lejka dostarczonego w komplecie wsypać sól aż do pełna.

1. Zakręcić pokrywę i sprawdzić, czy na gwincie lub na uszczelce nie pozostały resztki soli.

2. Dokręcić pokrywę, obracając zgodnie z ruchem wskazówek zegara aż do słyszalnego kliknięcia.

i Nie należy się przejmować, jeśli, podczas w}sypywania soli, z urządzenia wypływa woda. Jest to zjawisko normalne.

Kontrolka soli na panelu sterowania może pozostać włączona przez 2-6 godzin po uzupełnieniu soli, przy założeniu, że zmywarka jest przez ten czas włączona. Jeśli zastosowana sól rozpuszcza się dłużej, czas ten może być dłuższy. Nie ma to wpływu na działanie urządzenia.

Wlewanie płynu nabłyszczającego

Ostrzeżenie! Stosować jedynie markowe nabłyszczacze do zmywarek. Nigdy nie wlewać do dozownika nabłyszczacza żadnych innych substancji (np. środków do czyszczenia zmywarek, detergentów w płynie). Mogą one uszkodzić urządzenie.

i Nabłyszczacz zapewnia całkowite wypłukanie naczyń oraz wysuszenie bez plam i smug. Nabłyszczacz jest dodawany automatycznie podczas ostatniego płukania.

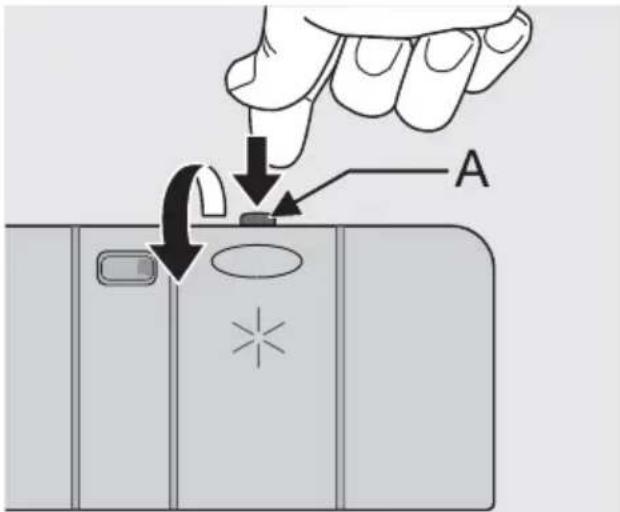

1. Otworzyć pojemnik wciskając przycisk (A).

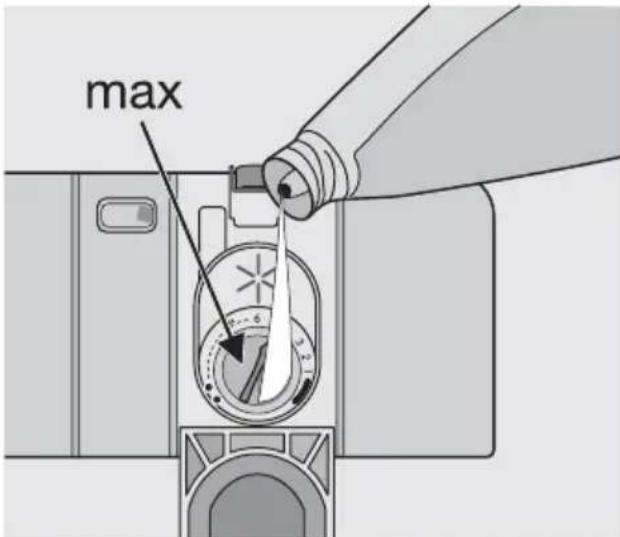

1. Włać płyn nabłyszczający do pojemnika. Maksymalny poziom płynu nabłyszczającego w pojemniku oznaczony jest za pomocą napisu "max".

Dozownik ma pojemność około 110 ml, co wystarcza na 16 do 40 programów zmywania, w zależności od wielkości ustawionej dozy.

1. Po każdym uzupełnieniu nabłyszczacza należy sprawdzić, czy pokrywa jest zamknięta.

i Starannie wytrzeć rozlany podczas na pełniania pojemnika nabłyszczaczem przy pomocy ściereczki, aby uniknąć nadmiernego wytwarzania piany podczas następnego zmywania.

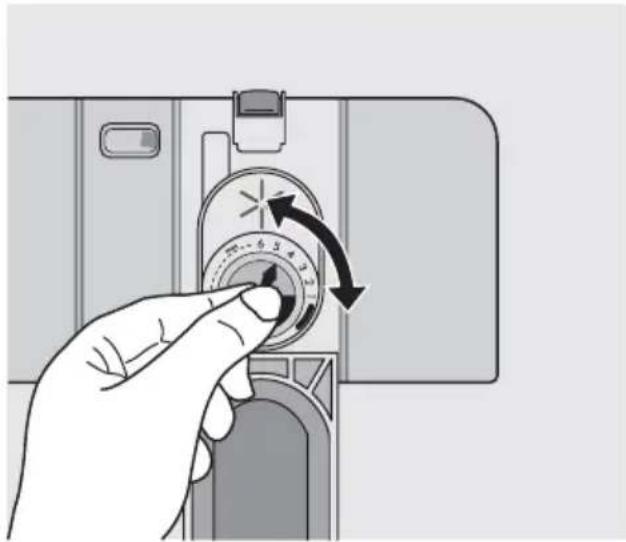

W zależności od wyników zmywania i suszenia należy wyregulować dawkę płynu nabłyszczającego przy pomocy pokrętła z 6 pozycjami (pozycja 1 - dawka minimalna, pozycja 6 - dawka maksymalna).

Dawka ustawiona fabrycznie to 4.

Jeśli po zmywaniu na naczyniach pozostają krople wody lub ślady kamienia, należy zwiększyć dawkę.

Jeśli na szklanych naczyniach i ostrzach noży pojawiają się białawe klejące smugi lub niebieskawa warstwa, zmniejszyć dawkę.

Codzienna eksploatacja

• Sprawdzić, czy nie ma konieczności uzupełnienia poziomu soli lub płynu nabły-szczającego w zmywarce.
• Włożyć naczynia i sztućce do zmywarki.
• W s y p a ć detergent.
• W y b r a ć program zmywania odpowiedni do sztućców i naczyń.
• R o z p o c z ać program zmywania.

Przydatne porady i wskazówki

W zmywarce nie można zmywać żadnych gąbek, ściereczek ani innych przedmiotów, które absorbują wodę.

- Przed włożeniem naczyń należy:

- Usunąć pozostałości jedzenia i inne resztki.

– Zmiękczyć resztki przypalonego jedzenia na patelniach

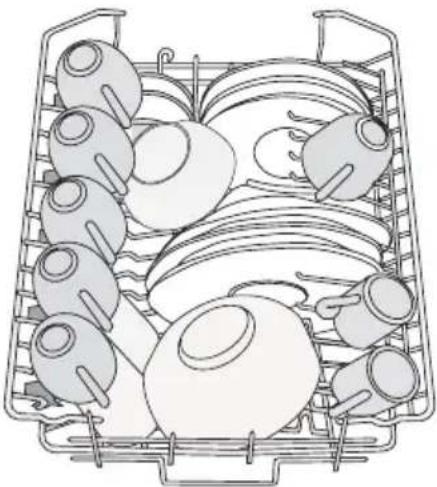

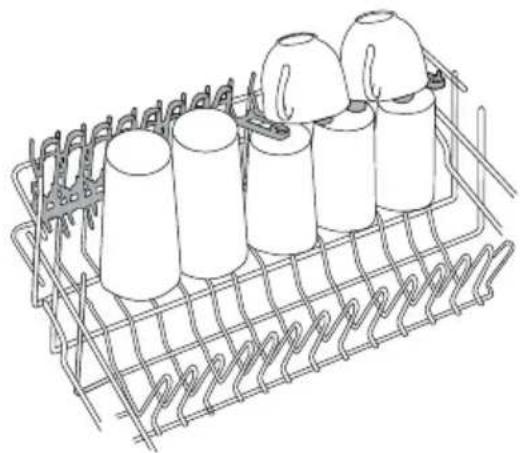

- Podczas wkładania naczyń i sztućców należy pamiętać, że:

– Naczynia i sztućce nie mogą blokować ramion spryskujących.

– Naczynia wkłęsłe, takie jak kubki, szklanki, garnki, itp., należy wkładać ot- worem do dołu, aby umożliwiać spływa- nie wody.
- Naczynia i sztućce nie mogą leżeć jedne na drugich i nie mogą się wzajemnie przykrywać.
- Aby uniknąć stłuczenia szkła, przedmioty szklane nie mogą się dotykać.

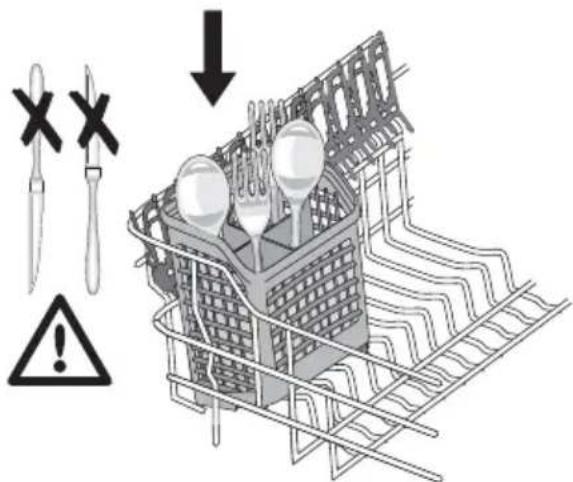

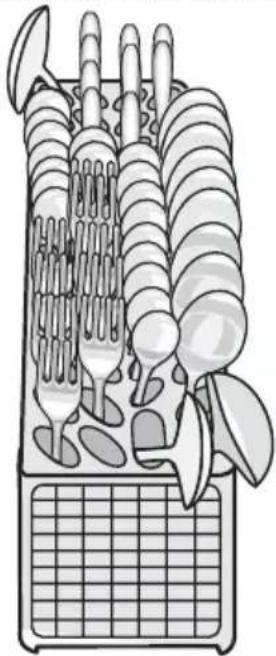

- Małe przedmioty należy wkładać do kosza na sztućce.

- Przedmioty plastikowe oraz patelnie teflonowe mają tendencję do zatrzymywania kropel wody i; nie schną one tak dobrze jak porcelana i przedmioty stalowe.

- Lekkie naczynia (np. miseczki plastikowe, itp.) powinny być wkładane do górnego kosza i tak ustawione, aby nie mogły się przesuwać.

Mycie naczyń/sztućców w zmywarce

nie należy zmywać:

• Sztućce z rączkami z drewna, rogu, porcelany, macicy perłowej.
• Przedmioty z plastiku nieodporne na ciepło.
• Stare sztućce z klejonymi częściami nieodpornymi na działanie temperatury.
  • Naczynia i sztućce spiekane.
• Przedmioty ze stopu Pewter lub miedzi.
  • Kryształołowiowy.
• Przedmioty stalowe nieodporne na rdzewienie.
• Deski drewniane.
• Przedmioty z włókien z tworzywa sztucznego.

można zmywać w ograniczonym zakresie:

• Zmywać kamionkę jedynie, jeśli dany wyrób jest dopuszczony przez producenta do mycia w zmywarkach.
• Wzory szkliwione mogą blednąć przy częstym myciu.
• Przedmioty ze srebra i aluminium mają tendencję do przebarwiania się podczas mycia: Pozostałości na przykład białka czy żółtka jajka, musztardy itp. często powodują odbarwienia i plamy na przedmiotach ze srebra. W związku z tym, należy natychmiast usuwać resztki żywności ze srebra, jeśli przedmioty te nie są myte od razu po użyciu.

Wkładanie sztućców i naczyń

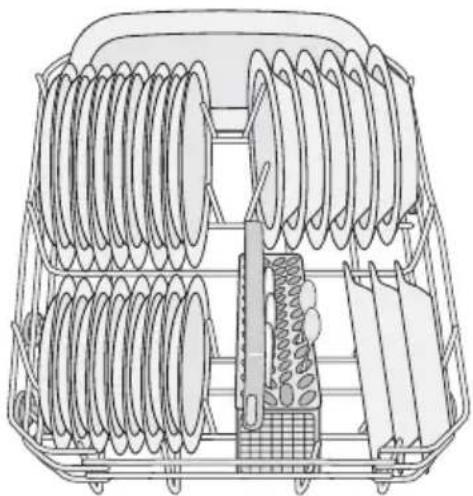

Kosz dolny

Dolny kosz jest przeznaczony dla rondli, pokrywek, talerzy, salaterek, sztućców, itp. Duże talerze i pokrywki powinny być wkładane na obrzeżach kosza, aby umożliwiać swobodne obracanie się ramion spryskujących.

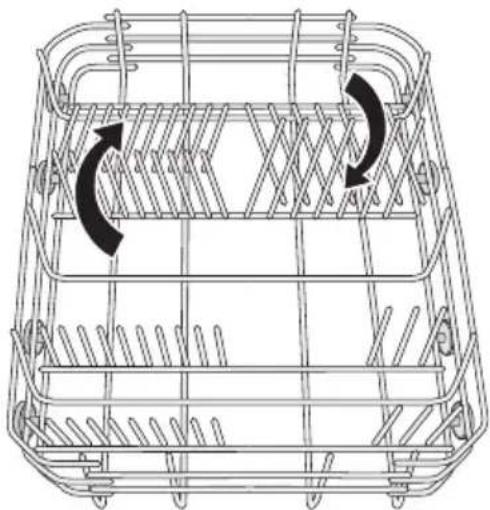

Rzędy metalowych kratek podtrzymujących naczynia można złożyć, aby umożliwiać włożenie garnków, patelni i mis.

Noże z długim ostrzem wkładane pionowo stanowią potencjalne zagrożenie. Długie i/lub ostrze sztućce, np. noże do mięsa, powinny być wkładane poziomo w górnym koszu. Należy uważać podczas wkładania i wyciągania ostrych przedmiotów, np. noży.

Widelce i łyżki należy wkładać do specjalnego wyjmowanego kosza na sztućce trzonkami w dół, a noże trzonkami w góre.

Jeśli z dna koszyka wystają trzonki sztućców co uniemożliwia obracanie się dolnego ramienia spryskującego, należy włożyć te sztućce trzonkami do góry.

Wymieszać łyżki z innymi sztućcami, aby nie przylegały do siebie.

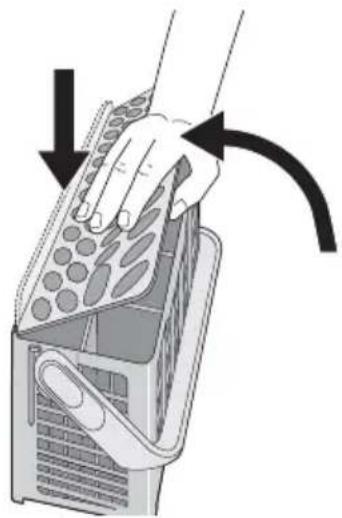

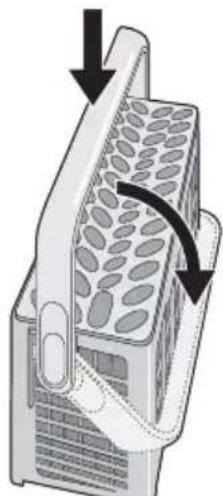

Aby ułatwić wkładanie koszyka na sztućce, zalecamy obniżenie jego uchwytu.

W celu uzyskania najlepszych rezultatów zmywania, zalecamy korzystanie z kratki na sztućce.

Jeśli liczba oraz rozmiar sztućców nie po- zwalają na zastosowanie kratki, można ją łat- wo ukryć.

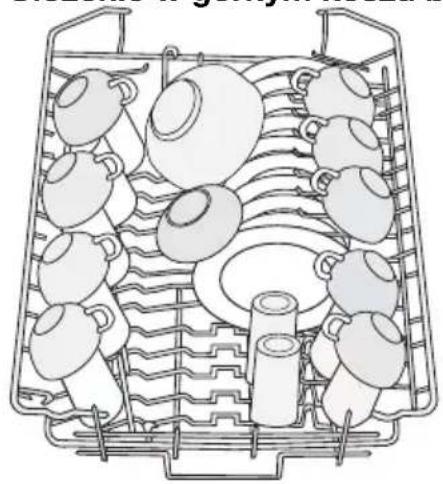

Górny kosz jest przeznaczony na talerze (de- serowe, spodki, talerze o średnicy do 24 cm), salaterki, filiżanki i szklanki.

Ułożyć naczynia na półkach na filiżanki i pod nimi tak, aby woda miała dostęp do wszystkich naczyń.

Kieliszki na wysokich nóżkach można zawiesić lub oprzeć, nóżkami do góry, na półkach na filiżanki.

Przy myciu wyższych naczyń półki na filiżanki można złożyć.

Mały koszyk na sztućce

Górny kosz jest wyposażony w mały koszyk na sztućce.

Uwaga! NIE WOLNO WKŁADAĆ NOŻY DO MAŁEGO KOSZYKA NA SZTUĆCE. ZAPOBIEGNIE TO USZKODZENIOM URZĄDZENIA.

Mały koszyk na sztućce może zostać umieszczony wyłącznie w przedniej części górnego kosza z lewej strony.

Wymiary sztućców, które można w nim umieścić zależą od pozycji górnego kosza. Patrz - poniższa tabela.

Wymiary sztućców w małym koszyku na sztućce
Górny kosz w podnie-sionej pozycji	maksymalnie 15 cm
Górny kosz w obniżo-nej pozycji	maksymalnie 20 cm

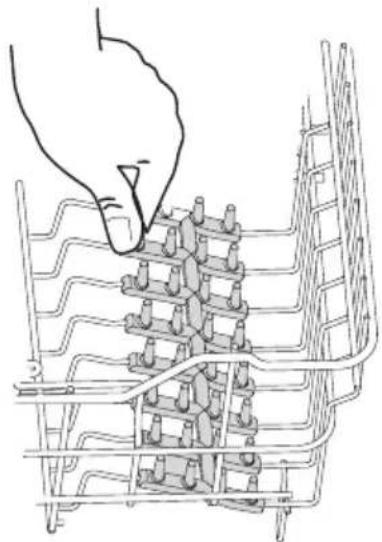

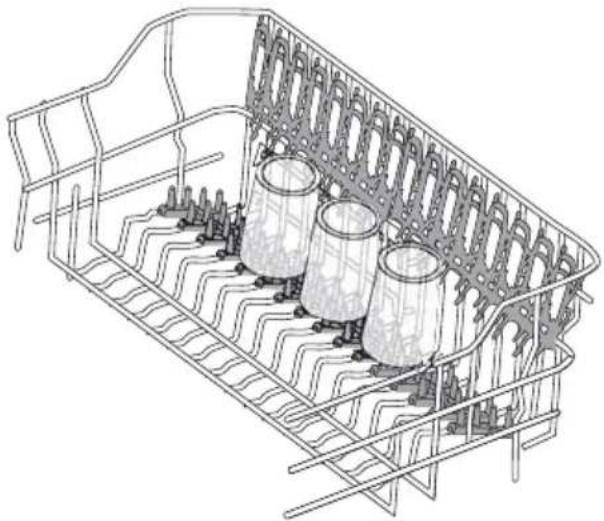

Miękkie kolce

Miękkie kolce powstrzymują naczynia szkłane przed przesuwaniem się podczas cyklu

zmywania oraz przy przesuwaniu górnego kosza.

Prawidłowe pozycje miękkich kolców wi- doczne są na rysunkach. Można je umieścić tylko po prawej stronie kosza. Po ustawieniu we właściwej pozycji, należy je docisnąć i upewnić się, że się nie przesuwaja.

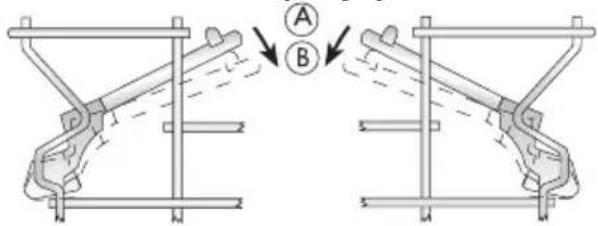

Regulowanie wysokości kosza górnego

Jeśli myte są bardzo duże talerze, można je wkładać do dolnego kosza po przesunięciu kosza górnego wyżej.

Maksymalna wysokość naczyń: kosz górny kosz dolny
Przy podnie-sionym koszu górnym	20 cm 31 cm
Przy obniżo-nym koszu górnym	24 cm 27 cm

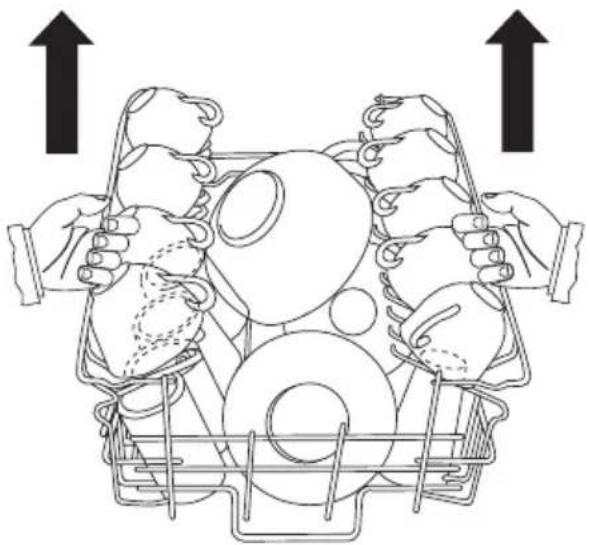

Aby przenieść kosz górny wyżej, należy:

1. Wysunąć kosz do oporu.
2. Ostrożnie podnieść oba boki kosza, upewniając się, że mechanizm zatrzasnął się w wyższym położeniu a kosz jest stabilny.

Stosowanie detergentu

Stosować jedynie detergenty przeznaczone do zmywarek. Proszę przestrzegać zaleceń producenta dotyczących dawkowania i przechowywania podanych na opakowaniu detergentów.

Nie dawać dawek większych niż przepisano. Dzięki temu zmniejsza się zanieczyszczenie środowiska.

Aby obniżyć kosz do oryginalnej pozycji należy:

1. Wysunąć kosz do oporu.
2. Ostrożnie podnieść oba boki kosza, i pozwolić, aby mechanizm opuścił się w dolne położenie, pewnie trzymając jednocześnie kosz.

Nie obniżać i nie podwyższać kosza tylko z jednej strony Gdy kosz jest w górnej pozycji, nie można korzystać z półek na filiżanki.

Po włożeniu naczyń do zmywarki należy zawsze zamykać drzwi, aby zapobiec ewentualnym wypadkom.

Wsypywanie detergentu

1. Otworzyć pokrywę.

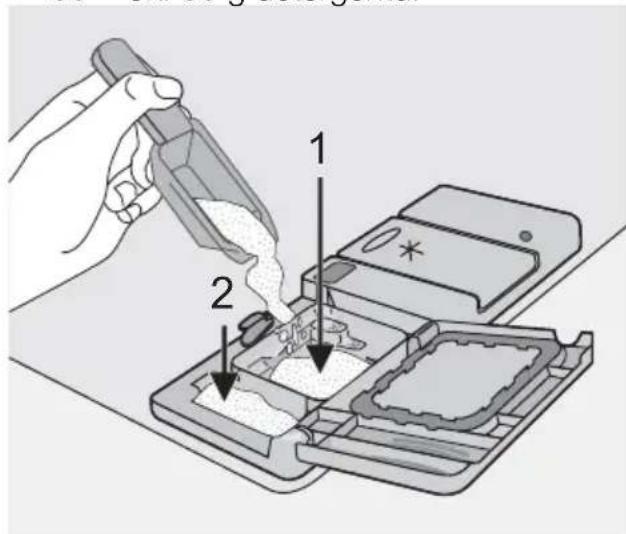

1. Wsypać proszek do dozownika detergentu (1). Oznaczenia poziomu dozowania:

20 = ok. 20 g detergentu

30 = ok. 30 g detergentu.

1. Wszystkie programy ze zmywaniem wstępnym wymagają wsypania dodatko-

Uniwersalna tabletka do zmywarki

Urządzenie jest wyposażone w funkcję "Multitab", która umożliwia stosowanie uniwersalnych tabletek do zmywarek.

Tabletki są detergentami łączącymi w sobie środek zmywający, środek nabłyszczający i sól. Mogą one również zawierać inne środki, w zależności od wybranego rodzaju tabletek ("3 w 1", "4 w 1", "5 w 1", itp...).

Sprawdzić, czy detergenty te są odpowiednie do danego stopnia twardości wody. Patrz instrukcja producenta.

Po wybraniu tej funkcji, będzie ona aktywna również dla wszystkich kolejnych programów zmywania.

wej porcji (5/10 g) detergentu do przeznaczonej na ten cel przegródki (2).

Detergent ten będzie zużyty podczas fazy zmywania wstępnego.

Stosując detergent w tabletkach; włożyć tabletkę do pojemnika (1)

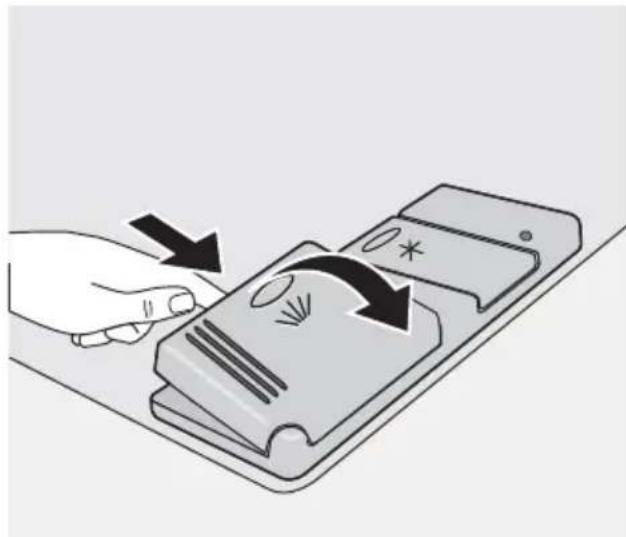

1. Zamknąć pokrywę i docisnąć ją, aż za- skoczy.

Czas rozpuszczania detergentu w tabletkach jest inny dla produktów od różnych producentów. W związku z tym niektóre detergenty w tabletkach nie osiągają pełnej mocy zmywania podczas krótkich programów. Dlatego, stosując detergent w tabletkach należy korzystać z dłuższych programów zmywania, aby zapewnić całkowite usunięcie resztek detergentu.

Po wybraniu tej funkcji, automatycznie wyłączony zostanie dopływ płynu nabłyszczającego oraz soli z dozowników, a kontrolki soli i płynu nabłyszczającego będą wyłączone.

Po wybraniu funkcji "Multitab" czas trwania programu może ulec zmianie. W takim przypadku informacje o czasie trwania programu będą na bieżąco aktualizowane na wyświetlaczu cyfrowym.

i Funkcję "Multitab" należy włączyć/wyłączyć przed uruchomieniem programu. Gdy program jest już włączony, funkcji "Multitab" NIE MOŻNA zmienić. Aby skasować funkcję "Multitab", należy anulować ustawiony program, a następnie wyłączyć funkcję "Multitab". W takiej sytuacji, należy ponownie ustawić program zmywania (i żądane opcje).

Włączanie/wyłączanie funkcji "Multitab"

Jednocześnie wcisnąć i przytrzymać dwa przyciski "Multitab" (przyciski funkcji D i E), dopóki nie zapali się kontrolka funkcji "Multi-tab". Oznacza to, że funkcja jest aktywna. Aby wyłączyć tę funkcję, należy ponownie wciskać te same przyciski, dopóki kontrolka odpowiadająca funkcji "Multitab" nie zgaśnie.

¡ Jeśli wyniki suszenia nie są zadowalające, zalecamy:

1. Napelnić dozownik płynu nabły- szczającego.
2. Włączyć dozownik płynu nabły- szczającego.
3. Ustawić dozowanie płynu nabły- szczającego na poziom 2.
4. Włączenie lub wyłączenie dozownika płynu nabłyszczającego jest możliwe jedynie wtedy, gdy aktywna jest funkcja "Multitab".

Włączenie/wyłączenie dozownika płynu nabłyszczającego

1. Wcisnąć przycisk Wł./Wył. Zmywarka musi być w trybie ustawiania.

2. Nacisnąć i przytrzymać przyciski funkcji B i C, aż kontrolki przycisków funkcji A, B i C zaczną migać.

3. Wcisnąć przycisk funkcji B. Kontrolki przycisków funkcji A i C wyłączą się, podczas gdy kontrolka przycisku funkcji B będzie dalej migać. Na wyświetlaczu cyfrowym pojawia się bieżące ustawienie.

0d	Dozownik płynu nabłyszczającego wyłączony
1d	Dozownik płynu nabłyszczającego włączony

1. Aby zmienić ustawienie, ponownie nacisnąć przycisk B a na wyświetlaczu cyfrowym pojawi się nowe ustawienie.

2. Aby zapamiętać operację, należy wyłączyć zmywarkę wciskając przycisk Wł./Wył.

i Chcąc powrócić do stosowania systemu standardowego detergentu, należy:

1. Wyłączyć funkcję "Multitab".
2. Ponownie napełnić dozowniki solą i płynem nabłyszczającym.
3. Ustawić twardość wody na najwyższy poziom i przeprowadzić 1 zwykły program zmywania bez wkładania naczyń.
4. Wyregulować ustawienia twardości wody odpowiednio do twardości na danym obszarze.
5. Wyregulować dozowanie płynu na-błyszczającego.

Wybór i uruchamianie programu zmywania

Wybrać program zmywania oraz opóźniony start przy lekko uchyłonych drzwiczkach. Program lub odliczanie czasu opóźnienia rozpoczyna się dopiero po zamknięciu drzwiczek. Do tego momentu można zmodyfikować ustawienia.

1. Sprawdzić, czy naczynia włóżono do koszy prawidłowo, a ramiona spryskujące mogą się swobodnie obracać.
2. Sprawdzić, czy zawór wody jest otwarty.

3. Wcisnąć przycisk Wł./Wył. Zmywarka musi być w trybie ustawiania.

4. Wcisnąć przycisk odpowiadający żądanemu programowi (patrz rozdział "Programy zmywania").

Po wybraniu programu zaświeci się odpowiadająca mu kontrolka.

Zapala kontrolka trwającego programu.

Zamknąć drzwi zmywarki. Program roz- pocznie się automatycznie.

Kontrolka trwającego programu pozo- staje włączona.

Ustawianie i uruchamianie programu z opóźnionym rozpoczęciem

1. Po wybraniu programu zmywania naciskać przycisk opóźnienia rozpoczęcia programu, dopóki na wyświetlaczu cyfrowym nie pojawią się pulsujące cyfry odpowiadające liczbie godzin opóźnienia. Rozpoczęcie wybranego programu zmywania można opóźnić w zakresie od 1 do 19 godzin.

2. Zamknąć drzwi zmywarki. Odliczanie czasu rozpocznie się automatycznie. Cyfry na wyświetlaczu przestaną pulsować i zaczną święcić światłem ciągłym.

3. Odliczanie czasu będzie zmniejszało się krokami co 1 godzinę.

4. Otwarcie drzwi przerywa bieg odliczania. Zamknąć drzwi. Odliczanie będzie kontynuowane od momentu przerwania.

5. Po upływie ustawionego czasu opóźnienia nastąpi samoczynne rozpoczęcie programu.

Gdy ustawiona jest funkcja opóźnienia rozpoczęcia programu, kontrolka Program w toku jest wyłączona. Po za- kończeniu odliczania program zmywania rozpocznie się automatycznie i zapali sie kontrolka Program w toku.

Wyboru programu zmywania oraz opóźnienia jego rozpoczęcia można dokonać również przy zamkniętych drzwiach. Po wciśnięciu przycisku programu użytkownik ma TYLKO 3 sekundy na wybranie innego programu lub opóźnienia rozpoczęcia programu. Po tych 3 sekundach wybrany program rozpoczyna się automatycznie.

Ostrzeżenie! Przerwanie lub anulowanie trwającego programu jest dozwolone JEDYNIE w razie absolutnej konieczności. Uwaga! Po otwarciu drzwiczek może wydostać się gorąca para. Ostrożnie otwierać drzwiczki.

Przerwanie trwającego programu zmywania

- O t w o r z y ć drzwi zmywarki; program zostanie zatrzymany. Zamknąć drzwi; pro-

gram rozpocznie się od momentu, w którym został przerwany.

- Wcisnąć przycisk Wł./Wył. Wyłączą się wszystkie kontrolki. Ponownie wcisnąć przycisk Wł./Wył.; program rozpocznie się od momentu, w którym został przerwany.

Anulowanie włączonego programu lub ustawionego opóźnienia rozpoczęcia programu

• Jednocześnie nacisnąć i przytrzymać dwa przyciski funkcyjne B i C, aż do włączenia kontrolek wszystkich programów.
• Anulowanie opóźnienia rozpoczęcia programu powoduje również anulowanie programu zmywania. W takim przypadku należy ponownie ustawić program zmywania.
• W przypadku wybrania nowego programu zmywania należy sprawdzić, czy w dozowniku jest detergent.

Zakończenie programu zmywania

• Zmywarka zatrzyma się automatycznie i zgaśnie kontrolka Program w toku.
• Zapali się kontrolka Koniec .
• Kontrolka zakończonego programu pozostanie włączona.

• Na wyświetlaczu cyfrowym pojawi się cyfra zero.

• Wyłączyć zmywarkę przyciskiem Wł./Wył.

• Otworzyć drzwi zmywarki i pozostawić je uchylone na kilka minut przed wyjęciem naczyń; dzięki temu mogą one nieco ostygnąć i lepiej wyschną.

Tryb czuwania

Jeśli urządzenie nie zostanie wyłączone po zakończeniu programu zmywania, automatycznie przejdzie ono w tryb czuwania. Tryb czuwania pozwala zmniejszyć zużycie energii.

Po upływie 3 minut od zakończenia programu wszystkie kontrolki zgasną, a na wyświetlaczu cyfrowym pojawi się jedna pozioma linia.

Nacisnąć jeden z przycisków (za wyjątkiem przycisku Wł./Wył.), aby przejść do trybu zakończenia programu.

Wyjmowanie naczyń ze zmywarki

• Gorące naczynia mogą się łatwo stłuc. Przed ich wyjęciem ze zmywarki należy odczekać, aż ostygną.
• Najpierw wyjmować naczynia z dolnego kosza, a potem z górnego; Dzięki temu krople wody z górnego kosza nie będą skapywać na naczynia w dolnym koszu.
• Woda może pojawić się na ściankach oraz drzwiczkach zmywarki, ponieważ stal nie-

rdzewna ochłodzi się do temperatury niższej niż naczynia.

Po zakończeniu programu mycia zaleca się odłączyć zmywarkę od zasilania i zakręcić zawór wody.

Programy zmywania

Programy zmywania

Program Stopień zabrudzenia		Rodzaj załadunku	Opis programu
Intensive	Bardzo zabrudzone	Naczynia stołowe, sztućce, garnki i patelnie	Mycie wstępneZmywanie zasadnicze do 70°C2 płukania pośredniePłukanie końcoweSuszenie
Auto^1)	Dowolny Naczynia stołowe, sztućce, garnki i patelnie		Mycie wstępneZmywanie zasadnicze do 45°C lub 70°C1 lub 2 płukania pośredniePłukanie końcoweSuszenie
Quick^2)	Średnio lub lekko zabrudzone	Naczynia stołowe i sztućce	Zmywanie zasadnicze do 60°CPłukanie końcowe
Eco^3)	Średnio zabrudzone	Naczynia stołowe i sztućce	Mycie wstępneZmywanie zasadnicze do 50°C1 płukanie pośredniePłukanie końcoweSuszenie
Glass	Średnio lub lekko zabrudzone	Delikatne naczynia i szkło	Zmywanie zasadnicze do 45°C1 płukanie pośredniePłukanie końcoweSuszenie

1) W trakcie programu zmywania "Auto", w oparciu o rozpoznawane zmętnienie wody, określany jest stopień zabrudzenia naczyń. Czas trwania programu oraz zużycie wody i energii mogą się zmienić. Zależy to od tego, czy urządzenie jest w pełni załadowane naczyniami czy też nie oraz od ich stopnia zabrudzenia. W trakcie zmywania zasadniczego urządzenie samoczynnie reguluje temperaturę wody.

2) Jest to program idealnie nadający się do codziennego użytku, gdy zmywarka nie jest całkowicie załadowana. Nadaje się wyśmienicie dla czteroosobowej rodziny, która zmywa tylko naczynia i sztućce po śniadaniu i obiedzie.

3) Program testowy dla ośrodków przeprowadzających testy

Parametry eksploatacyjne

Program Czas trwania (w minutach)1)	Pobór energii (w kWh)	Zużycie wody (w li-trach)
Intensive - 1,6 - 1,8 19 - 21
Auto - 0,8 - 1,3 10 - 19
Quick - 0,8 8
Eco - 0,8 - 0,9 12 - 13
Glass - 0,6 - 0,7 11 - 12

1) Na wyświetlaczu cyfrowym pojawia się informacja o długości trwania programu.

i Podane wartości zależą od ciśnienia i temperatury wody, zmian w napięciu za-

silania oraz ilości naczyń i mogą ulec zmianie.

Konserwacja i czyszczenie

Czyszczenie filtrów

Filtry należy okresowo sprawdzać i czyścić. Brudne filtry sprawiają, że wyniki zmywania są gorsze.

Ostrzeżenie! Przed rozpoczęciem czyszczenia filtrów, należy upewnić się, że urządzenie jest wyłączone.

1. Otworzyć drzwiczki i wyjąć dolny kosz.

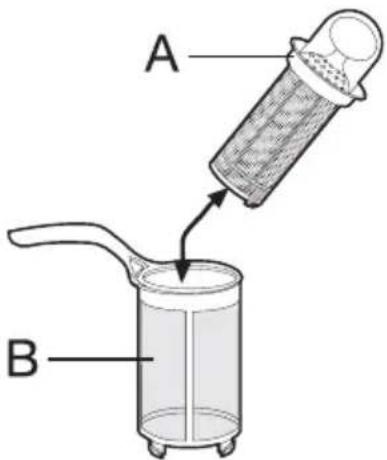

2. System filtrów zmywarki składa się z filtra zgrubnego (A), mikrofiltra (B) i filtra płaskiego. Odblokować system filtrów za pomocą rączki na mikrofiltrze.

1. Przekręcić rączkę o około 1/4 obrotu w kierunku przeciwnym do ruchu wskazówek zegara oraz wyjąć system filtrów

1. Chwycić filtr zgrubny (A) za uchwyt z ot-worem oraz wyjąć go z mikrofiltra (B).
2. Dokładnie przemyć wszystkie filtry pod bieżącą woda.
3. Wyjąć filtr płaski z podstawy komory zmywania i przemyć go dokładnie z obu stron.

1. Odpowiednio zamocować filtr płaski z powrotem na dole komory zmywania upewniając się, że dobrze pasuje.
2. Włożyć filtr zgrubny (A) do mikrofiltra (B) i docisnąć je razem.
3. Włożyć filtry z powrotem na miejsce i zablokować je, przekręcając rączkę. W

trakcie wykonywania tej czynności, należy dopilnować, aby filtr płaski przylegał do dna komory zmywarki.

i NIGDY nie należy używać zmywarki bez zamontowanych filtrów. Nieprawidłowe ponowne włożenie i zamo-cowanie filtrów pogarsza wyniki zmywania oraz może prowadzić do uszkodzenia urządzenia.
i NIGDY nie wolno wyjmować ramion spryskujących.

W razie zatkania otworów w ramionach spryskujących przez zanieczyszczenia należy je usunąć patyczkiem.

Czyszczenie zewnętrznych powierzchni

Oczyścić zewnętrzną powierzchnię urządzenia oraz panel sterowania wilgotną mokrą ściereczką. W razie potrzeby użyć neutralnego detergentu. Nigdy nie stosować materiałów ściernych, myjek ani rozpuszczalników (acetonu, trichloroetylenu itp.).

Czyszczenie wnętrza

Regularnie czyścić uszczelki drzwiowe, do- zownik płynu nabłyszczającego oraz dozow- nik detergentu mokrą ściereczką.

Zalecamy uruchomienie raz na 3 miesiące programu do mycia bardzo zabrudzonych

Co zrobić, gdy...

Zmywarka nie daje się uruchomić lub przestaje działać podczas używania.

Niektóre problemy są wynikiem niedopełnienia prostych czynności konserwacyjnych lub przeoczeń i można je rozwiązać stosując się do wskazówek podanych w niniejszej in-

naczyń, z użyciem detergentu, ale bez wkładania naczyń.

Dłuższe okresy nieużywania urządzenia

W przypadku nieużywania urządzenia przez dłuższy okres należy:

1. Odłączyć urządzenie od zasilania, a następnie zakręcić wodę.
2. Zostawić drzwiczki otwarte, aby zapobiec tworzeniu się nieprzyjemnych.
3. Pozostawić wnętrze urządzenia w czystym stanie.

Środki ostrożności dotyczące mrozu

Należy unikać umieszczania urządzenia w miejscu o temperaturze poniżej 0°C. Jeżeli nie można tego uniknąć, należy je opróżnić, zamknąć drzwiczki oraz odłączyć i opróżnić wąż doprowadzający wodę.

Przenoszenie urządzenia

W razie konieczności przeniesienia urządzenia (przeprowadzka, itd.), należy:

1. Wyjąć wtyczkę z gniazdka.
2. Zakręcić zawór wody.
3. Odłączyć węże doprowadzenia i spustu wody.
4. Wyjąć urządzenie wraz z wężami.
   Należy unikać przechylania urządzenia podczas transportu.

strukcji, bez konieczności kontaktowania się z lokalnym autoryzowanym serwisem.

Wyłączyć zmywarkę, otworzyć drzwiczki i przeprowadzić następujące zalecane działania korygujące.

Kody błędów i nieprawidłowe działanie

• ciągłe miganie kontrolki trwającego programu
  • ,10 Na wyświetlaczu cyfrowym pojawia się Nie można napełnić zmywarki wodą

Możliwa przyczyna i rozwiązanie

• Blokada zaworu wody lub zbyt duże osady kamienia.
  Przeczyścić zawór wody.
• Zawór wody jest zam knięty. Odkręcić zawór wody.
• Filtr (jeżeli występuje) w nakrętce węża w gwintowanym łączniku przy zaworze doprowadzenia wody jest zablokowany.
  Przeczyścić filtr w gwintowanym łączniku na wężu.
• Wąż doprowadzenia wody nie został prawidłowo poprowadzony, jest zagięty lub przygnie-ciony.
  Sprawdzić podłączenie węża doprowadzenia wody.

Kody błędów i nieprawidłowe działanie	Możliwa przyczyna i rozwiązanie
ciągłe miganie kontrolki trwającego programu„20 Na wyświetlaczu cyfrowym pojawia sięNie można spuścić wody ze zmywarki	O d p ływ jest zablokowany.Przeczyścić odpływ.Wąż spustu wody nie został właściwie ułożony, jest wygięty lub przygnieciony.Sprawdzić podłączenie węża spustu wody.
ciągłe miganie kontrolki trwającego programu„30 Na wyświetlaczu cyfrowym pojawia sięUruchomione zostało zabezpieczenie przed zalaniem	Zakręcić zawór wody i skontaktować się z lokalnym autoryzowanym serwisem.
Nieprawidłowe działanie	Możliwa przyczyna i rozwiązanie
Nie można włączyć programu	Drzwiczki zmywarki nie zostały prawidłowo zamknięte.Zamknąć drzwiczki.Urzadzenie nie zostało podłączone do zasilania.Włożyć wtyczkę do gniazdkaPrzepalony bezpiecznik w domowej instalacji elektrycznej.Wymienić bezpiecznik.Wybrane zostało opóźnione uruchomienie.W razie potrzeby natychmiastowego umycia naczyń, należy wyłączyć opóźnione uruchomienie.
po wykonaniu ww. kontroli, należy włączyć urządzenie.Program rozpocznie się od momentu, w którym został przerwany.W razie ponownego pojawienia się kodu błędu, należy skontaktować się z Autoryzowanym Serwisem.W razie pojawienia się innych kodów błędu, nieopisanych w powyższej tabeli, należy skontaktować się z Autoryzowanym Serwisem.Kontaktując się z autoryzowanym serwisem, należy podać model (Mod.), numer produktu (PNC) oraz jego numer seryjny (S.N.).	Informacje te można znaleźć na tabliczce znamionowej umieszczonej z boku na drzwiach zmywarki.Aby zapewnić łatwy dostęp do tych numerów, proponujemy ich zapisanie w tym miejscu:Model : ......Nr produktu : ......Nr seryjny : ......

Wyniki zmywania są niezadowalające
Naczynia są brudne	Wybrany został niewłaściwy program zmywania.Naczynia są ułożone w sposób uniemożliwiający dotarcie wody do wszystkich części powierzchni naczyń. Nie należy przeładowywać koszy.Ramiona spryskujące nie obracają się swobodnie z powodu niewłaściwego ułożenia naczyń.Filtry w podstawie komory zmywania są brudne lub niewłaściwie ustawione.Użyto za mało detergentu lub nie użyto go w ogółe.W przypadku kamienia na naczyniach; pojemnik na sól jest pusty lub wy-brano niewłaściwy poziom zmiękczania wody.Nieprawidłowe podłączenie węża spustowego.Nieprawidłowe zamknięcie pokrywy pojemnika na sól.
Naczynia są wilgot-ne i matowe	Nie zastosowano płynu nabłyszczającego.Dozownik płynu nabłyszczającego jest pusty.

Wyniki zmywania są niezadowalające

Na szklankach i na-czyniach widać smugi, mleczne pla-my lub niebieskawy nalot	Zmniejszyć dozowanie płynu nabłyszczającego.
Na szklankach i na-czyniach widać za-schnięte krople wo-dy	Zwiększyć dozowanie płynu nabłyszczającego.Przyczyną może być zastosowany detergent. Należy skontaktować z dia-łem obsługi klienta producenta detergentu.

Jeśli po wykonaniu wszystkich ww. kontroli urządzenie wciąż jest niesprawne, należy

skontaktować się z lokalnym punktem serwisowym.

Dane techniczne

Wymiary Szerokość		45 cm
	Wysokość	85 cm
	Głębokość	63 cm
Podłączenie elektryczne Napięcie - Moc całkowita - Bezpiecznik	Informacje dotyczące podłączenia elektrycznego znajdują się na tabliczce znamionowej na bocznej krawędzi drzwiczek zmywarki.
Ciśnienie doprowadzenia wody	Minimalny	0,05 MPa (0,5 bar)
	Maksymalnie	0,8 MPa (8 bar)
Pojemność		9 standardowych kompletów

Wskazówki dla ośrodków przeprowadzających testy

Testy na zgodność z normą PN-EN 60704 ależy przeprowadzać na całkowicie załadowanym urządzeniu i przy użyciu programu testowego (patrz "Programy zmywania").

Testy na zgodność z normą PN-EN 50242 należy przeprowadzać po napełnieniu zbior-

nika na sól i dozownika płynu nabłyszczającego odpowiednio solą i płynem nabłyszczającym oraz przy użyciu programu testowego (patrz "Programy zmywania").

Pełny załadunek: 9 standardowych kompletów

Ilość potrzebnego detergentu:	5 g + 20 g (typ B)
Ustawienie płynu nabłyszczającego	pozycja 4 (typ III)

i Próba MUSI zostać przeprowadzona:
• B E Z m i ękkich kolców
- BEZ małego koszyka na sztućce.
Te elementy należy WYJĄĆ z górnego kosza.

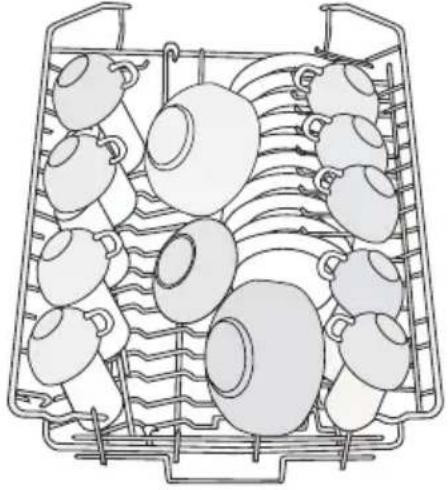

Ułożenie w górnym koszu bez salaterki

Ułożenie w górnym koszu z salaterką

Półki na filiżanki: pozycja A

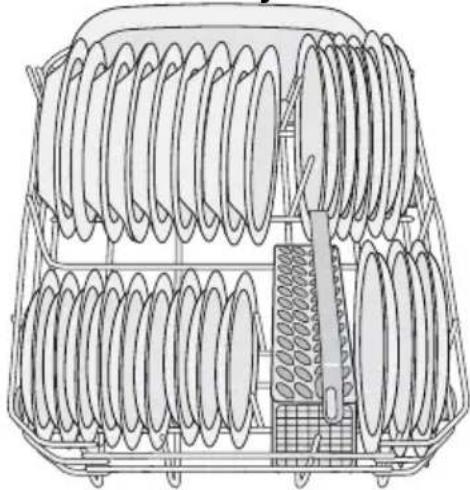

Ułożenie w dolnym koszu

Ostrzeżenie! Wszelkie prace elektryczne i/lub hydrauliczne wymagane w celu zainstalowania urządzenia powinny być wykonywane przez wykwalifikowanego elektryka i/lub hydraulika albo inną kompetentną osobę.

Zamocowanie pod blatem (blat kuchenny lub zlew)

Przed instalacją urządzenia należy zdjąć opakowanie.

Ułożenie w koszu na sztućce

Jeżeli to możliwe, należy umieścić urządzenie obok zaworu wody i spustu.

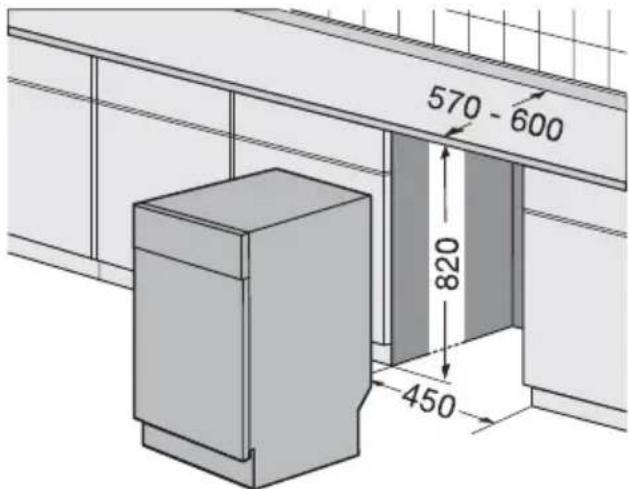

Po zdjęciu blatu roboczego urządzenie można zainstalować pod zlewem lub innym blatem, o ile wymiary wnęki odpowiadają wymiarom pokazanym na rysunku.

Należy postępować w następujący sposób:

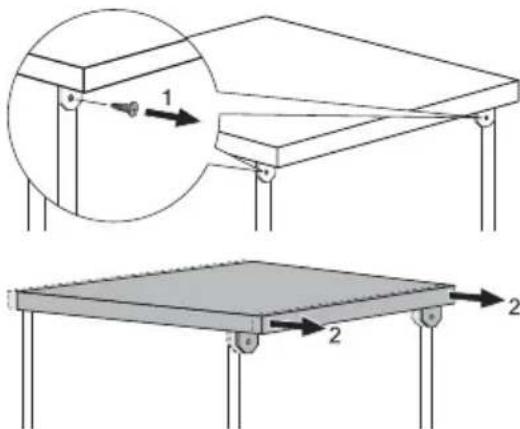

- Zdjąć blat roboczy urządzenia, odkręcając dwie tylne śruby (1), wyciągnąć blat od tyłu (2) i wysunąć go z przednich otworów, podnosząc go do góry (3).

Włożyć urządzenie po wyregulowaniu jego wysokości za pomocą regulowanych nóżek. Wkładając urządzenie, należy uważać, aby nie zaplątać i nie zgiąć węży doprowadzenia i spustu wody.

Podczas wszystkich czynności, w trakcie których osoba je przeprowadzająca ma dostęp do komponentów wewnętrznych, zmywarka musi być odłączona od źródła zasilania.

Przy instalowaniu zmywarki należy zapewnić do niej dostęp dla serwisanta (na wypadek konieczności dokonania naprawy).

W razie późniejszego używania zmywarki jako urządzenia wolnostojącego należy po- nownie założyć blat roboczy.

Cokół na wolnostojących urządzeniach nie podlega regulacji.

Poziomowanie

Dobre wypoziomowanie jest istotne dla prawidłowego zamykania i uszczelniania drzwi. W przypadku prawidłowego wypoziomowania urządzenia jego drzwi nie będą się o nic zahaczały.

W razie niemożności prawidłowego zamknięcia drzwi, należy poluzować lub dokręcić regulowane nóżki aż do idealnego wypoziomowania urządzenia.

Podłączenie do sieci wodociągowej

Podłączenie wody

Urządzenie można podłączyć zarówno do gorącej (maks. 60°), jak i do zimnej wody. Dzięki podłączeniu do gorącej wody można uzyskać znaczne zmniejszenie zużycia energii elektrycznej. Jednak zależy to od sposobu wytwarzania gorącej wody. (Zalecamy używanie alternatywnych źródeł energii, które są bardziej przyjazne dla środowiska, np. wykorzystanie energii słonecznej lub wiatrowej). Aby umożliwiać samodzielne wykonanie podłączenia, nakrętka węża zasilającego została zaprojektowana w ten sposób, że można ją przykręcić do króćca z gwintem 3/4" lub specjalnego szybkozłącza, jak np. Press-block.

Ciśnienie wody musi mieścić się w przedziale określonym w "Danych technicznych". Informacje na temat średniego ciśnienia wody w Państwa miejscu zamieszkania można uzyskać w miejscowych zakładach wodociągowych.

Przy podłączaniu, wąż doprowadzenia wody nie może być zaplątany ani zgnieciony.

Urządzenie zostało wyposażone w wąż do- prowadzający wodę oraz wąż spustowy, które mogą być poprowadzone w lewo lub w prawo po poluzowaniu nakrętki przy zmy-

warce, zależnie od wymogów instalacji. Aby uniknąć nieszczelności, należy właści- wie zamocować przeciwnakrętkę.

i Uwaga! NIE wszystkie modele zmywarek zostały wyposażone w węże doprowadzenia i spustu wody z nakrętkami przy zmywarce. W takim przypadku podany wyżej sposób instalacji nie jest możliwy.

Jeżeli urządzenie podłączane jest do nowych rur lub rur, które nie były przez dłuższy czas używane, przed podłączeniem węża doprowadzenia wody należy odkręcić wodę na kilka minut.

i NIE stosować węży używanych po- przednio ze starym urządzeniem.

i Urządzenie zostało wyposażone w zabezpieczenia uniemożliwiające powrót używanej w nim wody do systemu wody pitnej. Urządzenie spełnia wymogi przewidziane w odpowiednich przepisach hydraulicznych.

Wąż doprowadzający wodę z zaworem bezpieczeństwa

Po podłączeniu węża doprowadzającego wodę o podwójnych ściankach zawór bezpieczeństwa znajduje się obok zaworu wody. Z tego względu, wąż doprowadzenia wody znajduje się pod ciśnieniem wyłącznie po odkręceniu wody. Jeżeli podczas wykonywania tej czynności wąż zaczyna przeciekać, zawór bezpieczeństwa odcina bieżącą wodę. Przy instalowaniu węża doprowadzenia wody, należy dopilnować, aby:

• Przewód elektryczny do zaworu bezpieczeństwa znajdował się w wężu doprowadzenia wody z podwójnym zabezpieczeniem. Nie zanurzać węża doprowadzenia wody ani zaworu bezpieczeństwa w wodzie.
• W razie uszkodzenia węża doprowadzenia wody lub zaworu bezpieczeństwa, natychmiast odłączyć zasilanie.
• Wąż doprowadzający wodę może być wymieniony wyłącznie przez specjalistę lub serwisanta z autoryzowanego serwisu.

Ostrzeżenie! Urządzenie pod napięciem

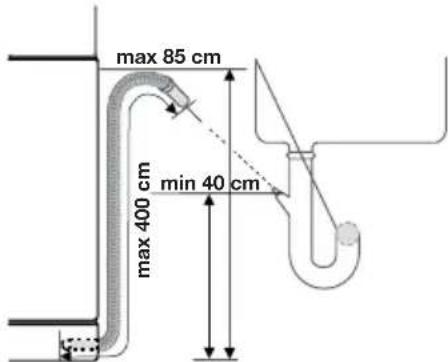

Podłączenie węża spustowego

Końcówkę węża spustowego można podłączyć w następujący sposób:

1. Do króćca na syfonie od zlewu, podcze-piając równocześnie wąż tuż pod po-wierzchnią blatu kuchennego. Zapobieg-nie to cofaniu się brudnej wody ze zlewu do urządzenia.
2. Do rury kanalizacyjnej, o średnicy wewnętrznej nie mniejszej niż 4 cm, połączonej bezpośrednio z syfonem i bez uszczelnienia.

Wąż spustowy może zostać skierowany na prawą lub lewą stronę zmywarki.

Należy dopilnować, aby wąż spustowy nie był zgięty ani zgnieciony, ponieważ może to uniemożliwić lub spowolnić spuszczanie wody.

Podczas spuszczania wody z urządzenia, w otworze odpływowym zlewu nie może być zatyczki, ponieważ mogłoby to spowodować zassanie wody z powrotem do urządzenia. W przypadku zastosowania przedłużacza węża spustowego, jego średnica wewnętrzna nie może być mniejsza od średnicy węża zmywarki.

Podobnie średnica wewnętrzna złączek używanych do podłączenia spustu wody nie może być mniejsza od wewnętrznej średnicy węża spustowego zmywarki.

W przypadku podłączenia węża spustowego do syfonu kolankowego, należy całkowicie usunąć plastikową membranę (A).

Jeśli membrana nie zostanie całkowicie usunięta, istnieje ryzyko odkładania się na niej resztek jedzenia wewnątrz króćca, co z biegiem czasu może doprowadzić do zablokowania odpływu wody ze zmywarki.

Nasze urządzenia zostały wyposażone w zabezpieczenia przed powrotem brudnej wody do urządzenia. Jeżeli w odpływie zlewu zamontowano zawór zwrotny, może on uniemożliwiać prawidłowe odprowadzanie wody ze zmywarki. Dlatego zalecamy jego usunięcie.
Aby zapobiec wyciekom wody, po zainstalowaniu należy sprawdzić szczelność połączeń hydraulicznych.

Podłączenie do sieci elektrycznej

Ostrzeżenie! Normy bezpieczeństwa wymagają podłączenia urządzenia do gniazda z przewodem ochronnym.

Przed pierwszym użyciem urządzenia należy sprawdzić, czy napięcie znamionowe oraz rodzaj zasilania podane na tabliczce znamionowej odpowiadają parametrom zasilania w miejscu, w którym urządzenie ma być zainstalowane. Na tabliczce znamionowej znajdują się informacje dotyczące wartości bezpiecznika

Należy zawsze podłączać urządzenie do prawidłowo zainstalowanego gniazdka z uziemionym bolcem ochronnym.

Nie wolno stosować przedłużaczy ani rozgałęziaczy. Grozi to niebezpieczeństwem pożaru w wyniku przegrzania.

W razie potrzeby należy wymienić gniazdko sieciowe. W razie potrzeby wymiany przewodu elektrycznego, należy skontaktować się z lokalnym autoryzowanym serwisem.

Po zainstalowaniu urządzenia należy zapewnić dostęp do wtyczki.

Nie wyjmować wtyczki z gniazdka ciągnąc za kabel. Zawsze ciągnąć za wtyczkę.

Producent nie bierze na siebie żadnej odpowiedzialności w przypadku niezastosowania się do powyższych wskazówek bezpieczeństwa.

Ochrona środowiska

Symbol na produkcie lub na opakowaniu oznacza, że tego produktu nie wolno traktować tak, jak innych odpadów domowych. Należy oddać go do właściwego punktu skupu surowców wtórnych zajmującego się złomowanym sprzętem elektrycznym i elektronicznym. Właściwa utylizacja i złomowanie pomaga w eliminacji niekorzystnego wpływu złomowanych produktów na środowisko naturalne oraz zdrowie. Aby uzyskać szczegółowe dane dotyczące możliwości recyklingu niniejszego urządzenia, należy skontaktować się z lokalnym urzędem miasta, służbami

oczyszczania miasta lub sklepem, w którym produkt został zakupiony.

Opakowanie

Materiały z opakowania są przyjazne dla środowiska i można je poddać recyklingowi. Elementy z tworzyw sztucznych posiadają odpowiednie oznaczenia, np. >PE <, >PS< itd. Materiały z opakowania należy wyrzucać do odpowiedniego pojemnika.

Ostrzeżenie! Jeśli urządzenie nie będzie już używane:

• Wyjąć wtyczkę z gniazdka.
• Odciąć przewód oraz wtyczkę i wyrzucić je.
• Usunąć zamek w drzwiczkach. Dzięki temu można zapobiec niebezpieczeństwu zamknięcia się dzieci wewnątrz urządzenia.
