EEA63300L - Zmywarka ELECTROLUX - Bezpłatna instrukcja obsługi

Typ produktu	Zmywarka do zabudowy
Wymiary (wys. x szer. x gł.)	82 cm x 60 cm x 55 cm
Waga netto	ok. 36 kg
Poziom hałasu	44 dB(A)
Klasa energetyczna	D (w skali A-G)
Roczne zużycie energii	260 kWh
Zużycie wody na cykl	10 L
Pojemność	10 kompletów
Liczba programów	6
Programy (przykładowo)	Eco 50°C, Auto, Szybki 30 min, Szkło, Mocny 70°C, Płukanie
Funkcje dodatkowe	Opóźniony start, System ochrony przed zalaniem AquaStop, Wskaźnik soli i nabłyszczacza, Zabezpieczenie przed dziećmi
Zabezpieczenie przed dziećmi	Tak, blokada przycisków
Punkty zużycia	Podłączenie do zimnej wody, ciśnienie 0.04-1.0 MPa
Napięcie zasilania	220-240 V, 50 Hz
Moc przyłączeniowa	2000 W
Długość przewodu zasilającego	1.5 m
Długość węża dopływowego	1.5 m
Długość węża odpływowego	1.5 m
Wysokość regulacji panelu przedniego	Tak, 820-870 mm
Sprawność mycia	Klasa A (wg normy EN 50242)
Sprawność suszenia	Klasa A
Pobór mocy w trybie czuwania	0.5 W
Pobór mocy w trybie wyłączenia	0.1 W
Rodzaj suszenia	Kondensacyjne - wymiennik ciepła
Typ silnika	Silnik inwerterowy AC
Materiał wnętrza	Stal nierdzewna
System filtracji	Samoczyszczący filtr z mikrositem
Zabezpieczenie przed przeciekiem	Tak, system AquaStop (podwójny wąż)
Regulacja nóżek	Tak, do poziomowania
Pojemność kosza górnego	Z regulacją wysokości
Kosz dolny	Z koszykiem na sztućce
Oświetlenie wewnętrzne	Brak

Często zadawane pytania - EEA63300L ELECTROLUX

Jak zainstalować zmywarkę Electrolux EEA63300L?

Instalacja musi być wykonana przez wykwalifikowanego instalatora. Należy podłączyć wąż dopływowy do zimnej wody, wąż odpływowy do kanalizacji oraz podłączyć do gniazdka 230V. Szczegóły w instrukcji montażu.

Jakie programy mycia ma zmywarka EEA63300L?

Dostępne programy: Eco (50°C), Auto, Szybki (30 min), Szkło, Mocny (70°C), Płukanie. Więcej informacji w instrukcji.

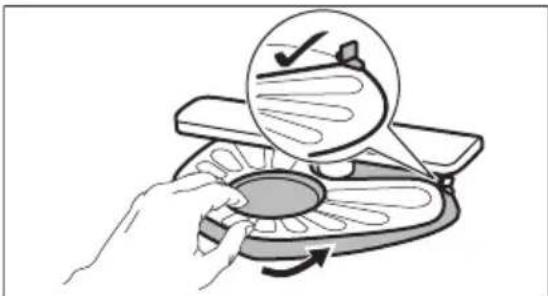

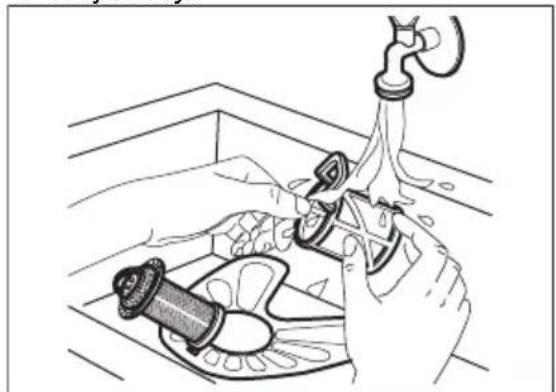

Jak wyczyścić filtr w zmywarce?

Wyjąć kosze, odkręcić filtr (cylinder i sitko) w kierunku przeciwnym do ruchu wskazówek zegara, wypłukać pod bieżącą wodą, a następnie zamontować z powrotem. Czynność powtarzać co miesiąc.

Co oznacza kod błędu E10?

Kod błędu E10 oznacza problem z poborem wody – sprawdź, czy kran jest otwarty, wąż dopływowy nie jest zagięty, a filtr węża jest czysty. Jeśli problem nie ustąpi, skontaktuj się z serwisem.

Jaka jest pojemność zmywarki EEA63300L?

Zmywarka pomieści 10 kompletów naczyń. Kosz górny ma regulację wysokości, a dolny kosz posiada koszyk na sztućce.

Czy zmywarka ma zabezpieczenie przed dziećmi?

Tak. Aby aktywować blokadę, naciśnij i przytrzymaj przycisk Start przez 3 sekundy. Rozlegnie się sygnał dźwiękowy i blokada zostanie włączona.

Jakie środki myjące stosować?

Należy używać specjalnych soli do zmywarek, nabłyszczacza oraz tabletek lub proszku. Sól i nabłyszczacz wsypać do odpowiednich pojemników, tabletkę do koszyka na detergenty.

Dlaczego zmywarka nie suszy naczyń?

Sprawdź, czy wybrano program z suszeniem, czy poziom nabłyszczacza jest odpowiedni, oraz czy nie ma blokady otwarcia drzwiczek. Jeśli problem występuje, przeczyść dysze spryskujące.

Jak odkamienić zmywarkę?

Użyj środka do odkamieniania zmywarek zgodnie z instrukcją na opakowaniu. Uruchom program w wysokiej temperaturze bez naczyń. Alternatywnie, można zastosować kwas cytrynowy.

Gdzie mogę znaleźć instrukcję obsługi w języku polskim?

Instrukcję można pobrać bezpłatnie ze strony elektrolux.pl lub z zaufanych serwisów internetowych. Jest dostępna w formacie PDF.

INSTRUKCJA OBSŁUGI EEA63300L ELECTROLUX

PL Instrukcja obsługi | Zmywarka

INSTALACJA

Witamy w świecie marki Electrolux! Dziękujemy za wybór naszego urządzenia.

Wskazówki dotyczące użytkowania, broszury, pomoc w rozwiązywaniu problemów oraz informacje dotyczące serwisu i napraw:

www.electrolux.com/support

Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejjszego powiadomienia.

SPIS TREŚCI

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA....3
2. INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA....5
3. OPIS PRODUKTU....7
4. PANEL STEROWANIA....7
5. WYBÓR PROGRAMU....8
6. USTAWIENIA PODSTAWOWE 11
7. PRZED PIERWSZYM UŻYCIEM.... 14
8. CODZIENNE UŻYTKOWANIE....15
9. WSKAZÓWKI I PORADY....17
10. PIELEGNACJA I CZYSZCZENIE....19
11. ROZWIAZYWANIE PROBLEMÓW....21
12. DANE TECHNICZNE.... 25
13. OCHRONA ŚRODOWISKA.... 26

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Przed instalacją i użyciem urządzenia należy dokładnie przeczytać dołączoną instrukcję. Producent nie odpowiada za obrażenia ani szkody wynikające z nieprawidłowej instalacji lub użytkowania. Instrukcję należy przechowywać w bezpiecznym i łatwo dostępnym miejscu do wykorzystania w przyszłości.

1.1 Bezpieczeństwo dzieci i osób o ograniczonych zdolnościach ruchowych

- Urządzenie mogą obsługiwać dzieci po ukończeniu ósmego roku życia oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, a także nieposiadające odpowiedniej wiedzy lub doświadczenia, jeśli będą one nadzorowane lub zostaną poinstruowane w zakresie bezpiecznego korzystania z urządzenia i będą

świadome związanych z tym zagrożeń. Dzieci w wieku poniżej 8 lat i osoby o znacznym stopniu niepełnosprawności nie powinny zbliżać się urządzenia, jeśli nie znajdują się pod stałym nadzorem.

• Dzieci należy pilnować, aby nie bawiły się urządzeniem.
• Przechowywać detergenty poza zasięgiem dzieci.
• Dzieci i zwierzęta domowe nie powinny zbliżać się do urządzenia, gdy otworzone są jego drzwi.
• Dzieci nie powinny zajmować się czyszczeniem ani konserwacją urządzenia bez odpowiedniego nadzoru.

1.2 Ogólne zasady bezpieczeństwa

• To urządzenie jest przeznaczone wyłącznie do zmywania naczyń i zastaw stołowych w gospodarstwie domowym.
• Urządzenie przeznaczone jest do użytku domowego w pomieszczeniach zamkniętych.
• Urządzenie można użytkować w biurach, pokojach hotelowych, pokojach w pensjonatach, domach dla gości w gospodarstwach rolnych i innych podobnych miejscach, gdzie użytkowanie nie przekracza średniego poziomu użytkowania w gospodarstwie domowym.
• Nie zmieniać parametrów technicznych urządzenia.
• Robocze ciśnienie wody (minimalne i maksymalne) musi mieścić się w granicach 0.05 (0.5) / 1 (10) MPa (bar).
• Maksymalna liczba kompletów naczyń wynosi 10.
• Nie należy pozostawiać otworzonych drzwi urządzenia, aby uniknąć ryzyka potknięcia się.
• Jeśli przewód zasilający uległ uszkodzeniu, aby uniknąć niebezpieczeństwa, należy zlecić jego wymianę producentowi urządzenia, autoryzowanemu centrum serwisowemu lub też innej kompetentnej osobie.

• OSTRZEŻENIE: Noże i inne przybory kuchenne z ostrymi końcówkami należy wkładać do kosza tak, aby były skierowane w dół lub ułożone poziomo.

• Przed przystąpieniem do konserwacji należy wyłączyć urządzenie i wyjąć wtyczkę przewodu zasilającego z gniazda.

• Do czyszczenia urządzenia nie wolno używać wody pod ciśnieniem ani pary wodnej.
• Jeśli podstawę urządzenia wyposażono w otwory wentylacyjne, nie należy ich zasłaniać np. wykładziną.
• Urządzenie należy podłączyć do instalacji wodociągowej za pomocą nowych dołączonych zestawów przewodów. Nie wolno używać starych przewodów.

2. INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA

2.1 Instalacja

OSTRZEŻENIE!

Urządzenie może zainstalować i podłączyć wyłącznie wykwalifikowana osoba.

• Usunąć wszystkie elementy opakowania.
• Nie instalować ani nie używać uszkodzonego urządzenia.
• Postępować zgodnie z dostarczonymi instrukcjami instalacji.
• Zachować ostrożność podczas przenoszenia urządzenia, ponieważ jest ono ciężkie. Należy zawsze zakładać rękawice ochronne i nosić obuwie zakrywające całe stopy.
• Nie instalować ani nie używać urządzenia w temperaturach poniżej 0°C.
• Zainstalować urządzenie w odpowiednim i bezpiecznym miejscu, które spełnia wymagania instalacyjne.
• Ze względów bezpieczeństwa nie należy uruchamiać urządzenia przed zainstalowaniem go w zabudowie.
• Jeśli panel meblowy nie jest zainstalowany, drzwi mogą się nieoczekiwanie zamknąć. Ostrożnie otworzyć drzwi urządzenia, aby uniknąć ryzyka obrażeń. Po zainstalowaniu należy upewnić się, że plastikowe pokrywy ochronne są zablokowane we właściwym położeniu. Uszkodzenia lub demontaż plastikowych pokryw po bokach drzwi mogą mieć wpływ na działanie urządzenia

i stwarzać zagrożenie odniesienia obrażeń. Jeśli plastikowa pokrywa jest uszkodzona, należy skontaktować się z autoryzowanym centrum serwisowym w celu jej wymiany.

2.2 Podłączenie elektryczne

OSTRZEŻENIE!

Występuje zagrożenie pożarem i porażeniem prądem elektrycznym.

• OSTRZEŻENIE: Urządzenie jest przeznaczone do instalacji/podłączenia do złącza uziemiającego w budynku.
• Upewnić się, że parametry na tabliczce znamionowej są zgodne z zasilaniem sieciowym.
• Należy używać wyłącznie prawidłowo zamontowanego gniazda elektrycznego z uziemieniem.
• Nie stosować rozgałęźników ani przedłużaczy.
• Nie dopuścić do uszkodzenia wtyczki i przewodu zasilającego. Jeśli konieczna jest wymiana, należy skontaktować się z autoryzowanym centrum serwisowym.
• Wtyczkę do gniazda elektrycznego włożyć dopiero po zakończeniu instalacji, upewniając się, że jest do niej swobodny dostęp.
• Odłączając urządzenie, nie należy ciągnąć za przewód zasilający. Należy zawsze ciągnąć za wtyczkę sieciową.

2.3 Podłączenie do sieci wodociągowej

OSTRZEŻENIE!

Zagrożenie porażeniem prądem.

• Uważać, aby nie uszkodzić węży wodnych.
• Przed podłączeniem do nowych rur, rur nieużywanych przez dłuższy czas, po naprawie lub instalacji nowych urządzeń (np. wodomierzy), należy otworzyć przepływ wody i odczekać, aż woda będzie czysta.
• Przy pierwszym użyciu i po nim sprawdzać, czy nie ma wycieków wody.
• W razie uszkodzenia węża dopływowego należy natychmiast zamknąć zawór wody i wyjąć wtyczkę z gniazda elektrycznego. W celu wymiany węża dopływowego należy skontaktować się z autoryzowanym punktem serwisowym.
• Utrata zasilania elektrycznego wyłącza system ochrony przed przekroczeniem poziomu wody, co zwiększa ryzyko zalania.
• Wąż dopływowy wyposażono w zawór bezpieczeństwa i osłonę z wewnętrznym przewodem zasilającym.

2.4 Sposób używania

• Produkty łatwopalne lub przedmioty należy przechowywać z dala od urządzenia.
• Detergenty do zmywarki są niebezpieczne. Należy przestrzegać wskazówek dotyczących bezpieczeństwa podanych na opakowaniu detergentu.
• Nie pić wody i nie bawić się wodą w urządzeniu.
• aby wyjąć naczynia, należy poczekać do zakończenia programu, ponieważ na naczyniach może pozostać detergent.
• Nie kłaść żadnych przedmiotów ani nie wywierać nacisku na otworzone drzwi urządzenia.
• Po otworzeniu drzwi w trakcie programu, z urządzenia może wydostać się gorąca para.

2.5 Naprawy

• Aby naprawić urządzenie, należy skontaktować się z autoryzowanym centrum serwisowym. Należy stosować wyłącznie oryginalne części zamienne.
• Samodzielna naprawa lub nieprofesjonalna naprawa może być niebezpieczna i może unieważnić gwarancję.
• Następujące części zamienne są dostępne przez co najmniej 7 lat po zakończeniu produkcji modelu: silnik, pompa obiegu i pompa opróżniająca, grzałki i elementy grzejne, w tym pompy ciepła, przewody i powiązane elementy, jak węże, zawory, filtry i elementy układu Aqua Stop, elementy konstrukcyjne i wewnętrzne związane z zespołem drzwi, układy elektroniczne, wyświetlacze elektroniczne, przełączniki ciśnieniowe, termostaty i czujniki, oprogramowanie i oprogramowanie układowe, w tym oprogramowanie do zerowania ustawień. Następujące części zamienne są dostępne przez co najmniej 10 lat po zakończeniu produkcji modelu: zawias i uszczelki drzwi, inne uszczelki, ramiona spryskujące, filtry odpływowe, wewnętrzne kosze i elementy wyposażenia z tworzywa, jak kosze i pokrywy. Dostępność części może być wydłużona w niektórych krajach. Więcej informacji można znaleźć na naszej witrynie internetowej.
• Niektóre części zamienne są dostępne tylko dla profesjonalnych warsztatów i mogą nie być odpowiednie dla danego modelu.
• Informacja dotycząca oświetlenia w urządzeniu i elementów oświetleniowych sprzedawanych osobno jako części zamienne: Zastosowane elementy oświetleniowe są przystosowane do pracy w wymagających warunkach fizycznych (temperatura, drgania, wilgotność) w urządzeniach domowych lub są przeznaczone do sygnalizacji stanu działania urządzenia. Nie są one przeznaczone do innych zastosowań i nie nadają się do oświetlania pomieszczeń domowych.

2.6 Utylizacja

OSTRZEŻENIE!

Występuje zagrożenie odniesieniem obrażeń ciała lub uduszeniem.

• Odłączyć urządzenie od źródła zasilania.
• Odciąć i wyrzucić przewód zasilający.
• Wymontować zatrzask drzwi, aby uniemożliwić zamknięcie się dzieci lub zwierząt w urządzeniu.

3. OPIS PRODUKTU

1 Górne ramiona spryskujące
2 Dolne ramię spryskujące
3 Filtry
4 Tabliczka znamionowa
5 Zbiornik soli
6 Otwór wentylacyjny

7 Dozownik płynu nabłyszczającego

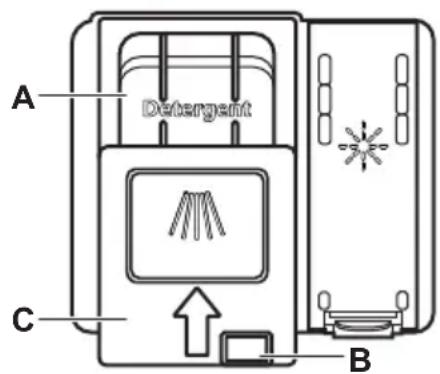

8 Dozownik detergentu
9 Dolny kosz
10 Górny kosz
11 Szuflada na sztućce

3.1 Beam-on-Floor

Beam-on-Floor wyświetla wiązkę światła na podłodze przed drzwiami urządzenia. Wyłącza się przy wyłączeniu urządzenia.

• Po uruchomieniu programu pojawia się czerwona wiązka światła. Pozostaje ona widoczna przez cały czas trwania programu.
• Po zakończeniu programu pojawia się zielona wiązka światła.
• Migająca czerwona wiązka światła sygnalizuje usterkę urządzenia.

4. PANEL STEROWANIA

1 Przycisk wł./wył. / Przycisk resetowania
2 Przycisk uruchomienia z opóźnieniem
3 Wyświetlacz
4 Pasek wyboru programu MY TIME
5 Przyciski opcji (EXTRAS)
6 Przycisk programu AUTO Sense

4.1 ECOMETER

ECOMETER pokazuje, jak wybór programu wpływa na zużycie wody i energii. Im więcej świeci się pasków, tym niższe jest zużycie. ECO wskazuje najbardziej przyjazny środowisku wybór programu dla średnio zabrudzonych naczyń.

4.2 Wskaźniki na wyświetlaczu

Wskaźnik Opis
	Wskaźnik poziomu płynu nabłyszczającego. Włącza się, gdy dozownik płynu nabłyszczającego wymaga uzupełnienia. Patrz Przed pierwszym użyciem.
	Wskaźnik poziomu soli. Włącza się, gdy zbiornik soli wymaga napełnienia. Patrz Przed pierwszym użyciem.
[0645]	Wskaźnik Machine Care. Włącza się, gdy niezbędne jest wyczyszczenie wnętrza urządzenia przy użyciu programu Machine Care. Patrz Pielęgnacja i czyszczenie.
	Wskaźnik fazy suszenia. Świeci się po wybraniu programu z fazą suszenia. Miga podczas fazy suszenia. Patrz Wybór programu.

5. WYBÓR PROGRAMU

5.1 MY TIME

Wybrać odpowiedni program na podstawie czasu jego trwania.

A. • Quick to najkrótszy program (30min), odpowiedni do zmywania świeżo i lekko zabrudzonych naczyń.

- Piłkanie wstępne (15min) to program przeznaczony do spłukiwania pozostałości potraw z naczyń. Zapobiega on powstawaniu nieprzyjemnego zapachu w urządzeniu. W tym programie nie stosować detergentu.

B. 1h to program odpowiedni do zmywania świeżo zabrudzonych i lekko przyschniętych naczyń.

C. 1h 30min to program przeznaczony do zmywania i suszenia średnio zabrudzonych naczyń.

D. 2h 40min to program odpowiedni do zmywania i suszenia mocno zabrudzonych naczyń.
E. ECO to najdłuższy program, zapewniający największą efektywność zużycia wody i energii elektrycznej podczas zmywania średnio zabrudzonych naczyń i sztućców. 1)

5.2 AUTO Sense

Przy tym programie urządzenie rozpoznaje stopień zabrudzenia oraz ilość naczyń. Następnie dostosowuje temperaturę i ilość wody oraz czas trwania zmywania naczyń.

5.3 EXTRAS

Wybrany program można dostosować do swoich potrzeb, włączając EXTRAS.

ExtraHygiene zapewnia lepszy efekt higieniczny dzięki utrzymywaniu przez co najmniej 10 minut temperatury 65–70°C podczas ostatniej fazy płukania.

Opcja ExtraPower zapewnia lepsze efekty zmywania w ramach wybranego programu. Opcja ta powoduje podniesienie temperatury i wydłużenie czasu zmywania.

GlassCare zapobiega uszkodzeniu delikatnych naczyń, zwłaszcza szklanych. Opcja ta zapobiega gwałtownym zmianom

temperatury zmywania w ramach wybranego programu i obniża ją do 45 °C.

5.4 Przegląd programów

Program Załadunek w zmywarce	Stopień za-brudzenia	Fazy programu EXTRAS
Quick Naczynia, sztuć-ce	Świeże	Zmywanie w temperaturze 50°CPlukanie pośredniePlukanie końcowe w tempera-turze 50°CAirDry 1)	ExtraPowerGlassCareExtraHygiene
Wszystko Wszystko		Mycie wstępne	NIE DOTYCZY
1h Naczynia, sztuć-ce	Świeże, lekko zaschnięte	Zmywanie w temperaturze 60°CPlukanie pośredniePlukanie końcowe w tempera-turze 50°CAirDry 1)	ExtraPowerGlassCareExtraHygiene
1h 30min Naczynia, sztuć-ce, garnki, patel-nie	Normalne, lekko zaschnięte	Zmywanie w temperaturze 60°CPlukanie pośredniePlukanie końcowe w tempera-turze 55°COsuszanieAirDry 1)	ExtraPowerGlassCareExtraHygiene
2h 40min Naczynia, sztuć-ce, garnki, patel-nie	Normalne lub mocno zabru-dzone, za-schnięte zabru-dzenia	Mycie wstępneZmywanie w temperaturze 60°CPlukanie pośredniePlukanie końcowe w tempera-turze 60°COSuszanieAirDry 1)	ExtraPowerGlassCareExtraHygiene
ECO Naczynia, sztuć-ce, garnki, patel-nie	Normalne	Mycie wstępneZmywanie w temperaturze 50°CPlukanie pośredniePlukanie końcowe w tempera-turze 60°COSuszanieAirDry 1)	ExtraPowerGlassCareExtraHygiene
Program Załadunek w zmywarce	Stopień za-brudzenia	Fazy programu EXTRAS
AUTO Sense Naczynia, sztuć-ce, garnki, patel-nie	Wszystko	Mycie wstępneZmywanie w temperaturze 50 - 60°CPlukanie pośredniePlukanie końcowe w tempera-turze 60°COsuszanieAirDry1)	NIE DOTYCZY
Machine Care Do czyszczenia wnętrza urządze-nia. Patrz Pielęgnacja i czyszcz- nie.		Czyszczenie w temperaturze 70°CPlukanie pośredniePlukanie końcoweAirDry1)	NIE DOTYCZY

1) Automatyczne otwieranie drzwi. Patrz rozdział „Ustawienia podstawowe”.

Parametry eksploatacyjne

Program 1) 2)	Woda (I) Energia (kWh) Czas trwania (min)
Quick 10.3 0.623 30
Płukanie wstępne 3.8 0.014 15
1h 10.0 0.770 60
1h 30min 10.4 0.858 90
2h 40min 10.5 0.974 160
ECO 9.9 0.673 240
AUTO Sense 10.5 0.942 170
Machine Care 9.2 0.659 60

1) Parametry eksploatacyjne mogą ulec zmianie w zależności od ciśnienia i temperatury wody, zmian w napięciu zasilania, użytych opcji, ilości naczyń oraz stopnia zabrudzenia.

2) Wartości podane dla programów innych niż ECO mają wyłącznie charakter poglądowy.

Informacja dla instytucji wykonujących testy

Aby uzyskać potrzebne informacje dotyczące przeprowadzania testów wydajności (np. zgodnie z normą EN60436 ), należy przesłać wiadomość e-mail na adres:

[e-mail]

W wiadomości należy podać numer produktu (PNC) z tabliczki znamionowej urządzenia.

Więcej informacji na temat zmywarki znajduje się w książce serwisowej dołączonej do urządzenia

6. USTAWIENIA PODSTAWOWE

Zależnie od potrzeb można skonfigurować urządzenie, zmieniając ustawienia podstawowe.

Numer Ustawienia Wartości		Opis1)
1 Twardość wody 1L – 10L (domyśl-nie: 5L)		Wyregulować poziom zmiękczania wody zależnie od twardości wody w danym rejonie.
2 Dawka płynu nabły-szczającego	0A – 8A (domyślnie: 5A)	Regulacja dozowania płynu nabłyszczającego zależ-nie od potrzeb.
3 Dźwięk zakończenia programu	OnOff (wartość domyśl-na)	Włączanie lub wyłączanie sygnału dźwiękowego za-kończenia programu.
4 Automatyczne ot-wieranie drzwi	On (wartość domyśl-na)Off	Włączanie lub wyłączanie AirDry.
5 Dźwięki przycisków On (wartość domyśl-na)Off		Włączenie lub wyłączenie dźwięku towarzyszącego naciskaniu przycisków.

1) Więcej szczegółowych informacji zawarto w tym rozdziale.

Ustawienia podstawowe można zmieniać w trybie ustawiania.

Gdy urządzenie jest w trybie ustawień, paski wskaźnika ECOMETER odpowiadają dostępnym ustawieniom. Po dokonaniu wyboru ustawienia odpowiadający mu pasek wskaźnika ECOMETER zaczyna migać.

Kolejność ustawień podstawowych przedstawionych w tabeli odpowiada kolejności ustawień na wskaźniku ECOMETER:

6.1 Tryb ustawień

Nawigacja w trybie ustawiania

Do nawigacji w trybie ustawiania służy pasek wyboru MY TIME.
    note right of A "My TIME"
    note right of C "A B C"

A. Przycisk Wstecz

B. Przycisk Ok

C. Przycisk Dalej

Przyciski Wstecz i Dalej umożliwiają przełączanie między ustawieniami podstawowymi i zmianę ich wartości.

Przycisk Ok umożliwia wybór wybranego ustawienia i potwierdzenie zmiany jego wartości.

Uruchamianie trybu ustawiania

Przed uruchomieniem programu można przejść do trybu ustawiania. Jest to niemożliwe podczas trwania programu.

Aby przejść do trybu ustawiania, należy nacisnąć jednocześnie i przytrzymać Quick ECO przez ok. 3 sekundy.

Zaświecą się kontrolki przycisków Wstecz, Ok i Dalej.

Zmiana ustawienia

Upewnić się, że urządzenie jest w trybie ustawiania.

1. Nacisnąć Wstecz lub Dalej, aby wybrać pasek wskaźnika ECOMETER odpowiadający żądanemu ustawieniu.

2. Pasek wskaźnika ECOMETER odpowiadający wybranemu ustawieniu zacznie migać.

3. Na wyświetlaczu pojawi się wartość wybranego ustawienia,

4. Nacisnąć Ok, aby przejść do ustawienia.

5. Pasek wskaźnika ECOMETER odpowiadający wybranemu ustawieniu zacznie świecić w sposób ciągły. Pozostałe paski będą wyłączone.

6. Wartość aktualnego ustawienia będzie migać.

7. Nacisnąć Wstecz lub Dalej, aby zmienić wartość.

8. Nacisnąć Ok, aby potwierdzić ustawienie.

- Nowe ustawienie zostanie zapisane.

- Urządzenie powróci do wyświetlania listy ustawień podstawowych.

1. Nacisnąć jednocześnie i przytrzymać

Quick i przez ok. 3 sekundy, aby wyjść z trybu ustawiania.

Urządzenie powróci do trybu wyboru programów.

Zapisane ustawienia pozostaną w pamięci do czasu ich ponownej zmiany.

6.2 Zmiękczacz wody

Zmiękczacz wody usuwa z wody substancje mineralne, które mogą negatywnie wpłynąć na efekty zmywania lub na pracę urządzenia.

Im wyższa zawartość substancji mineralnych, tym twardsza jest woda. Twardość wody jest mierzona w równoważnych skalach.

Ilość użytego zmiękczacza wody należy dostosować do stopnia twardości wody doprowadzonej do urządzenia. To dostosowanie jest konieczne niezależnie od rodzaju użytego detergentu, aby zapewnić dobre wyniki zmywania i utrzymać aktywny wskaźnik soli. Wskazówek dotyczących twardości wody doprowadzanej do urządzenia może udzielić miejscowy zakład wodociągowy. Domyślnym ustawieniem fabrycznym jest poziom 5.

i

Tabletki wieloskładnikowe zawierające sól nie są wystarczająco skuteczne, aby zmiękczyć twardą wodę.

Twardość wody

Stopnie nie-mieckie (°Dh)	Stopnie fran-cuskie (°fH)	mmol/l mg/l (ppm) Stopnie	Clarka	Poziom zmięk-czania wody
47 - 50 84 - 90 8.4 - 9.0 835 - 904 58 - 63 10
43 - 46 76 - 83 7.6 - 8.3 755 - 834 53 - 57 9
37 - 42 65 - 75 6.5 - 7.5 645 - 754 46 - 52 8
29 - 36 51 - 64 5.1 - 6.4 505 - 644 36 - 45 7
23 - 28 40 - 50 4.0 - 5.0 395 - 504 28 - 35 6
19 - 22 33 - 39 3.3 - 3.9 325 - 394 23 - 27 5
15 - 18 26 - 32 2.6 - 3.2 255 - 324 18 - 22 4
11 - 14 19 - 25 1.9 - 2.5 185 - 254 13 - 17 3
4 - 10 7 - 18 0.7 - 1.8 70 - 184 5 - 12 2
<4 <7 <0.7	<70	<5	1

Zmiękczacz wody przechodzi proces automatycznej regeneracji. 2)

6.3 Dozowanie płynu nabłyszczającego

Płyn nabłyszczający umożliwia wysuszenie naczyń bez smug i plam. Jest on automatycznie podawany podczas fazy płukania gorącą wodą. Można ustawić ilość podawanego płynu nabłyszczającego.

Gdy komora na płyn nabłyszczający jest pusta, włącza się wskaźnik płynu nabłyszczającego, informując o konieczności uzupełnienia płynu. Jeśli podczas stosowania wyłącznie tabletek wieloskładnikowych efekty suszenia są zadowalające, można wyłączyć dozownik i wskaźnik. Jednak aby zapewnić najlepsze efekty suszenia, należy zawsze używać płynu nabłyszczającego i pozostawić włączony wskaźnik płynu nabłyszczającego.

Aby wyłączyć dozownik i wskaźnik płynu nabłyszczającego, należy ustawić dozowanie na wartość 0A.

6.4 Dźwięk zakończenia

Można włączyć lub wyłączyć sygnał dźwiękowy, który jest emitowany po zakończeniu programu.

Sygnały dźwiękowe sygnalizują również nieprawidłowe działanie urządzenia. Tych sygnałów dźwiękowych nie można wyłączyć.

6.5 AirDry

Funkcja AirDry poprawia skuteczność suszenia. Podczas fazy suszenia drzwi

otwierają się automatycznie i pozostają otworzone. Wyłączenie tej funkcji może zmniejszyć skuteczność suszenia.

Funkcja AirDry włącza się automatycznie we wszystkich programach z wyjątkiem programu Płukanie wstępne.

Czas trwania fazy suszenia i otworzenia drzwi zależy od wybranego programu i opcji.

Gdy funkcja AirDry powoduje otworzenie drzwi, na wyświetlaczu pojawia się informacja o pozostałym czasie trwania programu.

UWAGA!

Nie należy zamykać drzwi urządzenia w ciągu 2 minut od ich automatycznego otworzenia. Może to spowodować uszkodzenie urządzenia.

Po otworzeniu drzwi przez funkcję AirDry, wskazanie wyświetlacza Beam-on-Floor może być częściowo niewidoczne. Aby upewnić się, że program się zakończył, należy sprawdzić wskazanie na panelu sterowania.

6.6 Dźwięki przycisków

Naciskaniu przycisków na panelu sterowania towarzyszy dźwięk klikania. Dźwięk ten można wyłączyć.

7. PRZED PIERWSZYM UŻYCIEM

1. Dostosować poziom zmiękczania wody odpowiednio do twardości wody.
2. Napełnić zbiornik na sól.
3. Napełnić dozownik płynu nabłyszczającego.
4. Otworzyć zawór wody.
5. Uruchom program Quick z detergentem, aby usunąć wszelkie pozostałości z procesu produkcji. Nie umieszczać naczyń w koszach.

Po uruchomieniu programu urządzenie zacznie aktywować żywicę w zmiękczaczu wody – może to potrwać do 5 minut. Faza zmywania rozpocznie się dopiero po zakończeniu tego procesu. Procedura jest powtarzana okresowo.

7.1 Pojemnik na sól

UWAGA!

Stosować wyłącznie sól do regeneracji zmywarek. Nie używać soli kuchennej.

Sól aktywuje żywicę w zmiękczaczu wody oraz zapewnia dobre efekty zmywania podczas codziennej eksploatacji.

Sposób napełniania zbiornika soli

1. Obrócić pokrywkę zbiornika soli w lewo i ją wyjąć.
2. Należy włać 1 litr wody do pojemnika na sól (tylko za pierwszym razem).
3. Napełnić pojemnik na sól 1 kg soli (do pełna).

1. Ostrożnie potrząsnąć lejkiem, trzymając go za uchwyt, aby opróżnić go ze wszystkich granulek.

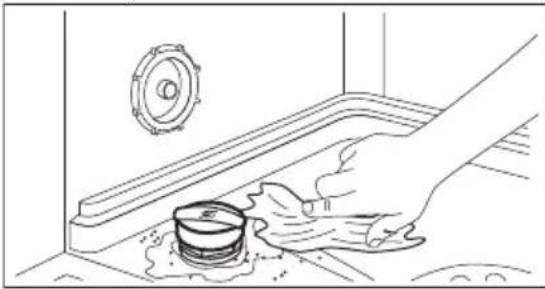

2. Usunąć sól wokół otworu zbiornika soli.

1. Obrócić pokrywkę pojemnika na sól zgodnie z ruchem zegara, aby zamknąć pojemnik.

UWAGA!

Podczas napełniania zbiornika soli może się z niego wydostawać woda i sól. Aby zapobiec korozji, należy napełnić zbiornik soli, a następnie natychmiast rozpocząć pełny cykl zmywania detergentem.

7.2 Napełnianie dozownika płynu nabłyszczającego

UWAGA!

Komora (C) jest przeznaczona wyłącznie do dozowania płynu nabłyszczającego. Nie napełniać jej detergentem.

UWAGA!

Należy stosować wyłącznie płyn nabłyszczający przeznaczony do zmywarek.

1. Nacisnąć element zwalniający (A), aby otworzyć pokrywę (B).

2. Włać płyn nabłyszczający do dozownika (C), aż osiągnie poziom oznaczenia „FILL”.

3. Rozlany płyn nabłyszczający należy zetrzeć chłonną szmatką, aby zapobiec powstaniu zbyt dużej ilości piany.

4. Zamknąć pokrywę. Upewnić się, że pokrywa zablokowała się.

8. CODZIENNE UŻYTKOWANIE

1. Otworzyć zawór wody.
2. Nacisnąć i przytrzymać, aż urządzenie się włączy.
3. Napełnić zbiornik soli, jeśli jest pusty.
4. Napełnić dozownik płynu nabłyszczającego, jeśli jest pusty.
5. Załadować kosz.
6. Dodać detergent.
7. Wybrać i uruchomić program.
8. Po zakończeniu programu zamknąć zawór wody.

8.1 Stosowanie detergentu

UWAGA!

Stosować wyłącznie detergent przeznaczony do zmywarek.

1. Nacisnąć przycisk zwalniający (B), aby otworzyć pokrywę (C).
2. Umieścić detergent w przegródce (A). Można używać detergentu w tabletkach, w proszku lub w żelu.
3. Jeśli program przewiduje fazę zmywania wstępnego, należy umieścić niewielką ilość detergentu na wewnętrznej stronie drzwi urządzenia.
4. Zamknąć pokrywę. Upewnić się, że pokrywa zablokowała się.

i

Informacje dotyczące dozowania detergentu znajdują się w instrukcji producenta umieszczonej na opakowaniu produktu. Zwykle 20-25 ml detergentu żelowego nadaje się do zmywania średnio zabrudzonych naczyń.

i

Nie nalewać do komory (A) więcej niż 30 ml detergentu żelowego.

8.2 Wybór i uruchamianie programu przy użyciu paska wyboru MY TIME

1. Przesunąć palcem wzdłuż paska wyboru MY TIME, aby wybrać odpowiedni program.
2. Zaświeci się kontrolka wybranego programu.
3. Wskaźnik ECOMETER pokaże poziom zużycia wody i energii.

4. Wyświetlacz wyświetli czas trwania programu.

5. W razie potrzeby włączyć odpowiednią opcję EXTRAS.

6. Zamknąć drzwi urządzenia, aby uruchomić program.

8.3 Wybór i uruchamianie programu Plukanie wstępne

1. Aby wybrać Piłukanie wstępne, należy nacisnąć i przytrzymać przez 3 sekundy.
2. Zaświeci się kontrolka przycisku.
3. Wskaźnik ECOMETER pozostanie wyłączony.

4. Wyświetlacz wyświetli czas trwania programu.

5. Zamknąć drzwi urządzenia, aby uruchomić program.

8.4 Włączanie EXTRAS

Opcje należy zawsze włączać przed uruchomieniem programu. Opcji nie można włączyć ani wyłączyć podczas trwania programu. Nie wszystkie opcje są ze sobą zgodne.

1. Wybrać program, używając paska wyboru MY TIME.

2. Nacisnąć przycisk wybranej opcji, aby ją włączyć.

3. Zaświeci się kontrolka przycisku.

4. ECOMETER i czas trwania programu są aktualizowane.

i

Włączenie opcji często zwiększa zużycie wody, energii i czas trwania programu.

8.5 Uruchamianie programu AUTO Sense

1. Nacisnąć . AUTO Sense

2. Zaświeci się kontrolka przycisku.

3. Wyświetlacz wyświetli najdłuższy możliwy czas trwania programu.

4. Zamknąć drzwi urządzenia, aby uruchomić program.

Urządzenie wykrywa rodzaj ładunku i odpowiednio dostosowuje cykl zmywania. Podczas trwania cyklu kilkakrotnie włączają się czujniki i wstępnie określony czas trwania programu może ulec skróceniu.

8.6 Opóźnienie rozpoczęcia programu

1. Wybrać program.

2. Nacisnąć kilkakrotnie, aż na wyświetlaczu pojawi się żądany czas opóźnienia (od 1 do 24 godzin).

Zaświeci się kontrolka przycisku.

1. Zamknąć drzwi urządzenia, aby uruchomić odliczanie.

Podczas odliczania nie można zmienić czasu opóźnienia ani wybranego programu.

Po zakończeniu odliczania czasu nastąpi uruchomienie programu.

8.7 Anulowanie opóźnienia rozpoczęcia programu w trakcie odliczania

Nacisnąć ⓘ przytrzymać przez około 3 sekundy.

Urządzenie powróci do trybu wyboru programów.

i

Po anulowaniu opóźnienia rozpoczęcia programu należy ponownie wybrać program.

8.8 Anulowanie trwającego programu

Nacisnąć ⓘ przytrzymać przez około 3 sekundy.

Urządzenie powróci do trybu wyboru programów.

i

Przed uruchomieniem nowego programu należy upewnić się, że w dozowniku znajduje się detergent.

8.9 Otworzenie drzwi podczas pracy urządzenia

Otworzenie drzwi w trakcie działania programu powoduje zatrzymanie urządzenia. Może mieć to wpływ na zużycie energii i czas trwania programu. Po zamknięciu drzwi urządzenie kontynuuje pracę od momentu jej przerwania.

Po otworzeniu drzwi na dłużej niż 30 sekund podczas fazy suszenia bieżący program zostanie zakończony. To się nie stanie, jeśli drzwi otworzono przy użyciu funkcji AirDry.

8.10 Funkcja Auto off

Funkcja ta oszczędza energię, wyłączając urządzenie, gdy nie jest ono używane.

Funkcja uruchamia się automatycznie:

• Po zakończeniu programu.
• Po upływie 5 minut, jeśli nie uruchomiono programu.

8.11 Zakończenie programu

Po zakończeniu programu na wyświetlaczu widoczne jest wskazanie 0:00.

Funkcja Auto off automatycznie wyłącza urządzenie.

Wszystkie przyciski są nieaktywne z wyjątkiem przycisku wł./wył.

9.1 Informacje ogólne

Stosowanie się do poniższych wskazówek pozwoli zapewnić optymalne efekty zmywania i suszenia w codziennej eksploatacji oraz przyczyni się do ochrony środowiska.

• Mycie naczyń w zmywarce zgodnie z instrukcją obsługi zwykle wiąże się z mniejszym zużyciem wody i energii niż ręczne mycie naczyń.
• Aby oszczędzać wodę i energię należy ładować zmywarkę do pełna. Aby uzyskać najlepsze efekty zmywania, należy układać przedmioty w koszach zgodnie z instrukcją obsługi i nie przeciązać koszy.
• Nie płukać wstępnie naczyń ręcznie. Zwiększa to zużycie wody i energii. W razie potrzeby wybrać program z fazą zmywania wstępnego.
• Przed umieszczeniem naczyń w urządzeniu usunąć z nich większe resztki potraw oraz opróżnić kubki i szklanki.
• Upewnić się, że przedmioty w koszach nie stykają się ze sobą ani się nie zasłaniają. Tylko wtedy woda będzie mogła dotrzeć do wszystkich naczyń.
• Ustawić odpowiedni program dla określonego rodzaju naczyń i stopnia ich zabrudzenia. ECO zapewnia największą efektywność zużycia wody i energii.
• Aby zapobiec osadzaniu się kamienia wewnątrz urządzenia:
  – W razie potrzeby napełniać zbiornik soli.
  – Używać zalecanych dawek detergentu i płynu nabłyszczającego.
  – Upewnić się, że bieżący poziom zmiękczania wody odpowiada twardości doprowadzanej wody.
• Postępować zgodnie z instrukcją w rozdziale „Pielęgnacja i czyszczenie”.

9.2 Stosowanie soli, płynu nabłyszczającego i detergentu

• Należy stosować wyłącznie sól, płyn nabłyszczający i detergent do zmywarek. Inne produkty mogą uszkodzić urządzenie.
• Aby zapewnić optymalne efekty zmywania i suszenia, do twardej i bardzo twardej wody zaleca się stosowanie zwykłego detergentu do zmywarek (proszku, żelu lub tabletek bez dodatkowych składników), płynu nabłyszczającego i soli.
• Detergent w tabletkach nie rozpuszcza się całkowicie w trakcie krótkich programów. Zaleca się stosowanie tabletek przy długich programach, aby zapobiec osadzaniu się detergentu na naczyniach.
• Zawsze używać odpowiedniej ilości detergentu. Użycie niewystarczającej ilości detergentu może skutkować niezadowalającymi efektami zmywania i obecnością osadu lub plam na naczyniach w związku wysoką twardością wody. Użycie zbyt dużej ilości detergentu przy miękkiej lub zmiękczonej wodzie skutkuje pozostaniem resztek detergentu na naczyniach. Dostosować ilość detergentu do twardości wody. Postępować zgodnie ze wskazówkami podanymi na opakowaniu detergentu.
• Zawsze używać odpowiedniej ilości płynu nabłyszczającego. Niewystarczająca ilość płynu nabłyszczającego powoduje pogorszenie efektów suszenia. Użycie zbyt dużej ilości płynu nabłyszczającego powoduje powstanie niebieskawego nalotu na naczyniach.
• Sprawdzić, czy poziom zmiękczania wody jest prawidłowy. Jeśli poziom jest zbyt wysoki, zwiększona ilość soli w wodzie może spowodować rdzewienie sztućców.

9.3 Postępowanie w przypadku zaprzestania korzystania z tabletek wieloskładnikowych

Przed rozpoczęciem stosowania oddzielnie dozowanego detergentu, soli i płynu nabłyszczającego należy wykonać poniższe czynności:

1. Ustawić najwyższy poziom zmiękczania wody.
2. Upewnić się, że zbiornik soli oraz dozownik płynu nabłyszczającego są pełne.
3. Uruchomić program Quick. Nie dodawać detergentu ani nie umieszczać naczyń w koszach.
4. Po zakończeniu programu ustawić stopień zmiękczania wody odpowiednio do twardości wody doprowadzanej do urządzenia.
5. Wyregulować dozowanie płynu nabłyszczającego.

9.4 Przed rozpoczęciem programu

Przed rozpoczęciem programu upewnić się, że:

• Filtry są czyste i prawidłowo zainstalowane.
• Pokrywka zbiornika soli jest mocno dokręcona.
• Ramiona spryskujące nie są zatkane.
• W zmywarce znajduje się sól do zmywarek i płyn nabłyszczający (chyba że stosowane są wieloskładnikowe tabletki z detergentem).
• Ułożenie naczyń i przyborów kuchennych w koszach jest prawidłowe.
• Program jest odpowiedni do danego rodzaju załadunku i stopnia zabrudzenia.
• Użyto odpowiedniej ilości detergentu.

9.5 Załadunek koszy

- Należy zawsze używać całej powierzchni kosza.

• W urządzeniu należy zmywać wyłącznie przedmioty przystosowane do mycia w zmywarce.
• Nie myć następujących materiałów w zmywarce: drewno, róg, cyna, miedź, aluminium, delikatna porcelana i niezabezpieczona stal węglowa. Może to spowodować pęknięcia, odkształcenia, odbarwienia lub rdzewienie.
• Nie myć w urządzeniu przedmiotów, które mogą pochłaniać wodę (gąbki, ściereczki).
• Wklęsłe naczynia (kubki, szklanki i miski) układać dnem do góry.
• Upewnić się, że szklanki nie stykają się ze sobą.
• Lekkie lub plastikowe przedmioty należy wkładać do górnego kosza. Upewnić się, że naczynia nie przemieszczają się swobodnie.
• Sztućce i małe przedmioty należy wkładać do szuflady na sztućce.
• Przed uruchomieniem programu upewnić się, że ramiona spryskujące mogą się swobodnie obracać.

9.6 Opróżnianie koszy

1. Przed wyjęciem naczyń ze zmywarki poczekać, aż wystygną. Gorące naczynia łatwo ulegają uszkodzeniu.
2. Najpierw wyjmować naczynia z dolnego kosza, a potem z górnego.

i

Po zakończeniu programu na wewnętrznych powierzchniach urządzenia ciągle może pozostawać woda.

10. PIELEGNACJA I CZYSZCZENIE

OSTRZEŻENIE!

Przed przystąpieniem do czynności konserwacyjnych innych niż uruchomienie programu Machine Care należy wyłączyć urządzenie i wyjąć wtyczkę przewodu zasilającego z gniazda sieciowego.

Brudne filtry i niedrożne ramiona spryskujące pogarszają efekt zmywania. Należy regularnie sprawdzać te elementy i w razie potrzeby je wyczyścić.

10.1 Machine Care

Machine Care to program, który zapewnia optymalne efekty czyszczenia wnętrza urządzenia. Usuwa osady z kamienia i tłuszczu.

Gdy urządzenie wykryje potrzebę czyszczenia, zaświeci się wskaźnik Uruchomić program Machine Care, aby wyczyścić wnętrze urządzenia.

Uruchamianie programu Machine Care

Przed uruchomieniem programu należy oczyścić filtry i ramiona spryskujące.

1. Użyć preparatu odkamieniającego lub czyszczącego przeznaczonego specjalnie do zmywarek. Postępować zgodnie ze wskazówkami na opakowaniu. Nie umieszczać naczyń w koszach.

2. Nacisnąć jednocześnie i przytrzymać i przez ok. 3 sekundy.

Zaczną migać wskaźniki 📋. 📋+ Wyświetlacz wyświetl i czas trwania programu.

1. Zamknąć drzwi urządzenia, aby uruchomić program.

Po zakończeniu programu wskaźnik zgaśnie.

10.2 Czyszczenie wnętrza

• Wnętrze urządzenia należy czyścić miękką, wilgotną szmatką.
• Nie używać produktów ściernych, myjek do szorowania, ostrych narzędzi, silnych środków chemicznych, szorstkich myjek ani rozpuszczalników.
• Raz w tygodniu czyścić drzwi i gumową uszczelkę, .
• Aby zapewnić wydajność urządzenia, należy co najmniej raz na dwa miesiące stosować środki czyszczące przeznaczone specjalnie do zmywarek. Należy ściśle przestrzegać wskazówek umieszczonych na opakowaniu produktu.
• W celu zapewnienia optymalnych efektów czyszczenia należy uruchomić program Machine Care.

10.3 Usuwanie ciał obcych

Po każdym użyciu zmywarki należy sprawdzić filtry i osadnik. Ciała obce (np. kawałki szkła, plastiku, kości lub wykałączki itp.) powodują zmniejszenie skuteczności zmywania i mogą spowodować uszkodzenie pompy opróżniającej.

UWAGA!

Jeśli nie można usunąć ciał obcych, należy skontaktować się z autoryzowanym centrum serwisowym.

1. Rozmontować zespół filtrów zgodnie ze wskazówkami zawartymi w tym rozdziale.
2. Usunąć ręcznie wszelkie ciała obce.
3. Zmontować filtry zgodnie ze wskazówkami zawartymi w tym rozdziale.

10.4 Czyszczenie obudowy

• Czyścić urządzenie za pomocą wilgotnej szmatki.
• Używać wyłącznie neutralnych detergentów.
• Nie używać produktów ściernych, myjek do szorowania ani rozpuszczalników.

10.5 Czyszczenie filtrów

System filtrów składa się z 3 części.

1. Obrócić filtr (B) przeciwnie do ruchu wskazówek zegara i wyjąć go.

1. Wymontować filtr (C) z filtra (B).

2. Wyjąć filtr płaski (A).

3. Umyć filtry.

1. Upewnić się, że w osadniku lub wokół jego krawędzi nie ma pozostałości żywności ani zanieczyszczeń.

2. Z powrotem włożyć filtr płaski (A). Upewnić się, że jest prawidłowo umieszczony pod 2 prowadnicami.

1. Z powrotem zamontować filtry (B) i (C).
2. Z powrotem włożyć filtr (B) do filtra płaskiego (A). Obrócić zgodnie z ruchem wskazówek zegara, aż się zablokuje.

Nieprawidłowe położenie filtrów może skutkować niezadowalającymi efektami zmywania i uszkodzeniem urządzenia.

10.6 Czyszczenie dolnego ramienia spryskującego

1. Aby wyjąć dolne ramię spryskujące, pociągnąć je do góry.

1. Umyć ramię spryskujące pod bieżącą wodą. Za pomocą spiczastego przedmiotu, np. wykałaczki, usunąć zabrudzenia z otworów. Przepłukać otwory wodą, aby usunąć zanieczyszczenia z wnętrza.
2. Aby z powrotem zamontować ramię spryskujące, wcisnąć je do dołu.

10.7 Czyszczenie górnych ramion spryskujących

Górne ramiona spryskujące są umieszczone pod górnym koszem. Ramiona spryskujące (B) zakłada się w kanale (A) przy użyciu elementów mocujących (C).

1. Całkowicie wysunąć górny kosz.
2. Aby odłączyć ramię spryskujące, należy obróć element mocujący zgodnie z ruchem wskazówek zegara.

1. Umyć ramię spryskujące pod bieżącą wodą. Za pomocą spiczastego przedmiotu, np. wykałączki, usunąć zabrudzenia z otworów. Przepłukać otwory wodą, aby usunąć zanieczyszczenia z wnętrza.
2. Aby z powrotem zainstalować ramię spryskujące, należy umieścić element mocujący w ramieniu spryskującym i zamocować go w kanale, obracając przeciwnie do ruchu wskazówek zegara. Upewnić się, że element mocujący zatrzasnął się we właściwym miejscu.

11. ROZWIAZYWANIE PROBLEMÓW

OSTRZEŻENIE!

Nieprawidłowa naprawa urządzenia może stanowić zagrożenie dla użytkownika. Wszystkie naprawy powinny wykonywać odpowiednio wykwalifikowane osoby.

Większość występujących problemów można rozwiązać bez potrzeby kontaktowania się z autoryzowanym centrum serwisowym.

W poniższej tabeli zawarto informacje na temat możliwych problemów.

Po wystąpieniu niektórych problemów na wyświetlaczu pojawia się kod alarmu.

Problem i kod alarmu Możliwa przyczyna i rozwiązanie
Nie można włączyć urządzenia.	Upewnić się, że wtyczkę przewodu zasilającego podłączono do gniazda elektrycznego.Upewnić się, że w skrzynce bezpieczników nie ma uszkodzonego bezpiecznika.
Program nie uruchamia się.	Upewnić się, że zamknięto drzwi urządzenia.Jeśli wybrano opóźnienie rozpoczęcia programu, należy je anulować lub poczekać do końca odliczania czasu.Urzadzenie regeneruje żywicę wewnątrz zmiekcza cza wody. Czas trwania procedury wynosi około 5 minut.
Urządzenie nie napełnia się wodą.Na wyświetlaczu widoczne jest wskazanie i10 albo i11.	Upewnić się, że zawór wody jest otworzony.Upewnić się, że ciśnienie wody nie jest zbyt niskie. W celu uzyskania tych informacji należy skontaktować się z miejscowym zakładem wodo-ciągowym.Upewnić się, że zawór wody jest drożny.Upewnić się, że filtr w wężu dopływowym jest drożny.Upewnić się, że wąż dopływowy nie jest zagięty lub przygnieciony.
Urządzenie nie wypompowuje wody.Na wyświetlaczu widoczne jest wskazanie i20.	Upewnić się, że syfon umywalki jest drożny.Upewnić się, że system wewnętrznych filtrów jest drożny.Upewnić się, że wąż spustowy nie jest zagięty ani przygnieciony.
Włączyło się zabezpieczenie przed zalaniem.Na wyświetlaczu widoczne jest wskazanie i30.	Zamknąć zawór wody.Upewnić się, że urządzenie jest prawidłowo zainstalowane.Upewnić się, że kosze są załadowane zgodnie z instrukcją obsługi.
Usterka czujnika wykrywania poziomu wody.Na wyświetlaczu widoczne jest wskazanie i41 - i44.	Upewnić się, że filtry są czyste.Wyłączyć i ponownie włączyć urządzenie.
Usterka pompy myjącej lub pompy opróżniającej.Na wyświetlaczu widoczne jest wskazanie i51 - i59 albo i5A - i5F.	Wyłączyć i ponownie włączyć urządzenie.
Temperatura wody w urządzeniu jest zbyt wysoka lub wystąpiła usterka czujnika temperatury.Na wyświetlaczu widoczne jest wskazanie i61 albo i69.	Upewnić się, że temperatura doprowadzanej wody nie przekracza 60°C.Wyłączyć i ponownie włączyć urządzenie.
Usterka techniczna urządzenia.Na wyświetlaczu widoczne jest wskazanie iC0 albo iC3.	Wyłączyć i ponownie włączyć urządzenie.
Poziom wody w urządzeniu jest zbyt wysoki.Na wyświetlaczu widoczne jest wskazanie iF1.	Wyłączyć i ponownie włączyć urządzenie.Upewnić się, że filtry są czyste.Upewnić się, że wąż spustowy jest zainstalowany na odpowiedniej wysokości nad podłogą. Patrz instrukcja instalacji.
Urządzenie wielokrotnie przerywa i wznawia pracę.	Jest to normalne zjawisko. Zapewnia to optymalne efekty zmywania i oszczędność energii.
Program trwa za długo.	Jeśli wybrano opcję opóźnienia rozpoczęcia programu, należy ją anulować lub poczekać do końca odliczania czasu.Włączenie opcji powoduje wydłużenie czasu trwania programu.
Wyświetlany czas trwania programu jest inny niż w tabeli wartości eks-ploatacyjnych.	Parametry eksploatacyjne mogą ulec zmianie w zależności od ciśnie-nia i temperatury wody, zmian w napięciu zasilania, użytych opcji, ilości naczyń oraz stopnia zabrudzenia.
Pozostały czas do zakończenia pro-gramu pokazywany na wyświetlaczu wydłuża się i przeskakuje niemal do końca programu.	Nie świadczy to o usterce. Urządzenie działa prawidłowo.
Niewielki wyciek z drzwi urządzenia.	Urządzenie nie jest wypoziomowane. Poluzować lub dokręcić regulo-wane nożki (jeśli dotyczy).Drzwi urządzenia nie są wyśrodkowane względem komory. Wyregulo-wać tylną nożkę (jeśli dotyczy).
Występują problemy z zamknięciem drzwi urządzenia.	Urządzenie nie jest wypoziomowane. Poluzować lub dokręcić regulo-wane nożki (jeśli dotyczy).Naczynia wystają z koszy.
Drzwi urządzenia otwierają się pod-czas cyklu zmywania.	Funkcja AirDry jest włączona. Funkcję można wyłączyć. Patrz Ustawie-nia podstawowe rozdział.
Grzechotanie lub stukanie docho-dzące z wnętrza urządzenia.	Naczynia nie są prawidłowo rozłożone w koszach. Należy zapoznać się z broszurą dotyczącą załadunku koszy.Upewnić się, że ramiona spryskujące obracają się swobodnie.
Urzadzenie wyzwala automatyczny wyłącznik.	Wydajność prądowa instalacji jest niewystarczająca do jednoczesnego zasilania wszystkich włączonych urządzeń. Należy sprawdzić parame-try zasilania w gniazdku oraz wartość graniczną prądu automatycznego wyłącznika lub wyłączyć jedno z urządzeń.Wewnętrzna usterka układu elektrycznego urządzenia. Skontaktować się z autoryzowanym centrum serwisowym.

Po sprawdzeniu urządzenia należy wyłączyć i włączyć urządzenie. Jeśli problem wystąpi ponownie, należy skontaktować się z autoryzowanym centrum serwisowym.

OSTRZEŻENIE!

Nie zaleca się korzystać z urządzenia do czasu całkowitego rozwiązania problemu. Odłączyć urządzenie od zasilania i nie podłączać go ponownie do czasu upewnienia się, że działa poprawnie.

11.1 Efekty zmywania i suszenia są niezadowalające

Problem Możliwa przyczyna i rozwiązanie
Niezadowalające efekty zmywania.	Należy zapoznać się z Codzienne użytkowanie, Wskazówki i porady i broszurą dotyczącą załadunku koszy.Użyć programu zapewniającego bardziej intensywny cykl zmywania.Aby uzyskać lepsze efekty zmywania w wybranym programie, włączyć opcję ExtraPower.Oczyścić ramię spryskujące i filtry. Patrz Pielęgnacja i czyszczenie.
Niezadowalające efekty suszenia.	Naczynia pozostawały za długo w zamkniętym urządzeniu. Włączyć opcję AirD-ry, która powoduje automatyczne otworzenie drzwi i zapewnia lepsze efekty suszenia.Nie ma płynu nabłyszczającego lub jego dawka jest zbyt mała. Napelnić dozownik płynu nabłyszczającego lub ustawić większą dawkę.Przyczyną może być jakość płynu nabłyszczającego.Należy zawsze stosować płyn nabłyszczający, nawet gdy wykorzystuje się tabletki wieloskładnikowe.Przedmioty z tworzywa sztucznego mogą wymagać wytarcia ściereczką.Program nie obejmuje fazy suszenia. Patrz tabela programów.
Na szklankach i naczy-niach widać białawe smu-gi lub niebieskawy nalot.	Za dużo płynu nabłyszczającego. Zmniejszyć dawkę płynu nabłyszczającego.Użyto za dużo detergentu.
Na szklankach i naczy-niach widać plamy i za-schłe krople wody.	Ilość uwolnionego płynu nabłyszczającego jest niewystarczająca. Zwiększyć dawkę płynu nabłyszczającego.Przyczyną może być jakość płynu nabłyszczającego.
Wnętrze urządzenia jest mokre.	Nie jest to usterka urządzenia. Wilgoć skrapła się na ścianach urządzenia.
Nadmiar piany podczas zmywania.	Stosować detergent przeznaczony do zmywarek.Użyć detergentu innego producenta.Nie płukać wstępnie naczyń pod bieżącą woda.
Ślady rdzy na sztućcach.	W wodzie wykorzystywanej do zmywania jest za dużo soli. Patrz ustawienie zmiękczacza wody.Umieszczono razem sztućce ze srebra i stali nierdzewnej. Nie umieszczać blisko siebie sztućców ze srebra i stali nierdzewnej.
Po zakończeniu programu w dozowniku pozostaje detergent.	Tabletka z detergentem zablokowała się w dozowniku i woda nie wypłukała jej.Woda nie wypłukała detergentu z dozownika. Należy sprawdzić, czy ramiona spryskujące mogą się obracać i są drożne.Sprawdzić, czy przedmioty w koszach nie uniemożliwiają otworzenia pokrywy do-zownika detergentu.
Nieprzyjemny zapach w urządzeniu.	Patrz Pielęgnacja i czyszczenie rozdział.Uruchomić program Machine Care ze środkiem odkamieniającym lub produktem do czyszczenia zmywarek.

Problem Możliwa przyczyna i rozwiązanie

Osad z kamienia na naczyniach, w komorze zmywarki i po wewnętrznej stronie jej drzwi.

Poziom soli jest niski; sprawdzić wskaźnik poziomu soli.Pokrywka zbiornika soli jest poluzowana.Woda doprowadzana do urządzenia jest twarda. Patrz ustawienie zmiękczacza wody.Użyć soli i ustawić regenerację zmiękczacza wody także gdy stosuje się tabletki wieloskładnikowe. Patrz ustawienie zmiękczacza wody.Uruchomić program Machine Care ze środkiem odkamieniającym do zmywarek.Jeśli osadzanie się kamienia utrzymuje się, należy wyczyścić urządzenie odpowiednimi detergentami.Spróbować użyć innego detergentu.Skontaktować się z producentem detergentu.

Matowe, odbarwione lub wyszczerbione naczynia.

Upewnić się, że w urządzeniu zmywane są tylko przedmioty, które można myć w zmywarce.Ostrożnie wkładać i wyjmować naczynia z koszy. Należy zapoznać się z broszurą dotyczącą załadunku koszy.Delikatne naczynia należy umieszczać w górnym koszu.Włączyć opcję GlassCare, aby zapewnić specjalną ochronę naczyń szklanych i delikatnych.

Patrz Przed pierwszym użyciem, Codzienne użytkowanie lub Wskazówki i porady, aby poznać inne możliwe przyczyny.

12. DANE TECHNICZNE

Wymiary Szerokość/wysokość/głębokość (mm) 446 / 818 - 898 / 550
Podłączenie elektryczne 1)	Napięcie (V) 220 - 240
	Częstotliwość (Hz) 50
Ciśnienie doprowadzanej wody Min./maks. MPa (bar) 0.05 (0.5) / 1 (10)
Dopływ wody	Zimna lub ciepła woda (°C) 2)	min. 5 – max 60
Pojemność Komplety nakryć: 10

1) Inne wartości podano na tabliczce znamionowej.
2) Jeżeli ciepła woda pochodzi z alternatywnych źródeł energii (np. z kolektorów słonecznych), można użyć jej do zasilania urządzenia, aby zmniejszyć zużycie energii.

12.1 Łacze do bazy danych UE EPREL

Kod QR znajdujący się na etykiecie z oznaczeniem klasy energetycznej, którą dołączono do urządzenia, zawiera łącze do strony internetowej umożliwiającej rejestrację urządzenia w bazie danych EU EPREL. Etykietę z oznaczeniem klasy energetycznej wraz instrukcją obsługi i innymi dokumentami

dostarczonymi z urządzeniem należy zachować do ewentualnego wykorzystania w przyszłości.

Informacje o wydajności urządzenia można znaleźć w bazie danych UE EPREL, korzystając z łącza https://eprel.ec.europa.eu i podając nazwę modelu oraz numer produktu, które można znaleźć na tabliczce znamionowej urządzenia. Patrz rozdział „Opis produktu”.

13. OCHRONA ŚRODOWISKA

Segreguj materiały oznaczone symbolem Umieść opakowanie w odpowiednich pojemnikach do recyklingu. Chronić środowisko i zdrowie ludzi poprzez recykling odpadów elektrycznych i elektronicznych. Nie wyrzucaj urządzeń oznaczonych symbolem

do odpadów komunalnych. Należy oddać produkt do miejscowego zakładu przetwarzania odpadów lub skontaktować się z miejscowym urzędem miasta.

[Non-Text]

......

[EMPTY]

[EMPTY]

[Non-Text]

......

......

[Non-Text]

[EMPTY]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

......

......

[EMPTY]
