ESF 2410 - Zmywarka ELECTROLUX - Bezpłatna instrukcja obsługi

Typ produktu	Zmywarka wolnostojąca
Marka	Electrolux
Model	ESF 2410
Wysokość	85 cm
Szerokość	60 cm
Głębokość	60 cm
Waga	45 kg
Napięcie zasilania	220-240 V
Częstotliwość	50 Hz
Pobór mocy	2000 W
Zużycie wody na cykl	13 L
Poziom hałasu	49 dB
Liczba kompletów naczyń	12
Programy mycia	6 (Intensywny, Normalny, Eco, Szybki, Płukanie, Namaczanie)
Klasa energetyczna	A+ (typowa)
Opóźniony start	Tak (3/6/9 godzin)
Blokada dziecięca	Tak
Zabezpieczenie przed zalaniem	Tak (AquaStop)
Oświetlenie wewnętrzne	Nie
Kosz na sztućce	Tak (wyjmowany)
Regulowany kosz górny	Tak
Typ filtra	Filtr samooczyszczający
System suszenia	Suszenie kondensacyjne
Dostępne części zamienne	Filtry, ramiona spryskujące, dozownik detergentu, uszczelka drzwi

Często zadawane pytania - ESF 2410 ELECTROLUX

Jak zainstalować zmywarkę Electrolux ESF 2410?

Upewnij się, że zmywarka stoi na równej powierzchni. Podłącz wąż dopływowy do zimnej wody (max 60°C) i wąż odpływowy do odpowiedniego odpływu. Podłącz do uziemionego gniazdka 220-240V. Aby uzyskać szczegółowe instrukcje, zapoznaj się z instrukcją instalacji w podręczniku.

Jak należy załadować naczynia, aby uzyskać najlepsze rezultaty?

Umieść talerze i miski w dolnym koszu skierowane w stronę ramion spryskujących. Umieść filiżanki, szklanki i małe przedmioty w górnym koszu. Upewnij się, że przedmioty nie blokują ramion spryskujących. Użyj kosza na sztućce do noży, widelców i łyżek. Unikaj przepełnienia, aby umożliwić cyrkulację wody.

Jakiego detergentu powinienem użyć?

Użyj detergentu do zmywarek (proszek, żel lub tabletki) przeznaczonego do automatycznych zmywarek. Dodaj nabłyszczacz, aby poprawić suszenie i uniknąć plam. Dozownik detergentu ma komory na mycie główne i wstępne; postępuj zgodnie z instrukcją dozowania detergentu na opakowaniu.

Jak wyczyścić filtr?

Wyłącz zmywarkę i wyjmij dolny kosz. Odkręć cylindryczny filtr i spłucz go pod bieżącą wodą. Wyczyść również płaski filtr. Usuń wszelkie zanieczyszczenia. Wymień filtr i zabezpiecz go. Czyść filtr regularnie (co 1-2 miesiące), aby utrzymać wydajność.

Dlaczego zmywarka nie uruchamia się?

Sprawdź, czy drzwi są prawidłowo zamknięte i zablokowane. Upewnij się, że zasilanie jest włączone i wyłącznik automatyczny nie zadziałał. Sprawdź, czy dopływ wody jest otwarty. Jeśli ustawiono program, naciśnij przycisk start. Sprawdź również, czy opcja opóźnionego startu jest aktywna. Jeśli problem nadal występuje, zapoznaj się z sekcją rozwiązywania problemów.

Jak dodać sól i nabłyszczacz?

Otwórz pokrywę zbiornika soli na dnie zmywarki, napełnij solą do zmywarek (użyj lejka), a następnie zamknij pokrywę. W przypadku nabłyszczacza otwórz dozownik na drzwiach, wlewaj, aż okienko wskaźnika ciemnieje, a następnie zamknij. Dostosuj dawkę w zależności od twardości wody.

Co oznaczają kody błędów?

Typowe kody błędów: E1 (błąd poboru wody), E3 (problem z ogrzewaniem), E4 (przelew). Sprawdź, czy węże lub filtry nie są zatkane. Aby uzyskać szczegółowe informacje, zapoznaj się z tabelą kodów błędów w podręczniku i postępuj zgodnie z sugerowanymi działaniami.

Jak poprawić wydajność suszenia?

Użyj nabłyszczacza, aby zmniejszyć krople wody. Wybierz program z wyższą temperaturą ostatniego płukania. Po zakończeniu cyklu lekko uchyl drzwi, aby para mogła uciec. Upewnij się, że naczynia są wyładowane po cyklu, aby uniknąć kondensacji.

Czy zmywarka jest energooszczędna?

Zmywarka Electrolux ESF 2410 ma klasę energetyczną A+ (typowa). Program Eco zużywa mniej energii i wody przy normalnie zabrudzonych naczyniach. Użyj opcji połowy załadunku, jeśli jest dostępna, aby oszczędzać zasoby. Uruchamianie pełnych załadunków zwiększa wydajność.

Gdzie mogę zdobyć części zamienne?

Części zamienne, takie jak filtry, ramiona spryskujące, dozowniki detergentu i uszczelki drzwi, są dostępne w autoryzowanych centrach serwisowych Electrolux lub u sprzedawców internetowych. Użyj numeru modelu ESF 2410, aby znaleźć odpowiednie części. Zawsze używaj oryginalnych części ze względów bezpieczeństwa.

INSTRUKCJA OBSŁUGI ESF 2410 ELECTROLUX

Aby dowiedzieć się więcej o naszej filozofii, odwiedź naszą stronę internetową www.electrolux.com

Spis treści

Informacje dotyczące bezpieczeństwa	49	Wybór i uruchamianie programu zmywania	58
Opis urządzenia 51		Programy zmywania 59
Panel sterowania 52		Konserwacja i czyszczenie 59
Eksploatacja urządzenia 53		Co zrobić, gdy... 60
Ustawianie zmiękczacza wody 54		Dane techniczne 62
Wsypywanie soli do zmywarki 54		Instalacja 62
Wlewanie płynu nabłyszczającego	55	Podłączenie do sieci wodociągowej	63
Wkładanie sztućców i naczyń	56	Podłączenie do sieci elektrycznej	64
Stosowanie detergentu 57		Ochrona środowiska	65

Może ulec zmianie bez powiadomienia

Informacje dotyczące bezpieczeństwa

Aby zapewnić bezpieczeństwo użytkowania i prawidłowe działanie urządzenia, przed przystąpieniem do instalacji i obsługi należy dokładnie przeczytać niniejszą instrukcję. Instrukcję przechowywać zawsze razem z urządzeniem, również w razie jego przeniesienia lub odsprzedaży. Użytkownicy muszą w pełni poznać działanie i funkcje ochronne urządzenia.

Prawidłowe użytkowanie

• Urządzenie jest przeznaczone wyłącznie do użytku w gospodarstwie domowym.
• Urządzenie służy wyłącznie do czyszczenia naczyń i sprzętów domowych nadających się do mycia w zmywarce.
• Nie używać rozpuszczalników w urządzeniu. Zagrożenie wybuchem.
• Noże i wszystkie przedmioty z ostrymi końcówkami umieszczać w koszyku na sztućce, ostrym końcem skierowanym w dół. Można też układać je w pozycji poziomej w koszu głównym.
• Używać wyłącznie markowych produktów przeznaczonych dla zmywarek (detergentu, soli oraz płynu nabłyszczającego).
• W przypadku otwarcia drzwi podczas pracy urządzenia może dojść do uwolnienia gorącej pary. Ryzyko poparzenia skóry.

• Nie wyjmować naczyń ze zmywarki przed zakończeniem programu mycia.

• Po zakończeniu zmywania wyjąć wtyczkę z gniazdka i zamknąć zawór dopływu wody.

• Urządzenie może być naprawiane wyłącznie przez montera z autoryzowanego serwisu. Używać wyłącznie oryginalnych części zamiennych.
• Nie wymieniać ich samodzielnie, aby uniknąć obrażeń i uszkodzenia urządzenia. Zawsze kontaktować się z lokalnym autoryzowanym serwisem.

Ogólne zasady bezpieczeństwa

• Urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) o ograniczonych zdolnościach fizycznych, sensorycznych czy umysłowych, a także nieposiadające doświadczenia ani odpowiedniej wiedzy. Osoby te mogą obsługiwać urządzenie wyłącznie pod nadzorem i po uzyskaniu instrukcji od osoby odpowiedzialnej za ich bezpieczeństwo.
• Przestrzegać instrukcji dotyczących bezpieczeństwa, dostarczonych przez producentów detergentów, aby uniknąć poparzeń oczu, ust i gardła.

• Nie pić wody ze zmywarki. W zmywarce mogą być obecne pozostałości detergentów.

• Zawsze zamykać drzwi urządzenia, gdy nie jest ono używane, aby uniknąć obrażeń i nie potknąć się o otwarte drzwi.

• Nie siadać ani nie stawać na otwartych drzwiach.

Bezpieczeństwo dzieci

• Urządzenie może być użytkowane wyłącznie przez osoby dorosłe. Dzieci należy pilnować, aby mieć pewność, że nie bawią się urządzeniem.
• Opakowanie przechowywać w miejscu niedostępnym dla dzieci. Istnieje ryzyko uduszenia.
• Wszystkie detergenty należy przechowywać w bezpiecznym miejscu. Nie dopuścić do kontaktu dzieci z detergentami.
• Dzieci nie powinny znajdować się w pobliżu urządzenia, gdy jego drzwi są otwarte.

Instalacja

• Upewnić się, że urządzenie nie uległo uszkodzeniu w czasie transportu. Nie podłączać uszkodzonego urządzenia. W razie potrzeby skontaktować się z dostawcą.

• Przed pierwszym użyciem usunąć wszystkie materiały opakowaniowe.

• Instalację elektryczną powierzyć wykwalifikowanemu i kompetentnemu specjaliście.

• Podłączenie wodociągowe i kanalizacyjne powierzyć wykwalifikowanemu i kompetentnemu specjaliście.
• Nie zmieniać specyfikacji ani nie modyfikować produktu. Ryzyko odniesienia obrażeń i uszkodzenia urządzenia.
• Nie używać urządzenia:
• jeżeli przewód zasilający lub węże wodne są uszkodzone,
• j e żeli panel sterowania, blat roboczy lub cokół są uszkodzone w sposób dający dostęp do wnętrza urządzenia. Skontaktować się z lokalnym autoryzowanym serwisem.
• Nie wolno nawiercać ś cian bocznych urządzenia, aby uniknąć uszkodzenia części hydraulicznych lub elektrycznych.

Ostrzeżenie! Dokładnie przestrzegać instrukcji dotyczących połączeń elektryczności oraz wody.

Opis urządzenia

1 Dozownik płynu nabłyszczającego
2 Ramię spryskujące
3 Filtr drobny
4 Dozownik detergentu
5 Filtr zgrubny
6 Zbiornik soli
i Tabliczka znamionowa znajduje się z tyłu urządzenia.

Panel sterowania

1 Przycisk Wł./Wył.
2 Przycisk opóźnienia rozpoczęcia programu / (Delay start)
3 Przycisk wyboru/anulowania programu / (Programme/ Cancel)
4 Kontrolki
5 Kontrolki programów

Kontrolki
Program w toku	- Zapala się w momencie wybrania programu mycia.- Świeci się przez cały czas trwania programu.- Gaśnie po zakończeniu programu mycia.
Sól1)	Kontrolka zapala się, gdy należy uzupełnić sól.Zapoznać się z rozdziałem "Używanie soli do zmywarek".Kontrolka soli może się świecić przez kilka godzin, ale nie ma to niepożądanego wpływu na działanie urządzenia.
Koniec→|	Kontrolka zapala się po zakończeniu programu zmywania. Funkcje dodatkowe:Po z i o m z miękczania wody.Włączanie/wyłączanie sygnałów dźwiękowych.Alarm w razie nieprawidłowego działania urządzenia.

1) Gdy zbiornik soli jest pusty, odpowiednia kontrolka nie świeci się podczas programu zmywania.

Przycisk wyboru/anulowania programu

Przycisk wyboru/anulowania programu służy do wykonywania następujących czynności:

- Do ustawiania programu mycia. Zapoznać się z rozdziałem "Ustawianie i uruchamianie programu".

• Doustawiania zmiekcza znać się z rozdziałem "Ustawianie zmiekczania wody".
• Do włączania/wyłączania sygnałów dźwiękowych. Zapoznać się z rozdziałem "Sygnały dźwiękowe".
• Do anulowania włączonego programu. Zapoznać się z rozdziałem "Ustawianie i uruchamianie programu".

Przycisk opóźnienia rozpoczęcia programu

Przycisk ten służy do opóźnienia rozpoczęcia programu zmywania w odstępach co 3 godziny. Zapoznać się z rozdziałem "Ustawianie i uruchamianie programu zmywania".

Tryb ustawiania

Urządzenie działa w trybie ustawiania, gdy wszystkie lampki kontrolne programu są wyłączone i miga lampka wskazująca zakończenie.

Tryb ustawiania jest wymagany do wykonania następujących czynności:

• Do ustawiania programu zmywania.
  – Do ustawiania poziomu zmię kczania wody.
• Do włączania/wyłączania sygnałów dźwiękowych.

Gdy świeci się lampka kontrolna programu, aby powrócić do trybu ustawiania, należy anulować program. Zapoznać się z rozdziałem "Ustawianie i uruchamianie programu zmywania".

Lampki kontrolne programu A i B

Oprócz wyboru odpowiadających im programów mycia; lampki te pełnią dodatkowe funkcje:

- Regulacja poziomu zmiękczania wody.

Eksploatacja urządzenia

Należy postępować zgodnie z poniższymi instrukcjami wykonując kolejne czynności:

1. Sprawdzić zgodność poziomu zmiekczania wody z twardością wody doprowadzonej do zmywarki. W razie potrzeby – zmienić ustawienia zmiekczacza wody.
2. Napełnić zbiornik soli solą do zmywarek.
3. Napelnić dozownik płynu nabłyszczającego.
4. Włożyć naczynia i sztućce do zmywarki.

- WącZapie/wyłączanie sygnałów dźwiękowych.

Sygnały dźwiękowe

Sygnały dźwiękowe są słyszalne:

• P o z a k o ńczeniu programu zmywania.
• W razie wystąpienia usterki urządzenia.

Fabrycznie sygnały dźwiękowe są włączone.

Aby wyłączyć sygnały dźwiękowe, należy wykonać poniższe czynności:

1. Włączyć urządzenie.
2. Upewnić się, że urządzenie jest w trybie ustawiania.
3. Nacisnąć i przytrzymać przycisk wyboru/anulowania programu, aż lampka A zacznie migać, a lampka B włączy się.
4. Ponownie nacisnąć przycisk wyboru/anulowania programu.

– Lampka kontrolna A włączy się.
– Lampka kontrolna B zacznie migać.

1. Poczekać, aż lampka A zgaśnie.

– Lampka kontrolna B będzie nadal mi- gać.
- Zaświeci się lampka kontrolna zakończenia programu.

Sygnały dźwiękowe są włączone.

1. Ponownie nacisnąć przycisk wyboru/anulowania programu.

– Lampka kontrolna sygnalizująca zakończenie programu zgaśnie.
Sygnały dźwiękowe są wyłączone.

1. Wyłączyć urządzenie, aby zapisać ustawienie.

Aby włączyć sygnały dźwiękowe, należy wy- konać poniższe czynności:

1. Wykonywać powyższą procedurę do momentu, gdy lampka kontrolna sygnalizująca zakończenie włączy się.

2. Ustawić program mycia odpowiedni do rodzaju naczyń i stopnia zabrudzenia.

3. Napelnić dozownik odpowiednią ilością detergentu.
4. Uruchomić program mycia.

W przypadku używania tabletek do zmywarek należy zapoznać się z rozdziałem "Używanie detergentów".

Ustawianie zmiękczacza wody

Zmiękczacz wody usuwa minerały i sole z doprowadzanej wody. Substancje mineralne i sole mogą mieć negatywny wpływ na działanie urządzenia.

Twardość wody jest mierzona w równoważnych skalach:

• Stopnie niemieckie (dH°).

• Stopnie francuskie (°TH).

• mmol/l (milimol na litr – międzynarodowa jednostka twardości wody).

• Stopnie Clarka.

Ustawić zmiękczacz wody zgodnie z twardością wody z lokalnego ujęcia. W razie potrzeby skontaktować się z lokalnym zakładem wodociągowym.

°dH mmol/l	°TH Stopnie Clarka			Ustawienie twar-dości wody
>24 >4.2 >40 >29 10
22-24	3,9-4,2	39-40	27-29	9
20-22	3,5-3,9	35-39	25-27	8
18-20	3,2-3,5	32-35	23-25	7
16-18	2,8-3,2	28-32	20-23	6
13-16 2,3-2,8 23-28 17-20 5
10-13	1,8-2,3	18-23	13-17	4
7-10	1,2-1,8	12-18	9-13	3
4-7	0.7-1,2	7-12	5-9	2
<4 <0.7 <7 <5				1 1)

1) Nie jest wymagane użycie soli.

Regulacja elektroniczna Fabrycznym ustawieniem zmiękczacza wody jest poziom 5.

1. Włączyć urządzenie.
2. Upewnić się, że urządzenie jest w trybie ustawiania.
3. Nacisnąć i przytrzymać przycisk wyboru/anulowania programu.
4. Zwolnić przycisk wyboru/anulowania programu, gdy lampka A zacznie migać, a lampka B zapali się.

5. Poczekać, aż lampka B zgaśnie.
   – Lampka kontrolna A zacznie migać.
   – Lampka kontrolna sygnalizująca zakończenie programu zacznie migać.

6. Nacisnąć jeden raz przycisk wyboru/anulowania programu.

– Lampka kontrolna A zacznie migać.
– Funkcja ustawiania zmiękczacza wody jest włączona.
– Lampka kontrolna sygnalizująca zakończenie programu zacznie migać, wskazując poziom zmiękczania wody. Przykład: 5 mignięć, przerwa, 5 mignięć, przerwa, itd... = poziom 5.

1. Nacisnąć jeden raz przycisk wyboru/anulowania programu, aby zwiększyć poziom zmiękczania wody o jeden.

2. Nacisnąć przycisk Wł./Wył., aby zapisać ustawienie.

Wsypywanie soli do zmywarki

⚠ Uwaga! Używać wyłącznie soli do zmywarek. Sól nieprzeznaczona do zmywarek do naczyń powoduje uszkodzenie zmiękczacza wody.
Uwaga! Grudki soli lub słona woda na dnie urządzenia mogą spowodować korozję. Aby zapobiec korozji, należy uzupełniać sól w urządzeniu

bezpośrednio przed włączeniem programu mycia.

Aby napełnić zbiornik soli, należy wykonać poniższe czynności:

1. Obrócić pokrywkę w kierunku przeciwnym do ruchu wskazówek zegara, aby otworzyć zbiornik soli.

2. Włać do zbiornika soli 1 litr wody (tylko za pierwszym razem).

3. Do napełnienia zbiornika solą należy użyć lejka.

1. Usunąć sól rozsypaną wokół otworu zbiornika soli.
2. Obrócić pokrywkę w kierunku zgodnym z ruchem wskazówek zegara, aby za- mknąć zbiornik soli.

Podczas napełniania zbiornika sola, wypływa z niego woda – jest to normalne.

Po ustawieniu zmiękczania wody na poziom 1 kontrolka soli będzie na stałe wyłączona.

Wlewanie płynu nabłyszczającego

Uwaga! Należy używać wyłącznie markowych płynów nabłyszczających przeznaczonych do zmywarek do naczyń.

Nie wlewać do dozownika płynu nabły- szczającego żadnych innych substancji (np. środków do czyszczenia zmywarek, detergentów w płynie). Istnieje ryzyko uszkodzenia urządzenia.

Płyn nabłyszczający umożliwia wysuszenie naczyń bez smug i plam.

Płyn nabłyszczający jest dodawany automatycznie podczas ostatniej fazy płukania.

Aby napełnić dozownik płynu nabłyszczającego, należy wykonać poniższe czynności:

1. Obrócić pojemnik do napełniania (1), aby otworzyć dozownik płynu nabłyszczającego.
2. Napelnić dozownik płynem nabłyszczającym. Czerwone oznaczenie na wskaźniku poziomu (2) wskazuje maksymalny poziom.

3. Rozlany płyn nabłyszczający należy usu- nąć przy pomocy szmatki dobrze pochła- niającej wodę, aby zapobiec zbyt inten- sywnemu pienieniu podczas późniejsze- go programu zmywania.

4. Obrócić pojemnik do napełniania (1), aby zamknąć dozownik płynu nabłyszczającego.

Dozownik płynu nabłyszczającego ma około 140 ml pojemności. Taka ilość płynu nabłyszczającego wystarcza na około 40-70 programów zmywania.

Regulacja dozowania płynu nabłyszczającego

Należy wziąć pod uwagę wyniki zmywania (rozdział "Co zrobić, gdy..."). Należy rozpo- cząć od ustawienia najmniejszej dawki.

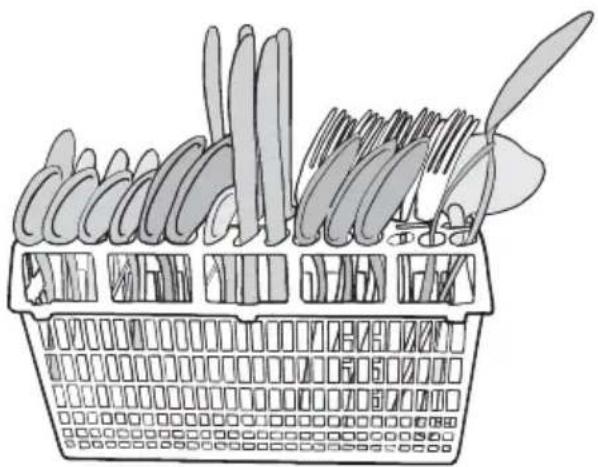

Wkładanie sztućców i naczyń

Przydatne wskazówki i porady

⚠ Uwaga! Urządzenie służy wyłącznie do czyszczenia naczyń i sprzętów domowych nadających się do mycia w zmywarce.

Nie używać urządzenia do czyszczenia przedmiotów pochłaniających wodę (gąbki, odzież domowa itd.).

- Przed włożeniem naczyń i sztućców do zmywarki wykonać poniższe czynności:

- Usunąć wszelkie pozostałości jedzenia i resztki.

– Namoczyć przypalone i wyschnięte resztki jedzenia.

- Podczas wkładania naczyń i sztućców do zmywarki przestrzegać poniższych wskazówek:

- Wydrażone elementy (np. kubki, szklanki i miski) układać otworami w dół.

- Upewnić się, że woda nie zbiera się w pojemniku ani w zagłębieniu podstawy naczynia.

- Upewnić się, że żadne naczynia ani sztućce nie znajdują się wewnątrz innych.

- Upewnić się, że naczynia i sztućce nie zakrywają innych.

– Upewnić się, że szklanki nie stykają się ze sobą.

- Małe elementy umieścić w koszyku na sztućce.

- Elementy plastikowe i miski z powłoką zapobiegającą przywieraniu mogą zatrzymywać krople wody.

- Elementy plastikowe nie wysychają tak szybko, jak elementy porcelanowe i stalowe.

1. Aby zwiększyć dozowanie, należy obrócić strzałkę (3) w kierunku zgodnym z ru-chem wskazówek zegara.

2. Jeśli na naczyniach pozostają krople wody lub ślady kamienia, należy zwiększyć dawkę.

3. Płyn nabłyszczający należy uzupełnić, gdy jego poziom zbliży się do dna wskaźnika poziomu.

- Lekkie elementy umieścić w koszu głównym. Upewnić się, że naczynia się nie przemieszczają.

⚠ Uwaga! Przed uruchomieniem programu zmywania upewnić się, że ramię spryskujące może się swobodnie obracać.

Kosz główny

Naczynia głębokie i duże pokrywki układać przy krawędziach kosza. Ułożyć naczynia na półkach na filiżanki oraz pod nimi. Woda musi mieć dostęp do wszystkich powierzchni naczyń.

Półki na filiżanki można złożyć w celu umycia wyższych naczyń.

Ostrzeżenie! Długich noży nie należy umieszczać pionowo, aby uniknąć obrażeń.

Długie i/lub ostre sztućce należy układać poziomo w koszu głównym. Należy zachować ostrożność z ostrymi przedmiotami, takimi jak noże.

Wkładanie sztućców do kosza:

• widelce i łyżki - trzonkami w dół.
• noże - trzonkami w góre.

Kosz na sztućce posiada wyjmowaną kratkę na sztućce.

Należy zapobiegać wzajemnemu sklejaniu się sztućców.

i Przed zamknięciem drzwi upewnić się, że ramię spryskujące może się swobodnie obracać.

Stosowanie detergentu

i Używać wyłącznie detergentów (proszków, płynów lub tabletek) przeznaczonych do zmywarek do naczyń. Przestrzegać informacji podanych na opakowaniu:

• Dozowanie zalecane przez producenta.
• Zalecenia dotyczące przechowywania.

Instrukcje podane na opakowaniu za- zwyczaj dotyczą dużych zmywarek (12 nakryć).

Nie używać większej ilości detergentów niż zalecane, aby chronić środowisko.

Uzupełnianie detergentu

Aby napełnić dozownik detergentu, należy wykonać poniższe czynności:

1. Otworzyć drzwi.
2. Napelnić dozownik detergentem.
3. W przypadku korzystania z tabletek do zmywarek, włożyć tabletkę do dozownika detergentu.
4. Zamknąć drzwi. Docisnąć drzwi aż do ich zablokowania.

Używanie tabletek do zmywarek

Włożyć tabletkę do dozownika detergentu.

Tabletki mogą zawierać takie środki jak:

- detergent

- środek nabłyszczający

- sól do zmywarek.

Niektóre typy tabletek mogą zawierać również inne środki.

Aby użyć tabletek do zmywarek, należy wy- konać poniższe czynności:

1. Należy sprawdzić, czy dane tabletki są odpowiednie do stopnia twardości wody doprowadzanej do zmywarki. Zapoznać się z instrukcjami producenta.
2. Ustawić najniższy poziom twardości wody i najmniejszą dawkę płynu nabłyszczającego.
   Nie ma potrzeby napełniania zbiornika soli i dozownika płynu nabłyszczającego.

Jeżeli efekty suszenia nie są zadowalające, wykonać poniższe czynności:

1. Napelnić dozownik płynem nabłyszczającym.
2. Ustawić średnie dozowanie płynu nabły- szczającego.

Aby ponownie użyć detergentu w proszku, należy wykonać poniższe czynności:

1. Uzupełnić zbiornik soli i dozownik płynu nabłyszczającego.
2. Ustawić najwyższy poziom zmiękczania wody.
3. Uruchomić program mycia bez naczyń.

4. Ustawić zmiękczanie wody. Zapoznać się z rozdziałem "Ustawianie zmiękczania wody".

5. Wyregulować dozowanie płynu nabły- szczającego.

Detergenty różnych producentów rozpuszczają się w różnym czasie. Niektóre tabletki do zmywarek nie zapewniają odpowiednich wyników podczas krótkich programów mycia. Przy używaniu tabletek do zmywarek zaleca się korzystanie z długich programów mycia w celu całkowitego usunięcia detergentu.

Wybór i uruchamianie programu zmywania

1. Zamknąć drzwi.
2. Nacisnąć przycisk Wł./Wył.
3. Kontrolka sygnalizująca zakończenie programu zacznie migać.
4. Naciskać przycisk wyboru/anulowania programu, aby ustawić program zmywania. Zapoznać się z rozdziałem "Programy zmywania".
   – Zapali się kontrolka wybranego programu.
   – Nastąpi rozpoczęcie programu zmywania.

Gdy program jest włączony, nie można go zmienić. Należy anulować program zmywania.

Ostrzeżenie! Program mycia przerywać lub anulować tylko w razie konieczności.

⚠ Uwaga! Ostrożnie otwierać drzwi. Może dojść do uwolnienia gorącej pary.

Anulowanie programu zmywania

1. Nacisnąć i przytrzymać przycisk wyboru/anulowania programu przez około 3 sekundy.
   – Lampka kontrolna programu zgaśnie.
   – Lampka kontrolna sygnalizująca zakończenie programu zacznie migać.

2. Zwolnić przycisk wyboru/anulowania programu, aby anulować program mycia.

W tym momencie można wykonać następujące czynności:

1. Wyłączyć urządzenie.
2. Ustawić nowy program zmywania.
   Przed ustawieniem nowego programu zmywania należy napełnić dozownik detergentem.

Przerywanie programu mycia

Otworzyć drzwi.

• Program zostanie zatrzymany.
  Zamknąć drzwi.
• Program zostanie wznowiony od momentu, w którym został przerwany.

Ustawianie i uruchamianie programu z opóźnionym rozpoczęciem

1. Nacisnąć przycisk Wł./Wył.
2. Wcisnąć przycisk opóźnienia rozpoczęcia programu.
   – Zapali się kontrolka opóźnienia rozpo- częcia programu.
3. Ustawić program zmywania.
4. Zaświeci się kontrolka programu.

Nie otwierać drzwi podczas odliczania, ponieważ spowoduje to jego przerwanie. Po ponownym zamknięciu drzwi odliczanie jest kontynuowane od momentu przerwania.

Anulowanie opóźnienia rozpoczęcia programu

1. Wcisnąć przycisk opóźnienia rozpoczęcia programu.
   – Zgaśnie kontrolka opóźnienia rozpo- częcia programu.
   – Program rozpocznie się natychmiast.

Zakończenie programu zmywania

Urządzenie można wyłączyć, gdy:

• Urządzenie zatrzyma się automatycznie.
• Zaświeci się kontrolka sygnalizująca zakończenie programu.

• Wygenerowane zostały sygnały dźwiękowe zakończenia programu.

• Nacisnąć przycisk Wł./Wył.

• Otworzyć drzwi.

• W celu osiągnięcia lepszych wyników suszenia, przed wyjęciem naczyń pozostawić drzwi uchylone na kilka minut.

Przed wyjęciem naczyń z urządzenia należy poczekać aż wystygną. Gorące naczynia łatwo ulegają uszkodzeniu.

Programy zmywania

Programy zmywania

Program Stopień zabrudzenia	Rodzaj załadunku	Opis programu
	Bardzo zabrudzone	Naczynia stołowe, sztućce, garnki i patelnieZmywanie zasadnicze w temperaturze do 70°C2 płukania pośredniePłukanie końcoweSuszenie
	Średnio zabrudzone	Naczynia stołowe i sztućceZmywanie zasadnicze w temperaturze do 65°C1 płukanie pośredniePłukanie końcoweSuszenie
1)	Średnio zabrudzone	Naczynia stołowe i sztućceZmywanie zasadnicze w temperaturze do 55°C1 płukanie pośredniePłukanie końcoweSuszenie
	Średnio lub lekko zabrudzone	Naczynia stołowe i sztućceZmywanie zasadnicze w temperaturze do 50°C1 płukanie pośredniePłukanie końcowe
	Średnio lub lekko zabrudzone	Delikatne naczynia i szkłoZmywanie zasadnicze w temperaturze do 40°C1 płukanie pośredniePłukanie końcowe

1) Program testowy dla ośrodków przeprowadzających testy. Dane z testów są przedstawione na osobnej, dołączonej do urządzenia naklejce.

Dane eksploatacyjne

Program	Czas trwania (w minutach)	Zużycie energii (w kWh)	Zużycie wody (w li-trach)
	100-110 0,9-1,0 9-10
	80-90 0,7-0,8 7-8
	140-150 0,5-0,6 7-8
	40 0,5 8
	35 0,4 8
Podane wartości mogą ulec zmianie w zależności od ciśnienia i temperatury		wody, zmian w napięciu zasilania oraz ilości naczyń.

Konserwacja i czyszczenie

Ostrzeżenie! Przed przystąpieniem do czyszczenia należy wyłączyć urządzenie.

Czyszczenie filtrów

Uwaga! Nie używać urządzenia bez filtrów. Upewnić się, że filtry są

prawidłowo zainstalowane.

Nieprawidłowa instalacja filtrów spowoduje niezadowalające wyniki mycia oraz uszkodzenie urządzenia.

Zmywarka ma dwa filtry:

1. filtr zgrubny
2. filtr drobny

Aby wyczyścić filtry, należy wykonać poniższe czynności:

1. Otworzyć drzwi.
2. Wyjąć kosz.
3. Wyjąć filtry znajdujące się w dnie urządzenia.
4. Dokładnie wyczyścić filtry pod bieżącą woda.
5. Ponownie założyć filtry.
6. Zamknąć drzwi.

Czyszczenie ramienia spryskującego

Regularnie sprawdzać stan ramienia spryskującego. Usunąć resztki potraw z otworów w ramieniu spryskującym.

Co zrobić, gdy...

Urządzenie nie uruchamia się lub zatrzymuje się podczas pracy.

W razie wystąpienia problemów należy najpierw spróbować samodzielnie znaleźć rozwiązanie. Jeżeli nie można znaleźć rozwiązania, należy skontaktować się z autoryzowanym serwisem.

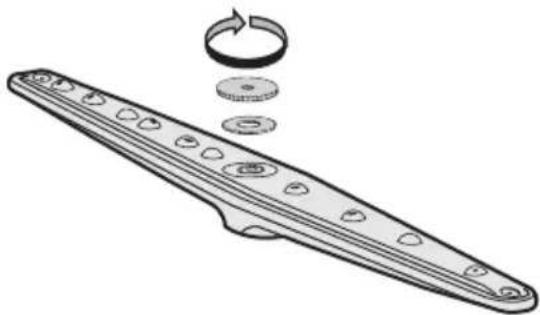

Wykonać następujące czynności, aby wy- montować ramię spryskujące:

1. Odkręcić nakrętkę w kierunku zgodnym z ruchem wskazówek zegara.
2. Wyjąć ramię spryskujące.
3. Wyczyścić otwory.

Czyszczenie zewnętrzne

Zewnętrzne powierzchnie urządzenia i panel sterowania czyścić zwilżoną, miękką szmatką. Używać wyłącznie neutralnych środków do czyszczenia. Nie używać materiałów ściernych, myjek do szorowania ani rozpuszczalników (aceton, trichloroetylen itp.).

Środki ostrożności w przypadku mrozu

Uwaga! Nie instalować urządzenia w miejscach, w których temperatura jest niższa niż 0°C. Producent nie ponosi odpowiedzialności za uszkodzenia wywołane przez mróz.

Jeśli nie ma innej możliwości, opróżnić urządzenie i zamknąć drzwi. Odłączyć wąż do-prowadzający wodę i usunąć z niego wodę.

Uwaga! Wyłączyć urządzenie przed przeprowadzeniem następujących zalecanych działań korygujących.

Kod błędu i nieprawidłowe działanie	Możliwa przyczyna i rozwiązanie
Ciągłe miganie kontrolki trwającego programuS łyszalny przerywany sygnał dźwiękowy1 mignięcie kontrolki sygnalizującej zakończenie programuZmywarka nie napełnia się wodą	Zawór wody jest zablokowany lub zatkany osadem kamienia.Wyczyścić zawór wody.Z a m k n i ęty zawór wody.Otworzyć zawór wody.Zablokowany filtr w wężu doprowadzającym wodę.Wyczyścić filtr.Nieprawidłowe połączenie węża doprowadzającego wodę.Wąż może być zagięty lub przygnieciony.Upewnić się, że połączenie jest prawidłowe.
Ciągłe miganie kontrolki trwającego programuS łyszalny przerywany sygnał dźwiękowy2 mignięcia kontrolki sygnalizującej zakończenie programuZmywarka nie odprowadza wody	Z a t k a n e r o z g a tęzienie syfonu zlewozmywaka.Wyczyścić rozgałęzienie syfonu zlewozmywaka.Nieprawidłowe połączenie węża spustowego. Wąż może być zagięty lub przygnieciony.Upewnić się, że połączenie jest prawidłowe.
Pompa opróżniająca działa bez przerwyG a s n ą wszystkie kontrolki na panelu sterowaniaWłączyło się zabezpieczenie przed zalaniem	Zamknąć dopływ wody i skontaktować się z lokalnym auto-ryzowanym serwisem.
Program nie uruchamia się	Drzwi urządzenia nie są zamknięte.Zamknąć drzwi.Wtyczka przewodu zasilającego nie jest włóżona do gniazdka.Włożyć wtyczkę do gniazdka.Przepalony bezpiecznik w domowej instalacji elektrycznej.Wymienić bezpiecznik.Ustawiono opóźnienie rozpoczęcia programu.Anulować opóźnienie rozpoczęcia programu, aby uruchomić program.

Po sprawdzeniu włączyć urządzenie. Program zostanie wznowiony od momentu, w którym został przerwany. Jeżeli problem wystąpi ponownie, skontaktować się z lokalnym autoryzowanym serwisem.

W razie pojawienia się innych kodów błędu nieopisanych w powyższej tabeli, należy skontaktować się z autoryzowanym serwisem.

Poniższe dane są niezbędne dla serwisu, aby pomoc była szybka i odpowiednia:

• Model (Mod.)
• Numer produktu (PNC)
• Numer seryjny (S.N.)

Informacje te znajdują się na tabliczce zna- mionowej.

W tym miejscu można zapisać wymagane dane:

Nazwa modelu: ......

Numer produktu: ......

Numer seryjny: ....

	Efekty mycia nie są zadowalające
Naczynia nie są czyste	Wybrano program mycia nieodpowiedni do rodzaju naczyń lub zabrudzenia.Kosz jest załadowany nieprawidłowo, przez co woda nie dochodzi do wszystkich powierzchni.Ramię spryskujące nie obraca się swobodnie w wyniku nieprawidłowego rozmieszczenia naczyń.Zabrudzone lub nieprawidłowo zainstalowane filtry.Zbyt mała ilość lub brak detergentu.
Osad kamienia na naczyniach	Pusty zbiornik na sól.Nieprawidłowo ustawiony poziom zmiękczania wody.Pokrywka zbiornika na sól nie jest prawidłowo dokręcona.
Naczynia są mokre i matowe	Nie użyto płynu nabłyszczającego.Dozownik płynu nabłyszczającego jest pusty.
Smugi, mętne plamy lub niebieskawa powłoka na szklankach i naczyniach	Zmniejszyć dozowanie płynu nabłyszczającego.
Wyschnięte ślady kropel wo- dy na szklankach i naczyniach	Zwiększyć dozowanie płynu nabłyszczającego.Przyczyną może być rodzaj użytego detergentu.

Dane techniczne

Wymiary	Szerokość mm	450
	Wysokość mm	460
	Głębokość mm	480
Ciśnienie doprowadzanej wody	Wartość minimalna	0,5 bara (0,05 MPa)
	Wartość maksymalna	8 barów (0,8 MPa)
Pojemność	Ilość standardowych nakryć	5

Informacje dotyczące podłączenia elektrycznego, napięcia i całkowitej mocy znajdują się na tabliczce znamionowej umieszczonej z tyłu urządzenia.

Instalacja

Ostrzeżenie! Upewnić się, że podczas instalacji wtyczka przewodu zasilającego jestАНęta z gniazdka.

Instalacja urządzenia

Ustawić urządzenie w pobliżu źródła i odpływu wody.

Wsuwając urządzenie należy uważać, aby nie przygnieść lub nie zagiąć węża doprowadzającego wodę ani węża spustowego.

Urządzenie można zamontować na blacie kuchennym, nad zlewem lub w szafce kuchennej.

Miejsce instalacji

Instalacja zmywarki we wnęce meblowej.

Należy upewnić się, że wymiary wnęki odpowiadają podanym wymiarom.

Należy pamiętać o wykonaniu w szafce otworów na wąż doprowadzający wodę, wąż spustowy i przewód zasilający.

Poziomowanie urządzenia

Należy zadbać o wypoziomowanie urządzenia, aby drzwi były szczelne i zamykały się prawidłowo. Jeżeli urządzenie jest prawidłowo wypoziomowane, drzwi nie zahaczają o boki obudowy. Jeżeli nie można prawidłowo zamknąć drzwi, należy wkręcać lub wykręcać regulowane nóżki, aż urządzenie zostanie wypoziomowane.

Podłączenie do sieci wodociągowej

Wąż doprowadzający wodę

Urządzenie ma zabezpieczenie uniemożli- wiające powrót używanej w nim wody do in- stalacji wody pitnej.

Podłączyć urządzenie do wody ciepłej (maks. 60°) lub zimnej.

Jeżeli ciepła woda jest wytwarzana przy pomocy alternatywnych źródeł energii, które są bardziej przyjazne środowisku (np. kolektory słoneczne, ogniwa słoneczne lub elektrownie wiatrowe), można użyć jej do zasilania urządzenia, aby zmniejszyć zużycie energii.

Ważne jest aby zawór wody lub zawór odcinający był umieszczony w pobliżu zmywarki oraz by był zapewniony do niego dostęp.

Podłączyć wąż doprowadzający wodę do zaworu z zewnętrznym gwintem 3/4". W razie potrzeby należy użyć redukcji 1/2" cala.

Jeśli wąż doprowadzający wodę jest zbyt krótki, należy go wymienić na odpowiednio dłuższy wąż ciśnieniowy. Nie podłączać węża przedłużającego.

W celu ułatwienia instalacji, końcówkę węża podłączoną do zmywarki można obrócić w lewo lub w prawo. Należy wykonać następujące czynności:

1. Poluzować nakrętkę mocująca.
2. Obrócić wąż.
3. Dokręcić nakrętkę mocująca.

Ostrzeżenie! Upewnić się, że nakrętka mocująca oraz wszelkie inne połączenia są szczelnie dokręcone przed ustawieniem zmywarki w docelowym miejscu.

Ostrzeżenie! Należy zawsze używać nowego węża doprowadzającego wodę. Nie wolno stosować węża używanego wcześniej z poprzednim urządzeniem.

Wąż spustowy

Urządzenie ma zabezpieczenie przed wycie- kiem wody. W razie awarii pompa opróżnia- jąca samoczynnie odprowadza znajdująca się w zmywarce wodę.

Ostrzeżenie! Zabezpieczenie przed wyciekiem wody działa nawet gdy zmywarka jest wyłączona o ile jest podłączona do gniazdka.

Podłączenie do sieci elektrycznej

Ostrzeżenie! Producent nie ponosi odpowiedzialności za szkody wynikające z nieprzestrzegania wskazówek bezpieczeństwa.

Wąż spustowy można zamontować na dwa sposoby: :

1. Na koniec węża założyć plastikowe ko- lanko dostarczone w komplecie. Włożyć końcówkę węża spustowego do umywalki.

2. Podłączyć wąż spustowy do instalacji kanalizacyjnej.

Wąż musi być ułożony nie wyżej niż 75 cm ponad podstawę zmywarki, aby zapobiec nieprawidłowemu działaniu urządzenia.

Usunąć plastikową membranę (A) przed podłączeniem węża spustowego do syfonu pod ziewem. Jeżeli membrana nie zostanie całkowicie usunięta, gromadzące się resztki jedzenia mogą spowodować powstanie blokady w rozgałęzieniu syfonu.

Uziemić urządzenie zgodnie z przepisa- mi bezpieczeństwa.

Upewnić się, że napięcie znamionowe i moc podane na tabliczce znamionowej

są zgodne z napięciem i obciążalnością lokalnej instalacji zasilającej.

Używać wyłącznie prawidłowo zainstalowanego gniazdka z uziemionym stykiem ochronnym.

Nie używać rozgałęziaczy, łączników ani przedłużaczy. Istnieje ryzyko pożaru.

Nie wymieniać samodzielnie przewodu zasilającego. Skontaktować się z lokalnym autoryzowanym serwisem.

Należy zadbać o to, aby po zakończeniu instalacji urządzenia wtyczka przewodu zasilającego była łatwo dostępna.

Nie ciągnąć za przewód zasilający w celu odłączenia urządzenia. Zawsze ciągnać za wtyczkę.

Ochrona środowiska

Symbol 📋 na produkcie lub na opakowaniu oznacza, że tego produktu nie wolno traktować tak, jak innych odpadów domowych. Należy oddać go do właściwego punktu skupu surowców wtórnych zajmującego się złomowanym sprzętem elektrycznym i elektronicznym. Właściwa utylizacja i złomowanie pomaga w eliminacji niekorzystnego wpływu złomowanych produktów na środowisko naturalne oraz zdrowie. Aby uzyskać szczegółowe dane dotyczące możliwości recyklingu niniejszego urządzenia, należy skontaktować się z lokalnym urzędem miasta, służbami oczyszczania miasta lub sklepem, w którym produkt został zakupiony.

Użyte materiały opakowaniowe są przyjazne dla środowiska i nadają się do przetworzenia.

Elementy plastikowe można zidentyfikować na podstawie oznaczeń, np. >PE<, >PS< itd. Opakowanie należy wyrzucić do właściwego pojemnika w instytucjach zajmujących się utylizacją odpadów.

Ostrzeżenie! Aby poddać urządzenie utylizacji, wykonać poniższe czynności:

• Wyjąć wtyczkę przewodu zasilającego z gniazdka.
• Odciąć i usunąć przewód zasilający z wtyczką.
• U s u n ąć zatrzask drzwi. Zapobiega to zatrzaśnięciu się dzieci wewnątrz urządzenia i zagrożeniu ich życia.
