ESF 2410 - Geschirrspüler ELECTROLUX - Kostenlose Bedienungsanleitung

Produkttyp	Freistehender Geschirrspüler
Marke	Electrolux
Modell	ESF 2410
Höhe	85 cm
Breite	60 cm
Tiefe	60 cm
Gewicht	45 kg
Netzspannung	220-240 V
Frequenz	50 Hz
Leistungsaufnahme	2000 W
Wasserverbrauch pro Zyklus	13 L
Geräuschpegel	49 dB
Anzahl der Maßgedecke	12
Waschprogramme	6 (Intensiv, Normal, Eco, Schnell, Spülen, Einweichen)
Energieeffizienzklasse	A+ (typisch)
Startzeitvorwahl	Ja (3/6/9 Stunden)
Kindersicherung	Ja
Überlaufschutz	Ja (AquaStop)
Innenbeleuchtung	Nein
Besteckkorb	Ja (herausnehmbar)
Verstellbarer Oberkorb	Ja
Filtertyp	Selbstreinigender Filter
Trocknungssystem	Kondensationstrocknung
Ersatzteile verfügbar	Filter, Sprüharme, Spülmitteldosierer, Türdichtung

Häufig gestellte Fragen - ESF 2410 ELECTROLUX

Wie installiere ich den Electrolux ESF 2410 Geschirrspüler?

Stellen Sie sicher, dass der Geschirrspüler auf einer ebenen Fläche steht. Schließen Sie den Wasserzulaufschlauch an eine Kaltwasserleitung (max. 60°C) und den Ablaufschlauch an einen geeigneten Ablauf an. Stecken Sie das Gerät in eine geerdete 220-240V Steckdose. Detaillierte Schritte finden Sie in der Installationsanleitung im Handbuch.

Wie sollte ich das Geschirr für beste Ergebnisse einräumen?

Stellen Sie Teller und Schüsseln im unteren Korb so ein, dass sie zu den Sprüharmern zeigen. Stellen Sie Tassen, Gläser und kleine Gegenstände in den Oberkorb. Achten Sie darauf, dass die Sprüharme nicht blockiert werden. Verwenden Sie den Besteckkorb für Messer, Gabeln und Löffel. Vermeiden Sie Überladung, um die Wasserzirkulation zu ermöglichen.

Welches Spülmittel sollte ich verwenden?

Verwenden Sie ein Geschirrspülmittel (Pulver, Gel oder Tabs), das für automatische Geschirrspüler geeignet ist. Geben Sie Klarspüler hinzu, um die Trocknung zu verbessern und Flecken zu vermeiden. Der Spülmitteldosierer verfügt über Fächer für Hauptwäsche und Vorspülung; befolgen Sie die Dosierungsanleitung auf der Verpackung.

Wie reinige ich den Filter?

Schalten Sie den Geschirrspüler aus und entfernen Sie den unteren Korb. Schrauben Sie den zylindrischen Filter ab und spülen Sie ihn unter fließendem Wasser ab. Reinigen Sie auch den flachen Filter. Entfernen Sie alle Rückstände. Setzen Sie den Filter wieder ein und sichern Sie ihn. Reinigen Sie den Filter regelmäßig (alle 1-2 Monate), um die Leistung zu erhalten.

Warum startet der Geschirrspüler nicht?

Überprüfen Sie, ob die Tür richtig geschlossen und verriegelt ist. Stellen Sie sicher, dass der Strom eingeschaltet ist und der Schutzschalter nicht ausgelöst hat. Vergewissern Sie sich, dass die Wasserzufuhr geöffnet ist. Wenn ein Programm eingestellt wurde, drücken Sie die Starttaste. Überprüfen Sie auch, ob die Startzeitvorwahl aktiv ist. Wenn das Problem weiterhin besteht, konsultieren Sie den Abschnitt Fehlerbehebung.

Wie füge ich Salz und Klarspüler hinzu?

Öffnen Sie die Abdeckung des Salzbehälters am Boden des Geschirrspülers, füllen Sie Geschirrspülsalz ein (verwenden Sie einen Trichter), und setzen Sie die Abdeckung wieder auf. Für Klarspüler öffnen Sie den Spender an der Tür, gießen Sie ein, bis das Anzeigefenster dunkel wird, und schließen Sie ihn. Passen Sie die Dosierung je nach Wasserhärte an.

Was bedeuten Fehlercodes?

Häufige Fehlercodes: E1 (Wasserzulauffehler), E3 (Heizungsproblem), E4 (Überlauf). Überprüfen Sie auf verstopfte Schläuche oder Filter. Für spezifische Codes beachten Sie die Fehlercodetabelle im Handbuch und befolgen Sie die empfohlenen Maßnahmen.

Wie kann ich die Trocknungsleistung verbessern?

Verwenden Sie Klarspüler, um Wassertropfen zu reduzieren. Wählen Sie ein Programm mit einem höheren Temperatur-Endspülgang. Öffnen Sie die Tür nach Programmende leicht, um Dampf entweichen zu lassen. Räumen Sie das Geschirr nach dem Zyklus aus, um Kondensation zu vermeiden.

Ist der Geschirrspüler energieeffizient?

Der Electrolux ESF 2410 hat die Energieeffizienzklasse A+ (typisch). Das Eco-Programm verbraucht weniger Energie und Wasser bei normal verschmutztem Geschirr. Nutzen Sie die Halblast-Option, falls vorhanden, um Ressourcen zu sparen. Das Betreiben voller Beladung erhöht die Effizienz.

Wo kann ich Ersatzteile bekommen?

Ersatzteile wie Filter, Sprüharme, Spülmitteldosierer und Türdichtungen sind bei autorisierten Electrolux-Servicezentren oder Online-Händlern erhältlich. Verwenden Sie die Modellnummer ESF 2410 für die richtigen Teile. Verwenden Sie aus Sicherheitsgründen immer Originalteile.

BEDIENUNGSANLEITUNG ESF 2410 ELECTROLUX

Mehr zu unserem Denken finden Sie unter www.electrolux.com

Inhalt

Sicherheitshinweise 32	Spülprogramme 42
Gerätebeschreibung 34	Reinigung und Pflege 43
Bedienblende 35	Was tun, wenn ... 43
Verwendung des Geräts 36	Technische Daten 45
Einstellen des Wasserenthärters 37	Gerät aufstellen	45
Gebrauch von Salz für Geschirrspüler 38	Wasseranschluss	46
Gebrauch von Klarspülmittel 38	Elektrischer Anschluss	47
Laden von Besteck und Geschirr 39	Umwelttipps	47
Gebrauch von Spülmittel 40
Auswählen und Starten eines Spülprogramms 41

Änderungen vorbehalten

Sicherheitshinweise

Lesen Sie diese Bedienungsanleitung bitte sorgfältig durch, bevor Sie das Gerät anschließen und benutzen, um Gefahren zu vermeiden und einen korrekten Betrieb des Geräts zu gewährleisten. Bewahren Sie diese Bedienungsanleitung in der Nähe des Geräts auf, auch wenn Sie dieses anderswo aufstellen. Wenn Sie das Gerät verkaufen, geben Sie dem Käufer die Bedienungsanleitung mit. Jeder, der dieses Gerät benutzt, sollte mit der Bedienung und den Sicherheitsmerkmalen vertraut sein.

Bestimmungsgemäßer Gebrauch

• Dieses Gerät ist ausschließlich zur Verwendung im Haushalt bestimmt.
• Spülen Sie in diesem Gerät ausschließlich spülmaschinengeeignete Haushaltsuten-silien.
• Geben Sie keine Lösungsmittel in das Gerät. Andernfalls besteht Explosionsgefahr.
• Ordnen Sie Messer und andere spitze Gegenstände mit der Spitze nach unten in den Besteckkorb ein. Oder legen Sie sie horizontal in den Hauptkorb.
• Verwenden Sie ausschließlich Markenreinigungsprodukte für Geschirrspüler (Spülmittel, Salz, Klarspüler).
• Wenn Sie die Tür öffnen, während das Gerät in Betrieb ist, kann heißer Dampf aus-

treten. In diesem Fall besteht die Gefahr von Hautverbrennungen.

• Nehmen Sie vor dem Ende des Spülprogramms nichts aus dem Geschirrspüler.
• Wenn das Spülprogramm beendet ist, ziehen Sie den Netzstecker aus der Netzsteckdose und schließen Sie den Wasserhahn.
• Das Gerät darf ausschließlich von einem Servicetechniker einer autorisierten Kundendienststelle repariert werden. Dabei dürfen ausschließlich Originalersatzteile verwendet werden.
• Versuchen Sie nicht, selbst Reparaturen auszuführen. Andernfalls besteht Unfallgefahr und das Gerät könnte beschädigt werden. Wenden Sie sich in jedem Fall an Ihren Kundendienst.

Allgemeine Sicherheitshinweise

- Das Gerät darf von Erwachsenen oder Kindern mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Wissen und Erfahrung nicht benutzt werden. Solche Personen müssen von einer Person beaufsichtigt oder bei der Bedienung des Geräts angeleitet werden, die für ihre Sicherheit verantwortlich ist.

• Beachten Sie die Sicherheitsanweisungen des Reinigungsmittelherstellers, um Verätzungen an Augen, Mund oder Kehlkopf zu vermeiden.
• Trinken Sie kein Wasser aus dem Geschirrspüler. Es können Spülmittelrückstände darin zurückbleiben.
• Wenn Sie das Gerät nicht benutzen, halten Sie die Tür geschlossen, damit es nicht zu Unfällen kommt, weil jemand darüber stolpert.
• Setzen oder stellen Sie sich nie auf die offene Tür.

Kindersicherheit

• Nur Erwachsene dürfen dieses Gerät bedienen. Kinder müssen beaufsichtigt werden, so dass sie nicht mit dem Gerät spielen können.
• Halten Sie das Verpackungsmaterial von Kindern fern. Andernfalls besteht Erstickungsgefahr.
• Bewahren Sie alle Reinigungsmittel an einem sicheren Ort auf. Achten Sie darauf, dass Reinigungsmittel nicht in die Hände von Kindern gelangen.
• Halten Sie Kinder vom geöffneten Geschirrspüler fern.

Installation

- Vergewissern Sie sich, dass das Gerät beim Transport nicht beschädigt wurde.

Schließen Sie ein beschädigtes Gerät nicht an. Wenden Sie sich bei Bedarf an den Hersteller.
- Entfernen Sie vor dem ersten Gebrauch alle Verpackungsmaterialien.
- Der elektrische Anschluss muss von einer qualifizierten Fachkraft vorgenommen werden.
- Die Wasseranschlüsse müssen von einer qualifizierten Fachkraft vorgenommen werden.
- Nehmen Sie weder technische noch anderweitige Modifikationen am Gerät vor. Andernfalls besteht Unfallgefahr und das Gerät könnte beschädigt werden.
- Benutzen Sie das Gerät nicht: - wenn das Netzkabel oder die Wasserschläuche beschädigt sind, - wenn die Bedienblende, die Abdeckung oben oder der Sockel beschädigt sind, so dass das Innere des Geräts freiliegt. Wenden Sie sich in einem solchen Fall an Ihren Kundendienst.
- Bohren Sie keine Löcher ins Gehäuse des Geräts. Andernfalls könnten hydraulische oder elektrische Bauteile beschädigt werden.

Warnung! Beachten Sie genau sämtliche Anweisungen zu den elektrischen und den Wasseranschlüssen.

Gerätebeschreibung

1 Dosiergerät für Klarspüler

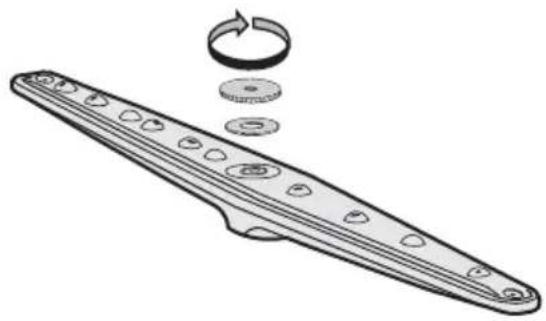

2 Sprüharm
3 Feinfilter
4 Behälter für Reinigungsmittel
5 Grobfilter
6 Salzbehälter
Das Typenschild befindet sich an der Rückseite des Geräts.

Bedienblende

1 Ein/Aus-Taste
2 Zeitvorwahl-Taste / (Delay start)
3 Programmauswahl/-abbruch-Taste / (Programme/ Cancel)
4 Kontrolllampen
5 Programmkontrolllampen

Kontrolllampen
Laufendes Programm	– Leuchtet nach der Einstellung eines Spülprogramms auf.– Leuchtet während des gesamten Spülprogramms.– Erlischt am Ende des Spülprogramms.
Salz1)	Die Kontrollampe leuchtet auf, wenn der Salzbehälter aufgefüllt werden muss. Siehe Kapitel "Verwendung von Geschirrspülsalz".Die Kontrolllampe für Salz kann nach dem Nachfüllen von Salz noch einige Stunden leuchten. Dies hat jedoch keine unerwünschte Auswirkung auf den Gerätebetrieb.
Programmende→|	Diese Kontrolllampe leuchtet auf, wenn das Spülprogramm zu Ende ist. Zusatzfunktionen:• Einstellung des Wasserenthärters.• Ein-/Abschalten der Töne.• Alarm bei einer Störung des Geräts.

1) Während eines laufenden Spülprogramms leuchtet die Kontrolllampe für Salz nie auf, auch wenn der Salzbehälter leer ist,

Programmauswahl/-abbruch-Taste

Benutzen Sie die Programmauswahl-/-abbruch-Taste für folgende Vorgänge:

• Zum Einstellen des Spülprogramms. Siehe Kapitel "Auswahl und Start eines Spülprogramms".
• Zum Einstellen des Wasserenthärters. Siehe den Abschnitt 'Einstellung des Wasserenthärters.
• Zum Ein-/Ausschalten der akustischen Signale. Siehe den Abschnitt 'Akustische Signale'.
• Um ein laufendes Spülprogramm abzubrechen. Siehe Kapitel "Auswahl und Start eines Spülprogramms".

Zeitvorwahl-Taste

Verwenden Sie diese Taste, um den Start eines Spülprogramms um 3 Stunden zu verzögern. Siehe Kapitel "Auswahl und Start eines Spülprogramms".

Einstellmodus

Das Gerät befindet sich im Einstellmodus, wenn alle Programmkontrolllampen ausgeschaltet sind und die Kontrolllampe für das Programmende blinkt.

Der Geschirrspüler muss sich im Einstellmodus befinden, damit die folgenden Vorgänge ausgeführt werden können:

– Einstellen eines Spülprogramms.
– Einstellen des Wasserenthärters.
– Ein-/Ausschalten der Signaltöne.

Falls eine Programmkontrolllampe leuchtet, müssen Sie das Programm abbrechen, um zum Einstellmodus zurückzukehren. Siehe Kapitel "Wählen und Starten eines Spülprogramms".

Programmkontrolllampen A und B

Neben der Anzeige des gewählten Spülprogramms haben diese Kontrolllampen auch noch Zusatzfunktionen:

- Einstellung des Härtegrads für den Wasserenthärter.

Verwendung des Geräts

Bitte halten Sie sich für die folgenden Schritte genau an die Anweisung:

1. Überprüfen Sie, ob der Wasserenthärter (Weichwasserbereiter) korrekt auf den Härtegrad des Wassers in Ihrer Region eingestellt ist. Stellen Sie den Wasserenthärter bei Bedarf auf die richtige Stufe ein.

- Ein-/Ausschalten der Signaltöne.

Signaltöne

Signaltöne werden in folgenden Situationen ausgegeben:

• Am Ende des Spülprogramms.
• Bei einer Fehlfunktion des Geräts.

Die Signaltöne sind werkseitig aktiviert.

Gehen Sie bitte wie folgt vor, um die Signaltöne auszuschalten:

1. Schalten Sie das Gerät ein.
2. Das Gerät muss sich im Einstellmodus befinden.

3. Halten Sie die Programmauswahl/-ab-bruch-Taste so lange gedrückt, bis die Programmkontrolllampe A blinkt und die Programmkontrolllampe B leuchtet.

4. Drücken Sie erneut die Programmauswahl/-abbruch-Taste.

– Die Programmkontrolllampe A leuchtet nun.
– Die Programmkontrolllampe B beginnt zu blinken.

1. Warten Sie, bis die Programmkontroll-lampe A erlischt.

– Die Programmkontrolllampe B blinkt weiterhin.

– Die Kontrolllampe für das Programmende leuchtet auf.

Die Signaltöne sind eingeschaltet.

1. Drücken Sie erneut die Programmauswahl/-abbruch-Taste.

– Die Kontrolllampe für das Programmende erlischt.

Die Signaltöne sind ausgeschaltet.

1. Schalten Sie das Gerät aus, um diese Einstellung zu speichern.

Gehen Sie bitte wie folgt vor, um die Signaltöne einzuschalten:

1. Führen Sie erneut das obige Verfahren durch, bis die Kontrolllampe für das Programmende aufleuchtet.

2. Füllen Sie den Salzbehälter mit Geschirrspülsalz.

3. Füllen Sie den Klarspüldosierer mit Klarspüler.

4. Ordnen Sie Geschirr und Besteck in den Geschirrspüler ein.

5. Stellen Sie je nach Spülgut und Verschmutzungsgrad das passende Spülprogramm ein.

6. Füllen Sie den Spülmittelbehälter mit der passenden Menge an Spülmittel.

Einstellen des Wasserenthärters

Der Wasserenthärter entfernt Mineralien und Salze aus dem Spülwasser. Andernfalls könnten sich die Mineralien und Salze nachteilig auf die Funktion des Geräts auswirken. Die Wasserhärte wird in unterschiedlichen, aber gleichwertigen Einheiten gemessen:

• Deutsche Wasserhärtegrade (dH°).
  • Französische Wasserhärtegrade (°TH).

• Starten Sie das Spülprogramm.

Wenn Sie Reinigertabletten verwenden, siehe das Kapitel "Gebrauch von Spülmitteln".

• mmol/l (Millimol pro Liter - internationale Einheit für Wasserhärtegrade).
• Clarke-Werte.

Stellen Sie den Wasserenthärter auf den Wasserhärtegrad in Ihrer Region ein. Bei Bedarf erfahren Sie den Härtegrad bei Ihrem Wasserversorger.

Wasserhärte Einstellung des				Wasserenthär- ters
°dH mmol/l	°TH Clarke-Werte
>24 >4.2 >40 >29 10
22-24	3,9-4,2	39-40	27-29	9
20-22	3,5-3,9	35-39	25-27	8
18-20	3,2-3,5	32-35	23-25	7
16-18	2,8-3,2	28-32	20-23	6
13-16 2,3-2,8 23-28 17-20 5
10-13	1,8-2,3	18-23	13-17	4
7-10	1,2-1,8	12-18	9-13	3
4-7	0.7-1,2	7-12	5-9	2
<4<0.7<7<5				1 1)

1) Kein Salz erforderlich.

Elektronische Einstellung

Der Wasserenthärter ist werkseitig auf Härtestufe 5 eingestellt.

1. Schalten Sie das Gerät ein.
2. Das Gerät muss sich im Einstellmodus befinden.
3. Halten Sie die Programmauswahl/-abbruch-Taste gedrückt.
4. Lassen Sie die Programmauswahl/-abbruch-Taste los, wenn die Programmkontrolllampe A zu blinken beginnt und die Programmkontrolllampe B aufleuchtet.
5. Warten Sie, bis die Programmkontroll-lampe B erlischt.

– Die Programmkontrolllampe A beginnt zu blinken.
– Die Kontrolllampe für das Programmende beginnt zu blinken.

1. Drücken Sie die Programmauswahl/-abbruch-Taste einmal.

– Die Programmkontrolllampe A beginnt zu blinken.
– Die Einstellungsfunktion für den Wasserenthärter ist nun aktiviert.
– Durch Blinken der Kontrolllampe für das Programmende wird die Stufe angezeigt, auf die der Wasserenthärter eingestellt ist.

Beispiel: 5 Blinksignale, Pause, 5 Blinksignale, Pause usw... = Stufe 5.

1. Drücken Sie die Programmauswahl/-abbruch-Taste einmal, um die Einstellung des Wasserenthärters um eine Stufe zu erhöhen.
2. Drücken Sie die Ein/Aus-Taste, um die Einstellung zu speichern.

Gebrauch von Salz für Geschirrspüler

Vorsicht! Verwenden Sie ausschließlich Geschirrspülsalz. Andere Salzarten, die nicht auf Geschirrspüler ausgelegt sind, können den Wasserenthärter beschädigen.
Vorsicht! Verschüttetes Salz oder Salzwasser auf dem Boden des Geräts kann Korrosion verursachen. Wenn Sie Salz in den Salzbehälter gefüllt haben, starten Sie bitte ein Spülprogramm; so bleibt kein verschüttetes Salz auf dem Geräteboden und Korrosion wird verhindert!

Gehen Sie wie folgt vor, um den Salzbehälter aufzufüllen:

1. Drehen Sie den Deckel gegen den Uhrzeigersinn, um den Salzbehälter zu öffnen.
2. Füllen Sie den Salzbehälter mit 1 Liter Wasser (nur bei der Erstinbetriebnahme).
3. Verwenden Sie den Trichter, um den Behälter mit Salz zu füllen.

1. Entfernen Sie das Salz, das sich um die Öffnung des Salzbehälters herum angesammelt hat.
2. Drehen Sie den Deckel im Uhrzeigersinn, um den Salzbehälter zu schließen.

Es ist normal, dass das Wasser aus dem Salzbehälter beim Einfüllen von Salz überläuft.

Wenn Sie den Wasserenthärter auf Stufe 1 einstellen, leuchtet die Salzkontrolllampe nicht mehr.

Gebrauch von Klarspülmittel

Vorsicht! Verwenden Sie ausschließlich Markenklarspülmittel für Geschirrspüler. Füllen Sie nie andere Produkte (Reinigungsmittel für Geschirrspüler, Flüssigreiniger) in den Behälter für Klarspüler. Hierdurch kann das Gerät beschädigt werden.
i Klarspüler macht es möglich, dass das Geschirr ohne Streifen und Flecken trocknet. Der Klarspüler wird automatisch bei der letzten Spülphase zugesetzt.

Füllen Sie den Klarspüldosierer, wie im Folgenden gezeigt:

1. Drehen Sie den Deckel (1), um den Klarspüldosierer zu öffnen.

2. Füllen Sie den Klarspüldosierer mit Klar- spüler. Die rote Markierung an der Anzei- ge (2) zeigt den maximalen Füllstand an.

3. Wischen Sie verschütteten Klarspüler mit einem saugfähigen Tuch auf, um zu große Schaumbildung beim nächsten Spülprogramm zu vermeiden.
4. Drehen Sie den Deckel (1), um den Klarspüldosierer zu schließen.
   i Die Kapazität des Klarspüldosierers ist etwa 140 ml. Diese Menge an Klarspüler ist ausreichend für etwa 40-70 Spülprogramme.

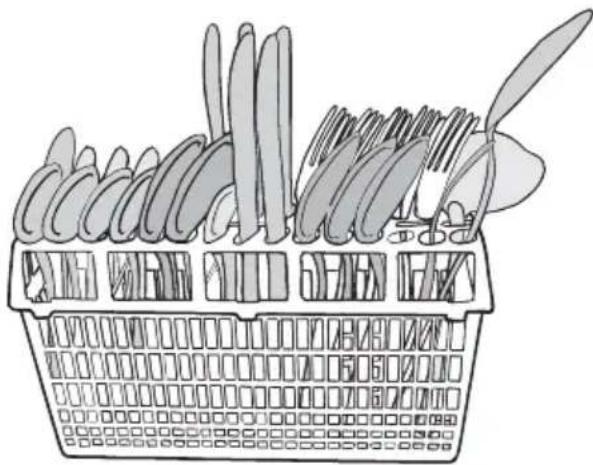

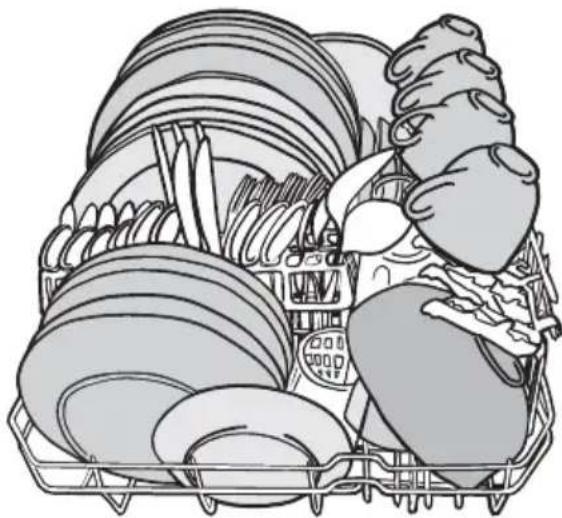

Laden von Besteck und Geschirr

Hilfreiche Hinweise und Tipps

Vorsicht! Spülen Sie in diesem Gerät ausschließlich spülmaschinengeeignete Haushaltsutensilien.

Spülen Sie in diesem Gerät keine Wasser absorbierenden Gegenstände (Schwämme, Geschirrtücher usw.).

- Gehen Sie wie folgt vor, bevor Sie Geschirr und Besteck in das Gerät einordnen:

- Entfernen Sie alle Essensreste und sonstigen größeren Partikel.

– Weichen Sie angebrannte Reste in Pfannen, Töpfen usw. ein.

- Achten Sie beim Einordnen von Geschirr und Besteck auf Folgendes:

- Ordnen Sie Hohlgefäße (z. B. Tassen, Gläser, Pfannen) mit der Öffnung nach unten ein.

- Achten Sie darauf, dass sich kein Wasser in Höhlungen oder Vertiefungen sammeln kann.

– Achten Sie darauf, dass Geschirr- und Besteckteile nicht ineinander zu liegen kommen.

– Achten Sie darauf, dass Geschirr- und Besteckteile nicht übereinander zu liegen kommen.

– Achten Sie darauf, dass Gläser einander nicht berühren.

- Ordnen Sie kleine Gegenstände in den Besteckkorb ein

- Auf Kunststoffgegenständen und Pfannen mit Antihaftbeschichtung sammeln sich oftmals Wassertropfen.

Einstellung des Klarspüldosierers

Siehe Spülergebnisse (Kapitel "Was tun, wenn..."). Starten Sie mit der niedrigsten Dosierung.

1. Drehen Sie den Pfeil (3) im Uhrzeigersinn, um die Dosierung zu erhöhen.
2. Erhöhen Sie die Dosierung, wenn auf dem Geschirr Wassertropfen oder Kalkflecken sind.
3. Füllen Sie den Klarspüldosierer auf, wenn der Klarspüler beinahe den Boden der Anzeige erreicht hat.

• Diese Art Geschirr trocknet deshalb schlechter als Porzellan oder Edelstahl.
- Ordnen Sie leichte Gegenstände in den Hauptkorb ein. Achten Sie darauf, dass diese nicht verrutschen können.

! Vorsicht! Achten Sie darauf, dass sich der Sprüharm ungehindert bewegen kann, bevor Sie ein Spülprogramm starten.

Hauptkorb

Ordnen Sie Geschirr mit Vertiefungen und große Deckel um den Rand des Korbs herum an. Ordnen Sie die Geschirrteile auf und unter den Tassenablagen an. Das Wasser muss alle Teile des Geschirrs erreichen. Sie können die Tassenablagen nach oben klappen, um hohe Geschirrteile zu spülen.

! Warnung! Stellen Sie Messer mit langer Klinge nicht senkrecht in den Besteckkorb, um Verletzungen zu vermeiden.

Legen Sie langes oder scharfes Besteck waagerecht in den Hauptkorb. Gehen Sie vorsichtig mit scharfen Gegenständen wie Messern um.

Verwenden Sie den Besteckkorb wie folgt:

• Gabeln und Löffel mit den Griffen nach unten.
• Messer mit den Griffen nach oben.

Der Besteckkorb hat ein Besteckgitter, das Sie entfernen können.

Achten Sie darauf, dass Besteckteile nicht aneinander kleben.

Achten Sie vor dem Schließen der Tür darauf, dass sich der Sprüharm ungehindert bewegen kann.

Gebrauch von Spülmittel

i Verwenden Sie ausschließlich Spülmittel (Pulver, Flüssigspülmittel oder Reiniger-tabletten) speziell für Geschirrspüler. Richten Sie sich nach den Angaben auf der Verpackung:

• Vom Hersteller empfohlene Dosierung.
- Empfehlungen für die Lagerung. Die Anweisungen auf der Verpackung gelten in der Regel für große Geschirrspüler (12 Einstellungen).

Verwenden Sie nicht mehr als die angegebene Spülmittelmenge, um die Umweltbelastung möglichst gering zu halten.

Einfüllen von Reiniger

Gehen Sie wie folgt vor, um den Reinigungsmittelbehälter zu füllen:

1. Öffnen Sie die Tür.

2. Füllen Sie den Reinigungsmittelbehälter mit Reinigungsmittel.

3. Wenn Sie Geschirrspüler-Tabs verwenden, legen Sie diese in den Reinigungsmittelbehälter.

4. Schließen Sie die Tür. Drücken Sie auf die Tür, bis sie einrastet.

Verwendung von Geschirrspüler-Tabs

Legen Sie Geschirrspüler-Tabs in den Behälter für Reinigungsmittel ein.

Einige Tab-Sorten können auch Zusätze enthalten wie:

• Reinigungsmittel
• Klarspüler
• Geschirrspülsalz.

Einige Tab-Sorten können auch andere Zusätze enthalten.

Gehen Sie bei Geschirrspüler-Tabs folgendermaßen vor:

1. Verwenden Sie passende Geschirrspüler-Tabs für den Wasserhärtegrad in Ihrer Region. Beachten Sie dazu die Herstellerangaben.

2. Stellen Sie den Wasserenthärter und den Klarspüldosierer auf die niedrigste Stufe ein.
   Der Salzbehälter und der Klarspüldosierer müssen nicht aufgefüllt werden.

Gehen Sie bei nicht zufriedenstellenden Trocknungsergebnissen folgendermaßen vor:

1. Füllen Sie den Klarspüldosierer mit Klarspüler.
2. Stellen Sie den Klarspüldosierer auf die mittlere Stufe ein.

Wenn Sie wieder Spülmittel in Pulverform verwenden wollen:

1. Füllen Sie den Salzbehälter und den Klarspüldosierer.

2. Stellen Sie den Wasserenthärter auf die höchste Stufe ein.

3. Führen Sie ein Spülprogramm ohne Geschirr aus.
4. Stellen Sie den Wasserenthärter ein. Siehe den Abschnitt 'Einstellung des Wasserenthärters'.
5. Stellen Sie den Klarspüldosierer ein.

i Spülmittel unterschiedlicher Marken lösen sich unterschiedlich schnell auf. Einige Geschirrspüler-Tabs erbringen bei kurzen Spülprogrammen keine optimalen Ergebnisse. Wählen Sie lange Spülprogramme, wenn Sie Geschirrspüler-Tabs verwenden, damit sich das Spülmittel vollständig auflösen kann.

Auswählen und Starten eines Spülprogramms

1. Schließen Sie die Tür.
2. Drücken Sie die Ein/Aus-Taste.

– Die Kontrolllampe Programmende beginnt zu blinken.

1. Drücken Sie die Programmauswahl/-abbruch-Taste wiederholt, um das Spülprogramm einzustellen. Siehe den Abschnitt "Spülprogramme".

– Die Kontrolllampe für das Spülprogramm leuchtet auf.
– Das Spülprogramm beginnt.

Wenn ein Spülprogramm bereits läuft, können Sie kein anderes Programm wählen. Brechen Sie das Spülprogramm stattdessen ab.

⚠️ Warning! Sie sollten ein Spülprogramm nur dann abbrechen oder unterbrechen, wenn es unbedingt notwendig ist.
Vorsicht! Öffnen Sie die Tür vorsichtig. Es könnte heißer Dampf austreten.

Abbrechen eines Spülprogramms

1. Halten Sie die Programmauswahl/-abbruch-Taste ca. 3 Sekunden lang gedrückt.

– Die Programmkontrolllampe erlischt.
– Die Kontrolllampe für das Programmende beginnt zu blinken.

1. Lassen Sie die Programmauswahl/-abbruch-Taste los, um das Spülprogramm abzubrechen.
   Jetzt haben Sie folgende Möglichkeiten:

2. Sie können das Gerät ausschalten.

3. Sie können ein neues Spülprogramm einstellen.
   Füllen Sie den Spülmittelbehälter mit Spülmittel, bevor Sie ein neues Spülprogramm einstellen.

Unterbrechen eines Spülprogramms

Öffnen Sie die Tür.

• Das Programm stoppt.
Schließen Sie die Tür.
- Das Programm wird ab der Stelle fortgesetzt, an der es unterbrochen wurde.

Einstellung und Start eines Spülprogramms mit Zeitvorwahl

1. Drücken Sie die Ein/Aus-Taste.
2. Drücken Sie die Zeitvorwahl-Taste.

– Die Kontrolllampe der Zeitvorwahl beginnt zu leuchten.

1. Wählen Sie ein Programm.

– Die Kontrolllampe des Programms leuchtet auf.

i Öffnen Sie die Tür während des Ablaufs der Zeitvorwahl nicht, um eine Unterbrechung der Zeitvorwahl zu verhindern. Nachdem Sie die Tür wieder geschlossen haben, läuft die Zeitvorwahl ab dem Unterbrechungszeitpunkt weiter ab.

Löschen der Zeitvorwahl:

1. Drücken Sie die Zeitvorwahl-Taste.

– Die Kontrolllampe der Zeitvorwahl erlischt.

– Das Programm startet sofort.

Ende des Spülprogramms

Schalten Sie das Gerät in folgenden Fällen aus:

• Das Gerät stoppt automatisch.
• Die Kontrolllampe "Programmende" leuchtet auf.
- Nachdem die Signaltöne nach dem Ende des Programms ertönten.

1. Drücken Sie die Ein/Aus-Taste.
2. Öffnen Sie die Tür.
3. Damit das Spülgut besser trocknet, öffnen Sie die Tür einen Spaltbreit und warten Sie einige Minuten, bevor Sie das Spülgut entnehmen.

Lassen Sie das Spülgut abkühlen, bevor Sie es aus dem Gerät nehmen. Heißes Geschirr ist leicht zu beschädigen.

Spülprogramme

Spülprogramme

Programm Grad der Verschmutzung		Spülgut Programmbeschreibung
		Stark verschmutzt Geschirr, Besteck, Töpfe, Pfannen	Hauptspülgang bis zu 70 °C2 ZwischenspülgängeKlarspülgangTrocknen
		Normal verschmutzt Geschirr und Besteck	Hauptspülgang bis zu 65 °C1 ZwischenspülgangKlarspülgangTrocknen
1)		Normal verschmutzt Geschirr und Besteck	Hauptspülgang bis zu 55 °C1 ZwischenspülgangKlarspülgangTrocknen
		Normal/leicht verschmutzt	Geschirr und Besteck
		Normal/leicht verschmutzt	Empfindliches Geschirr und Gläser

1) Testprogramm für Testinstitute. Die Testdaten finden Sie auf dem mitgelieferten separaten Infoblatt.

Verbrauchswerte

Programm Programmdauer (in Minu-ten)		Energieverbrauch(in kWh)	Wasser (in Liter)
	100-110 0,9-1,0 9-10
	80-90 0,7-0,8 7-8
	140-150 0,5-0,6 7-8
	40 0,5 8
	35 0,4 8

i Die Verbrauchswerte sind Richtwerte, die je nach dem Druck und der Tempe-

ratur des Wassers, den Schwankungen in der Stromversorgung und der Geschirrmenge variieren können.

Reinigung und Pflege

⚠️ Warnung! Schalten Sie das Gerät aus, bevor Sie die Filter reinigen.

Filterreinigung

Vorsicht! Benutzen Sie den Geschirrspüler nie ohne Filter. Achten Sie darauf, die Filter korrekt einzusetzen. Sind die Filter falsch eingesetzt, spült das Gerät nicht zufriedenstellend und kann beschädigt werden.

Der Geschirrspüler hat zwei Filter:

1. Grobfilter
2. Feinfilter

Gehen Sie wie folgt vor, um die Filter zu reinigen:

1. Öffnen Sie die Tür.
2. Entfernen Sie den Korb.
3. Entfernen Sie die Filter aus dem Spülraumboden.
4. Reinigen Sie die Filter unter fließendem Wasser.
5. Setzen Sie die Filter wieder ein.
6. Schließen Sie die Tür.

Was tun, wenn ...

Das Gerät startet nicht oder stoppt während des Betriebs.

Versuchen Sie, die Ursache des Problems herauszufinden und das Problem selbst zu

Reinigung des Sprüharms

Kontrollieren Sie den Sprüharm regelmäßig. Entfernen Sie Speisereste aus den Löchern des Sprührarms.

Gehen Sie wie folgt vor, um den Sprüharm zu entfernen:

1. Drehen Sie die Mutter im Uhrzeigersinn.
2. Entfernen Sie den Sprüharm.
3. Reinigen Sie die Öffnungen sorgfältig.

Reinigung der Außenseiten

Reinigen Sie die Außenseiten und die Bedienblende des Geräts mit einem weichen feuchten Tuch. Verwenden Sie dazu ausschließlich Neutralreiniger. Verwenden Sie keine Scheuermittel, Scheuerschwämmchen oder Lösungsmittel (Azeton, Trichloräthylen usw.)

Frostschutzmaßnahmen

Vorsicht! Stellen Sie das Gerät nicht an einer Stelle auf, an der die Temperatur unter 0 °C absinken kann. Der Hersteller haftet nicht für Frostschäden.

Wenn eine Aufstellung in forstfreier Umgebung nicht möglich ist, entleeren Sie das Gerät und schließen Sie die Tür. Lösen Sie den Wasserzulaufschlauch und lassen Sie das Wasser aus diesem Schlauch ablaufen.

beheben. Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich bitte an den Kundendienst.

Vorsicht! Schalten Sie das Gerät ab, bevor Sie folgende Abhilfemaßnahmen durchführen.

Fehlercode und Störung Mögliche Ursachen und Abhilfe
Die Kontrolllampe für das laufende Programm blinkt ständigAkustische SignalabfolgeKontrolllampe Programmende blinkt 1-malDer Geschirrspüler füllt sich nicht mit Wasser	Der Wasserhahn ist blockiert oder durch Kalkablagerungen verstopft.Reinigen Sie den Wasserhahn.Drehen Sie den Wasserhahn auf.Der Filter im Wasserzulaufschlauch ist verstopft.Reinigen Sie den Filter.Der Wasserzulaufschlauch ist falsch angeschlossen. Möglicherweise ist der Schlauch geknickt oder gequetscht.Achten Sie auf einen korrekten Anschluss des Schlauchs.
Die Kontrolllampe für das laufende Programm blinkt ständigAkustische SignalabfolgeKontrolllampe "Programmende" blinkt 2-malDer Geschirrspüler pumpt das Wasser nicht ab	Der Siphon ist verstopft.Reinigen Sie den Siphon.Der Wasserablaufschlauch ist falsch angeschlossen. Möglicherweise ist der Schlauch geknickt oder gequetscht.Achten Sie auf einen korrekten Anschluss des Schlauchs.
Die Pumpe arbeitet ständigAlle Kontrolllampen erlöschenDie Aquasafe-Einrichtung ist ausge-löst	Schließen Sie den Wasserhahn und wenden Sie sich an den lokalen Kundendienst.
Das Programm startet nicht • Die Tür des Geräts ist nicht geschlossen.Schließen Sie die Tür.Der Netzstecker ist nicht eingesteckt.Stecken Sie den Netzstecker in die Netzsteckdose.Die Sicherung der Hausinstallation ist durchgebrannt.Tauschen Sie die Sicherung aus.Die Zeitvorwahl ist eingestellt.Brechen Sie die Zeitvorwahl ab, damit das Programm sofort gestartet wird.

Nachdem Sie das Problem behoben haben, schalten Sie das Gerät wieder ein. Das Programm wird ab der Stelle fortgesetzt, an der es unterbrochen wurde. Tritt die Fehlfunktion erneut auf, wenden Sie sich an den Kundendienst.

Für andere Fehlercodes, die nicht in der Tabelle beschrieben sind, rufen Sie bitte den Kundendienst.

Halten Sie folgende Angaben bereit, damit man Ihnen schnell und korrekt helfen kann:

• Modell (Mod.)
• Produktnummer (PNC)
• Seriennummer (S.N.)

Sie finden diese Angaben auf dem Typenschild.

Tragen Sie die Angaben hier ein:

Modell: ......

Seriennummer: ......

Das Spülergebnis ist nicht zufriedenstellend

Das Geschirr ist nicht sauber.

Das ausgewählte Spülprogramm ist für das Spülgut und den Verschmutzungsgrad nicht geeignet.Der Korb ist falsch beladen, so dass das Wasser nicht alle Oberflächen erreichen kann.Aufgrund falscher Beladung kann sich der Sprüharm nicht drehen.Die Filter sind verschmutzt oder nicht korrekt eingesetzt.Das Spülmittel ist zu hoch oder zu niedrig dosiert.

Das Spülergebnis ist nicht zufriedenstellend

Auf dem Geschirr befinden sich Kalkablagerungen.	Der Salzbehälter ist leer.Der Wasserenthärter ist auf eine falsche Stufe eingestellt.Der Deckel des Salzbehälters ist nicht richtig geschlossen.
Das Geschirr ist nass und glanzlos.	Es wurde kein Klarspüler verwendet.Der Klarspüldosierer ist leer.
Schlieren, Streifen, milchige Flecken oder blau schimmernde Beläge befinden sich auf Gläsern und Geschirr.	Verwenden Sie weniger Klarspüler.
Getrocknete Wassertropfen befinden sich auf Gläsern und Geschirr.	Verwenden Sie mehr Klarspüler.Die Ursache kann beim Spülmittel liegen.

Technische Daten

Abmessungen Breite mm 450
Höhe mm 460
Tiefe mm 480
Wasserdruck Mindestdruck 0,5 bar (0,05 MPa)
Höchstdruck 8 bar (0,8 MPa)
Kapazität Maßgedecke 5

i Die Daten der elektrischen Anschlusswerte, Spannung und Gesamtleistung befinden sich auf dem Typenschild auf der Rückseite des Geräts.

Gerät aufstellen

⚠️ Warnung! Achten Sie darauf, dass der Netzstecker während der Installation nicht an eine Netzsteckdose angeschlossen ist.

Montage des Geräts

Stellen Sie das Gerät in der Nähe eines Wasserhahns und eines Ablaufs auf.

Achten Sie beim Aufstellen des Geräts darauf, dass die Wasserschläuche nicht geknickt oder gequetscht sind.

Installieren Sie das Gerät unter einer Spüle oder Arbeitsplatte oder als Einbau-Geschirrspüler.

Aufstellung

Installieren Sie das Gerät in einer Küchenzeile.

Achten Sie darauf, dass die Einbaunische für das Gerät groß genug ist.

Achten Sie darauf, dass in der Küchenzeile Öffnungen für den Wasserzulauf- und den Wasserablaufschlauch und das Netzkabel vorhanden sind.

Ausrichten des Geräts

Achten Sie darauf, dass das Gerät waagrecht ausgerichtet ist, damit die Tür dicht und

Wasseranschluss

Wasserzulaufschlauch

Das Gerät hat Sicherheitsfunktionen, die verhindern, dass das Wasser im Gerät zurück in den Trinkwasserkreislauf gelangt.

Schließen Sie das Gerät an einen Heißwasseranschluss (max. 60 °C) oder einen Kaltwasseranschluss an.

Wenn Sie Ihr Heißwasser mithilfe umweltfreundlicher, alternativer Energiequellen (z. B. Solar- oder Photovoltaikanlagen oder Windkraft) aufbereiten, können Sie durch den Anschluss des Geräts an die Heißwasserversorgung Energie sparen.

Es ist wichtig, dass sich in der Nähe des Geschirrspülers ein leicht zugänglicher Wasserhahn oder Absperrhahn befindet.

Schließen Sie den Zulaufschlauch an einen Wasserhahn mit einem 3/4"-Außengewinde an. Falls notwendig, verwenden Sie den 1/2"-Durchflussbegrenzer.

Wenn der Wasserzulaufschlauch zu kurz ist, ersetzen Sie ihn durch einen passenden längeren Hochdruckschlauch. Verwenden Sie keine Schlauchverlängerung.

Zur Erleichterung der Installation ist es möglich, das an den Geschirrspüler angeschlossene Ende des Schlauchs umzudrehen. Gehen Sie wie folgt vor:

sicher schließt. Ist das Gerät nicht waagrecht ausgerichtet, schließt die Tür an den Seiten nicht richtig. Wenn die Tür nicht korrekt schließt, richten Sie das Gerät durch Anziehen oder Lockern der Stellfüße waagrecht aus.

1. Lösen Sie die Sicherungsmutter.
2. Drehen Sie den Schlauch um.
3. Befestigen Sie die Sicherungsmutter.

! Warnung! Achten Sie darauf, dass die Sicherungsmutter festgezogen ist und alle anderen Anschlüsse vollkommen dicht sind, bevor Sie den Geschirrspüler an die gewünschte Position verschieben.

⚠️ Warning! Verwenden Sie immer einen neuen Wasserzulaufschlauch. Verwenden Sie keinen Zulaufschlauch von einem älteren Gerät.

Ablaufschlauch

Das Gerät hat ein Sicherheitssystem, damit Wasserschäden verhindert werden. Bei einer Störung beginnt die Pumpe sofort damit, das noch im Geschirrspüler vorhandene Wasser abzupumpen.

⚠️ Warning! Das Sicherheitssystem funktioniert bei abgeschaltetem Geschirrspüler nur dann, wenn der Netzstecker des Geschirrspülers in die Netzsteckdose eingesteckt ist.

Der Wasserablaufschlauch kann auf 2 Arten installiert werden:

1. Bringen Sie die mitgelieferte halbrunde Plastikhalterung am Ende des Schlauchs an.

Hängen Sie den Wasserablaufschlauch in das Spülbecken.

1. Schließen Sie den Ablaufschlauch an den Wasserabfluss an.

Der Schlauch muss sich weniger als 75 cm über dem Boden des Geschirrspülers befinden, damit das Gerät korrekt arbeitet.

Wenn der Ablaufschlauch an einen Siphon unter einem Spülbecken angeschlossen wird, muss die Kunststoffmembran (A) entfernt werden. Falls Sie die Kunststoffmembran nicht entfernen, kann der Siphon durch Nahrungsreste verstopfen.

Elektrischer Anschluss

Warnung! Der Hersteller haftet nicht für Schäden aufgrund der Nichtbeachtung folgender Sicherheitshinweise.

Erden Sie das Gerät gemäß den Sicherheitshinweisen.

Vergewissern Sie sich, dass die Netzspannung und -frequenz in Ihrer Region mit den auf dem Typenschild angegebenen Anschlusswerten übereinstimmen.

Schließen Sie das Gerät unbedingt an eine sachgemäß installierte Schutzkontaktsteckdose an.

Verwenden Sie keine Mehrfachsteckdosen, Steckverbinder oder Verlänge-

rungskabel. Andernfalls besteht Feuergefahr.

Tauschen Sie das Netzkabel nicht selbst aus. Wenden Sie sich dafür an den Kundendienst.

Wählen Sie eine Netzsteckdose, die auch nach der Installation des Geräts noch zugänglich ist.

Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät vom Netzstrom trennen möchten. Ziehen Sie dazu immer direkt am Netzstecker.

Umwelttipps

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem

Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses

Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Das Verpackungsmaterial ist umweltfreundlich und recyclebar. Kunststoffteile sind mit internationalen Abkürzungen wie z. B. >PE<, >PS< usw. gekennzeichnet. Entsorgen Sie das Verpackungsmaterial bitte entsprechend seiner Kennzeichnung bei den kommunalen Entsorgungsstellen in den dafür vorgesehenen Sammelbehältern.

⚠️ Warnung! Gehen Sie zum Entsorgen des Geräts folgendermaßen vor:

• Ziehen Sie den Netzstecker aus der Netzsteckdose.
• Schneiden Sie Netzkabel und Netzstecker ab und entsorgen Sie beides.
• Entfernen Sie die Türverriegelung. Dadurch verhindern Sie, dass sich Kinder aus Versehen im Inneren des Geräts einsperren und in Lebensgefahr geraten.

Benštigen Sie Zubehšr, Verbrauchsmaterial und Ersatzteile? Dann besuchen Sie bitte unseren Onlineshop unter:

www.electrolux.at

www.electrolux.de

www.electrolux.cz

www.electrolux.pl

www.electrolux.ru
