INSTRUKCJA OBSŁUGI PS2600 Powertec

Spis treści: Strona:

1. Wprowadzenie 93
2. Opis urządzenia 93
3. Zakres dostawy 93
4. Użycie zgodne z przeznaczeniem 93
5. Wskazówki bezpieczeństwa 94
6. Dane techniczne 97
7. Montaż i obsługa 97
8. Uruchamianie 98
9. Wskazówki dotyczące pracy 99
10. Konserwacja 102
11. Przechowywanie 102
12. Przyłącze elektryczne 103

13. Utylizacja i recykling 103

14. Usuwanie usterek 104

15. Deklaracja zgodności 106

16. Karta gwarancyjna 106

Wyjaśnienie symboli na urządzeniu

	PL	Ostrzeżenie! W przypadku nieprzestrzegania może wystąpić zagrożenia dla życia, niebezpieczeństwo odniesienia obrażeń lub ryzyko uszkodzenia narzędzia!
	PL	Przed uruchomieniem należy przeczytać niniejszą instrukcję obsługi i przestrzegać wskazówek bezpieczeństwa!
	PL	Zawsze nosić okulary ochronne, ochronę słuchu i helm ochronny.
	PL	Podczas korzystania z urządzenia zawsze nosić rękawice ochronne.
	PL	Podczas korzystania z urządzenia zawsze należy nosić antypoślizgowe buty ochronne z zabezpieczeniem przed przecięciem..
	PL	Ważne jest, aby nosić odzież ochronną na stopy, nogi, ręce i przedramiona.
	PL	Jeśli kabel zasilający jest uszkodzony lub rozdarty, musi być odłączony od zasilania.
	PL	Klasa zabezpieczenia II
	PL	Ostrzeżenie! Niebezpieczeństwo odrzutu. Uważaj na odbijanie piły łańcuchowej i unikaj kontaktu z końcówką szyny.
	PL	Nie używaj urządzenia jedną ręką.
	PL	Zawsze używaj urządzenia obiema rękami.
	PL	Nie wystawiaj urządzenia na deszcz. Urządzenie nie może być wilgotne lub być używane w wilgotnym otoczeniu.

1. Wprowadzenie

Producent:

scheppach

Życzymy wiele radości i sukcesów w trakcie pracy z nowo nabytym urządzeniem.

Wskazówka:

W świetle obowiązującego prawa dotyczącego odpowiedzialności za produkt producent tego urządzenia nie odpowiada za szkody, które powstały w tym urządzeniu lub poprzez jego działanie, podczas:

• nieprawidłowej obsługi,
• nieprzestrzegania instrukcji obsługi,
• napraw przeprowadzanych przez osoby trzecie, nieautoryzowanych fachowców,
• montażu i wymiany na nieoryginalne części,
• użytkowania niezgodnego z przeznaczeniem,
• awarii instalacji elektrycznej, w przypadku nieprzestrzegania przepisów elektrycznych i przepisów VDE: 0100, DIN 57113 / VDE 0113.

Rekomendujemy Państwu:

Przed montażem i pierwszym uruchomieniem przeczytajcie Państwo cały tekst instrukcji obsługi.

Instrukcja obsługi powinna Państwu ułatwić poznanie urządzenia oraz możliwości jego eksploatacji zgodnej z przeznaczeniem.

Instrukcja obsługi zawiera ważne wskazówki umożliwiające bezpieczną, fachową i ekonomiczną pracę z tym urządzeniem oraz informuje, jak uniknąć niebezpieczeństw, oszczędzić na kosztach napraw, ograniczyć czas przestojów i zwiększyć niezawodność oraz okres użytkowania urządzenia.

Oprócz zasad bezpieczeństwa zawartych w instrukcji obsługi koniecznie musicie Państwo dodatkowo przestrzegać przepisów dot. eksploatacji maszyn, obowiązujących w Państwa kraju.

Prosimy, żebyście Państwo przechowywali instrukcję obsługi przy urządzeniu i zabezpieczyli ją przed zanieczyszczeniami i wilgocią w plastikowej osłonie.

Przed podjęciem pracy każda osoba obsługująca musi ją przeczytać i dokładnie przestrzegać. Maszyna może być obsługiwana jedynie przez osoby, które zostały poinstruowane i przeszkolone odnośnie jej użytkowania I związanych z tym niebezpieczeństw. Należy przestrzegać minimalnego wieku pracowników. Obok wskazówek dot. bezpieczeństwa zawartych w tej instrukcji obsługi oraz przepisów obowiązujących w Państwa kraju, należy również przestrzegać innych powszechnie uznanych technicznych norm dot. eksploatacji urządzeń do obróbki drewna.

Nie ponosimy odpowiedzialności za wypadki lub szkody powstałe wskutek nieprzestrzegania niniejszej instrukcji oraz wskazówek bezpieczeństwa.

Nie ponosimy odpowiedzialności za wypadki ani szkody powstałe wskutek nieprzestrzegania niniejszej instrukcji oraz wskazówek bezpieczeństwa.

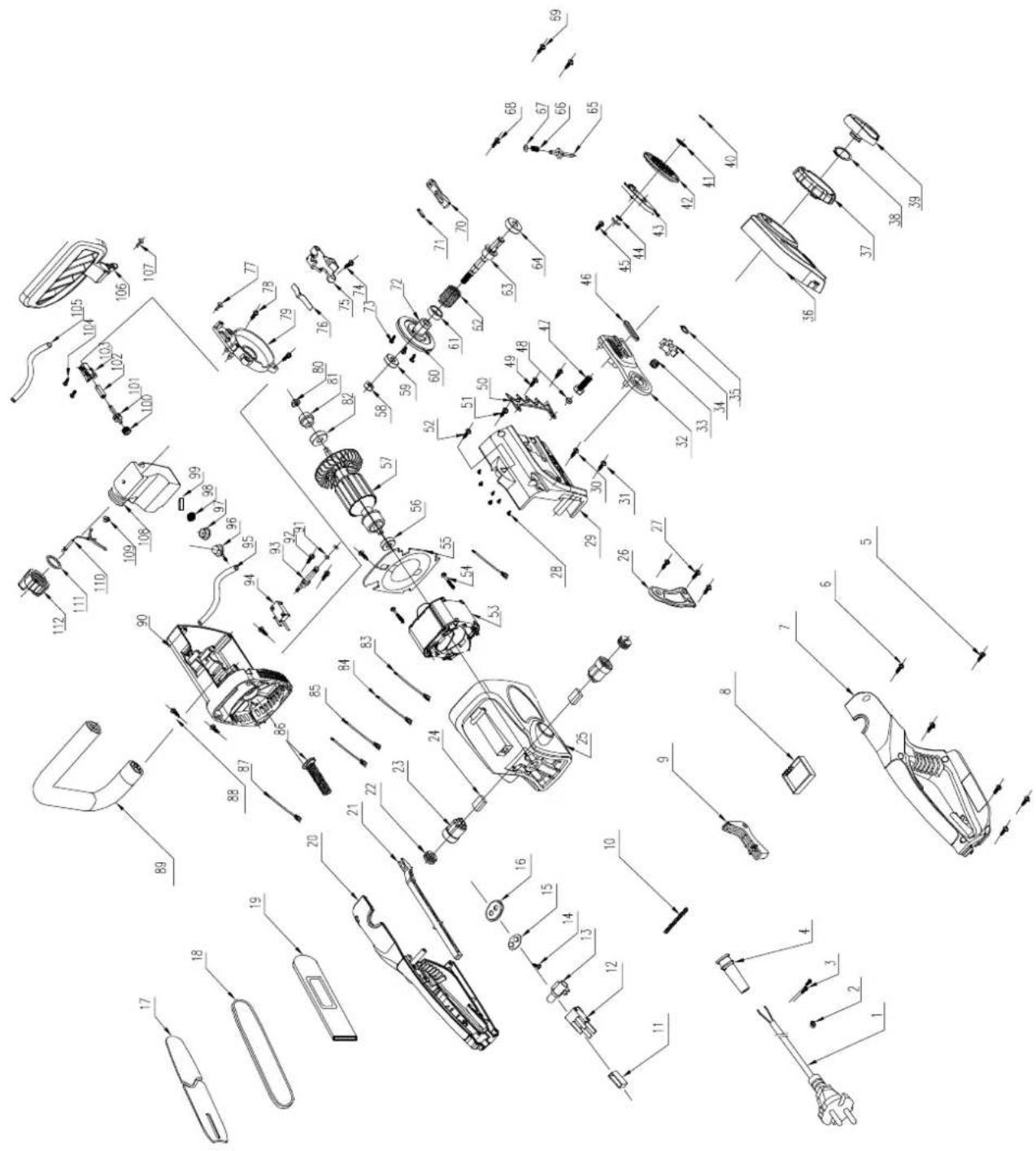

2. Opis urządzenia (rys. 1-4)

1. Uchwyt tylny
2. Uchwyt przedni
3. Przednia ochrona rąk / hamulec łańcuchowy
4. Łańcuch tnący
5. Nakrętka zabezpieczająca / system SDS
6. Ostona koła łańcuchowego
7. Miecz (szyna prowadząca)
8. Tylna ochrona rąk
9. Przewód zasilania
10. Ogranicznik pazurowy
11. Blokada włączenia
12. Uchwyt odciążający
13. Włącznik/wyłącznik
14. Pokrywa zbiornika oleju
15. Wskaźnik poziom oleju
16. Koło łańcuchowe
17. Sworznie prowadzące
18. Wskaźnik pracy/przeciążenia

3. Zakres dostawy

• Otworzyć opakowanie i wyjąć ostrożnie urządzenie.
• Usunąć materiał opakowaniowy oraz zabezpieczenia opakowania/transportowe (jeśli występują).
• Sprawdzić, czy zakres dostawy jest kompletny.
• Sprawdzić urządzenie i elementy wyposażenia pod kątem uszkodzeń transportowych.
• W miarę możliwości zachować opakowanie do zakończenia okresu gwarancyjnego.

Uwaga

Urządzenie i materiały opakowaniowe nie mogą służyć jako zabawka dla dzieci! Nie pozwalać dzieciom na zaba-wę plastikowymi torebkami, foliami lub małymi częściami! Istnieje niebezpieczeństwo połknięcia i uduszenia!

• Elektryczna pilarka łańcuchowa
• Instrukcja użytkowania
  • 2 Łańcuch
  • Miecz (prowadnica łańcucha)
• Pokrowiec na miecz

4. Użycie zgodne z przeznaczeniem

Maszyna odpowiada obowiązującej dyrektywie maszynowej WE.

Przed rozpoczęciem pracy na maszynie muszą być zamontowane wszystkie urządzenia ochronne i zabezpieczające.

• Operator jest odpowiedzialny w obszarze roboczym za bezpieczeństwo osób trzecich.
• Maszyna jest przeznaczona do obsługi przez jedną osobę.

• Przestrzegać wszystkich wskazówek bezpieczeństwa i ostrzegawczych umieszczonych na maszynie.

• Wszystkie wskazówki dotyczące bezpieczeństwa i zagrożeń, umieszczone na maszynie należy utrzymywać w stanie czytelnym.

• Maszynę można użytkować wyłącznie w nienagannym stanie technicznym, zgodnie z przeznaczeniem, przestrzegając zasad bezpieczeństwa i ze świadomością zagrożeń oraz stosując się do wskazówek zawartych w instrukcji eksploatacji!
• Zwłaszcza usterki, które mogą mieć negatywny wpływ na bezpieczeństwo, muszą być niezwłocznie usuwane!
• Przestrzegać wskazówek producenta dotyczących bezpieczeństwa, pracy i konserwacji oraz wymiarów podanych w rozdziale Dane techniczne.
• Przestrzegać odnośnych przepisów bezpieczeństwa pracy oraz pozostałych, ogólnie uznanych zasad bezpieczeństwa technicznego.
• Użytkowanie, konserwacja i naprawa maszyny są dozwolone wyłącznie dla osób, które zostały wykwalifikowane w tym zakresie i poinformowane o zagrożeniach. Samowolne zmiany na maszynie wykluczają odpowiedzialność producenta za wynikające stąd szkody.
• Maszynę wolno użytkować wyłącznie z oryginalnym wyposażeniem i narzędziami producenta.
• Każde użycie wykraczające poza wyżej podane jest uważane za niezgodne z przeznaczeniem. Za wynikające stąd szkody producent nie odpowiada; ryzyko ponosi wyłącznie użytkownik.
• Urządzenie nie zostało skonstruowane do użytku komercyjnego, rzemieślniczego lub przemysłowego.
• W przypadku wątpliwości, czy warunki robocze są bezpieczne, nie należy pracować z maszyną.
• Pilarka łańcuchowa została skonstruowana do cięcia drewna i mniejszych drzew o średnicy nieprzekraczającej długości miecza piły.

Wskazówka ostrzegawcza!

Dla własnego bezpieczeństwa, przed uruchomieniem urządzenia należy zapoznać się dokładnie z niniejszym podręcznikiem i ogólnymi wskazówkami bezpieczeństwa. Jeżeli urządzenie jest przekazywane osobom trzecim, należy zawsze dołączać instrukcję użytkowania.

5. Wskazówki bezpieczeństwa

Przeczytać wszystkie instrukcje przed przystąpieniem do posługiwania się tym narzędziem.

Ostrzeżenie: Podczas stosowania narzędzi elektrycznych należy przestrzegać wymienionych poniżej podstawowych zasad bezpieczeństwa, aby zmniejszyć ryzyko pożaru, porażenia prądem i obrażeń ciała.

Dokładnie przeczytać wszystkie instrukcje i wskazówki ostrzegawcze. Nieprzestrzeganie instrukcji i wskazówek ostrzegawczych może prowadzić do porażenia prądem, pożaru i/lub ciężkich obrażeń. Przechowywać wszystkie instrukcje i wskazówki ostrzegawcze.

Pod pojęciem „urządzenie” rozumie się tu urządzenia elektryczne zasilane z sieci (przez przewód zasilania) lub zasilane akumulatorowo (bezprzewodowe).

Ogólne wskazówki bezpieczeństwa

• Przed podjęciem pracy z elektryczną pilarką łańcuchową należy zapoznać się dokładnie ze wszystkimi elementami obsługi.
• Należy przećwiczyć posługiwanie się pilarką (przycinanie okrąglaków na długość na każde do piłowania) i zwrócić się do doświadczonego użytkownika lub specjalisty o objaśnienie funkcji, sposobu działania, technik piłowania i środków ochrony indywidualnej.
• Podczas ścinania drzew przestrzegać ochrony przed hałasem i lokalnych przepisów.
• Przepisy lokalne mogą określać konieczność zaliczenia testu kwalifikacyjnego. Zasięgnąć informacji w zarządzie lasów.

Ogólne wskazówki bezpieczeństwa dla narzędzi elektrycznych

1. Bezpieczeństwo w miejscu pracy:

• Utrzymywać obszar roboczy w czystości i zapewnić dobre oświetlenie. Nieporządek lub brak oświetlenia obszaru roboczego może prowadzić do wypadków.
• Nie pracować z elektryczną pilarką łańcuchową w otoczeniu zagrożonym wybuchem, w którym znajdują się palne płyny, gazy lub pyły. Narzędzia elektryczne wytwarzają iskry, które mogą spowodować zapłon pyłu lub oparów.
• Nie dopuszczać, by dzieci i inne osoby zbliżały się do obszaru roboczego podczas używania elektrycznej pilarki łańcuchowej. W chwili nieuwa- gi można łatwo stracić kontrolę nad urządzeniem.

2. Bezpieczeństwo elektryczne:

1. Wtyczka przyłączeniowa elektrycznej pilarki łańcuchowej musi pasować do gniazda. Wtyczki nie wolno w żaden sposób modyfikować. Nie używać żadnych przejściówek z uziemionymi narzędziami elektrycznymi. Niemodyfikowane wtyczki i odpowiednie gniazda zmniejszają ryzyko porażenia prądem.
2. Unikać kontaktu fizycznego z uziemionymi powierzchniami, takimi jak rury, grzejniki, piece i lodówki. Ryzyko porażenia prądem zwiększa się, jeśli ciało użytkownika jest uziemione.
3. Nie wystawiać elektrycznej pilarki łańcuchowej na działanie deszczu lub wilgoci. Przedostanie się wody do narzędzia elektrycznego zwiększa ryzyko porażenia prądem.

4. Nie używać kabla niezgodnie z przeznaczeniem w celu przenoszenia lub zawieszania elektrycznej pilarki łańcuchowej, ani w celu wyjęcia wtyczki z gniazda. Kabel przechowywać z dala od gorąca, oleju, ostrych krawędzi lub ruchomych części urządzeń. Uszkodzone lub splątane kable zwiększają ryzyko porażenia prądem.

5. W przypadku pracy z elektryczną pilarką łańcuchową na wolnym powietrzu, używać wyłącznie kabli przedłużających przeznaczonych do pracy w warunkach zewnętrznych. Zastosowanie kabla przedłużającego przystosowanego do warunków zewnętrznych zmniejsza ryzyko porażenia prądem.

6. Jeżeli użycie elektrycznej pilarki łańcuchowej w wilgotnym otoczeniu jest nieuniknione, używać wyłącznika ochronnego prądowego. Zastosowanie wyłącznika ochronnego prądowego zmniejsza ryzyko porażenia prądem. Zastosować wyłącznik ochronny prądowy z prądem wyzwalającym 30 mA lub mniejszym.

3. Bezpieczeństwo osób:

1. Podczas pracy z elektryczną pilarką łańcuchową należy być ostrożnym, zwracać uwagę na wykonywane czynności i zachowywać zdrowy rozsądek. Nie używać elektrycznej pilarki łańcuchowej w stanie zmeczenia lub też będąc pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi podczas używania elektrycznej pilarki łańcuchowej może spowodować poważne obrażenia.

2. Stosować środki ochrony indywidualnej i nosić zawsze okulary ochronne. Stosowanie środków ochrony indywidualnej, jak antypoślizgowe obuwie ochronne, kask lub nauszniki ochronne zmniejsza ryzyko odniesienia obrażeń.

3. Nie dopuszczać do niezamierzonego uruchomienia. Przed podłączeniem do zasilania, podnoszeniem lub przenoszeniem upewnić się, że elektryczna pilarka łańcuchowa jest wyłączona. Trzymanie palca na włączniku podczas przenoszenia elektrycznej pilarki łańcuchowej lub podłączanie włączonego urządzenia do zasilania może prowadzić do wypadków.

4. Przed włączeniem elektrycznej pilarki łańcuchowej usunąć narzędzia nastawcze lub klucze płaskie. Narzędzie lub klucz znajdujące się w obracającej się części urządzenia może prowadzić do powstania obrażeń.

5. Unikać nietypowej pozycji ciała. Zadbać o stabilną pozycję i zachowanie równowagi w każdej chwili. Pozwala to na lepszą kontrolę elektrycznej pilarki łańcuchowej w niespodziewanych sytuacjach.

6. Nosić odpowiednią odzież. Podczas pracy nie nosić luźnej odzieży i biżuterii. Włosy, odzież i rękawice trzymać z dala od części ruchomych. Luźna odzież, biżuteria lub długie włosy mogą zostać pochwycone przez części ruchome.

7. Jeżeli istnieje możliwość zamontowania urządzeń odsysających i odpylających, upewnić się, że są one podłączone i mogą być prawidłowo używane. Zastosowanie odsysania pyłu może zmniejszyć zagrożenia spowodowane przez pył.

Ostrzeżenie! Niniejsze narzędzie elektryczne wytwarza podczas pracy pole elektromagnetyczne. Pole to może w pewnych okolicznościach wpływać negatywnie na aktywne lub pasywne implanty me-

dyczne. W celu zmniejszenia ryzyka poważnych lub śmiertelnych obrażeń, osobom z implantami medycznymi przed użyciem narzędzia elektrycznego zalecamy konsultację z lekarzem i producentem.

4. Zastosowanie i obsługa elektrycznej pilarki łańcuchowej:

1. Nie przeciązać urządzenia. Używać narzędzia elektrycznego przeznaczonego do danej pracy. Odpowiednie narzędzie elektryczne umożliwia lepszą i bezpieczniejszą pracę w podanym zakresie mocy.
2. Nie używać narzędzia elektrycznego, którego włącznik jest uszkodzony. Narzędzie elektryczne, którego nie da się włączyć lub wyłączyć, jest niebezpieczne i należy je naprawić.
3. Przed przeprowadzeniem ustawień, wymianą części wyposażenia lub odstawieniem urządzenia wyciągnąć wtyczkę z gniazda. Ten środek ostrożności zapobiega niezamierzonemu uruchomieniu elektrycznej pilarki łańcuchowej.
4. Nieużywaną elektryczną pilarkę łańcuchową przechowywać poza zasięgiem dzieci. Nie zezwalać na używanie urządzenia osobom, które nie są zaznajomione z jego działaniem lub nie przeczytały niniejszych instrukcji. Narzędzia elektryczne stanowią zagrożenie, jeśli są używa- ne przez niedoświadczone osoby.
5. Dbać należycie o elektryczną pilarkę łańcuchową. Kontrolować, czy części ruchome działają prawidłowo i nie zacinają się, czy części nie są pęknięte lub uszkodzone w sposób wpływający negatywnie na działanie elektrycznej pilarki łańcuchowej. Przed zastosowaniem urządzenia zapewnić naprawę uszkodzonych części. Wiele wypadków jest spowodowanych nieprawidłową konserwacją narzędzi elektrycznych.
6. Narzędzia tnące muszą być ostre i utrzymywane w stanie czystości. Starannie konserwowane narzędzia tnące z krawędziami tnącymi rzadziej się zacinają i są łatwiejsze w obsługde.
7. Używać elektrycznej pilarki łańcuchowej, akcesoriów, narzędzi roboczych itd. zgodnie z niniejszymi instrukcjami. Uwzględnić warunki pracy i wykonywane czynności. Używanie elektrycznej pilarki łańcuchowej do zastosowań innych, niż przewidziane, może prowadzić do niebezpiecznych sytuacji.

Serwis:

- Naprawę narzędzia elektrycznego może wykonywać wyłącznie wykwalifikowany personel i tylko przy użyciu oryginalnych części zamiennych. Zapewnia to bezpieczeństwo dalszej pracy narzędzia elektrycznego.

Wskazówki bezpieczeństwa dla pilarek łańcuchowych

• Podczas pracy pilarki trzymać wszystkie części ciała z dala od łańcucha tnącego. Przed uruchomieniem pilarki upewnić się, że łańcuch tnący nie styka się z niczym. Jeden moment nieuwagi podczas pracy z pilarką łańcuchową może prowadzić do pochwycenia odzieży lub części ciała przez łańcuch tnący.
• Trzymać pilarkę łańcuchową zawsze prawą ręką za tylny uchwyt, a lewą ręką za przedni uchwyt. Trzymanie pilarki łańcuchowej podczas pracy w odwrotny sposób zwiększa ryzyko obrażeń i nie wolno go stosować.
• Trzymać urządzenie elektryczne wyłącznie za izolowane powierzchnie chwytowe, ponieważ łańcuch tnący mógłby zetknąć się z ukrytymi przewodami. Jeżeli narzędzie tnące zetknie się z przewodem przewodzącym prąd, może to spowodować, że odsłonięte części metalowe znajdują się pod napięciem, co z kolei może prowadzić do porażenia użytkownika prądem.
• Nosić okulary ochronne i nauszniki ochronne. Ponadto zalecane są środki ochrony głowy, rąk, nóg i stóp. Odpowiednia odzież ochronna zmniejsza ryzyko odniesienia obrażeń w wyniku wyrzucanych wiórów lub przypadkowego dotknięcia łańcucha tnącego.
• Nie pracować z pilarką łańcuchową na drzewie. W przypadku używania pilarki łańcuchowej na drzewie występuje ryzyko obrażeń.
• Zawsze zachowywać stabilną pozycję ciała i używać pilarki łańcuchowej tylko stojąc na stabilnym, pewnym i równym podłożu. Śliskie podłoże lub niestabilna pozycja, np. na drabinie, mogą spowodować utratę równowagi lub kontroli nad pilarką łańcuchową.
• Przepiłowując naprężoną gałąż, należy liczyć się z możliwością jej odskoczenia. Gdy przestanie działać siła naprężająca włókna drewna, odskakująca gałąż może trafić osobę obsługującą i/lub wyrwać pilarkę łańcuchową spod kontroli.
• Szczególną ostrożność zachować przy cięciu poszycia i młodych drzew. Pilarka łańcuchowa może pochwycić cienki materiał i wyrzucić go w stronę osoby obsługującej albo spowodować utratę równowagi.
• Przenosić pilarkę łańcuchową w stanie wyłączonym, za przedni uchwyt, z łańcuchem tnącym odwróconym od ciała. Podczas transportu i przechowywania pilarki łańcuchowej zawsze nakładać osłone. Uważne obchodzenie się z pilarką łańcuchową zmniejsza prawdopodobieństwo przypadkowego dotknięcia pracującego łańcucha tnącego.
• Stosować się do instrukcji smarowania, napinania łańcucha i wymiany akcesoriów. Nieprawidłowo napreżony lub nasmarowany łańcuch może się zerwać lub zwiększać ryzyko odrzutu.
• Uchwyty utrzymywać w stanie suchym, czystym i wolnym od oleju i smaru. Tłuste, zabrudzone olejem uchwyty są śliskie i prowadzą do utraty kontroli.

- Piłować wyłącznie drewno. Nie używać pilarki łańcuchowej do celów, do których nie jest ona przeznaczona - przykład: Nie stosować pilarki łańcuchowej do piłowania tworzyw sztucznych, murów lub materiałów budowlanych niewykona- nych z drewna. Używanie pilarki łańcuchowej do prac niezgodnych z jej przeznaczeniem może stwarzać niebezpieczne sytuacje.

Środki ostrożności przeciw odrzutowi

Uwaga odrzut!

• Odrzut może wystąpić, gdy czubek szyny prowadzącej zetknie się z jakimś przedmiotem lub gdy drewno wygnie się i spowoduje zablokowanie pilarki łańcuchowej w trakcie cięcia.
• Kontakt z czubkiem szyny prowadzącej może w pewnych przypadkach powodować nieoczekiwaną reakcję i ruch skierowany do tyłu, w trakcie którego szyna prowadząca łańcucha jest odrzucana do góry w kierunku osoby obsługującej.
• Zablokowanie pilarki łańcuchowej na górnej krawędzi szyny prowadzącej może gwałtownie odrzucić szynę w stronę osoby obsługującej.
• Każda z tych reakcji może prowadzić do tego, że osoba obsługująca straci kontrolę nad pilarką i może doznać ciężkich obrażeń. Nie należy polegać wyłącznie na zabezpieczeniach zainstalowanych w pilarce łańcuchowej.
• Użytkownik pilarki łańcuchowej powinien podjąć różne środki ostrożności chroniące przed wypadkami i obrażeniami podczas pracy.
• Odrzut jest następstwem niewłaściwego lub nieprawidłowego użycia narzędzia elektrycznego. Można go uniknąć przez zachowanie opisanych poniżej odpowiednich środków ostrożności:
• Piłę trzymać mocno oburącz, przy czym kciuki i palce muszą obejmować uchwyty pilarki łańcuchowej (rys. L). Ciało i ramiona należy ustawić w takiej pozycji, by móc zamortyzować siłę odrzutu.
• Zachowując odpowiednie środki ostrożności, osoba obsługująca może zapanować nad siłą odrzuty. Nigdy nie puszczać pilarki łańcuchowej.
• Unikać nietypowej pozycji ciała i nie piłować powyżej wysokości ramion.
• Pozwala to uniknąć niezamierzonego zetknięcia z czubkiem szyny prowadzącej i zapewnia lepszą kontrolę nad pilarką łańcuchową w nieoczekiwanych sytuacjach.
• Zawsze stosować zalecane przez producenta prowadnice zamienne i łańcuchy tnące.
• Nieprawidłowe prowadnice zamienne i łańcuchy tnące mogą spowodować zerwanie łańcucha i/lub odrzut.
• Przestrzegać instrukcji producenta dotyczących ostrzenia i konserwacji łańcucha tnącego.
• Zbyt nisko ustawione ograniczniki głębokości zwiększają ryzyko odrzutu.

Dalsze wskazówki bezpieczeństwa

• Przewód przyłączeniowy ułożyć w taki sposób, by w trakcie piłowania nie doszło do jego pochwycenia przez gałęzie lub tym podobne elementy.
• Zastosować wyłącznik ochronny prądowy z prądem wyzwalającym 30 mA lub mniejszym.
• Należy stosować się ściśle do instrukcji konserwacji, kontroli i instrukcji serwisowych zawartych w niniejszej instrukcji eksploatacji.
• Uszkodzone urządzenia ochronne i części należy oddać do naszego centrum serwisowego w celu fachowej naprawy lub wymiany, o ile nie podano inaczej w instrukcji eksploatacji.
• Przed podjęciem pracy z elektryczną pilarką łańcuchową należy zapoznać się dokładnie ze wszystkimi elementami obsługi. Należy przećwiczyć posługiwanie się pilarką (przycinanie okrąglaków na długość na koźle do piłowania) i zwrócić się do doświadczonego użytkownika lub specjalisty o objaśnienie funkcji, sposobu działania, technik piłowania i środków ochrony indywidualnej.

6. Dane techniczne

Dane techniczne
Dane dotyczące cięcia - elektryczna pilarka łańcuchowa
Długość cięcia cm 45,5
Długość miecza cm 45,7
Pojemność zbiornika oleju I 0,125
Typ oleju	olej do łańcucha tnącego
Podziałka łańcucha tnącego	3/8"
Grubość ogniw prowadzących	1,27mm
Typ łańcucha tnącego	Oregon91PX062X
Liczba zębów koła napędowego łańcucha	6
Podziałka zębów koła napędowego łańcucha	3/8"
Hamulec łańcuchowy	ja
Typ szyny prowadzącej	Oregon180SDEA041
Napęd
Silnik V/Hz	230-240V / 50 Hz
Moc znamionowa silnika W	2400
prędkość skrawania. m/s	14
Cieżar kg	5,5
Cieżar bez łańcucha i miecza kg	4,8

Zastrzega się zmiany techniczne!

Informacja i emisja hałasu mierzona według obowiązujących norm:

Ciśnienie akustyczne LpA = 93 dB(A)

Moc akustyczna LwA = 104;6 dB(A)

Gwarantowany poziom mocy akustycznej LWA = 106 dB(A)

Niepewność pomiaru KPA = 3 dB(A)

Nosić nauszniki ochronne.

Hałas może powodować utratę słuchu.

Wibracje Ahv (uchwyt przedni) = 7,5 m/s²

Wibracje Ahv (uchwyt przedni) = 7,5 m/s²

Wibracje Ahv (uchwyt tylny) = 7,5 m/s²

Niepewność pomiaru KPA = 1,5 m/s²

• Podana wartość emisji drgań została zmierzona według znormalizowanej metody badań i może zostać użyta w celu porównania danego narzędzia elektrycznego z innym;
• Podana wartość emisji drgań może zostać wykorzystana do wykonania pierwszej oceny obciążenia.

Ostrzeżenie:

• W trakcie faktycznego stosowania narzędzia elektrycznego wartość emisji drgań może się różnić od podanej wartości, w zależności od rodzaju i sposobu jego zastosowania;
• Ograniczać obciążenie wibracjami do minimum. Przykładowe działania prowadzące do zmniejszenia obciążenia wibracjami to noszenie rękawic ochronnych podczas stosowania narzędzia oraz ograniczenie czasu pracy. Przy tym należy uwzględnić wszystkie części cyklu eksploatacyjnego (np. czas, w którym narzędzie elektryczne jest wyłączone, oraz czas, w którym narzędzie jest włączone, ale pracuje bez obciążenia).

7. Montaż i obsługa

Wskazówka ostrzegawcza!

Nosić zawsze okulary ochronne, nauszniki ochronne, rękawice ochronne i dopasowaną odzież roboczą! Używać pilarki łańcuchowej wyłącznie z dopuszczonymi kabłami przedłużającymi (z gumową osłoną) o odpowiedniej wydajności i przyłączami dopuszczonymi do użytku zewnętrznego, odpowiednimi do wtyczki pilarki.

Pilarka łańcuchowa jest wyposażona w wyłącznik bezpieczeństwa. Pracuje tylko, gdy użytkownik naciska jedną ręką równocześnie przełączniki 11 i 13. Jeżeli pilarka łańcuchowa nie pracuje, należy odblokować hamulec łańcuchowy z użyciem przedniej ochrony rąk (3).

Włączanie

• Zwolnić hamulec łańcuchowy (3), nacisnąć blokadę włączenia (11) i uruchomić włącznik/wyłącznik (13).
• Najniższy pazur ogranicznika pazurowego (rys. 2, J) przyłożyć do drewna. Podnieść pilarkę łańcuchową za tylny uchwyt (1) i rozpocząć piłowanie drewna. Cofnąć nieco pilarkę łańcuchową i przyłożyć ogranicznik pazurowy nieco głębiej.
• Ostrożnie przy cięciu drewna łupanego, kawałki drewna mogą ulec oderwaniu.

Uwaga!

Po włączeniu pilarka łańcuchowa pracuje od razu na pełnej prędkości.

Wyłączanie

• W celu wyłączenia zwolnić włącznik/wyłącznik (13) na tylnym uchwycie.
• Podczas wyłączania za pomocą włącznika/wyłącznika pilarka łańcuchowa zatrzymuje się w 1 sekundzie, przy znacznym iskrzeniu. Jest to całkiem normalne zjawisko i nie ma negatywnego wpływu na prawidłowe działanie pilarki łańcuchowej.
• Po zakończeniu pracy z pilarką łańcuchową: Zawsze oczyścić łańcuch tnący i miecz i założyć ochronę łańcucha.
• Przy wyzwoleniu hamulca łańcuchowego następuje natychmiastowe dezaktywowanie pilarki łańcuchowej

Objaśnienie wskaźnika pracy/przeciążenia (rys. 2,18)

Zielona dioda LED:

Zielona dioda LED świeci, gdy urządzenie pracuje.

Czerwona dioda LED:

Czerwona dioda LED świeci, gdy urządzenie jest przeciązone i gaśnie dopiero po ponownym włączeniu/wyłączeniu.

8. Uruchamianie

Napięcie i rodzaj zasilania w energię muszą odpowiadać danym na tabliczce znamionowej.

Przed rozpoczęciem pracy zawsze należy skontrolo- wać prawidłowe działanie i bezpieczną eksploatację pilarki łańcuchowej.

Sprawdzić również, czy łańcuch jest dobrze nasmarowany i czy poziom oleju jest dostateczny (patrz rys. 4). Jeżeli poziom oleju znajduje się ok. 5 mm powyżej dolnego oznaczenia, uzupełnić olej. Jeżeli poziom oleju jest wyższy, można rozpocząć pracę.

- Włączyć pilarkę łańcuchową i trzymać ją nad podłożem. Pilarka łańcuchowa nie może dotykać podłoża. Ze względów bezpieczeństwa należy zachować minimalną odległość 20 cm. Jeżeli na podłożu pokażą się ślady oleju, oznacza to, układ smarowania łańcucha pracuje prawidłowo. Jeśli nie widać ślałów oleju, oczyścić najpierw spust oleju (rys. 2, C), górny otwór wiercony naprężacza łańcucha (rys. 3, E) i przewód olejowy. W razie potrzeby skontaktować się ze specjalistycznym zakładem. (Wcześnie jednak przeczytać odpowiednie instrukcje w punkcie „Uzupełnianie oleju smarowego łańcucha”).

- Ewentualnie sprawdzić napięcie i zwis łańcucha (patrz punkt „Napinanie łańcucha tnącego”).

- Sprawdzić prawidłowe działanie hamulca łańcuchowego (patrz punkt „Odblokowanie hamulca łańcuchowego").

Montaż

Założyć szynę prowadzącą i łańcuch (rys. 1, 2, 3)

Wskazówka ostrzegawcza: Jeżeli pilarka została już podłączona do zasilania w energię: Zawsze najpierw odłączyć urządzenie od zasilania. Podczas wykonywania wszystkich prac z/przy pilarce zawsze nosić rękawice ochronne.

Ważna wskazówka: Przednia ochrona rąk (3) zawsze musi znajdować się w górnej (pionowej) pozycji (rys. 5). Szyna prowadząca i łańcuch tnący są dostarczane osobno, tzn. w stanie niezamontowanym. Podczas montażu poluzować najpierw nakrętkę zabezpieczającą (system SDS / 5), następnie usunąć osłonę koła łańcuchowego (6). Sworzeń prowadzący (17) musi znajdować się na środku prowadnicy.

W razie potrzeby wyregulować napięcie łańcucha za pomocą pokrętła (5a/rys.3).

Wskazówka ostrzegawcza! Aby unikać obrażeń w wyniku kontaktu z ostrymi krawędziami, podczas montażu, napinania i kontroli łańcucha zawsze nosić rękawice ochronne!

Przed zamontowaniem szyny prowadzącej z łańcuchem tnącym sprawdzić kierunek cięcia zębów! Kierunek działania jest wskazywany przez strzałkę na osłonie koła łańcuchowego (6). W celu określenia kierunku cięcia konieczne może być obrócenie łańcucha tnącego (4).

Przytrzymać szynę prowadzącą (7) pionowo czubkiem do góry i założyć łańcuch tnący (4), zaczynając od czubka szyny prowadzącej. Następnie zamontować szynę prowadzącą z łańcuchem tnącym w następujący sposób:

• Umieścić szynę prowadzącą z łańcuchem tnącym na kole łańcuchowym (16) i założyć sworzeń prowadzący (17). Zwracać uwagę, by płyta wyrównująca być zwrócona w stronę użytkownika (7a/rys.3)!
• Płyta wyrównująca (7a) jest przymocowana do szyny prowadzącej (7) śrubą F.
• Poprowadzić łańcuch tnący wokół koła łańcuchowego (16) i sprawdzić, czy jest prawidłowo ułożony (patrz rys. 3).
• Założyć na górę osłonę koła łańcuchowego (6) i przymocować ostrożnie za pomocą nakrętki zabezpieczającej (5).

Następnie należy jeszcze prawidłowo napiąć łańcuch tnący.

Napinanie łańcucha tnącego

Wskazówka ostrzegawcza!

Przed przystąpieniem do wszelkich prac przy pilarce łańcuchowej zawsze najpierw odłączyć ją od zasilania w energię!

Podczas wykonywania prac przy łańcuchu zawsze nosić rękawice ochronne!

• Łańcuch tnący (4) musi spoczywać w szynie prowadzącej (7)!
• Obrócić zewnętrzny przycisk zgodnie z ruchem wskazówek zegara (5a/rys.3), aż do prawidłowego napięcia łańcucha tnącego, wtedy obrócić wewnętrzny przycisk (z 5), aby ustalić szynę prowadzącą w tej pozycji.
• Podczas dociągania wewnętrznego przycisku należy przesunąć szynę prowadzącą w górę.
• Ponownie sprawdzić napięcie łańcucha tnącego.
• łańcuch nie może być napięty zbyt mocno. Przy chłodnych warunkach pogodowych musi istnieć możliwość uniesienia łańcucha na środku szyny prowadzącej na ok. 5 mm.

• Starannie dokręcić nakrętkę zabezpieczającą (5).

• Przy ciepłej pogodzie łańcuch ulega rozciągnięciu i jest luźniej osadzony. Występuje wtedy niebezpieczeństwo zsunięcia się łańcucha z szyny prowadzącej.

• Dlatego też w razie potrzeby należy go napiąć w odpowiednim czasie.
• Jeżeli łańcuch tnący został napięty w stanie rozgrzanym, kończąc czynności, należy go ponownie poluzować. W przeciwnym razie napięcie łańcucha byłoby zbyt duże podczas jego stygnięcia i związanego z nim kurczenia się łańcucha tnącego.
• Docieranie nowego łańcucha tnącego musi trwać ok. 5 minut. Szczególnie ważne jest tutaj smarowanie łańcucha. Po fazie docierania należy sprawdzić napięcie łańcucha i ewentualnie doregulować je.

9. Wskazówki dotyczące pracy

Transport piły łańcuchowej

Przed rozpoczęciem transportu piły łańcuchowej bez- względnie należy zawsze wyjąć wtyczkę z gniazda i założyć ochronę łańcucha na szynę i łańcuch. W przy- padku wykonywania kilku cięć należy wyłącazać pilar- kę pomiędzy nimi.

Kabel przedłużający

Stosować wyłącznie kable przedłużające przeznaczone do użytku na wolnym powietrzu. Przekrój kabla (maks. długość kabla przedłużającego: 75 m) musi wynosić co najmniej 2,5 mm². Ze względów bezpieczeństwa kabel przedłużający musi być zakończony pętłą poprowadzoną przez uchwyt odciążający w obudowie (rys. M).

Kable przedłużające o długości powyżej 30 m wpływają negatywnie na wydajność piły łańcuchowej.

Smarowanie łańcucha

W celu ochrony przed nadmiernym zużyciem łańcuch tnący i szyna prowadząca muszą być równomiernie smarowane podczas pracy. Smarowanie odbywa się w sposób automatyczny. Nigdy nie pracować bez smarowania łańcucha. Jeżeli łańcuch pracuje w sta- nie suchym, w krótkim czasie nastąpi poważne uszkodzenie całego urządzenia tnącego.

Dlatego zawsze przed rozpoczęciem pracy skontrolować smarowanie łańcucha i poziom oleju (rys. 4).

Nie uruchamiać pilarki, jeżeli poziom oleju znajduje się poniżej oznaczenia „min.”

- Min.: Jeżeli poziom oleju na wskaźniku (15) znajduje się już tylko 5 mm powyżej dolnego oznaczenia, uzupełnić olej.

- Maks.: Uzupełnić olej, aż do osiągnięcia maksymalnego stanu na wskaźniku (15).

Smar łańcuchowy

Znaczny wpływ na trwałość łańcucha tnącego i szyny prowadzącej ma również jakość zastosowanego smaru. Nie używać oleju zużytego! Stosować wyłącznie smary przyjazne dla środowiska. Smar łańcuchowy przechowywać wyłącznie w zbiornikach spełniających właściwe wymagania.

Miecz

Miecz (7) jest szczególnie mocno eksploatowany na czubku (nosie) oraz na dole. Aby uniknąć jednostronnego zużycia, obrócić szynę prowadzącą podczas ostrzenia łańcucha.

Koło łańcuchowe

Koło łańcuchowe (16) jest szczególnie mocno eksploatowane. W przypadku oznak znacznego zużycia zębów należy wymienić koło łańcuchowe. Zużyte koło łańcuchowe powoduje skrócenie trwałości łańcucha tnącego. Wymiana koła łańcuchowego musi być wykonana w specjalistycznym sklepie lub specjalistycznym zakładzie.

Ochrona łańcucha

Natychmiast po zakończeniu pracy i podczas transportu założyć ochronę łańcucha na łańcuch i szynę prowadzącą.

Hamulec łańcuchowy

W przypadku odrzutu pilarki następuje uruchomienie hamulca łańcuchowego (3) poprzez przednią ochronę rąk (3). Przednia ochrona rąk (3) jest dociskana grzbietem dłoni do przodu. W wyniku tego, poprzez działanie hamulca łańcuchowego, następuje zatrzymanie piły łańcuchowej lub silnika w ciągu 0,15 sekundy. (rys. 5, H).

Odblokowanie hamulca łańcuchowego (rys. 5)

Aby przywrócić stan gotowości pilarki do pracy, należy usunąć blokadę łańcucha tnącego. W tym celu wyłączyć najpierw pilarkę łańcuchową.

Następnie odchylić przednią ochronę rąk (3) z powrotem do pionowej pozycji wyjściowej, aż do jej zaskoczenia (rys. 5, 1). Tym samym hamulec łańcuchowy jest ponownie w pełni sprawny.

Ochrona pilarki łańcuchowej

Nie wolno używać pilarki łańcuchowej podczas deszczu ani w wilgotnym otoczeniu.

Wskazówka ostrzegawcza: Jeżeli kabel przedłużający jest uszkodzony, natychmiast wyjąć wtyczkę z gniazda. Nie wolno pracować z uszkodzonym kablem.

- Skontrolować, czy pilarka łańcuchowa nie jest uszkodzona. Przed pierwszym użyciem urządzenia starannie skontrolować urządzenia ochronne lub ewentualne nieznacznie uszkodzone części pod kątem prawidłowego i zgodnego z przeznaczeniem działania.

- Skontrolować prawidłowe działanie ruchomych części.

- Wszystkie części muszą być prawidłowo zamontowane, a wszystkie warunki spełnione, aby zagwarantować prawidłową pracę pilarki łańcuchowej.

- Naprawę lub wymianę uszkodzonych urządzeń i elementów zabezpieczających należy zlecić specjalistycznemu zakładowi, o ile nie podano inaczej w niniejszej instrukcji obsługi.

Wskazówki dotyczące praktycznego zastosowania

Odrzut

Aby uniknąć wypadków podczas piłowania, nie piłować czubkiem szyny prowadzącej, gdyż może dojść do nagłego odrzutu pilarki w górę i do tyłu.

Podczas pracy z pilarką zawsze nosić kompletne wyposażenie ochronne i dopasowaną odzież roboczą.

Odrzut to ruch szyny prowadzącej skierowany w górę i/lub do tyłu, który może wystąpić, gdy łańcuch tnący trafi na czubku miecza na przeszkodę (przedmiot).

Zawsze zabezpieczyć solidnie element obrabiany. W celu przytrzymania elementu obrabianego zastosować przyrządy mocujące. Ułatwia to pewną obsługę pilarki łańcuchowej oburącz.

Odrzut prowadzi do niekontrolowanego zachowania pilarki, niebezpieczeństwo to występuje zwłaszcza w przypadku lużnego lub stępionego łańcucha tnącego. Niedostatecznie naostrzony łańcuch zwiększa ryzyko odrzutu. Nigdy nie piłować powyżej wysokości ramion.

Porady dotyczące praktycznego zastosowania pilarki

Ważne wskazówki

• Używać urządzenia wyłącznie do piłowania drewna. Nie obrabiać metalu, plastiku, murów, materiałów budowlanych, które nie są wykonane z drewna.
• Wyłączyć silnik, jeżeli pilarka zetknie się z ciałem obcym. Skontrolować pilarkę i w razie potrzeby naprawić ją.
• Chronić łańcuch przed zanieczyszczeniami i pia- skiem. Nawet niewielkie ilości zanieczyszczeń mo- gą prowadzić do szybkiego stępienia łańcucha i zwiększenia ryzyka odrzutu.
• W celu przećwiczenia zacząć od przepiłowania mniejszych pni, aby nabyć wyczucia urządzenia, zanim przystąpi się do trudniejszych prac.
• Rozpoczynając piłowanie, docisnąć obudowę pilarki łańcuchowej do pnia drzewa.
• Pozwolić pilarce na swobodną pracę. Lekko doci- snąć do dołu.
• Aby po wyjściu łańcucha z drewna nie stracić pa- nowania nad urządzeniem, pod koniec cięcia nie wywierać nacisku na pilarkę.

Ścinanie drzew - wyłącznie z odpowiednim wykształceniem

Ostrożnie! Uważać na złamane lub obumarłe gałęzie, które spadają podczas piłowania i mogą spowodować poważne obrażenia. Nie piłować w pobliżu budynków ani przewodów prądowych, jeżeli nie ma pewności, w którą stronę upadnie ścinane drzewo. Nie pracować nocą, gdy panuje gorsza widoczność, ani podczas deszczu, opadów śniegu czy podczas burzy, ponieważ nie da się wtedy przewidzieć kierunku upadku drzewa.

• Pracę z pilarką łańcuchową należy zaplanować z góry.

• Obszar roboczy wokół drzewa powinien być czysty, by umożliwiać zajęcie stabilnej pozycji.

• Podczas prac na pochyłym terenie operator maszyny powinien przebywać zawsze powyżej obszaru roboczego, ponieważ drzewo po ścięciu stoczy się lub zsunie się najprawdopodobniej na dół.

• Uważać na nadłamane lub obumarłe gałęzie, które spadają i mogłyby spowodować ciężkie obrażenia.

Następujące warunki mogą wpływać na kierunek upadku drzewa:

• Kierunek i prędkość wiatru
• Nachylenie drzewa. Nachylenie nie zawsze jest możliwe do rozpoznania ze względu na nierówności lub spadzistość terenu. Do określenia nachylenia drzewa użyć pionu lub poziomnicy.
• Gałęzie (i tym samym środek ciężkości) tylko z jednej strony.
• Drzewa i przeszkody wokół

W przypadku równoczesnego piłowania i ścinania przez dwie osoby, odległość między piłującymi i ścinającymi osobami powinna być równa co najmniej dwukrotnej wysokości ścinanego drzewa. Podczas ścinania drzew zwracać uwagę na to, by nie stwarzać zagrożenia dla innych osób, nie trafić na przewody zasilające i nie spowodować szkód materialnych. Jeżeli drzewo zetknie się z przewodem zasilającym, natychmiast zawiadomić o tym dany zakład dystrybu-cyjny.

Uważać na zniszczone i zbutwiałe części drzew. Jeżeli pień jest zbutwiały, może nagle się złamać i spaść na operatora. Upewnić się, czy występuje dostateczna przestrzeń dla upadającego drzewa. Zachowywać odległość równą 2 i 1/2 długości drzewa do następnej osoby lub innych obiektów. Hałas silnika może zagłuszyć okrzyki ostrzegawcze.

Usunąć z miejsca piłowania brud, kamienie, luźną kore, gwoździe, klamry i druty.

Udostępnić drogę ucieczki (rys. A)

Przed rozpoczęciem ścinania należy zaplanować drogę ucieczki i w razie potrzeby udostępnić ją. Droga ucieczki powinna przebiegać od spodziewanej linii upadku ukośnie do tyłu (rys. A).

Pozycja 1: Droga ucieczki

Pozycja 2: Kierunek upadku drzewa

Ścinanie dużych drzew - wyłącznie z odpowiednim wykształceniem (od średnicy 15 cm)

Do ścinania drzew stosuje się metodę podcięcia. Z boku drzewa wycina się klin zgodnie z żądanym kierunkiem upadku. Po wykonaniu po drugiej stronie drzewa cięcia obalającego, drzewo upada w kierunku klina.

Wskazówka: Jeżeli drzewo posiada duże korzenie podporowe, należy je usunąć przed wykonaniem nacięcia. Jeżeli pilarka jest używana do usuwania korzeni podporowych, łańcuch tnący nie powinien stykać się z podłożem, aby nie doszło do jego stępienia.

Podcięcie i ścinanie drzewa (rys. B-C)

• Wykonać karb pod kątem prostym do kierunku upadku na głębokość 1/3 średnicy drzewa. Najpierw wykonać dolne, poziome nacięcie karbu (rys. B, poz. 1). Pozwo-li to na uniknięcie zaklinowania łańcucha tnącego lub szyny prowadzącej przy wykonywaniu drugiego nacięcia karbu (rys. B, poz. 2). Następnie usunąć wycięty klin.
• Potem po przeciwnej stronie drzewa wykonać cięcie obalające (rys. B, poz. 3). Rozpocząć przy tym ok. 5 cm powyżej środka karbu. Cięcie obalające wykonać równolegle do poziomego nacięcia karbu. Cięcie obalające (poz. 3) wykonać tylko na taką głębokość, by pozostał jeszcze przesmyk (poz. 4) (listwa obalająca), który spełni funkcję zawiasu. Przesmyk zapobiega obróceniu się drzewa i upadnięciu w niewłaściwym kierunku. Nie przepiłować przesmyku.

Wskazówka: Przy zbliżeniu cięcia obalającego do przesmyku drzewo powinno zacząć upadać. Jeżeli okaże się, że drzewo nie upada w pożądanym kierunku lub odchyla się do tyłu i zaciska łańcuch tnący, przerwać cięcie obalające i w celu otwarcia nacięcia i przechylenia drzewa we właściwym kierunku upadku użyć klinów z drewna, tworzywa sztucznego lub aluminium.

Gdy drzewo zacznie upadać, usunąć pilarkę łańcuchową z nacięcia, wyłączyć, odłożyć i opuścić obszar zagrożenia zaplanowaną drogą ucieczki. Uważać na spadające gałęzie i nie potykać się.

• Zwracać uwagę na oznaki, że drzewo zaczyna upadać: Odgłosy pękania, otwarcie cięcia obalającego lub ruch gałęzi na górze.
• Aby uniknąć obrażeń, nie ciąć pilarką drzew przewróconych tylko częściowo. Szczególną uwagę zwrócić na drzewa częściowo przewrócone, które nie są podparte.
• Jeżeli drzewo nie upadnie całkowicie, odstawić pilarkę i skorzystać z wciągarki linowej, wielokrążka lub ciągnika.

Ciecie obalonego drzewa (dzielenie pnia)

Pod pojęciem „dzielenie pnia” rozumie się dzielenie obalonego drzewa na pnie o żądanej długości.

Ostrożnie!: Nie stawać na pniu podczas jego cięcia. Pień może się stoczyć, co skutkuje utratą równowagi i kontroli nad urządzeniem. Nie wykonywać piłowania na spadzistym podłożu. Zadbać o stabilną pozycję i równomierne rozłożenie ciężaru ciała na obu stopach. Jeśli to możliwe, pień należy podeprzeć gałęziami, belkami lub klinami.

Ważne wskazówki

• Ciąć zawsze tylko jeden pień lub jedną gałąż.
• Zachować ostrożność przy cięciu połamanego drewna. Ostre kawałki drewna mogą trafić operatora.
• Małe pnie lub gałęzie ciąć na koźle do piłowania. Przytrzymywanie pnia przez inną osobę podczas jego cięcia jest niedozwolone. Również nie przytrzymywać pnia nogą ani stopą.

- Nie używać piły do cięcia w miejscach, gdzie pnie, korzenie i inne części drzewa są splątane. Wyciągnąć pnie na wolną przestrzeń i zaczynać od pni odkrytych.

Różne cięcia w celu podzielenia pnia (rys. D)

Ostrożnie!: W przypadku zakleszczenia pilarki w pniu nie wyciągać jej na siłę. Mogłoby to doprowadzić do utraty kontroli nad urządzeniem i powstania ciężkich obrażeń i/lub urządzenia pilarki. Zatrzymać pilarkę i wsunąć do nacięcia klin z plastiku lub drewna, aż będzie można delikatnie wysunąć pilarkę. Ponownie uruchomić pilarkę i ostrożnie kontynuować cięcie. Ni-gdy nie uruchamiać pilarki zakleszczonej w pniu.

Ciecie od góry (rys. E, poz. 1)

W celu wykonania cięcia od góry zacząć od górnej strony pnia i docisnąć pilarkę do pnia. Podczas cięcia od góry dociskać tylko z niewielką siłą na dół.

Ciecie od dołu (rys. E, poz. 2)

W celu wykonania cięcia od dołu zacząć od dolnej strony pnia i docisnąć górną stronę pilarki do pnia. Podczas cięcia od dołu ciągnąć w góre tylko z niewielką siłą. Mocno przytrzymywać pilarkę, aby nie stracić kontroli nad urządzeniem. Pilarka wywiera nacisk do tyłu (w kierunku operatora).

Ostrożnie!: Podczas cięcia od dołu nigdy nie trzymać pilarki na odwrót. W tej pozycji operator nie ma kontroli nad urządzeniem. Pierwsze cięcie wykonywać zawsze po stronie naprężenia pnia. Strona naprężenia jest tam, gdzie skoncentrowany jest nacisk ciężaru pnia.

Dzielenie pnia bez podparcia (rys. F)

• Jeżeli pień drzewa spoczywa równomiernie na całej długości, cięcie wykonuje się od góry (poz. 1).
• Uważać na to, by nie ciąć w podłoże.

Dzielenie pnia podpartego z jednej strony (rys. G)

• Jeżeli pień drzewa spoczywa jednym końcem na podłożu, pierwsze cięcie (poz. 1) wykonać od dołu (1/3 średnicy pnia), aby zapobiec odlupywaniu kawałków.
• Drugie cięcie wykonać od góry (2/3 średnicy) na wysokości pierwszego cięcia, aby zapobiec zakleszczeniu.

Dzielenie pnia podpartego z obu stron (rys. H)

• Jeżeli pień drzewa spoczywa na obu końcach na podłożu, pierwsze cięcie (poz. 1) wykonać od góry (1/3 średnicy pnia), aby zapobiec odlupywaniu kawałków.
• Drugie cięcie wykonać od dołu (2/3 średnicy) na wysokości pierwszego cięcia, aby zapobiec zakleszczeniu.

Okrzesywanie i przycinanie

Ostrożnie!: Zawsze zachowywać ostrożność i chronić się przed odrzutem. Podczas okrzesywania lub przycinania gałęzi uważać, by pracujący łańcuch na

czubku szyny prowadzącej nie zetknął się z innymi gałęziami ani obiektami. Może to prowadzić do poważnych obrażeń.

Ostrożnie!: W celu okrzesywania lub przycinania nie wolno wchodzić na drzewo. Nie stać na drabinie, podeście itp. Mogłoby to doprowadzić do utraty równowagi i kontroli nad urządzeniem.

Ważne wskazówki

• Pracować powoli, trzymając pilarkę mocno oburącz. Zadbać o stabilną pozycję i równowagę.
• Uważać na odskoki gałęzi. Zachować szczególnie ostrożność podczas cięcia małych gałęzi. Pilarka łańcuchowa może pochwycić elastyczny materiał i odrzucić go w stronę osoby obsługującej albo spowodować utratę równowagi.
• Uważać na odskoki gałęzi. Dotyczy to szczególnie gałęzi odgiętych lub obciążonych. Unikać zetknięcia z gałęzią lub piłą w momencie rozprężenia włókien drewna.
• Obszar roboczy powinien być czysty. Uprzątnąć gałęzie z drogi, by uniknąć ryzyka potknięcia.

Okrzesywanie (rys. J)

• Okrzesywanie to usuwanie gałęzi obalonego drzewa.
• Większe gałęzie pozostawić pod obalonym drzewem, aby stanowiły podporę podczas dalszej pracy.
• Rozpocząć od podstawy obalonego drzewa i przesuwać się w kierunku czubka. Mniejsze gałęzie obcinać jednym cięciem w kierunku wzrostu (strzałki rys. J).
• Zwracać uwagę, by drzewo znajdowało się stale pomiędzy operatorem a pilarką.
• Większe, podpierające gałęzie ciąć metodami opisanymi w punkcie „Dzielenie pnia bez podparcia”.
• Naprężone gałęzie ciąć zawsze od dołu do góry, aby uniknąć zakleszczenia pilarki.
• Małe, swobodnie zwisające gałęzie ciąć zawsze stosując cięcie od góry. Przy cięciu od dołu mogłyby wpaść do pilarki lub zakleszczyć ją.

Przycinanie (rys. I)

Ostrożnie!: Przycinać gałęzie wyłącznie na lub poniżej wysokości ramion. Nigdy nie przycinać gałęzi powyżej wysokości ramion. Czynności takie zlecić specjalistom.

- Pierwsze cięcie (poz. 1) wykonywać w dolnej części gałęzi na 1/3.

- Drugim cięciem (poz. 2) przeciąć całą gałąż. Trzecie cięcie (rys. 3) to cięcie od góry oddzielające gałąż od pnia na 2,5 do 5 cm.

Ciecie na zboczu (rys. K)

Podczas cięcia na zboczu należy stać zawsze powyżej pnia drzewa (rys. K). Aby zachować całkowitą kontrolę w momencie „przecięcia“, należy pod koniec piłowania zmniejszyć docisk bez zwalniania mocnego trzymania uchwytów pilarki łańcuchowej.

Ostrożnie!:Nie dopuścić do zetknięcia łańcucha tnącego z podłożem.

Po zakończeniu cięcia odczekać przed wyjęciem pilarki do całkowitego zatrzymania się łańcucha tnącego. Przed przejściem od jednego do drugiego drzewa zawsze wyłączać silnik pilarki łańcuchowej.

10. Konserwacja

Wskazówka ostrzegawcza! Przed przystąpieniem do wszelkich prac przy pilarce łańcuchowej zawsze najpierw odłączyć ją od zasilania w energię!

• Szczeliny wentylacyjne w obudowie silnika muszą być zawsze czyste i odkryte. Samodzielnie wolno wykonywać wyłącznie prace konserwacyjne opisane w tej instrukcji obsługi. Wszystkie inne czynności konserwacyjne muszą być wykonywane przez nasz serwis.
• Pilarki nie wolno w żaden sposób modyfikować, ponieważ nie jest wtedy zagwarantowane bezpieczeństwo urządzenia.
• Jeżeli mimo starannej konserwacji i utrzymywania pilarka w pewnym momencie nie będzie działała prawidłowo, należy oddać ją do naprawy do specjalistycznego zakładu.

Uzupełnianie oleju smarowego łańcucha

Przed otwarciem pokrywy zbiornika oleju (14) oczyścić ją, by nie dopuścić do przedostania się zanieczyszczeń do zbiornika. Podczas pracy z pilarką kontrolować zawartość zbiornika oleju na wskaźniku poziomu oleju (15). Po zakończeniu zamknąć starannie pokrywę (14) i zetrzeć ewentualny przelany olej.

Ostrzenie łańcucha tnącego

Pilarkę łańcuchową można naostrzyć szybko i w sposób fachowy w sklepie specjalistycznym. Tam również można nabyć przyrządy do ostrzenia łańcucha umożliwiające samodzielne ostrzenie łańcucha tnącego. Przestrzegać odpowiedniej instrukcji obsługi. Dbać należycie o sprzęt. Narzędzia utrzymywać w stanie czystym i naostrzonym, aby umożliwiać skuteczną i bezpieczną pracę. Przestrzegać wskazówek dotyczących konserwacji i wymiany narzędzi.

Informacje serwisowe

Należy wziąć pod uwagę, że następujące części tego produktu podlegają normalnemu podczas eksploatacji lub naturalnemu zużyciu bądź że następujące części ko- nieczne są jako materiały eksploatacyjne. Części zuży- wające się*:

• Lańcuch tnący
• Szyna prowadząca
• Olej łańcuchowy
• Szczotki węglowe
• Ogranicznik pazurowy

* nie zawsze wchodzą w zakres dostawy!

11. Przechowywanie

- Przed każdym transportem i przechowywaniem zamo- cować ochronę łańcucha.

• Przechowywać urządzenie w miejscu suchym, poza zasięgiem dzieci.
• Jeżeli urządzenie nie jest używane, przechowywać w taki sposób, aby nie zostało uruchomione przez osoby nieupoważnione.

Ostrzeżenie!

Nie przechowywać urządzenia bez ochrony na wolnym powietrzu lub w otoczeniu wilgotnym.

12. Przyłącze elektryczne

Zainstalowany silnik elektryczny jest gotowy do eksploatacji. Przyłącze odpowiada właściwym przepisom VDE (Związek Elektryków Niemieckich) oraz normom DIN. Przyłącze sieciowe udostępniane przez klienta oraz przedłużacz muszą być zgodne z powyższymi przepisami.

- Produkt spełnia wymagania dyrektywy EN 61000-3-11 i podlega szczególnym warunkom przyłączenia. Oznacza to, że zastosowanie w dowolnych, dowolnie wybieranych punktach przyłączeniowych nie jest możliwe.

• W przypadku niekorzystnych warunków sieciowych urządzenie może powodować przejściowe wahania napięcia.
• Produkt jest przeznaczony do zastosowania w punktach przyłączeniowych, które a) nie przekraczają maksymalnej dopuszczalnej impedancji sieci "Z" (Zmax = 0.382 Ω) lub których b) obciążalność sieci prądem ciągłym wynosi co najmniej 100 A na fazę.
• Użytkownik musi zapewnić, jeżeli to konieczne, w porozumieniu z zakładem energetycznym, by punkt przyłączeniowy, w którym ma być eksploatowane narzędzie, spełniał jedno z dwóch wyżej wymienionych wymagań a) lub b).

Uszkodzone przyłącze elektryczne

Na przewodach elektrycznych powstają często uszkodzenia izolacji.

Przyczyną może być:

• Ściskanie, w przypadku gdy przewody są prowadzone przez okna lub szczeliny w drzwiach.
• Zagięcia, w przypadku nieprawidłowego zamocowania lub prowadzenia przewodów.
• Przecięcia, w przypadku najezdźania na przewody.
• Uszkodzenia izolacji, w przypadku wyrywania z gniazdka naściennego.
• Pęknięcia, w przypadku starej izolacji.

Uszkodzone przewody elektryczne nie mogą być stosowane i ze względu na uszkodzenie izolacji zagrażają życiu.

Elektryczne przewody należy regularnie kontrolować pod kątem uszkodzeń. Pamiętać, by podczas sprawdzania przewodu nie był on podłączony do sieci elektrycznej.

Przewody elektryczne muszą odpowiadać właściwym przepisom VDE (Związek Elektryków Niemieckich) oraz normom DIN. Stosować wyłącznie przewody elektryczne z oznaczeniem H05VV-F. Odpowiednia informacja znajduje się na oznaczeniu typu, umieszczonym na przewodzie.

Silnik prądu przemiennego

• Napięcie sieciowe musi wynosić 230 V\~
• Przedłużacze o długości 25 m muszą posiadać przekrój wynoszący 1,5 milimetra kwadratowego.

Podłączanie oraz naprawy wyposażenia elektrycznego mogą być przeprowadzane przez wykwalifikowanego elektryka.

W przypadku pytań proszę o podanie następujących danych:

• Rodzaj prądu silnika
• Dane znajdujące się na tabliczce znamionowej maszyny
• Dane znajdujące się na tabliczce znamionowej silnika

13. Utylizacja i recykling

Podczas transportu, aby zapobiec uszkodzeniom, urządzenie znajduje się w opakowaniu. Opakowanie to jest surowcem, który można użytkować ponownie lub można przeznaczyć do powtórnego przerobu.

Urządzenie oraz jego osprzęt składają się z różnych rodzajów materiałów, jak np. metal i tworzywa sztuczne. Uszkodzone części dostarczyć do punktu utylizacji. Proszę poprosić o informację w sklepie specjalistycznym bądź w placówce samorządu lokalnego.

Zużytego sprzętu nie wolno wyrzucać wraz z odpadami domowymi!

Symbol ten oznacza, że zgodnie z dyrektywą w sprawie zużytego sprzętu elektrycznego i elektronicznego (2012/19/UE) oraz przepisami krajowymi niniejszego produktu nie wolno utylizować wraz z odpadami domowymi. Produkt ten należy przekazać do przeznaczonego do tego celu punktu zbiórki. Można to zrobić np. poprzez zwrot przy zakupie podobnego produktu lub przekazanie do autoryzowanego punktu zbiórki zajmującego się recyklingiem zużytego sprzętu elektrycznego i elektronicznego. Nieprawidłowe obchodzenie się z zużytym sprzętem może mieć negatywny wpływ na środowisko i zdrowie ludzkie ze względu na potencjalnie niebezpieczne materiały, które często znajdują się w zużytym sprzęcie elektrycznym i elektronicznym. Poprzez prawidłową utylizację tego produktu przyczyniają się Państwo także do efektywnego wykorzystania zasobów naturalnych. Informacje dotyczące punktów zbiórki zużytego sprzętu można otrzymać w urzędzie miasta, od podmiotu publiczno-prawnego zajmującego się utylizacją, autoryzowanej jednostki odpowiedzialnej za utylizację zużytego sprzętu elektrycznego i elektronicznego lub w firmie obsługującej wywóz śmieci w Państwa miejscu zamieszkania.

Usterka Możliwa przyczyna Pomoc
Silnik nie pracuje Brak prąduHamulec łańcuchowyZużyte szczotki węglowe		Sprawdzić gniazdo, kabel i wtyczkę zasilania w energięUszkodzony kabel: Zlecić naprawę w zakładzie specjalistycznym. Naprawa tymczasowa (taśma izolacyjna itd.) jest bezwzględnie zabronionaUszkodzony przełącznik: Zlecić naprawę w zakładzie specjalistycznym.Patrz rozdział „Hamulec łańcuchowy” i „Odblokowanie hamulca łańcuchowego”Zlecić wymianę szczotek węglowych w zakładzie specjalistycznym.
Łańcuch nie rusza się Hamulec łańcuchowy Sprawdzić hamulec łańcuchowy, w razie potrzeby odblokować
Niedostateczna skuteczność cięcia	Tępy łańcuchNapięcie łańcuchaŁańcuch nie spoczywa prawidłowo w prowadnicy	Naostrzyć łańcuchPrawidłowo napiąć łańcuchPrawidłowo założyć łańcuch
Piłowanie utrudnioneŁańcuch spada z miecza	Napięcie łańcucha Prawidłowo napiąć	łańcuch
Łańcuch tnący rozgrzewa się	Smarowanie łańcucha Sprawdzić poziom oleju i ew. uzupełnićSprawdzić smarowanie łańcucha

Wszelkie uszkodzenia muszą być zgłaszane w przeciągu 8 dni od daty otrzymania towaru, w przeciwnym wypadku, prawo do reklamacji wygasa. Gwarantujemy, że w czasie trwania gwarancji wymienimy wszelkie części maszyny, które okażą się niesprawne na skutek wad materiału z jakie- go zostały wykonane lub błędów w produkcji bez dodatkowych opłat pod warunkiem, że maszyna będzie obsługiwana zgodnie z zaleceniami. W odniesieniu do części nie produkowanych przez

nas, gwarancja obowiązuje tylko w przypadku naszych dostawców. Koszty instalacji nowych części są ponoszone przez klienta. Odszkodowania wynikłe z uszkodzeń maszyny oraz redukcje ceny zakupu maszyny w ramach reklamacji nie będą rozpatrywane.

Garancija HR

Wszelkie uszkodzenia muszą być zgłaszane w przeciągu 8 dni od daty otrzymania towaru, w przeciwnym wypadku, prawo do reklamacji wygasa. Gwarantujemy, że w czasie trwania gwarancji wymienimy wszelkie części maszyny, które okażą się niesprawne na skutek wad materiału z jakie- go zostały wykonane lub błędów w produkci bez dodatkowych opłat pod warunkiem, że maszyna

będzie obsługiwana zgodnie z zaleceniami. W odniesieniu do części nie produkowanych przez nas, gwarancja obowiązuje tylko w przypadku naszych dostawców. Koszty instalacji nowych części są ponoszone przez klienta. Odszkodowania wynikłe z uszkodzeń maszyny oraz redukcje ceny zakupu maszyny w ramach reklamacji nie będą rozpatrywane.

Garantie RO
