BEDIENUNGSANLEITUNG PS2600 Powertec

EberschnittUnterschnitt Pos.2Pos.1

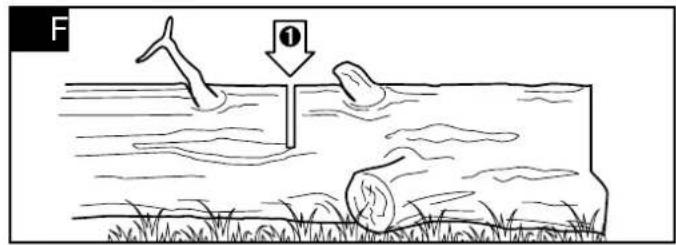

F 1

Stammseite 2. Schmitt 1. Schmitt 1. Schmitt

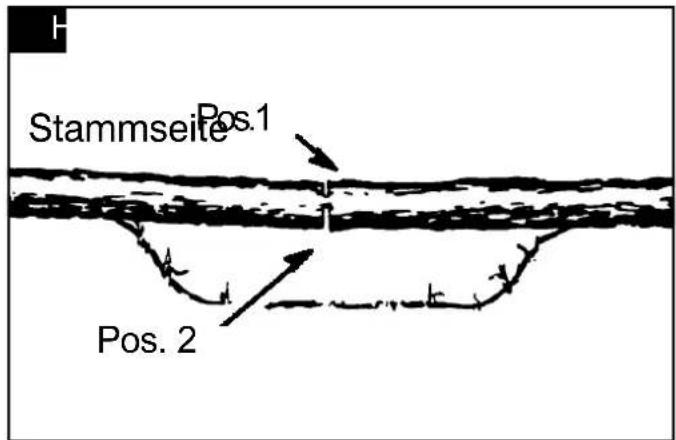

Stammseite Pos.1 Pos. 2

Dritter Pos.3 Zweite2 Schnitt Überstand Pos.1

Inhaltsverzeichnis: Seite:

1. Einleitung 10
2. Gerätebeschreibung 10
3. Lieferumfang 10
4. Bestimmungsgemäße Verwendung 10
5. Sicherheitshinweise 11
6. Technische Daten 14
7. Aufbau und Bedienung 14
8. Inbetriebnahme 15
9. Arbeitshinweise 16
10. Wartung 19
11. Lagerung 20
12. Elektrischer Anschluss 20
13. Entsorgung und Wiederverwertung 20
14. Störungsabhilfe 21
15. Konformitätserklärung 93
16. Garantieurkunde 94

Erklärung der Symbole auf dem Gerät

	DE	Warnung! Bei Nichteinhaltung Lebensgefahr, Verletzungsgefahr oder Beschädigung des Werkzeugs möglich
	DE	Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten!
	DE	Tragen Sie immer Schutzbrille, Gehörschutz und einen Schutzhelm.
	DE	Tragen Sie immer Sicherheitshandschuhe wenn Sie das Gerät benutzen.
	DE	Tragen Sie immer rutschfeste Sicherheitsschuhe mit Schnittschutz wenn Sie das Gerät benutzen.
	DE	Wichtig ist das Tragen von Schutzkleidung für Füße, Beine, Hände und Unterarme.
	DE	Wenn das Netzkabel schadhaft oder gerissen ist, muss es sofort von der Stromversorgung getrennt werden.
	DE	Schutzklasse II
	DE	Warnung! Gefahr von Rückschlag (Kickback). Hüten Sie sich vor einem Rückschlag der Ketten-säge und vermeiden Sie Kontakt mit der Schienenspitze.
	DE	Benutzen Sie das Gerät nicht einhändig.
	DE	Benutzen Sie das Gerät immer mit beiden Händen.
	DE	Setzen Sie die Maschine nicht dem Regen aus. Das Gerät darf weder feucht sein, noch in feuch-ter Umgebung betrieben werden.

1. Einleitung

Hersteller:

scheppach

Fabrikation von Holzbearbeitungsmaschinen GmbH

Wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten mit Ihrem neuen Gerät.

Hinweis:

Der Hersteller dieses Gerätes haftet nach dem geltenden Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

unsachgemäßer Behandlung,

Nichtbeachtung der Bedienungsanweisung,

Reparaturen durch Dritte, nicht autorisierte Fach kräfte, Einbau und Austausch von nicht originalen Ersatzteilen,

nicht bestimmungsgemäßer Verwendung,

Ausfällen der elektrischen Anlage bei Nichtbeachtung der elektrischen Vorschriften und VDE-Bestimmungen 0100, DIN 57113 / VDE0113.

Beachten Sie:

Lesen Sie vor der Montage und vor Inbetriebnahme den ge samten Text der Bedienungsanleitung durch.

Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Elektrowerkzeug kennenzulernen und dessen bestimmungsgemäßen Einsatzmöglichkeiten zu nutzen.

Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Elektrowerkzeug sicher, fachgerecht und wirt schaft lich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Elektrowerkzeugs erhöhen.

Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den Be trieb des Elektrowerkzeugs geltenden Vorschriften Ihres Landes beachten.

Bewahren Sie die Bedienungsanleitung, in einer Plas tik hülle geschützt vor Schmutz und Feuchtigkeit, bei dem Elektrowerkzeug auf. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beachtet wer den. An dem Elektrowerkzeug dürfen nur Personen arbeiten, die im Gebrauch des Elektrowerkzeugs unterwiesen und über die damit verbundenen Gefahren unterrichtet sind. Das gefor der te Mindestalter ist einzuhalten.

Neben den in dieser Bedienungsanleitung enthaltenen Si cherheitshinweisen und den besonderen Vorschriften Ih res Landes sind die für den Betrieb von Holzbearbeitungs maschinen allgemein anerkannten technischen Regeln zu beachten.

Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

2. Gerätebeschreibung (Abb.1-4)

1. Griff hinten

2. Griff vorn

3. Vorderer Handschutz / Kettenbremse

4. Sägekette

5. Sicherungsmutter/SDS System

6. Kettenradabdeckung

7. Schwert (Führungsschiene)

8. Hinterer Handschutz

9. Netzkabel

10. Krallenanschlag

11. Einschaltsperre

12. Zugentlastung

13. Ein-/Aus-Schalter

14. Verschlusskappe Öltank

15. Anzeige Ölstand

16. Kettenrad

17. Führungsbolzen

18. Anzeige für Betrieb/ Überlastung

3. Lieferumfang

Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig heraus.

Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden). Überprüfen Sie, ob der Lieferumfang vollständig ist. Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.

Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

Achtung

Gerät und Verpackungsmaterialien sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

• Elektrische Kettensäge
- Gebrauchsanweisung
- 2x Ketten
• Schwert (Kettenführung)
• Schutzhülle für Schwert

4. Bestimmungsgemäße Verwendung

Die Maschine entspricht der gültigen EG-Maschinenrichtlinie.

Vor Arbeitsaufnahme müssen sämtliche Schutz- und Sicherheitseinrichtungen an der Maschine montiert sein.

• Die Bedienungsperson ist im Arbeitsbereich gegenüber Dritten verantwortlich.
  • Die Maschine ist zur Bedienung durch eine Person konzipiert.
• Alle Sicherheits- und Gefahrenhinweise an der Maschine beachten.

• Alle Sicherheits- und Gefahrenhinweise an der Maschine vollzählig in lesbarem Zustand halten.

• Maschine nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und gefahrenbewusst unter Beachtung der Betriebsanleitung benutzen!

• Insbesondere Störungen, welche die Sicherheit beeinträchtigen können, umgehend beseitigen (lassen)!
• Die Sicherheits-, Arbeits- und Wartungsvorschriften des Herstellers sowie die in den technischen Daten angege benen Abmessungen müssen eingehalten werden.
• Die zutreffenden Unfallverhütungsvorschriften und die sonstigen, allgemein anerkannten sicherheitstechnische Re geln müssen beachtet werden.
• Die Maschine darf nur von sachkundigen Personen ge nutzt, gewartet oder repariert werden, die damit vertraut und über die Gefahren unterrichtet sind. Eigenmächtige Veränderungen an der Maschine schließen eine Haftung des Herstellers für daraus resultierende Schäden aus.
• Die Maschine darf nur mit Originalzubehör und Original-Werkzeugen des Herstellers genutzt werden.
• Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für daraus resultierende Schäden haftet der Hersteller nicht, das Risiko dafür trägt allein der Benutzer.
• Das Gerät darf nicht für den gewerblichen, handwerklichen oder industriellen Gebrauch eingesetzt werden.
• Wenn Sie nicht sicher sind, ob eine Arbeitsbedingung sicher oder unsicher ist, arbeiten Sie nicht mit der Maschine.
• Die Kettensäge ist zum Schneiden von Holz und kleineren Bäumen mit einem Durchmesser, nicht größer als die Kettenschwertlänge konzipiert.

Warnhinweis!

Bitte lesen Sie vor der Inbetriebnahme des Geräts zu Ihrer eigenen Sicherheit dieses Handbuch und die allgemeinen Sicherheitshinweise gründlich durch. Wenn Sie das Gerät Dritten überlassen, legen Sie diese Gebrauchsanweisung immer bei.

5. Sicherheitshinweise

Bitte lesen Sie alle Anweisungen, bevor Sie mit diesem Werkzeug arbeiten.

Warnung: Wenn Sie Elektrowerkzeuge verwenden, sollten Sie die nachstehenden grundlegenden Sicherheitsvorkehrungen befolgen, um so das Risiko von Feuer, elektrischem Schlag und Personenverletzungen zu reduzieren.

Bitte lesen Sie alle Anweisungen und Warnhinweise genau durch. Die Nichteinhaltung von Anweisungen und Warnhinweisen kann zu einem Stromschlag, zu einem Brand und/oder zu schweren Verletzungen führen. Bitte heben Sie die Anweisungen und die Warnhinweise gut auf. Unter dem Begriff "Gerät" werden hier elektrisch betriebene Geräte verstanden, entweder mit Netzbetrieb (mit Netzkabel) oder mit Akkubetrieb (ohne Netzkabel).

Allgemeine Sicherheitshinweise

• Bevor Sie mit der Elektrokettensäge arbeiten, machen Sie sich mit allen Bedienteilen gut vertraut.
• Üben Sie den Umgang mit der Säge (Ablängen von Rundholz auf einem Sägebock) und lassen Sie sich Funktion, Wirkungsweise, Sägetechniken und Personenschutzausrüstung von einem erfahrenen Anwender oder Fachmann erklären.
• Beachten Sie den Lärmschutz und örtliche Vorschriften beim Holzfällen.
• Örtliche Bestimmungen können eine Eignungsprüfung erforderlich machen. Fragen Sie bei der Forstverwaltung nach.

Allgemeine sicherheitshinweise für Elektrowerkzeuge

1. Arbeitsplatzsicherheit:

• Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
• Arbeiten Sie mit der Elektrokettensäge nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
• Halten Sie Kinder und andere Personen während der Benutzung der Elektrokettensäge fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2. Elektrische Sicherheit:

1. Der Anschlussstecker der Elektrokettensäge muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

2. Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

3. Halten Sie die Elektrokettensäge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.

4. Zweckentfremden Sie das Kabel nicht, um die Elektrokettensäge zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

5. Wenn Sie mit der Elektrokettensäge im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.

6. Wenn der Betrieb der Elektrokettensäge in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages. Benutzen Sie einen Fehlerstromschutzschalter mit einem Auslösestrom von 30 mA oder weniger.

3. Sicherheit von Personen:

1. Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit der Elektrokettensäge. Benutzen Sie die Elektrokettensäge nicht, wenn Sie müde sind oder unter Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch der Elektrokettensäge kann zu ernsthaften Verletzungen führen.

2. Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz verringert das Risiko von Verletzungen.

3. Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass die Elektrokettensäge ausgeschaltet ist, bevor Sie sie an die Stromversorgung anschließen, sie aufnehmen oder tragen. Wenn Sie beim Tragen der Elektrokettensäge den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

4. Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie die Elektrokettensäge einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.

5. Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie die Elektrokettensäge in unerwarteten Situationen besser kontrollieren.

6. Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

7. Wenn Staubabsaugeinrichtungen und Staubauffang-einrichtungen montiert werden können, vergewis-sern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubab-saugung kann Gefährdungen durch Staub verringem.

Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor das Elektrowerkzeug bedient wird.

4. Verwendung und Behandlung der Elektrokettensäge:

1. Überlasten Sie das Gerät nicht Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
2. Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein oder ausschalten lässt, ist gefährlich und muss repariert werden.
3. Ziehen Sie den Stecker aus der Steckdose bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start der Elektrokettensäge.
4. Bewahren Sie die unbenutzte Elektrokettensäge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
5. Pflegen Sie die Elektrokettensäge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion der Elektrokettensäge beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
6. Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
7. Verwenden Sie die Elektrokettensäge, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch der Elektrokettensäge für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

Service:

- Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

Sicherheitshinweise für Kettensägen

• Halten Sie bei laufender Säge alle Körperteile von der Sägekette fern. Vergewissern Sie sich vor dem Starten der Säge, dass die Sägekette nichts berührt. Beim Arbeiten mit einer Kettensäge kann ein Moment der Unachtsamkeit dazu führen, dass Bekleidung oder Körperteile von der Sägekette erfasst werden.
• Halten Sie die Kettensäge immer mit Ihrer rechten Hand am hinteren Griff und Ihrer linken Hand am vorderen Griff. Das Festhalten der Kettensäge

in umgekehrter Arbeitshaltung erhöht das Risiko von Verletzungen und darf nicht angewendet werden.

- Das Elektrogerät nur an den isolierten Griffflächen halten, da die Sägekette versteckte Leitungen berühren könnte. Wenn das Schneidwerkzeug eine stromführende Leitung berührt, kann dies dazu führen, dass die freiliegenden Metallteile des Geräts unter Spannung gesetzt werden, was wiederum beim Benutzer einen Stromschlag verursachen kann.

- Tragen Sie Schutzbrille und Gehörschutz. Weitere Schutzausrüstung für Kopf, Hände, Beine und Füße wird empfohlen. Passende Schutzkleidung mindert die Verletzungsgefahr durch umherfliegendes Spanmaterial und zufälliges Berühren der Sägekette.

- Arbeiten Sie mit der Kettensäge nicht auf einem Baum. Bei Betrieb einer Kettensäge auf einem Baum besteht Verletzungsgefahr.

- Achten Sie immer auf festen Stand und benutzen Sie die Kettensäge nur, wenn Sie auf festem, sicherem und ebenem Grund stehen. Rutschiger Untergrund oder instabile Standflächen wie auf einer Leiter können zum Verlust des Gleichgewichtes oder zum Verlust der Kontrolle über die Kettensäge führen.

- Rechnen Sie beim Schneiden eines unter Spannung stehenden Astes damit, dass dieser zurückfedert. Wenn die Spannung in den Holzfasem freikommt, kann der gespannte Ast die Bedienperson treffen und/oder die Kettensäge der Kontrolle entreißen.

- Seien Sie besonders vorsichtig beim Schneiden von Unterholz und jungen Bäumen. Das dünne Material kann sich in der Sägekette verfangen und auf Sie schlagen oder Sie aus dem Gleichgewicht bringen.

- Tragen Sie die Kettensäge am vorderen Griff im ausgeschalteten Zustand, die Sägekette von Ihrem Körper abgewandt. Bei Transport oder Aufbewahrung der Kettensäge stets die Schutzabdeckung aufziehen. Sorgfältiger Umgang mit der Kettensäge verringert die Wahrscheinlichkeit einer versehentlichen Berührung mit der laufenden Sägekette.

- Befolgen Sie die Anweisungen für die Schmierung, die Kettenspannung und das Wechseln von Zubehör. Eine unsachgemäß gespannte oder geschmierte Kette kann entweder reißen oder das Rückschlagrisiko erhöhen. Halten Sie Griffe trocken, sauber und frei von Öl und Fett.

Fettige, ölige Griffe sind rutschig und führen zum Verlust der Kontrolle.

- Nur Holz sägen. Die Kettensäge nicht für Arbeiten verwenden, für die sie nicht bestimmt ist - Beispiel: Verwenden Sie die Kettensäge nicht zum Sägen von Plastik, Mauerwerk oder Baumaterialien, die nicht aus Holz sind. Die Verwendung der Kettensäge für nicht bestimmungsgemäße Arbeiten kann zu gefährlichen Situationen führen.

Vorsichtsmaßnahmen gegen Rückschlag

Achtung Rückschlag!

• Rückschlag kann auftreten, wenn die Spitze der Führungsschiene einen Gegenstand berührt oder wenn das Holz sich biegt und die Sägekette im Schnitt festklemmt.
• Eine Berührung mit der Schienenspitze kann in manchen Fällen zu einer unerwarteten nach hinten gerichteten Reaktion führen, bei der die Führungsschiene nach oben und in Richtung der Bedienperson geschlagen wird.
• Das Verklemmen der Sägekette an der Oberkante der Führungsschiene kann die Schiene heftig in Bedienerrichtung zurückstoßen.
• Jede dieser Reaktionen kann dazu führen, dass Sie die Kontrolle über die Säge verlieren und sich möglicherweise schwer verletzen. Verlassen Sie sich nicht ausschließlich auf die in der Kettensäge eingebauten Sicherheitseinrichtungen.
• Als Benutzer einer Kettensäge sollten Sie verschiedene Maßnahmen ergreifen, um unfall- und verletzungsfrei arbeiten zu können.
• Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden:
• Halten Sie die Säge mit beiden Händen fest, wobei Daumen und Finger die Griffe der Kettensäge umschließen (Abb. L). Bringen Sie Ihren Körper und die Arme in eine Stellung, in der Sie den Rückschlagkräften standhalten können.
• Wenn geeignete Maßnahmen getroffen werden, kann die Bedienperson die Rückschlagkräfte beherrschen. Niemals die Kettensäge loslassen.
• Vermeiden Sie eine abnormale Körperhaltung und sägen Sie nicht über Schulterhöhe.
• Dadurch wird ein unbeabsichtigtes Berühren mit der Schienenspitze vermieden und eine bessere Kontrolle der Kettensäge in unerwarteten Situationen ermöglicht.
• Verwenden Sie stets vom Hersteller vorgeschriebene Ersatzschienen und Sägeketten.
• Falsche Ersatzschienen und Sägeketten können zum Reißen der Kette und/oder zu Rückschlag führen.
• Halten Sie sich an die Anweisungen des Herstellers für das Schärfen und die Wartung der Sägekette.
• Zu niedrige Tiefenbegrenzer erhöhen die Neigung zu Rückschlag.

Weiterführende Sicherheitshinweise

• Legen Sie die Anschlussleitung so, dass sie während des Sägens nicht von Ästen oder Ähnlichem erfasst wird.
• Benutzen Sie einen Fehlerstromschutzschalter mit einem Auslösestrom von 30 mA oder weniger.
• Befolgen Sie sorgfältig die Wartungs-, Kontroll- und Serviceanweisungen in dieser Betriebsanleitung.
• Beschädigte Schutzvorrichtungen und Teile müssen sachgemäß durch unser Service-Center repariert

oder ausgewechselt werden, soweit nichts anderes in der Betriebsanleitung angegeben ist.

- Bevor Sie mit der Elektrokettensäge arbeiten, machen Sie sich mit allen Bedienteilen gut vertraut. Üben Sie den Umgang mit der Säge (Ablängen von Rundholz auf einem Sägebock) und lassen Sie sich Funktion, Wirkungsweise, Sägetechniken und Personenschutzausrüstung von einem erfahrenen Anwender oder Fachmann erklären.

6. Technische Daten

Technische Daten
Schnittdaten Kettensäge
Schnittlänge cm 45,5
Schwertlänge cm 45,7
Öltankkapazität I 0,125
Öltyp Sägekettenöl
Sägekattenteilung 3/8"
Stärke Treibglieder 1,27mm
Sägekettentyp Oregon
	91PX062X
Anzahl Zähne Antriebskettenrad 6
Zahnteilung Antriebskettenrad 3/8"
Kettenbremse ja
Typ Führungsschiene	Oregon
	180SDEA041

Antrieb
Motor V/Hz	230-240V / 50 Hz
Motornennleistung W	2400
Schnittgeschwindigkeit max. m/s	14
Gewicht kg	5,5
Gewicht ohne Kette und Schwert kg	4,8

Technische Änderungen vorbehalten!

Information zur Geräuschentwicklung nach den einschlägigen Normen gemessen:

Schalldruck L_pA = 93 dB(A)

Schallleistung L_WA = 104;6 dB(A)

garantierter Schalleistungspegel L_WA = 106 dB(A)

Messunsicherheit K_PA = 3 dB(A)

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust bewirken.

Vibration A_hv (Griff vorne) = 7,5 m/s ^2

Vibration A_nv (Griff hinten) = 7.5 m/s²

Messunsicherheit K_PA = 1,5 m/s^2

• Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden;
• Der angegebene Schwingungsemissionswert kann auch zu einer ersten Beurteilung der Belastung verwendet werden.

Warnung:

- Der Schwingungsemissionswert kann sich während der tatsächlichen Benutzung des Elektrowerkzeugs

von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird;

- Versuchen Sie, die Belastung durch Vibrationen so gering wie möglich zu halten. Beispielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigen (beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

7. Aufbau und Bedienung

Warnhinweis!

Tragen Sie immer eine Schutzbrille, Ohrenschützer, Schutzhandschuhe und feste Arbeitskleidung!

Die Kettensäge nur mit zugelassenen Verlängerungskabeln (mit Gummiummantelung) der vorgeschriebenen Leistungsstärke und mit für den Außenbereich zuge-lassenen Anschlüssen verwenden, die zum Stecker der Säge passen.

Die Kettensäge ist mit einer Sicherheitsschaltung ausgestattet. Sie arbeitet nur, wenn Sie mit der einen Hand gleichzeitig die Schalter 11 und 13 betätigen.

Wenn die Kettensäge nicht läuft, muss die Kettenbremse mit dem vorderem Handschutz (3) freigestellt werden.

Einschalten

• Die Kettenbremse (3) lösen, die Einschaltsperre (11) drücken und den Ein-/Aus-Schalter (13) betätigen.
  • Die unterste Klaue des Krallenanschlags (Abb. 2, J) an das Holz setzen. Die Kettensäge am hinteren Handgriff (1) heben, und in das Holz sägen. Die Kettensäge etwas nach hinten bewegen, und dann den Krallenanschlag etwas tiefer ansetzen.
• Vorsicht bei gespaltenem Holz, weil Holzstücke abgerissen werden können.

Achtung!

Nach dem Einschalten läuft die Kettensäge sofort mit voller Geschwindigkeit.

Ausschalten

• Zum Ausschalten muss der Ein-/Aus-Schalter (13) am hinteren Handgriff gelöst werden.
• Beim Abschalten mit dem Ein-/Aus-Schalter stoppt die Kettensäge in 1 Sekunde, bei heftiger Funkenbildung. Dies ist aber völlig normal, und es beeinträchtigt die ordnungsgemäße Funktion der Kettensäge nicht.
• Nach der Arbeit mit der Kettensäge: Immer die Sägekette und das Schwert reinigen, und den Ketten-schutz wieder anbringen.
• Beim auslösen der Kettenbremse erfolgt eine sofortige Deaktivierung der Kettensäge

Erklärung der Anzeige für Betrieb/ Überlastung (Abb. 2,18)

Grüne LED:

Die grüne LED leuchtet wenn das Gerät in Betrieb ist. Rote LED:

Die rote LED leuchtet wenn das Gerät überlastet ist und erlischt erst nach erneutem Ein-/Ausschalten.

8. Inbetriebnahme

Die Voltzahl und die Stromart der Stromversorgung müssen mit den Angaben auf dem Typenschild übereinstimmen.

Vor dem Beginn der Arbeit müssen immer die ordnungsgemäße Funktion und der sichere Betrieb der Kettensäge überprüft werden.

Prüfen Sie auch, dass die Kette gut geschmiert wird, und dass der Ölstand ausreichend hoch ist (siehe Abb. 4). Wenn der Ölstand ca. 5 mm über der unteren Markierung liegt, muss Öl nachgefüllt werden. Wenn der Ölstand höher ist, können Sie mit dem Arbeiten beginnen.

• Die Kettensäge einschalten und über den Boden halten. Die Kettensäge darf den Boden nicht berühren. Aus Sicherheitsgründen muss hier ein Mindestabstand von 20 cm eingehalten werden. Wenn Sie zunehmende Ölspuren entdecken, bedeutet das Schmierungssystem für die Kette funktioniert ordnungsgemäß. Wenn Sie keine Anzeichen von Öl feststellen können, reinigen Sie zuerst den Ölauslass (Abb. 2, C), das obere Bohrloch des Kettenspanners (Abb. 3, E) und die Ölleitung. Wenden Sie sich gegebenenfalls an einen Fachbetrieb. (Lesen Sie bitte aber vorher die entsprechenden Anweisungen im Abschnitt „Kettenschmieröl“ nachfüllen“ durch).
• Prüfen Sie bei Bedarf auch die Kettenspannung und den Durchhang (siehe dazu den Abschnitt "Säge-kette spannen").
• Prüfen Sie die ordnungsgemäße Funktion der Kettenbremse (siehe dazu auch den Abschnitt „Kettenbremse freistellen“).

Montage

Führungsschiene und Kette anbringen (Abb. 1, 2, 3)

Warnhinweis: Wenn die Säge bereits an die Stromversorgung angeschlossen wurde: Immer erst das Gerät von der Stromversorgung trennen. Bei allen Arbeiten mit/an der Säge Schutzhandschuhe tragen.

Wichtiger Hinweis: Der vordere Handschutz (3) muss immer in der oberen (senkrechten) Position sein (Abb. 5).

Die Führungsschiene und die Sägekette werden separat, also nicht montiert geliefert. Bei der Montage zuerst die Sicherungsmutter (SDS-System/5) lösen, und dann die Abdeckung des Kettenrads (6) entfernen. Der Führungsbolzen (17) muss sich in der Mitte der Führung befinden.

Bei Bedarf die Kettenspannung mit dem Einstellrad (5a/Abb.3) nachstellen.

Warnhinweis! Um Verletzungen durch die scharfen Kanten zu vermeiden, müssen bei der Montage, beim

Spannen und beim Prüfen der Kette immer Schutzhandschuhe getragen werden!

Vor der Montage der Führungsschiene mit der Sägekette die Schneidrichtung der Zähne prüfen! Die Laufrichtung wird durch einen Pfeil an der Abdeckung des Kettenrads (6) angezeigt. Zum Festlegen der Schneidrichtung kann es erforderlich sein, die Sägekette (4) umzudrehen.

Halten Sie die Führungsschiene (7) senkrecht mit der Spitze nach oben, und bringen Sie die Sägekette (4) an, wobei an der Spitze der Führungsschiene begonnen wird. Anschließend wird die Führungsschiene mit der Sägekette wie folgt montiert:

• Die Führungsschiene mit der Sägekette am Kettenrad (16) und Führungsbolzen (17) anbringen. Achten Sie darauf, das die Justierungsplatte (7a/Abb.3) zu Ihnen zeigt!
  • Die Justierungsplatte (7a) ist mit der Schraube F an der Führungsschiene (7) befestigt.
  • Die Sägekette um das Kettenrad (16) führen, und prüfen, ob sie richtig liegt (siehe Abb.3).
• Die Abdeckung des Kettenrads (6) oben anbringen, und vorsichtig mit der Sicherungsmutter (5) befestigen.

Jetzt muss die Sägekette noch richtig gespannt werden.

Sägekette spannen

Warnhinweis!

Bei allen Arbeiten an der Kettensäge das Gerät immer vorher von der Stromversorgung trennen!

Bei allen Arbeiten an der Kette immer Schutzhandschuhe tragen!

• Die Sägekette (4) muss unbedingt in der Führungsschiene (7) liegen!
- Den äußeren Knopf im Uhrzeigersinn drehen (5a/Abb.3), bis die Sägekette richtig gespannt ist, dann den inneren Knopf (von 5) drehen, um die Führungsschiene in dieser Position festzustellen.

- Während der innere Knopf festgezogen wird, muss die Führungsschiene nach oben geschoben werden.

- Prüfen Sie dann die Spannung der Sägekette erneut.

- Die Kette darf nicht zu stark gespannt sein. Bei kalten Witterungsbedingungen muss es möglich sein, die Kette in der Mitte der Führungsschiene ca. 5 mm anzuheben.

• Die Sicherungsmutter (5) gut festziehen.

- Bei warmer Witterung dehnt sich die Kette aus, und sie sitzt dann lockerer. Hier besteht dann die Gefahr, dass die Kette von der Führungsschiene abläuft.

- Deshalb muss sie bei Bedarf rechtzeitig nachgespannt werden.

- Wenn eine erwärmte Sägekette nachgespannt wurde, muss sie am Ende der Arbeiten wieder gelockert werden. Denn sonst würde die Kettenspannung beim Abkühlen und dem damit verbundenen Zusammenziehen der Sägekette zu groß werden.

- Eine neue Sägekette muss ca. 5 Minuten lang einlaufen. Hier ist die Schmierung der Kette besonders wichtig. Nach dem Einlaufen muss die Kettenspannung geprüft und gegebenenfalls nachgestellt werden.

9. Arbeitshinweise

Transport der Kettensäge

Bevor die Kettensäge transportiert werden darf, immer den Netzstecker aus der Steckdose nehmen, und den Kettenschutz über der Schiene und der Kette anbringen. Wenn mit der Kettensäge mehrere Schnitte ausgeführt werden sollen, muss die Säge zwischen den Schnitten abgeschaltet werden.

Verlängerungskabel

Es dürfen nur Verlängerungskabel verwendet werden, die für die Nutzung im Freien ausgelegt sind. Der Kabelquerschnitt (max. Länge des Verlängerungskabels: 75 m) muss mindestens 2,5 mm² betragen. Das Verlängerungskabel muss zur Sicherheit in einer Schlaufe enden, die durch die Zugentlastung am Gehäuse geführt wird (Abb.M).

Verlängerungskabel von über 30 m Länge wirken sich nachteilig auf die Leistung der Kettensäge aus.

Schmierung der Kette

Zum Schutz vor übermäßigem Verschleiß müssen Sägekette und Führungsschiene während des Betriebs gleichmäßig geschmiert werden. Die Schmierung erfolgt automatisch. Niemals ohne Kettenschmierung arbeiten. Wenn die Kette trocken läuft, wird die gesamte Schneidvorrichtung innerhalb kurzer Zeit stark beschädigt.

Deshalb vor jedem Arbeitsbeginn die Kettenschmierung und den Ölstand kontrollieren (Abb. 4).

Die Säge nicht in Betrieb nehmen, wenn der Ölstand unter der Markierung "Min." liegt.

• Min.: Wenn der Ölstand an der Anzeige (15) nur noch 5 mm über der unteren Markierung liegt, muss Öl nachgefüllt werden.
• Max.: Mit Öl auffüllen, bis der Höchststand an der Anzeige (15) erreicht ist.

Kettenschmiermittel

Die Haltbarkeit von Sägekette und Führungsschiene wird weitgehend auch von der Qualität des verwendeten Schmiermittels bestimmt. Kein Altöl benutzen! Nur umweltfreundliches Schmiermittel verwenden. Das Kettenschmiermittel darf nur in Behältern gelagert werden, die die einschlägigen Bestimmungen erfüllen.

Schwert

Das Schwert (7) wird besonders an der Spitze (Nase) und unten schwer beansprucht. Um eine einseitige Abnutzung zu vermeiden, drehen Sie die Führuns-schiene um, wenn Sie die Kette schärfen.

Kettenrad

Das Kettenrad (16) wird besonders hoch beansprucht. Wenn Sie an den Zähnen tiefe Abnutzungsspuren auffinden, muss das Kettenrad ausgewechselt werden.

Ein verschlissenes Kettenrad verkürzt die Haltbarkeit der Sägekette. Das Auswechseln des Kettenrads muss beim Fachhandel oder von einem Fachbetrieb vorgenommen werden.

Kettenschutz

Der Kettenschutz muss sofort nach dem Ende der Arbeit und bei einem Transport über der Kette und der Führungsschine angebracht werden.

Kettenbremse

Bei einem Rückschlag der Säge erfolgt die Auslösung der Kettenbremse (3) über den vorderen Handschutz (3). Der vordere Handschutz (3) wird mit dem Handrücken nach vorne gedrückt. Dadurch wird durch die Kettenbremse die Kettensäge, bzw. der Motor innerhalb von 0,15 Sek. zum Stillstand gebracht. (Abb. 5, H).

Kettenbremse freistellen (Abb. 5)

Um die Säge wieder betriebsbereit zu machen, muss die Blockierung der Sägekette wieder gelöst werden. Dazu zuerst die Kettensäge ausschalten.

Dann den vorderen Handschutz (3) in seine senkrechte Ausgangsposition zurückklappen, bis er einrastet (Abb. 5, I). Damit ist die Kettenbremse wieder voll funktionsfähig.

Schutz der Kettensäge

Die Kettensäge darf nicht bei Regen oder bei feuchten Bedingungen verwendet werden.

Warnhinweis: Wenn das Verlängerungskabel beschädigt ist, sofort den Stecker aus der Steckdose nehmen. Mit einem schadhaften Kabel darf nicht gearbeitet werden.

• Kontrollieren Sie die Kettensäge auf Schäden. Vor dem erneuten Gebrauch des Geräts die Schutzvorrichtungen oder eventuelle leicht beschädigte Teile sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion überprüfen.
• Überprüfen Sie die ordnungsgemäße Funktion der beweglichen Teile.
• Alle Teile müssen richtig montiert sein, und alle Bedingungen erfüllen, um den einwandfreien Betrieb der Kettensäge zu gewährleisten.
• Beschädigte Sicherheitsvorrichtungen und -teile müssen von einem Fachbetrieb ordnungsgemäß repariert oder ausgetauscht werden; es sein denn, es finden sich anderslautende Bestimmungen in dieser Bedienungsanleitung.

Hinweise zum praktischen Einsatz

Rückschlag

Sie vermeiden Sägeunfälle, wenn Sie nicht mit der Spitze der Führungsschiene sägen, denn die Säge kann dann urplötzlich hoch- und zurückschlagen.

Beim Arbeiten mit der Säge immer die komplette Schutzausrüstung und feste Arbeitskleidung tragen.

Ein Rückschlag ist eine Aufwärts- und/oder nach hinten gerichtete Bewegung der Führungsschiene, die auftreten kann, wenn die Sägekette an der Spitze des Schwerts auf ein Hindernis (Gegenstand) trifft.

Sichern Sie Ihr Werkstück immer gut. Benützen Sie Spannvorrichtungen, um das Werkstück festzuhalten. Dies erleichtert die sichere Bedienung der Kettensäge mit beiden Händen.

Ein Rückschlag verursacht ein unkontrollierbares Verhalten der Säge, diese Gefahr besteht besonders bei einer lockeren oder stumpfen Sägekette. Eine ungenügend geschärfte Kette erhöht die Rückschlaggefahr. Niemals oberhalb der Schulterhöhe sägen.

Tipps zum praktischen Einsatz der Säge Wichtige Hinweise

• Verwenden Sie das Gerät ausschließlich zum Sägen von Holz. Bearbeiten Sie kein Metall, Plastik, Mauerwerk, Baumaterial, das nicht aus Holz besteht usw.
• Schalten Sie den Motor aus, wenn die Säge mit einem Fremdkörper in Berührung kommt. Kontrollieren Sie die Säge, und reparieren Sie sie gegebenenfalls.
• Schützen Sie die Kette vor Schmutz und Sand. Selbst geringe Mengen Schmutz können die Kette schnell abstumpfen und die Gefahr einer Rückschlagreaktion erhöhen.
• Fangen Sie mit dem Zersägen von kleineren Baumstämmen zur Übung an, um ein Gefühl für Ihr Gerät zu bekommen, bevor Sie schwierigere Aufgaben angehen.
• Drücken Sie das Gehäuse der Kettensäge gegen den Baumstamm, wenn Sie mit dem Sägen beginnen.
• Lassen Sie die Säge für Sie arbeiten. Üben Sie nur leichten Druck nach unten aus.
• Um nach dem Austritt der Kette aus dem Holz nicht die Kontrolle über das Gerät zu verlieren, sollten Sie gegen Ende des Schnitts keinen Druck auf die Säge ausüben.

Bäume Fällen - nur mit entsprechender Ausbildung

Vorsicht!: Achten Sie auf gebrochene oder abgestorbene Äste, die während des Sägens hinunterfallen und ernsthafte Verletzungen verursachen können. Sägen Sie nicht in der Nähe von Gebäuden oder Stromleitungen, wenn Sie nicht wissen, in welche Richtung der gefällte Baum fällt. Arbeiten Sie nicht Nachts, da Sie dann schlechter sehen, oder bei Regen, Schnee oder Sturm, da die Baumfallrichtung nicht vorhersehbar ist.

• Planen Sie Ihre Arbeit mit der Kettensäge im voraus.
• Der Arbeitsbereich um den Baum sollte frei sein, damit Sie einen sicheren Stand haben.
• Bei Sägearbeiten am Hang sollte sich der Maschinenführer immer auf der höher gelegenen Ebene des Arbeitsbereichs aufhalten, weil der Baum nach dem Fällen voraussichtlich nach unten rollt bzw. rutscht.
• Achten Sie auf abgebrochene oder tote Äste, die herunterfallen und schwere Verletzungen verursachen könnten.

Folgende Bedingungen können die Fallrichtung eines Baums beeinflussen:

• Windrichtung und -geschwindigkeit
- Neigung des Baums. Die Neigung ist aufgrund von unebenem oder abschüssigem Gelände nicht immer

erkennbar. Bestimmen Sie die Neigung des Baums mit Hilfe eines Lots oder einer Wasserwaage.

• Astwuchs (und damit Gewicht) an nur einer Seite.
• Umstehende Bäume oder Hindernisse

Wird von zwei oder mehreren Personen gleichzeitig zugeschnitten und gefällt, so sollte der Abstand zwischen den fällenden und zuschneidenden Personen mindestens die doppelte Höhe des zu fällenden Baumes betragen. Beim Fällen von Bäumen ist darauf zu achten, dass andere Personen keiner Gefahr ausgesetzt werden, keine Versorgungsleitungen getroffen und keine Sachschäden verursacht werden. Sollte ein Baum mit einer Versorgungsleitung in Berührung kommen, so ist das Versorgungsunternehmen sofort in Kenntnis zu setzen.

Achten Sie auf zerstörte und verfaulte Baumteile. Wenn der Stamm verfault ist, kann er plötzlich brechen und auf Sie fallen. Stellen Sie sicher, dass ausreichend Platz für den fallenden Baum vorhanden ist. Halten Sie einen Abstand von 2 1/2 Baumlängen bis zur nächsten Person bzw. anderen Objekten. Motorenlärm kann Warnrufe übertönen.

Entfernen Sie Schmutz, Steine, lose Rinde, Nägel, Klammern und Draht von der Sägestelle.

Halten Sie einen Fluchtweg frei (Abb. A)

Vor dem Fällen sollte ein Fluchtweg geplant und wenn nötig freigemacht werden. Der Fluchtweg sollte von der erwarteten Falllinie aus schräg nach hinten wegführen (Abb. A).

Position 1: Fluchtweg

Position 2: Fallrichtung des Baumes

Fällen von großen Bäumen - nur mit entsprechender Ausbildung (ab 15 cm Durchmesser)

Zum Fällen großer Bäume verwendet man die Unterschnittmethode. Dabei wird entsprechend der gewünschten Fallrichtung seitlich ein Keil aus dem Baum herausgeschnitten. Nachdem an der anderen Seite des Baums der Fallschnitt vorgenommen wurde, fällt der Baum in Richtung des Keils.

Hinweis: Wenn der Baum große Stützwurzeln aufweist, sollten diese entfernt werden, bevor die Kerbe eingeschnitten wird. Wird die Säge zur Entfernung der Stützwurzeln verwendet, sollte die Sägekette nicht den Boden berühren, damit die Kette nicht stumpf wird.

Unterschnitt und Fällen des Baumes (Fig. B-C)

• Sägen Sie im rechten Winkel zur Fallrichtung eine Kerbe mit einer Tiefe von 1/3 des Baumdurchmessers. Zuerst den unteren waagrechten Kerbschnitt (Abb. B, Pos.1) durchführen. Dadurch wird das Einklemmen der Sägekette oder der Führungsschiene beim Setzen des zweiten Kerbschnitts (Abb. B, Pos. 2) vermieden. Entfernen Sie nun den herausgeschnittenen Keil.
• Anschließend können Sie auf der gegenüberliegenden Baumseite den Fällschnitt (Abb. B, Pos. 3) ausführen. Setzen Sie dazu ca. 5 cm oberhalb der Kerbenmitte an. Den Fällschnitt parallel zum waagrechten Kerbschnitt ausführen. Den Fällschnitt (Pos. 3) nur so tief einsägen, dass noch ein Steg

(Pos.4) (Fällleiste) stehen bleibt, der als Scharnier wirken kann. Der Steg verhindert, dass sich der Baum dreht und in die falsche Richtung fällt. Sägen Sie den Steg nicht durch.

Hinweis: Bei Annäherung des Fällschnitts an den Steg sollte der Baum zu fallen beginnen. Wenn sich zeigt, dass der Baum möglicherweise nicht in die gewünschte Richtung fällt oder sich zurückneigt und die Sägekette festklemmt, den Fällschnitt unterbrechen und zur Öffnung des Schnitts und zum Umlegen des Baumes in die gewünschte Falllinie Keile aus Holz, Kunststoff oder Aluminium verwenden.

Wenn der Baum zu fallen beginnt, die Kettensäge aus dem Schnitt entfernen, ausschalten, ablegen und den Gefahrenbereich über den geplanten Fluchtweg verlassen. Auf herunterfallende Äste achten und nicht stolpern.

• Achten Sie auf Anzeichen, dass der Baum zu fallen beginnt: Krachende Geräusche, sich öffnender Fallschnitt oder Bewegungen in den oberen Ästen.
• Schneiden Sie keine teilweise gefällten Bäume mit Ihrer Säge, um Verletzungen zu vermeiden. Achten Sie besonders auf teilweise gefällte Bäume, die nicht gestützt sind. Wenn ein Baum nicht vollständig fällt, setzen Sie die Säge ab, und helfen Sie mit einer Kabelwinde, einem Flaschenzug oder einer Zugmaschine nach.

Sägen eines gefällten Baumes (Stammzerteilung)

Der Begriff "Stammzerteilung" bezeichnet das Zerteilen eines gefällten Baums in Stämme mit der jeweils gewünschten Länge.

Vorsicht!: Stellen Sie sich nicht auf den Stamm, den Sie gerade schneiden. Der Stamm könnte wegrollen, und Sie verlieren Ihren Stand und die Kontrolle über das Gerät. Führen Sie die Sägearbeiten nie auf abschüssigem Boden aus. Achten Sie auf Ihren sicheren Stand und die gleichmäßige Verteilung Ihres Körpergewichts auf beide Füße. Falls möglich, sollte der Stamm durch Äste, Balken oder Keile unterlegt und gestützt sein.

Wichtige Hinweise

• Sägen Sie immer nur einen Stamm oder Ast.
• Seien Sie vorsichtig beim Schneiden von gesplittertem Holz. Sie könnten von scharfen Holzteilchen getroffen werden.
• Schneiden Sie kleine Stämme oder Äste auf einem Sägebock. Beim Schneiden von Stämmen darf keine andere Person den Stamm festhalten. Sichern Sie den Stamm auch nicht mit Ihrem Bein oder Fuß.
• Verwenden Sie die Säge nicht für Stellen, in denen Stämme, Wurzeln und andere Baumteile miteinander verflochten sind. Ziehen Sie die Stämme an eine freie Stelle, und nehmen Sie dabei die freigelegten Stämme zuerst.

Verschiedene Schnitte zur Stammzerteilung (Fig.D)

Vorsicht!: Falls die Säge in einem Stamm eingeklemmt wird, ziehen Sie sie nicht mit Gewalt heraus. Sie können die Kontrolle über das Gerät verlieren und sich dabei schwere Verletzungen zuziehen und/oder die Säge beschädigen. Halten Sie die Säge an, und treiben Sie einen Plastik-- oder Holzkeil in den Schnitt, bis sich die Säge leicht herausziehen läßt. Lassen Sie die Säge wieder an, und setzen Sie den Schnitt vorsichtig wieder an. Starten Sie die Säge niemals, wenn sie in einem Stamm eingeklemmt ist.

Oberschnitt (Fig.E, Pos.1)

Setzen Sie zum Oberschnitt an der Oberseite des Stamms an, und halten Sie dabei die Säge gegen den Stamm. Üben Sie beim Oberschnitt nur leichten Druck nach unten aus.

Unterschnitt (Fig.E, Pos.2)

Setzen Sie zum Unterschnitt an der Unterseite des Stamms an, und halten Sie dabei die Oberseite der Säge gegen den Stamm. Üben Sie beim Unterschnitt nur leichten Zug nach oben aus. Halten Sie die Säge gut fest, um das Gerät kontrollieren zu können. Die Säge drückt nach hinten (in Ihre Richtung).

Vorsicht!: Halten Sie die Säge für einen Unterschnitt niemals verkehrt herum. In dieser Position haben Sie keine Kontrolle über das Gerät. Führen Sie den ersten Schnitt immer auf der Kompressionsseite des Stammes aus. Die Kompressionsseite eines Stammes ist dort, wo sich der Druck des Stammgewichts konzentriert.

Stammzerteilung ohne Stützen (Fig.F)

• Wenn die gesamte Länge des Baumstammes gleichmäßig aufliegt, wird von oben her gesägt (Pos. 1).
• Achten Sie darauf nicht in den Boden zu sägen.

Stammzerteilung einseitig aufliegend (Fig.G)

• Wenn der Baumstamm an einem Ende aufliegt, den ersten Schnitt (Pos.1) von der Unterseite her sägen (1/3 des Stammdurchmessers), um splittern zu vermeiden
• Zweiter Schnitt von oben (2/3 Durchmesser) auf Höhe des ersten Schnitts, um einklemmen zu vermeiden.

Stammzerteilung Beidseitig aufliegend (Fig.H)

• Wenn der Baumstamm an beiden Enden aufliegt, den ersten Schnitt (Pos.1) von der Oberseite her sägen (1/3 des Stammdurchmessers) um splittern zu vermeiden.
• Zweiter Schnitt von unten (2/3 Durchmesser) auf Höhe des ersten Schnitts, um einklemmen zu vermeiden.

Entasten und Stutzen

Vorsicht!: Geben Sie immer acht, und schützen Sie sich vor Rückschlag. Die laufende Kette an der Spitze der Führungsschiene beim Entasten oder der Astbeschneidung niemals mit anderen Ästen oder

Objekten in Berührung kommen lassen. Ein solcher Kontakt kann ernsthafte Verletzungen verursachen. Vorsicht!: Steigen Sie zum Entasten oder Stutzen niemals in den Baum. Stellen Sie sich nicht auf Leitern, Podeste usw. Sie könnten Ihr Gleichgewicht und die Kontrolle über das Gerät verlieren.

Wichtige Hinweise

• Arbeiten Sie langsam, und halten Sie die Säge mit beiden Händen fest. Achten Sie auf sichere Standposition und Gleichgewicht.
• Achten Sie auf zurückschnellende Baumteile. Seien Sie beim Schneiden kleiner Baumteile extrem vorsichtig. Biegsames Material kann sich in der Sägekette verfangen und Ihnen entgegenschnellen oder Sie aus dem Gleichgewicht bringen.
• Achten Sie auf zurückschnellende Baumteile. Dies gilt besonders für gebogene oder belastete Äste. Vermeiden Sie, mit dem Ast oder der Säge in Berührung zu kommen, wenn die Spannung des Holzes nachgibt.
• Halten Sie Ihren Arbeitsbereich frei. Räumen Sie den Weg von Ästen frei, um nicht darüber zu stolpern.

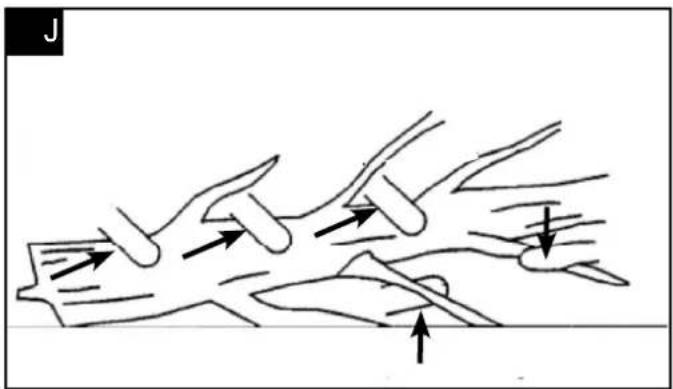

Entasten (Fig. J)

• Entasten bedeutet das Abtrennen der Äste vom gefällten Baum.
• Lassen Sie die größeren Äste unter dem gefällten Baum liegen, und verwenden Sie sie als Stütze, während Sie weiterarbeiten.
• Beginnen Sie am Fuß des gefällten Baums und arbeiten Sie sich zur Spitze hoch. Entfernen Sie kleinere Baumteile mit einem Schnitt in Wuchsrichtung (Pfeile Abb. J).
• Achten Sie dabei darauf, den Baum immer zwischen sich und der Säge zu lassen.
• Entfernen Sie größere, stützende Äste mit den im Abschnitt "Stammzerteilung ohne Stützen"-Methoden.
• Äste die unter Spannung stehen immer von unten nach oben sägen um ein verklemmen der Säge zu vermeiden.
• Entfernen Sie kleine freihängende Baumteile immer mit einem Oberschnitt. Durch einen Unterschnitt könnten sie in die Säge fallen bzw. diese einklemmen.

Stutzen (Fig.1)

Vorsicht!: Stutzen Sie nur Äste in bzw. unter Schulterhöhe. Schneiden Sie nie Äste über Schulterhöhe. Überlassen Sie solche Arbeiten einem Fachmann.

• Schneiden Sie beim ersten Schnitt (Pos.1) 1/3 in den unteren Astteil.
• Schneiden Sie dann mit dem zweiten Schnitt (Pos.2) ganz durch den Ast. Der dritte Schnitt (Pos.3) ist ein Oberschnitt, mit dem Sie den Ast bis auf 2,5 bis 5 cm vom Stamm trennen.

Sägen am Hang (Fig. K)

Bei Sägearbeiten am Hang stets oberhalb des Baumstammes stehen (Abb. K). Um im Moment des „Durchsägens“ die volle Kontrolle zu behalten, gegen Ende des Schnitts den Anpressdruck reduzieren, ohne den festen Griff an den Handgriffen der Kettensäge zu lösen.

Vorsicht!:Die Sägekette darf den Boden nicht berühren.

Nach Fertigstellung des Schnitts den Stillstand der Sägekette abwarten, bevor man die Kettensäge dort entfernt. Den Motor der Kettensäge immer ausschalten, bevor man von Baum zu Baum wechselt.

10. Wartung

Warnhinweis! Vor allen Arbeiten an der Kettensäge muss das Gerät vorher immer von der Stromversorgung getrennt werden!

• Die Lüftungsschlitze am Motorgehäuse immer sauber und frei halten. Nur die in dieser Bedienungsanleitung beschriebenen Wartungsarbeiten dürfen selbst ausgeführt werden. Alle anderen Wartungsaufgaben müssen von unserem Kundendienst durchgeführt werden.

• Die Säge darf in keiner Weise abgeändert werden, weil dann die Sicherheit des Geräts nicht mehr gegeben ist.
• Wenn die Kettensäge trotz sorgfältiger Pflege und Wartung doch einmal nicht richtig funktioniert, lassen Sie diese bitte von einem Fachbetrieb reparieren.

Kettenschmieröl nachfüllen

Die Verschlussklappe des Öltanks (14) vor dem Öffnen reinigen, damit keine Verschmutzungen in den Tank gelangen können. Beim Arbeiten mit der Säge den Inhalt des Öltanks an der Ölstandsanzeige (15) kontrollieren. Die Verschlusskappe (14) danach wieder gut verschließen, und eventuell übergelaufenes Öl abwischen.

Sägekette schärfen

Ihre Sägekette wird beim Fachhandel schnell und fachgerecht nachgeschliffen. Sie erhalten beim Fachhandel auch Vorrichtungen zum Kettenschärfen, mit denen Sie Ihre Sägekette selbst schärfen können. Beachten Sie bitte die entsprechende Bedienungsanleitung. Pflegen Sie Ihre Gerätschaft mit Sorgfalt.

Halten Sie Ihre Werkzuge scharf und sauber, um gut und sicher arbeiten zu können. Befolgen Sie die Wartungsvorschriften und die Hinweise für den Werkzeugwechsel.

Service-Informationen

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Verschleißteile*:

• Sägekette
• Führungsschiene
• Kettenöl
• Kohlebürsten
• Krallenanschlag

* nicht zwingend im Lieferumfang enthalten!

11. Lagerung

• Befestigen Sie vor jedem Transport und jeder Lagerung den Kettenschutz.
• Lagern Sie das Gerät an einem trockenen Platz außerhalb der Reichweite von Kindern.
• Wenn das Gerät nicht verwendet wird, lagern Sie es so, dass es nicht durch unberechtigte Person gestartet werden kann.

Warnung!

Lagern Sie das Gerät nicht ungeschützt draußen oder in feuchter Umgebung

12. Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig angeschlossen. Der Anschluss entspricht den einschlägigen VDE- und DIN-Bestimmungen. Der kundenseitige Netzanschluss sowie die verwendete Verlängerungsleitung müssen diesen Vorschriften entsprechen.

Wichtige Hinweise

Bei Überlastung des Motors schaltet dieser selbständig ab. Nach einer Abkühlzeit (zeitlich unterschiedlich) lässt sich der Motor wieder einschalten.

Schadhafte Elektro-Anschlussleitung

An elektrischen Anschlussleitungen entstehen oft Isolationsschäden.

Ursachen hierfür können sein:

• Druckstellen, wenn Anschlussleitungen durch Fenster oder Türspalten geführt werden.
• Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlussleitung.
• Schnittstellen durch Überfahren der Anschlussleitung.
• Isolationsschäden durch Herausreißen aus der Wandsteckdose.
  • Risse durch Alterung der Isolation.

Solch schadhafte Elektro-Anschlussleitungen dürfen nicht verwendet werden und sind aufgrund der Isolationsschäden lebensgefährlich.

Elektrische Anschlussleitungen regelmäßig auf Schäden überprüfen. Achten Sie darauf, dass beim

Überprüfen die Anschlussleitung nicht am Stromnetz hängt. Elektrische Anschlussleitungen müssen den einschlägigen VDE- und DIN-Bestimmungen entsprechen.

Verwenden Sie nur Anschlussleitungen mit Kennzeichnung H05VV-F.

Ein Aufdruck der Typenbezeichnung auf dem Anschlusskabel ist Vorschrift.

Wechselstrommotor

• Die Netzspannung muss 230 V\~ betragen.
- Verlängerungsleitungen bis 25 m Länge müssen einen Querschnitt von 1,5 Quadratmillimeter aufweisen, über 25 Länge mindestens 2,5 Quadratmillimeter.

Anschlüsse und Reparaturen der elektrischen Ausrüstung dürfen nur von einer Elektro-Fachkraft durchgeführt werden.

Bei Rückfragen bitte folgende Daten angeben:

• Stromart des Motors
- Daten des Maschinen-Typenschildes
- Daten des Motor-Typschildes

13. Entsorgung und Wiederverwertung

Das Gerät befindet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoffkreislauf zurückgeführt werden.

Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoffe. Führen Sie defekte Bauteile der Sondermüllentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach!

Altgeräte dürfen nicht in den Hausmüll!

Dieses Symbol weist darauf hin, dass dieses Produkt gemäß Richtlinie über Elektro- und Elektronik-Altgeräte (2012/19/EU) und nationalen Gesetzen nicht über den Hausmüll entsorgt werden darf. Dieses Produkt muss bei einer dafür vorgesehenen Sammelstelle abgegeben werden. Dies kann z. B. durch Rückgabe beim Kauf eines ähnlichen Produkts oder durch Abgabe bei einer autorisierten Sammelstelle für die Wiederaufbereitung von Elektro- und Elektronik- Altgeräte geschehen. Der unsachgemäße Umgang mit Altgeräten kann aufgrund potentiell gefährlicher Stoffe, die häufig in Elektround Elektronik-Altgeräten enthalten sind, negative Auswirkungen auf die Umwelt und die menschliche Gesundheit haben. Durch die sachgemäße Entsorgung dieses Produkts tragen Sie außerdem zu einer effektiven Nutzung natürlicher Ressourcen bei. Informationen zu Sammelstellen für Altgeräte erhalten Sie bei Ihrer Stadtverwaltung, dem öffentlich-rechtlichen Entsorgungsträger, einer autorisierten Stelle für die Entsorgung von Elektro- und Elektronik-Altgeräten oder Ihrer Müllabfuhr.

1. Störungsabhilfe

Störung Mögliche Ursache Abhilfe
Motor läuft nicht Kein Strom	KettenbremseKohlebürsten abgenutzt	Steckdose, Kabel und Stecker der Stromversorgung prüfenKabel beschädigt: Muss von einem Fachbetrieb repariert werden. Behelfsmäßige Reparatur (Isoband usw.) ist streng verbotenSchalter beschädigt: Muss von einem Fachbetrieb repariert werdenSiehe Abschnitt "Kettenbremse" und "Kettenbremse freistellen"Kohlebürsten von einem Fachbetreib wechseln lassen
Kette bewegt sich nicht Kettenbremse Kettenbremse prüfen, und bei Bedarf freistellen
Unzureichende Schneidleistung	Kette stumpfKettenspannungKette liegt nicht richtig in der Führung	Kette schärfenKette richtig spannenKette richtig anbringen
Sägen schwierigKette springt vom Schwert	Kettenspannung Kette richtig spannen
Sägekette läuft heiß Kettenschmierung Ölstand prüfen, und ggf. Öl nachfüllenSchmierung der Kette prüfen

Fabrikation von Holzbearbeitungsmaschine GmbH

Fabrikation von Holzbearbeitungsmaschine GmbH

Fabrikation von Holzbearbeitungsmaschinen GmbH

2. Technische gegevens (Abb.1-4)

3. Veiligheid.van.personen:

6. Technische gegevens

Fabrikation von Holzbearbeitungsmaschinen GmbH

Fabrikation von Holzbearbeitungsmaschinen GmbH

Fabrikation von Holzbearbeitungsmaschinen GmbH

14. Usuwanie usterek

CE - Konformitätserklärung

Originalkonformitätserklärung

scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH, Günzburger Str. 69, D-89335 Ichenhausen

DE	erklärt folgende Konformität gemäß EU-Richtlinie und Normen für den Artikel	PL	deklaruje, ze produkt jest zgodny z nastepujacymi dyrektywami UE i normami
GB	hereby declares the following conformity under the EU Directive and standards for the following article	LT	pareiškia, taip atitiktis pagal ES direktyvos ir standartai šj straips-nj
FR	déclare la conformité suivante selon la directive UE et les normes pour l'article	HU	az EU-irányelv és a vonatkozó szabványok szerinti következo megfeleloségi nyilatkozatot teszi a termékre
IT	dichiara la seguente conformità secondo le direttive e le normati-ve UE per l'articolo	SI	izjavlja sledeco skladnost z EU-direktivo in normami za artikel
ES	declara la conformidad siguiente según la directiva la UE y las normas para el artículo	CZ	prohlašuje následující shodu podle smernice EU a norem pro výrobek
PT	declara o seguinte conformidade com a Directiva da UE e as normas para o seguinte artigo	SK	prehlasuje nasledujúcu zhodu podla smernice EU a noriem pre výrobok
DK	erklærer hermed, at følgende produkt er i overensstemmelse med nedenstående EUdirektiver og standarder	HR	ovime izjavljuje da postoji sukladnost prema EU-smjernica i nor-mama za sljedece artikle
NL	verklaart hierbij dat het volgende artikel voldoet aan de daarop betrekking hebbende EG-richtlijnen en normen	RS	potvrđuje sledeću usklađenost prema smernicama EZ i normama za artikal
FI	vakuuttaa täten, että seuraava tuote täyttää ala esitetyt EU-direk-tiivit ja standardit	RO	declară următoarea conformitate corespunzător directivelor și normelor UE pentru articolul
SE	försäkrar härmed följande överensstämmelse enligt EU-direktiv och standarder för följande artikeln	BG	декларира съответното съответствие съгласно Дирек-тива на ЕС и норми за артикул

Marke / Brand:

Art.-Bezeichnung / Article name:

POWERTEC GARDEN

KETTENSÄGE PS2600

CHAINSAW PS2600

TRONÇONNEUSE PS2600

3910203917

Art.-Nr. / Art. no.:

	2014/29/EU		2004/22/EC		89/686/EC_96/58/EC	X 2000/14/EC_2005/88/EC
	2014/35/EU		2014/68/EU		90/396/EC		Annex V
X	2014/30/EU	X	2011/65/EU*				Annex VINoise: measured LWA= 104,6 dB(A); guaranteed LWA= 106 dB(A)P = xx KW; L/∅ = cmNotified Body:Notified Body No.:
X 2006/42/EC
	X	Annex IVNotified Body: Intertek Deutschland GmbH Stangenstr. 1; D-70771 Leinfelden-Echterdingen Germany Notified Body No.: 0905Certificate No.: 18SHW1324-01				2010/26/EC
						Emission. No:

Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller.

* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Ichenhausen, den 10.02.2021

i. V. Andres Pecher Unterschrift / Andreas Pecher / Head of Project Management

Garantie DE

Offensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käufer sämtliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jedes Maschinenteil, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollte, kostenlos ersetzen. Für

Teile, die wir nicht selbst herstellen, leisten wir nur insoweit Gewähr, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teile trägt der Käufer. Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind ausgeschlossen. Das Sägeblatt ist ein Verschleißteil und von jeglichen Garantieansprüchen grundsätzlich ebenfalls ausgeschlossen.

Warranty GB
