INSTRUKCJA OBSŁUGI YT-84868 Yato

UWAGA! Przed pierwszym uruchomieniem urządzenia należy dokładnie zapoznać się z tekstem instrukcji obsługi.

PL EN DE RU UA LT LV CZ SK HU RO ES FR IT NL GR BG PT HR AR

TOYA S.A. ul. Sołtysowicka 13-15, 51-168 Wrocław, Polska

Kierunek upadania drzewa

Tree fall direction

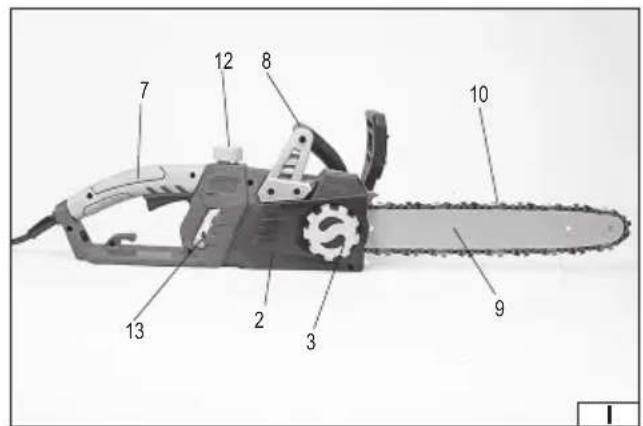

1. obudowa silnika
2. panel boczny
3. pokrętło blokujące
4. włącznik elektryczny
5. blokada włącznika elektrycznego
6. hamulec odbiciowy
7. uchwyt tylny
8. uchwyt przedni
9. prowadnica
10. tańcuch
11. koło napędowe łańcucha
12. pokrywa zbiornika oleju
13. wskaźnik poziomu oleju

EN

Przeczytać instrukcję

Używaj gogle ochronne

Używać ochrony słuchu

Zawsze trzymaj pilarkę oburącz

Nie wystawiać na działanie opadów atmosferycznych

Strzeż się odbicia pilarki w stronę operatora i unikaj kontaktu z czubkiem prowadnicy.

Przed regulacją, czyszczeniem, w przypadku zaplątania się lub uszkodzenia przewodu, wyłączyć urządzenie i wyciągnąć wtyczkę z gniazda sieciowego.

Ten symbol informuje o zakazie umieszczania zużytego sprzętu elektrycznego i elektronicznego (w tym baterii i akumulatorów) łącznie z innymi odpadami. Zużyty sprzęt powinien być zbierany selektywnie i przekazany do punktu zbierania w celu zapewnienia jego recyklingu i odzysku, aby ograniczać ilość odpadów oraz zmniejszyć stopnień powkorzystania zasobów naturalnych. Niekontrolowane uwalnianie składników niebezpiecznych zawartych w sprzęcie elektrycznym i elektronicznym może stanowić zagrożenie dla zdrowia ludzkiego oraz powodować negatywne zmiany w środowisku naturalnym. Gospodarstwo domowe pełni ważną role w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu zużytego sprzętu. Więcej informacji o właściwych metodach recyklingu można uzyskać u władz lokalnych lub sprzedawcy.

Pilarka łańcuchowa służy wyłącznie do cięcia drewna. Ze względu na elektryczny napęd pilarki możliwe jest cięcie pod dachem lub w pobliżu zabudowań. Pilarka może także służyć do ścinania drzew jednak ze względu na zagrożenie, wymagane jest, aby ścinania drzew dokonywał doświadczony użytkownik. Prawidłowa, niezawodna i bezpieczna praca przyrządu jest zależna od właściwej eksploatacji, dlatego:

Przed przystąpieniem do pracy z narzędziem należy przeczytać całą instrukcję i zachować ją.

Za wszelkie szkody i obrażenia powstałe w wyniku używania narzędzia niezgodnie z przeznaczeniem, nie przestrzegania przepisów bezpieczeństwa i zaleceń niniejszej instrukcji, dostawca nie ponosi odpowiedzialności. Używanie narzędzia niezgodnie z przeznaczeniem powoduje także utratę praw użytkownika do gwarancji i rękojmi.

Pilarka jest dostarczana w stanie kompletnym, jednak przed pierwszym użyciem wymaga montażu. Wraz z pilarka dostarczane są: prowadnica łańcucha, łańcuch tnący i osłona prowadnicy

DANE TECHNICZNE

Parametr Jednostka miary Wartość
Numer katalogowy YT-84868 YT-84871 YT-84872
Napięcie znamionowe [V~] 230-240 230-240 230-240
Częstotliwość znamionowa [Hz] 50 50 50
Moc znamionowa [W] 1600 2000 2400
Prędkość przesuwu łańcucha	[m/s]	12	15	15
Długość prowadnicy	[mm / '']	355 / 14	405 / 16	405 / 16
Podziałka łańcucha	[mm]	9,52	9,52	9,52
Rozstaw łańcucha	[mm]	19	19	19
Typ prowadnicy		AP14-52-507P	AP16-56-507P	AP16-56-507P
Typ łańcucha		3/8.050X52DL	3/8.050X56DL	3/8.050X56DL
Szerokość ogniwa prowadzącego	[mm / '']	1,3 / 0,05	1,3 / 0,05	1,3 / 0,05
Klasa ochronności elektrycznej		II	II	II
Pojemność zbiornika oleju	[ml]	170	200	200
Masa (bez prowadnicy i łańcucha)	[kg]	4,19	5,45	5,45
Poziom hałasu
- LpA ± K (ciśnienie)	[dB] (A)	96,0 ± 3,0	96,9 ± 3,0	96,5 ± 3,0
- LwA ± K (moc)	[dB] (A)	104,3 ± 2,64	104,9 ± 2,36	104,5 ± 2,36
Drgania rękojeść główna / rękojeść dodatkowa) ah ± K	[m/s2]	5,15 ± 1,5 / 5,08 ± 1,5	6,36 ± 1,5 / 5,65 ± 1,5	6,55 ± 1,5 / 6,02 ± 1,5
Stopień ochrony		IPX0	IPX0	IPX0

Deklarowana wartość emisji hałasu została zmierzona za pomocą standardowej metody badań i może być użyta do porównania jednego narzędzia z drugim. Deklarowana wartość emisji hałasu może zostać użyta we wstępnej ocenie ekspozycji.

Deklarowana, całkowita wartość drgań została zmierzona za pomocą standardowej metody badań i może być użyta do porównania jednego narzędzia z drugim. Deklarowana, całkowita wartość drgań może zostać użyta we wstępnej ocenie ekspozycji.

Uwaga! Emisja drgań podczas pracy narzędziem może się różnić od zadeklarowanej wartości, w zależności od sposobu użycia narzędzia.

Uwaga! Należy określić środki bezpieczeństwa mające chronić operatora, które są oparte na ocenie narażenia w rzeczywistych warunkach użytkowania (wliczając w to wszystkie części cyklu pracy, jak na przykład czas kiedy narzędzie jest wyłączone lub pracuje na biegu jałowym oraz czas aktywacji).

OGÓLNE OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA ELEKTRONARZĘDZI

Ostrzeżenie! Należy zapoznać się ze wszystkimi ostrzeżeniami bezpieczeństwa, ilustracjami oraz specyfikacjami dostarczonymi z tym elektronarzędziem. Nieprzestrzeganie ich może prowadzić do porażenia elektrycznego, pożaru albo do poważnych urazów.

Zachować wszystkie ostrzeżenia oraz instrukcje do przyszłego odniesienia się.

Pojęcie „elektronarzędzie” użyte w ostrzeżeniach odnosi się do wszystkich narzędzi napędzanych prądem elektrycznym zarówno przewodowych, jak i bezprzewodowych.

PL

Bezpieczeństwo miejsca pracy

Miejsce pracy należy utrzymywać dobrze oświetlone i w czystości. Nieporządek i słabe oświetlenie mogą być przyczynami wypadków.

Nie należy pracować elektronarzędziami w środowisku o zwiększonym ryzyku wybuchu, zawierającym palne ciecze, gazy lub opary. Elektronarzędzia generują iskry, które mogą zapalić pył lub opary.

Nie należy dopuszczać dzieci i osób postronnych do miejsca pracy. Utrata koncentracji może spowodować utratę kontroli.

Bezpieczeństwo elektryczne

Wtyczka przewodu elektrycznego musi pasować do gniazdka sieciowego. Nie wolno modyfikować wtyczki w jakikolwiek sposób. Nie wolno stosować żadnych adapterów wtyczki z uziemionymi elektronarzędziami. Niemodyfikowana wtyczka pasująca do gniazdka zmniejsza ryzyko porażenia prądem elektrycznym.

Unikać kontaktu z uziemionymi powierzchniami takimi jak rury, grzejniki i chłodziarki. Uziemienie ciała zwiększa ryzyko porażenia prądem elektrycznym.

Nie należy narażać elektronarzędzi na kontakt z opadami atmosferycznymi lub wilgocią. Woda i wilgoć, która dostanie się do wnętrza elektronarzędzia zwiększa ryzyko porażenia prądem elektrycznym.

Nie przeciązać kabla zasilającego. Nie używać kabla zasilającego do noszenia, ciągnięcia lub odłączania wtyczki od gniazdka sieciowego. Unikać kontaktu kabla zasilającego z ciepłem, olejami, ostrymi krawędziami i ruchomymi częściami. Uszkodzenie lub splątanie kabla zasilającego zwiększa ryzyko porażenia prądem elektrycznym.

W przypadku pracy poza pomieszczeniami zamkniętymi należy używać przedłużaczy przeznaczonych do pracy poza pomieszczeniami zamkniętymi. Użycie przedłużacza przystosowanego do pracy na zewnątrz pomieszczeń zmniejsza ryzyko porażenia prądem elektrycznym.

W przypadku, gdy używanie elektronarzędzia w środowisku wilgotnym jest nieuniknione, jako ochronę przed napięciem zasilania należy stosować urządzenie różnicowopрядowe (RCD). Zastosowanie RCD zmniejsza ryzyko porażania prądem elektrycznym.

Bezpieczeństwo osobiste

Pozostań czujny, zwracaj uwagę na to, co robisz i zachowuj zdrowy rozsądek podczas pracy elektronarzędziem. Nie używaj elektronarzędzia będąc zmęczonym lub pod wpływem narkotyków alkoholu lub leków. Nawet chwila nieuwagi podczas pracy może prowadzić do poważnych urazów osobistych.

Używaj środków ochrony osobistej. Zawsze zakładaj ochronę wzroku. Stosowanie środków ochrony osobistej, takich jak maski przeciwpyłowe, przeciwpoślizgowe obuwie ochronne, kaski i ochronniki słuchu zmniejszają ryzyko poważnych urazów osobistych.

Zapobiegaj przypadkowemu uruchomieniu. Upewnij się, że włącznik elektryczny jest w pozycji „wyłączony” przed podłączeniem do zasilania i/lub akumulatora, podniesieniem lub przenoszeniem elektronarzędzia. Przenoszenie elektronarzędzia z palcem na włączniku lub zasilenie elektronarzędzia, gdy włącznik jest w pozycji „włączony” może prowadzić do poważnych urazów.

Przed włączeniem elektronarzędzia usuń wszelkie klucze i inne narzędzia, które zostały użyte do jego regulacji. Klucz pozostawiony na obracających się elementach narzędzia może prowadzić do poważnych urazów.

Nie sięgaj i nie wychylaj się zbyt daleko. Utrzymuj odpowiednią postawę oraz równowagę przez cały czas. Pozwoli to na łatwiejsze zapanowanie nad elektronarzędziem w przypadku niespodziewanych sytuacji podczas pracy.

Ubieraj się odpowiednio. Nie zakładaj luźniej odzieży lub biżuterii. Utrzymuj włosy oraz odzież z dala od ruchomych części elektronarzędzia. Luźna odzież, biżuteria lub długie włosy mogą zostać pochwycone przez ruchome części.

Jeżeli urządzenia są przystosowane do podłączenia odciągu pyłu lub gromadzenia pyłu, upewnij się, że zostały one podłączone i użyte prawidłowo. Użycie odciągu pyłu zmniejsza ryzyko zagrożeń związanych z pyłami.

Nie pozwól, aby doświadczenie nabyte z częstego użycia narzędzia spowodowały beztroskę i ignorowanie zasad bezpieczeństwa. Beztroskie działanie może spowodować poważne urazy w ułamku sekundy.

Użytkowanie i troska o elektronarzędzie

Nie przeciążaj elektronarzędzia. Używaj elektronarzędzia właściwego do wybranego zastosowania. Właściwe elektronarzędzie zapewni lepszą i bezpieczniejszą pracę jeżeli zostanie użyte do zaprojektowanego obciążenia.

Nie używaj elektronarzędzia, jeśli włącznik elektryczny nie umożliwia włączenia i wyłączenia. Narzędzie, które nie daje się kontrolować za pomocą włącznika sieciowego jest niebezpieczne i należy je oddać do naprawy.

Odlącz wtyczkę od gniazdka zasilającego i/lub zdemontuj akumulator, jeżeli jest odłączalny od elektronarzędzia przed regulacją, wymianą akcesoriów lub przechowywaniem narzędzia. Takie środki zapobiegawcze pozwolą na uniknięcie przypadkowego włączenia elektronarzędzia.

Przechowuj narzędzie w miejscu niedostępnym dla dzieci, nie pozwól osobom nieznającym obsługi elektronarzędzia lub tych instrukcji posługiwać się elektronarzędziem. Elektronarzędzia są niebezpieczne w rękach nieprzeszkolonych użytkowników.

Konserwuj elektronarzędzia oraz akcesoria. Sprawdzaj narzędzie pod kątem niedopasowań lub zacięć ruchomych części, uszkodzeń części oraz jakichkolwiek innych warunków, które mogą wpłynąć na działanie elektronarzędzia. Uszkodzenia należy naprawić przed użyciem elektronarzędzia. Wiele wypadków jest spowodowanych przez niewłaściwe konserwowane narzędzia.

Narzędzia tnące należy utrzymywać czyste i naostrzone. Właściwie konserwowane narzędzia tnące z ostrymi krawędziami jest mniej skłonne do zakleszczania i jest łatwiej kontrolować je podczas pracy.

Stosuj elektronarzędzia, akcesoria oraz narzędzia wstawiane itd. zgodnie z niniejszymi instrukcjami, biorąc pod uwagę

PL

rodzaj i warunki pracy. Stosowanie narzędzi do innej pracy niż zostały zaprojektowane, może spowodować powstanie niebezpiecznej sytuacji.

Rękojeści oraz powierzchnie do chwytania utrzymuj suche, czyste oraz wolne od oleju i smaru. Śliskie rękojeści i powierzchnie do chwytania nie pozwalają na bezpieczną obsługę oraz kontrolowanie narzędzia w niebezpiecznych sytuacjach.

Naprawy

Naprawiaj elektronarzędzie tylko w uprawnionych do tego zakładach, używających tylko oryginalnych części zamiennych. Zapewni to właściwe bezpieczeństwo pracy elektronarzędzia.

INSTRUKCJE BEZPIECZEŃSTWA DOTYCZĄCE PILAREK ŁAŃCUCHOWYCH

Podczas pracy pilarką łańcuchową należy wszystkie części ciała trzymać z dala od łańcucha. Przed uruchomieniem pilarki należy się upewnić, że łańcuch z niczym nie ma kontaktu. Chwila nieuwagi podczas pracy pilarką łańcuchową może spowodować zapłatanie odzieży lub części ciała w łańcuch pilarki.

Zawsze trzymaj pilarkę prawą ręką za uchwyt tylny i lewą ręką za uchwyt przedni. Trzymanie pilarki w odwrotny sposób nie powinno nigdy mieć miejsca, ponieważ zwiększa ryzyko odniesienia obrażeń.

Trzymaj pilarkę tylko za chwyty z izolowaną powierzchnią, ponieważ łańcuch może zetknąć się z ukrytym przewodem lub własnym kablem zasilającym. Łańcuch przy kontakcie z przewodem pod napięciem może sprawić, że metalowe części także znajdują się pod napięciem co może być przyczyną porażenia elektrycznego operatora.

Stosować ochronę oczu. Zalecana jest także ochrona słuchu, głowy, rąk, nóg oraz stóp. Odpowiednie wyposażenie ochronne zmniejsza ryzyko obrażeń na skutek kontaktu z odpadami lub przypadkowym kontaktem z łańcuchem.

Nie pracować pilarką na drzewie, na drabinie, z dachu lub na jakiejkolwiek niestabilnej podporze. Praca pilarką podczas przebywania na drzewie może skutkować obrażeniami.

Zawsze utrzymywać właściwą postawę oraz pracować pilarką stojąc na nieruchomoj, bezpiecznej i równej powierzchni.

Śliska lub niestabilna powierzchnia, np. drabina może skutkować utratą równowagi lub utratą kontroli nad pilarką łańcuchową.

Podczas cięcia naprężonej gałęzi należy zachować ostrożność przed odbiciem. W przypadku zwolnienia naprężenia zgromadzonego we włóknach drewna gałąż może uderzyć operatora i/ lub pozbawić kontroli nad pilarką.

Szczególną ostrożność należy zachować podczas cięcia krzewów i młodych drzewek. Smukły materiał może pochwycić łańcuch i pchnąć pilarkę w kierunku operatora lub wytrącić go z równowagi.

Przenosić pilarkę łańcuchową za przedni uchwyt, wyłączoną i z dala od ciała. Podczas transportu lub przechowywania pilarki należy zawsze zakładać osłonę prowadnicy łańcucha. Prawidłowe trzymanie pilarki zmniejsza prawdopodobieństwo przypadkowego kontakty z ruchomymi częściami pilarki.

Przestrzegać instrukcji dotyczących smarowania, naciągania łańcucha oraz wymiany akcesoriów. Nieprawidłowo naciągnięty lub nieprawidłowo nasmarowany łańcuch może zarówno pęknąć jak zwiększyć szansę odbicia w stronę operatora.

Przecinać tylko drewno. Nie używać pilarki do pracy do której nie została przeznaczona. Na przykład: nie ciąć plastiku, betonu, lub niedrewnianych materiałów budowlanych. Stosowanie pilarki łańcuchowej do prac innych niż została przeznaczona może skutkować powstaniem niebezpiecznych sytuacji.

Nie podejmować prób ścinania drzew do momentu zrozumienia ryzyka oraz sposobu jego uniknięcia. Podczas ścinania drzewa operator i osoby postronne są narażone na poważne obrażenia.

Przyczyny i zapobieganie zjawisku odbicia w stronę operatora.

Odbicie w stronę operatora może wystąpić wtedy kiedy koniec prowadnicy zetknie się z przedmiotem lub kiedy przecinane drewno zakleszczy pilarkę w rzazie. W pewnych przypadkach zetknięcie się końca prowadnicy z przedmiotem może spowodować gwałtowną reakcję podbijającą prowadnicę w górę i w kierunku operatora. Zakleszczenie w rzazie górnej krawędzi prowadnicy może gwałtownie skierować prowadnicę w kierunku operatora.

Każda z tych reakcji może spowodować utratę kontroli nad pilarką co może spowodować poważne obrażenia. Nie należy polegać wyłącznie na elementach bezpieczeństwa wbudowanych w pilarkę. Operator pilarki powinien podjąć kilka kroków w celu zapobiegnięciu wypadkom i obrażeniom podczas pracy.

Odbicie w kierunku operatora jest wynikiem niewłaściwego użycia i/ lub nieprawidłowych procedur lub warunków obsługi i może go uniknąć przez podjęcie odpowiednich środków ostrożności podanych poniżej:

Utrzymywać pewny uchwyt obu rąk z kciukami i palcami zamykającymi się wokół uchwytów pilarki łańcuchowej, pozycja ciała i ramion powinna pozwalać na przeciwstawienie się siłom powstającym podczas odbicia. Jeżeli zostaną podjęte odpowiednie środki ostrożności, to siły odbicia mogą być kontrolowane przez operatora. Nie należy pozwalać na swobodny ruch pilarki.

Nie należy sięgać zbyt daleko oraz ciąć powyżej wysokości barków. Pomoże to zapobiec niezamierzonemu zetknięciu się końca prowadnicy i umożliwia lepsza kontrolę nad pilarką w niespodziewanych sytuacjach.

Stosować zamienniki prowadnicy i łańcucha tylko wyszczególnione przez producenta. Nieprawidłowy zamiennik prowadnicy i łańcucha może spowodować pęknięcie łańcucha i/ lub zjawisko odbicia.

Przestrzegać instrukcji podanych przez producenta dotyczących ostrzenia i konserwacji łańcucha. Zmniejszenie głębokości rowka prowadnicy łańcucha może prowadzić do zwiększania prawdopodobieństwa wystąpienia zjawiska odbicia.

PL

Inne instrukcje bezpieczeństwa

Zabronione jest wystawianie pilarki na działanie opadów atmosferycznych oraz użytkowanie jej w atmosferze podwyższonej wilgotności. Zabronione jest także użytkowanie pilarki w atmosferze o zwiększonym ryzyku pożaru lub wybuchu.

Podczas pracy należy unikać kontaktu z uziemionymi, przewodzącymi i nieizolowanymi przedmiotami, takimi jak rury,

grzejniki czy chłodziarki. Podczas gdy pilarka nie jest użytkowana, należy ją przechowywać w suchym, zamkniętym miejscu, niedostępnym osobom postronnym.

Należy używać łańcucha tnącego przystosowanego do danego obciążenia. Nie stosować łańcuchów tnących przeznaczonych do lekkiej pracy, do pracy przy dużym obciążeniu.

Podczas wymiany, napraw i regulacji łańcucha tnącego zawsze zakładać rękawice ochronne.

Podczas transportu pilarki należy się upewnić, że została ona odłączona od źródła zasilania. Pilarki zasilane sieciowo należy odłączyć od gniazdka, od pilarek zasilanych akumulatorowo należy odłączyć akumulator. Na prowadnicę z łańcuchem tnącym musi być założona osłona. Pilarkę należy przenosić prowadnicą skierowaną do tyłu.

Nie przenosić pilarki zasilanej sieciowo trzymając ją za kabel zasilający. Nie odłączać wtyczki od gniazdka ciągnąc za kabel zasilający. Należy unikać przypadkowego włączenia pilarki. W przypadku przenoszenia pilarki podłączonej do sieci lub z podłączonym akumulatorem należy palce trzymać z dala od włącznika zasilania.

Zawsze zakładać odpowiednie, przylegające do ciała ubranie ochronne.

Pracować pilarką zawsze trzymając ją obiema rękami. Podczas pracy zabezpieczyć luźne kawałki drewna, tak żeby uniemożliwić im ruch, na przykład przez umieszczenie w boźle. Należy unikać cięcia drewna umieszczonego na ziemi. Unikać obróbki drewna niezabezpieczonego przed przemieszczaniem się podczas cięcia.

Podczas pracy nie trzymać pilarki powyżej ramion. Nie pracować pilarką stojąc na drabinie. Przyjąć taką postawę podczas pracy, aby nie było potrzeby wyciągania rąk na pełną długość.

Utrzymywać łańcuch w czystości. Łańcuch musi być naostrzony i nasmarowany. Zapewni to wydajniejszą i bezpieczniejszą pracę. Łańcuch można naostrzyć w wyspecjalizowanym serwisie. Przed każdym użyciem należy sprawdzić stan łańcucha. W przypadku stwierdzenia pęknięć, powyłamywanych zębów lub jakichkolwiek innych uszkodzeń należy, przed rozpoczęciem pracy, wymienić łańcuch na nowy.

W przypadku stwierdzenia jakichkolwiek uszkodzonych lub zepsutych elementów pilarki. Należy zaprzestać lub nie podejmować pracy. Uszkodzone elementy muszą zostać wymienione przed rozpoczęciem pracy.

Pilarkę należy użytkować zgodnie z przeznaczeniem, pilarka służy tylko do cięcia drewna. Podczas pracy należy uważać na elementy metalowe lub kamienie, które mogą być w obrabianym drewnie.

Należy stosować tylko oryginalne części zamienne. Nie stosowanie oryginalnych części zamiennych może zwiększyć ryzyko awarii i prowadzić do obrażeń ciała.

Pilarkę należy naprawiać tylko w autoryzowanych przez producenta serwisach. Stosujących oryginalne części zamienne. Pozwoli to zminimalizować ryzyko wypadków i uszkodzeń sprzętu.

OBSŁUGA PRODUKTU

Przygotowanie pilarki do pracy

Uwaga! Przed wszystkimi czynnościami montażowymi i regulacyjnymi należy odłączyć pilarkę od zasilania. Pilarki zasilane sieciowo należy odłączyć od gniazdka, od pilarek zasilanych akumulatorowo należy odłączyć akumulator.

Przed pierwszym użyciem należy zamontować prowadnicę i łańcuch tnący.

Ze względu na ostre krawędzie łańcucha, montaż należy przeprowadzać go w rękawicach ochronnych.

Obrócić pokrętło blokujące w kierunku wskazywanym przez strzałkę opatrzoną symbolem otwartej klódki i zdemontować panel boczny. Zamontować prowadnicę i łańcuch w sposób pokazany na zdjęciu (II). Upewnić się, że łańcuch i prowadnica zostały założone we właściwym kierunku. Kształt i kierunek ogniw widoczny na obudowie pilarki oraz na prowadnicy powinien odpowiadać kształtowi i kierunkowi łańcucha. Jeżeli na ogniwach łańcucha jest widoczne oznaczenie kierunku ruchu łańcucha, to powinno mieć ono ten sam kierunek co oznaczenie na obudowie i prowadnicy.

Upewnić się, że łańcuch trafił w szczelinę prowadnicy oraz w zęby na kole napędowym. Nałożyć panel boczny i obracać pokrętło blokujące w kierunku wskazywanym przez strzałkę opatrzoną symbolem zamkniętej klódki (II). Zamocuje to panel boczny i napnie łańcuch.

Sprawdzić naciąg łańcucha. W tym celu należy położyć pilarkę i unieść ją trzymając za środkową cześć łańcucha (III). Podczas tej próby łańcuch w miejscu trzymania powinien się unieść ponad prowadnicę od 3 do 4 mm. Jeśli łańcuch jest naciągnięty zbyt mocno lub zbyt słabo, należy obrócić pokrętło blokady w kierunku wskazywanym przez strzałkę opatrzoną symbolem zamkniętej kłódki. Stan napięcia łańcucha należy sprawdzać także, co 10 minut pracy. Przed podłączeniem pilarki do zasilania należy sprawdzić jej stan techniczny. W przypadku wykrycia jakichkolwiek uszkodzeń zabronione jest podłączanie jej do zasilania przed usunięciem uszkodzeń.

Uzupełnianie oleju (IV)

Uwaga! Przed wszystkimi czynnościami montażowymi i regulacyjnymi należy odłączyć pilarkę od zasilania. Pilarki zasilane sieciowo należy odłączyć od gniazdka, od pilarek zasilanych akumulatorowo należy odłączyć akumulator.

Do smarowania łańcucha i mechanizmów pilarki należy stosować tylko olej przeznaczony do takich zastosowań. Do smarowania nie można stosować zużytego oleju silnikowego. Nie spełnia on swojego zadania, co może prowadzić do uszkodzenia mechanizmu pilarki.

PL

Upewnić się, że w pojemniku jest olej smarujący. Pilarkę położyć na poziomej powierzchni, sprawdzić wskaźnik oleju. Poziom oleju nie może być niższy niż wskazanie minimalnej ilości. Jeżeli nie ma takiego wskaźnika, za poziom odniesienie należy przyjąć dolną krawędź wskaźnika ilości oleju.

Zabronione jest użytkowanie pilarki bez napełnionego zbiornika oleju. Grozi to uszkodzeniem łańcucha, prowadnicy oraz mechanizmów pilarki. Zaleca się, aby uruchamianie i praca pilarką odbywała się, co najmniej 3 metry od miejsca uzupełniania oleju. Uzupełnianie oleju należy prowadzić z dala od źródeł ognia i ciepła.

W celu uzupełnienia oleju należy odkręcić korek zbiornika oleju, włać olej do zbiornika, tak aby poziom oleju zrównał się ze znacznikiem wskazującym maksymalny poziom oleju lub górną krawędzią wskaźnika poziomu oleju, następnie mocno i pewnie zakręcić korek zbiornika. W przypadku rozlania oleju należy dokładnie powycierać jego resztki przed podłączeniem pilarki do zasilania.

Podłączanie pilarki do zasilania

Maszyna jest dostarczana tylko z krótkim kablem zasilającym. Do właściwego zasilania należy użyć przedłużacza elektrycznego. Izolacja przedłużacza powinna być gumowa typu co najmniej H05RNF lub polwinitowa (PVC) typu co najmniej H05VVF.

Ze względu na charakter pracy maszyny zawsze należy stosować kable przeznaczone do pracy na zewnątrz. Kabel zasilający powinien posiadać pojedyncze gniazdko pasujące do wtyczki maszyny. Zabronione jest przerabianie wtyczki lub gniazdka celem dopasowania do siebie. Parametry elektryczne kabla zasilającego powinny odpowiadać parametrom elektrycznym urządzenia, wymienionym na tabliczce znamionowej. Należy zwrócić uwagę, że wielkość przekroju przewodów kabla zasilającego zależy od długości kabla. Należy zastosować się do poniższych zaleceń dotyczących pola przekroju przewodów kabla zasilającego:

• 1,0 mm ^2 – długość kabla nie większa niż 40 m.
• 1,5 mm ^2 – długość kabla nie większa niż 60 m,
• 2,5 mm ^2 - długość kabla nie większa niż 100 m.

Podczas przygotowań do pracy oraz podczas pracy należy zwrócić uwagę na kabel zasilający. Chronić kabel zasilający przed wodą, wilgocią, olejami, źródłami ciepła oraz ostrymi przedmiotami. Kabel układać tak, aby nie dostał się w zasięg elementu tnącego. Przecięcie kabla grozi porażeniem elektrycznym co może prowadzić do poważnych urazów lub śmierci. Zwrócić uwagę, aby nie zaplątać się w kabel. Grozi to upadkiem i może prowadzić do poważnych urazów.

Nie przeciązać kabla zasilającego, nie doprowadzać do stanu kiedy kabel będzie naprężony na jakimkolwiek odcinku. Nie ciągnąć za kabel podczas przemieszczania urządzenia. Wtyczkę i gniazdko kabla zawsze odłączać ciągnąć za obudowę wtyczki i gniazdka, nigdy nie ciągnąć za kabel.

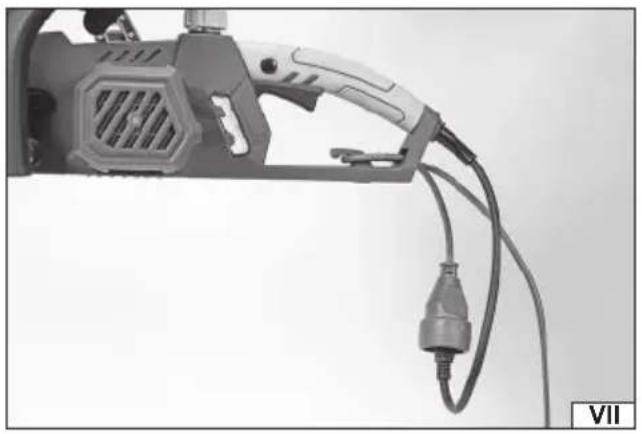

W obudowie znajduje się otwór, przez który należy przełożyć pętlę z przedłużacza, a następnie zaczepić pętlę o haczyk. Dopiero po tym należy podłączyć wtyczkę do gniazda przedłużacza (VII). Podłączenie w taki sposób zminimalizuje ryzyko wyrwania kabla zasilającego z obudowy maszyny, np. w przypadku gwałtownego szarpnięcia.

Uruchamianie pilarki (VIII)

Upewnić się, że hamulec odbiciowy znajduje się w tylnej pozycji.

Zdjąć osłone z prowadnicy i łańcucha.

Chwycić lewą ręką uchwyt przedni, prawą chwycić uchwyt tylny.

Upewnić się, że prowadnica i łańcuch nie stykają się z żadnym przedmiotem i powierzchnią.

Nacisnąć kciukiem przycisk blokady włącznika znajdujący się na rękojeści.

Nacisnąć włącznik i przytrzymać go w tej pozycji. Przycisk blokady można zwolnić.

Zanim przystąpi się do ciecia poczekać aż silnik osiągnie pełne obroty oraz upewnić się, że łańcuch płynnie przesuwa się po prowadnicy. W przypadku usłyszenia jakiś podejrzanych dźwięków lub wyczucia wibracji należy natychmiast wyłączyć pilarkę przez zwolnienie włącznika.

Wyłączanie pilarki odbywa się przez zwolnienie nacisku na włącznik.

Zabronione jest wyłączanie pilarki przez uruchamianie hamulca odbiciowego.

Po zatrzymaniu się łańcucha pilarkę należy odłączyć od sieci i poddać konserwacji.

Praca pilarką

Osoby, które mają zamiar pracować po raz pierwszy pilarką łańcuchową powinny przed rozpoczęciem pracy zasięgnąć porady na temat pracy i bezpieczeństwa od wykwalifikowanego operatora pilarki. A pierwsze prace pilarką powinny polegać na cięciu przygotowanych klód umieszczonych w koźle.

Podczas pracy należy przestrzegać podstawowych zasad bezpieczeństwa pracy. Należy także brać pod uwagę możliwość odbicia pilarki w stronę obsługującego. Pilarka może odbić w stronę obsługi w przypadku, gdy łańcuch tnący natrafi na opór.

Aby zminimalizować to ryzyko należy:

Zwracać uwagę na położenie szczytu prowadnicy podczas cięcia. Nie wolno ciąć górną ćwiartką szczytu prowadnicy (IX).

Należy ciąć tylko łańcuchem, który przesuwa się po dolnej części prowadnicy. Podczas przecinania drewna można wykorzystać dolny ząb zderzaka jako zaczep osi obrotu pilarki (X).

Do ciętego drewna przykładać tylko już uruchomioną pilarkę. Nie uruchamiać pilarki po uprzednim przyłożeniu jej do obrabianego drewna.

Podczas pracy nie unosić pilarki na wysokość ramion lub wyżej (XI).

Nie stać w płaszczyźnie cięcia. Pozwoli to zmniejszyć ryzyko obrażeń w przypadku odbicia pilarki (XII).

PL

Zawsze, podczas pracy, należy trzymać pilarkę za pomocą obu rąk.

Upewnić się, ze łańcuch jest zawsze naostrzony i właściwie napięty.

PORADY PRZYDATNE PRZY PRACY PILARKA

Podczas cięcia należy przyjąć wygodną pozycję oraz zapewnić sobie pełną swobodę ruchu.

Przy odcinaniu gałęzi i konarów nie należy ich ciąć przy samym pniu, ale w odległości około 15 cm od pnia. Należy wykonać dwa nacięcia na głębokość równą 1/3 średnicy gałęzi w odległości około 8 cm od siebie. Jedno nacięcie od dołu, drugie od góry. Następnie naciąć gałąż tuż przy pniu na głębokość równą 1/3 średnicy gałęzi. Dokończyć ciecie tnąc gałąż tuż przy pniu od góry. Nie wolno odcinać gałęzi tnąc od dołu (XIII).

Podczas ścinania drzewa trzeba wcześniej przygotować miejsce ścinki w sposób opisany powyżej. Ponadto należy przygotować bezpieczne podłoże przy cieciu drzewa. Podczas upadku drzewa należy stanąć w bezpiecznej odległości z boku do płaszczyzny upadku drzewa. Wybierając drogę upadku drewna należy uwzględnić takie czynniki jak ukształtowanie terenu, środek ciężkości drzewa, rozkład korony drzewa oraz kierunek wiatru. Aby właściwie przygotować drzewo do ścinki należy wykonać nacięcie w pniu na głębokość 1/3 średnicy pnia po stronie, w którą ma drzewo upaść, a następnie naciąć kolejne pod kątem 45 stopni do pierwszego. Tak, aby wyciąć z pnia „klin”. Od drugiej strony pnia rozpocząć cięcie prostopadłe do osi pnia, nieco wyżej (ok. 4 cm) niż podstawa wyciętego „klina”. Nie należy przecinać pnia. Należy zostawić odcinek o długości ok. 1/10 średnicy pnia. Następnie wprowadzić klin do rozszczepiana drzewa w rozcięcie po przeciwnej stronie do planowanej strony upadku drzewa (XIV).

Jeżeli już w trakcie cięcia nastąpi upadek drzewa, należy wyciągnąć piłę z pnia i oddalić się przygotowaną drogą ucieczki na bezpieczną odległość.

W przypadku zaklinowania się pilarki podczas przecinania pnia, nigdy nie wolno jej zostawiać z uruchomionym silnikiem w tej pozycji. Należy wyłączyć silnik pilarki, odłączyć pilarkę od zasilania i za pomocą klinów wydobyć pilarkę z pnia.

Podczas dzielenia ściętego już drzewa na kawałki należy przestrzegać poniższych zasad. Umieszczać drewno na koźle lub podstawkach tak, aby odcinany kawałek mógł opaść swobodnie na ziemię bez spowodowania zaklinowania pilarki. W przypadku zaklinowania pilarki, należy postępować w sposób opisany powyżej. Nie wolno dotykać pilarką do ziemi ani dopuścić do zabrudzenia jej ziemia.

Stosowanie pilarki do formowania żywopłotu lub ścinania krzaków jest zabronione.

W przypadku pracy na zboczu należy podczas pracy pozostawać powyżej przecinanego drewna.

Podczas przecinania naprężonego drzewa należy zachować szczególną ostrożność i jeśli to możliwe powierzyć tą czynność wykwalifikowanemu drwalowi. Podczas cięcia drewna, które jest naprężone i podparte na obu końcach należy naciąć je od góry na głębokość równą 1/3 średnicy, a następnie dokończyć ciecie tnąc od dołu.

W przypadku, gdy drewno jest podparte tylko na jednym końcu, należy naciąć drewno od spodu na głębokość równą 1/3 średnicy, a następnie dokończyć cięcie tnąc od góry (XV).

W ten sposób zmniejszy się ryzyko zakleszczenia pilarki podczas cięcia.

KONSERWACJA I PRZECHOWYWANIE PRODUKTU

Uwaga! Przed rozpoczęciem jakiejkolwiek czynności opisanej poniżej należy odłączyć pilarkę od zasilania. Pilarki zasilane siecio-wo należy odłączyć od gniazdka, od pilarek zasilanych akumulatorowo należy odłączyć akumulator.

Po każdym użyciu należy dokonać przeglądu stanu pilarki ze szczególnym uwzględnieniem drożności otworów wentylacyjnych.

Należy sprawdzić ułożenie wszystkich elementów pilarki. Ewentualne luźne połączenia śrubowe dokręcić. Sprawdzić napięcie i stan łańcucha. W przypadku zauważenia jakichkolwiek uszkodzeń łańcucha należy go wymienić na nowy. Zabronione jest używanie pilarki z uszkodzonym łańcuchem!

Zbyt luźny łańcuch może spaść z prowadnicy, co może spowodować obrażenia u osoby obsługującej pilarkę. Łańcuch musi być też właściwie naostrzony, ponieważ wymaga to odpowiedniego doświadczenia i narzędzi, zalecane jest, aby ostrzenie przeprowadzić w specjalistycznym serwisie. Należy uzupełnić braki oleju w zbiorniku. Obudowę pilarki należy czyścić miękką suchą szmatką. Obudowę należy wyczyścić z resztek drewna, oleju, smaru oraz innych zanieczyszczeń. Pilarkę należy przechowywać w suchym, zamkniętym pomieszczeniu, odłączoną od sieci elektrycznej.

Uwaga! Podczas przechowywania pilarki może wydobywać się niewielka ilość oleju z systemu smarowania łańcucha, jest to normalny objaw i nie ma wpływu na poziom oleju w zbiorniku oraz nie jest objawem uszkodzenia.

Pilarkę należy przechowywać w miejscach zacienionych, suchych i wyposażonych w odpowiednią wentylację zapobiegającą kondensacji pary wodnej. Miejsce powinno być niedostępne dla osób postronnych zwłaszcza dzieci. W trakcie przechowywania prowadnica i łańcuch zawsze powinny być zabezpieczone osłoną.

PRODUCT OVERVIEW

ul. Sołtysowicka 13 - 15

51 - 168 Wrocław

tel.: [phone]

fax: [phone]

e-mail: [e-mail]

ODDZIAŁ WARSZAWSKI

Teren Parkridge Distribution Center Warsaw al. Kasztanowa 160

05 - 831 Młochów k. Nadarzyna,

tel.: [phone]

fax: [phone]

TOYA ROMANIA SA

Soseaua Odai 109-123

Sector 1, Bucuresti

www.yato.ro

offi [e-mail]

tel: [phone]

fax [phone]

Deklarujemy z pełną odpowiedzialnością, że niżej wymienione wyroby:

do których odnosi się niniejsza deklaracja, są zgodne z poniższymi normami:

i spełniają wymagania dyrektyw:

Numer seryjny: dotyczy wszystkich numerów seryjnych produktów wymienionych w deklaracji

Nazwisko i adres osoby upoważnionej do przygotowania dokumentacji technicznej:

TOYA S.A., ul. Sołtysowicka 13 - 15, 51-168 Wrocław

Polska | Poland | Polonia

Wrocław, 2024.11.15

(miejsce i data wystawienia)

V-CE PREZES ZARZADU

JAN SZMIDT

(nazwisko i podpis osoby upoważnionej)

TOYA S.A.

ul. Sołtysowicka 13 - 15

51 - 168 Wrocław

tel.: [phone]

fax: [phone]

e-mail: [e-mail]

ODDZIAŁ WARSZAWSKI

Teren Parkridge Distribution Center Warsaw al. Kasztanowa 160

05 - 831 Młochów k. Nadarzyna,

tel.: [phone]

fax: [phone]

TOYA ROMANIA SA

Soseaua Odai 109-123

Sector 1, Bucuresti

www.yato.ro

offi [e-mail]

tel: [phone]

fax [phone]

Deklarujemy z pełną odpowiedzialnością, że niżej wymienione wyroby:

do których odnosi się niniejsza deklaracja, spełniają wymagania dyrektywy: 2000/14/WE

Zastosowana procedura oceny zgodności:

Wewnętrzna kontrola produkcji, ocena dokumentacji oraz okresowa kontrola przez jednostkę notyfikowaną

Jednostka notyfikowana: | Notified body: | Organism acreditat:

TÜV SÜD Industrie Service GmbH (NB 0036)

Westendstraße 199, 80686 München, Niemcy | Germany | Germania

Zmierzony poziom mocy akustycznej urządzenia reprezentatywnego:

Gwarantowany poziom mocy akustycznej urządzenia:

inne dyrektywy, których wymagania spełnia urządzenie:

(miejsce i data wystawienia)

V-CE PREZES ZARZADU

JAN SZMIDT

(nazwisko i podpis osoby upoważnionej)

TOYA S.A.

ul. Sołtysowicka 13 - 15

51 - 168 Wrocław

tel.: [phone]

fax: [phone]

e-mail: [e-mail]

ODDZIAŁ WARSZAWSKI

Teren Parkridge Distribution Center Warsaw al. Kasztanowa 160

05 - 831 Młochów k. Nadarzyna,

tel.: [phone]

fax: [phone]

TOYA ROMANIA SA

Soseaua Odai 109-123

Sector 1, Bucuresti

www.yato.ro

offi [e-mail]

tel: [phone]

fax [phone]

Deklarujemy z pełną odpowiedzialnością, że niżej wymienione wyroby:

Elektryczna pilarka łańcuchowa | Electric chainsaw | Ferăstrau electric cu lanț

nr kat. | item no. | cod articol. YT-84871: 230-240 V\~; 50 Hz; 2000 W; 405 mm; 15 m/s

nr kat. | item no. | cod articol. YT-84872: 230-240 V\~; 50 Hz; 2400 W; 405 mm; 15 m/s

do których odnosi się niniejsza deklaracja, są zgodne z poniższymi normami:

i spełniają wymagania dyrektyw:

Numer seryjny: dotyczy wszystkich numerów seryjnych produktów wymienionych w deklaracji

Nazwisko i adres osoby upoważnionej do przygotowania dokumentacji technicznej:

TOYA S.A., ul. Sołtysowicka 13 - 15, 51-168 Wrocław

Polska | Poland | Polonia

Wrocław, 2024.11.15

(miejsce i data wystawienia) (nazwisko i podpis osoby upoważnionej)

V-CE PREZES ZARZADU

JAN SZMIDT

rodnis osoby upoważni

TOYA S.A.

ul. Sołtysowicka 13 - 15

51 - 168 Wrocław

tel.: [phone]

fax: [phone]

e-mail: [e-mail]

ODDZIAŁ WARSZAWSKI

Teren Parkridge Distribution Center Warsaw al. Kasztanowa 160

05 - 831 Młochów k. Nadarzyna,

tel.: [phone]

fax: [phone]

TOYA ROMANIA SA

Soseaua Odai 109-123

Sector 1, Bucuresti

www.yato.ro

offi [e-mail]

tel: [phone]

fax [phone]

Deklarujemy z pełną odpowiedzialnością, że niżej wymienione wyroby:

Elektryczna pilarka łańcuchowa | Electric chainsaw | Ferăstrau electric cu lanț

nr kat. | item no. | cod articol. YT-84871: 230-240 V\~; 50 Hz; 2000 W; 405 mm; 15 m/s

nr kat. | item no. | cod articol. YT-84872: 230-240 V\~; 50 Hz; 2400 W; 405 mm; 15 m/s

do których odnosi się niniejsza deklaracja, spełniają wymagania dyrektywy: 2000/14/WE

Zastosowana procedura oceny zgodności:

Wewnętrzna kontrola produkcji, ocena dokumentacji oraz okresowa kontrola przez jednostkę notyfikowaną

Jednostka notyfikowana: | Notified body: | Organism acreditat:

TÜV SÜD Industrie Service GmbH (NB 0036)

Westendstraße 199, 80686 München, Niemcy | Germany | Germania

Zmierzony poziom mocy akustycznej urządzenia reprezentatywnego:

Gwarantowany poziom mocy akustycznej urządzenia:

inne dyrektywy, których wymagania spełnia urządzenie:

(miejsce i data wystawienia)

V-CE PREZES ZARZADU

JAN SZMIDT

(nazwisko i podpis osoby upoważnionej)
