INSTRUKCJA OBSŁUGI 90-129 NEO tools

Termowentylator 90-129

UWAGA: PRZED PRZYSTĄPIENIEM DO UŻYTKOWANIA SPRZĘTU NALEŻY UWAŻNIE PRZECZYTAĆ NINIEJSZĄ INSTRUKCJĘ I ZACHOWAĆ JĄ DO DALSZEGO WYKORZYSTANIA. OSOBY, KTÓRE NIE PRZECZYTAŁY INSTRUKCJI NIE POWINNY PRZEPROWADZAĆ MONTAŻU, REGULACJI LUB OBSŁUGIWAĆ URZĄDZENIA.

SZCZEGÓŁOWE PRZEPISY BEZPIECZEŃSTWA

- Niniejszy sprzęt może być użytkowany przez dzieci w wieku co najmniej 8 lat i przez osoby o obniżonych możliwościach fizycznych, umysłowych i osoby o braku znajomości sprzętu, jeżeli zapewniony zostanie nadzór lub instruktaż odnośnie do użytkowania sprzętu w bezpieczny sposób, tak aby związane z tym zagrożenia były zrozumiałe. Dzieci nie powinny bawić się sprzętem. Dzieci bez nadzoru nie powinny wykonywać czyszczenia i konserwacji sprzętu.

- Urządzenie służy do okazjonalnej pracy wewnątrz pomieszczeń.

UWAGA!

• Aby uniknąć przegrzania nie należy zakrywać urządzenia.
• Dzieci w wieku poniżej 3 lat należy trzymać z dala od urządzenia, chyba że są pod stałym nadzorem.
• Dzieci w wieku od 3 do 8 lat mogą włączać/wyłączać urządzenie pod warunkiem, że zostało ono umieszczone lub zainstalowane w przewidzianej normalnej pozycji pracy. Dzieci powinny być pod stałym nadzorem, chyba, że otrzymały instrukcję bezpiecznej obsługi urządzenia. Dzieci w wieku od 3 do 8 lat nie mogą podłączać urządzenia do zasilania, regulować i czyścić urządzenia ani wykonywać czynności konserwujących.
• Uwaga – niektóre elementy urządzenia mogą stać się bardzo gorące i spowodować poparzenia. Należy zwrócić szczególną uwagę na obecność dzieci i osób wymagającej szczególnego traktowania.

WSTEP

- Urządzenie przeznaczone jest do wykorzystania w domach oraz niewielkich pomieszczeniach. Nie jest przeznaczone do stosowania w szklarniach lub placach budowy. Nagrzewnica wyposażona jest w urządzenie zabezpieczające, które wyłączy nagrzewnicę w przypadku przypadkowego przegrzania (np. zatkanie kratek wlotu i wylotu powietrza, zbyt wolne obroty silnika ich jego brak). Aby zresetować należy odłączyć wtyczkę od prądu na kilka minut, usunąć przyczynę przegrzania i ponownie podłączyć urządzenie

- Podczas pierwszego uruchomienia może pojawić się niewielka emisja dymu. Jest to normalne zjawisko, które zanika po kilku minutach pracy.

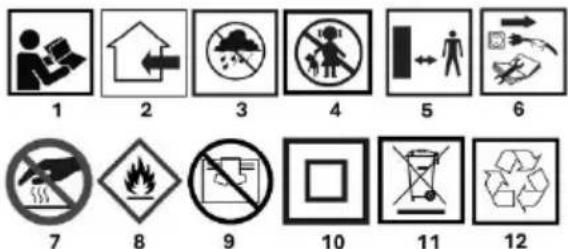

• PIKTOGRAMY I OSTRZEŻENIA

1. Przeczytaj uważnie instrukcję.
   2.Do stosowania wewnątrz pomieszczeń
2. Chronić przed woda i wilgocią.
   chyba że są pod stałym nadzorem.
3. Zachowaj bezpieczną odległość
4. Przed konserwacja naprawa odłącz od zasilania.
   7.Uwaga! gorąca powierzchnia.
   8.Uwaga, możliwość wystąpienia pożaru
5. Nie zakrywać otworów grzejnika.
6. Druga klasa ochronności.

7. Nie wyrzucać z odpadami domowymi.
   12.Podlega selektywnemu recyklingowi

8. Dzieci w wieku poniżej 3 lat należy trzymać z dala od urządzenia,

Opis elementów graficznych

Poniższa numeracja odnosi się do elementów urządzenia przedstawionych na stronach graficznych niniejszej instrukcji.

Oznaczenie rys A	Opis
1	Obudowa
2	Wentylator
3	Grzałka
4	Otwory wlotowe powietrza
5	Osłona grzałki
6	Pokrętła sterowania
7	Włącznik
Oznaczenie rvs B	Opis
1	Włącznik
2	Nogi
3	Pokrętło termostatu
4	Przycisk resetu wyłącznika termicznego

Podczas korzystania z urządzenia należy zawsze przestrzegać podstawowych środków ostrożności:

UWAGA! Urządzenie należy ustawić w taki sposób, aby przed wylotem było minimum 1m wolnej przestrzeni, natomiast za urządzeniem 0,5m wolnej przestrzeni.

• Urządzenia nie wolno używać na zewnątrz w wilgotną pogodę, w łazienkach lub innym mokrym lub wilgotnym otoczeniu.
• Należy pamiętać, że urządzenie może stać się bardzo gorące. Dlatego urządzenie powinno być umieszczona w bezpiecznej odległości od łatwopalnych przedmiotów, takich jak: meble, zasłony itp.
• Nie wolno zakrywać urządzenia np. ręcznikiem.
• Urządzenie nie może znajdować się bezpośrednio pod gniazdem ściennym.
• Urządzenia nie wolno podłączać do sieci za pomocą wyłącznika czasowego lub programowanego wyłącznika.
• Urządzenie nie może być umieszczone w pomieszczeniach w których są używane lub znajdują się łatwopalne pyły, ciecze lub gazy.
• Jeżeli urządzenie jest podłączone za pomocą przedłużacza, należy pamiętać, aby przedłużacz był jak najkrótszy i w pełni rozwinięty.
• Urządzenia nie należy używać w bezpośrednim otoczeniu wanny, prysznica lub basenu.
• Jeżeli przewód zasilający jest uszkodzony, w celu uniknięcia zagrożenia, musi być on wymieniony przez producenta, jego przedstawiciela, serwis lub osobę wykwalifikowaną.
• Nie wolno podłączać innych urządzeń do tego samego gniazda sieciowego do którego jest podłączone urządzenie.
• Urządzenia nie należy pozostawiać bez nadzoru. Trzymaj dzieci i zwierzęta z dala od urządzenia.
• Nie stawiaj urządzenia na niestabilnych, poruszających się powierzchniach lub w miejscach, w których urządzenie może zostać przewrócone.
• Jeżeli urządzenie nie jest używane przed długi czas należy odłączyć je od zasilania. Nie należy pozostawiać włączonego urządzenia bez opieki. Podczas odłączania urządzenia z sieci wyciągnij wtyczkę, nigdy nie ciągnij za przewód zasilający.
• Urządzenie należy trzymać z dala od zasłon, kurtyn lub miejsc w których łatwo zablokować wlot powietrza.
• Aby zapobiec możliwemu porażeniu prądem nigdy nie obsługuj urządzenia mokrą ręką lub gdy na przewodzie zasilającym jest woda.
• Nie wyrzucaj urządzeń elektrycznych wraz z niesegregowanymi odpadami komunalnymi, używaj osobnych punktów zbiórki. Skontaktuj się z lokalnymi władzami, aby uzyskać informacje dotyczące dostępnych systemów zbiórki. Jeśli urządzenia elektryczne zostaną wyrzucone na wysypiska śmieci, niebezpieczne substancje mogą przedostać się do wód gruntowych i dostać się do łańcucha pokarmowego, szkodząc zdrowiu.
• To urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) o obniżonych możliwościach fizycznych, umysłowych lub bez doświadczenia, chyba że zapewniony zostanie nadzór lub instruktaż odnośnie do użytkowania sprzętu w bezpieczny sposób, tak aby związane z tym zagrożenia były zrozumiałe.
• Dzieci powinny być nadzorowane, aby upewnić się, że nie bawią się urządzeniem.

UŻYTKOWANIE TERMOWENTYLATORA

Po rozpakowaniu urządzenia należy sprawdzić, czy nie zostało ono uszkodzone podczas transportu i czy zawiera wszystkie komponenty! W przypadku stwierdzenia jakichkolwiek uszkodzeń lub niekompletności opakowania należy skontaktować się z autoryzowanym sprzedawcą.

Nie należy wyrzucać oryginalnego opakowania! Może ono służyć do przechowywania urządzenia podczas transportu w celu uniknięcia uszkodzeń.

Materiał opakowaniowy należy utylizować w odpowiedni sposób! Należy uniemożliwić dzieciom zabawę workami polietylenowymi.

UWAGA! Nie wolno używać urządzenia, w pomieszczeniach które mają powierzchnię mniejszą niż 4 m²

• Ustaw urządzenie w taki sposób, aby stało na stabilnej powierzchni, w bezpiecznej odległości od wilgotnych miejsc i łatwopalnych przedmiotów.
• Podłącz urządzenie do sieci.
• UWAGA! Zawsze używaj grzejnika w pozycji pionowej.
• Upewnij się, że pomiędzy grzejnikiem a meblami, zasłonami itp. istnieje bezpieczna przestrzeń – z tyłu, od góry i po bokach 50 cm oraz 100 cm z przodu.

Uwaga! Nie dotykać gorącej powierzchni osłony grzałek rys. A5. Wylot powietrza nagrzewa się podczas pracy urządzenia (do ponad 80°C Celsjusza, 176.0°F Fahrenheit).

• Aby uruchomić nagrzewnicę należy włączyć włącznikiem rys. B1 do pozycji I (włączone).
• Do ustawiania temperatury nadmuchu służy pokrętło rys. B3. Obracając pokrętem w kierunku zgodnym z ruchem wskazówek zegara zwiększamy temperaturę. Obracając w kierunku przeciwnym do ruchy wskazówek zegara temperaturę obniżamy.
• Ustaw przełącznik termostatu rys. B3 na żadana pozycję grzania.
• Kiedy poczujesz, że temperatura w pomieszczeniu jest komfortowa, delikatnie przekręć przełącznik termostatu rys. B3 w kierunku przeciwnym do ruchu wskazówek zegara, w kierunku minimalnego, aż urządzenie się wyłączy.
• Po obniżeniu temperatury, termostat ponownie uruchomi element grzejny. Urządzenie automatycznie włącza i wyłącza element grzejny utrzymując tym samym stałą temperaturę w pomieszczeniu.
• Należy pamiętać, aby po pracy nie wyłącać urządzenia tylko przekręcić pokrętło siły grzania maksymalnie w lewo. Pozwolić mu pracować przez 2-3 minuty na samym wentylatorze, aby grzałki uległy schłodzeniu. Dopiero po tym czasie można wyłączyć włącznik rys. A7 do pozycji (wyłączone 0).
• Aby wyłączyć nagrzewnicę należy ustawić włącznik rys. B1 do pozycji 0 (wyłączone).

ZABEZPIECZENIA

Urządzenie posiada dwa rodzaje zabezpieczeń:

• Pierwsze, które wyłączy nagrzewnicę w przypadku przypadkowego przegrzania (np. zatkanie kratek wlotu i wylotu powietrza, zbyt wolne obroty silnika ich brak). Aby zresetować należy odłączyć wtyczkę zasilania, usunąć przyczynę przegrzania i ponownie podłączyć urządzenie. Wcisnąć przycisk resetu rys. B4 znajdujący się na spodzie urządzenia.
• Drugie zabezpieczenie działa na zasadzie grawitacyjnej, w przypadku jego przewrócenia się nastąpi automatyczne odcięcie zasilania. Wystarczy ustawić urządzenie we właściwej pozycji i będzie możliwe jego uruchomienie.

KONSERWACJA

- Przed rozpoczęciem czyszczenia, urządzenie należy odłączyć od zasilania i pozwolić mu ostygnąć. Obudowa urządzenia łatwo się brudzi, dlatego należy często przecierać ją miękką gąbką. Każdy

zabrudzony element należy wytrzeć gąbką zamoczoną w ciepłej wodzie z detergentem. Następnie wytrzyj suchą szmatką umyty element. Uważaj, aby woda nie dostała się do wnętrza urządzenia. W celu ochrony obudowy, do czyszczenia nie wolno używać rozpuszczalników oraz silnych detergentów.

• Oczyć przewód zasilający i wtyczkę, następnie wysusz i zapakuj do plastikowej torby.
• Urządzenie należy przechowywać w suchym wentylowanym pomieszczeniu z dala od dzieci.
• Przed ponownym uruchomieniem należy odczekać wystarczający czas na wyschnięcie nagrzewnicy.
• Regularnie czyść wloty i wyloty powietrza odkurzaczem (przy regularnym użyciu, co najmniej dwa razy w roku).
• Urządzenie najlepiej przechowywać w oryginalnym opakowaniu po jego ostygnięciu.

DANE ZNAMIONOWE

Model	90-129
Napięcie zasilania	230V ~
Częstotliwość zasilania	50-60Hz
Moc grzewcza	600W
Klasa ochronności	II
Wentylator	Tak
Masa	0,48 kg
Rok produkcji	2025
90-129 oznacza zarówno typ oraz określenie maszyny

OCHRONA ŚRODOWISKA

Produktów zasilanych elektrycznie nie należy wyrzucać wraz z domowymi odpadkami, lecz oddać je do utylizacji w odpowiednich zakładach. Informacji na temat utylizacji udzieli sprzedawca produktu lub miejscowe władze. Zużyty sprzęt elektryczny i elektroniczny zawiera substancje nieobojętne dla środowiska naturalnego. Sprzęt nie poddany recyclingowi stanowi potencjalne zagrożenie dla środowiska i zdrowia ludzi.

„GTX Poland Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa z siedzibą w Warszawie, ul. Pograniczna 2/4 (dalej: „GTX Poland”) informuje, iż wszelkie prawa autorskie do treści niniejszej instrukcji (dalej: „Instrukcja”), w tym m.in. jej tekstu, zamieszczonych fotografii, schematów, rysunków, a także jej kompozycji, należą wyłącznie do GTX Poland i podlegają ochronie prawnej zgodnie z ustawą z dnia 4 lutego 1994 roku, o prawie autorskim i prawach pokrewnych (tj. Dz. U. 2006 Nr 90 Poz 631 z późn. zm.). Kopiowanie, przetwarzanie, publikowanie, modyfikowanie w celach komercyjnych całości Instrukcji jak i poszczególnych jej elementów, bez zgody GTX Poland wyrażonej na płíśmie, jest surowo zabronione i może spowodować pociągnięcie do odpowiedzialności cywilnej i karnej.

GWARANCJA I SERWIS

Warunki gwarancji oraz opis postępowania w przypadku reklamacji zawarte są w załączonej Karcie Gwarancyjnej.

Serwis Centralny GTX Service Sp. z o.o. Sp.k.

ul. Pograniczna 2/4 tel. [phone]-285 Warszawa e-mail [e-mail]

Sieć Punktów Serwisowych do napraw gwarancyjnych i pogwarancyjnych dostępna na platformie internetowej gtxservice.com

Zeskanuj QR kod i wejdź na gtxservice.com

GTX SERVICE

CIRCULAR ECONOMY SOLUTIONS

90-129
Parametr	Oznaczenie	Wartość	Jednostka		Parametr	Jednostka
Moc cieplna					Typ wyjścia ciepła/kontroli temperatury w pomieszczeniu (wybierz jedno)
Nominalna moc cieplna	P_nom	0,6	kW		jednopoziomowe wyjście ciepła, brak kontroli temperatury w pomieszczeniu	Nie
Minimalna moc cieplna (orientacyjna)	P_min	0.6	kW		dwa lub więcej manualnych poziomów, brak kontroli temperatury w pomieszczeniu	Nie
Maksymalna stała moc cieplna	P_max,c	0,6	kW		z mechanicznym termostatem do kontroli temperatury w pomieszczeniu	Tak
					z elektroniczną kontrolą temperatury w pomieszczeniu	Nie
Zużycie energii elektrycznej na potrzeby własne					elektroniczna kontrola temperatury w pomieszczeniu + timer dzienny	Nie
W trybie wyłączenia	Po	0	W		elektroniczna kontrola temperatury w pomieszczeniu + timer tygodniowy	Nie
W trybie gotowości	Psm	N/A	W		Inne opcje regulacji (można wybrać kilka)
W trybie bezczynności	Pidle	0	W		kontrola temperatury w pomieszczeniu z wykrywaniem obecności	Nie
W trybie gotowości sieci	Pnsm	N/A	W		kontrola temperatury w pomieszczeniu z wykrywaniem otwartego okna	Nie
Tryb gotowości z wyświetlaniem informacji lub stanu			nie		opcja sterowania na odległość	Nie
Sezonowa efektywność energetyczna ogrzewania pomieszczeń w trybie aktywnym	ηs, on	85	%		adaptacyjne uruchamianie	Nie
					ograniczenie czasu pracy	Nie
					czujnik czarnej żarówki	Nie
					funkcja samouczenia	Nie
					dokładność kontroli	Nie
Dane teleadresowe	GTX Poland Sp. z o. o. Sp. K., ul. Pograniczna 2/4, 02-285 Warszawa
