INSTRUKCJA OBSŁUGI YL1401 Vevor

Techniczny Certyfikat wsparcia i e-gwarancji

Przede wszystkim chcielibyśmy wyrazić nasze serdeczne podziękowania naszym klientom, którzy kupili nasz sprzęt . Niniejsza instrukcja ma na poprawę obsługi klienta Napisane przy użyciu tego sprzętu . Mamy nadzieję, że produkty i usługi firmy umożliwia Państwu skorzystanie z kanału.

Zwróć uwagę

Ten produkt musi być używany ściśle według metody użycia opisanej instrukcji, niewłaściwego użycia wszelkie inne metody spowodowane niewłaściwym użyciem Firma nie udziela żadnej gwarancji, w tym (ale wyłącznie) zbywalności oferowanej Spółce w określonym celu Dorozumiane gwarancje dotyczące sprawności.

Firma nie ponosi żadnej odpowiedzialności. Spółka nie ponosi odpowiedzialności za jakiekolwiek błędy zawarte w tym materiale ani z jakiekolwiek przypadkowe lub wtórne szkody powstałe na skutek dostarczenia, faktycznego wykonania lub zastosowanie ten podręcznik. Niniejsza instrukcja zawiera informacje zastrzeżone, chronione prawem patentowym. Wszelkie prawa zastrzeżone. Bez pisemnej zgody Firmy zabrania się kopiowania, kopiowania lub tłumaczenia jakiejkolwiek część tej instrukcji na inny język.

Treść zawarta w instrukcji może ulec zmianie bez powiadomienia użytkownika.

Odpowiedzialność producenta

Spółka ponosi odpowiedzialność za bezpieczeństwo i niezawodność działania sprzętu tylko wtedy, gdy operacja montażu, zwrot, ulepszenia konserwacja są przeprowadzane przez personel zatwierdzony przez Firm dany sprzęt elektryczny jest zgodny z normami krajowymi, a sprzęt j używany zgodnie z instrukcją obsługi.

Gwarancja

Proces produkcyjny i surowce: Firma gwarantuje, że Sprzęt (z wyjątkie części) jest w stanie normalnego użytkowania i naprawy, jest wolny od procesu produkcyjnego i surowy wad materiałowych przez okres jednego roku od daty wysyłki. Żadna z naszych inspekcji nie jest doskonała.

PRECAUTIONS

Środki ostrożności dotyczące stosowania

Ostrzeżenie:

1. Jeśli sprzęt poluzuje się, spadnie lub ulegnie uszkodzeniu, prosimy niezwłoczny kontakt z firmą;
2. Utrzymuj miejsce pracy w czystości i dobrze oświetlone. Zagracone ciemne obszary sprzyjają wypadkom.
3. Trzymaj dzieci i osoby postronne z daleka podczas obsługi, ponieważ rozproszenie uwagi spowoduje utratę kontroli.
4. Używaj rozsądnie, stosownie do własnej sytuacji i nie nadużywaj, gę organizm nie jest w odpowiednim czasie.

ZACHOWAJ TE INSTRUKCJE

PRODUCT PARAMETERS

Nazwa produktu	Pojazd myśliwski
Model	YL1401
Nośność/funt	500 funtów
Rozmiar półki	800x500mm

PRODUCT COMPONENTS

Numer części	Częściowe imię	Ilość
1	Zespół komputera głównego	1
2	Rama tylna	1
3	Oś	6
4	Koło	4
5	Pasek koła	2
6	Kierownica	1
7	Instrukcja obsługi	1
8	[A] Śruba sześciokątna 1/4" x1 1/4	2
9	[B] Śruba sześciokątna 5/16" x 2	2
10	[C] Śruba nośna 5/16" x 2 1/4'	2
11	[D] Śruba sześciokątna 1/4" x 2'	4
12	Nakrętka nylonowa 1/4".	6
13	Nakrętka nylonowa 5/16".	2
14	Podkładka stalowa 1/4".	12
15	Podkładka stalowa 5/16 cala	4
16	Nakrętka Delta 5/16".	2
17	Nakrętka nylonowa M16	6
18	Podkładka stalowa M16	6
19	Dystans koła	4

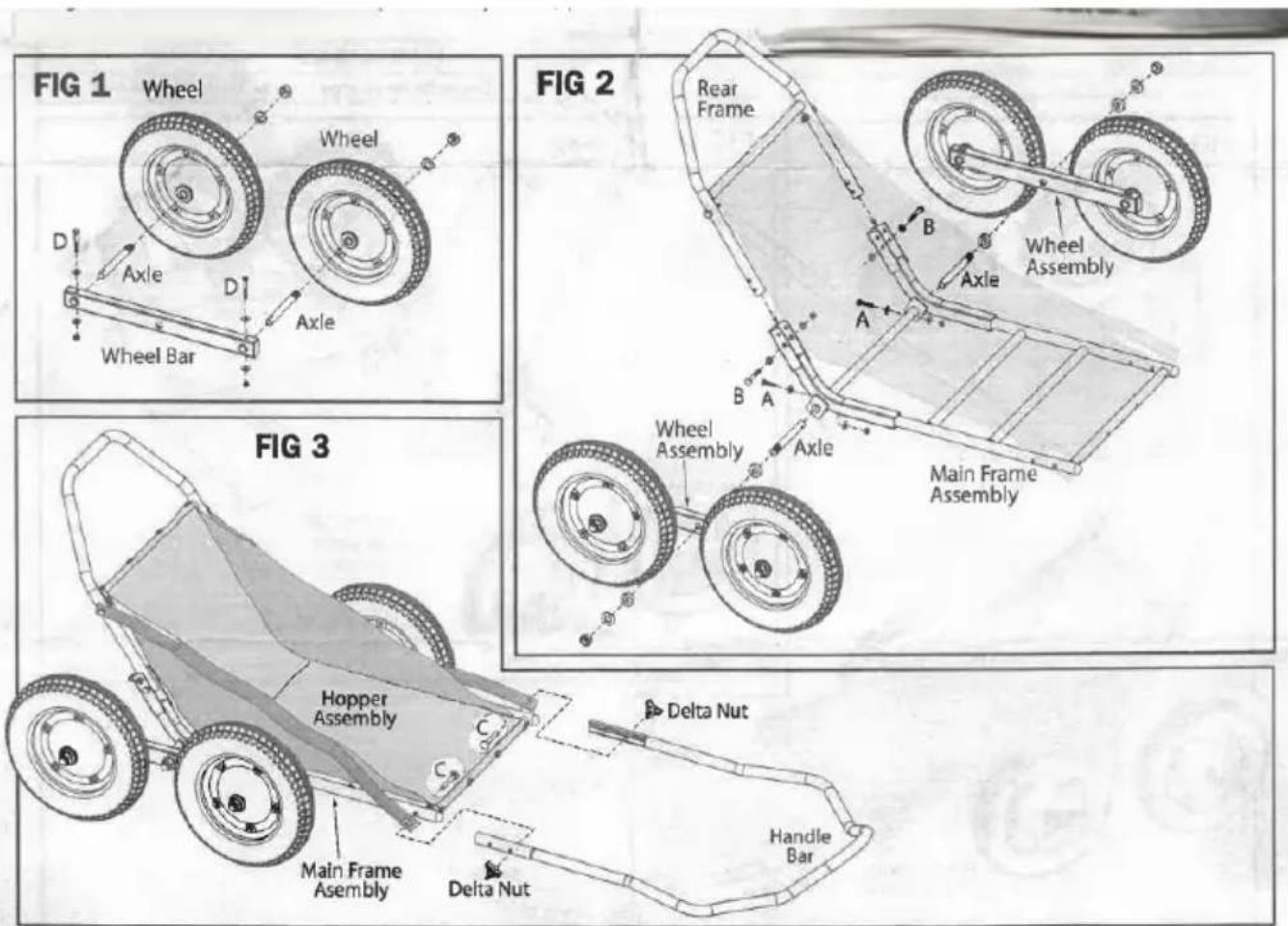

ASSEMBLYINSTRUCTIONS

KROK 1. Przymocuj (2) osie do każdego drążka koła za pomocą (4) 1/4" x śruby [D], (8) podkładki stalowe 1/4 i (4) nakrętki zabezpieczające 1/4.

Następnie przymocuj koła do zespołów kół za pomocą (4) stalowych podkładel

M16 i (4) nakrętek nylonowych M16. (ryc. 1)

STE P 2. Włóż osie do otworów w zespole ramy głównej, wyrównując otwory zabezpiecz za pomocą (2)1/4" x1 1/4" śrub sześciokątnych [A], (4)1/4" podkład stalowych i (2) nakrętek zabezpieczających 1/4'. Dokręć mocno. (Rys. 2)

KROK 3. Za pomocą (4) elementów dystansowych kół, (2) podkładek stalowyc M16 i (2) nakrętek samozabezpieczających M16 przymocuj zespoły kół do osi. Dokręć mocno. (ryc. 2)

KROK 4. Następnie przymocuj ramę tylną do zespołu ramy głównej za pomocą śrub sześciokątnych 5/16" x 2" [B], (4) podkładek stalowych 5/16", (2) nakręte zabezpieczających 5/16". Dokręć bezpiecznie. (Rys. 2)

KROK 5. Przymocuj paski zbiornika do ramy głównej i kierownicy za pomocą śrub nośnych 5/16" x 2 1/4" [C] i (2) nakrętek delta 5/16". (Rys. 3).

Sprawdź, czy masz wszystkie wymagane części i sprzęt. Jeśli znajdziesz uszkodzonych lub brakujących części nowo zakupionego produktu, prosimy o jego zwrócenie produkt do sprzedawcy w celu wymiany.

NIE wyrzucaj pudełka/oryginalnego opakowania.

W przypadku konieczności zwrotu, przedmiot musi zostać zwrócony w oryginalnym pudełku. Bez tego Twój zwrot nie zostanie przyjęty.

Zrób zdjęcie oznaczeń na pudełku.

W przypadku części wymagane jest zdjęcie oznacze ń (tekstu) z boku pudełka potrzebne do wymiany. Pomoże to naszym pracownikom zidentyfikować numer Twojego produktu upewnij się, że otrzymasz właściwe części.

Zrób zdjęcie uszkodzonej części (jeśli dotyczy).

Aby złożyć reklamację i otrzymać produkt zastępczy, zawsze wymagane jest zdjęcie uszkodzenia lub zwrot pieniędzy zrealizowany szybko. Upewnij się, że masz pudełko, nawet jeśli tak jest uszkodzony.

Wyślij nam e-mail z żądanymi zdjęciami.

Wyślij do nas e-mail bezpośrednio z rynku, na którym zakupiono Twój przedm

BEFORE YOU START

➢ Proszę uważnie przeczytać wszystkie instrukcje.
Zachowaj instrukcje do wykorzystania w przyszłości.
Oddziel i policz wszystkie części i osprzęt.
Przeczytaj uważnie każdy krok i postępuj zgodnie z odpowiednią kolejnością
Zalecamy, aby w miarę możliwości wszystkie elementy były montowane w pobliżu obszaru w którym będą używane, aby uniknąć niepotrzebnego jednorazowego przenoszenia produktu zmontowane.
Zawsze umieszczaj produkt na płaskiej, stabilnej i stabilnej powierzchni.
Wszystkie małe części i materiały opakowaniowe tego produktu należy trzymać z dala od dzieci i dzieci, ponieważ mogą one stwarzać poważne ryzyko zadławienia.

Adres : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.
