Tipo di prodotto	Veicolo fuoristrada da caccia
Marca	Vevor
Modello	YL1401
Capacità di carico	227 kg (500 lb)
Dimensioni del ripiano	800 x 500 mm
Peso stimato	Circa 35 kg
Materiale principale	Acciaio
Numero di ruote	4
Componenti inclusi	Telaio, telaio posteriore, assi, ruote, manubrio, barre delle ruote, ferramenta (bulloni, dadi, rondelle), manuale
Montaggio richiesto	Sì, con istruzioni dettagliate
Utilizzo consigliato	Caccia, attività fuoristrada
Precauzioni di sicurezza	Tenere i bambini lontani, area di lavoro pulita e illuminata, verificare il serraggio
Manutenzione	Pulire regolarmente, controllare lo stato dei fissaggi, conservare in luogo asciutto
Garanzia	1 anno dalla data di spedizione (difetti di fabbricazione e materiali)
Assistenza post-vendita	Contatto tramite email tramite il marketplace, allegare foto delle marcature e dei danni
Riparabilità	Pezzi di ricambio disponibili tramite l'assistenza
Norme di sicurezza	Utilizzo conforme alle istruzioni per garantire la sicurezza
Accessori inclusi	Distanziali ruote, ferramenta
Numero di fasi di montaggio	5 fasi
Attrezzi necessari	Chiavi non fornite (indicate nel manuale)
Origine dell'importazione	Cina, importato in Australia e Stati Uniti

Domande frequenti - YL1401 Vevor

Come assemblare il veicolo fuoristrada YL1401?

Segui le 5 fasi del manuale: fissa gli assi alle barre delle ruote, inserisci gli assi nel telaio, fissa le ruote con i distanziali, monta il telaio posteriore, poi fissa il manubrio. Utilizza la ferramenta fornita e serra saldamente. Consulta le istruzioni dettagliate nel manuale.

Qual è la capacità di carico massima?

La capacità di carico è di 227 kg (500 lb). Assicurati di non superare questo limite per evitare di danneggiare il veicolo e garantire la tua sicurezza.

Come mantenere questo veicolo?

Pulisci regolarmente il veicolo con un panno umido, controlla il serraggio di bulloni e dadi, e lubrifica gli assi se necessario. Conservalo in un luogo asciutto per evitare la ruggine. Consulta la sezione Precauzioni d'uso del manuale.

Cosa fare in caso di pezzi mancanti o danneggiati?

Scatta una foto delle marcature sulla scatola e del pezzo danneggiato, poi invia un'email al servizio post-vendita tramite la piattaforma di acquisto con le foto e una descrizione. Conserva la scatola originale per il reso. Segui le istruzioni nella sezione Before You Start del manuale.

Posso usare questo veicolo su terreno accidentato?

Sì, il YL1401 è progettato per l'uso fuoristrada, in particolare per la caccia. Tuttavia, rispetta le precauzioni di sicurezza: evita le zone pericolose, non sovraccaricare e usalo su una superficie stabile.

Come contattare il servizio post-vendita Vevor?

Invia un'email direttamente dalla piattaforma in cui hai acquistato l'articolo, allegando le foto richieste (marcature della scatola e pezzi danneggiati) e una descrizione del reclamo. Gli indirizzi di importazione sono elencati nel manuale per Australia e Stati Uniti.

Quali precauzioni di sicurezza devo prendere?

Mantieni l'area di lavoro pulita e ben illuminata, tieni lontani bambini e astanti, usa l'attrezzatura solo se sei in buona condizione fisica, e verifica che tutti i fissaggi siano serrati prima dell'uso. Leggi attentamente la sezione PRECAUZIONI del manuale.

Qual è la garanzia del prodotto?

La garanzia copre i difetti di fabbricazione e dei materiali per un anno dalla data di spedizione. Non si applica in caso di uso improprio o modifiche non autorizzate. Consulta le condizioni nel manuale.

Posso ottenere il manuale in un'altra lingua?

Su notice-facile.com, puoi richiedere una traduzione scegliendo la tua lingua e fornendo la tua email. Il manuale originale è disponibile in francese, inglese, tedesco, spagnolo, italiano, olandese, polacco e svedese.

Come fissare correttamente le ruote?

Inserisci gli assi nel telaio, poi posiziona le ruote con i distanziali e fissale usando le rondelle in acciaio M16 e i dadi Nylock M16. Serra saldamente secondo la fase 3 del manuale. Assicurati che le ruote girino liberamente.

MANUALE UTENTE YL1401 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

VEICOLO DA CACCIA

MODELLO: YL1401

Innanzitutto, esprimiamo i nostri più sentiti ringraziamenti ai nostri clienti che hanno acquistato la nostra attrezzatura. Questo manuale serve a migliorare il servizio clienti. Scritto con questa attrezzatura. Spero che i prodotti e i servizi dell'azienda vi offrano la cortesia del canale.

Fai attenzione

Questo prodotto deve essere utilizzato in stretta conformità con le modalità di utilizzo di questo manuale. Qualsiasi uso improprio o altro metodo può causare danni. La Società non fornisce alcuna garanzia di alcun tipo, inclusa (ma non limitata a) la commerciabilità o l'idoneità per uno scopo particolare, salvo quanto espressamente previsto.

La società non si assume alcuna responsabilità. La Società non sarà responsabile per eventuali errori contenuti in questo materiale o per eventuali danni accidentali o consequenziali risultanti dalla fornitura, dalla prestazione effettiva o dall'uso di questo manuale.

Questo manuale contiene informazioni proprietarie protette dalla legge sui brevetti. Tutti i diritti riservati. Senza il consenso scritto della Società, questo manuale non può essere fotocopiato, copiato o tradotto in qualsiasi sua parte in un'altra lingua.

Il contenuto del manuale può essere modificato senza preavviso all'utente.

La responsabilità del produttore

La Società sarà ritenuta responsabile della sicurezza e dell'affidabilità delle prestazioni dell'attrezzatura solo se l'operazione di assemblaggio, restituzione, miglioramento e manutenzione sono eseguiti da personale approvato dalla Società, l'attrezzatura elettrica interessata è conforme agli standard nazionali e l'attrezzatura viene utilizzata in conformità con le istruzioni operative.

Garanzia

Processo di produzione e materie prime: la Società garantisce che le attrezzature (eccetto le parti) sono in condizioni di uso e riparazione regolari, prive di difetti di fabbricazione e materie prime per un anno dalla data di spedizione. Nessuna delle nostre ispezioni è perfetta.

PRECAUZIONI

Precauzioni per l'uso

Avvertimento:

13. Se l'attrezzatura sembra allentata, cade o è danneggiata, contattare l'azienda in tempo; 14. Mantenere l'area di lavoro pulita e ben illuminata. Le aree disordinate e buie favoriscono gli incidenti. 15. Tenere lontani i bambini e gli astanti durante il funzionamento, le distrazioni potrebbero farvi perdere il controllo. 16. Utilizzare ragionevolmente in base alla propria situazione e non abusarne quando il corpo non è in tempo.

CONSERVA QUESTE ISTRUZIONI

PARAMETRI DEL PRODOTTO

nome del prodotto	Veicolo da caccia
modello	YL1401
Capacità di carico/libbre	500 libbre
Dimensioni dello scaffale	800x500 mm

COMPONENTI DEL PRODOTTO

Numero di parte	Nome della parte	Qtà
1	Assemblaggio del mainframe	1
2	Telaio posteriore	1
3	Asse	6
4	Ruota	4
5	Barra della ruota	2
6	Manubrio	1
7	Manuale di istruzioni	1
8	[A]Bullone esagonale da 1/4" x 1	2
9	[B] Bullone esagonale da 5/16" x	2
10	[C] Bullone di trasporto 5/16"x 2	2
11	[D]Bullone esagonale da 1/4" x 2	4
12	Dado Nylock da 1/4".	6
13	Dado autobloccante in nylon da 5/	2
14	Rondella in acciaio da 1/4".	12
15	Rondella in acciaio da 5/16".	4
16	Dado Delta da 5/16".	2
17	Dado autobloccante M16	6
18	Rondella in acciaio M16	6
19	Distanziale ruota	4

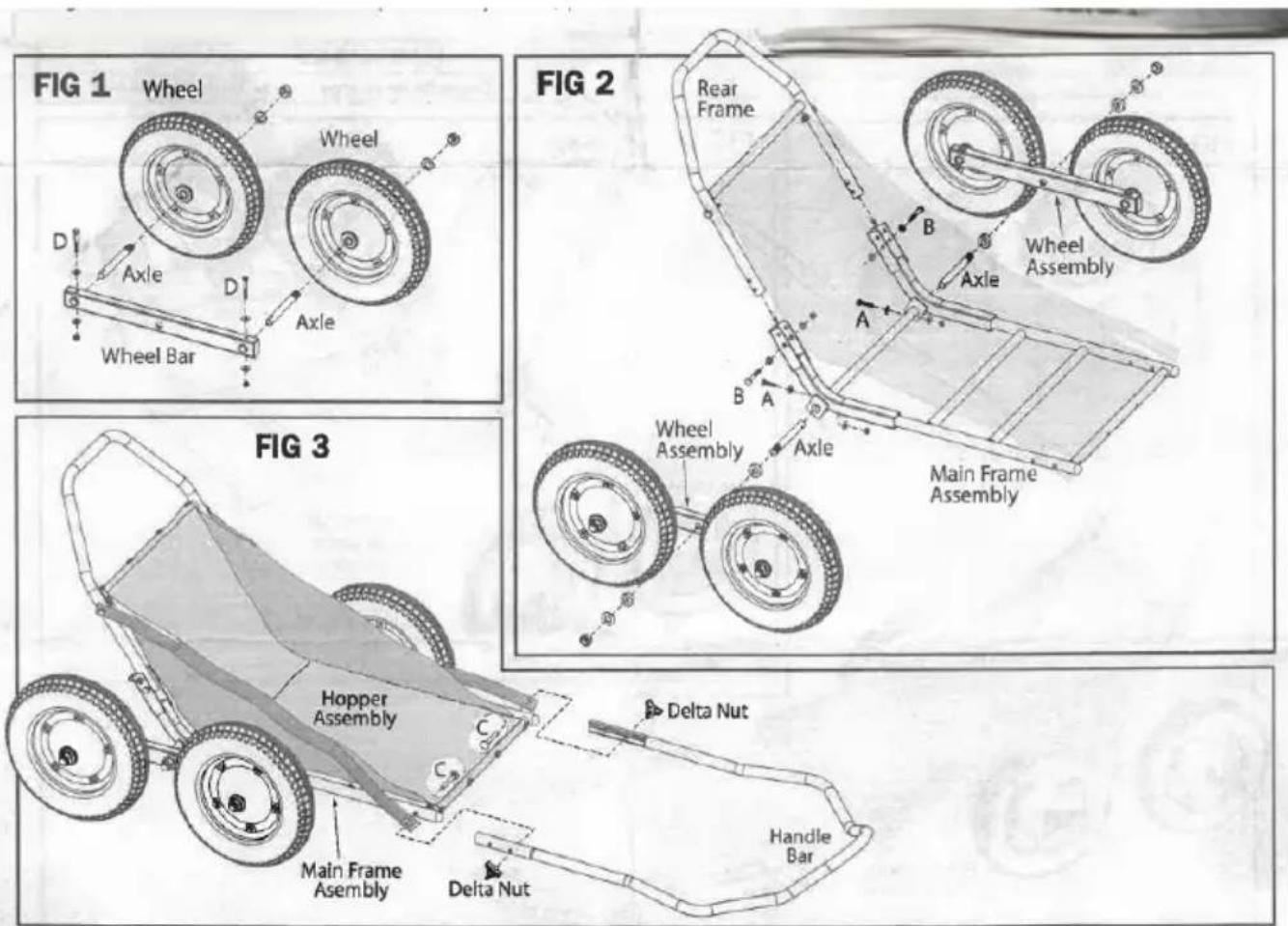

ISTRUZIONI DI MONTAGGIO

PASSO 1. Fissare (2) assi a ciascuna barra della ruota utilizzando bulloni esagonali da 1/4" x 2" [D], (8) rondelle in acciaio da 1/4" e (4) dadi Nylock.

Quindi, fissare le ruote ai gruppi ruota utilizzando (4) rondelle in acciaio M16 e dadi Nylock M16. (Fig. 1)

PASSO 2. Inserire gli assi nel gruppo del telaio principale allineando i fori e fissarlo utilizzando (2) bulloni esagonali da 1/4" x 1 1/4" [A], (4) rondelle in acciaio da 1/4" e (2) dadi autobloccanti da 1/4". Stringere saldamente. (Fig. 2)

PASSO 3. Utilizzando (4) distanziali ruota, (2) rondelle in acciaio M16 e (2) dadi autobloccanti M16, fissare i gruppi ruota agli assi. Stringere saldamente. (Fig. 2)

PASSO 4. Successivamente, fissare il telaio posteriore al gruppo del telaio principale utilizzando (2) bulloni esagonali da 5/16" x 2" [B], (4) rondelle in acciaio da 5/16" e (2) dadi Nylock da 5/16". Stringere saldamente. (Fig. 2)

PASSO 5. Fissare le cinghie della tramoggia al gruppo del telaio principale e al manubrio utilizzando (2) bulloni di trasporto da 5/16" x 2 1/4" [C] e dadi delta da 5/16". (Fig. 3)

Assicurati di avere tutte le parti e l'hardware necessari. Se trovi parti danneggiate o mancanti in un prodotto appena acquistato, restituire il prodotto al rivenditore per la sostituzione.

NON smaltire la scatola/confezione originale.

Nel caso in cui sia richiesto un reso, l'articolo deve essere restituito nella scatola originale. Senza questo il tuo reso non sarà accettato.

Scatta una foto dei contrassegni della scatola.

Nel caso in cui una parte lo sia, è richiesta una foto dei contrassegni (testo lato della scatola) necessaria per la sostituzione. Questo aiuta il nostro personale a identificare il numero del tuo prodotto e assicurarti di ricevere le parti corrette.

Scatta una foto della parte danneggiata (se applicabile).

Una foto del danno è sempre necessaria per presentare un reclamo e ottenere una sostituzione o un rimborso elaborato rapidamente. Assicurati di avere la scatola anche se è danneggiata.

➢ Inviaci una email con le immagini richieste.

Inviaci un'e-mail direttamente dal marketplace in cui è stato acquistato il tuo articolo con immagini allegate e una descrizione del tuo reclamo.

PRIMA DI INIZIARE

➢ Si prega di leggere attentamente tutte le istruzioni. ➢ Conservare le istruzioni per riferimento futuro. Separare e contare tutte le parti e l'hardware. ➢ Leggi attentamente ogni passaggio e segui l'ordine corretto. Si consiglia, ove possibile, di assemblare tutti gli articoli in prossimità dell'area in cui verranno messi in uso, per evitare di spostare inutilmente il prodotto una volta assemblato. ➢ Posizionare sempre il prodotto su una superficie piana, stabile e sicura. ➢ Tenere tutte le piccole parti e i materiali di imballaggio di questo prodotto lontano dalla portata dei bambini, poiché potenzialmente rappresentano un grave rischio di soffocamento.

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importato negli Stati Uniti: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
