YL1401 - Vehículo todo terreno Vevor - Manual de uso y guía de instrucciones gratis

Tipo de producto	Vehículo todoterreno de caza
Marca	Vevor
Modelo	YL1401
Capacidad de carga	227 kg (500 lb)
Dimensiones del estante	800 x 500 mm
Peso estimado	Aproximadamente 35 kg
Material principal	Acero
Número de ruedas	4
Componentes incluidos	Chasis, marco trasero, ejes, ruedas, manillar, barras de rueda, ferretería (pernos, tuercas, arandelas), manual
Ensamblaje requerido	Sí, con instrucciones detalladas
Uso recomendado	Caza, actividades todoterreno
Precauciones de seguridad	Mantener a los niños alejados, área de trabajo limpia y bien iluminada, verificar el apriete
Mantenimiento	Limpiar regularmente, verificar el estado de las fijaciones, almacenar en lugar seco
Garantía	1 año a partir de la fecha de envío (defectos de fabricación y materiales)
Servicio postventa	Contacto por correo electrónico a través del mercado, adjuntar fotos de las marcas y daños
Reparabilidad	Piezas de repuesto disponibles a través del servicio postventa
Normas de seguridad	Uso conforme a las instrucciones para garantizar la seguridad
Accesorios incluidos	Espaciadores de rueda, ferretería
Número de pasos de ensamblaje	5 pasos
Herramientas necesarias	Llaves no incluidas (indicadas en el manual)
Origen de importación	China, importado a Australia y Estados Unidos

Preguntas frecuentes - YL1401 Vevor

¿Cómo ensamblar el vehículo todoterreno YL1401?

Siga los 5 pasos del manual: fije los ejes a las barras de rueda, inserte los ejes en el chasis, fije las ruedas con los espaciadores, monte el marco trasero, luego fije el manillar. Use la ferretería suministrada y apriete firmemente. Consulte las instrucciones detalladas en el manual.

¿Cuál es la capacidad de carga máxima?

La capacidad de carga es de 227 kg (500 lb). Asegúrese de no exceder este límite para evitar dañar el vehículo y garantizar su seguridad.

¿Cómo mantener este vehículo?

Limpie regularmente el vehículo con un paño húmedo, verifique el apriete de los pernos y tuercas, y lubrique los ejes si es necesario. Almacénelo en un lugar seco para evitar la oxidación. Consulte la sección Precauciones de uso del manual.

¿Qué hacer en caso de piezas faltantes o dañadas?

Tome una foto de las marcas en la caja y de la pieza dañada, luego envíe un correo electrónico al servicio postventa a través de la plataforma de compra con las fotos y una descripción. Conserve la caja original para la devolución. Siga las instrucciones en la sección Before You Start del manual.

¿Puedo usar este vehículo en terreno accidentado?

Sí, el YL1401 está diseñado para uso todoterreno, especialmente para la caza. Sin embargo, respete las precauciones de seguridad: evite áreas peligrosas, no sobrecargue y úselo sobre una superficie estable.

¿Cómo contactar al servicio postventa de Vevor?

Envíe un correo electrónico directamente desde la plataforma donde compró el artículo, adjuntando las fotos requeridas (marcas de la caja y piezas dañadas) así como una descripción de su reclamo. Las direcciones de importación están listadas en el manual para Australia y Estados Unidos.

¿Qué precauciones de seguridad debo tomar?

Mantenga el área de trabajo limpia y bien iluminada, mantenga alejados a los niños y transeúntes, use el equipo solo si está en buena condición física, y verifique que todas las fijaciones estén apretadas antes de usar. Lea atentamente la sección PRECAUCIONES del manual.

¿Cuál es la garantía del producto?

La garantía cubre los defectos de fabricación y materiales durante un año a partir de la fecha de envío. No se aplica en caso de mal uso o modificaciones no autorizadas. Consulte los términos en el manual.

¿Puedo obtener el manual en otro idioma?

En notice-facile.com, puede solicitar una traducción eligiendo su idioma y proporcionando su correo electrónico. El manual original está disponible en francés, inglés, alemán, español, italiano, neerlandés, polaco y sueco.

¿Cómo fijar las ruedas correctamente?

Inserte los ejes en el chasis, luego coloque las ruedas con los espaciadores y fíjelas con las arandelas de acero M16 y las tuercas Nylock M16. Apriete firmemente según el paso 3 del manual. Asegúrese de que las ruedas giren libremente.

MANUAL DE USUARIO YL1401 Vevor

Técnico Certificado de soporte y garantía electrónica www.vevor.com/support

VEHÍCULO DE CAZA

MODELO: YL1401

En primer lugar, expresemos nuestro más sincero agradecimiento a nuestros clientes que han adquirido nuestro equipo. Este manual está escrito para mejorar el servicio al cliente. Espero que los productos y servicios de la empresa le traigan el canal de cortesía.

Prestar atención

Este producto debe usarse estrictamente de acuerdo con el método de uso de este manual; el mal uso causado por cualquier otro método no ofrece ninguna garantía de ningún tipo, incluyendo (pero no limitado a) la comerciabilidad ofrecida por la Compañía para un propósito particular, ni garantías implícitas con aptitud.

La empresa no acepta ninguna responsabilidad. La Compañía no será responsable de ningún error contenido en este material, ni de ningún daño accidental o consecuente que resulte de la provisión, desempeño o uso real de este manual.

Este manual contiene información patentada protegida por la ley de patentes. Reservados todos los derechos. Sin el consentimiento por escrito de la Compañía, no se permite fotocopiar, copiar ni traducir ninguna parte de este manual a otro idioma.

El contenido del manual puede modificarse sin previo aviso por parte del usuario.

Responsabilidad del fabricante

La Compañía será responsable de la seguridad y confiabilidad del desempeño del equipo solo si la operación de ensamblaje, devolución, mejoras y el mantenimiento son realizados por personal aprobado por la Compañía, el equipo eléctrico en cuestión cumple con las normas nacionales y el equipo se utiliza de acuerdo con las instrucciones de funcionamiento.

Garantía

Proceso de fabricación y materias primas: La Compañía garantiza que los equipos (excepto piezas) se encuentran en condiciones regulares de uso y reparación, libres de defectos de fabricación y materias primas durante un año a partir de la fecha de envío. Ninguna de nuestras inspecciones es perfecta.

PRECAUCIONES

Precauciones de uso

Advertencia:

1. Si el equipo se siente flojo, se cae o se daña, comuníquese con la empresa a tiempo.
2. Mantenga el área de trabajo limpia y bien iluminada. Las zonas desordenadas u oscuras invitan a los accidentes.
3. Mantenga alejados a los niños y a otras personas mientras opera; las distracciones le harán perder el control. Úselo razonablemente de acuerdo con su propia situación y no lo use en exceso cuando el cuerpo no esté en condiciones.

GUARDE ESTAS INSTRUCCIONES

PARÁMETROS DEL PRODUCTO

nombre del producto	Vehículo de caza
modelo	YL1401
Capacidad de carga/lb	500 libras
Tamaño del estante	800x500mm

COMPONENTES DEL PRODUCTO

Número de pieza	Nombre de la pieza	Cantidad
1	Ensamblaje de la computadora cent	1
2	Marco trasero	1
3	Eje	6
4	Rueda	4
5	Barra de rueda	2
6	Manillar	1
7	Manual de instrucciones	1
8	[A]Perno hexagonal de 1/4" x 1	2
9	[B] Perno hexagonal de 5/16" x	2
10	[C] Perno de cuello de 5/16" x 2	2
11	[D]Perno hexagonal de 1/4" x 2'	4
12	Tuerca Nylock de 1/4"	6
13	Tuerca Nylock de 5/16"	2
14	Arandela de acero de 1/4"	12
15	Arandela de acero de 5/16"	4
dieciséis	Tuerca delta de 5/16"	2
17	Tuerca de nailon M16	6
18	Arandela de acero M16	6
19	Espaciador de rueda	4

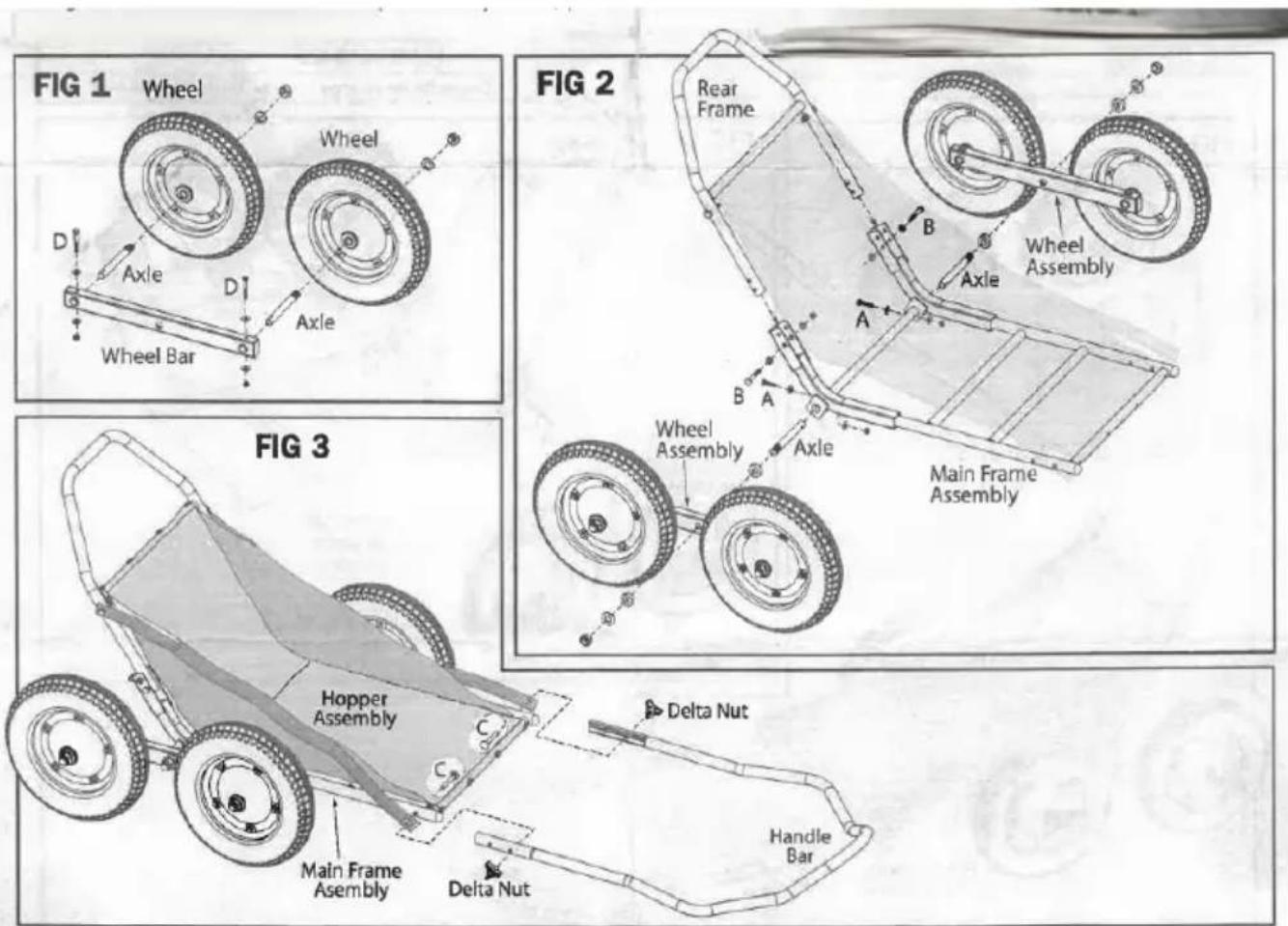

INSTRUCCIONES DE ENSAMBLAJE

PASO 1. Asegure (2) ejes a cada barra de rueda usando (4) tornillos de 1/4" [D], (8) arandelas de acero de 1/4" y (4) tuercas Nylock de 1/4". Luego, fije las ruedas a los conjuntos de ruedas usando (4) arandelas de acero M16 y tuercas Nylock M16. (Figura 1)

las ruedas a los conjuntos de ruedas usando (4) arandelas de acero M16 y tuercas nylock M16. (Figura 1)

PASO 2. Inserte los ejes en el conjunto del bastidor principal alineando los orificios y asegúrelo usando (2) pernos hexagonales de 1/4"x1 1/4" [A], (4) arandelas de acero de 1/4" y (2) tuercas Nylock de 1/4". Apriete firmemente.

PASO 3. Usando (4) espaciadores de ruedas, (2) arandelas de acero M16 y tuercas Nylock M16, fije los conjuntos de ruedas a los ejes. Apriete firmemente (Figura 2).

PASO 5. Asegure las correas de la tolva al conjunto del bastidor principal y al manillar usando (2) pernos de carro de 5/16" x 2 1/4" [C] y (2) tuercas delta. (Fig. 3)

PASO 5. Asegure las correas de la tolva al conjunto del bastidor principal y manillar usando (2) pernos de carro de 5/16"x2 1/4" [C] y (2) tuercas delta (Fig. 3)

Verifique para asegurarse de tener todas las piezas y el hardware necesarios. Si encuentras piezas dañadas o faltantes en un producto recién comprado, devuelva este producto al minorista para su reemplazo.

NO deseche la caja/embalaje original.

En caso de que se requiera una devolución, el artículo debe devolverse en su embalaje original. Sin esto, su devolución no será aceptada.

Tome una fotografía de las marcas de la caja.

Se requiere una foto de las marcas (texto) en el costado de la caja en caso de que una pieza sea necesaria para el reemplazo. Esto ayuda a nuestro personal a identificar el número de su producto para asegurarse de recibir las piezas correctas.

Tome una fotografía de la pieza dañada (si corresponde).

Siempre se requiere una foto del daño para presentar un reclamo y obtener un reemplazo o reembolso procesado rápidamente. Por favor, asegúrese de tener la caja incluso si está dañada.

Envíenos un correo electrónico con las imágenes solicitadas.

Envíenos un correo electrónico directamente desde el mercado donde compró el artículo con las imágenes adjuntas y una descripción de su reclamo.

ANTES DE COMENZAR

➢ Lea atentamente todas las instrucciones. ➢ Conserve las instrucciones para referencia futura. ➢ Separe y cuente todas las piezas y herrajes. ➢ Lea atentamente cada paso y siga el orden correcto. ➢ Recomendamos que, siempre que sea posible, todos los elementos se monten cerca del área en que serán puestos en uso, para evitar mover el producto innecesariamente una vez ensamblado. Coloque siempre el producto sobre una superficie plana, firme y estable. Mantenga todas las piezas pequeñas y materiales de embalaje de este producto fuera del alcance de los bebés y niños, ya que potencialmente representan un grave peligro de asfixia.

Dirección: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Técnico Certificado de soporte y garantía electrónica
