SCL-03 - Akcesoria do spa Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Podnośnik pokrywy spa
Marka	Vevor
Model	SCL-03
Materiał	Aluminium
Maksymalne obciążenie	25 kg (55 lb)
Wymiary kompatybilnego spa (prostokątne)	Długość: 1900-2500 mm, Szerokość: 1350-2350 mm, Wysokość: 840-1050 mm
Kolor	Czarny
Główne funkcje	Podnoszenie pokrywy spa, system przesuwny z rurką w kształcie litery U, regulowana płyta pozycjonująca
Bezpieczeństwo	Bezpieczny montaż, sprawdzenie przed użyciem, nie przekraczać maksymalnego obciążenia, nie używać jako drabiny
Konserwacja	Sprawdzać przed każdym użyciem, dokręcać dolne śruby co trzy miesiące
Dołączone części	Rura kwadratowa, kolanko, podstawa, lokalizatory, zaślepki śrub, mechaniczne śruby (5x50, 5x30, 5x20), nakrętki M8, podkładki M8, klucz imbusowy, wiertło
Pomoc techniczna	Strona internetowa: www.vevor.com/support
Pochodzenie	Wyprodukowano w Chinach

Często zadawane pytania - SCL-03 Vevor

Jak zamontować podnośnik pokrywy Vevor SCL-03?

Montaż wymaga postępowania zgodnie z instrukcjami w podręczniku: zmierz odległość między dnem spa a obrzeżem, zainstaluj płytę pozycjonującą, zamontuj wsporniki po obu stronach, włóż ramę przesuwną i zabezpiecz śrubami. Do zestawu dołączono wiertło Ø3,2 mm oraz klucz imbusowy. Sprawdź instrukcję dla dokładnych wymiarów.

Jaka jest maksymalna nośność urządzenia?

Maksymalne obciążenie wynosi 25 kg (55 funtów). Nigdy nie przekraczaj tego limitu, szczególnie przy obciążeniu dynamicznym.

Czy ten podnośnik pokrywy jest kompatybilny ze wszystkimi spa?

Jest przeznaczony do prostokątnych spa o wymiarach: długość 1900-2500 mm, szerokość 1350-2350 mm, wysokość 840-1050 mm. Sprawdź te wymiary przed zakupem.

Jakie środki ostrożności należy zachować?

Noś okulary ochronne i rękawice podczas montażu. Sprawdzaj przed każdym użyciem. Nie używaj, jeśli części są poluzowane. Nie stawaj na urządzeniu ani nie używaj go jako drabiny. Dokręcaj dolne śruby co trzy miesiące.

Jak konserwować podnośnik pokrywy?

Regularnie sprawdzaj stan śrub i mocowań. Dokręcaj dolne śruby co trzy miesiące, aby zapobiec poluzowaniu. Utrzymuj obszar montażu w czystości.

Co zrobić, jeśli brakuje części lub są uszkodzone?

Skontaktuj się z pomocą techniczną Vevor przez www.vevor.com/support. Nie próbuj składać ani używać produktu, jeśli brakuje części.

Czy mogę używać podnośnika pokrywy jako drabiny?

Nie, jest to formalnie zabronione. Urządzenie nie jest zabawką ani drabiną. Nie wchodź na nie, aby uniknąć poważnych obrażeń.

Jakie narzędzia są potrzebne do montażu?

Zestaw zawiera wiertło Ø3,2 mm i klucz imbusowy. Będziesz także potrzebować rękawic i okularów ochronnych. Postępuj zgodnie z instrukcją.

Jak wyregulować ramę przesuwną?

Włóż produkt do dna spa, wyreguluj ramę przesuwną w górę i w dół, aby dopasować do spa, a następnie zablokuj śrubami. Wepchnij rurkę w kształcie litery U w otwór i obracaj, aż wystające punkty zatrzasną się.

Gdzie znaleźć pomoc techniczną lub gwarancję?

Pomoc techniczna i elektroniczny certyfikat gwarancji są dostępne na stronie www.vevor.com/support.

INSTRUKCJA OBSŁUGI SCL-03 Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

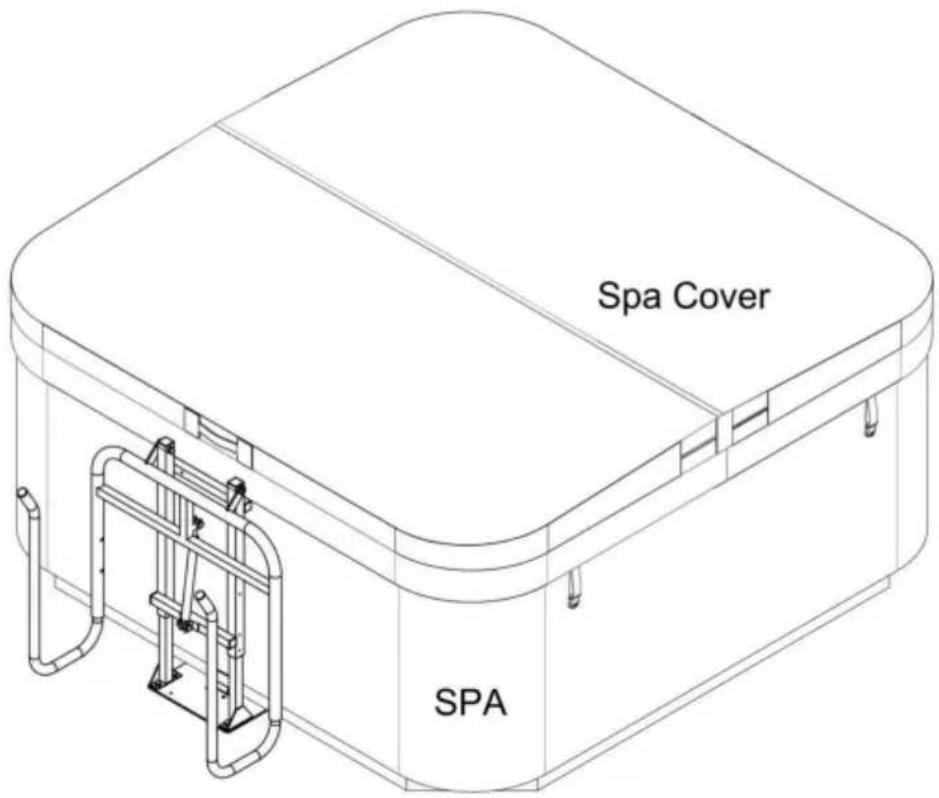

PODNOŚNIK POKRYWY WANNY

MODEL:SCL-03

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie. „Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy, aby podczas składania zamówienia u nas dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z czołowymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

Wanna z gorącą wodą

PODNOSZENIE POKRYWY

MODEL:SCL-03

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Śmiało możesz się z nami skontaktować:

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.

ŚRODKI OSTROŻNOŚCI MONTAŻOWEJ

1. Montaż musi przebiegać zgodnie z poniższymi instrukcjami. Nieprawidłowy montaż może być ryzykowny.
2. Podczas montażu należy nosić okulary ochronne i wytrzymałe rękawice robocze.
3. Nie montuj produktu, gdy jesteś zmęczony, pod wpływem alkoholu, narkotyków lub leków.
4. Waga i inne właściwości produktu dotyczą wyłącznie prawidłowo i w pełni zmontowanego produktu.
5. Utrzymuj miejsce montażu w czystości i dobrze oświetlone.

ZACHOWAJ ŚRODKI OSTROŻNOŚCI

OSTRZEŻENIE: ABY ZAPOBIEC POWAŻNYM OBRAŻENIOM LUB ŚMIERCI:

1. Ten produkt nie jest zabawką. Trzymaj produkt z dala od dzieci podczas montażu.
2. Używaj wyłącznie zgodnie z przeznaczeniem. Nie pozwalaj dzieciom bawić się ani skakać po produkcie. Nie stawaj na produkcie ani nie używaj go jako drabiny.
3. Sprawdź produkt przed każdym użyciem. Nie używaj go, jeśli części są luźne lub uszkodzone.
4. Dokręcaj dolne śruby co trzy miesiące, aby zapobiec poluzowaniu nóg.
5. Nie przekraczaj podanego udźwigu. Przed obciążeniem mocno dokręć wszystkie pokrętła. Uważaj na obciążenia dynamiczne! Nagły ruch ładunku może chwilowo spowodować przeciążenie, prowadząc do uszkodzenia produktu.

ZACHOWAJ TE INSTRUKCJE

PARAMETRY PRODUKTU

Model	SCL-03
Nadaje się do wanny z hydromasażemProstokątny	Długość: 1900-2500 mm (74,8-98,4 cala)Szerokość: 1350-2350 mm (53,1-92,5 cala)Wysokość: 840-1050 mm (33,1-41,3 cala)
Materiał	Aluminium
Kolor	Czarny
Maksymalne obciążenie	25 kg / 55 funtów

LISTA CZĘŚCI

Po rozpakowaniu produktu sprawdź, czy wymienione poniżej części są dołączone i dokładnie sprawdź, czy nie uległy uszkodzeniu

podczas transportu. Jeśli brakuje jakiejś części lub jest ona uszkodzona, nie próbuj montować ani używać produktu.

BRAK	OBRAZKA	CZEŚĆ NAZWA	ILOŚĆ BRAK ZDJĘCIA			CZEŚĆ NAZWA	ILOŚĆ
1		Kolanko φ27 2				2	Rura kwadratowa 2
3		Φ32 Ciało Część łokciowa	1			4	Baza
5		Lokalizatory	1			6	Zakrętka 10+4
7		Mechaniczny Przewody 5X50	2			8	Mechaniczny Przewody 5X30

9		MechanicznyPrzewody 5X20	6+2		10		MechanicznyPrzewodyM8X16	6
11		Nakrętki M8	6		12		Uszczelka M8 6
13		Znak krzyżaGłowa	1		14		Wiertło f3.2	1
15		SześciokątKlucz	1
Wskazówka: „+” to dodatkowe części zamienne.

INSTRUKCJA MONTAŻU I OBSŁUGI

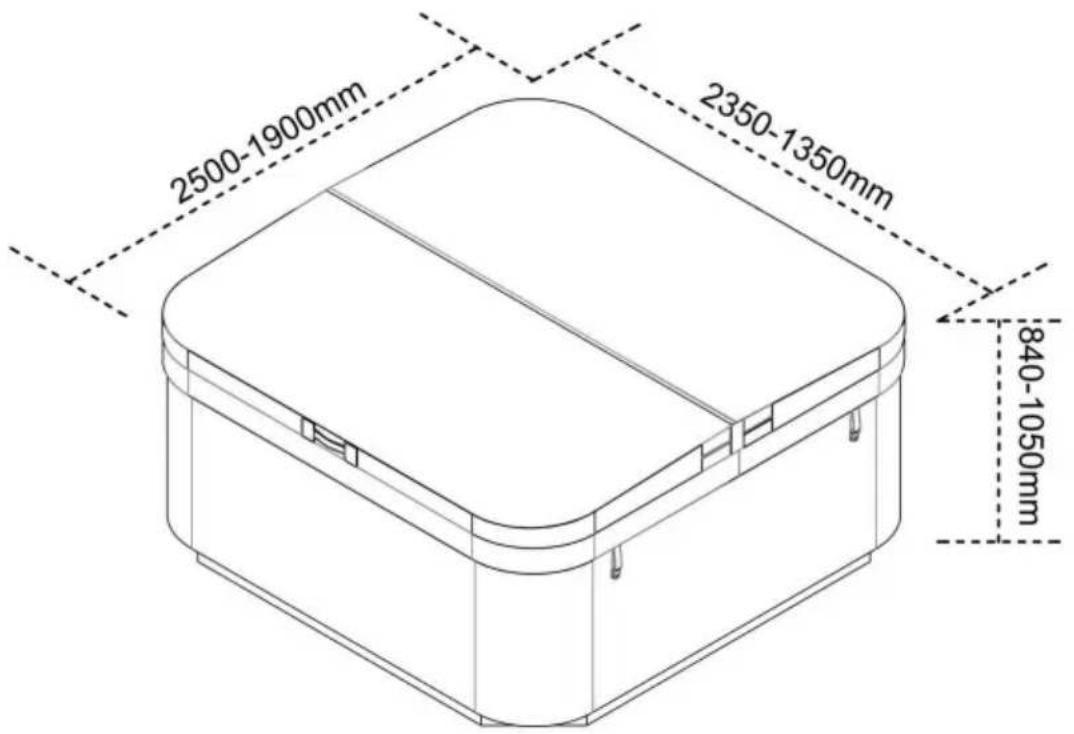

Dostępny wymiar:

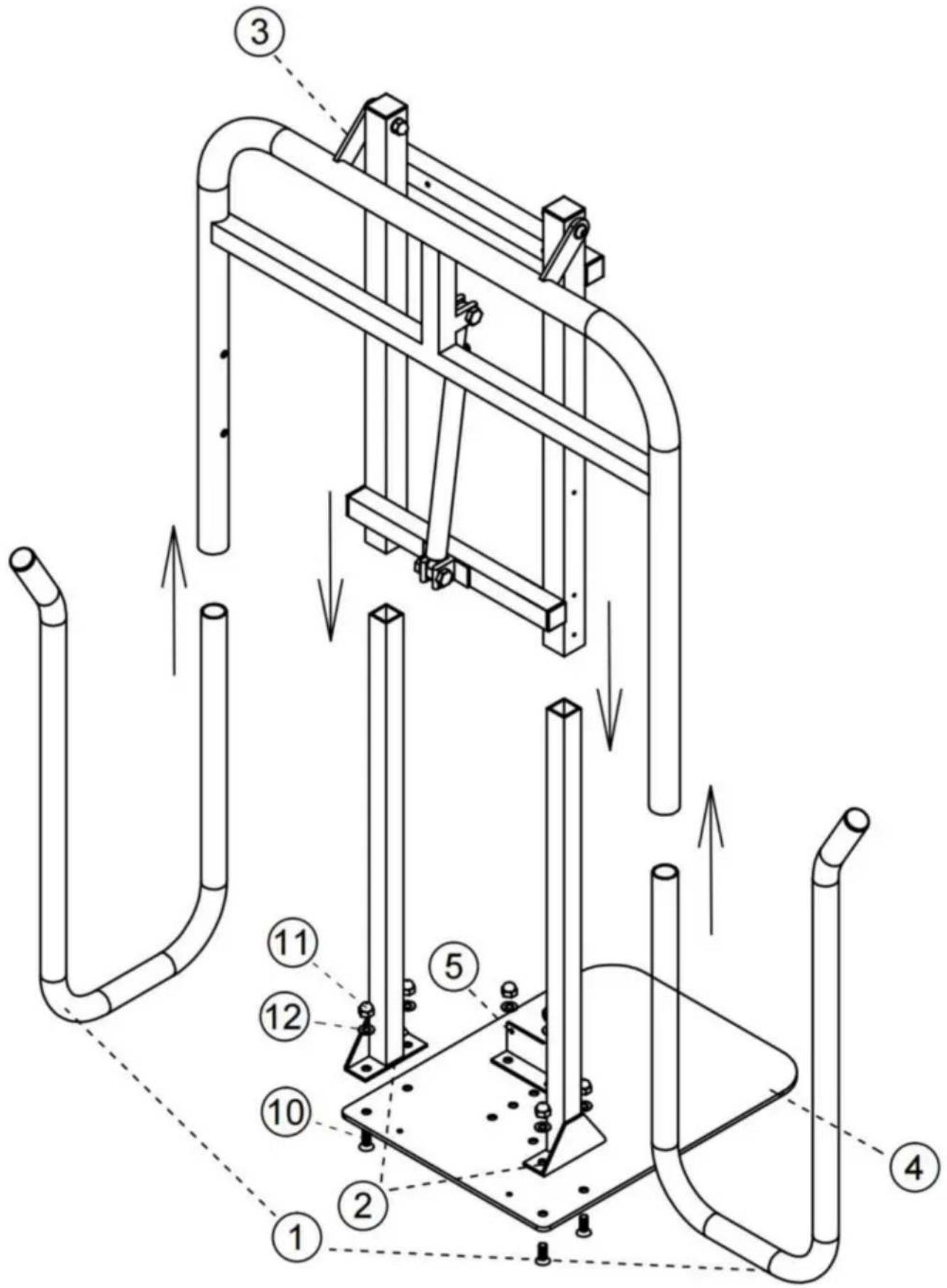

Rysunek montażowy:

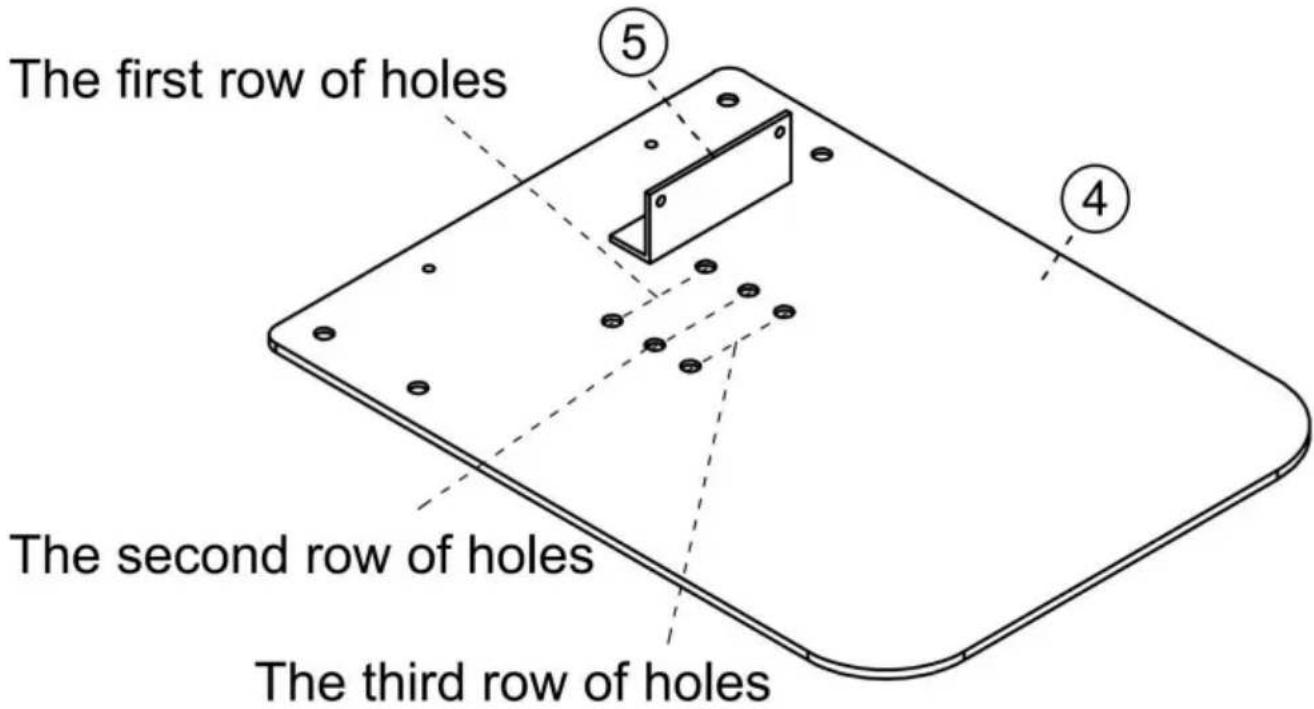

Kroki instalacji 1: Zamontuj dolną płytkę ustalającą.

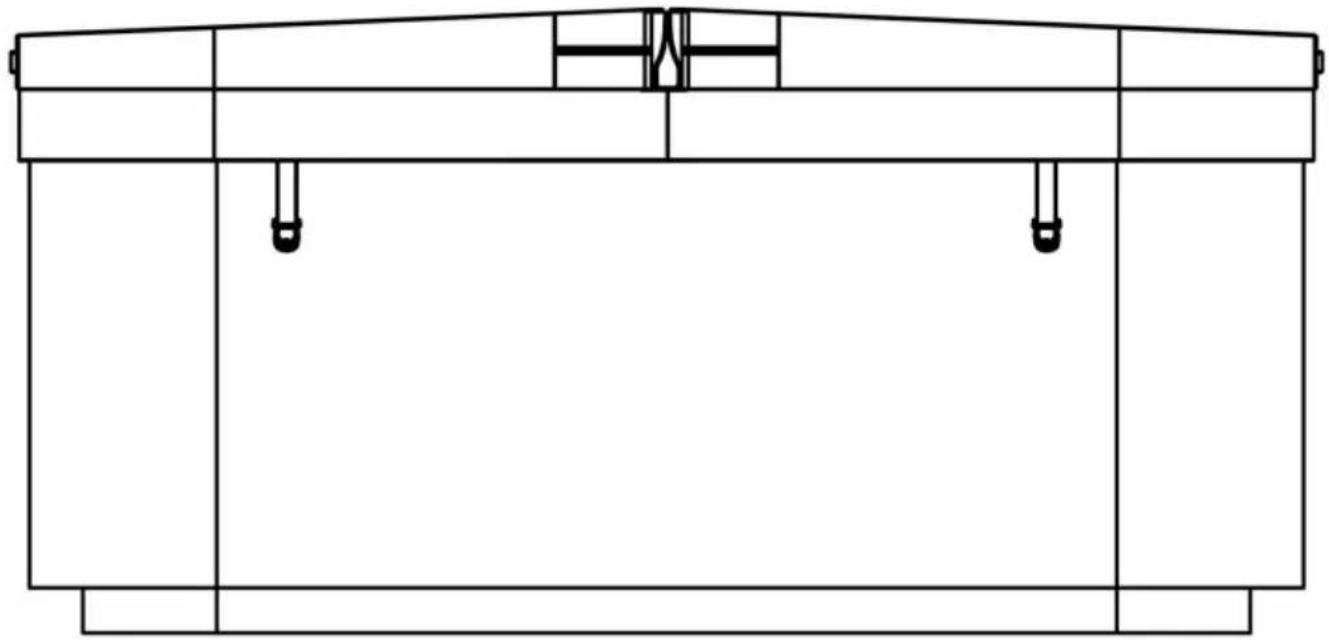

Zmierz odległość od spodu spa do zewnętrznej osłony, zgodnie z wartościami odniesienia miejsca instalacji płyty ustalającej.

Po zamontowaniu odległość pierwszego rzędu otworów od listwy wynosi 25 mm, drugiego rzędu otworów 50 mm, a trzeciego 75 mm. Wybierz najbliższy rozmiar spa do zainstalowania.

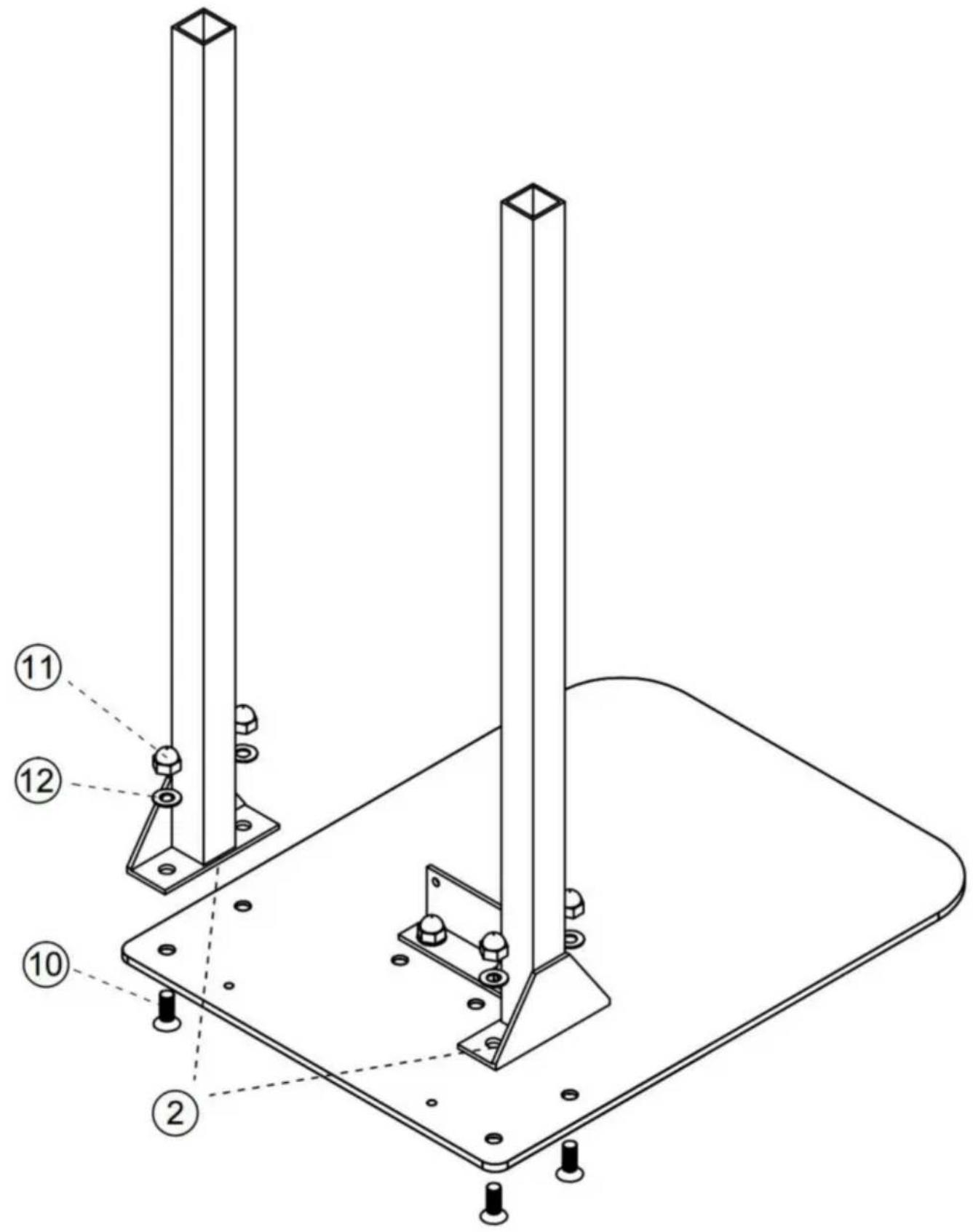

Kroki instalacji 2: Zainstaluj stenty odpowiednio po obu stronach.

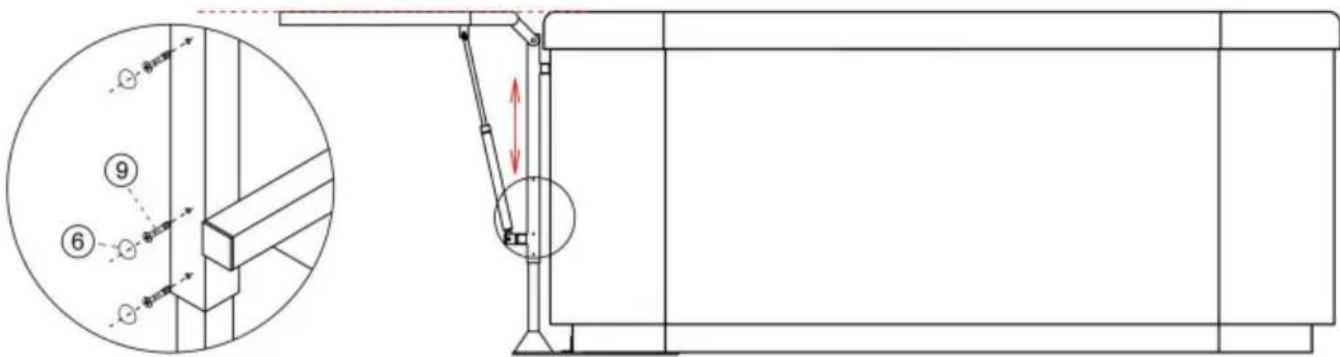

Kroki montażu 3: Zamontuj ramę uchylną.

Włóż produkt do dna spa, wyreguluj ramę przechylną w górę i w dół, aby najwyższa pozycja była zgodna z pozycją spa i zablokowała się za pomocą śrub.

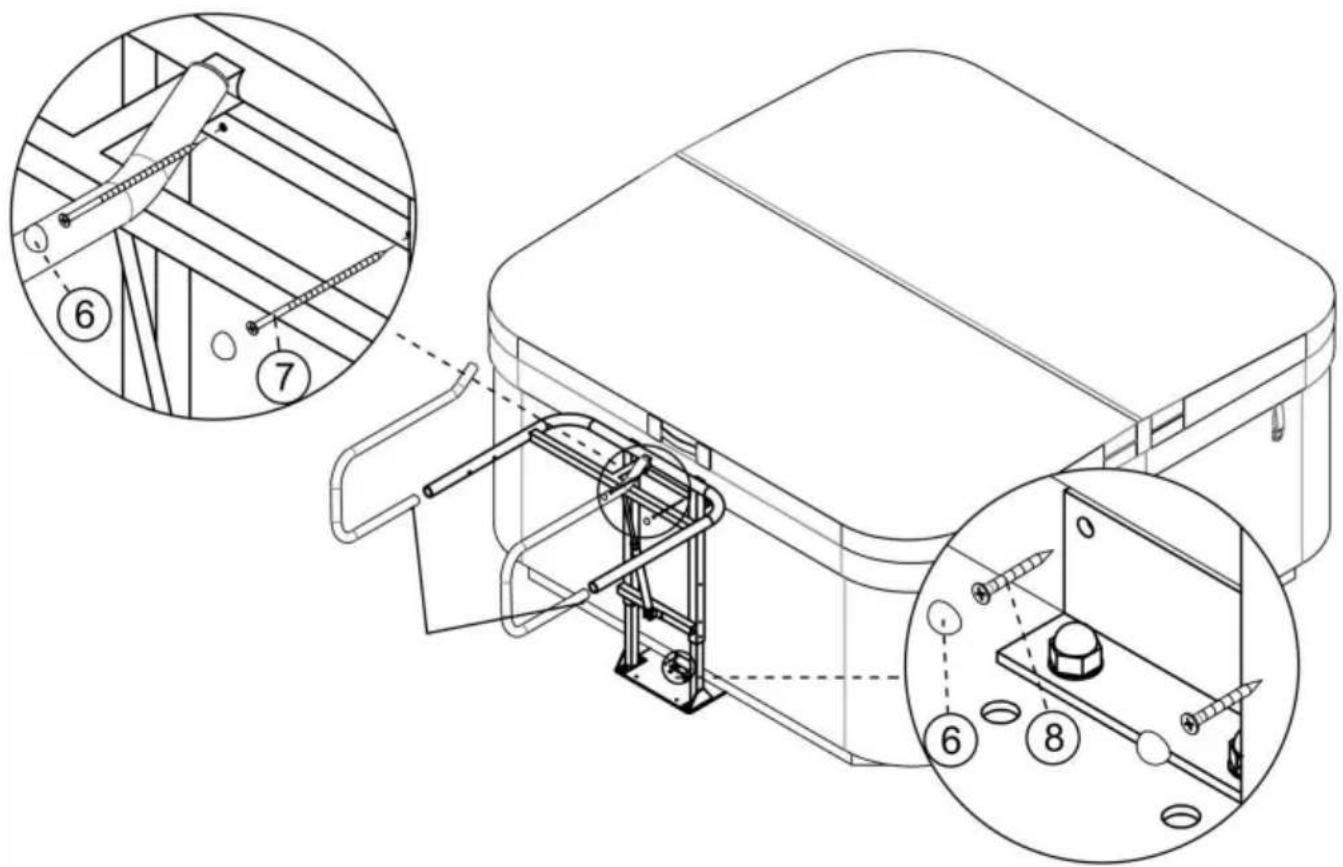

Kroki instalacji 4: Mocno przymocuj cały podnośnik do spa za pomocą śrub i zainstaluj rurkę w kształcie litery U.

Naciśnij wystające kropki poniżej U-rurki i wepchnij U-rurę do otworu i obracaj, aż wystające kropki znajdą się na swoim miejscu i wyskoczą.
