Produkttyp	Spa-Deckelheber
Marke	Vevor
Modell	SCL-03
Material	Aluminium
Maximale Belastung	25 kg (55 lb)
Kompatible Spa-Abmessungen (rechteckig)	Länge: 1900-2500 mm, Breite: 1350-2350 mm, Höhe: 840-1050 mm
Farbe	Schwarz
Hauptfunktionen	Heben des Spa-Deckels, Kippsystem mit U-Rohr, verstellbare Positionierungsplatte
Sicherheit	Sichere Installation, Überprüfung vor Gebrauch, maximale Belastung nicht überschreiten, nicht als Tritt benutzen
Wartung	Vor jedem Gebrauch prüfen, untere Schrauben alle drei Monate nachziehen
Enthaltene Teile	Vierkantrohr, Winkelstück, Basis, Positionierer, Schraubkappen, Gewindestangen (5x50, 5x30, 5x20), M8-Muttern, M8-Unterlegscheiben, Inbusschlüssel, Bohrer
Technischer Support	Webseite: www.vevor.com/support
Herkunft	Hergestellt in China

Häufig gestellte Fragen - SCL-03 Vevor

Wie installiere ich den Spa-Deckelheber Vevor SCL-03?

Die Installation erfordert die Befolgung der im Handbuch angegebenen Schritte: Messen Sie den Abstand zwischen dem Boden des Spas und der Schürze, installieren Sie die Positionierungsplatte, montieren Sie die Stützen auf beiden Seiten, setzen Sie den Kipprahmen ein und verriegeln Sie ihn mit Schrauben. Ein Bohrer Ø3,2 mm und ein Inbusschlüssel sind im Lieferumfang enthalten. Beachten Sie die genauen Maße in der Anleitung.

Was ist die maximale Belastung, die das Gerät tragen kann?

Die maximale Belastung beträgt 25 kg (55 Pfund). Überschreiten Sie diese Grenze niemals, insbesondere unter dynamischer Belastung.

Ist dieser Deckelheber mit allen Spas kompatibel?

Er ist für rechteckige Spas mit den folgenden Abmessungen ausgelegt: Länge 1900-2500 mm, Breite 1350-2350 mm, Höhe 840-1050 mm. Überprüfen Sie diese Maße vor dem Kauf.

Welche Sicherheitsvorkehrungen muss ich beachten?

Tragen Sie bei der Montage eine Schutzbrille und Handschuhe. Überprüfen Sie vor jedem Gebrauch. Nicht verwenden, wenn Teile locker sind. Stellen Sie sich nicht auf das Gerät und benutzen Sie es nicht als Tritt. Ziehen Sie die unteren Schrauben alle drei Monate nach.

Wie pflege ich den Deckelheber?

Überprüfen Sie regelmäßig den Zustand der Schrauben und Befestigungen. Ziehen Sie die unteren Schrauben alle drei Monate nach, um Lockerung zu vermeiden. Halten Sie den Montagebereich sauber.

Was tun, wenn Teile fehlen oder beschädigt sind?

Kontaktieren Sie den technischen Support von Vevor unter www.vevor.com/support. Versuchen Sie nicht, das Produkt zusammenzubauen oder zu verwenden, wenn Teile fehlen.

Kann ich den Deckelheber als Tritt benutzen?

Nein, das ist ausdrücklich verboten. Das Gerät ist kein Spielzeug und kein Tritt. Steigen Sie nicht darauf, um schwere Verletzungen zu vermeiden.

Welche Werkzeuge werden für die Installation benötigt?

Das Kit enthält einen Bohrer Ø3,2 mm und einen Inbusschlüssel. Sie benötigen außerdem Handschuhe und eine Schutzbrille. Befolgen Sie das Handbuch für die Schritte.

Wie stelle ich den Kipprahmen ein?

Setzen Sie das Produkt in den Boden des Spas ein, stellen Sie den Kipprahmen von oben nach unten ein, um ihn mit dem Spa auszurichten, und verriegeln Sie ihn dann mit den Schrauben. Schieben Sie das U-Rohr in das Loch und drehen Sie es, bis die hervorstehenden Punkte einrasten.

Wo finde ich technischen Support oder Garantie?

Technischer Support und das elektronische Garantiezertifikat sind auf der Website www.vevor.com/support verfügbar.

BEDIENUNGSANLEITUNG SCL-03 Vevor

Linkenheim-Hochstetten, Deutschland

[e-mail]

[phone]

Hergestellt in China

VEVOR®

ROBUSTE WERKZEUGE, HALBER PREIS

Technischer Support und E-Garantiezertifikat www.vevor.com/support

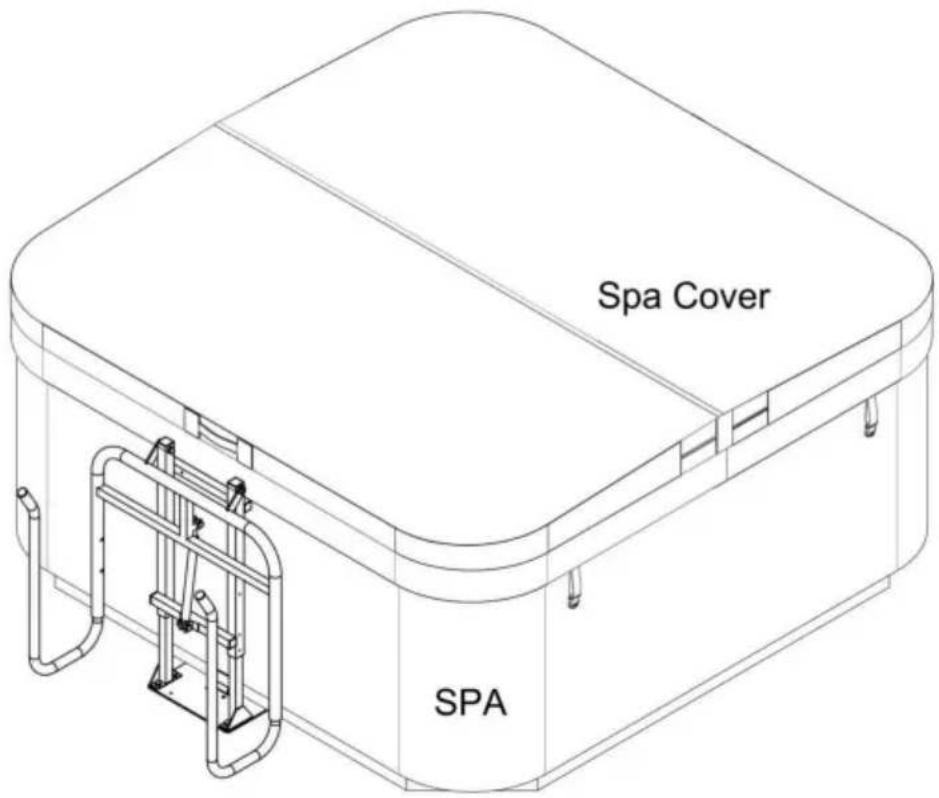

Whirlpool-Abdeckungslift

MODELL: SCL-03

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche von uns verwendete Ausdrücke stellen lediglich eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Top-Marken erzielen könnten, und bedeuten nicht unbedingt, dass alle angebotenen Werkzeugkategorien abgedeckt werden von uns. Bitte prüfen Sie bei Ihrer Bestellung sorgfältig, ob Sie im Vergleich zu den Top-Marken tatsächlich die Hälfte sparen.

VEVOR®

ROBUSTE WERKZEUGE, HALBER PREIS

WHIRLPOOL

ABDECKUNGSLIFT

MODELL: SCL-03

Haben Sie Fragen zum Produkt? Benötigen Sie technische Unterstützung? Sie können uns gerne kontaktieren:

Technischer Support und E-Garantiezertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Bedienungsanleitungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt von dem Produkt ab, das Sie erhalten haben. Bitte entschuldigen Sie, dass wir Sie nicht erneut informieren, wenn es zu unserem Produkt technische oder Software-Updates gibt.

VORSICHTSMASSNAHMEN ZUM MONTAGE

1. Beim Zusammenbau müssen diese Anweisungen befolgt werden. Eine fehlerhafte Montage kann u. a. Gefahr.
2. Tragen Sie bei der Montage eine Schutzbrille und strapazierfähige Arbeitshandschuhe.
3. Montieren Sie das Gerät nicht, wenn Sie müde sind oder unter Alkohol-, Drogen- oder Medikamenteneinfluss stehen.
4. Gewicht und sonstige Produkteigenschaften gelten nur für korrekte und vollständig montierte Produkte.
5. Halten Sie den Montagebereich sauber und gut beleuchtet.

VORSICHTSMASSNAHMEN VERWENDEN

WARNUNG: UM SCHWERE VERLETZUNGEN UND TOD ZU VERHINDERN

KIPPEN:

1. Dieses Produkt ist kein Spielzeug. Bitte halten Sie das Produkt von Kindern fern beim Zusammenbauen.
2. Nur bestimmungsgemäß verwenden. Lassen Sie Kinder nicht auf dem Produkt spielen oder springen. Stellen Sie sich nicht auf den Gegenstand oder verwenden Sie ihn nicht als Trittleiter.
3. Vor jedem Gebrauch prüfen. Benutzen Sie es nicht, wenn Teile lose oder beschädigt sind.
4. Ziehen Sie die unteren Schrauben alle drei Monate fest, um ein Lösen der Beine zu verhindern.
5. Überschreiten Sie nicht die angegebene Gewichtskapazität. Ziehen Sie vor dem Aufbringen der Belastung alle Knöpfe fest an. Achten Sie auf dynamische Belastung! Die plötzliche Lastbewegung kann kurzzeitig zu einer Überlastung führen, die zum Ausfall des Produkts führt.

Bewahren Sie diese Anleitung auf.

PRODUKTPARAMETER

Modell	SCL-03
Geeignet für Whirlpool(Rechteckig )	Länge: 1900–2500 mm (74,8–98,4 Zoll)Breite: 1350–2350 mm (53,1–92,5 Zoll)Höhe: 840–1050 mm (33,1–41,3 Zoll)
Material	Aluminium
Farbe	Schwarz
Maximale Last	25 kg

STÜCKLISTE

Überprüfen Sie beim Auspacken dieses Produkts, ob die unten aufgeführten Teile enthalten sind, und überprüfen Sie sorgfältig, ob eventuelle Schäden während des Transports entstanden sind. Wenn ein Teil fehlt oder beschädigt ist, versuchen Sie nicht, das Produkt zusammenzubauen oder zu verwenden.

KEIN	BILD	TEIL NAME	MENGE		KEIN	BILD	TEIL NAME	MENGE
1		ÿ27 Ellenbogen	2		2		Vierkantrohr 2
3		ÿ32 KörperEllenbogenteil	1		4		Base	1
5		Ortungsgeräte	1		6		Schraubverschluss 10+4
7		MechanischDrähte 5X50	2		8		MechanischDrähte 5X30	4+2
9		Mechanisch Drähte 5X20	6+2 6		10		Mechanisch Drähte M8X16
11		Muttern M8	6		12		Dichtung M8 6
13		Kreuzzeichen Kopf	1		14		Bohrer f 3.2	1
15		Hexagon Schlüssel	1
Tipp: „+“ steht für zusätzliche Ersatzteile.

INSTALLATIONS- UND BETRIEBSANLEITUNG

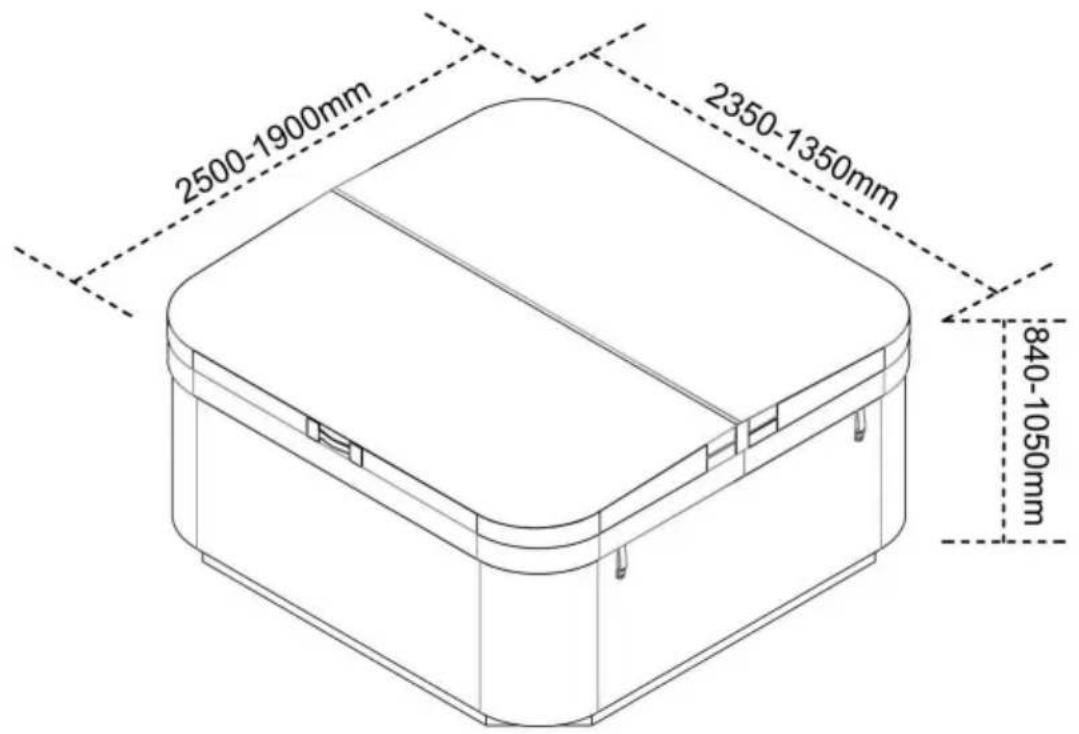

Verfügbare Abmessungen:

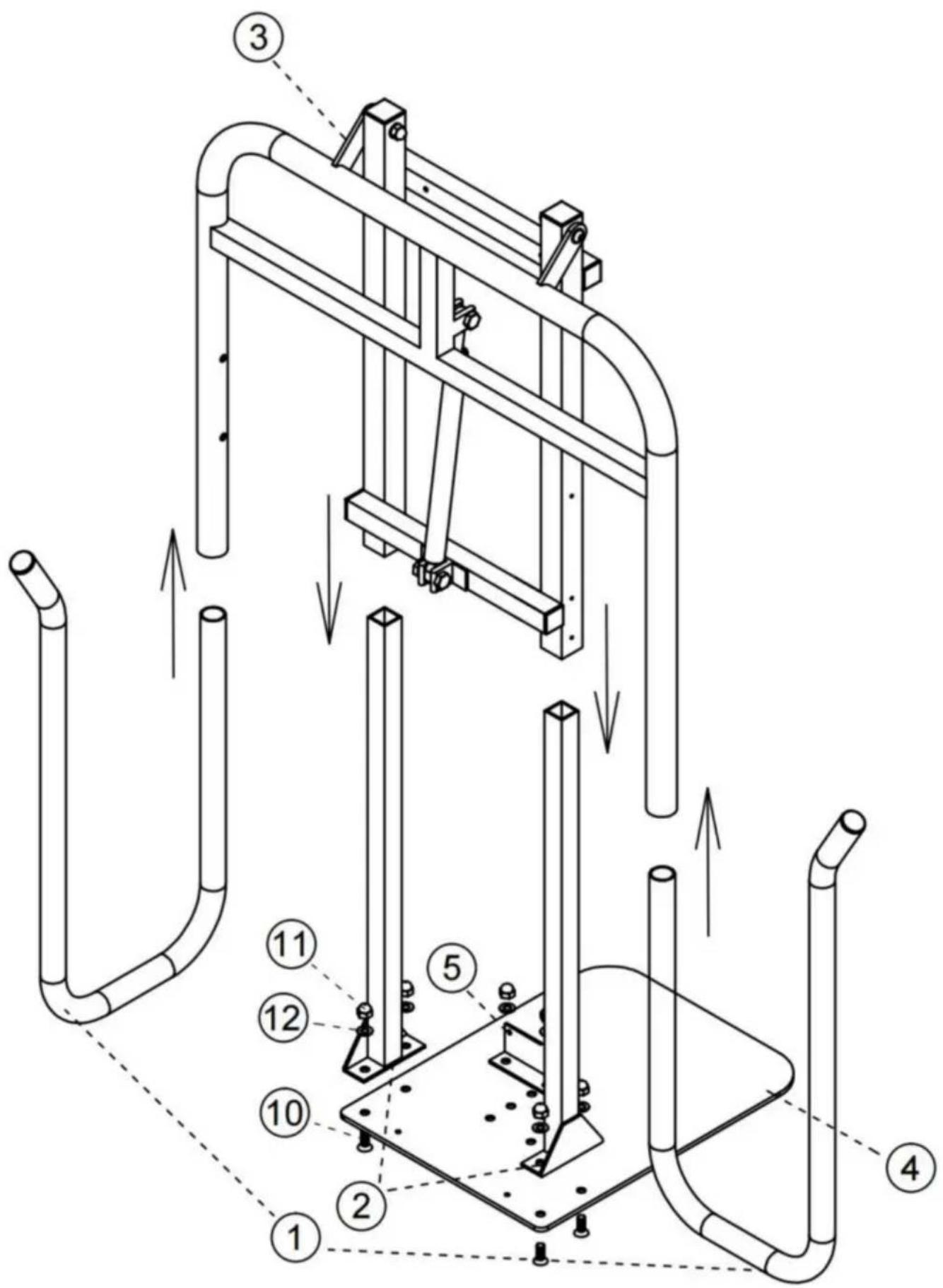

Montagezeichnung:

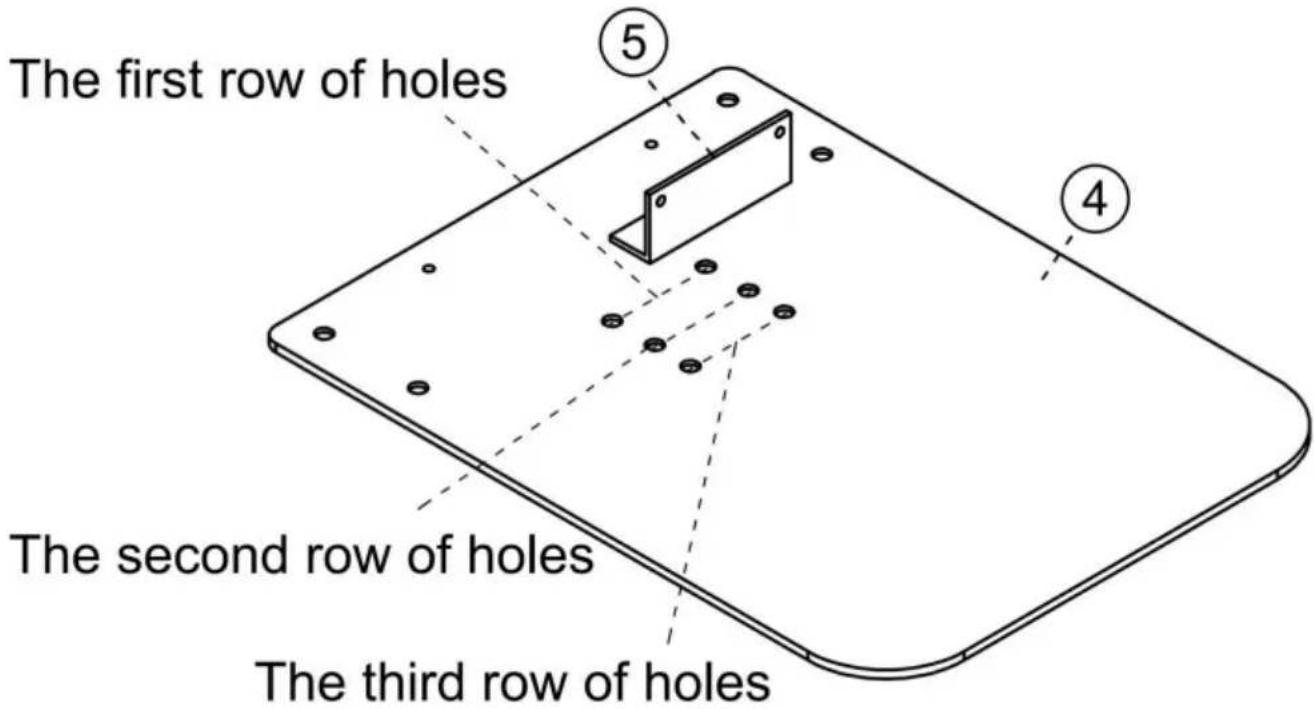

Installationsschritte 1: Installieren Sie die untere Positionierungsplatte.

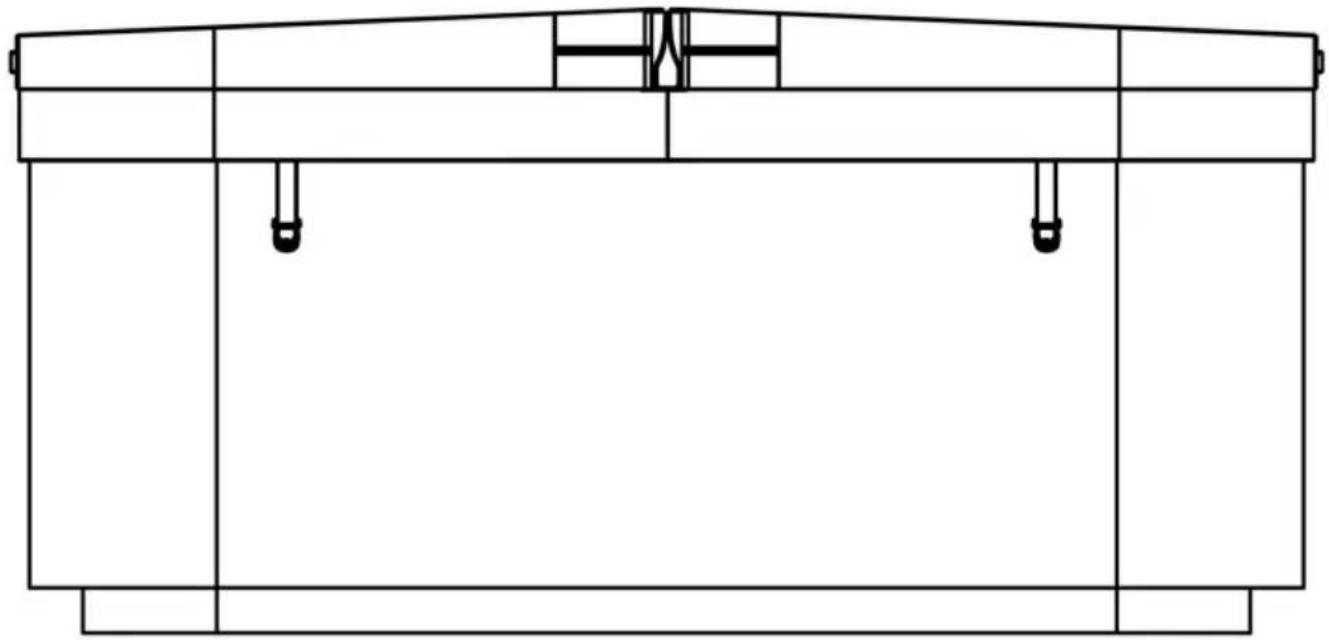

Messen Sie den Abstand von der Unterseite des Whirlpools bis zum Außenrand als Referenzwerte für den Installationsort der Positionierungsplatte.

Nach der Installation beträgt der Abstand von der ersten Lochreihe zur Schürze 25 mm, von der zweiten Lochreihe 50 mm und von der dritten 75 mm. Wählen Sie die Größe Ihres zu installierenden Whirlpools aus.

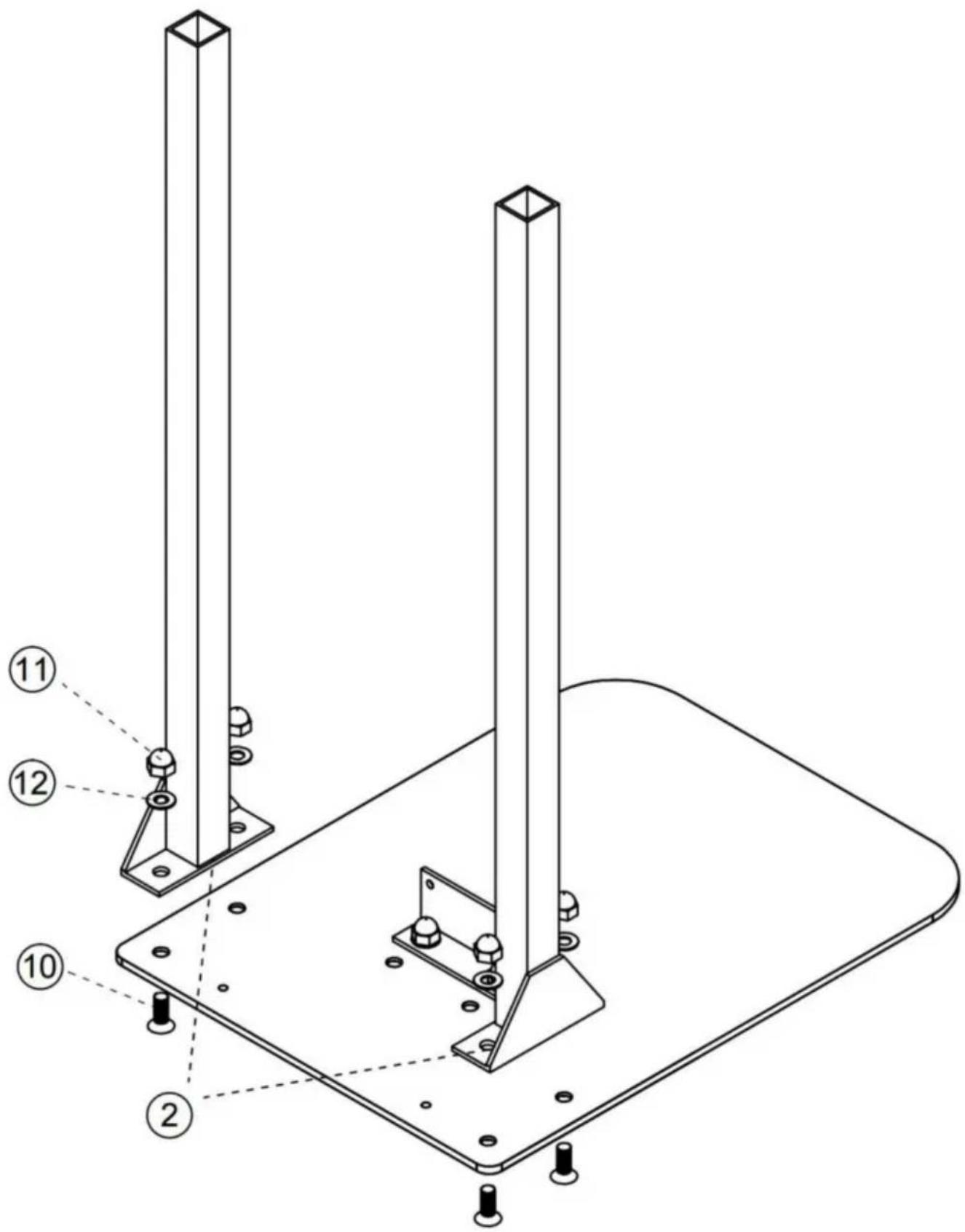

Installationsschritte 2: Installieren Sie die Stents jeweils auf beiden Seiten.

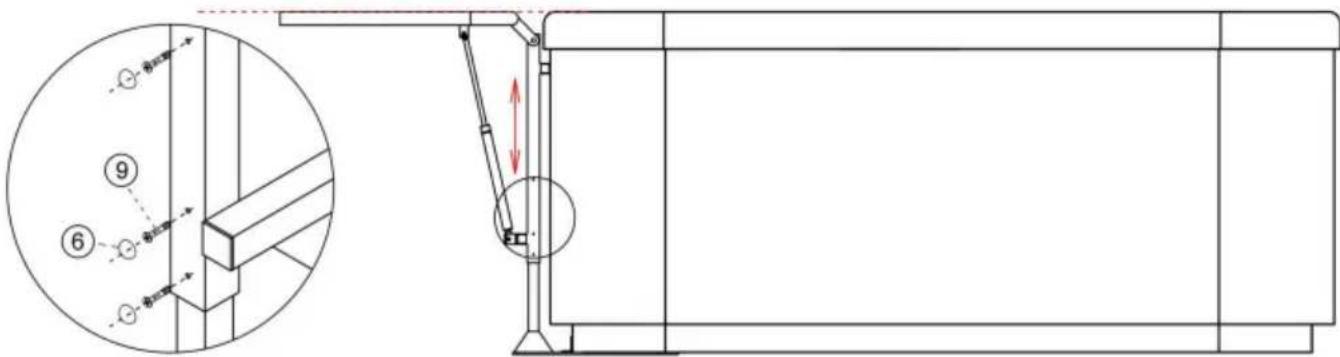

Montageschritte 3: Kipprahmen montieren.

Setzen Sie das Produkt in den Boden des Whirlpools ein, stellen Sie den Kipprahmen nach oben und unten ein, damit die höchste Position mit der des Whirlpools übereinstimmt, und verriegeln Sie ihn mit den Schrauben.

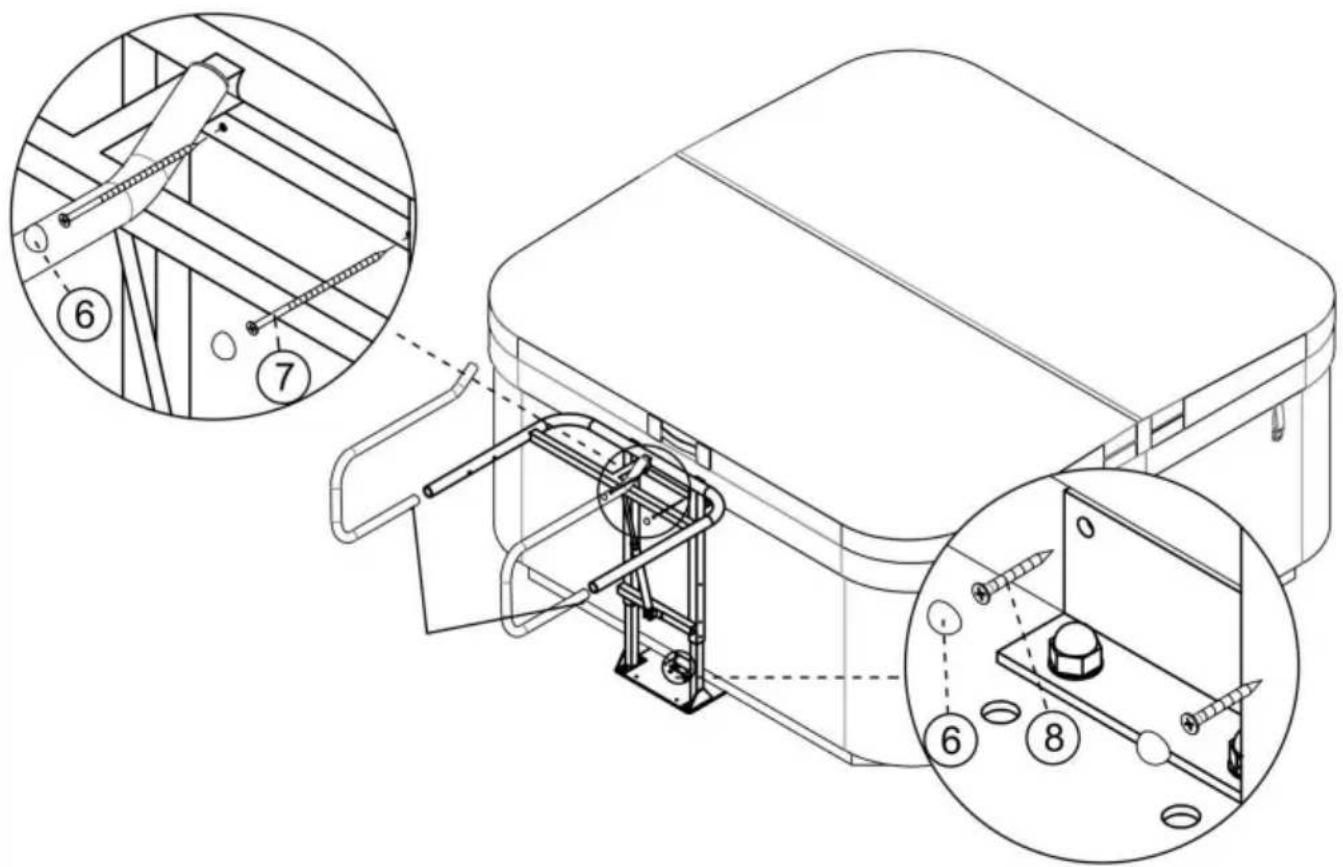

Installationsschritte 4: Befestigen Sie den gesamten Lifter mit Schrauben fest am Spa und installieren Sie das U-Rohr.

Drücken Sie auf die hervorstehenden Punkte unterhalb des U-Rohrs, schieben Sie das U-Rohr in das Loch und drehen Sie es, bis die hervorstehenden Punkte einrasten und herausspringen.
