MANUALE UTENTE SCL-03 Vevor
Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
SOLLEVATORE COPERTURA VASCA IDROMASSAGGIO MODELLO:SCL-03
Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.
VEVOR®
TOUGH TOOLS, HALF PRICE
VASCA CALDA
Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci:
Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro pr
PRECAUZIONI DI MONTAGGIO
- Il montaggio deve seguire queste istruzioni. Un assemblaggio errato può essere a rischio.
- Indossare occhiali protettivi e guanti da lavoro pesanti durante il montaggio.
- Non montare in caso di stanchezza o sotto l'influenza di alcol, droghe o farmaco.
- Il peso e altre proprietà del prodotto sono applicabili solo a prodotti corretti e prodotti completamente assemblati.
- Mantenere l'area di assemblaggio pulita e ben illuminata.
USARE LE PRECAUZIONI
ATTENZIONE: PER PREVENIRE LESIONI GRAVI E MORTE
MANCE:
- Questo prodotto non è un giocattolo. Tenere il prodotto lontano dalla portata dei bambini mentre lo si usa assemblaggio.
- Utilizzare solo come previsto. Non lasciare che i bambini giochino o saltino sul prodotto. Non farlo stare sull'oggetto o usarlo come scaletta.
- Ispezionare prima di ogni utilizzo. Non utilizzarlo se le parti sono allentate o danneggiate.
- Stringere le viti inferiori ogni tre mesi per evitare che si allentino le gambe.
- Non superare la capacità di peso indicata. Stringere saldamente tutte le manopole prima applicare il carico. Fai attenzione al caricamento dinamico! Il movimento improvviso del carico può creare brevemente un carico eccessivo, causando il guasto del prodotto.
CONSERVARE QUESTE ISTRUZIONI
PARAMETRI DEL PRODOTTO
| Modello | SCL-03 |
| Adatto per vasca idromassaggioÿRettangolareÿ | Lunghezza: 1900-2500 mmÿ74,8-98,4"ÿLarghezza: 1350-2350 mmÿ53,1-92,5"ÿAltezza: 840-1050 mmÿ33,1-41,3"ÿ |
| Materiale | Alluminio |
| Colore | Nero |
| Carico massimo | 25 kg / 55 libbre |
ELENCO PARTI
Quando si disimballa il prodotto, verificare che le parti elencate di seguito siano presenti sono inclusi e ispezionare attentamente eventuali danni che potrebbero essersi verificati durante il transito. Se qualche parte manca o è danneggiata, non tentare di farlo assemblare o utilizzare il prodotto.
| NESSUNA IMMAGINE | PARTENOME | QUANTITÀ | NESSUNA IMMAGINE | PARTENOME | QUANTITÀ | |||
| 1 |  | ÿ27 Gomito 2 | 2 |  | Tubo quadrato | 2 | ||
| 3 |  | ÿ32 CorpoParte del gomito | 1 | 4 |  | Base | 1 | |
| 5 |  | Localizzatori | 1 | 6 |  | Tappo a vite 10+4 | ||
| 7 |  | MeccanicoFili 5X50 | 2 | 8 |  | MeccanicoFili 5X30 | 4+2 | |
| 9 |  | Meccanico Fili 5X20 | 6+2 | 10 |  | Meccanico Fili M8X16 | 6 | |
| 11 |  | Dadi M8 | 6 | 12 |  | Guarnizione M86 | ||
| 13 |  | Segno di croce Testa | 1 | 14 |  | Punta da trapano f 3.2 | 1 | |
| 15 |  | Esagono Chiave inglese | 1 | |||||
| Suggerimento: "+"indica pezzi di ricambio aggiuntivi. | ||||||||
ISTRUZIONI DI INSTALLAZIONE E FUNZIONAMENTO

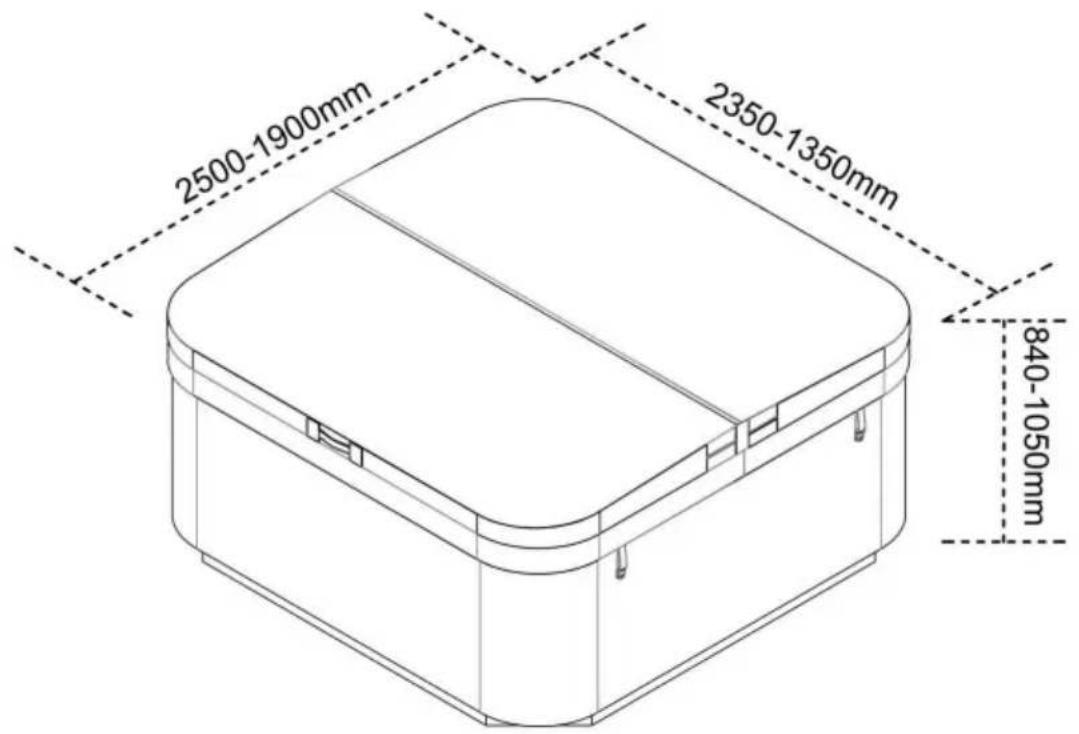

Dimensione disponibile:


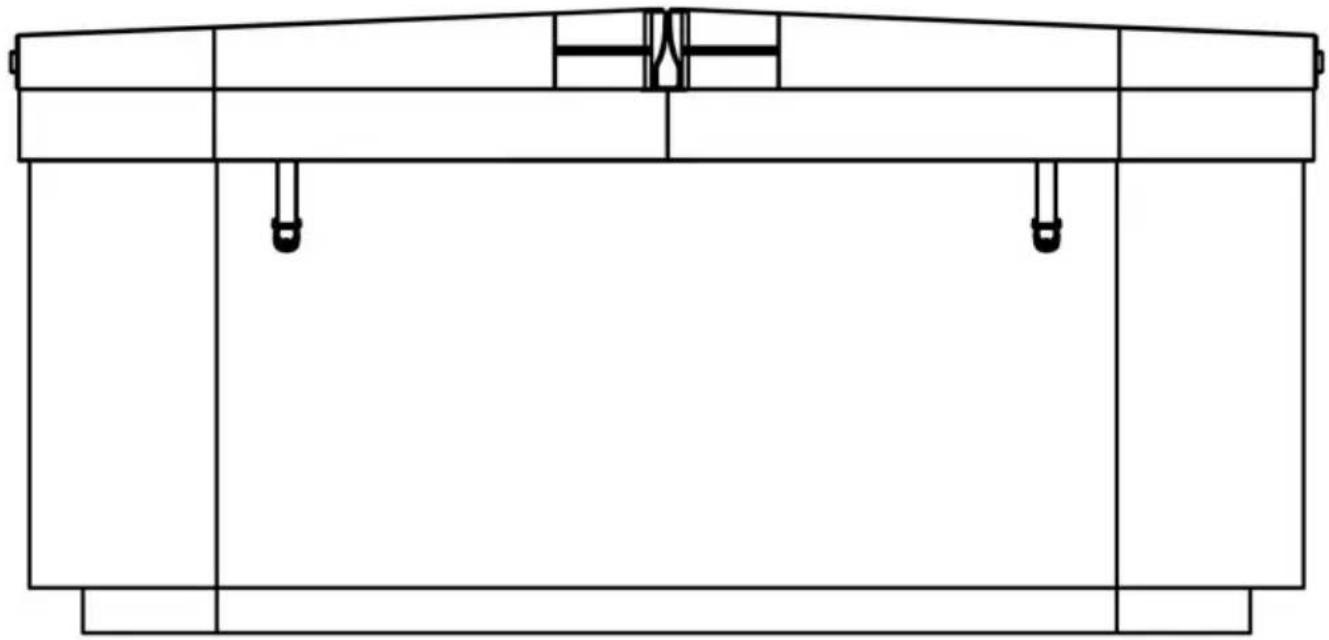

2500-1900mm 2350-1350mm 840-1050mmDisegno di montaggio:

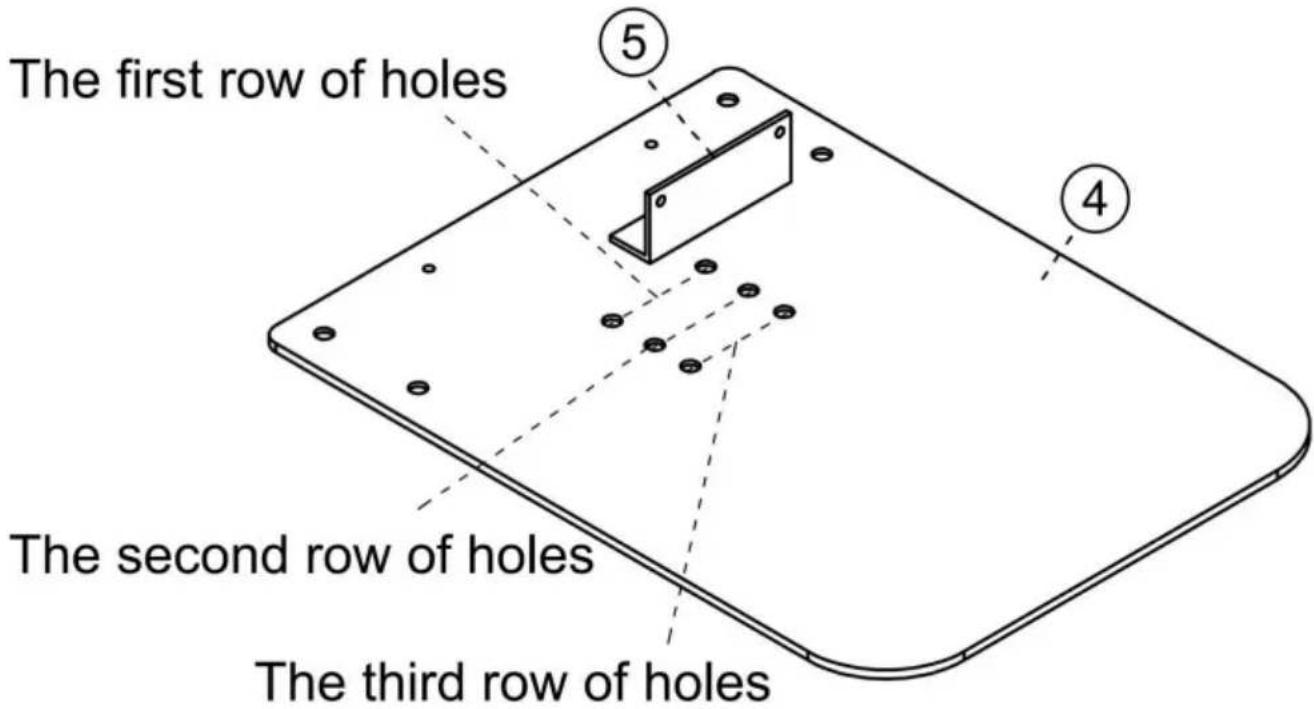

Passaggi di installazione 1::Installare la piastra di posizionamento inferiore.
Misurare la distanza dal fondo della spa al bordo esterno, come valori di riferimento della posizione di installazione della piastra di posizionamento.
Dopo l'installazione, la distanza tra la prima fila di fori e la gonna è di 25 mm, la seconda fila di fori è di 50 mm e la terza è di 75 mm. Scegli la dimensione più vicina alla tua spa da installare.

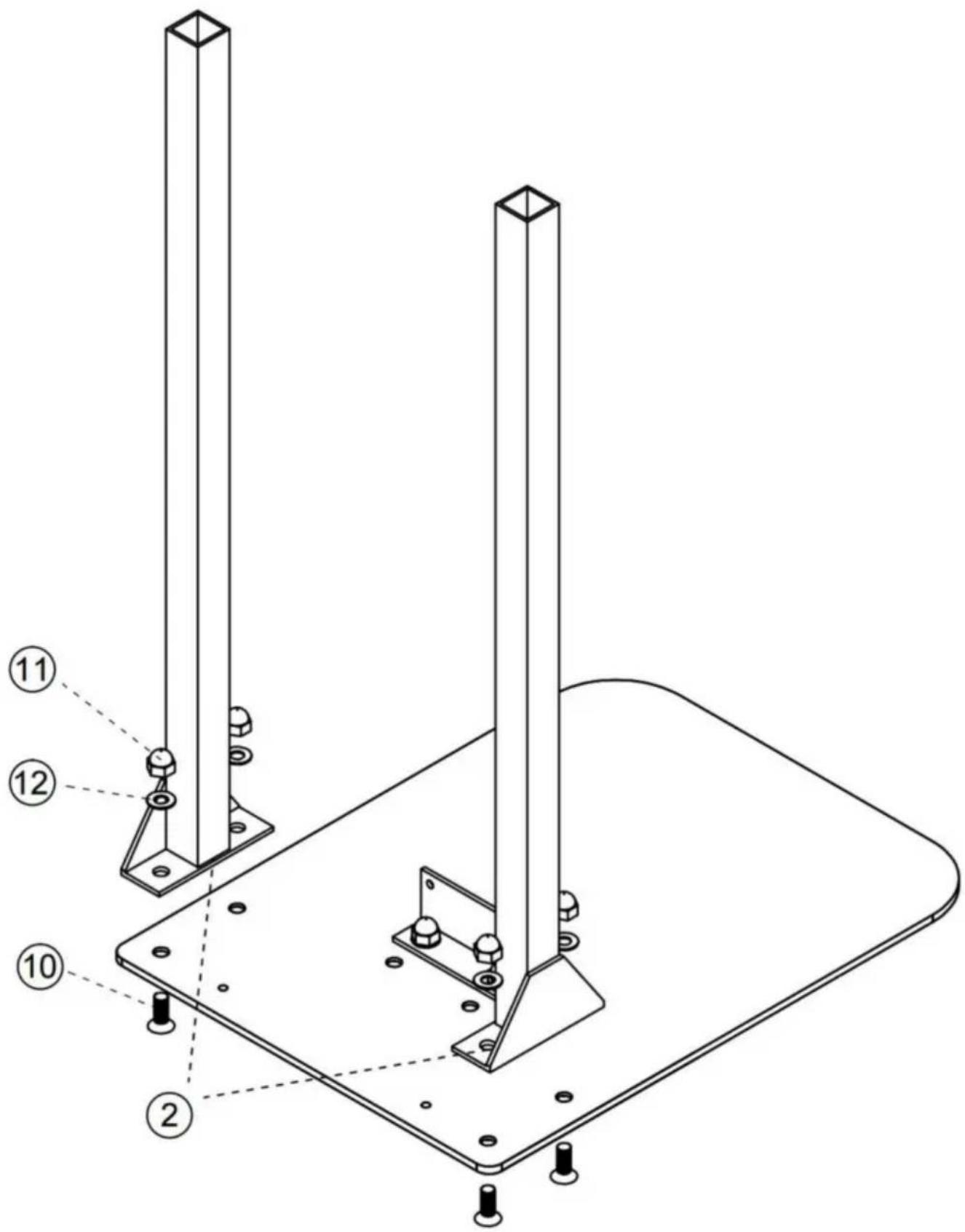

Passaggi di installazione 2: installare gli stent rispettivamente su entrambi i lati.
Fasi di installazione 3: installare il telaio ribaltabile.
Inserito il prodotto nel fondo della spa, regolare il telaio ribaltabile su e giù per far sì che la posizione più alta sia unanime con quella della spa, e bloccare con le viti.

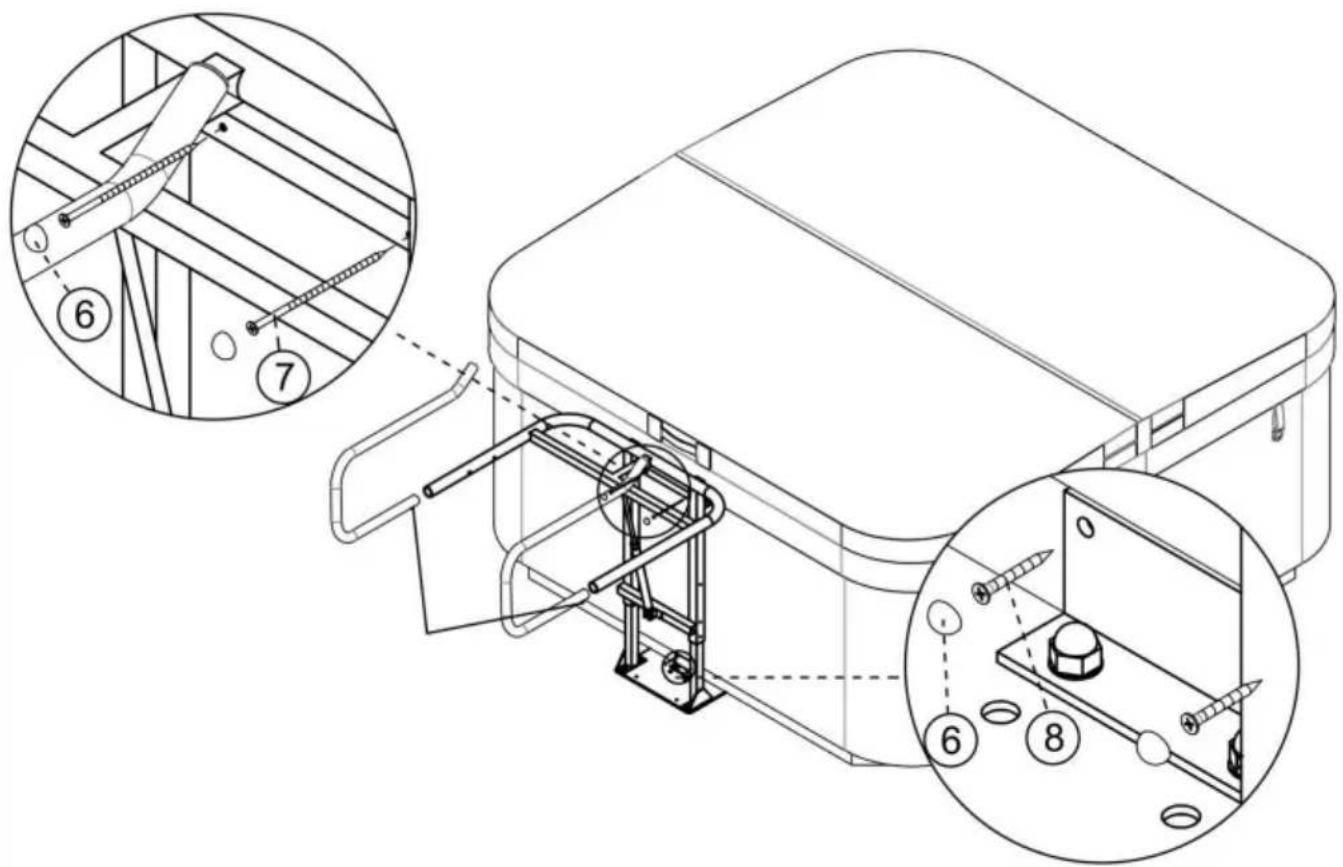

Fasi di installazione 4: Bloccare l'intero sollevatore sulla spa con le viti saldamente e installare il tubo a U.
Premi i punti sporgenti sotto il tubo a U, spingi il tubo a U nel foro e ruotalo finché i punti sporgenti non si posizionano e saltano fuori.
