Typ produktu	Zdalnie sterowana ciężarówka terenowa
Marka	Vevor
Model	9200E
Zasilanie pojazdu	Akumulator 7,4 V (w zestawie)
Zasilanie pilota	3 baterie AA (brak w zestawie)
Zasięg	Do 100 m
Częstotliwość	2,4 GHz
Napęd	4 koła napędowe
Silnik	Silnik szczotkowy 540
Funkcje jazdy	Przód, hamulec, tył, skręt w lewo/prawo
Kontrola prędkości	Regulacja prędkości maksymalnej za pomocą potencjometru
Ochrona akumulatora	Wbudowany system odcięcia niskiego napięcia (LVC)
Rodzaje terenu	Terenowy
Czas ładowania akumulatora	Około 180 minut
Sposób ładowania	Kabel USB (5 V 0,5-2 A)
Zalecany wiek	Od 3 lat (nadzór osoby dorosłej)
Ostrzeżenie	Ryzyko uduszenia – małe części
Konserwacja	Czyścić suchą szmatką; w przypadku wilgoci pozostawić do całkowitego wyschnięcia
Części zamienne	Dostępnych wiele części: zderzaki, amortyzatory, skrzynie biegów, wały napędowe itp.
Wsparcie	www.vevor.com/support

Często zadawane pytania - 9200E Vevor

Pojazd nie reaguje na pilota, co robić?

Najpierw sprawdź, czy baterie w pilocie i akumulator w pojeździe są wystarczająco naładowane. Upewnij się, że jesteś w zasięgu 100 m. Jeśli problem nadal występuje, wyłącz i włącz oba urządzenia, aby przywrócić połączenie.

Jak naładować akumulator ciężarówki?

Użyj dołączonego kabla USB. Podłącz go do portu USB (komputer, zasilacz sieciowy 5 V 0,5-2 A lub powerbank). Podłącz akumulator do kabla. Zielona dioda miga podczas ładowania i gaśnie po zakończeniu ładowania (około 180 minut). Nigdy nie pozostawiaj akumulatora bez nadzoru podczas ładowania.

Pojazd jedzie do przodu, ale nie cofa, dlaczego?

Może to być spowodowane słabym akumulatorem. Gdy napięcie jest niskie, system LVC (odcięcie niskiego napięcia) zapobiega cofaniu, aby chronić akumulator. Naładuj akumulator w pełni. Jeśli problem nadal występuje po naładowaniu, sprawdź połączenia silnika i sterownika.

Samochód skręca tylko w jedną stronę lub wcale, co sprawdzić?

Najpierw sprawdź stan akumulatora: słaby akumulator może ograniczać skręcanie. Jeśli akumulator jest naładowany, sprawdź skrzynię kierowniczą i jej połączenia z odbiornikiem. W przypadku wilgoci pozostaw do całkowitego wyschnięcia przed ponownym użyciem.

Koła obracają się same bez naciskania spustu, jak rozwiązać?

Ten problem często występuje, gdy spust gazu jest wciśnięty podczas parowania. Wyłącz pojazd i pilota. Sparuj ponownie zgodnie z procedurą: najpierw włącz pilota, potem pojazd, nie dotykając spustu.

Jaki jest maksymalny zasięg pilota?

Maksymalny zasięg wynosi 100 metrów w idealnych warunkach (otwarta przestrzeń, bez przeszkód i zakłóceń). Po przekroczeniu może nastąpić utrata połączenia i pojazd się zatrzyma.

Czy mogę używać akumulatorków w pilocie?

Tak, można używać akumulatorków Ni-MH typu AA (1,2 V). Upewnij się, że są w pełni naładowane. Nie mieszaj nowych i starych baterii ani różnych typów.

Jak czyścić i konserwować zdalnie sterowaną ciężarówkę?

Po użyciu na brudnym terenie wyczyść pojazd suchą lub lekko wilgotną szmatką. Unikaj dostania się wody do środka. Jeśli ciężarówka zamokła, pozostaw do całkowitego wyschnięcia przed ponownym użyciem. Przechowuj w suchym miejscu, z dala od słońca.

Dioda pilota szybko miga, co to oznacza?

Szybkie miganie (0,125 s włączone/0,125 s wyłączone) oznacza niepowodzenie połączenia między nadajnikiem a odbiornikiem. Wyłącz oba urządzenia i wykonaj ponownie procedurę parowania. Sprawdź również, czy nie jesteś poza zasięgiem lub czy bateria nie jest zbyt słaba.

Gdzie znaleźć części zamienne do modelu 9200E?

Sprawdź rysunek złożeniowy w instrukcji, aby zidentyfikować części. Możesz skontaktować się z działem obsługi klienta Vevor przez www.vevor.com/support, aby zamówić części zamienne (zderzaki, amortyzatory, skrzynie biegów itp.).

INSTRUKCJA OBSŁUGI 9200E Vevor

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

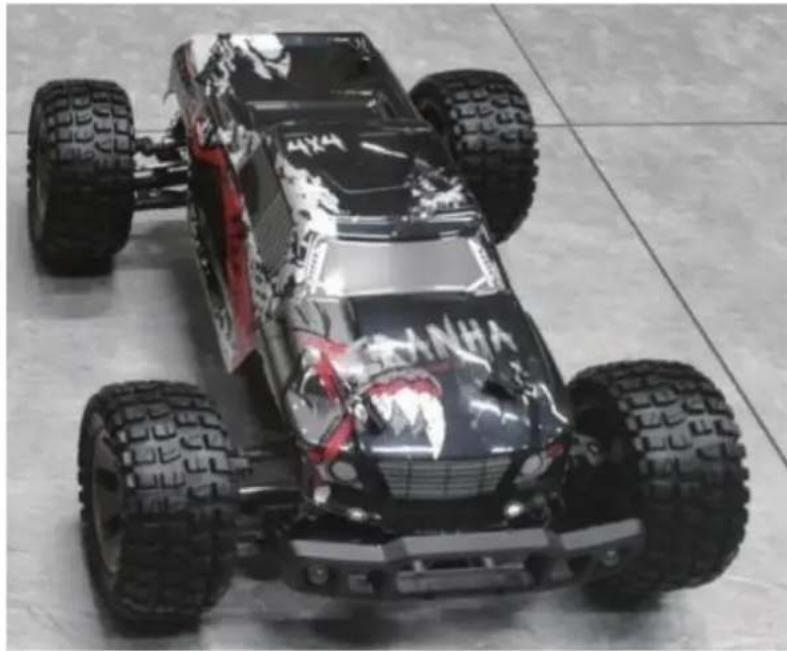

Zdalnie sterowany samochód terenowy All Terrain

MODEL: 9200E

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

Zdalny terenowy

Sterowanie samochodem ciężarowym terenowym

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

PREFACE

Aby korzystanie z tego zdalnie sterowanego samochodu było dla Ciebie jak najłatwiejsze i najwygodniejsze, przeczytaj uważnie instrukcje dostarczone przed użyciem produktu. Ciesz się i baw się produktem, zachowując instrukcję przyszłej konserwacji i odniesień.

1. W celu ochrony uzasadnionych praw i interesów użytkowników, prosimy o dokładne zapoznanie się z treścią Regulaminu. przed użyciem tego produktu należy zapoznać się z

niniejszą instrukcją. 2. Podczas używania tego produktu należy ściśle przestrzegać i wykonywać wymagania, które obejmują m.in. nie ograniczając się do instrukcji i wytycznych bezpieczeństwa. W przypadku jakichkolwiek obrażeń ciała, wypadków, strat majątkowych, sporów prawnych lub jakiegokolwiek innego zdarzenia niepożądanego powodującego konflikt interesów wynikającego z użycia produktu lub jakiegokolwiek nieodpartego czynnika, który narusza instrukcje bezpieczeństwa, użytkownik ponosi związaną z tym odpowiedzialność i stratę. ENOZE nie ponosi żadnej odpowiedzialności. 3. Po rozpoczęciu korzystania z produktu uznaje się, że przeczytałeś/aś i zrozumiałeś/aś i zaakceptowałeś/aś wszystkie warunki korzystania z produktu. Warunki i treść instrukcji (w tym wyłączenia odpowiedzialności, instrukcje bezpieczeństwa, instrukcje ostrzegawcze itp.) dołączone do produktu.

1. W przypadku jakichkolwiek problemów z jakimkolwiek aspektem produktu, czy to w zakresie obsługi, czy konserwacji, prosimy o kontakt z nami. Skontaktuj się z lokalnym agentem sprzedaży lub skontaktuj się z działem obsługi klienta ENOZE.

ZAWARTOŚĆ OPAKOWANIA

Ztalne sterowanie	Zdalne sterowanie	Ładowanie przez USB kabel	Bateria	Instrukcja obsługi produktu Pakiet akcesoriów

ŁADOWANIE

Akumulator nie jest w pełni naładowany, gdy jest rozładowany. W przypadku niskiego poziomu naładowania akumulatora w samochodzie uruchomi się funkcja zabezpieczająca LVC (odcięcie niskiego napięcia), aby chronić akumulator. Samochód może się tylko kręcić, ale nie może jechać do przodu ani do tyłu. Proszę naładować baterię.

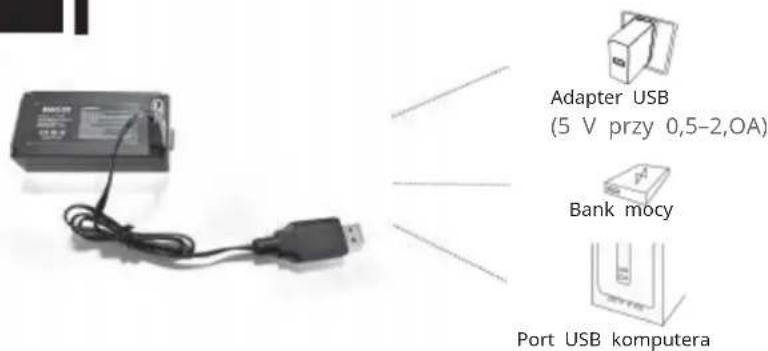

1. Podłącz kabel ładujący USB do portu ładowania USB komputera, power banku lub adaptera USB (5 V@0,5\~2,0A). 2.

Podłącz przewód akumulatora do kabla ładującego USB. 3. Czas ładowania: około 180 minut.

1. Zielona kontrolka na kablu ładującym USB będzie migać podczas ładowania, a po pełnym naładowaniu zmieni kolor na zielony. Naładowany.

UWAGA:

Proszę trzymać baterię w zasięgu wzroku podczas ładowania. NIE kłaść baterii na łatwopalnej powierzchni. Jeśli bateria i kabel USB do ładowania są uszkodzone, natychmiast zaprzestań ich używania i wymień akcesoria tak szybko, jak to możliwe.

Bateria pilota:

wypchnij pokrywę baterii. Włóż 3

baterie 1,5 AA (brak w zestawie) we właściwym kierunku. Wciśnij pokrywę baterii.

③

Jeżeli pilot nie był używany przez dłuższy czas, a bateria... pamiętaj o wyłączeniu urządzenia i wyjęciu baterii.

pilota będzie słaba, kontrolka pilota zacznie migać.

powoli.

Kolor/wzór diody LED	Nazwa	Poradnik
Czerwone światło zawsze włączone	Normalna jazda wzór
Czerwone światło z powolnym miganiem (włączane co 0,5 s/wyłączane co 0,5 s)	Wskazówka niskiej mocy	Aby uzyskać wie cej informacji, zapoznaj sie z obsługą wkładanie nowej baterii do pilota
Czerwone światło z szybkim błyskiem oznacza nieudane połączenie (włączone po 0,125 s/wyłączone po 0,125 s), zamknij system	/bląd Jeżeli nadajnik i odbiornik zostaną połączone nieudane zdalny i uruchom go ponownie. przywrócenie normalnej pracy. proszę sprawdzić przekroczenie zakres, niski poziom naładowania baterii lub uszkodzona antena, jeśli połączenie nieudane.

INSTALACJA BATERII

BATERIA SAMOCHODU ZDALNIE STEROWANEGO

Jeżeli samochód nie będzie używany przez dłuższy czas, należy pamiętać, aby go wyłączyć i wyjąć akumulator.

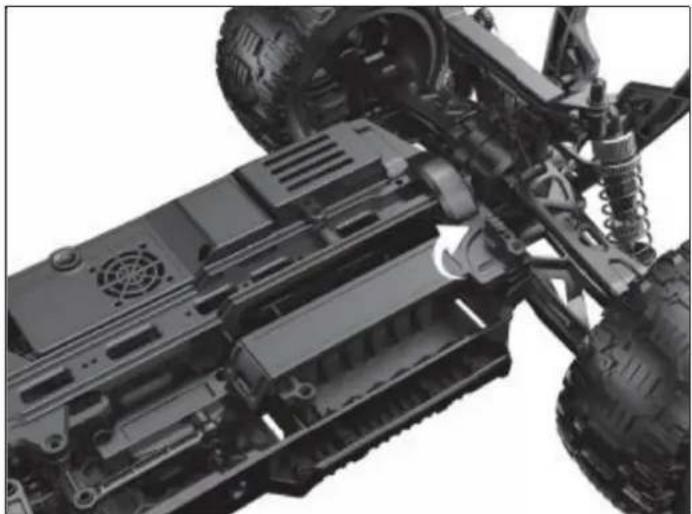

1. Otwórz przełącznik komory baterii zgodnie z ruchem wskazówek zegara. 2. Otwórz pokrywę komory baterii.

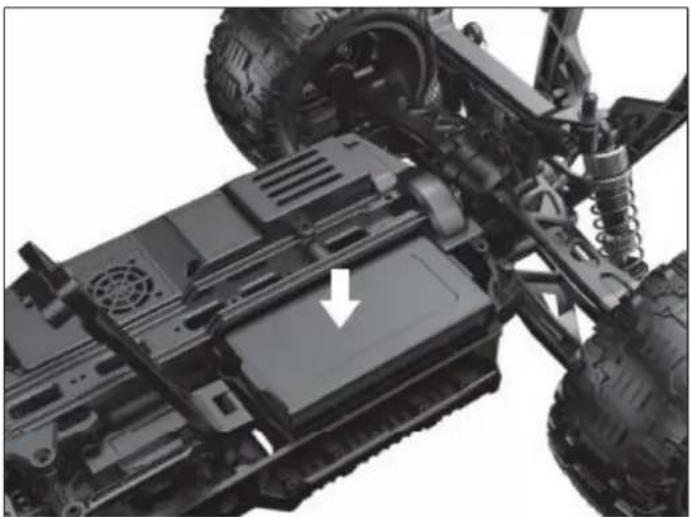

1. Zainstaluj baterię prawidłowo.

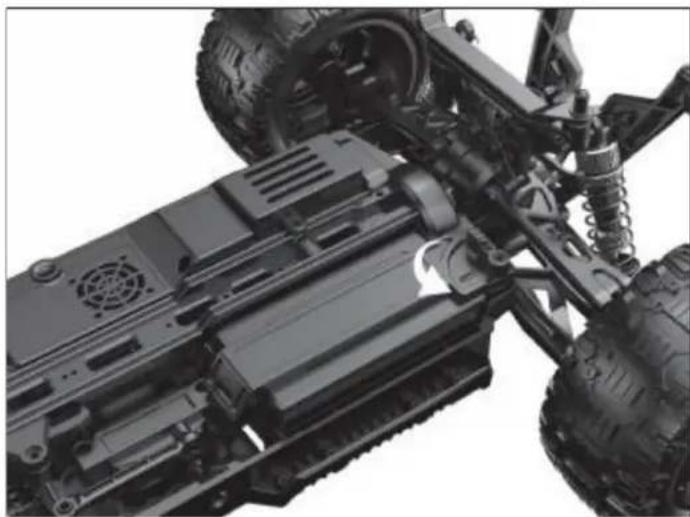

1. Załóż ponownie pokrywę baterii i zamknij przełącznik komory baterii zgodnie z ruchem wskazówek zegara.

KONTROLA MAKSYMALNEJ PRĘDKOŚCI

Włącz przełącznik prędkości.

przeciwnie do ruchu wskazówek zegara

zmniejszyć maksymalną

prędkość samochodu.

Przekręć przełącznik prędkości zgodnie z ruchem wskazówek zegara

zwiększyć maksymalną prędkość

samochodu.

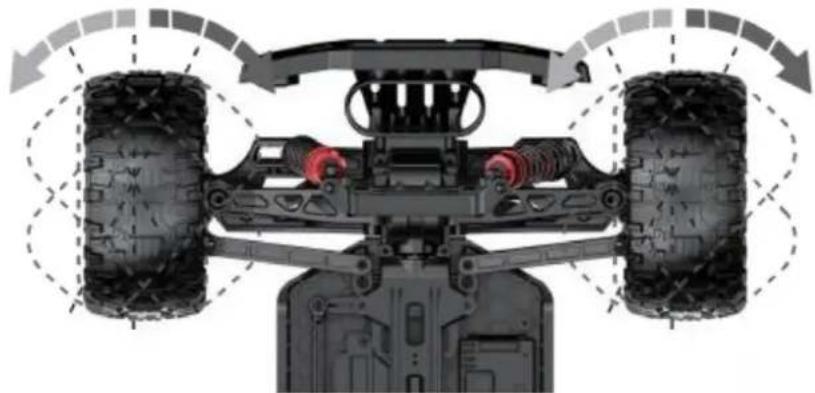

POKRĘTŁO REGULACJI PRECYZYJNEJ KIEROWNICY

Sprawdź, czy bateria jest naładowana.

Włóż baterie do samochodu i pilota.

3 Włącz zdalny przełącznik zasilania, a następnie naciśnij i przytrzymaj przycisk zasilania samochodu. wyłącznik zasilania, aby uruchomić samochód.

(NIE naciskaj spustu przepustnicy podczas parowania)

Oba urządzenia zostaną automatycznie sparowane. (Wskaźnik zasilania pilota i kontrolka zasilania samochodu będą migać

podczas oczekiwania na proces parowania i zmienią kolor na stały po zakończeniu parowania, jeśli proces się powiedzie)

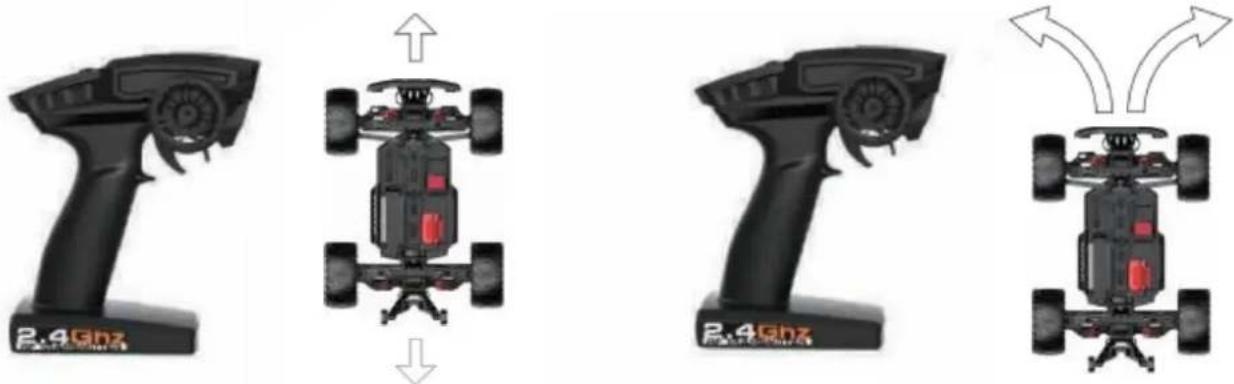

• Pociągnij za spust, aby samochód ruszył powoli, a po ponownym naciśnięciu przyspiesz jazdę.
• Aby zatrzymać samochód, naciśnij spust do przodu, a po ponownym naciśnięciu zatrzymaj samochód jadąc w przeciwnym kierunku. • w przypadku zderzenia poluzuj spust.
• gdy akumulator jest niski, samochód będzie się toczyć aż do zatrzymania. Samochód jest wyposażony w LVC w celu ochrony akumulatora.

PYTANIE	PRZYCZYNA	ROZWIĄZANIE
Brak dopasowania lub nie można tego kontrolować	1. Akumulator w samochodzie lub bateria pilota zdalnego sterowania jest całkowicie rozładowana.2. Poza zasię giem pilota.	1. Wymień naładowaną baterię . 2.Napraw i przechowuj w bezpiecznej odległości.
nie można iść do przodu lub odwrotnie	1. Niski poziomnaładowania akumulatora 2. Samochód uległ zwarciu, gdy został zamoczony 3. Słaby kontakt mię dzy regulatorem elektronicznym a mot	1. ładowanie 2.Pozostaw samochód do całkowitegowyschnię cia 3. Podłącz ponownie przewód połączeniowy mię dzy silnikiem a regulatorem elektronicznym
nie można skrę cić w lewo ani w prawo	1. Słaby akumulator2. Samochód uległ zwarciu, gdy został zamoczony 3. Słaby kontakt mię dzy przekładnią kierowniczą a regulatorem elektronicznym	1. ładowanie 2.Pozostawić samochód do całkowitegowyschnię cia 3. Ponownie podłączyć przewód połączeniowy mię dzy przekładnią kierowniczą a regulatorem elektronicznym
Nie bę dzie ładować	1. Napię cie wyjściowe lub prąd zasilacza jest zbyt wysoki. 2. Przewód ładujący lub akumulator są uszkodzone.	1. Napię cie wyjściowe i prąd zasilacza powinny wynosić 5 V 0,5-2 A2. skontaktuj się z obsługą klienta ENOZE
czegoś brakuje lub jest zepsute	pociągnij za spust przepustnicy podczas parowania	1. skontaktuj się Klient ENOZE z serwisem
Koła obracają się same		Naprawa bez wyciągania przepustnicy

SPECYFIKACJE

Prowadzić:	Bartość 40 min
Silnik:	Sterownik szczotkowy 540
	7. Bateria 4VBateria:
Czę stotliwość zdalna:	2.4GHz
Odległość zdalna:	100 minut
	Kabel ładujący USB z balansemtryb ładowania:

CZĘSTO ZADAWANE PYTANIA

PYTANIE		ROZWIĄZANIEPRZYCZY
Brak dopasowania lub nie można tego kontrolować	1. Akumulator w samochodzie lub bateria pilota zdalnego sterowania jest całkowicie rozładowana.2. Poza zasię giem pilota.	1. Wymień naładowaną baterię . 2.Napraw i przechowuj w bezpiecznej odległości.
nie można iść do przodu lub odwrotnie	1. Niski poziomnaładowania akumulatora 2. Samochód uległ zwarciu, gdy został zamoczony 3. Słaby kontakt mię dzy regulatorem elektronicznym a mot	1. ładowanie 2.Pozostaw samochód do całkowitego wyschnię cia 3. Podłącz ponownie przewód połączeniowy mię dzy silnikiem a regulatorem elektronicznym
nie można skrę cić w lewo ani w prawo	1. Słaby akumulator2. Samochód uległ zwarciu, gdy został zamoczony 3.Słaby kontakt mię dzy przekładnią kierowniczą a regulatorem elektronicznym	1. ładowanie 2.Pozostawić samochód do całkowitego wyschnię cia 3. Ponownie podłączyć przewód połączeniowy mię dzy przekładnią kierowniczą a regulatorem elektronicznym
Nie bę dzie ładować	1. Napię cie wyjściowe lub prąd zasilacza jest zbyt wysoki.2. Przewód ładujący lub akumulatorsą uszkodzone.	1. Napię cie wyjściowe i prąd zasilacza powinny wynosić 5 V 0,5 - 2 A2. skontaktuj się z obsługą klienta ENOZE
czegoś brakuje lub jest zepsute	pociągnij za spust przepustnicy podczas parowania	1. skontaktuj się Klient ENOZEz serwisem
Koła obracają się same		Naprawa bez wyciągania przepustnicy

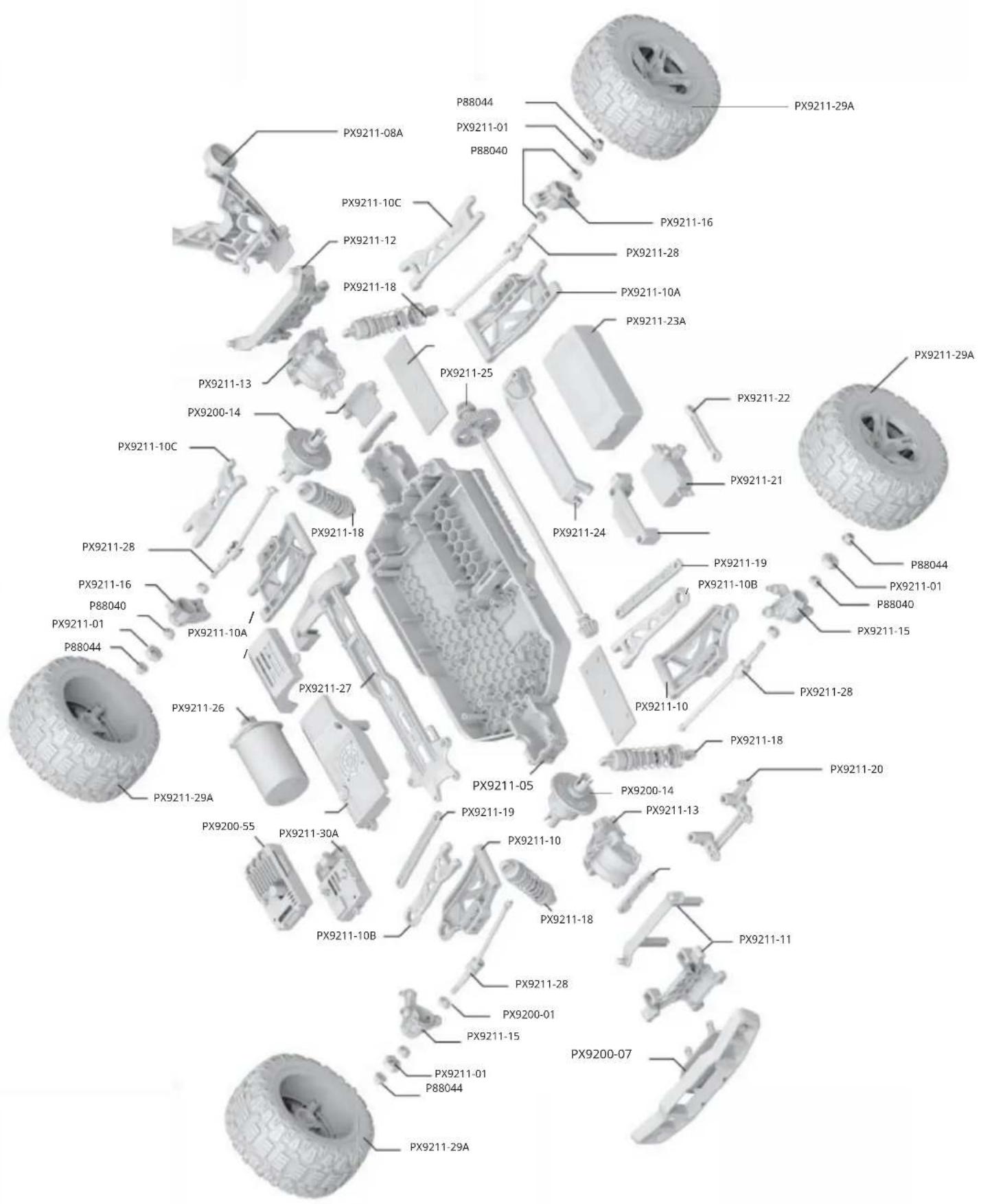

WIDOK AKCESORIÓW DETALICZNYCH

Φ2,6* 12PB Śruba z łbem okrągłym 25

Śruba z łbem okrągłym Φ2,6*PB

2,6*12*7PWB

Śruba z łbem okrągłym 3*12

Średni 2,6*1 Śruba 2PB

Łożysko kulkowe Φ8*10*3

Sworzeń zawieszenia A, przód/tył dolny Φ3*48

WIDOK AKCESORIÓW DETALICZNYCH

9200 - Zderzak przedni/tylny

Przednia wieża amortyzatora i słupek nadwozia

Tylna wieża amortyzatora i słupek nadwozia

Przednia wieża amortyzatora i słupek nadwozia

Tylna wieża amortyzatora i słupek nadwozia

Skrzynia biegów przód/tył

Kompletny główny mechanizm różnicowy

Przedni uchwyt kierownicy

Amortyzator przedni/tylny

Ramię kierownicze kompletne

Montaż wału napędowego

Motor Lavering Warstwa silnika 9

Przegub napędowy uniwersalny

Koło kompletne, koło próżniowe kompletne

Blacha stalowa podwozia

Wkrętaki krzyżakowe 3MM

Przekładnia silnika (22T)

Osłona żaroodporna silnika

1. Nigdy nie wystawiaj akumulatora na działanie wilgoci lub bezpośredniego światła słonecznego, ani nie przechowuj go w miejscu, w którym temperatura może przekroczyć 60°C (np. samochód na słońcu).
2. Zawsze przechowuj produkt w miejscu niedostępnym dla dzieci.
3. Niewłaściwe użytkowanie baterii może spowodować pożar, wybuch lub inne zagrożenie.
4. Nieładowalnych baterii nie wolno ładować ponownie. Baterie ładowalne należy ładować wyłącznie pod nadzorem osoby dorosłej.
5. Nie wolno mieszać różnych typów baterii ani baterii nowych i używanych.
6. Baterie należy wkładać z zachowaniem prawidłowej biegunowości.
7. Zacisk zasilania powinien być dobrze wykorzystany, aby uniknąć zwarcia. Zaleca się regularne sprawdzanie transformatora i ładowarki akumulatora pod kątem uszkodzeń przewodu, wtyczki, obudowy i innych części. Jeśli zauważono uszkodzenie, nie wolno go używać do czasu naprawy.
8. Opakowanie należy zachować, ponieważ
9. Zabawkę należy podłączyć wyłącznie do C

Zdalnie sterowany samochód terenowy All Terrain

Informacje FCC (identyfikator FCC: 2AMOZ9300E19880224):

UWAGA: Zmiany lub modyfikacje, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą unieważnić prawo użytkownika do korzystania z urządzenia!

To urządzenie jest zgodne z częścią 15 przepisów FCC. Eksploatacja podlega następującym dwóm warunkom:

1) Produkt ten może powodować szkodliwe zakłócenia. 2) Produkt ten musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia, które mogą powodować niepożądane działanie.

OSTRZEŻENIE: Zmiany lub modyfikacje tego produktu, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą unieważnić prawo użytkownika do korzystania z produktu.

Uwaga: Ten produkt został przetestowany i uznany za zgodny z ograniczeniami dla urządzeń cyfrowych klasy B, zgodnie z częścią 15 przepisów FCC. Te ograniczenia mają na celu zapewnienie rozsądnej ochrony przed szkodliwymi zakłóceniami w instalacjach domowych.

Ten produkt generuje, wykorzystuje i może emitować energię o częstotliwości radiowej, a jeśli nie jest zainstalowany i używany zgodnie z instrukcją, może powodować szkodliwe zakłócenia w

radiokomunikacji. Nie ma jednak gwarancji, że zakłócenia nie wystąpią w szczególnej instalacji. Jeśli ten produkt powoduje szkodliwe zakłócenia w odbiorze radia lub telewizji, co można określić poprzez wyłączenie i włączenie produktu, użytkownik jest

zachęcany do podjęcia próby skorygowania zakłóceń poprzez zastosowanie jednego lub kilku z następujących środków.

• Zmiana orientacji lub położenia anteny odbiorczej. Zwiększ odległość między produktem a odbiornikiem. Podłącz produkt do gniazdka w innym obwodzie niż ten, do którego podłączony jest odbiornik.
• Skonsultuj się ze sprzedawcą lub doświadczonym technikiem RTV, aby uzyskać pomoc.

Prawidłowa utylizacja

Ten produkt podlega postanowieniom dyrektywy europejskiej 2012/19/UE.

Symbol przedstawiający przekreślony kosz na śmieci oznacza, że produkt wymaga

selektywnej zbiórki odpadów w Unii Europejskiej. Dotyczy to produktu i

wszystkich akcesoriów oznaczonych tym symbolem. Produkty oznaczone w ten sposób nie mogą być

wyrzucać razem z normalnymi odpadami domowymi, ale należy je oddać do punktu zbiórki w celu recyklingu urządzenia elektryczne i elektroniczne.

OSTRZEŻENIE:

RYZYKO ZADŁAWIENIA - małe części. Produkt nie jest przeznaczony dla dzieci poniżej 3 roku życia.

Dzieci powinny używać go tylko pod nadzorem osoby dorosłej. Nigdy nie baw się sam w wodzie lub nad stawem.

OSTRZEŻENIE:

RYZYKO ZADŁAWIENIA — małe części. Nieodpowiednie dla dzieci poniżej 3 lat.

Dzieci powinny używać go wyłącznie pod nadzorem osoby dorosłej. Nigdy nie baw się sam w wodzie lub na brzegu stawu.

Producent: SHANTOU PENGXIANG TOYS FACTORY.

Adres: Budynek Pengxiang, droga Gangxia, strefa przemysłowa Bumei, obszar Chenghai, Shantou, prowincja Guangdong, Chiny

Przedstawiciel KE: E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt nad Menem.

ODPOWIEDZIALNOŚĆ W WIELKIEJ BRYTANII: YH CONSULTING LIMITED.

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support
