INSTRUKCJA OBSŁUGI X40K Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

LODÓ WKA SAMOCHODOWA

INSTRUKCJA OBSŁUGI

MODEL: X40K X50K

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzę dzia w konkurencyjnej cenie. „Zaoszczę dź o połowę “, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie szacunkową oszczę dność, jaką możesz zyskać kupując u nas określone narzę dzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają uwzglę dnienie wszystkich kategorii oferowanych narzę dzi przez nas. Przypominamy, aby podczas składania zamówienia u nas dokładnie sprawdzić, czy rzeczywiście oszczę dzasz połowę w porównaniu z czołowymi markami.

VEVOR®

Lodówka samochodowa

MODEL: X40K X50K

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Śmiało możesz się z nami skontaktować:

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę wybaczyć nam, że nie bę dziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.

Ostrzeżenie — aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać instrukcję obsługi.

Ten produkt podlega przepisom Dyrektywy Europejskiej2012/19/WE. Przekreślony symbol przedstawiający kosz na śmieci na kółkach przez wskazuje, że produkt wymaga osobnego odpadu zbiórka w Unii Europejskiej. Dotyczy to produktu oraz wszystkie akcesoria oznaczone tym symbolem. Produkty oznaczone jako takie nie mogą być wyrzucane wraz ze zwykłymi odpadami domowymi, ale należy oddać do punktu zbiórki odpadów elektrycznych i elektrycznych urządzenia elektryczne

Uprzejmości

Przed użyciem lodówki prosimy o dokładne zapoznanie się z niniejszą instrukcją i trzymaj go właściwie

1. Przed użyciem lodówki wyczyść ją wewnątrz i na zewnątrz wilgotną wodą płótno.
2. Nie napełniaj lodówki złączymi płynami. Nie wlewać bezpośrednio płyny do lodówki.
3. Jeżeli lodówka nie bę dzie używana przez dłuższy czas, należy odłączyć ją od prądu zasilacza i utrzymuj go w suchości.
4. Regularnie czyść komorę wewnę trzną, aby zapobiec powstawaniu nieprzyjemnego zapachu i bakterii zapewnić bezpieczeństwo żywności.
5. Wyłącz lodówkę i akumulator przed ciągnię ciem wózka (jeśli jest). bateria).

Podłącz zasilacz

1. Znajdź w zestawie przewód zasilający prądu stałego. Podłącz wtyczkę prądu stałego do gniazdka elektrycznego lodówka samochodowa.

2. Dobrze umieść lodówki w samochodzie (tył, siedzenia...).

3. Rozlóż przewody zasilające odpowiednio do przestrzeni wewnę trznej samochodu. Włóż papierosa wtyczkę zapalniczki (z jednej strony przewodu zasilającego) do otworu zapalniczki samochodowej.

Podłącz zapalniczkę samochodową

DC 12/24V

Podłącz lodówkę samochodową

1. Lodówkę można podłączyć do wie cej niż jednego źródła energii.
2. Lodówkę można podłączyć bezpośrednio do źródła zasilania DC12V/24V.
3. Jeżeli lodówka korzysta z zasilacza AC 100-240V, należy zastosować zasilacz sieciowy należy przyjąć.

Obsługa lodówki samochodowej

Odniesienie do napię cia zabezpieczającego akumulator samochodowy:

Wbudowany elektroniczny moduł sterujący ECO może automatycznie monitorować samochód napię cie baterii. Lodówka zostanie automatycznie odłączona, gdy

energia jest nadmiernie zużywana, co chroni zużycie baterii

jest zbyt niska, aby wpływać na samozapłon.

BateriaNapię cie	Fabryczna domyślna wartość zabezpieczenia napię ciowego H
	Poziom H (wysoki).	M (średni) poziom	Poziom L (niski).
DC12V	WYŁ. DC11,3 VWŁ. DC12,5 V	WYŁ. DC10,1 VWŁ. DC11,4 V	WYŁ. DC 9,6 VWŁ. DC10,9 V
DC24V	WYŁĄCZONE 24,6 V DC	WYŁ. 22,3 V DCWŁ.23,7 V DC	WYŁ. 21,3 V DCWŁ.22,7 V DCWŁ.26,0 V DC

Uwaga: Kiedy zasilanie jest podłączone, a lodówka jest włączona, odłączenie lub uruchomienie oznacza odłączenie lub uruchomienie sprę żarki.

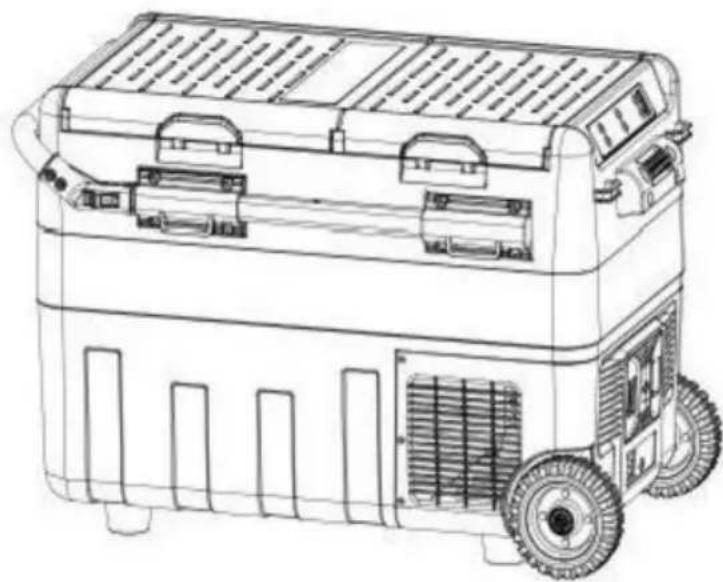

Schemat komponentów

Schemat czę ściPudełkoLampa Deska do warzywPokrywa pudełkaDłoń ściskającaTaśma uszczelniającaPomieszczenie doprzechowywania Panel sterowania UchwytAkumulator (opcjonalnie) Gniazdo zasilania Koło dźwignia

Instaluje rolkę

Włóż rolkę do wałka rolki	Do dokrę cenia użyj śrubokrę ta kolejność zdję ć

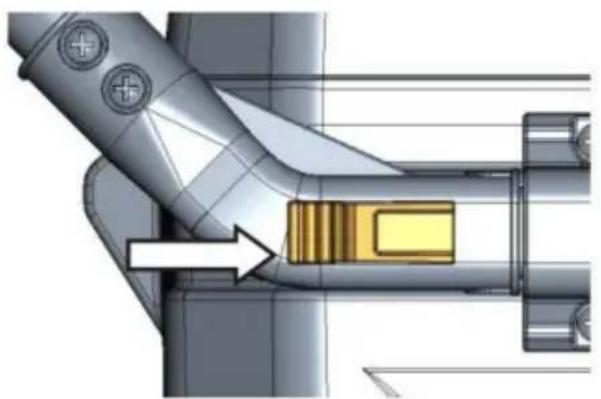

Instrukcje dla prę ta

Jeżeli cię gła nie można wyciągnąć, gdy jest zablokowane, należy je uruchomić przycisk odblokowania, aby usunąć stan blokowania, a cię gno może być wyciągnię ty, jak pokazano na rysunku:

Wciśnij przyciski lewo/prawo na strzałce, aby odblokować.

Opcjonalna metoda działania

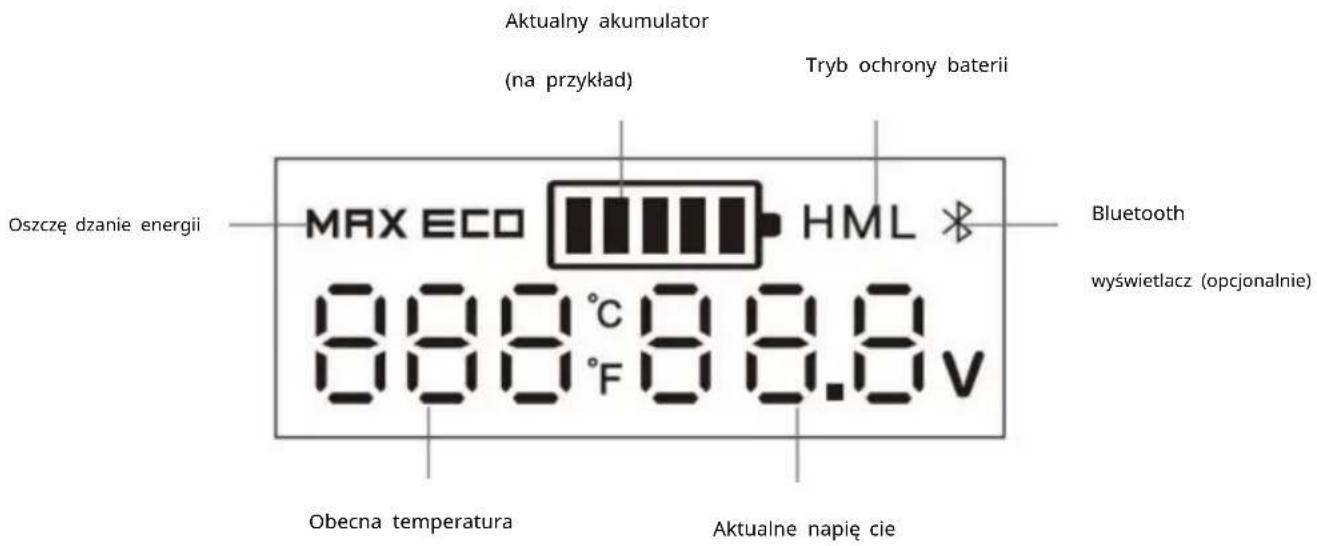

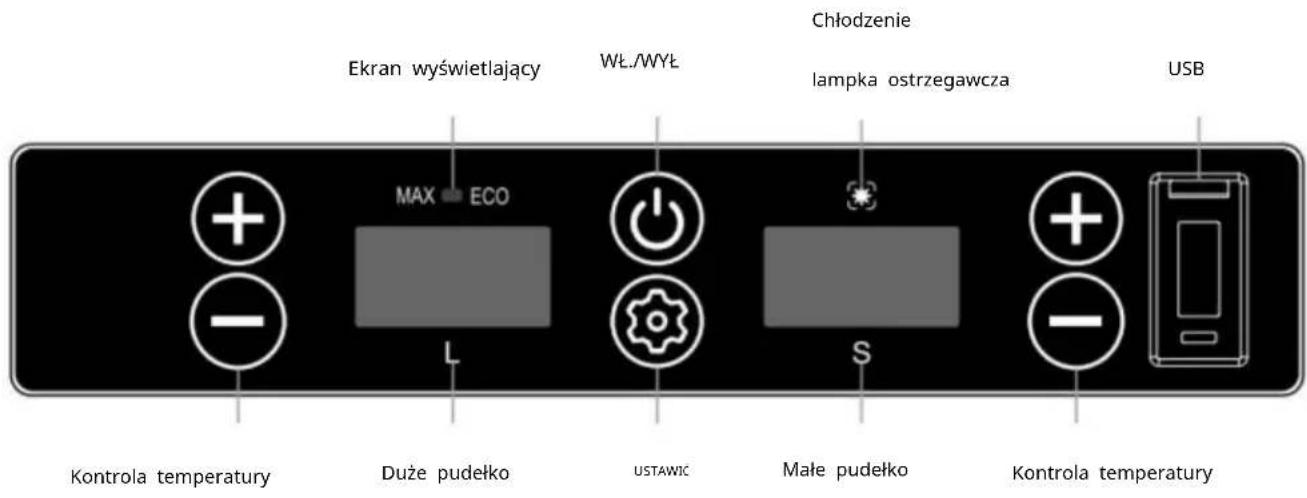

Ekran wyświetlający WŁ./WYŁ Chłodzenie lampka ostrzegawcza USB MAX ECO L S Kontrola temperatury Duże pudełko USTAWIC Małe pudełko Kontrola temperatury

Aktualny akumulator (na przykład) Tryb ochrony baterii Oszczę dzanie energii MAX ECO HML 888°C 88.8V Bluetooth wyświetlacz (opcjonalnie) Obecna temperatura Aktualne napię cie

·Zasilanie: podłącz do zasilania DC 12V/24V lub AC 100-240V (za pomocą dedykowany adapter).

- Inicjalizacja ekranu wyświetlacza: Po włączeniu zasilania wyświetlacz cyfrowy działa całkowicie włączony przez jedną sekundę, a następnie wyświetlony normalnie. Wartość domyślną jest ostatnia funkcja pamię ci. W stanie gotowości temperatura wyświetlacza jest jasna. Jest

Włączanie/wyłączanie zasilania: naciśnij aby włączyć/wyłączyć.

·Ustawienie temperatury: w stanie pracy naciśnij , aby zȩść kszyć temperaturę i naciśnij , aby zmniejszyć temperaturę ; naciskaj lub , aby szybką regulacja temperatury. Ustawienie zostanie zapisane automatycznie po zatrzymaniu pracy na trzy sekundy.

Zakres ustawień temperatury: -20 \~ 20 °C (-4 \~ 68 °F)

- Ustawienie jednostki temperatury: w stanie pracy naciśnij długo w w tym samym czasie przez trzy sekundy, aby przełączyć stopnie Celsjusza lub Fahrenheit.

- Tryb chłodzenia: w stanie pracy naciśnij, aby przełączyć MAX (szybko chłodzenie) i ECO (tryb oszczę dzania energii).(*Ustawienie fabryczne to MAX.)

- Tryb ochrony baterii: w stanie pracy naciśnij długo lub trzy

sekundy, aż ekran zacznie migać, a nastę pnie naciśnij ponownie, aby wybrać tryb ochrony

H1, N2, L3, gdy nie zostanie wykryte żadne działanie klawisza, ustaw odpowiedni bieg

migać przez 5 sekund, wyjdź z ustawień i zapisz.

·Funkcja pamię ci wyłączania: Dostę pna jest funkcja pamię ci wyłączania

lodówki samochodowe. W przypadku utraty zasilania stan pracy (stan włączenia/wyłączenia, tryb pracy itp.) sprzed wyłączenia może zostać automatycznie przywrócony w

kolejne uruchomienie; nie ma potrzeby ustawiania go ponownie.ECO: Energooszczę dne chłodzenie MAX:

Wydajne chłodzenie.

Prosta analiza usterek

Porada: Jeśli nienormalnych sytuacji nie da się rozwiązać poprzez zwykłą usterkę analizy, prosimy o kontakt z profesjonalną obsługą klienta w sprawie wsparcie.

Lodówka samochodowa nie działa

1. Sprawdź, czy zasilanie jest prawidłowo podłączone. (sprawdź, czy wtyczka jest poluzowana lub bieguny dodatnie i ujemne są odwrócone).
2. Sprawdź, czy włącznik zasilania na panelu operacyjnym jest włączony.
3. Sprawdź, czy wentylacja chłodząca działa normalnie.
4. Sprawdź, czy bezpiecznik nie jest przepalony.

Słaba wydajność chłodzenia

1. Sprawdź, czy pokrywa jest prawidłowo zamknię ta.
2. Sprawdź, czy uszczelka drzwi nie jest uszkodzona lub zdeformowana.
3. Sprawdź, czy wokół lodówek nie ma słabej wentylacji.
4. Sprawdź, czy temperatura jest ustawiona prawidłowo.

Definicja kodów błę dów na wyświetlaczu

Kod blę du	Typ blę du
E1	Niskie napię cie wejściowe
E2	Usterka wentylatora
E3	Uruchomienie sprę żarki nie powiodło się
E 4	Niska prę dkość obrotowa sprę żarki
E5	Zbyt wysoka temperatura modułu sterownika
E6	Przerwa lub zwarcie NTC

Nienormalny hałas

1. Lodówka samochodowa nie jest umieszczona gładko.
2. Dotknij ściany lub innego obiektu.
3. Wewnątrz znajdują się luźne lub odpadające części.

Kondensacja na powierzchni lodówki

Gdy wilgotność powietrza w otoczeniu przekracza 75%, nastąpi niewielka kondensacja wystę pują na powierzchni pudełka, co jest zjawiskiem normalnym.

Awarie i rozwiązania

E1: Niskie napię cie wejściowe

Błąd 1: Wóż wcześniej przewód zasilający lodówki do gniazda zapalniczki samochód rusza. Rozwiązanie 1: Poczekaj chwilę, aby podłączyć samochód po uruchomieniu.

Błąd 2: Napię cie wejściowe adaptera jest zbyt niskie.

Rozwiązanie 2: Ustaw poziom ochrony akumulatora na średnie napię cie lub niskie napię cie. Jeśli to nie zadziała, wymień nowy adapter.

Jeśli stwierdzisz awarię wentylatora, wymień go na nowy.

E3: Usterka napię cia wejściowego spowodowana czę stym uruchamianiem sprę żarki Gdy lodówka jest używana w samochodzie i pojawia się komunikat E3, zamknij ją wyłącz na 5 minut i uruchom ponownie.

Jeśli to nie zadziała, można to zidentyfikować jako błąd El; proszę to rozwiązać według rozwiązania El.

Gdy lodówka łączy się z adapterem i pojawia się E3

Ustaw poziom ochrony baterii na średni lub niski. Jeśli to nie zadziała, wymień nowy adapter.

E4: Niska prę dkość obrotowa sprę żarki

Dostosuj napię cie wejściowe i włącz je ponownie.

E5: Przegrzanie układu kontrolera

Wyłącz urządzenie na 5 minut i sprawdź, czy wentylacja wokół jest słaba sprę żarka powoduje przegrzanie.

Lista rzeczy do spakowania

	Przedmiot	Ilość	UwagaNIE.
1	Lodówka	1 zestaw
2	Drut papierosowy	1 zestaw
3	Zasilacz	1 zestaw
4	podrę cznik	1 szt
5	Walek	2 szt
6	Śrubokrę t	1 szt

Skorzystaj z sugestii

1. Jeśli jest wyposażony w akumulator zapasowy, możesz utrzymać dowolną temperaturę ustawiane w każdych okolicznościach bez obaw.
2. Podczas umieszczania lodów należy ustawić najniższą temperaturę ; To musi być włączony przez dłuższy czas.
3. Zapobiegaj problemom zdrowotnym związanym z piciem wody butelkowanej spowodowanym przez haj temperatury.

4. Zamrożona żywność, rzadkie owoce morza i lodówki montowane w pojazdach świeża żywność towarzyszy podróży.

5. Produkty lecznicze, insulina i importowane leki muszą być przechowywane w lodówce, a precyzyjna kontrola temperatury w lodówkach na pokładzie pomoże zdrowie po drodze.

6. Liście herbaty skutecznie utrzymują świeżość w lodówce samochodowej, a Typodczas wycieczki z własnym kierowcą możesz w dowolnym momencie napić się świeżej i pysznej herbaty.
7. Najlepsza temperatura przechowywania czerwonego wina to 10 °C - 18 °C (50 - 64,4 °F). Precyzyjna kontrola temperatury lodówki samochodowej może skutecznie zapewnić temperaturę przechowywania czerwonego wina.
8. Czas przechowywania owoców wysokiej jakości w samochodzie w pełni lata temperatura bę dzie wynosić co najmniej 2 godziny. Nawet jeśli czas przechowywania jest krótszy klimatyzator jest włączony. Korzystanie z lodówki samochodowej może skutecznie zachować wysokiej jakości owoce.
9. Powłoka wysokiej jakości okularów przeciwsłonecznych odpadnie pod wysokim poziomem temperatura latem. Łodówka samochodowa jest idealnym miejscem do jej umieszczenia.
10. Wysokiej jakości kosmetyki szybko niszczą się pod wpływem wysokich temperatur samochód. Noś kosmetyki w samochodzie; lodówka samochodowa bę dzie lepsza wybór.

Środki ostrożności

(1) Upewnij się, że napię cie zasilania podłączone do lodówki pokładowej jest prawidłowe poprawne w dowolnym momencie

(Parametry są oznaczone zatwierdzonymi parametrami napię cia lodówka pokładowa).

(2) Nie wlewaj płynu bezpośrednio do lodówki samochodowej.

(3) Zabronione jest modyfikowanie lodówki bez pozwolenia

niebezpieczeństwo.

(4) To urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) z ograniczonymi zdolnościami fizycznymi, sensorycznymi lub umysłowymi albo brakiem doświadczenia i wiedzy, chyba że zapewniono im nadzór lub instrukcje dotyczące korzystania z urządzenia przez osobę odpowiedzialną za jego użytkowanie

bezpieczeństwo.

(5) Należy nadzorować dzieci, aby nie bawiły się urządzeniem.

(6) To urządzenie może być używane przez dzieci w wieku od 8 lat i starsze oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych lub ich braku doświadczenia i wiedzy, jeśli zapewniono im nadzór lub instrukcje dotyczące bezpiecznego użytkowania urządzenia i zrozumiałe związane z tym zagrożenia. Dzieciom nie wolno bawić się urządzeniem. Czyszczenie i konserwacja użytkownika nie mogą być wykonywane przez dzieci bez nadzoru.

(7) Aby uniknąć zagrożenia wynikającego z niestabilności urządzenia, należy je zamocować zgodnie z instrukcjami. (8) Nie przechowuj substancji wybuchowych, takich jak puszki aerozolowe, z a łatwopalnego paliwa w tym urządzeniu.

OSTRZEŻENIE: To urządzenie zawiera łatwopalny środek pieniący

cyklopentan:

1) Podczas transportu i użytkowania należy unikać kontaktu z ogniem.
2) W przypadku awarii maszyny poproś specjalistę o serwis.
3) Po wyrzuceniu należy wysłać go do lokalnego wyznaczonego punktu utylizacji To.

OSTRZEŻENIE: Podczas użytkowania, serwisowania i utylizacji urządzenia należy zwrócić uwagę na symbol podobny do lewego boku, który znajduje się na z tyłu urządzenia (panel tylny lub sprę żarka) i żółtym lub

kolor pomarańczowy. Jest to symbol ostrzegający o ryzyku pożaru. Są łatwopalne materiałów w rurach czynnika chłodniczego i sprę żarkach. Proszę, bądź z daleka od ognia źródła podczas użytkowania, serwisu i utylizacji.

Informacje FCC

UWAGA: Zmiany lub modyfikacje, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialny za zgodność, może unieważnić uprawnienia użytkownika do obsługi sprzę t!

To urządzenie jest zgodne z części 15 przepisów FCC. Eksploatacja podlega nastę pujące dwa warunki:

1) Ten produkt może powodować szkodliwe zakłócenia.

2) Ten produkt musi akceptować wszelkie odbierane zakłócenia, w tym

zakłóceń, które mogą powodować niepożądane działanie.

OSTRZEŻENIE: Zmiany lub modyfikacje tego produktu nie są dokonywane w sposób wyraźny

zatwierdzone przez stronę odpowiedzialną za zgodność, może unieważnić uprawnienia użytkownika

uprawnienia do obsługi produktu.

Uwaga: ten produkt został przetestowany i stwierdzono, że jest zgodny z ograniczeniami dot

urządzenie cyfrowe klasy B zgodnie z częścią 15 przepisów FCC, te ograniczenia

zostały zaprojektowane w celu zapewnienia rozsądnej ochrony przed szkodliwymi zakłóceniami

w instalacji mieszkaniowej.

Ten produkt generuje, wykorzystuje i może emitować energię o czę stotliwości radiowej oraz

jeśli nie zostanie zainstalowany i używany zgodnie z instrukcją, może spowodować

szkodliwe zakłócenia w komunikacji radiowej. Jednak nie ma

gwarantują, że w konkretnej instalacji nie wystąpią zakłócenia. Jeśli to

produkt rzeczywście powoduje szkodliwe zakłócenia w odbiorze radia lub telewizji

odbioru, co można sprawdzić poprzez wyłączenie i włączenie produktu

zachę ca się użytkownika do podję cia próby skorygowania zakłóceń za pomocą jednego lub wiekszej liczby

nastę pujące środki.

- Zmień orientację lub położenie anteny odbiorczej.

- Zȩk sz odległość pomie dzy produktem a odbiornikiem.

- Podłącz produkt do gniazdka w innym obwodzie niż ten, do którego jest podłączony

odbiornik jest podłączony.

- Skonsultuj się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym w celu uzyskania pomocy.

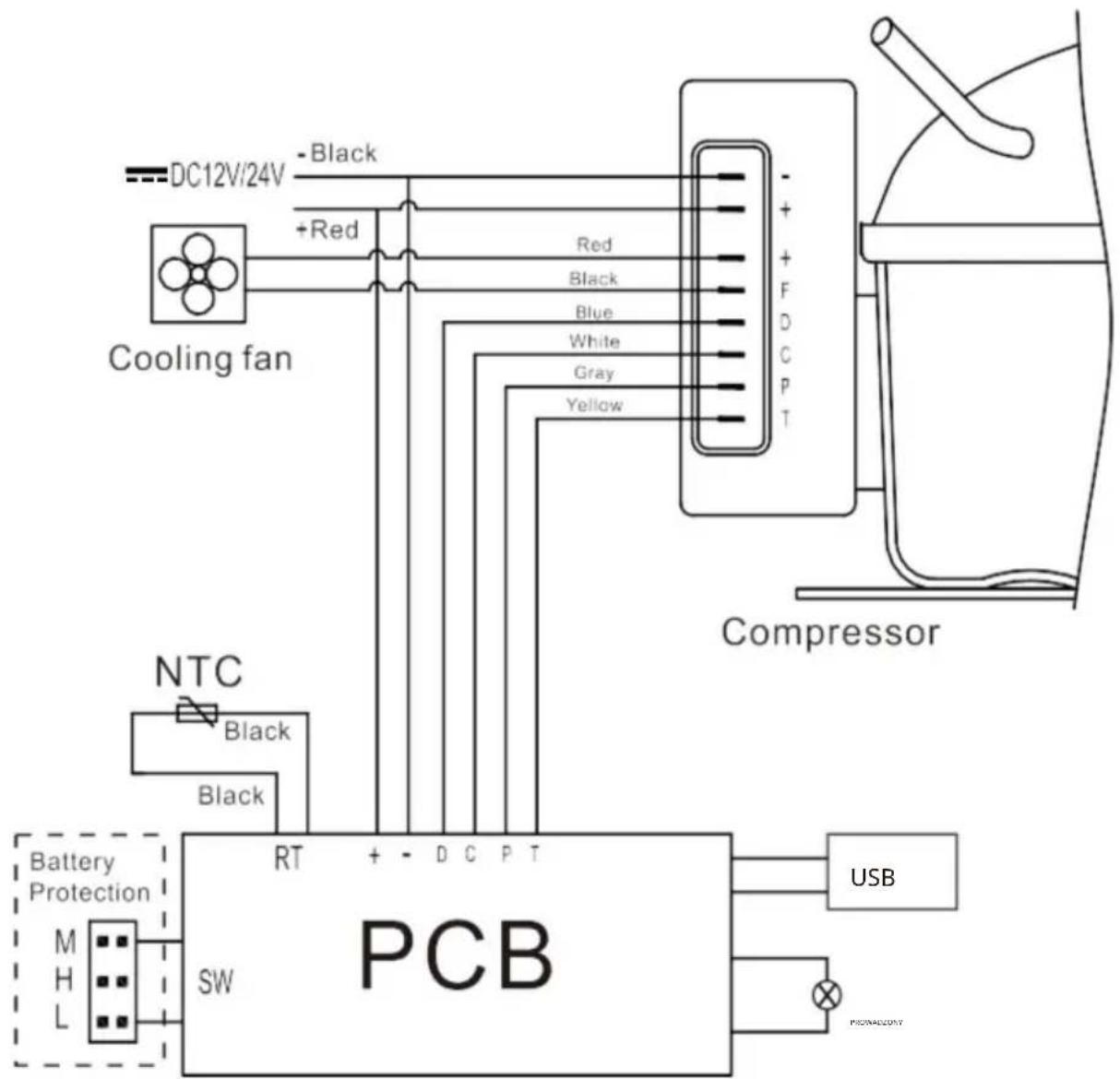

Schemat elektryczny

