MANUALE UTENTE X40K Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

FRIGORIFERO PER AUTO

MANUALE D'USO

MODELLO: X40K X50K

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

VEVOR®

Frigorifero per auto

MODELLO:X40K X50K

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.

Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/CE. Il simbolo che mostra un bidone della spazzatura barrato attraverso indica che il prodotto necessita di raccolta differenziata raccolta nell'Unione Europea. Questo vale per il prodotto e tutti gli accessori contrassegnati da questo simbolo. Prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devono essere portati in un punto di raccolta per il riciclaggio di materiale eletti dispositivi elettronici

Attenzioni

Prima di utilizzare il frigorifero, leggere attentamente questo manuale e

tenerlo correttamente

1. Prima di utilizzare il frigorifero, pulirlo internamente ed esternamente con un panno umido stoffa.
2. Non riempire il frigorifero con liquidi corrosivi. Non versare direttamente liquidi nel frigorifero.
   3.Quando il frigorifero non viene utilizzato per un lungo periodo, scollegare il cavo alimentazione e tenerlo asciutto.
3. Pulire regolarmente la camera interna per evitare odori e batteri garantire la sicurezza alimentare.
4. Spegnere il frigorifero e la batteria prima di tirare con il carrello (Se presente batteria).

Collegare l'alimentatore

1. Trova il cavo di alimentazione CC nel kit. Collegare la spina CC alla presa di corrente di il frigorifero dell'auto.

2. Posizionare bene i frigoriferi nell'auto (backup, sedili...).

3. Disporre i cavi di alimentazione in base allo spazio interno dell'auto. Inserisci la sigaretta spina dell'accendisigari (un lato del cavo di alimentazione) nel foro dell'accendisigari dell'auto.

Collegare l'accendisigari dell'auto

DC 12/24V

Collega il frigorifero dell'auto

1. Il frigorifero può essere collegato a più fonti di energia.
2. Il frigorifero può essere collegato direttamente all'alimentazione DC12V/24V.
   3.Se il frigorifero viene utilizzato con un alimentatore CA 100-240 V, un adattatore CA dovrebbe essere adottato.

Funzionamento del frigorifero per auto

Riferimento di tensione di protezione della batteria dell'auto:

Il modulo di controllo elettronico ECO integrato può monitorare automaticamente l'auto voltaggio batteria. Il frigorifero si spegnerà automaticamente quando

l'energia viene consumata eccessivamente, proteggendo il consumo della batteria essere troppo basso per influenzare l'autoaccensione.

BatteriaVoltaggio	Valore di protezione della tensione predefinito in fabbrica H
	Livello H (alto).	M (medio)livello	Livello L (basso).
CC 12 V	11,3 V CC SPENTOCC 12,5 V ACCESO	CC 10,1 V SPENTO11,4 V CC ACCESO	DC9.6V SPENTOCC 10,9 V ACCESO
DC24V	24,6 V CC SPENTOCC 26,0 V ACCESO	22,3 V CC SPENTOCC 23,7 V ACCESO	21,3 V CC SPENTOCC 22,7 V ACCESO

Nota: quando l'alimentazione è collegata e il frigorifero è acceso, scollegare o avviare si riferisce allo scollegamento o all'avvio del compressore.

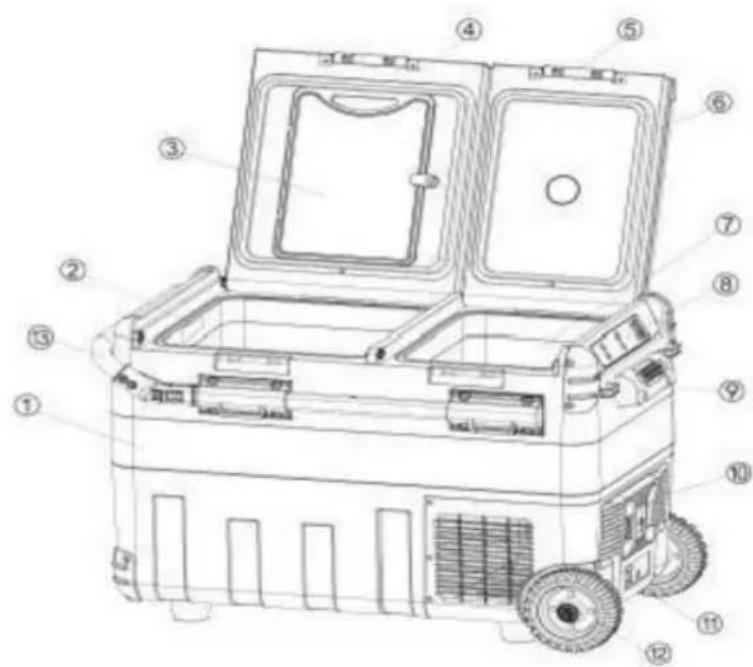

Diagramma dei componenti

Schema delle parti ÿScatolaÿ Lampadaÿ Tagliere per verdure ÿCoperchio dellascatola ÿ Mano chestringe ÿ Striscia ditenuta ÿ Vano ripostiglioÿ Pannello di controlloÿ Maniglia ÿBatteria (opzionale) ÿ Presadi corrente ÿ Ruota ÿLeva

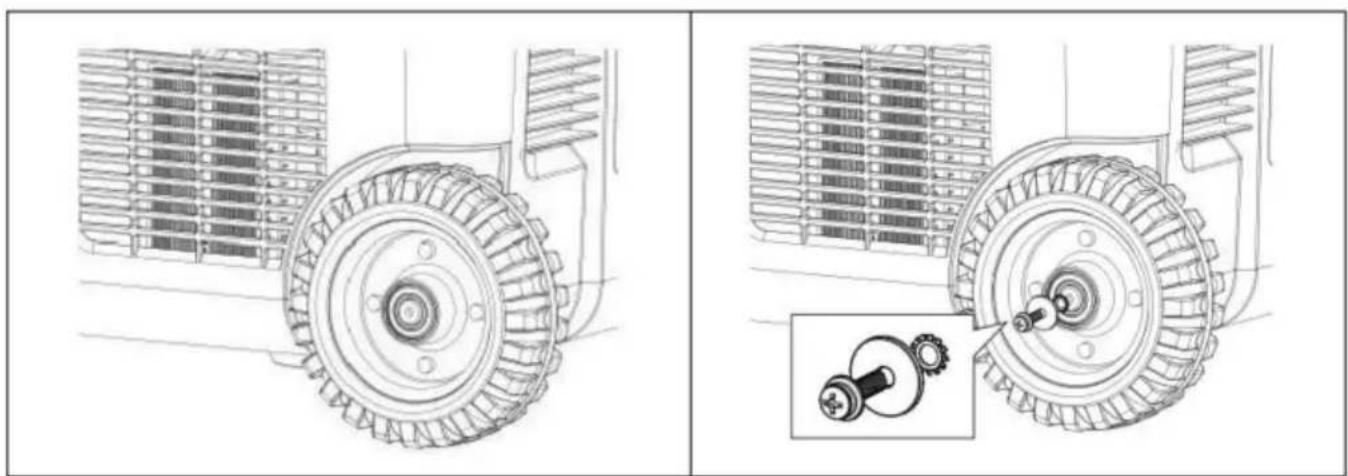

Installa il rullo

Inserire il rullo nell'albero del rullo

Utilizzare un cacciavite per serrare ordine delle immagini

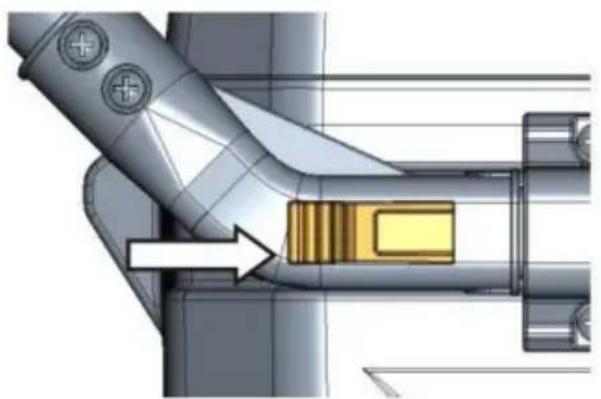

Istruzioni per l'asta

Se non è possibile estrarre l'asta di trazione quando è nello stato bloccato, azionarla il pulsante di sblocco per rimuovere lo stato di blocco e l'asta di trazione può essere estratto, come mostrato in figura:

Premere i pulsanti sinistra/destra nella freccia per sbloccare.

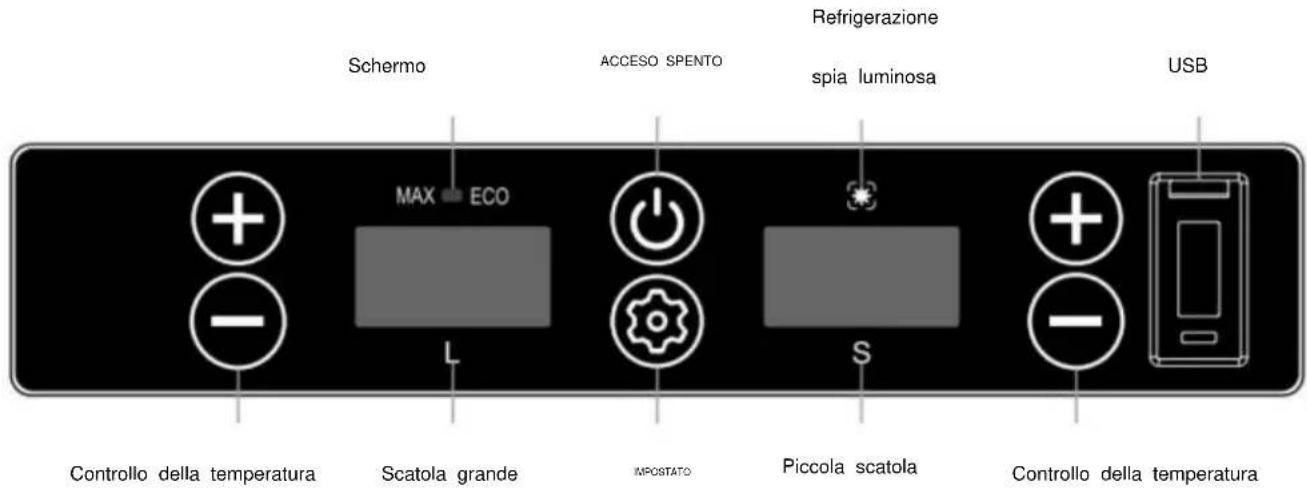

Metodo operativo opzionale

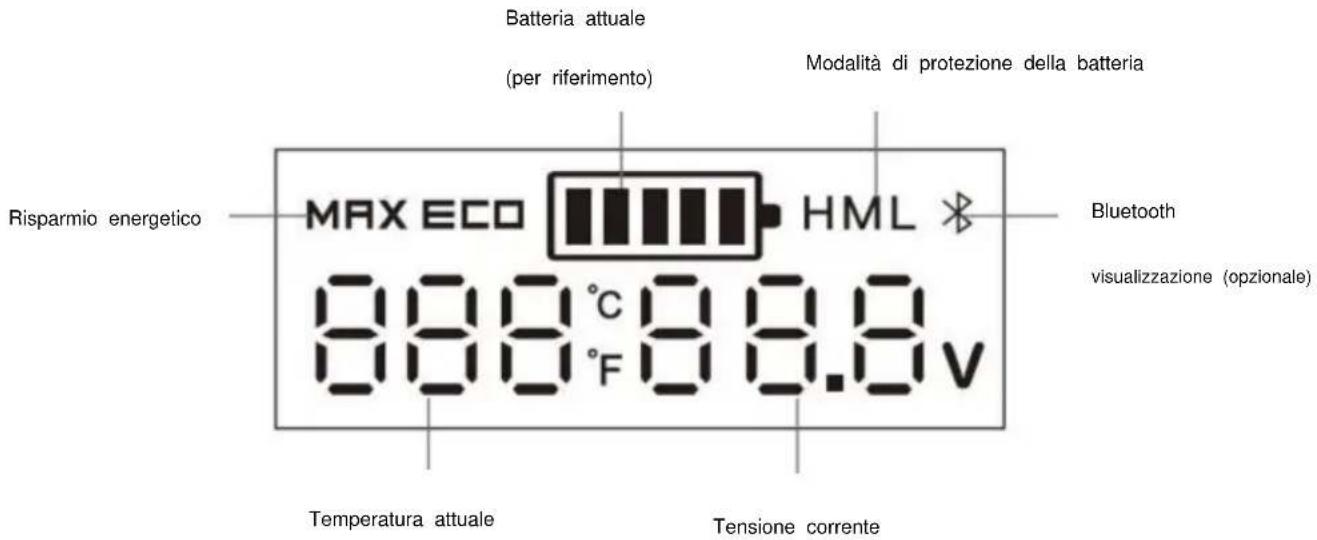

Schermo ACCESO SPENTO Refrigerazione spia luminosa USB MAX ECO L S Controllo della temperatura Scatola grande IMPOSTATO Piccola scatola Controllo della temperatura

Batteria attuale (per riferimento) Modalità di protezione della batteria Risparmio energetico MAX ECO HML Bluetooth visualizzazione (opzionale) 888°C 88.8V Temperatura attuale Tensione corrente

- Alimentazione: collegare all'alimentazione CC 12 V/24 V o CA 100-240 V (utilizzando adattatore dedicato).

-Inizializzazione della schermata di visualizzazione: dopo l'accensione, il display digitale è completamente acceso per un secondo, quindi visualizzato normalmente. L'impostazione predefinita è l'ultima funzione di memoria. In stato di standby, la temperatura del display è luminosa. È

- Accensione/spegnimento: premere per accendere/spegnere.

- Impostazione della temperatura: in stato di funzionamento, premereÿ per aumentare temperatura e premere ÿ per diminuire la temperatura; continuare a premere ÿ o ÿ per regolazione rapida della temperatura. L'impostazione verrà salvata automaticamente dopo aver smesso di funzionare per tre secondi.

Intervallo di impostazione della temperatura: -20\~20ÿ(-4\~68ÿ)

- Impostazione dell'unità di temperatura: in stato di funzionamento, premere a lungoÿÿsu stessa ora per tre secondi per passare da Celsius a Fahrenheit.

-Modalità di raffreddamento: in stato di funzionamento, premere per commutare MAX (veloce raffreddamento) ed ECO (modalità di risparmio energetico).(*L'impostazione di fabbrica è MAX.)

-Modalità di protezione della batteria: in stato di funzionamento, premere a lungo o tre

secondi finché lo schermo non lampeggia, quindi premere nuovamente per selezionare la modalità di protezione

H1ÿN2ÿL3, dopo che non viene rilevata alcuna azione chiave, imposta la marcia corrispondente sfarfallio per 5 secondi, uscire dall'impostazione e salvare.

-Funzione di memoria di spegnimento: è presente una funzione di memoria di spegnimento per frigoriferi per auto. In caso di interruzione dell'alimentazione, lo stato di funzionamento (stato On/Off, modalità di funzionamento, ecc.) prima dello spegnimento può essere ripristinato automaticamente al prossimo avvio; non è necessario impostarlo nuovamente.ECO: Raffreddamento a risparmio energetico MAX: Raffreddamento potente.

Analisi semplice dei guasti

Consiglio: Se le situazioni anomale non possono essere risolte attraverso un semplice guasto analisi, ti preghiamo di contattare il servizio clienti professionale per assistenza.

Il frigorifero dell'auto non funziona

1. Verificare se l'alimentazione è collegata correttamente. (controllare se la spina è allentata oppure i poli positivo e negativo sono invertiti).
2. Controllare se l'interruttore di alimentazione sul pannello operativo è acceso.
3. Controllare se la ventilazione di raffreddamento è normale.
4. Controllare se il fusibile è bruciato.

Scarse prestazioni di raffreddamento

1. Controllare se il coperchio è chiuso correttamente.
2. Controllare se la guarnizione della porta è danneggiata o deformata.
3. Controllare se la ventilazione attorno ai frigoriferi è scarsa.
4. Controllare se la temperatura è impostata correttamente.

ÿDefinizione dei codici di errore sul display

Codice di errore	Tipo di errore
E1	Bassa tensione in ingresso
E2	Guasto della ventola
E3	Avvio del compressore non riuscito
E4	Bassa velocità di rotazione del compressore
E5	La temperatura del modulo controller è troppo alta
E6	Circuito aperto o cortocircuito dell'NTC

Rumore anormale

1. Il frigorifero dell'auto non è posizionato correttamente.
   2.Toccare un muro o un altro oggetto.
2. All'interno sono presenti parti allentate o cadute.

Condensa sulla superficie del frigorifero

Quando l'umidità dell'aria ambiente supera il 75%, si formerà una leggera condensa si verificano sulla superficie della scatola, il che è normale.

Fallimenti e soluzioni

ÿE1: tensione in ingresso bassa

Errore 1: inserire prima il cavo di alimentazione del frigorifero nell'accendisigari la macchina parte. Soluzione 1: attendere qualche istante per connettere l'auto dopo l'avvio.

Errore 2: la tensione di ingresso dell'adattatore è troppo bassa.

Soluzione 2: regolare il livello di protezione della batteria su media tensione o basso voltaggio. Se non funziona, sostituire un nuovo adattatore.

ÿE2: Guasto ventola

Sostituire una nuova ventola quando si identifica un malfunzionamento della ventola.

ÿE3: Errore di tensione in ingresso dovuto all'avvio frequente del compressore

Quando si utilizza il frigorifero in macchina e viene visualizzato E3, chiuderlo premuto per 5 minuti e riavviarlo.

Se non funziona, può essere identificata come colpa di El; per favore risolvilo secondo la soluzione di El.

Quando il frigorifero si collega con l'adattatore e viene visualizzato E3

ÿ Regolare il livello di protezione della batteria su un livello medio o basso. ÿ Se non funziona, sostituire un nuovo adattatore.

ÿE4: Bassa velocità di rotazione del compressore

Si prega di regolare la tensione di ingresso e rialimentarlo.

ÿE5: Surriscaldamento del chip del controller

Si prega di spegnere per 5 minuti e controllare se la ventilazione intorno è scadente il compressore provoca il surriscaldamento.

Lista imballaggio

NO. Osservazione Articolo
1	Frigorifero	Quantità 1 set
2	Filo di sigaretta	1 set
3	Adattatore di alimentazione	1 set
4	Manuale	1 pz
5	Rullo	2 pezzi
6	Cacciavite	1 pz

Usa i suggerimenti

1. Se dotato di batteria di riserva, è possibile mantenere qualsiasi temperatura desiderata impostare in qualsiasi circostanza senza preoccupazioni.
2. Quando si posiziona il gelato, regolare la temperatura al minimo; Esso deve essere acceso per molto tempo.
3. Prevenire i problemi di salute derivanti dal consumo di acqua in bottiglia causati dall'effetto sballato temperature.

4. Alimenti congelati, frutti di mare rari e frigoriferi montati su veicoli congelati cibi freschi accompagnano il viaggio.

5. I prodotti sanitari, l'insulina e i farmaci importati devono essere refrigerati e il controllo preciso della temperatura dei frigoriferi di bordo accompagnerà salute lungo la strada.

6. Le foglie di tè vengono effettivamente mantenute fresche nel frigorifero dell'auto e tu puoi bere un tè fresco e delizioso in qualsiasi momento durante il tour senza guida.
7. La migliore temperatura di conservazione del vino rosso è 10 y - 18 y (50 - 64,4 y). Il controllo preciso della temperatura del frigorifero dell'auto può essere efficace garantire la temperatura di conservazione del vino rosso.
8. Il tempo di conservazione della frutta di alta qualità in macchina in piena estate le temperature saranno di almeno 2 ore. Anche se il tempo di conservazione è più breve il condizionatore è acceso. L'uso di un frigorifero per auto può essere efficace conservare frutta di alta qualità.
9. Il rivestimento degli occhiali da sole di alta qualità cadrà sotto gli occhiali temperatura in estate. Il frigorifero dell'auto è il luogo ideale dove posizionarlo.
10. I cosmetici di alta qualità si deteriorano rapidamente alle alte temperature l'auto. Portare cosmetici con l'auto; il frigorifero dell'auto sarà il tuo meglio scelta.

Misure di sicurezza

(1) Assicurarsi che la tensione di alimentazione collegata al frigorifero di bordo sia correggere in qualsiasi momento
(I parametri sono etichettati con i parametri di tensione approvati del frigorifero di bordo).
(2) Non versare liquidi direttamente nel frigorifero dell'auto.
(3) È vietato evitare modifiche al frigorifero senza autorizzazione Pericolo.
(4) Questo apparecchio non è destinato all'uso da parte di persone (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza e conoscenza a meno che non abbiano ricevuto supervisione o istruzioni riguardanti l'uso dell'apparecchio da parte di una persona responsabile sicurezza.
(5) I bambini devono essere sorvegliati per evitare di giocare con l'apparecchio.

(6) Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e persone con capacità o carenze fisiche, sensoriali o mentali ridotte di esperienza e conoscenza se hanno ricevuto supervisione o istruzioni relative all'uso dell'apparecchio in modo sicuro e comprenderle i rischi connessi. I bambini non devono giocare con l'apparecchio. Pulizia e la manutenzione da parte dell'utente non deve essere eseguita da bambini senza supervisione.

(7) Per evitare pericoli dovuti all'instabilità dell'apparecchio, è necessario fissarlo sotto le istruzioni.
(8) Non conservare sostanze explosive come bombolette spray con a propellente infiammabile in questo apparecchio.

AVVERTENZA: questo apparecchio contiene agente schiumogeno infiammabile ciclopentano:

1) Evitare il contatto con il fuoco durante il trasporto e l'utilizzo.
2) In caso di guasto della macchina, rivolgersi a un professionista per la manutenzione.
3) Si prega di inviarlo al centro di smaltimento locale designato al momento dello smaltimento

Esso.

ATTENZIONE: Durante l'uso, la manutenzione e lo smaltimento dell'apparecchio,

prestare attenzione a un simbolo simile a quello sul lato sinistro, che si trova sul sul retro dell'apparecchio (pannello posteriore o compressore) e con il giallo o colore arancione. È un simbolo di pericolo di incendio. Ci sono sostanze infiammabili materiali nei tubi del refrigerante e nei compressori. Per favore, stai lontano dal fuoco fonte durante l'uso, la manutenzione e lo smaltimento.

Informazioni FCC

ATTENZIONE: Variazioni o modifiche non espressamente approvate dalla parte responsabile della conformità potrebbe annullare l'autorità dell'utente a utilizzare il attrezzatura!

Questo dispositivo è conforme alla Parte 15 delle norme FCC. L'operazione è soggetta a le seguenti due condizioni:

1) Questo prodotto può causare interferenze dannose.

2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, inclusa interferenze che potrebbero causare un funzionamento indesiderato.

ATTENZIONE: cambiamenti o modifiche a questo prodotto non espressamente approvato dalla parte responsabile della conformità potrebbe invalidare quella dell'utente autorità per utilizzare il prodotto.

Nota: questo prodotto è stato testato ed è risultato conforme ai limiti previsti per un dispositivo digitale di Classe B ai sensi della Parte 15 delle Norme FCC, Questi limiti sono progettati per fornire una protezione ragionevole contro interferenze dannose in un'installazione residenziale.

Questo prodotto genera, utilizza e può irradiare energia in radiofrequenza e se non installato e utilizzato secondo le istruzioni, potrebbe causare interferenze dannose alle comunicazioni radio. Tuttavia, non c'è garantire che non si verifichino interferenze in una particolare installazione. Se questo il prodotto causa interferenze dannose alla radio o alla televisione ricezione, che può essere determinata spegnendo e accendendo il prodotto, il l'utente è invitato a provare a correggere l'interferenza con uno o più dei seguenti misure.

• Riorientare o riposizionare l'antenna ricevente.
• Aumentare la distanza tra il prodotto e il ricevitore.
• Collegare il prodotto ad una presa su un circuito diverso da quello a cui il ricevitore è collegato.
• Consultare il rivenditore o un tecnico radio/TV esperto per assistenza.

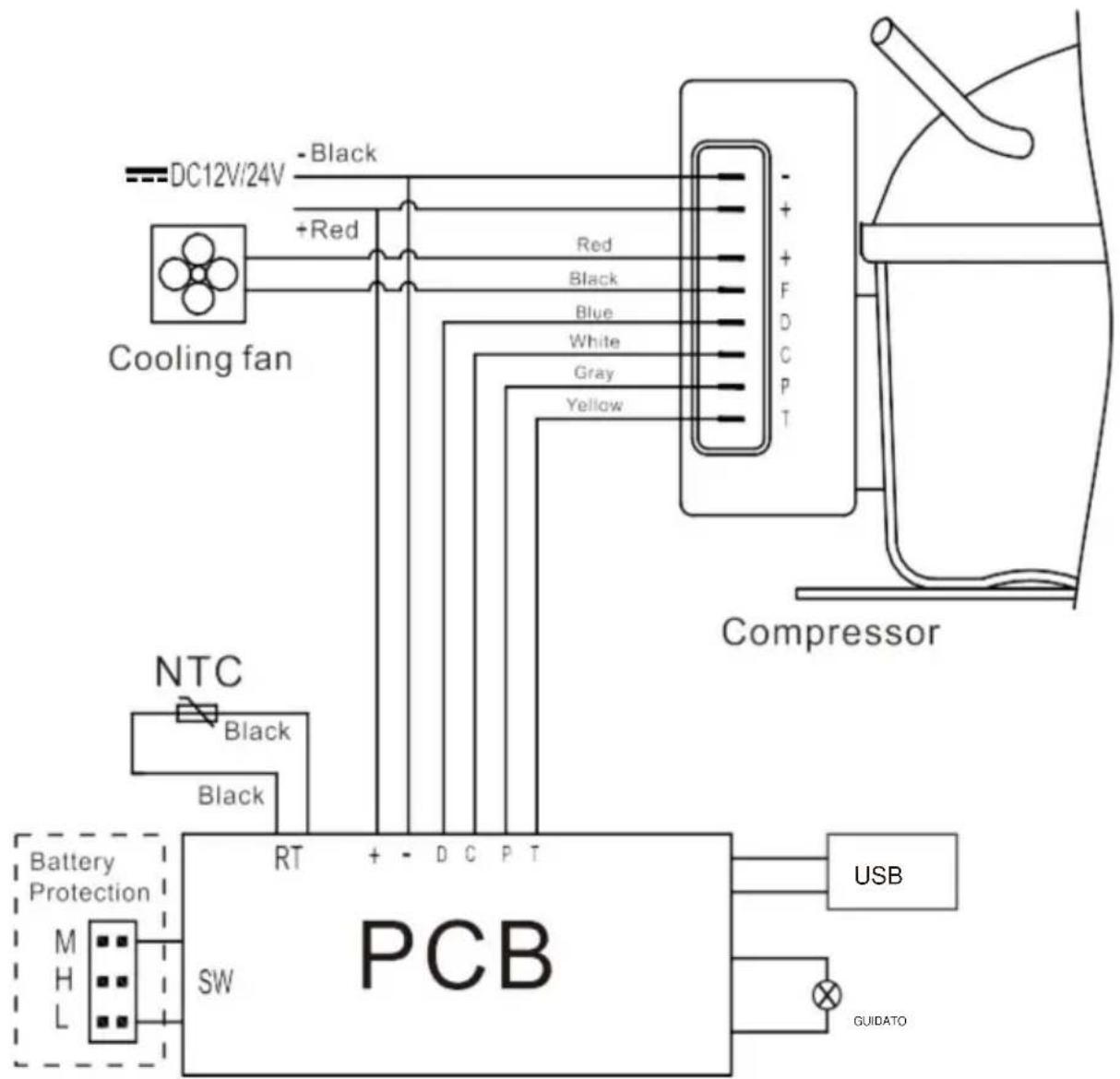

Diagramma schematico elettrico

