BEDIENUNGSANLEITUNG X40K Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

AUTOKÜHLSCHRANK

BENUTZERHANDBUCH

MODELL: X40K X50K

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

Auto Kühlschrank

MODELL: X40K X50K

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Warnung-Um das Verletzungsrisiko zu verringern, muss der BenutzerLesen Sie die Bedienungsanleitung sorgfältig durch.

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EG. Das Symbol einer durchgestrichenen Mülltonne durch bedeutet, dass das Produkt einer getrennten Entsorgung unterliegt Sammlung in der Europäischen Union. Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. Produkte mit diesem dürfen nicht mit dem normalen Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von Elektro- und Elektronikgeräten abgegeben were elektronische Geräte

Aufmerksamkeiten

Bevor Sie den Kühlschrank in Betrieb nehmen, lesen Sie bitte diese Anleitung sorgfältig durch behalte es richtig

1. Reinigen Sie den Kühlschrank vor der Inbetriebnahme innen und außen mit einem feuchten Tuch.
2. Füllen Sie den Kühlschrank nicht mit ätzenden Flüssigkeiten. Gießen Sie nicht direkt Flüssigkeiten in den Kühlschrank.
   3.Wenn der Kühlschrank längere Zeit nicht benutzt wird, trennen Sie bitte den Netzteil und halten Sie es trocken.
3. Reinigen Sie den Innenraum regelmäßig, um Gerüche und Bakterien zu vermeiden und Gewährleistung der Lebensmittelsicherheit.
4. Schalten Sie den Kühlschrank und die Batterie aus, bevor Sie mit dem Wagen ziehen (Wenn mit Batterie).

Anschließen der Stromversorgung

1. Suchen Sie das DC-Netzkabel im Kit. Schließen Sie den DC-Stecker an die Steckdose des der Autokühlschrank.

2. Platzieren Sie die Kühlschränke gut im Auto (Rücksitz, Sitze ...).

3. Verlegen Sie die Netzkabel im Innenraum Ihres Autos. Stecken Sie den Zigarettenanzünder Stecken Sie den Zigarettenanzünderstecker (eine Seite des Netzkabels) in die Öffnung für den Zigarettenanzünder im Auto.

Schließen Sie den Zigarettenanzünder im Auto an

DC 12/24V

Den Autokühlschrank anschließen

1. Der Kühlschrank kann an mehr als eine Energiequelle angeschlossen werden.
2. Der Kühlschrank kann direkt an die DC12V/24V-Stromversorgung angeschlossen werden.
   3.Wenn der Kühlschrank ein AC100-240V Netzteil verwendet, ein AC-Adapter übernommen werden.

Betrieb eines Autokühlschranks

Referenzspannung für den Autobatterieschutz:

Eingebautes ECO-Elektroniksteuermodul kann das Auto automatisch überwachen Batteriespannung. Der Kühlschrank wird automatisch abgeschaltet, wenn die Strom wird übermäßig verbraucht, wodurch der Batterieverbrauch vor zu niedrig, um eine Selbstzündung zu bewirken.

BatterieStromspannung	Werkseitig voreingestellter Spannungsschutzwert H
	H-Pegel (hoch)	M (mittel)Ebene	L-Pegel (niedrig)
Gleichstrom 12 V	DC11,3 V AUSDC12,5 V EIN	DC10,1V AUSDC11,4 V EIN	DC9,6V AUSDC10,9 V EIN
Gleichstrom 24 V	DC24,6V AUSDC26.0V EIN	DC22,3V AUSDC23,7 V EIN	DC21,3V AUSDC22,7 V EIN

Hinweis: Wenn die Stromversorgung angeschlossen und der Kühlschrank eingeschaltet ist, bezieht sich das Trennen oder Starten auf das Trennen oder Starten des Kompressors.

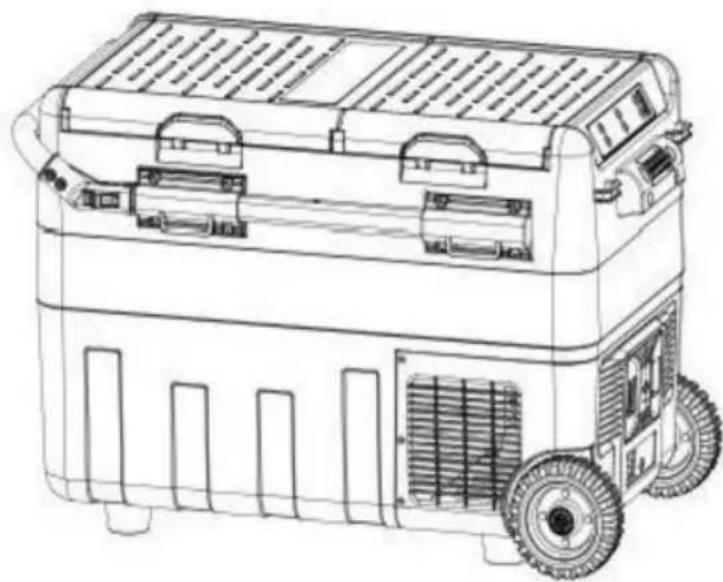

Komponentendiagramm

Teileschema üsebrett (optional)

Installiert die Walze

Setzen Sie die Rolle in die Rollenwelle ein	Mit einem Schraubendreher festziehen Bildreihenfolge

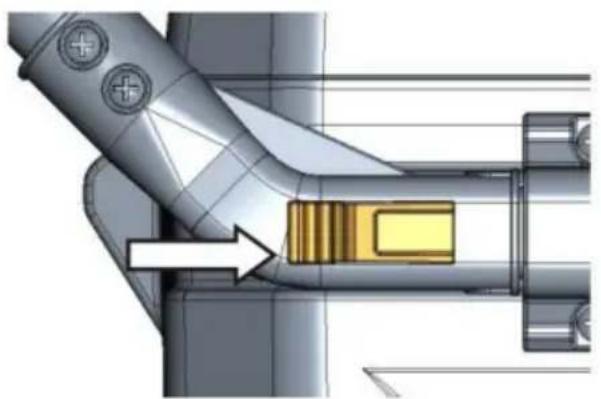

Anleitung für die Rute

Wenn sich die Zugstange im verriegelten Zustand nicht herausziehen lässt,

Mit der Entriegelungstaste lässt sich der Verriegelungszustand aufheben, und die Zugstange kann herausgezogen, wie in der Abbildung gezeigt:

Zum Entsperren drücken Sie die linke/rechte Pfeiltaste.

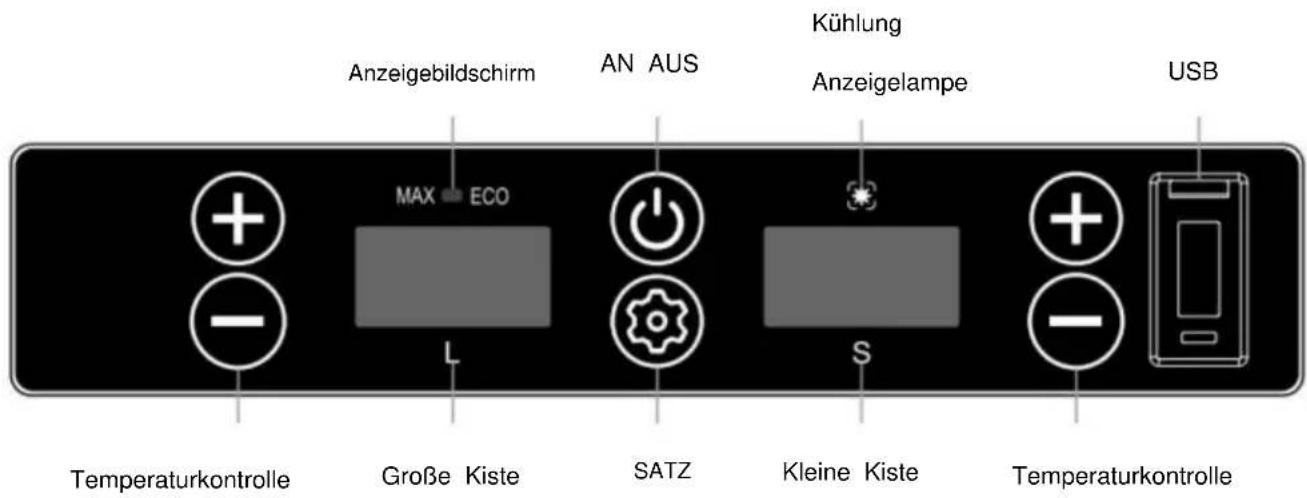

Optionale Betriebsmethode

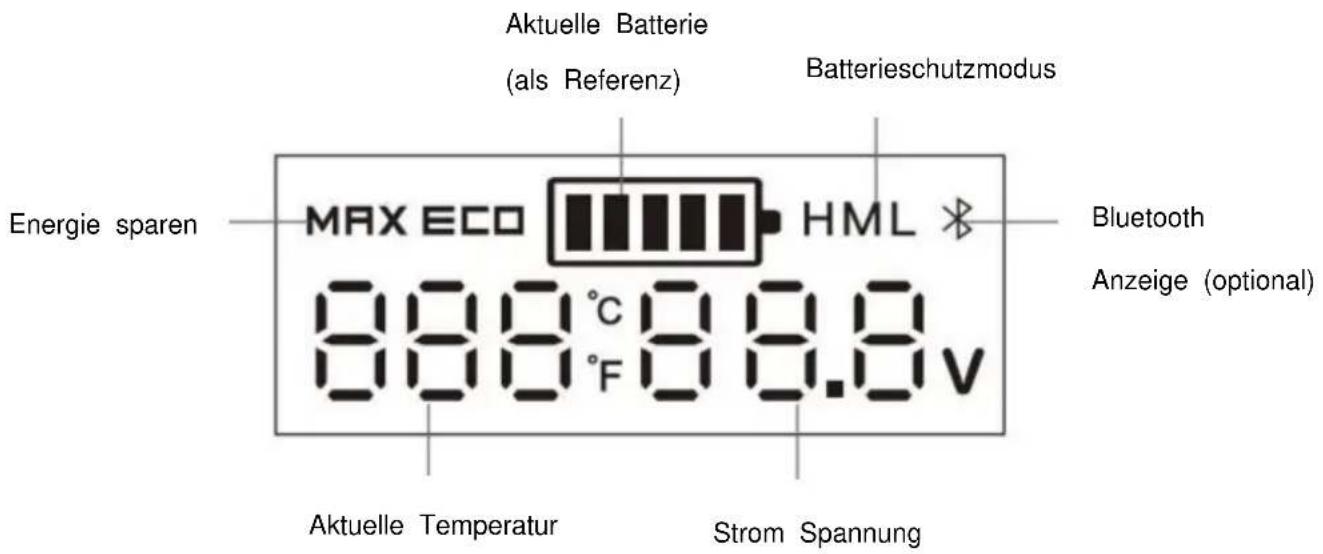

Anzeigebildschirm AN AUS Kühlung Anzeigelampe USB MAX ECO L S Töperaturkontrolle Große Kiste SATZ Kleine Kiste Töperaturkontrolle

Aktuelle Batterie (als Referenz) Batterieschutzmodus Energie sparen MAX ECO HML Bluetooth Anzeige (optional) 888°C 88.8V Aktuelle Temperatur Strom Spannung

• Stromversorgung: Anschluss an DC 12V/24V oder AC 100-240V Strom (mit dedizierter Adapter).
• Initialisierung des Displays: Nach dem Einschalten wird die Digitalanzeige
  eine Sekunde lang vollständig eingeschaltet und dann normal angezeigt. Die Standardeinstellung ist die letzte Speicherfunktion. Im Standby-Zustand wird die Temperatur auf dem Display angezeigt. Ist

- Ein-/Ausschalten: drücken

zum Ein-/Ausschalten.

- Temperatureinstellung: Drücken Sie im Betriebszustand , um die Temperatur zu erhöhen.

Temperatur, und drücken Sie , um die Temperatur zu senken; drücken Sie weiterhin oder , um die Temperatur schnell anpassen. Die Einstellung wird automatisch gespeichert nach einer Betriebsunterbrechung von drei Sekunden.

Temperatur-Einstellbereich: -20 bis 20 °C (-4 bis 68 °F)

- Temperatureinheit einstellen: im Betriebszustand lange auf yy drücken.

gleichzeitig drei Sekunden lang gedrückt, um zwischen Celsius und Fahrenheit umzuschalten.

- Kühlmodus: im Betriebszustand drücken, um MAX (schnell) umzuschalten

Kühlung) und ECO (Energiesparmodus). (*Werkseinstellung ist MAX.)

- Batterieschutzmodus: im laufenden Zustand lange drücken oder dreimal

Sekunden, bis der Bildschirm blinkt, dann erneut drücken, um den Schutzmodus auszuwählen

H1, N2, L3, nachdem keine Tastenbetätigung erkannt wird, stellen Sie den entsprechenden Gang ein 5 Sekunden flackern, Einstellung verlassen und speichern.

- Power-off Memory-Funktion: Es gibt eine Power-off Memory-Funktion für Autokühlschränke. Bei einem Stromausfall kann der Betriebszustand (Ein-/Aus-Status, Betriebsmodus usw.) vor dem Ausschalten automatisch wiederhergestellt werden. beim nächsten Start, keine erneute Einstellung nötig.ECO: Energiesparendes Kühlen MAX: Leistungsstarke Kühlung.

Einfache Fehleranalyse

Tipp: Wenn sich ungewöhnliche Situationen nicht durch eine einfache Störung beheben lassen Analyse, kontaktieren Sie bitte unseren professionellen Kundenservice für Hilfe.

Autokühlschrank funktioniert nicht

1. Überprüfen Sie, ob die Stromversorgung richtig angeschlossen ist. (Überprüfen Sie, ob der Stecker locker ist bzw. Plus- und Minuspole sind vertauscht).
2. Prüfen Sie, ob der Netzschalter auf dem Bedienfeld eingeschaltet ist.
3. Überprüfen Sie, ob die Kühlungsbelüftung normal ist.
4. Überprüfen Sie, ob die Sicherung durchgebrannt ist.

Schlechte Kühlleistung

1. Prüfen Sie, ob der Deckel richtig geschlossen ist.
2. Prüfen Sie, ob die Türdichtung beschädigt oder deformiert ist.
3. Überprüfen Sie, ob die Belüftung rund um die Kühlschränke unzureichend ist.
4. Prüfen Sie, ob die Temperatur richtig eingestellt ist.

ÿDefinition der Fehlercodes auf dem Display

Fehlercode	Fehlertyp
E1	Niedrige Eingangsspannung
E2	Lüfterfehler
E3	Kompressorstart fehlgeschlagen
E4	Niedrige Drehzahl des Kompressors
E5	Temperatur des Reglermoduls zu hoch
E6	Unterbrechung oder Kurzschluss des NTC

Ungewöhnliches Geräusch

1. Der Autokühlschrank steht nicht gerade.
2. Berühren Sie eine Wand oder ein anderes Objekt.
3. Im Inneren sind Teile lose oder fallen ab.

Kondensation auf der Kühlschrankoberfläche

Wenn die Luftfeuchtigkeit der Umgebung 75 % übersteigt, tritt leichte Kondensation auf. auf der Kartonoberfläche auftreten, was normal ist.

Fehler und Lösungen

ÿE1: Niedrige Eingangsspannung

Fehler 1: Stecken Sie das Netzkabel des Kühlschranks in den Zigarettenanzünder, bevor Sie das Auto startet. Lösung 1: Warten Sie nach dem Start eine Weile, bevor Sie das Auto anschließen.

Fehler 2: Die Eingangsspannung des Adapters ist zu niedrig.

Lösung 2: Stellen Sie den Batterieschutzpegel auf Mittelspannung ein oder

Niederspannung. Wenn es nicht funktioniert, ersetzen Sie es bitte durch einen neuen Adapter.

ÿE2: Lüfterfehler

Bitte ersetzen Sie den Lüfter durch einen neuen, wenn Sie eine Fehlfunktion feststellen.

ÿE3: Eingangsspannungsfehler aufgrund häufigen Startens des Kompressors

Wenn der Kühlschrank im Auto verwendet wird und E3 erscheint, schalten Sie ihn bitte aus für 5 Minuten herunterfahren und dann neu starten.

Wenn es nicht funktioniert, kann das als El-Fehler identifiziert werden; bitte lösen Sie es nach der Lösung von El.

Wenn der Kühlschrank mit dem Adapter verbunden ist und E3 erscheint

ÿ Bitte stellen Sie den Batterieschutz auf die mittlere oder niedrige Stufe ein.ÿ Wenn das nicht funktioniert, ersetzen Sie den Adapter bitte durch einen neuen.

ÿE4: Niedrige Drehzahl des Kompressors

Bitte passen Sie die Eingangsspannung an und schalten Sie es erneut ein.

ÿE5: Überhitzung des Controller-Chips

Schalten Sie das Gerät für 5 Minuten aus und prüfen Sie, ob die schlechte Belüftung um das Der Kompressor verursacht die Überhitzung.

Packliste

NEIN. Anmerkung Artikel
1	Kühlschrank	Menge 1 Satz
2	Zigarettendraht	1 Satz
3	Netzteil	1 Satz
4	Handbuch	1 Stück
5	Rolle	2 Stck.
6	Schraubendreher	1 Stück

Vorschläge verwenden

1. Wenn Sie eine Backup-Batterie haben, können Sie jede gewünschte Temperatur aufrechterhalten. unter allen Umständen ohne Bedenken eingestellt werden.
2. Wenn Sie Eiscreme einfüllen, stellen Sie die Temperatur bitte auf die niedrigste Stufe ein muss längere Zeit eingeschaltet sein.
3. Verhindern Sie die gesundheitlichen Probleme durch das Trinken von Flaschenwasser, die durch hohe Temperaturen.

4. Tiefkühlkost, seltene Meeresfrüchte und Fahrzeugkühlschränke lassen gefrorene frische Lebensmittel begleiten die Reise.

5. Gesundheitsprodukte, Insulin und importierte Medikamente müssen gekühlt werden, und die genaue Temperaturkontrolle der Kühlschränke an Bord wird Gesundheit auf dem Weg.

6. Die Teeblätter bleiben im Autokühlschrank effektiv frisch und Sie können während der Autotour jederzeit frischen und köstlichen Tee trinken.
7. Die beste Lagertemperatur für Rotwein beträgt 10 °C – 18 °C (50 – 64,4 °F). Die präzise Temperaturregelung des Autokühlschranks kann effektiv Achten Sie auf die Lagertemperatur des Rotweins.
8. Die Lagerzeit von hochwertigem Obst im Auto im Hochsommer Temperaturen werden mindestens 2 Stunden betragen. Die Lagerzeit ist kürzer, auch wenn die Klimaanlage ist eingeschaltet. Die Verwendung eines Autokühlschranks kann effektiv hochwertiges Obst konservieren.
9. Die Beschichtung hochwertiger Sonnenbrillen fällt unter der hohen Temperaturen im Sommer. Der Autokühlschrank ist ein idealer Ort, um ihn aufzustellen.
10. Hochwertige Kosmetika verderben bei hohen Temperaturen schnell in das Auto. Nehmen Sie Kosmetika mit ins Auto; der Autokühlschrank ist Ihr besserer Auswahl.

Sicherheitsvorkehrungen

(1) Stellen Sie sicher, dass die an den Bordkühlschrank angeschlossene Netzspannung jederzeit korrigieren
(Die Parameter sind mit den zugelassenen Spannungsparametern des Kühlschrank an Bord).
(2) Gießen Sie keine Flüssigkeiten direkt in den Autokühlschrank.
(3) Das eigenmächtige Verändern des Kühlschranks ist verboten, um Gefahr.
(4) Dieses Gerät ist nicht für den Gebrauch durch Personen (einschließlich Kinder) bestimmt mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen, es sei denn, sie werden beaufsichtigt oder angewiesen über die Verwendung des Gerätes durch eine Person, die für deren Sicherheit.
(5) Kinder sollten beaufsichtigt werden, um zu vermeiden, dass sie mit dem Gerät spielen.

(6) Dieses Gerät kann von Kindern ab 8 Jahren benutzt werden. und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder Mangel erfahrungs- und kenntnisbezogen, wenn sie beaufsichtigt werden oder Anweisungen zur sicheren Verwendung des Geräts gelesen und verstanden haben. die damit verbundenen Gefahren. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und die Benutzerwartung dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.

(7) Um eine Gefährdung durch Instabilität des Gerätes zu vermeiden, muss dieses gemäß den Anweisungen. (8) Lagern Sie keine explosiven Stoffe wie z. B. Spraydosen mit einer brennbares Treibmittel in diesem Gerät.

WARNUNG: Dieses Gerät enthält brennbares Schaummittel

Cyclopentan:

1) Bitte vermeiden Sie Kontaktfeuer beim Transport und Gebrauch.
2) Bitte wenden Sie sich bei einer Störung der Maschine an einen Fachmann zur Wartung.
3) Bitte schicken Sie es bei der Entsorgung an Ihre örtliche Entsorgungsstation.
Es.

ACHTUNG: Achten Sie bei der Verwendung, Wartung und Entsorgung des Gerätes auf

ein Symbol ähnlich dem auf der linken Seite, das sich auf auf der Geräterückseite (Rückwand oder Kompressor) und mit gelben oder orange Farbe. Es ist ein Warnsymbol für Brandgefahr. Es gibt brennbare Materialien in Kältemittelleitungen und Kompressoren. Bitte seien Sie weit weg Feuer Quelle während der Verwendung, Wartung und Entsorgung.

FCC-Informationen

ACHTUNG: Änderungen oder Modifikationen, die nicht ausdrücklich von der Partei genehmigt wurden Verantwortlichen kann die Berechtigung des Benutzers zum Betrieb des Ausrüstung!

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt die folgenden beiden Bedingungen:

1) Dieses Produkt kann schädliche Störungen verursachen.

2) Dieses Produkt muss alle Störungen akzeptieren, einschließlich

Störungen, die zu unerwünschtem Betrieb führen können.

ACHTUNG: Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich von der für die Einhaltung verantwortlichen Partei genehmigt werden, kann zum Erlöschen der Berechtigung zum Betrieb des Produkts.

Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Regeln. Diese Grenzwerte sind so konzipiert, dass sie einen angemessenen Schutz gegen schädliche Störungen bieten in einer Wohnanlage.

Dieses Produkt erzeugt und verwendet Hochfrequenzenergie und kann diese auch ausstrahlen.

Wenn die Installation und Verwendung nicht gemäß den Anweisungen erfolgt, kann dies zu Störungen des Funkverkehrs. Es gibt jedoch keine

garantieren, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dies Das Produkt verursacht Störungen beim Radio- und Fernsehempfang

Empfang, der durch Aus- und Einschalten des Produkts überprüft werden kann,

Der Benutzer wird aufgefordert, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben: Maßnahmen.

- Empfangsantenne neu ausrichten oder verlegen.

- Vergrößern Sie den Abstand zwischen Produkt und Empfänger.

- Schließen Sie das Produkt an eine Steckdose eines anderen Stromkreises an als den, an den der Receiver ist angeschlossen.

- Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker.

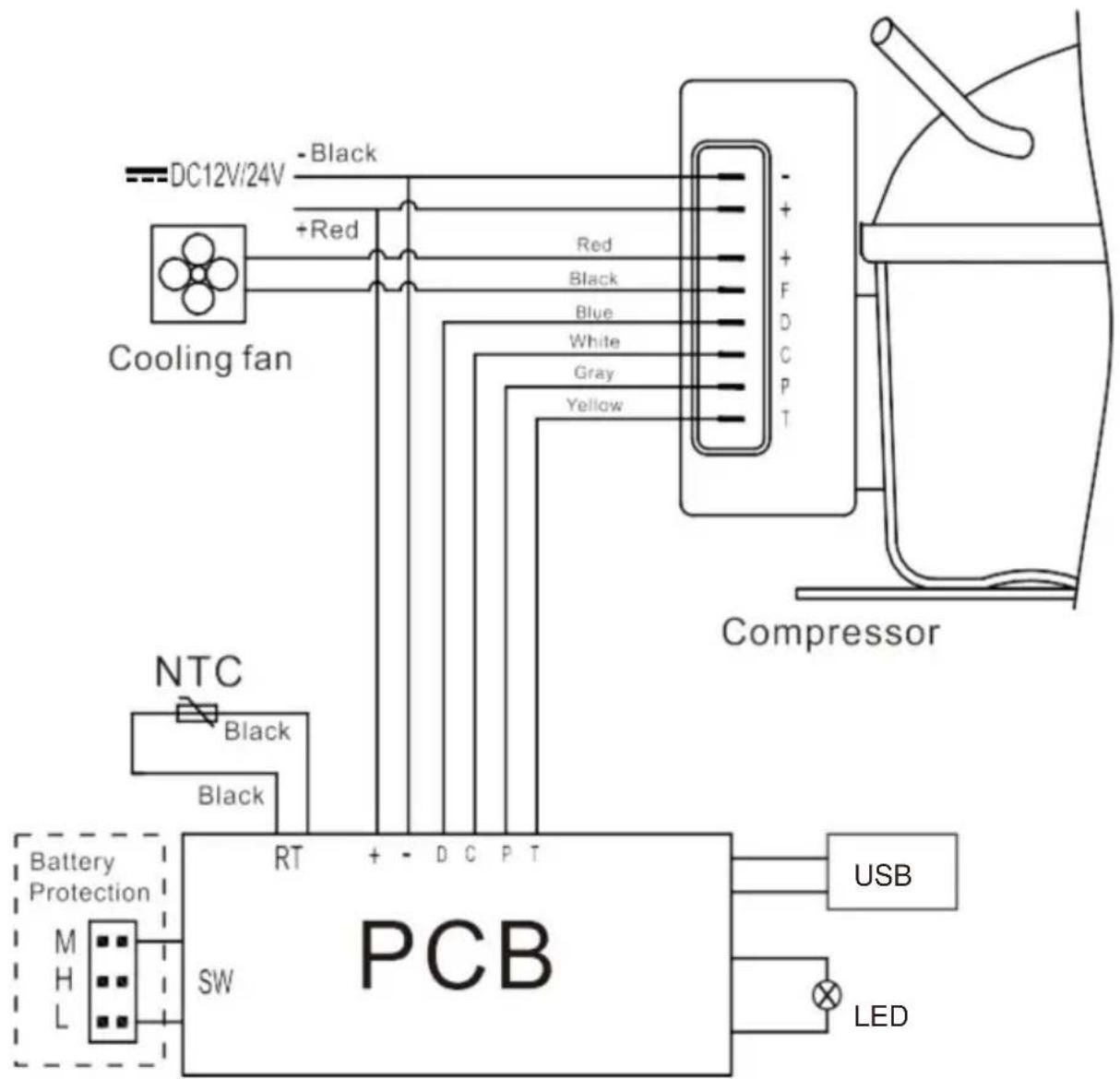

Elektrisches Schaltbild

