DX 512E - Ogrzewanie DIMPLEX - Bezpłatna instrukcja obsługi

Marka	Dimplex
Model	DX 512E
Typ produktu	Elektryczny konwektor ścienny
Zasilanie elektryczne	230-240 V ~ 50 Hz, klasa ochronności I
Maksymalna moc	1,2 kW
Minimalna moc	0,8 kW
Poziomy grzania	2 poziomy: I (0,8 kW), II (1,2 kW)
Rodzaj regulacji	Elektroniczna z termostatem, programatorem tygodniowym i startem adaptacyjnym
Zakres temperatury	5 °C do 30 °C
Ochrona przed zamarzaniem	Tak, automatyczne włączanie przy 5 °C
Główne funkcje	Tryb ręczny ON/OFF, tryb automatyczny, blokada klawiatury, przyspieszenie, kopiowanie programu
Stopień ochrony	IP20
Wymiary (D x W x G)	585 x 383 x 123 mm (z montażem ściennym)
Waga	3,8 kg
Instalacja	Montaż ścienny, zachować minimalne odległości
Ogranicznik przeciążenia	Tak, automatyczne wyłączenie w przypadku zablokowania
Konserwacja i czyszczenie	Czyścić miękką wilgotną szmatką, odkurzać kurz
Gwarancja	2 lata
Recykling	Nie wyrzucać z odpadami domowymi, oddać w punkcie zbiórki

Często zadawane pytania - DX 512E DIMPLEX

Jak ustawić godzinę i dzień tygodnia?

Przytrzymaj przycisk PROG przez 3 sekundy. Użyj przycisków + i -, aby ustawić godziny, następnie naciśnij ENTER, aby potwierdzić. Powtórz operację dla minut i dnia tygodnia.

Jak przełączać między trybami pracy?

Naciśnij przycisk MODE, aby przełączać między MANUAL ON (ogrzewanie ręczne włączone), MANUAL OFF (ogrzewanie wyłączone, ochrona przed zamarzaniem aktywna) i AUTO (program tygodniowy).

Jak ustawić program tygodniowy?

Wybierz tryb AUTO przyciskiem MODE, następnie naciśnij PROG. Wybierz dzień przyciskami +/-, naciśnij ENTER. Ustaw godzinę rozpoczęcia (ON) i zakończenia (OFF) dla każdego programu (P1 do P4). Dla każdego zakresu ustaw godzinę i żądaną temperaturę.

Jak skopiować program na inne dni?

Po ustawieniu temperatury programu przytrzymaj przycisk ENTER, aż pojawi się COPY. Użyj +, aby wybrać dni do skopiowania (trójkąt), -, aby odznaczyć, następnie naciśnij ENTER, aby potwierdzić.

Jak włączyć blokadę klawiatury?

Przytrzymaj jednocześnie przyciski ENTER i MODE przez sekundę. Pojawi się symbol klucza. Aby odblokować, powtórz tę samą czynność.

Co zrobić, jeśli urządzenie nagle się wyłączy?

Sprawdź, czy zadziałał ogranicznik przeciążenia (zablokowanie kratki). Wyłącz zasilanie na kilka minut, aby urządzenie ostygło, a następnie usuń przyczynę zadziałania przed ponownym włączeniem.

Jak czyścić urządzenie?

Odłącz urządzenie i pozwól mu ostygnąć. Czyść zewnętrzną część miękką wilgotną szmatką bez użycia ściernych środków. Użyj odkurzacza, aby usunąć kurz z wnętrza.

Jak działa ochrona przed zamarzaniem?

W trybie MANUAL OFF lub w przedziale czasu WYŁĄCZONY w trybie AUTO, jeśli temperatura otoczenia spadnie do 5 °C lub poniżej, urządzenie automatycznie się włączy, aby zapobiec zamarzaniu.

Co to jest funkcja startu adaptacyjnego?

W trybie automatycznym funkcja ta umożliwia osiągnięcie żądanej temperatury dokładnie o zaprogramowanej godzinie poprzez wcześniejsze uruchomienie ogrzewania. Aby ją aktywować, w trybie AUTO przytrzymaj przyciski + i - przez 3 sekundy, a następnie ustaw na ON.

Jakie są dostępne poziomy grzania?

Pokrętło pozwala wybrać dwa poziomy: I (0,8 kW) i II (1,2 kW). Pozycja O wyłącza ogrzewanie.

INSTRUKCJA OBSŁUGI DX 512E DIMPLEX

1. Zalecenia dla użytkownika

WSKAZÓWKA

Szanowni Klienci!

Instrukcję należy starannie przechowywać i przekazać ją ewentualnemu nowemu właścicielowi urządzenia. Aby zapewnić bezpieczeństwo eksploatacji, urządzenie może być użytkowane wyłącznie zgodnie z niniejszą instrukcją montażu i użytkowania. Dlatego należy uważnie przestrzegać wszystkich informacji z tej instrukcji.

UWAGA!

To urządzenie może być obsługiwane przez dzieci w wieku powyżej 8 lat oraz osoby o ograniczonych zdolnościach psychicznych, sensorycznych lub umysłowych, jeśli pozostają pod nadzorem lub zostały pouczone o sposobie bezpiecznego obsługiwania urządzenia i są świadome związanych z tym zagrożeń! Dzieci nie mogą bawić się urządzeniem. Czyszczeniem i konserwacją nie mogą zajmować się dzieci pozostawione bez nadzoru!

UWAGA!

Dzieci w wieku poniżej 3 lat nie mogą zbliżać się do urządzenia, o ile nie znajdują się pod stałym nadzorem.

UWAGA!

Dzieci pomiędzy 3 i 8 rokiem życia mogą włączać i wyłączać urządzenie pod warunkiem, że przebywają pod nadzorem lub zostały poinstruowane o sposobie bezpiecznej eksploatacji urządzenia oraz związanych z nią zagrożeń – i tylko gdy urządzenie jest umieszczone lub zamontowane w normalnym położeniu roboczym!

⚠ UWAGA!

Dzieciom pomiędzy 3 a 8 rokiem życia nie wolno włączać urządzenia, czyścić go, ani przeprowadzać konserwacji!

UWAGA!

Zamieszczony obok symbol znajduje się na urządzeniu grzewczym i oznacza, że nie wolno go przykrywać!

UWAGA!

Niektóre części urządzenia mogą się bardzo mocno nagrzewać i powodować oparzenia. Szczególną ostrożność zachować w przypadku dzieci lub osób wymagających opieki!

UWAGA!

Urządzenia grzewczego nie wolno użytkować w pomieszczeniach, w których używane są materiały palne (np. rozpuszczalniki itd.).

⚠️ UWAGA!

Urządzenie należy zainstalować w taki sposób, aby osoba znajdująca się w wannie lub pod prysznicem nie mogła go dotknąć!

UWAGA!

Wymiany uszkodzonego kabla sieciowego w celu uniknięcia zagrożeń musi dokonać producent, jego przedstawicielstwo serwisowe lub osoba posiadającą równorzędne kwalifikacje!

UWAGA!

Zależnie od wielkości pomieszczenia, zużycia ciepła i ustawienia regulatorów może przy braku kontroli ogrzewania dojść do przegrzania pomieszczeń. Może to spowodować zagrożenie dla osób, które przy zbyt wysokiej temperaturze nie są w stanie opuścić pomieszczenia.

UWAGA!

W celu uniknięcia przypadkowego zresetowania ogranicznika temperatury nie zasilać grzejnika poprzez zewnętrzne urządzenie sterujące, np. sterownik czasowy, i nie podłączać go do obwodu elektrycznego regularnie włączanego i wyłączanego przez inne urządzenie!

UWAGA!

Nie używać urządzenia z widocznymi uszkodzeniami lub po jego upadku.

! UWAGA!

Jeżeli urządzenie włączy się automatycznie bez nadzoru, może spowodować zagrożenia. Przykładowo urządzenia, które zostały w międzynarodasie przykryte lub rozregulowane, mogą spowodować pożar!

WSKAZÓWKA

Urządzenie służy wyłącznie do ogrzewania powietrza w zamkniętych pomieszczeniach.

2. Ustawianie

! UWAGA!

Nie instalować urządzenia pod gniazdem ściennym!

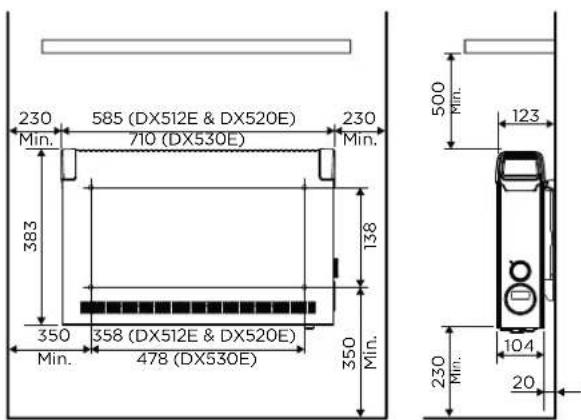

230 585 (DX512E & DX520E) 710 (DX530E) 230 Min. 383 350 358 (DX512E & DX520E) 478 (DX530E) 350 Min. 138 350 Min. 500 Min. 123 104 230 Min. 20

Zachować odstępy minimalne.

Ponadto od przodu urządzenia musi być zapewniony odstęp 500 mm.

Urządzenie grzewcze można instalować wyłącznie poziomo na pionowej ścianie, jak przedstawiono to na ilustracji.

Podczas montażu bezwzględnie przestrzegać obo- wiązujących przepisów dotyczących instalacji, uwzględniając obszar ochronny.

Sieciowe gniazdo przyłączeniowe urządzenia musi być dostępne po montażu.

Zwrócić uwagę na niezakłócony wlot i wylot powietrza w górnej i w dolnej części urządzenia.

2.1. Montaż ścienny

WSKAZÓWKA

Koniecznie użyć dostarczonego wraz z urządzeniem oryginalnego uchwytu ściennego, znajdującego się z tyłu urządzenia.

WSKAZÓWKA

Podczas wiercenia zwracać uwagę na znajdujące się w ścianie przewody elektryczne i hydrauliczne!

WSKAZÓWKA

Dozwolony jest montaż na ścianach drewnianych.

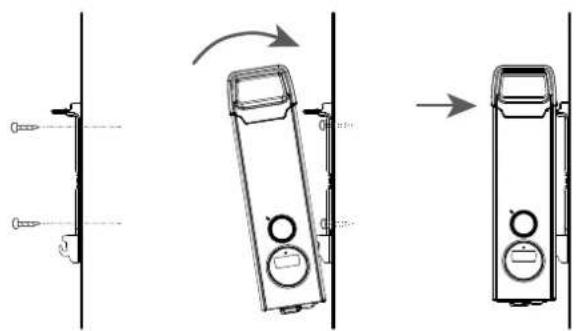

Zdemontować uchwyt ścienny z tyłu urządzenia. W tym celu wcisnąć w dół obie sprężyny.

■ Wywiercić otwory do mocowania.
■ Mocno przykręcić uchwyt ścienny do ściany.
Zawiesić urządzenie na dolnych szczelinach uchwytu ściennego.
Odchylić urządzenie w górę i zatrzasnąć w sprężynach w celu zablokowania.

3. Przyłącze elektryczne

Dane dotyczące napięcia podane na tabliczce zna- mionowej muszą być zgodne z napięciem sieciowym. Przewód nie może przylegać do obudowy.

Podłączyć urządzenie bezpośrednio do uziemionego gniazda sieci elektrycznej. Nie używać przedłużaczy. Wtyk musi być zawsze dostępny na wypadek zagrożenia.

4. Praca

Za pomocą pokrętła można wybierać dwa różne stopnie grzewcze:

Tryb DX 51	2E DX 520E DX	530E
O Wyt.
I 0,8 kW 1,2 kW 2,0 kW
II 1,2 kW 2,0 kW 3,0 kW

Temperaturę pomieszczenia można regulować za pomocą nastawnego regulatora elektronicznego.

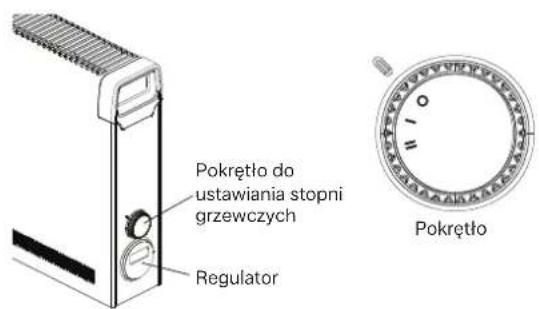

Pokrętło do ustawiania stopni grzewczych Regulator Pokrętło

5. Opis regulatora

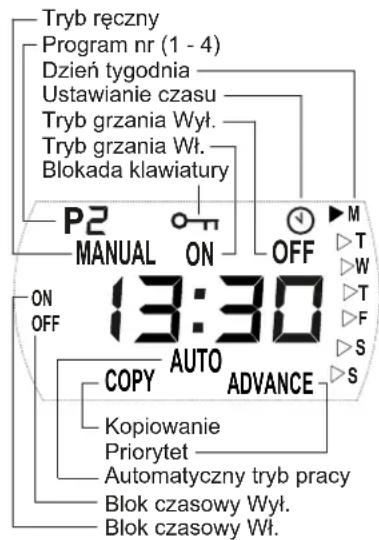

5.1. Jednostka obsługowa

Urządzenie grzewcze wyposażono w nastawny regulator elektroniczny, składający się z wyświetlacza, czerwonej diody świetlnej (LED) i pięciu przycisków. Jednostka obsługowa umieszczona jest z boku po prawej stronie.

Na wyświetlaczu wskazywane są ustawione funkcje i wartości.

Dioda LED świeci czerwono przy włączonym ogrzewaniu.

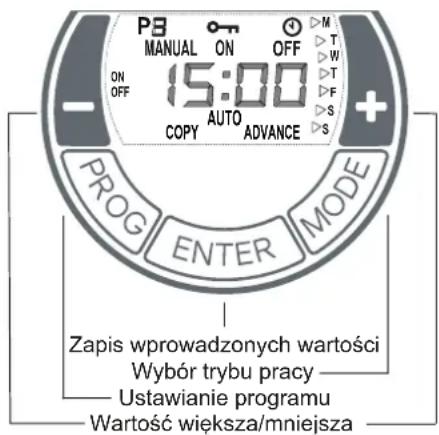

Tryb ręczny Program nr (1 - 4) Dzień tygodnia Ustawianie czasu Tryb grzania Wył. Tryb grzania Wł. Blokada klawiatury P2 MANUAL ON OFF M ON OFF 13:30 AUTO ADVANCE COPY COPY Kopiowanie Priorytet Automatyczny tryb pracy Blok czasowy Wył. Blok czasowy Wł.

P3 MANUAL ON OFF ▷M ON OFF 15:00 ▷T OFF ▷W AUTO ▷F COPY ADVANCE ▷S + + PROG ENTER MODE Zapis wprowadzonych wartości Wybór trybu pracy Ustawianie programu Wartość większa/mniejsza

5.2. Funkcje przycisków

MODE

■ Praca automatyczna (program tygodniowy)
■ Tryb ręczny WŁ.
■ Tryb ręczny WYŁ.

ENTER

Zapis wprowadzonych wartości.

PROG

Program tygodniowy, ustawienie czasu zegarowego.

Przyciski +/-

Służą do nawigacji w menu i zmiany wartości nastaw.

5.3. Uruchomienie

5.3.1. Ustawianie czasu i dnia tygodnia

W celu ustawienia czasu i dnia tygodnia wykonać następujące czynności:

Dotknąć i przytrzymać przycisk PROG przez trzy sekundy. Pojawia się symbol zegara. Miga wskazanie godzin.
Ustawić godzinę przyciskami +/-. Nacisnąć przycisk ENTER. Miga wskazanie minut.
Ustawić minuty przyciskami +/-. Nacisnąć przycisk ENTER. Miga dzień tygodnia.
Ustawić dzień tygodnia przyciskami +/-. Nacisnąć przycisk ENTER. Symbol zegara gaśnie. Ustawianie jest zakończone.

5.4. Obstuga

5.4.1. Wybór trybu pracy

Dotknięcie przycisku MODE powoduje zmianę trybu pracy między MANUAL ON, MANUAL OFF i AUTO.

MANUAL ON

■ Włączony ręczny tryb grzania.
Zmieniające się wskazanie zadanej temperatury pomieszczenia i aktualnego czasu.
Zadawanie temperatury pomieszczenia odbywa się za pomocą przycisków +/-

MANUAL OFF

■ Wyłączony tryb grzania.
■ Wskazanie aktualnego czasu.
Zadawanie temperatury pomieszczenia nie jest możliwe.

WSKAZÓWKA

W trybie pracy MANUAL OFF aktywna jest ochrona przed mrozem. Jeśli temperatura pomieszczenia spadnie do wartości 5°C lub niżej, urządzenie grzewcze zostaje automatycznie włączone.

AUTO

Uaktywniona praca automatyczna (program tygodniowy).
Zmieniające się wskazanie zadanej temperatury pomieszczenia i aktualnego czasu.
■ Praca urządzenia w trybie grzania odbywa się w zadanych blokach czasowych dla WŁ. i WYŁ.
Zadawanie temperatury pomieszczenia odbywa się za pomocą przycisków +/-

Fabrycznie nie zadano bloków czasowych. W razie potrzeby powinien je ustawić użytkownik.

WSKAZÓWKA

W bloku czasowym WYŁ. włączona jest fabrycznie ochrona przed mrozem. Jeśli temperatura pomieszczenia spadnie do wartości 5°C lub niżej, urządzenie grzewcze zostaje automatycznie włączone.

5.4.2. Praca automatyczna (program tygodniowy)

WSKAZÓWKA

Przy dłuższym użytkowaniu zaleca się użycie trybu pracy AUTO w celu obniżenia kosztów eksploatacji.

Dostępne są cztery bloki czasowe dziennie. Można je indywidualnie dostosować dla każdego dnia tygodnia.

■ Wybrać tryb pracy AUTO, dotykając przycisku MODE.
Dotknąć przycisku PROG. Wskazanie DNIA TYGODNIA miga.

Kolejność od góry do dołu:

M = poniedziałek, T = czwartek, S = sobota, T = wtorek, F = piątek, S = niedziela.

W = środa,

13:30 PROG ENTER MODE

■ Wybrać dzień tygodnia przyciskami +/-

Ustalanie bloku czasowego WŁ.

Dotknąć przycisku ENTER. Pojawia się wskazanie P1 (program 1) i ON. Miga wskazanie godzin.
Ustawić godzinę przyciskami +/-. Dotknąć przycisku ENTER. Miga wskazanie minut.
■ Ustawić minuty przyciskami +/- (w krokach co 10 minut).

Ustalanie bloku czasowego WYŁ.

Dotknąć przycisku ENTER. Pojawia się wskazanie P1 (program 1) i OFF. Miga wskazanie godzin.
Ustawić godzinę przyciskami +/-. Dotknąć przycisku ENTER. Miga wskazanie minut.
■ Ustawić minuty przyciskami +/-

Zadawanie temperatury

Dotknąć przycisku ENTER. Pojawia się wskazanie temperatury.
■ Ustawić zadaną temperaturę przyciskami +/-
Dotknąć przycisku ENTER. Pojawia się wskazanie P2 (program 2) i ON. Miga wskazanie godzin.

Programy P2, P3 i P4 można ustawić w ten sam sposób.

WSKAZÓWKA

W celu wyjścia z programu przed czasem dotknąć przycisku PROG.

Kopiowanie programów

Aby skopiować nowo ustawione programy P1–P4 na kolejne dni, postępować jak niżej.

Po ustawieniu zadanej temperatury dotknąć i przytrzymać przycisk ENTER do chwili pojawienia się wskazania COPY.

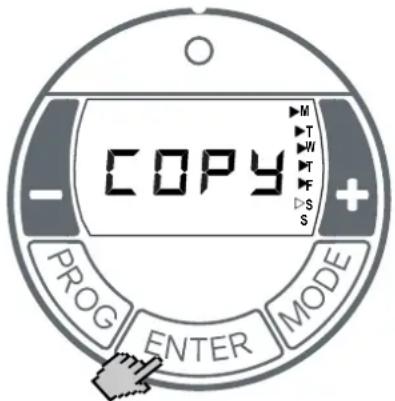

COPY PROG ENTER MODE

Przyciskiem + wybrać kolejne dni tygodnia. Wybrane dni tygodnia zostają oznaczone trwale wyświetlanym trójkątem. Na ilustracji u góry wybrano dni od poniedziałku do piątku. Wybór dni tygodnia usunąć przyciskiem -.
Dotknąć przycisku ENTER. Nastąpi zapis ustawień. Wskazanie COPY miga trzykrotnie. Ustawianie jest zakończone.

5.4.3. Ochrona przed mrozem

W trybie pracy MANUAL OFF oraz w trybie pracy Auto (blok czasowy WYŁ.) aktywna jest ochrona przed mrozem. Jeśli temperatura pomieszczenia spadnie do wartości 5°C lub niżej, urządzenie grzewcze zostaje automatycznie włączone.

5.4.4. Rozruch adaptatywny

Funkcja ta przy pracy w trybie automatycznym (program tygodniowy) zapewnia uzyskanie ustawionej temperatury pomieszczenia dokładnie na początku czasu włączenia.

Przykład:

W menu timera dla godziny 07:00 zadano temperaturę pomieszczenia 22°C. Obecna temperatura pomieszczenia wynosi 17°C. Urządzenie grzewcze włączy się odpowiednio wcześniej, aby osiągnięcie zadanej temperatury pomieszczenia 22°C nastąpiło o godzinie 07:00.

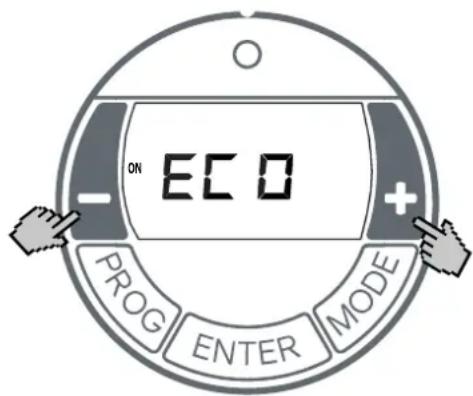

ON ECO PROG ENTER MODE

■ Przyciskiem MODE wybrać tryb pracy AUTO.
Dotknąć i przytrzymać przyciski + i - przez trzy sekundy.
■ Pojawia się wskazanie ECO.
■ Aktywowanie/dezaktywowanie funkcji przyciskami +/-: ON = rozruch adaptatywny aktywowany, OFF = rozruch adaptatywny dezaktywowany.
Dotknąć przycisku ENTER. Następuje zapis ustawienia.

5.5. Opcje

5.5.1. Blokada przycisków

Tą funkcją można zablokować elementy obsługowe.

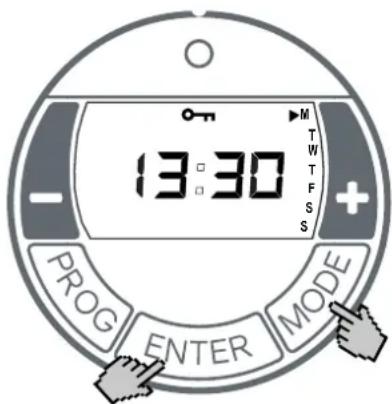

13:30 PROG ENTER MODE

Dotknąć i przytrzymać przyciski ENTER i MODE przez jedną sekundę.
■ Na wyświetlaczu pojawi się symbol BLOKADY.
■ W celu odblokowania ponownie dotknąć i przytrzymać jednocześnie przyciski ENTER i MODE.

WSKAZÓWKA

Jeżeli blokada przycisków jest aktywna, nie można wprowadzać żadnych ustawień.

5.5.2. Wyprzedzenie

W trybie automatycznym można wybrać przed czasem następny blok czasowy. Ustawiony blok czasowy zmienia się wówczas z WYŁ. na WŁ. i odwrotnie.

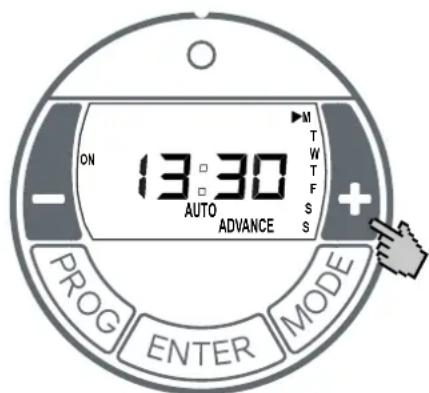

ON 13:30 AUTO ADVANCE PROG ENTER MODE M T W T F S +

Dotknąć i przytrzymać przycisk + przez trzy sekundy. Miga wskazanie ADVANCE (WYPRZEDZENIE).
■ Wskazanie pracy po lewej stronie na wyświetlaczu zmienia się z OFF na ON lub odwrotnie.

Dezaktywacja funkcji WYPRZEDZENIE

Dotknąć przycisku -. Wskazanie ADVANCE gaśnie.

6. Zabezpieczenie przed przeciążeniem

Dla bezpieczeństwa użytkownika urządzenie grzewcze jest wyposażone w zabezpieczenie przed przeciążeniem. W przypadku zakłócenia krążenia powietrza (np. wskutek zasłonięcia kratki wentylacyjnej) następuje automatyczne wyłączenie urządzenia.

W takiej sytuacji należy na kilka minut przerwać zasilanie elektryczne urządzenia grzewczego (wyłączyć bezpiecznik), aby urządzenie mogło dostatecznie ostygnąć.

Przed ponownym uruchomieniem urządzenia usunąć przyczyny zadziałania zabezpieczenia przed przeciążeniem.

7. Konserwacja

Przed konserwacją należy odłączyć urządzenie od sieci i odczekać do jego ostygnięcia.

Zewnętrzną część można czyścić miękką, wilgotną ściereczką. Nie należy stosować proszków do czyszczenia ani politur do mebli, ponieważ mogą one uszkodzić powierzchnię.

Nagromadzony kurz można usunąć z urządzenia od zewnątrz za pomocą odkurzacza.

8. Usterki

Jeżeli urządzenie grzewcze nie oddaje ciepła, należy sprawdzić następujące punkty:

■ Ustawiony stopień grzewczy?
Czy regulator jest ustawiony na wymaganą temperaturę?
■ Aktywne zabezpieczenie przed przeciążeniem, patrz rozdział 5.
■ Włączony bezpiecznik w rozdzielni?

Jeśli nie można usunąć usterki, należy skontaktować się ze specjalistycznym sprzedawcą artykułów elektrycznych. Podać przy tym typ urządzenia, numer produktu (nr E) oraz datę produkcji (FD). Te informacje znajdują się na tabliczce znamionowej.

9. Gwarancja

Na ten produkt udzielamy na okres 2 lat gwarancji zgodnej z naszymi warunkami gwarancyjnymi.

10. Recykling

Urządzenia nie wolno wyrzucać do odpadów domowych. Po zakończeniu okresu użytkowania należy oddać urządzenie w dostępnych punktach zbiórki.

11. Dane techniczne

Kod zamówieniowy		Jednostka	DX 512E DX 5	20E DX 530E
Napięcie zasilania 1/N/PE 230-240 V ~ 50 Hz
Pobór mocy kW 1,2 2,0 3,0
Klasa ochronności I, z przewodem ochronnym
Stopień ochrony IP20
Stopnie grzewcze kW 0,8 / 1,2	1,2 / 2,0	2,0	/ 3,0
Oddawanie ciepła
Znamionowy wydatek ciepła Pnom	kW 1,2 2,0 3,0
Minimalny wydatek ciepła (wartość orientacyjna)	Pmin.	kW 0,8	1,2 2,0
Maksymalny ciągły wydatek ciepła	Pmaks., c	kW 1,2	2,0 3,0
Dodatkowe zużycie prądu
Przy znamionowym wydatku ciepła	Elmaks.	W	0,5	0,5	0,5
Przy minimalnym wydatku ciepła	Elmin.	W	0,5	0,5	0,5
W trybie gotowości	elSB	W	0,5	0,5	0,5
Typ oddawania ciepła / regulacja temperatury pomieszczenia
Elektroniczny regulator temperatury pomieszczenia z programem tygodniowym i adaptatywną regulacją początku ogrzewania		°C	5-30
Wymiary szerokość x wysokość x głębokość (z uchwytem sciennym / bez uchwytu sciennego)		mm	585 × 383 × 123 / 104		710 × 383 × 123 / 104
Masa		kg	3,8 3,8 4,5
