INSTRUKCJA OBSŁUGI RCBC-12V2 Royal Catering

Opisparametru	Wartośćparametru
Nazwaproduktu	KUTER-WILK
Model	RCBC-5	RCBC-8	RCBC-5V2	RCBC-8V2	RCBC-12V2	RCBC-18V2
Napięciezasilania [V~] /Częstotliwość[Hz]	230/50
Mocznamionowa[W]	800 1500 2200
Klasa ochronyIP	IP23
Wymiary(Szerokość /Głębokość /Wysokość)[mm]	270x340x550	270x340x610	270x340x550	270x340x610	310x385x650	310x385x730
Ciężar [kg]	20.3	20.7	21.0	21.3	27.0	27.5
Pojemność [L]	5	8	5	8	12	18
Prędkośćpracy[obr/min]	1500		1550-2800		1550-2200

1. Ogólny opis

Instrukcja przeznaczona jest do pomocy w bezpiecznym i niezawodnym użytkowaniu. Produkt jest zaprojektowany i wykonany ściśle według wskazań technicznych przy użyciu najnowszych technologii i komponentów oraz przy zachowaniu najwyższych standardów jakości.

PRZED PRZYSTĄPIENIEM DO PRACY NALEŻY DOKŁADNIE PRZECZYTAĆ I ZROZUMIEĆ NINIEJSZĄ INSTRUKCJĘ.

Dla zapewnienia długiej i niezawodnej pracy urządzenia należy dbać o jego prawidłową obsługę oraz konserwację zgodnie ze wskazówkami zawartymi w tej instrukcji. Dane

techniczne i specyfikacje zawarte w tej instrukcji obsługi są aktualne. Producent zastrzega sobie prawo dokonywania zmian związanych z podwyższeniem jakości. Uwzględniając postęp techniczny i możliwość ograniczenia hałasu, urządzenie zaprojektowano i zbudowano tak, aby ryzyko jakie wynika z emisji hałasu ograniczyć do najniższego poziomu.

Objaśnienie symboli

	Produkt spełnia wymagania odpowiednich norm bezpieczeństwa.
	Przed użyciem należy zapoznać się z instrukcją.
	Produkt podlegający recyklingowi.
	UWAGA! lub OSTRZEŻENIE! lub PAMIĘTAJ! opisująca daną sytuację (ogólny znak ostrzegawczy).
	Stosować osłonę.
	UWAGA! Ostrzeżenie przed porażeniem prądem elektrycznym!
	UWAGA! Wirujące elementy!
	Do użytku tylko wewnątrz pomieszczeń.
	Przed czyszczeniem, konserwacją lub naprawą odłączyć wtyczkę od sieci elektrycznej!

Instrukcją oryginalną jest niemiecka wersja instrukcji. Pozostałe wersje językowe są tłumaczeniami z języka niemieckiego.

2. Bezpieczeństwo użytkowania

UWAGA! Przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa oraz wszystkie instrukcje. Niezastosowanie się do ostrzeżeń i instrukcji może spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała lub śmierć.

Termin „urządzenie” lub „produkt” w ostrzeżeniach i w opisie instrukcji odnosi się do KUTER-WILK.

2.1. Bezpieczeństwo elektryczne

a) Wtyczka urządzenia musi pasować do gniazda. Nie modyfikować wtyczki w jakikolwiek sposób. Oryginalne wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem.

b) Unikać dotykania uziemionych elementów, takich jak rury, grzejniki, piece i lodówki. Istnieje zwiększone ryzyko porażenia prądem, jeśli ciało jest uziemione i dotyka urządzenia narażonego na bezpośrednie działanie deszczu, mokrej nawierzchni i pracy w wilgotnym otoczeniu. Przedostanie się wody do urządzenia zwiększa ryzyko jego uszkodzenia oraz porażenia prądem.

c) Nie wolno dotykać urządzenia mokrymi lub wilgotnymi rękoma.

d) Nie należy używać przewodu w sposób niewłaściwy. Nigdy nie używać go do przenoszenia urządzenia lub do wyciągania wtyczki z gniazda. Trzymać przewód z dala od źródeł ciepła, oleju, ostrych krawędzi lub ruchomych części. Uszkodzone lub popłatane przewody zwiększają ryzyko porażenia prądem.

e) Zabrania się używania urządzenia, jeśli przewód zasilający jest uszkodzony lub nosi wyraźne oznaki zużycia. Uszkodzony przewód zasilający powinien być wymieniony przez wykwalifikowanego elektryka lub serwis producenta

f) Aby uniknąć porażenia prądem elektrycznym, nie należy zanurzać kabla, wtyczki ani samego urządzenia w wodzie lub innym płynie. Nie wolno używać urządzenia na mokrych powierzchniach.

g) Nie należy używać urządzenia w pomieszczeniach o bardzo dużej wilgotności / w bezpośrednim pobliżu zbiorników z woda!

h) Nie wolno dopuszczać do zamoczenia urządzenia. Ryzyko porażenia prądem!

2.2. Bezpieczeństwo w miejscu pracy

a) Utrzymywać porządek w miejscu pracy i dobre oświetlenie. Nieporządek lub złe oświetlenie może prowadzić do wypadków. Należy być przewidującym, obserwować co się robi i zachowywać rozsądek podczas używania urządzenia.

b) Nie używać urządzenia w strefie zagrożenia wybuchem, na przykład w obecności łatwopalnych cieczy, gazów lub pytów. Urządzenie wytwarzają iskry, mogące zapalić pył lub opary.

c) W razie stwierdzenia uszkodzenia lub nieprawidłowości w pracy urządzenia należy je bezzwłocznie wyłączyć i zgłosić to do osoby uprawnionej.

d) Naprawę produktu może wykonać wyłącznie serwis producenta. Nie wolno dokonywać napraw samodzielnie!

e) W przypadku zaprószenia ognia lub pożaru, do gaszenia urządzenia pod napięciem należy używać wyłącznie gaśnic proszkowych lub śniegowych (CO2).

f) Na stanowisku pracy nie mogą przebywać dzieci ani osoby nieupoważnione. (Nieuwaga może spowodować utratę kontroli nad urządzeniem.)

g) Zachować instrukcję użytkowania w celu jej późniejszego użycia. W razie, gdyby urządzenie miało zostać przekazane osobom trzecim, to wraz z nim należy przekazać również instrukcję użytkowania.

h) Elementy opakowania oraz drobne elementy montażowe należy przechowywać w miejscu niedostępnym dla dzieci.

i) Urządzenie trzymać z dala od dzieci i zwierząt.

j) W trakcie użytkowania tego urządzenia wraz z innymi urządzeniami należy zastosować się również do pozostałych instrukcji użytkowania.

Pamiętaj! należy chronić dzieci i inne osoby postronne podczas pracy urządzeniem.

2.3. Bezpieczeństwo osobiste

a) Niedozwolone jest obsługiwanie urządzenia w stanie zmęczenia, choroby, pod wpływem alkoholu, narkotyków lub leków, które ograniczają w istotnym stopniu zdolności obsługi urządzenia.

b) Maszyna nie jest przeznaczona do tego, by była użytkowana przez osoby (w tym dzieci) o ograniczonych funkcjach psychicznych, sensorycznych i umysłowych lub nieposiadające odpowiedniego doświadczenia i/lub wiedzy, chyba że są one nadzorowane przez osobę odpowiedzialną za ich bezpieczeństwo lub otrzymały od niej wskazówki dotyczące tego, jak należy obsługiwać maszynę.

c) Należy być uważnym, kierować się zdrowym rozsądkiem podczas pracy urządzeniem. Chwila nieuwagi podczas pracy, może doprowadzić do poważnych obrażeń ciała.

d) Aby zapobiegać przypadkowemu uruchomieniu upewnij się, że przełącznik jest w pozycji wyłączonej przed podłączeniem do źródła zasilania.

e) Nie należy przeceniać swoich możliwości. Utrzymywać balans i równowagę ciała przez cały czas pracy. Umożliwia to lepszą kontrolę nad urządzeniem w nieoczekiwanych sytuacjach.

f) Urządzenie nie jest zabawką. Dzieci powinny być pilnowane, aby nie bawiły się urządzeniem.

2.4. Bezpieczne stosowanie urządzenia

a) Nie należy przeciązać urządzenia. Używać narzędzi odpowiednich do danego zastosowania. Prawidłowo dobrane urządzenie wykona lepiej i bezpieczniej pracę dla którego zostało zaprojektowane.

b) Nie należy używać urządzenia, jeśli przełącznik ON/OFF nie działa sprawnie (nie załącza i nie wyłącza się). Urządzenia, które nie mogą być kontrolowane za pomocą przełącznika są niebezpieczne, nie mogą pracować i muszą zostać naprawione.

c) Przed przystąpieniem do regulacji, wymiany osprzętu lub odłożeniem narzędzia należy wyciągnąć wtyczkę z gniazda. Taki środek zapobiegawczy zmniejsza ryzyko przypadkowego uruchomienia.

d) Nieużywane urządzenia należy przechowywać w miejscu niedostępnym dla dzieci oraz osób nieznających urządzenia lub tej instrukcji obsługi. Urządzenia są niebezpieczne w rękach niedoświadczonych użytkowników.

e) Utrzymywać urządzenie w dobrym stanie technicznym. Sprawdzać przed każdą pracą czy nie posiada uszkodzeń ogólnych lub związanych z elementami ruchomymi (pęknięcia części i elementów lub wszelkie inne warunki, które mogą mieć wpływ na bezpieczne działanie urządzenia). W przypadku uszkodzenia, oddać urządzenie do naprawy przed użyciem.

f) Naprawa oraz konserwacja urządzeń powinna być wykonywana przez wykwalifikowane osoby przy użyciu wyłącznie oryginalnych części zamiennych. Zapewni to bezpieczeństwo użytkowania.

g) Aby zapewnić zaprojektowaną integralność operacyjną urządzenia, nie należy usuwać zainstalowanych fabrycznie ośłon lub odkręcać śrub.

h) Przy transportowaniu i przenoszeniu urządzenia z miejsca magazynowania do miejsca użytkowania należy uwzględnić zasady bezpieczeństwa i higieny pracy przy ręcznych pracach transportowych obowiązujących w kraju, w którym urządzenia są użytkowane.

i) Należy unikać sytuacji, gdy urządzenie podczas pracy, zatrzymuje się pod wpływem dużego obciążenia. Może spowodować to przegrzanie się elementów napędowych i w konsekwencji uszkodzenie urządzenia.

j) Nie wolno dotykać części lub akcesoriów ruchomych, chyba że urządzenie zostało odłączone od zasilania.

k) Zabrania się przesuwania, przestawiania i obracania urządzenia będącego w trakcie pracy.

I) Nie należy pozostawiać włączonego urządzenia bez nadzoru.
m) Należy regularnie czyścić urządzenie, aby nie dopuścić do trwałego osadzenia się zanieczyszczeń.
n) Podana wartość emisji drgań jest zmierzona przy użyciu standardowych metod pomiarowych. Wartość emisji drgań może ulec zmianie przy używaniu urządzenia w innych warunkach otoczenia.
o) Urządzenie nie jest zabawką. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez nadzoru osoby dorosłej.
p) Zabrania się ingerowania w konstrukcję urządzenia celem zmiany jego parametrów lub budowy.
q) Trzymać urządzenia z dala od źródeł ognia i ciepła.
r) Nie należy przeciązać urządzenia.
s) Nie wolno zasłaniać otworów wentylacyjnych urządzenia!
t) Urządzenie nie jest przeznaczone do szatkowania twardych produktów spożywczych, takich jak produkty głęboko zamrożone lub kości.
u) W celu zapobiegania skaleczeniom należy zawsze zachować ostrożność podczas wykonywania prac związanych z konserwacją urządzenia, a w szczególności tarczy tnących. Nigdy nie używać gołych rąk do oczyszczania ostrzy.
v) Trzymać ręce z dala od ostrzy oraz otworów przez które podaje się produkty do rozdrobnienia podczas pracy urządzenia. Nigdy nie wkładać rąk do misy, gdy zainstalowane są ostrza, bez względu na to, czy urządzenie pracuje, czy nie.
w) Nigdy nie używać urządzenia bez zamontowanej pokrywy misy oraz ostrza.
x) Zawsze upewnić się, że ostrze zostało zainstalowane we właściwej pozycji.

⚠️UWAGA! Pomimo iż urządzenie zostało zaprojektowane tak aby było bezpieczne, posiadało odpowiednie środki ochrony oraz pomimo użycia dodatkowych elementów zabezpieczających użytkownika, nadal istnieje niewielkie ryzyko wypadku lub odniesienia obrażeń w trakcie pracy z urządzeniem. Zaleca się zachowanie ostrożności i rozsądku podczas jego użytkowania.

3. Zasady użytkowania

Urządzenie przeznaczone jest do mechanicznego rozdrabniania produktów spożywczych.

Odpowiedzialność za wszelkie szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem ponosi użytkownik.

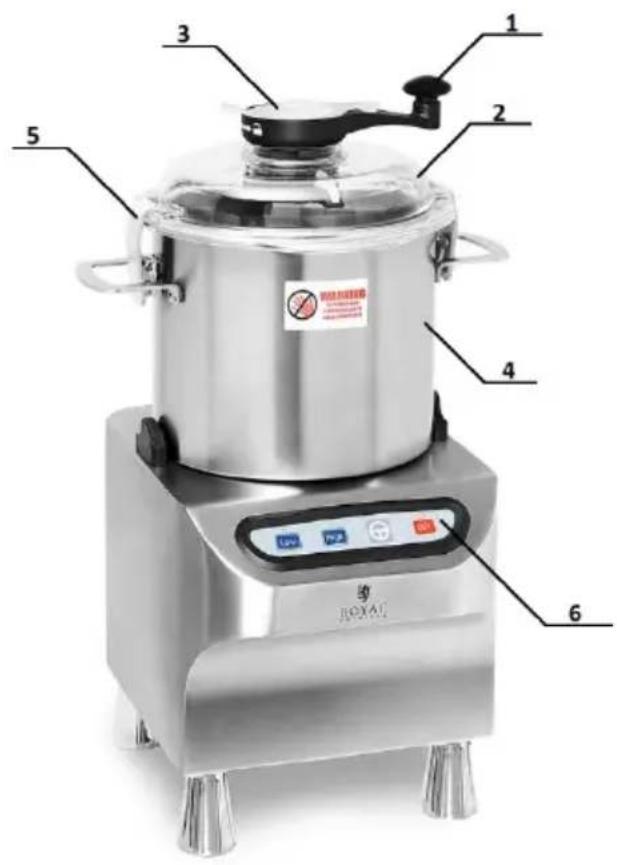

3.1. Opis urządzenia

1 2 3 4 5 6

1 – Ramię rozdrabniacza
2 – Pokrywa misy
3 – Gumowa pokrywa
4 - Misa
5 – Zapięcie pokrywy
6- Panel sterowania

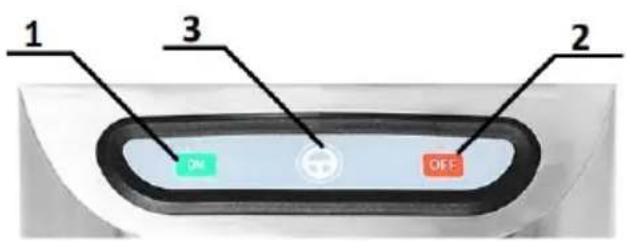

Panel sterowania urządzenia RCBC-5, RCBC-8

1 3 2 ON OFF

1 – Przycisk włączenia maszyny „ON”
2 – Przycisk wyłączenia maszyny „OFF”
3 – Funkcja Puls (intensywne cięcie)

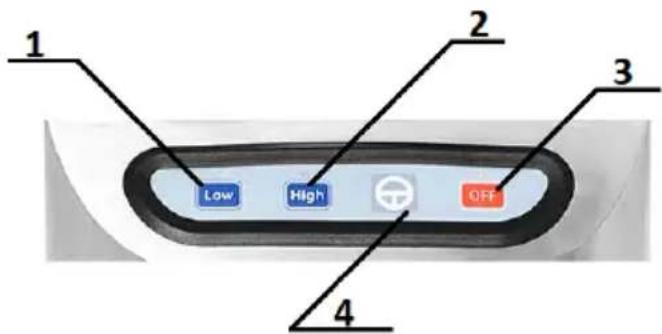

Panel sterowania urządzenia RCBC-8V2, RCBC-5V2, RCBC-18V2, RCBC-12V2

1 – Zmniejszenie prędkości pracy urządzenia
2 – Zwiększenie prędkości pracy urządzenia
3 – Przycisk wyłączenia maszyny „OFF”
4 – Funkcja Puls (intensywne cięcie)

3.2. Przygotowanie do pracy

UMIEJSCOWIENIE URZĄDZENIA

Temperatura otoczenia nie może przekraczać 40°C a wilgotność względna nie powinna przekraczać 85%. Urządzenie należy ustawić w sposób zapewniający dobrą cyrkulację powietrza. Należy utrzymać minimalny odstęp 10 cm od każdej ściany urządzenia. Urządzenie należy trzymać z dala od wszelkich gorących powierzchni. Urządzenie należy zawsze użytkować na równej, stabilnej, czystej, ognioodpornej i suchej powierzchni i poza zasięgiem dzieci oraz osób ograniczonych funkcjach psychicznych, sensorycznych i umysłowych. Urządzenie należy umiejscowić w taki sposób, by w dowolnej chwili można się było dostać do wtyczki sieciowej. Należy pamiętać o tym, by zasilanie urządzenia energią odpowiadało danym podanym na tabliczce znamionowej!

Przed pierwszym użyciem zdemontować wszystkie elementy i umyć je.

3.3. Praca z urządzeniem

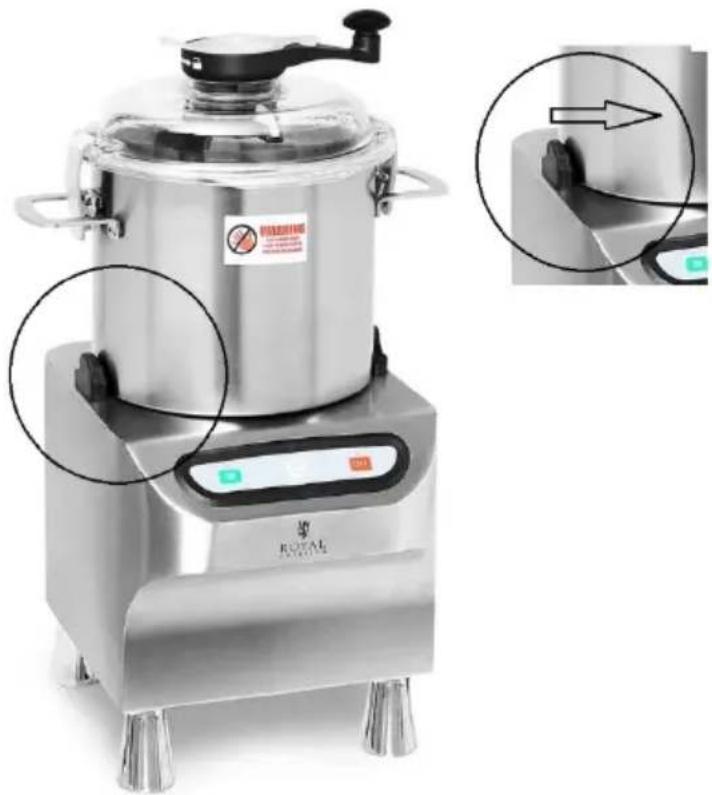

- Umieścić misę na dolnej podstawie oraz obrócić zgodnie z kierunkiem strzałki ukazanym na rysunku poniżej ( w przeciwnym kierunku do kierunku ruchu wskazówek zegara).

- Podłączyć przewód zasilający do gniazda elektrycznego.

- Odblokować zapięcia pokrywy misy.

- Unieść pokrywę oraz napełnić misę produktem spożywczym, następnie zamknąć. Napełnianie misy może następować również poprzez zdjęcie gumowej pokrywy ramienia.

- W przypadku modeli RCBC-5, RCBC-8, w celu uruchomienia urządzenia nacisnąć przycisk „ON”. Kontrolna lampka włącznika zaświeci się.

- W przypadku modeli RCBC-8V2, RCBC-5V2, RCBC-18V2, RCBC-12V2 uruchomienie urządzenia następuje poprzez wybór prędkości pracy urządzenia „Low” lub „High”. Kontrolna lampka włącznika zaświeci się.

- Istnieje możliwość wyboru funkcji Puls do intensywnego cięcia. Przycisk ten służy również do rozpoczęcia pracy urządzenia.

- Po zakończeniu pracy należy nacisnąć przycisk „OFF”, odłączyć przewód zasilający oraz wyczyścić maszynę.

UWAGA: Jeśli podczas pracy ramię maszyny zostanie uniesione powyżej bezpiecznej odległości lub jeśli pokrywa misy zostanie odbezpieczona, urządzenie automatycznie zatrzyma się.

UWAGA: Zaleca się napełnianie misy do objętości, która nie jest niższa od poziomu ostrzy. Napełnianie powyżej 2/3 objętości jest niewskazane. Brak produktu do rozdrobnienia prowadzić będzie do drgań maszyny. Zaleca się

rozdrobnienie większych części produktów spożywczych na mniejsze przed włożeniem do urządzenia.

UWAGA: Nieuzupełniona misa urządzenia spowoduje, że maszyna nie ie pracować dłużej niż 30 min.

3.4. Czyszczenie i konserwacja

a) Przed każdym czyszczeniem, regulacją, wymianą osprzętu, a także jeżeli urządzenie nie jest używane, należy wyciągnąć wtyczkę sieciową i całkowicie ochłodzić urządzenie.

- Odczekać, aż wirujące elementy zatrzymają się.

b) Przed każdym czyszczeniem, a także jeżeli urządzenie nie jest używane, należy wyciągnąć wtyczkę sieciową.

c) Do czyszczenia powierzchni należy stosować wyłącznie środki niezawierające substancji żrácych.

d) Do czyszczenia urządzenia wolno stosować tylko łagodne środki czyszczące przeznaczone do czyszczenia powierzchni mających styczność z żywnością.

e) Po każdym czyszczeniu wszystkie elementy należy dobrze wysuszyć, zanim urządzenie zostanie ponownie użyte.

f) Urządzenie należy przechowywać w suchym i chłodnym miejscu chronionym przed wilgocią i bezpośrednim promieniowaniem słonecznym.

g) Zabrania się spryskiwania urządzenia strumieniem wody lub zanurzania urządzenia w wodzie.

h) Należy pamiętać, aby przez otwory wentylacyjne znajdujące się w obudowie nie dostała się woda.

i) Otwory wentylacyjne należy czyścić pędzelkiem i sprężonym powietrzem.

j) Należy wykonywać regularne przeglądy urządzenia pod kątem jego sprawności technicznej oraz wszelkich uszkodzeń.

k) Do czyszczenia należy używać miękkiej, wilgotnej ściereczki.

I) Do czyszczenia nie wolno używać ostrych i/lub metalowych przedmiotów (np. drucianej szczotki lub metalowej łopatki) ponieważ mogą one uszkodzić powierzchnię materiału, z którego wykonane jest urządzenie.

m) Nie czyścić urządzenia substancja o odczynie kwasowym, środkami przeznaczenia medycznego, rozcieńczalnikami, paliwem, olejami lub innymi substancjami chemicznymi może to spowodować uszkodzenie urządzenia.

USUWANIE ZUŻYTYCH URZĄDZEŃ.

Po zakończeniu okresu użytkowania nie wolno usuwać niniejszego produktu poprzez normalne odpady komunalne, lecz należy go oddać do punktu zbiórki i recyklingu urządzeń elektrycznych i elektronicznych. Informuje o tym symbol,

umieszczony na produkcie, instrukcji obsługi lub opakowaniu. Zastosowane w urządzeniu tworzywa nadają się do powtórnego użycia zgodnie z ich oznaczeniem. Dzięki powtórnemu użyciu, wykorzystaniu materiałów lub innym formom wykorzystania zużytych urządzeń wnoszą Państwo istotny wkład w ochronę naszego środowiska.

Informacji o właściwym punkcie usuwania zużytych urządzeń udzieli Państwu lokalna administracja.

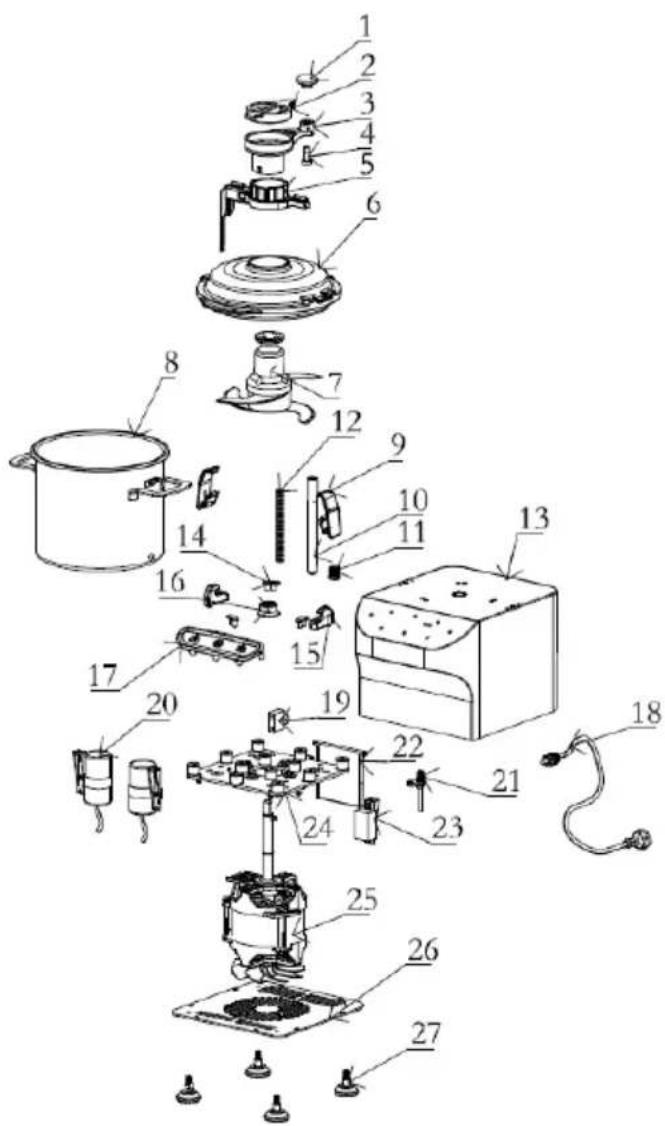

Rysunki złożeniowe:

Urządzenie RCBC-5, RCBC-8

Nazwa części	Opis
1	Nasadka ramienia
2	Gumowa pokrywa ramienia
3	Ramię rozdrabniacza
4	Śruba
5	Skrobak
6	Pokrywa misy
7	Ostrza
8	Misa
9	Zapięcie pokrywy misy
10	Pręt indukcyjny
11	Nakrętka
12	Sprężyna
13	Dolna podstawa
14	Podpora wspomagająca
15	Element blokady misy
16	Centralne gniazdo mocujące
17	Panel kontrolny
18	Przewód zasilający
19	Bezpiecznik przeciążenia
20	Kondensator
21	Mikroprzełącznik
22	Obwód elektryczny
23	Przełącznik odśrodkowy
24	Wspornik napędu

25	Napęd
26	Dolna płytka
27	Gumowe podstawy

Urządzenie RCBC-8V2, RCBC-5V2, RCBC-18V2, RCBC-12V2

Nazwa części	Opis
1	Nasadka ramienia
2	Gumowa pokrywa ramienia
3	Ramię rozdrabniacza
4	Śruba
5	Skrobak
6	Pokrywa misy
7	Ostrza
8	Misa
9	Zapięcie pokrywy misy
10	Pręt indukcyjny
11	Nakrętka
12	Sprężyna
13	Dolna podstawa
14	Podpora wspomagająca
15	Element blokady misy
16	Centralne gniazdo mocujące
17	Panel kontrolny
18	Przewód zasilający
19	Bezpiecznik przeciążenia
20	Kondensator
21	Mikroprzełącznik
22	Transduktor i Obwód elektryczny
23	Wspornik napędu
24	Napęd
25	Dolna płytka
26	Gumowe podstawy

Produkty elektryczne i elektroniczne po zakończeniu okresu eksploatacji wymagają segregacji i oddania ich do wyznaczonego punktu odbioru. Nie wolno wyrzucać produktów elektrycznych razem z odpadami gospodarstwa domowego. Zgodnie z dyrektywą WEEE 2012/19/UE obowiązującą w Unii Europejskiej, urządzenia elektryczne i elektroniczne wymagają segregacji i utylizacji w wyznaczonych miejscach. Dbając o prawidłową utylizację, przyczyniasz się do ochrony zasobów naturalnych i zmniejszasz negatywny wpływ oddziaływania na środowisko, człowieka i otoczenie. Zgodnie z krajowym prawodawstwem, nieprawidłowe usuwanie odpadów elektrycznych i elektronicznych może być karane!

ul. Nowy Kisielin – Innowacyjna 7 66-002 Zielona Góra | Poland, EU
