INSTRUKCJA OBSŁUGI SWG-EMP 30L180 Stamos

Niniejsza instrukcja obsługi została przetłumaczona dla wygody użytkownika przy użyciu tłumaczenia maszynowego. Podjęto rozsądne wysiłki, aby zapewnić dokładnie tłumaczenie; jednak żadne automatyczne tłumaczenie nie jest doskonałe, ani nie ma na celu zastąpienia ludzkich tłumaczy. Oficjalną instrukcją obsługi jest wersja angielska. Wszelkie rozbieżności lub różnice powstałe w tłumaczeniu nie są wiążące i nie mają skutków prawnych dla celów zgodności lub egzekwowania przepisów. Jeśli pojawią się jakiekolwiek pytania związane z dokładnością informacji zawartych w instrukcji obsługi, należy zapoznać się z angielską wersją tych treści, która jest wersją oficjalną.

Dane techniczne

Opis parametru	Wartość parametru
Nazwa produktu	Podnośnik ręczny akumulatorowy
Model	SWG-EMP30L180	SWG-EMP30S180	SWG-EMP50L300	SWG-EMP50S300
Bateria	DC 14.8V / 1500 mAh
Maksymalny udźwig [kg]	30		50
Siła odrywania [kg]	172		284
Wymiary [szerokość x głębokość x wysokość; mm]	550 x 170 x 70	170 x 230 x 65	580 x 170 x 70	250 x 170 x 65
Waga [kg]	2	1.8	3	2.8

1. Ogólny opis

Instrukcja przeznaczona jest do pomocy w bezpiecznym i niezawodnym użytkowaniu. Produkt jest zaprojektowany i wykonany ściśle według wskazań technicznych przy użyciu najnowszych technologii i komponentów oraz przy zachowaniu najwyższych standardów jakości.

PRZED PRZYSTĄPIENIEM DO PRACY NALEŻY DOKŁADNIE PRZECZYTAĆ I ZROZUMIEĆ NINIEJSZĄ INSTRUKCJĘ.

Dla zapewnienia długiej i niezawodnej pracy urządzenia należy dbać o jego prawidłową obsługę oraz konserwację zgodnie ze wskazówkami zawartymi w tej instrukcji. Dane techniczne i specyfikacje zawarte w tej instrukcji obsługi są aktualne. Producent zastrzega sobie prawo dokonywania zmian związanych z podwyższeniem jakości. Uwzględniając postęp techniczny i możliwość ograniczenia hałasu, urządzenie zaprojektowano i zbudowano tak, aby ryzyko jakie wynika z emisji hałasu ograniczyć do najniższego poziomu.

Objaśnienie symboli

Produkt spełnia wymagania odpowiednich norm bezpieczeństwa.

Przed użyciem należy zapoznać się z instrukcją.

Produkt podlegający recyklingowi.

UWAGA! lub OSTRZEŻENIE! lub PAMIĘTAJ! opisująca daną sytuację (ogólny znak ostrzegawczy).

Założyć okulary ochronne.

UWAGA! Ostrzeżenie przed porażeniem prądem elektrycznym!

UWAGA! Niebezpieczeństwo zgniecenia dłoni!

Urządzenia II klasy ochronności z izolacją podwójną.

Do użytku tylko wewnątrz pomieszczeń.

UWAGA! Ilustracje w niniejszej instrukcji obsługi mają charakter poglądowy i w niektórych szczegółach mogą różnić się od rzeczywistego wyglądu produktu.

2. Bezpieczeństwo użytkowania

UWAGA! Przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa oraz wszystkie instrukcje. Niezastosowanie się do ostrzeżeń i instrukcji może spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała lub śmierć.

Termin „urządzenie” lub „produkt” w ostrzeżeniach i w opisie instrukcji odnosi się do:

Podnośnik ręczny akumulatorowy

2.1. Bezpieczeństwo elektryczne

UWAGA: Do zasad „bezpieczeństwa elektrycznego” należy stosować się, gdy urządzenie zasilane jest z sieci elektrycznej.

a) Wtyczka urządzenia musi pasować do gniazda. Nie modyfikować wtyczki w jakikołwiek sposób. Oryginalne wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem.
b) Unikać dotykania uziemionych elementów, takich jak rury, grzejniki, piece i lodówki. Istnieje zwiększone ryzyko porażenia prądem, jeśli ciało jest uziemione i dotyka urządzenia narażonego na bezpośrednie działanie deszczu, mokrej nawierzchni i pracy w wilgotnym otoczeniu. Przedostanie się wody do urządzenia zwiększa ryzyko jego uszkodzenia oraz porażenia prądem.
c) Nie wolno dotykać urządzenia mokrymi lub wilgotnymi rękoma.
d) Nie należy używać przewodu w sposób niewłaściwy. Nigdy nie używać go do przenoszenia urządzenia lub do wyciągania wtyczki z gniazda. Trzymać przewód z dala od źródeł ciepła, oleju, ostrych krawędzi lub ruchomych części. Uszkodzone lub poplątane przewody zwiększają ryzyko porażenia prądem.
e) W przypadku pracy urządzeniem na zewnątrz, należy użyć przedłużacza przeznaczonego do użytku na zewnątrz. Użycie przedłużacza przeznaczonego do użytku na zewnątrz zmniejsza ryzyko porażenia prądem.
a) Jeśli nie można uniknąć używania urządzenia w środowisku wilgotnym, należy stosować wyłącznik różnicowo-prądowy (RCD). Używanie RCD zmniejsza ryzyko porażenia prądem.
b) Zabrania się używania urządzenia, jeśli przewód zasilający jest uszkodzony lub nosi wyraźne oznaki zużycia. Uszkodzony przewód zasilający powinien być wymieniony przez wykwalifikowanego elektryka lub serwis producenta
c) Aby uniknąć porażenia prądem elektrycznym, nie należy zanurzać kabla, wtyczki ani samego urządzenia w wodzie lub innym płynie. Nie wolno używać urządzenia na mokrych powierzchniach.

2.2. Bezpieczeństwo w miejscu pracy

a) Utrzymywać porządek w miejscu pracy i dobre oświetlenie. Nieporządek lub złę oświetlenie może prowadzić do wypadków. Należy być przewidującym, obserwować co się robi i zachowywać rozządek podczas używania urządzenia.
b) W razie wątpliwości czy urządzenia działa poprawnie, należy skontaktować się z serwisem producenta.
c) Naprawy urządzenia może wykonać wyłącznie serwis producenta. Nie wolno dokonywać napraw samodzielnie!
d) W przypadku zaprószenia ognia lub pożaru, do gaszenia urządzenia pod napięciem należy używać wyłącznie gaśnic proszkowych lub śniegowych (CO₂).

e) Należy regularnie sprawdzać stan naklejek z informacjami dotyczącymi bezpieczeństwa. W przypadku gdy, naklejki są nieczytelne należy je wymienić.
f) Zachować instrukcję użytkowania w celu jej późniejszego użycia. W razie, gdyby urządzenie miało zostać przekazane osobom trzecim, to wraz z nim należy przekazać również instrukcję użytkowania.
g) Urządzenie trzymać z dala od dzieci i zwierząt.
h) W trakcie użytkowania tego urządzenia wraz z innymi urządzeniami należy zastosować się również do pozostałych instrukcji użytkowania.

Pamiętać! Należy chronić dzieci i inne osoby postronne podczas pracy urządzeniem.

2.3. Bezpieczeństwo osobiste

a) Niedozwolone jest obsługiwanie urządzenia w stanie zmęczenia, choroby, pod wpływem alkoholu, narkotyków lub leków, które ograniczają w istotnym stopniu zdolności obsługi urządzenia.
b) Urządzenie nie jest przeznaczone do tego, by było użytkowane przez osoby (w tym dzieci) o ograniczonych funkcjach psychicznych, sensorycznych i umysłowych lub nieposiadające odpowiedniego doświadczenia i/lub wiedzy, chyba że są one nadzorowane przez osobę odpowiedzialną za ich bezpieczeństwo lub otrzymały od niej wskazówki dotyczące tego, jak należy obsługować urządzenie.
c) Urządzenie mogą obsługiwać osoby sprawne fizycznie, zdolne do jego obsługi i odpowiednio wyszkolone, które zapoznały się z niniejszą instrukcją oraz zostały przeszkolone w zakresie bezpieczeństwa i higieny pracy.
d) Należy używać środków ochrony osobistej wymaganych przy pracy urządzeniem wyszczególnionych w punkcie 1 objaśnienia symboli. Stosowanie odpowiednich, atestowanych środków ochrony osobistej zmniejsza ryzyko doznania urazu
e) Nie należy przeceniać swoich możliwości. Utrzymywać balans i równowagę ciała przez cały czas pracy. Umożliwia to lepszą kontrolę nad urządzeniem w nieoczekiwanych sytuacjach.
f) Urządzenie nie jest zabawką. Dzieci powinny być pilnowane, aby nie bawiły się urządzeniem.

2.4. Bezpieczne stosowanie urządzenia

a) Nie należy używać urządzenia, jeśli przełącznik ON/OFF nie działa sprawnie (nie załącza i nie wyłącza się). Urządzenia, które nie mogą być kontrolowane za pomocą przełącznika są niebezpieczne, nie mogą pracować i muszą zostać naprawione.
b) Przed przystąpieniem do regulacji, wymiany osprzętu, czyszczenia, konserwacji lub odłożeniem narzędzia należy wyłączyć urządzenie. Taki środek zapobiegawczy zmniejsza ryzyko przypadkowego uruchomienia.
c) Nieużywane urządzenia należy przechowywać w miejscu niedostępnym dla dzieci oraz osób nieznających urządzenia lub tej instrukcji obsługi. Urządzenia są niebezpieczne w rękach niedoświadczonych użytkowników.
d) Utrzymywać urządzenie w dobrym stanie technicznym.
e) Urządzenie należy chronić przed dziećmi.
f) Naprawa oraz konserwacja urządzeń powinna być wykonywana przez wykwalifikowane osoby przy użyciu wyłącznie oryginalnych części zamiennych. Zapewni to bezpieczeństwo użytkowania.
g) Aby zapewnić zaprojektowaną integralność operacyjną urządzenia, nie należy usuwać zainstalowanych fabrycznie osłon lub odkręcać śrub.
h) Nie wolno obrabiać dwóch przedmiotów jednocześnie.
i) Zabrania się ingerowania w konstrukcję urządzenia celem zmiany jego parametrów lub budowy.
j) Trzymać urządzenia z dala od źródeł ognia i ciepła.
k) Nie wolno przekraczać maksymalnego udźwigu urządzenia.
I) Urządzenie działa najbardziej efektywnie z przedmiotami płaskimi, pozbawionymi zanieczyszczeń, zawierającymi niską ilość węgla i składającymi się z metalowego elementu o grubości przynajmniej 5 mm. Materiały o innych właściwościach mogą zmniejszyć siłę magnetyczną. Nie zaleca się pracować z przedmiotami pomalowanymi lub pokrytymi podkładem. Warto zapamiętać, że im większa zawartość metalu, tym silniejsza siła magnetyczna.
m) Urządzenie należy włączyć wyłącznie gdy ma styczność z przedmiotem. W innym przypadku, przedmioty znajdujące się w oddali mogą zostać przyciągnięte do urządzenia i spowodować uszkodzenia ciała lub inne szkody.

n) Przed wyłączeniem urządzenia, upewnić się, że przedmiot został umieszczony na powierzchni i nie występuje ryzyko jego upadku.
o) Temperatura podnoszonego przedmiotu nie może przekraczać 80 °C. Dotyczy to szczególnie przedmiotów zespawanych lub poddanych innej obróbce. W takiej sytuacji, należy zaczekać aż materiał ostygnie. Także temperatura pracy nie powinna przekraczać 80°C.
p) W pobliżu podnośnika nie powinny znajdować się urządzenia magnetyczne lub elektroniczne.
q) Nie wolno majsterkować przy magnesie.
r) Nie używać urządzenia do podnoszenia przedmiotów ponad głowę lub ludzi.
s) Przed rozpoczęciem pracy należy sprawdzić siłę magnetyczną urządzenia.
t) Nie wolno potrząsać urządzeniem podczas pracy.
u) Nie używać urządzenia jako akcesorium podczas pracy ze spawarką lub innymi maszynami.
v) Magnes powinien być zawsze czysty i gładki. Zaleca się użycie papieru ściernego w tym celu, jednak należy uważać, aby nie pozostawić zadziorów.
w) Urządzenie należy podłączyć do ładowania, gdy poziom naładowania baterii spadnie do 15 %. Podczas ładowania, urządzenie powinno być wyłączone.
x) Po każdym uniesieniu należy dwukrotnie nacisnąć przycisk „OFF”, aby osiągnąć maksymalną siłę magnetyczną podczas kolejnego uniesienia.

UWAGA! Pomimo, iż urządzenie zostało zaprojektowane tak, aby było bezpieczne, posiadało odpowiednie środki ochrony oraz pomimo użycia dodatkowych elementów zabezpieczających użytkownika, nadal istnieje niewielkie ryzyko wypadku lub odniesienia obrażeń w trakcie pracy z urządzeniem. Zaleca się zachowanie ostrożności i rozsądku podczas jego użytkowania.

3. Zasady użytkowania

Urządzenie jest przeznaczone do podnoszenia, pozycjonowania i przenoszenia metalowych przedmiotów. Odpowiedzialność za wszelkie szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem ponosi użytkownik.

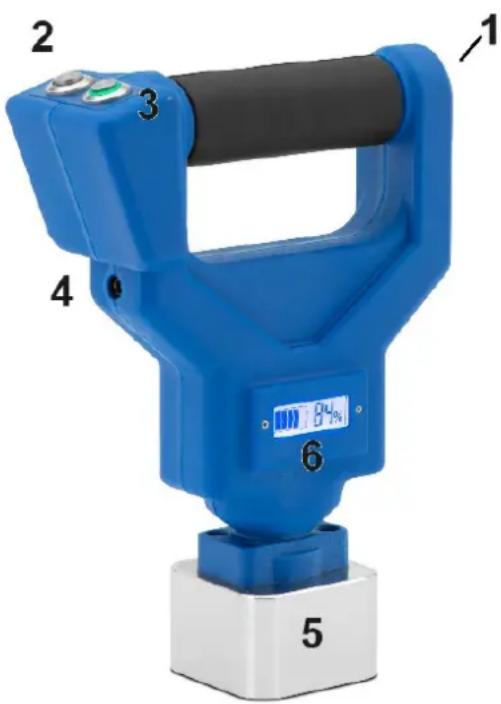

3.1. Opis urządzenia

1 – Włącznik zasilania
2 – Czerwony przycisk wyłączania
3 – Zielony przycisk włączania
4 – Gniazdo ładowania baterii
5 - Magnes
6 – Wyświetlacz pokazujący procentowy poziom naładowania baterii

3.2. Praca z urządzeniem

1. Sposób użycia: włączyć zasilanie elektryczne magnesu (Power), następnie doprowadzić magnes do pełnego kontaktu ze stalą, nacisnąć zielony przycisk "ON" i rozpocząć proces podnoszenia/przenoszenia, nacisnąć czerwony przycisk "off" dwa razy szybko, aby wyłączyć magnes. Należy pamiętać o wyłączeniu zasilania po odłożeniu urządzenia. (Zielone światło świeci, magnes jest namagnesowany, czerwone światło świeci, magnes jest rozmagnesowany).
2. Zawsze przetestować połączenie przed próbą jego użycia, aby upewnić się, że jest w stanie bezpiecznie utrzymać materiał.
3. Liczne czynniki mogą negatywnie wpływać na siłę magnetyczną, takie jak brud, zanieczyszczenia, oleje i smary, malowane powierzchnie i wszelkie szczeliny między magnesami a metalową powierzchnią zmniejszą siłę magnetyczną. Upewnić się, że metal jest czysty i wolny od tych czynników.
4. Grubsze metale będą mocniej trzymane niż cieńsze.
5. Jeśli podnoszony przedmiot jest płaski i czysty, stal niskowęglowa o grubości większej niż 5 mm może osiągnąć obciążenie robocze 30 kg/50 kg. Inne materiały lub cieńsze elementy mogą nie osiągnąć obciążenia roboczego.
6. Nigdy nie należy przekraczać udźwigu znamionowego urządzenia 30 kg/50 kg, a maksymalna siła odrywania jest testowana w warunkach statycznych i pionowych.
7. Unikać nagłego szarpnięcia lub wstrząsów, ponieważ spowoduje to utratę przyczepności magnesów.
8. Produkt ten nie został zaprojektowany jako magnetyczny zacisk spawalniczy ani jako część obwodu elektrycznego.
9. Aby zapewnić bezpieczną pracę, dolna powierzchnia musi być zawsze płaska i gładka. W razie potrzeby można wygładzić powierzchnię magnesu papierem ściernym. Zawsze należy spiłować wszelkie zadziory, które mogłyby przeszkadzać w pełnym kontakcie.
10. Nie włączać urządzenia, jeśli magnes nie ma kontaktu z metalem, w przeciwnym razie nastąpi duża utrata siły magnetycznej.
11. Baterię należy naładować, jeśli poziom naładowania baterii na wyświetlaczu wskazuje mniej niż 15%.
12. Jeśli zielone/czerwone światło na przyciskach jest nadal wyłączone po naciśnięciu, oznacza to, że poziom naładowania baterii jest zbyt niski i należy ją naładować lub wymienić baterię.
13. Magnes jest zdolny do wyjątkowej siły zrywającej i wyjątkowo silnej siły ścinającej. Siła podważania jest najmniejszą z możliwości trzymania i należy zachować szczególnie ostrożność podczas próby użycia tego urządzenia z siłą podważania. Patrz ilustracje poniżej.

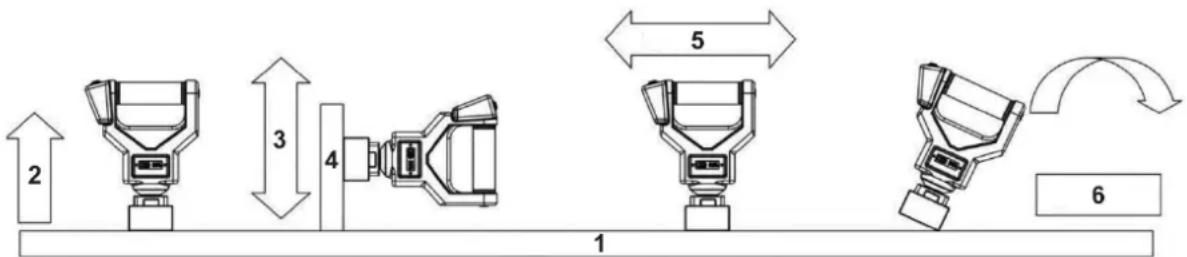

2 3 4 5 6 1

1.	Powierzchnia robocza	2.	Podciąganie - najbardziej efektywne
3.	Przesuwanie - mniejsza przyczepność	4.	Przedmiot stalowy
5.	Na boki - mniej skuteczne	6.	Siła podważająca - najmniej skuteczna

1. Po każdym procesie podnoszenia/przenoszenia należy dwukrotnie szybko nacisnąć czerwony przycisk "OFF", ponieważ siła przyciągania magnetycznego zostanie zmniejszona po każdym procesie podnoszenia/przenoszenia. Proces "wyłączania" i "włączania" może ponownie namagnesować obrabiany przedmiot i uzyskać maksymalną siłę przyciągania magnetycznego.

3.2.1. Ładowanie baterii

1. Akumulatory są dostarczane w stanie niskiego naładowania, aby zapobiec ewentualnym problemom. Dlatego przed pierwszym użyciem należy je naładować. Podczas ładowania magnes powinien być wyłączony.
2. Jeśli ładowarka nie działa, należy zwrócić magnes ze wszystkimi akcesoriami do producenta.
3. Upewnić się, że normalne napięcie domowe wynosi AC100-240V \~ 260mA.
4. Podłączyć ładowarkę za pomocą wtyczki w magnesie, a następnie podłączyć do prądu.
5. Nie należy umieszczac ładowarki w miejscach o ekstremalnie wysokiej lub niskiej temperaturze. Ładowarka działa najlepiej w normalnej temperaturze pokojowej.
6. Ładowarka może się lekko nagrzewać podczas ładowania. Jest to normalne zjawisko i nie oznacza problemu. Czas ładowania wynosi około 2 godzin.
7. Gdy akumulatory zostaną w pełni naładowane, dioda LED zmieni kolor na zielony, odłączyć ładowarkę od źródła zasilania.

3.3. Czyszczenie i konserwacja

a) Przed każdym czyszczeniem, a także jeżeli urządzenie nie jest używane, należy wyciągnąć wtyczkę sieciową.
b) Do czyszczenia powierzchni należy stosować wyłącznie środki niezawierające substancji żrácych.
c) Po każdym czyszczeniu wszystkie elementy należy dobrze wysuszyć zanim urządzenie zostanie ponownie użyte.
d) Urządzenie należy przechowywać w suchym i chłodnym miejscu chronionym przed wilgocią i bezpośrednim promieniowaniem słonecznym.
e) Zabrania się spryskiwania urządzenia strumieniem wody lub zanurzania urządzenia w wodzie.
f) Należy wykonywać regularne przeglądy urządzenia pod kątem jego sprawności technicznej oraz wszelkich uszkodzeń.
g) Do czyszczenia należy używać miękkiej, wilgotnej ściereczki.
h) Do czyszczenia nie wolno używać ostrych i/lub metalowych przedmiotów (np. drucianej szczotki lub metalowej łopatki), ponieważ mogą one uszkodzić powierzchnię materiału, z którego wykonane jest urządzenie.
i) Nie czyścić urządzenia substancjami o odczynie kwasowym, środkami przeznaczenia medycznego, rozcieńczalnikami, paliwem, olejami lub innymi substancjami chemicznymi. Może to spowodować uszkodzenie urządzenia.

INSTRUKCJA BEZPIECZNEGO USUNIĘCIA AKUMULATORÓW I BATERII:

W urządzeniach zamontowane są baterie DC 14.8V / 1500 mAh.

Zużyte baterie należy zdemontować z urządzenia postępując analogicznie do ich montażu.

Baterie przekazać komórze odpowiedzialnej za utylizację tych materiałów.

USUWANIE ZUŻYTYCH URZĄDZEŃ:

Po zakończeniu okresu użytkowania nie wolno usuwać niniejszego produktu poprzez normalne odpady komunalne, lecz należy go oddać do punktu zbiórki i recyklingu urządzeń elektrycznych i elektronicznych. Informuje o tym symbol, umieszczony na produkcie, instrukcji obsługi lub opakowaniu. Zastosowane w urządzeniu tworzywa nadają się do powtórnego użycia zgodnie z ich oznaczeniem. Dzięki powtórnemu użyciu, wykorzystaniu materiałów lub innym formom wykorzystania zużytych urządzeń wnoszą Państwo istotny wkład w ochronę naszego środowiska.

3.3. ČISTĚNÍ A ÚDRŽBA

Produkty elektryczne i elektroniczne po zakończeniu okresu eksploatacji wymagają segregacji i oddania ich do wyznaczonego punktu odbioru. Nie wolno wyrzucać produktów elektrycznych razem z odpadami gospodarstwa domowego. Zgodnie z dyrektywą WEEE 2012/19/UE obowiązującą w Unii Europejskiej, urządzenia elektryczne i elektroniczne wymagają segregacji i utylizacji w wyznaczonych miejscach. Dbając o prawidłową utylizację, przyczyniasz się do ochrony zasobów naturalnych i zmniejszasz negatywny wpływ oddziaływania na środowisko, człowieka i otoczenie. Zgodnie z krajowym prawodawstwem, nieprawidłowe usuwanie odpadów elektrycznych i elektronicznych może być karane!
