INSTRUKCJA OBSŁUGI RCPKG-3600-M Royal Catering

Aby zapewnić długotrwałą i bezawaryjną pracę urządzeń firmy Royal Catering z włącznika głównego należy korzystać tylko w sytuacji gdy pokrętło regulacji temperatury ustawione jest w pozycji 0. Używanie włącznika głównego w sytuacji gdy pokrętło regulacji temperatury wskazuje wartość różną od 0 może skrócić żywotność włącznika.

POZOR!

Opisparametru	Wartośćparametru
Nazwa produktu	GRILLKONTAKTOWYRYFLOWANY	GRILLKONTAKTOWYMIESZANY	GRILLKONTAKTOWYGŁADKI
Model	RCPKG-3600-R	RCPKG-3600-M	RCPKG-3600-S
Napięcie zasilania [V~] /Częstotliwość [Hz]	230/50	230/50	230/50
Moc znamionowa [W]	3600	3600	3600
Zakres temperatury [°C]	50-300	50-300	50-300
Klasa ochrony IP	IPX3	IPX3	IPX3
Rozmiar górnej płytygrzewczej [cm]	21 x 21 (2płyty)	21 x 21 (2 płyty)	21 x 21 (2płyty)
Rozmiar dolnej płytygrzewczej [cm]	48 x 23 48 x	23 48 x 23
Wymiary [Szerokość xgłębokość x wysokość; mm]	570x370x210	570x370x210	570x370x210
Ciężar [kg]	23	23	24

Opisparametru	Wartośćparametru
Nazwa produktu	GRILLKONTAKTOWYRYFLOWANY	GRILLKONTAKTOWYMIESZANY	GRILLKONTAKTOWYGŁADKI
Model	RCPKG-2200-R	RCPKG-2200-M	RCPKG-2200-S
Napięcie zasilania [V~] /Częstotliwość [Hz]	230/50	230/50	230/50
Moc znamionowa [W]	2200	2200	2200
Zakres temperatury [°C]	50-300	50-300	50-300
Klasa ochrony IP	IPX3	IPX3	IPX3
Rozmiar płyt grzewczych[cm]	33 x 22 33 x	22 33 x 22
Wymiary [Szerokość xgłębokość x wysokość; mm]	430x 370x200	430x 370x200	430x 370x200
Ciężar [kg]	18	17,7	18
Model	RCPKG-1800-R	RCPKG-1800-M	RCPKG-1800-S
Napięcie zasilania [V~] /Częstotliwość [Hz]	230/50	230/50	230/50
Moc znamionowa [W]	1800	1800	1800
Zakres temperatury [°C]	50-300	50-300	50-300
Klasa ochrony IP	IPX3	IPX3	IPX3
Rozmiar płyt grzewczych[cm]	23 x 22 23 x	22 23 x 22
Wymiary [Szerokość xgłębokość x wysokość; mm]	370x310x230	370x310x230	370x310x230
Ciężar [kg]	13	11,5	15

1. Ogólny opis

Instrukcja przeznaczona jest do pomocy w bezpiecznym i niezawodnym użytkowaniu. Produkt jest zaprojektowany i wykonany ściśle według wskazań technicznych przy użyciu najnowszych technologii i komponentów oraz przy zachowaniu najwyższych standardów jakości.

PRZED PRZYSTĄPIENIEM DO PRACY NALEŻY DOKŁADNIE PRZECZYTAĆ I ZROZUMIEĆ NINIEJSZĄ INSTRUKCJĘ.

Dla zapewnienia długiej i niezawodnej pracy urządzenia należy dbać o jego prawidłową obsługę oraz konserwację zgodnie ze wskazówkami zawartymi w tej instrukcji. Dane techniczne i specyfikacje zawarte w tej instrukcji obsługi są aktualne. Producent zastrzega sobie prawo dokonywania zmian związanych z podwyższeniem jakości. Uwzględniając postęp techniczny i możliwość ograniczenia hałasu, urządzenie zaprojektowano i zbudowano tak, aby ryzyko jakie wynika z emisji hałasu ograniczyć do najniższego poziomu.

Objaśnienie symboli

CE	Produkt spełnia wymagania odpowiednich norm bezpieczeństwa.Przed użyciem należy zapoznać się z instrukcją.
	Produkt podlegający recyklingowi.
	UWAGA! lub OSTRZEŻENIE! lub PAMIĘTAJ! opisująca daną sytuację (ogólny znak ostrzegawczy).
	UWAGA! Ostrzeżenie przed porażeniem prądem elektrycznym!
	Uwaga! Gorąca powierzchnia może spowodować oparzenia!
	Zacisk połączenia wyrównawczego
	Do użytku tylko wewnątrz pomieszczeń.

UWAGA!

Ilustracje w niniejszej instrukcji obsługi mają charakter poglądowy i w niektórych szczegółach mogą różnić się od rzeczywistego wyglądu produktu.

Instrukcją oryginalną jest niemiecka wersja instrukcji. Pozostałe wersje językowe są tłumaczeniami z języka niemieckiego.

2. Bezpieczeństwo użytkowania

UWAGA! Przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa oraz wszystkie instrukcje. Niezastosowanie się do ostrzeżeń i instrukcji może spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała lub śmierć.

Termin „urządzenie” lub „produkt” w ostrzeżeniach i w opisie instrukcji odnosi się do GRILL KONTAKTOWY RYFLOWANY, GRILL KONTAKTOWY MIESZANY, GRILL KONTAKTOWY GŁADKI.

2.1. Bezpieczeństwo elektryczne

a) Wtyczka urządzenia musi pasować do gniazda. Nie modyfikować wtyczki w jakikołwiek sposób. Oryginalne wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem.
b) Unikać dotykania uziemionych elementów, takich jak rury, grzejniki, piece i lodówki. Istnieje zwiększone ryzyko porażenia prądem, jeśli ciało jest uziemione i dotyka urządzenia narażonego na bezpośrednie działanie deszczu, mokrej nawierzchni i pracy w wilgotnym otoczeniu. Przedostanie się wody do urządzenia zwiększa ryzyko jego uszkodzenia oraz porażenia prądem.
c) Nie wolno dotykać urządzenia mokrymi lub wilgotnymi rękoma.
d) Nie należy używać przewodu w sposób niewłaściwy. Nigdy nie używać go do przenoszenia urządzenia lub do wyciągania wtyczki z gniazda. Trzymać przewód z dala od źródeł ciepła, oleju, ostrych krawędzi lub ruchomych części. Uszkodzone lub popłatane przewody zwiększają ryzyko porażenia prądem.
e) Jeśli nie można uniknąć używania urządzenia w środowisku wilgotnym, należy stosować wyłącznik różnicowo-prądowy (RCD). Używanie RCD zmniejsza ryzyko porażenia prądem.
f) Zabrania się używania urządzenia, jeśli przewód zasilający jest uszkodzony lub nosi wyraźne oznaki zużycia. Uszkodzony przewód zasilający powinien być wymieniony przez wykwalifikowanego elektryka lub serwis producenta
g) UWAGA – ZAGROŻENIE ŻYCIA! Podczas czyszczenia lub użytkowania urządzenia nigdy nie wolno zanurzać go w wodzie lub innych cieczach. Urządzenia nigdy nie należy trzymać pod bieżącą wodą lub polewać innymi cieczami.
h) Gdy maszyna nie jest już używana należy wyłączyć urządzenie i wyciągnąć wtyczkę z gniazdka.

2.2. Bezpieczeństwo w miejscu pracy

a) Utrzymywać porządek w miejscu pracy i dobre oświetlenie. Nieporządek lub złe oświetlenie może prowadzić do wypadków. Należy być przewidującym, obserwować co się robi i zachowywać rozsądek podczas używania urządzenia.
b) Nie używać urządzenia w strefie zagrożenia wybuchem, na przykład w obecności łatwopalnych cieczy, gazów lub pytów.
c) W razie stwierdzenia uszkodzenia lub nieprawidłowości w pracy urządzenia należy je bezzwłocznie wyłączyć i zgłosić to do osoby uprawnionej.
d) W razie wątpliwości czy urządzenia działa poprawnie, należy skontaktować się z serwisem producenta.

e) Naprawy urządzenia może wykonać wyłącznie serwis producenta. Nie wolno dokonywać napraw samodzielnie!
f) W przypadku zaprószenia ognia lub pożaru, do gaszenia urządzenia pod napięciem należy używać wyłącznie gaśnic proszkowych lub śniegowych (CO2).
g) Na stanowisku pracy nie mogą przebywać dzieci ani osoby nieupoważnione.
h) Urządzenie używać w dobrze wentylowanej przestrzeni.
i) Zachować instrukcję użytkowania w celu jej późniejszego użycia. W razie, gdyby urządzenie miało zostać przekazane osobom trzecim, to wraz z nim należy przekazać również instrukcję użytkowania.
j) Elementy opakowania oraz drobne elementy montażowe należy przechowywać w miejscu niedostępnym dla dzieci.
k) Urządzenie trzymać z dala od dzieci i zwierząt.
I) W trakcie użytkowania tego urządzenia wraz z innymi urządzeniami należy zastosować się również do pozostałych instrukcji użytkowania.

Pamiętać! należy chronić dzieci i inne osoby postronne podczas pracy lzeniem.

2.3. Bezpieczeństwo osobiste

a) Niedozwolone jest obsługiwanie urządzenia w stanie zmęczenia, choroby, pod wpływem alkoholu, narkotyków lub leków, które ograniczają w istotnym stopniu zdolności obsługi urządzenia.

b) Urządzenie nie jest przeznaczone do tego, by było użytkowane przez osoby (w tym dzieci) o ograniczonych funkcjach psychicznych, sensorycznych i umysłowych lub nieposiadające odpowiedniego doświadczenia i/lub wiedzy, chyba że są one nadzorowane przez osobę odpowiedzialną za ich bezpieczeństwo lub otrzymały od niej wskazówki dotyczące tego, jak należy obsługiwać urządzenie.

c) Należy być uważnym, kierować się zdrowym rozsądkiem podczas pracy urządzeniem. Chwila nieuwagi podczas pracy, może doprowadzić do poważnych obrażeń ciała.

d) Aby zapobiegać przypadkowemu uruchomieniu upewnij się, że przełącznik jest w pozycji wyłączonej przed podłączeniem do źródła zasilania.

e) Urządzenie nie jest zabawką. Dzieci powinny być pilnowane, aby nie bawiły się urządzeniem.

f) UWAGA! Podczas pracy niektóre elementy urządzenia nagrzewają się do wysokich temperatur – istnieje ryzyko poparzenia! Nie należy dotykać tych elementów gołymi rękoma! Gotowe potrawy należy wyjmować szczypcami lub innymi kuchennymi narzędziami.

2.4. Bezpieczne stosowanie urządzenia

a) Nie należy przeciązać urządzenia. Używać narzędzi odpowiednich do danego zastosowania. Prawidłowo dobrane urządzenie wykona lepiej i bezpieczniej pracę dla którego zostało zaprojektowane.
b) Nie należy używać urządzenia, jeśli przełącznik ON/OFF nie działa sprawnie (nie załącza i nie wyłącza się). Urządzenia, które nie mogą być kontrolowane za pomocą przełącznika są niebezpieczne, nie mogą pracować i muszą zostać naprawione.
c) Przed przystąpieniem do regulacji, wymiany osprzętu lub odłożeniem narzędzia należy wyciągnąć wtyczkę z gniazda. Taki środek zapobiegawczy zmniejsza ryzyko przypadkowego uruchomienia.
d) Nieużywane urządzenia należy przechowywać w miejscu niedostępnym dla dzieci oraz osób nieznających urządzenia lub tej instrukcji obsługi. Urządzenia są niebezpieczne w rękach niedoświadczonych użytkowników.
e) Utrzymywać urządzenie w dobrym stanie technicznym. Sprawdzać przed każdą pracą czy nie posiada uszkodzeń ogólnych lub związanych z elementami ruchomymi (pęknięcia części i elementów lub wszelkie inne warunki, które mogą mieć wpływ na bezpieczne działanie urządzenia). W przypadku uszkodzenia, oddać urządzenie do naprawy przed użyciem.
f) Urządzenie należy chronić przed dziećmi.
g) Naprawa oraz konserwacja urządzeń powinna być wykonywana przez wykwalifikowane osoby przy użyciu wyłącznie oryginalnych części zamiennych. Zapewni to bezpieczeństwo użytkowania.
h) Aby zapewnić zaprojektowaną integralność operacyjną urządzenia, nie należy usuwać zainstalowanych fabrycznie ośłon lub odkręcać śrub.
i) Przy transportowaniu i przenoszeniu urządzenia z miejsca magazynowania do miejsca użytkowania należy uwzględnić zasady bezpieczeństwa i higieny pracy przy ręcznych pracach transportowych obowiązujących w kraju, w którym urządzenia są użytkowane.
j) Zabrania się przesuwania, przestawiania i obracania urządzenia będącego w trakcie pracy.
k) Nie należy pozostawiać włączonego urządzenia bez nadzoru.
I) Należy regularnie czyścić urządzenie, aby nie dopuścić do trwałego osadzenia się zanieczyszczeń.
m) Urządzenie nie jest zabawką. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez nadzoru osoby dorosłej.
n) Zabrania się ingerowania w konstrukcję urządzenia celem zmiany jego parametrów lub budowy.
o) Trzymać urządzenia z dala od źródeł ognia i ciepła.
p) Podczas podgrzewania naczyń z tworzyw sztucznych, zawierających klej, materiały łatwopalne itp. mogą wydzielać się szkodliwe dla zdrowia dymy i opary.

q) Urządzenie należy umieścić z dala od materiałów łatwopalnych i w odległości co najmniej 20 cm od ścian, okien, itp.
r) Nie używać tego urządzenia do suszenia, podgrzewania lub osuszania przedmiotów.
s) Nie pozostawiać w wyłączonym urządzeniu potraw. Wydobywająca się wilgoć powoduje uszkodzenia produktu.
t) Należy udostępnić instrukcję eksploatacji oraz przeszkolić użytkowników w zakresie zgodnego z przeznaczeniem użytkowania urządzenia. Instrukcja eksploatacji musi być stale dostępna w miejscu eksploatacji urządzenia
u) Należy używać przeznaczonych do użytku z żywnością i niepowodujących zarysowań przyborów kuchennych. Zabrania się używania ostrych i metalowych przedmiotów.
v) Podczas użytkowania urządzenia nie wolno dotykać płyty grzewczej ani jej obudowy, ponieważ istnieje zagrożenie poparzenia. Podczas otwierania rozgrzanego urządzenia należy pamiętać, o wydostającej się parze.
w) Urządzenie należy ustawić na podłożu odpornym na działanie wysokiej temperatury!
x) Należy regularnie czyścić tackę na tłuszcz, aby nie dopuścić do trwałego osadzenia się zanieczyszczeń.

UWAGA! Pomimo iż urządzenie zostało zaprojektowane tak aby było bezpieczne, posiadało odpowiednie środki ochrony oraz pomimo użycia odatkowych elementów zabezpieczających użytkownika, nadal istnieje wiewielkie ryzyko wypadku lub odniesienia obrażeń w trakcie pracy z urządzeniem. Zaleca się zachowanie ostrożności i rozsądku podczas jego użytkowania.

3. Zasady użytkowania

Urządzenie przeznaczone jest do obustronnego smażenia warzyw, mięs, pieczywa i innych produktów spożywczych.

Urządzenie przeznaczone jest do użytku komercyjnego. Może być używane w restauracjach, hotelach, kantynach itp.. Zabrania się użytkowania urządzenia w trybie ciągłym przy masowej produkcji żywności.

Odpowiedzialność za wszelkie szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem ponosi użytkownik.

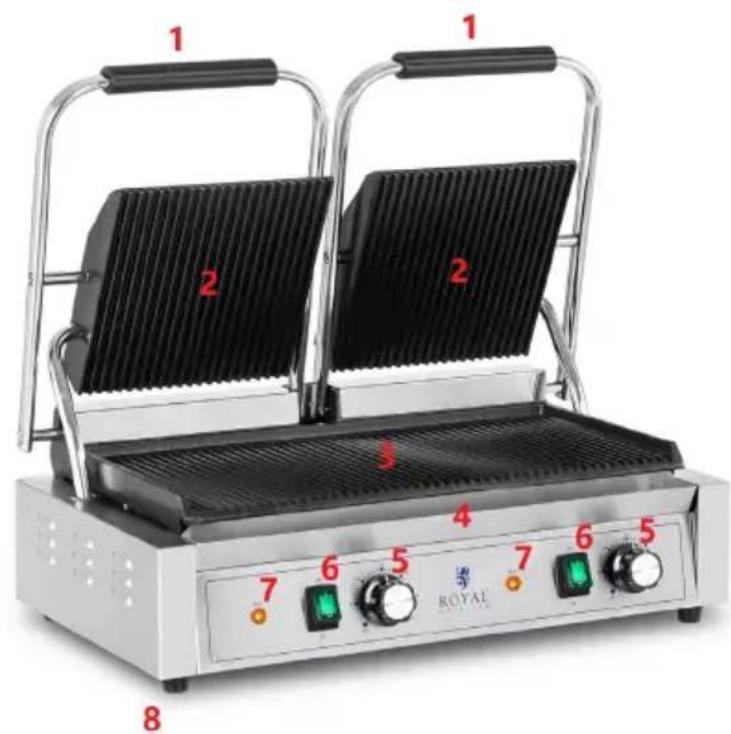

3.1. Opis urządzenia

1 2 2 3 4 5 6 7 8 ROYAE

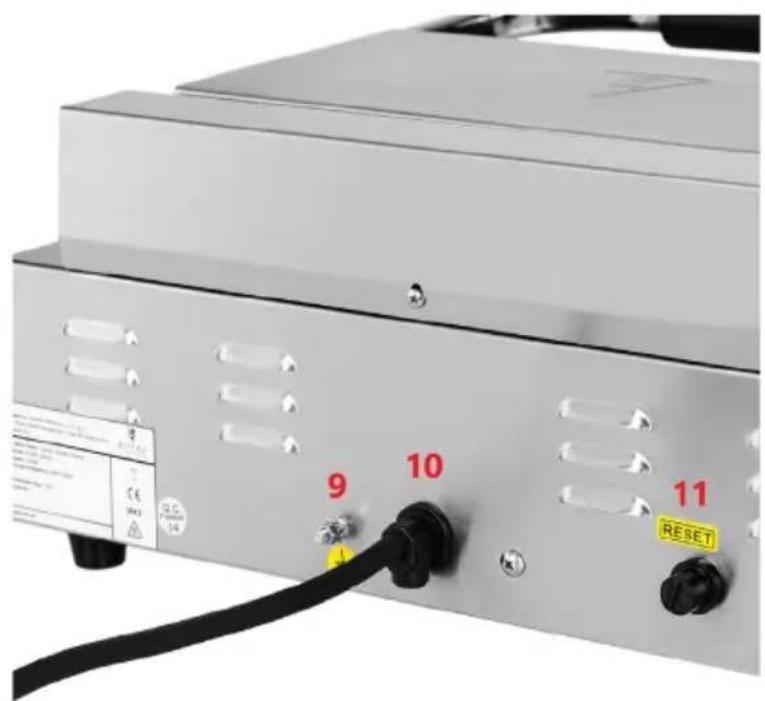

Widok urządzenia z tyłu (odnosi się do wszystkich modeli):

9 10 11 RESET

1 - Uchwyt
2 - Płyta grzewcza górna

3 - Płyta grzewcza dolna
4 - Tacka na tłuszcz
5 - Pokrętło regulacji temperatury
6 - Przycisk ON/OFF
7 - Kontrolka grzania
8 - Nóżki
9 - Zacisk połączenia wyrównawczego
10 - Przewód zasilający
11 - Przycisk RESET

3.2. Przygotowanie do pracy

UMIEJSCOWIENIE URZĄDZENIA

Temperatura otoczenia nie może przekraczać 40°C a wilgotność względna nie powinna przekraczać 85%. Urządzenie należy ustawić w sposób zapewniający dobrą cyrkulację powietrza. Należy utrzymać minimalny odstęp 10 cm od każdej ściany urządzenia. Urządzenie należy trzymać z dala od wszelkich gorących powierzchni. Urządzenie należy zawsze użytkować na równej, stabilnej, czystej, ognioodpornej i suchej powierzchni i poza zasięgiem dzieci oraz osób ograniczonych funkcjach psychicznych, sensorycznych i umysłowych. Urządzenie należy umiejscowić w taki sposób, by w dowolnej chwili można się było dostać do wtyczki sieciowej. Należy pamiętać o tym, by zasilanie urządzenia energią odpowiadało danym podanym na tabliczce znamionowej!

Przed pierwszym użyciem zdemontować wszystkie elementy i umyć je jak również umyć całe urządzenie.

Zacisk połączenia wyrównawczego

Z tyłu urządzenia znajduje się zacisk połączenia wyrównawczego [9], który należy prawidłowo podłączyć do systemu połączeń wyrównawczych przed przystąpieniem do używania urządzenia. Tą operację powinien wykonać wykwalifikowany elektryk.

3.3. Praca z urządzeniem

1. Podłączyć wtyczkę urządzenia do gniazda elektrycznego
2. Uruchomić urządzenie za pomocą przycisku ON/OFF [6]
3. Ustawić żądaną temperaturę za pomocą pokrętła [5]. Urządzenie rozpocznie nagrzewanie i zaświeci się kontrolka [7]. Nagrzewanie zajmuje zazwyczaj około 7-8 minut.
   Uwaga:

4. Podczas pierwszego uruchomienia elementy grzejne mogą powodować pojawienie się niewielkiej ilości dymu.

5. Modele z dwoma górnymi płytami grzewczymi posiadają oddzielny panel sterowania dla każdej z płyt.

6. Po osiągnięciu ustawionej temperatury należy podnieść górną płytę grzewczą za pomocą uchwytu [1] i posmarować obie płyty grilla niewielką ilością oleju spożywczego.
7. Umieścić jedzenie na dolnej płycie grzewczej [3] i lekko docisnąć górną płytą grzewczą [2]. Nadmiar oleju spływać będzie na tackę na tłuszcz [4].

Systematycznie sprawdzać poziom wypełnienia tacki, aby uniknąć jej przepelnienia.

Elementy grzejne będą automatycznie utrzymywać wyznaczoną temperaturę za pomocą termostatu.

1. Po usmażeniu jedzenia podnieść górną płytę grzewczą za pomocą uchwytu [1] i ściągnąć jedzenie za pomocą odpowiedniego narzędzia kuchennego.
2. Po zakończeniu używania, ustawić pokrętło regulacji temperatury w pozycji „0” wyłączyć urządzenie, odłączyć od zasilania i wyczyścić.

RESET

W przypadku, jeżeli dojdzie do przegrzania, urządzenie wyłączy się automatycznie. W takim wypadku należy:

• ustawić pokrętło regulacji temperatury w pozycji „0” [5]
• ustawić przycisk ON/OFF w pozycję OFF [6]
• pozwolić urządzeniu ochłodzić się i nacisnąć przycisk RESET [11], aby umożliwiać ponowne włączenie urządzenia.

3.4. Czyszczenie i konserwacja

a) Przed każdym czyszczeniem, regulacją, wymianą osprzętu, a także jeżeli urządzenie nie jest używane, należy wyciągnąć wtyczkę sieciową i całkowicie ochłodzić urządzenie.
b) Po użyciu należy wyczyścić urządzenie miękką ściereczką i w razie potrzeby - łagodnym środkiem czyszczącym, przeznaczonym do czyszczenia powierzchni mających kontakt z żywnością.
c) Aby pozbyć się resztek jedzenia, które przywarły do płyty grzewczej można użyć drucianej szczotki.
d) Po każdym użyciu urządzenia, opróżnić i umyć tackę na tłuszcz za pomocą płynu do mycia naczyń.
e) Po każdym czyszczeniu wszystkie elementy należy dobrze wysuszyć, zanim urządzenie zostanie ponownie użyte.
f) Urządzenie należy przechowywać w suchym i chłodnym miejscu chronionym przed wilgocią i bezpośrednim promieniowaniem słonecznym.
g) Zabrania się spryskiwania urządzenia strumieniem wody lub zanurzania urządzenia w wodzie.

h) Należy wykonywać regularne przeglądy urządzenia pod kątem jego sprawności technicznej oraz wszelkich uszkodzeń.

Technické údaje

Urządzenie przeznaczone jest do użytku komercyjnego. Może być używane w restauracjach, hotelach, kantynach itp. Zabrania się użytkowania urządzenia w trybie ciągłym przy masowej produkcji żywności.

Produkty elektryczne i elektroniczne po zakończeniu okresu eksploatacji wymagają segregacji i oddania ich do wyznaczonego punktu odbioru. Nie wolno wyrzucać produktów elektrycznych razem z odpadami gospodarstwa domowego. Zgodnie z dyrektywą WEEE 2012/19/UE obowiązującą w Unii Europejskiej, urządzenia elektryczne i elektroniczne wymagają segregacji i utylizacji w wyznaczonych miejscach. Dbając o prawidłową utylizację, przyczyniasz się do ochrony zasobów naturalnych i zmniejszasz negatywny wpływ oddziaływania na środowisko, człowieka i otoczenie. Zgodnie z krajowym prawodawstwem, nieprawidłowe usuwanie odpadów elektrycznych i elektronicznych może być karane!
