Marka	HOTPOINT
Model	KIX 633 C E
Rodzaj produktu	Kuchenka (indukcyjna płyta do zabudowy)
Liczba stref grzewczych	3 strefy indukcyjne
Maksymalna moc całkowita	6200 W (regulowana do 7200 W w niektórych modelach)
Napięcie zasilania	220-240 V 1+N ~ 50/60 Hz lub 400 V 2+N ~ 50/60 Hz
Wymiary (S x G)	Około 59 x 52 cm (szacunkowo)
Materiał powierzchni	Vitroceramika
Sterowanie	Dotykowe z przyciskami mocy i czasu
Funkcja Booster	Tak, na wszystkich strefach (moc 1600 W lub 2300 W w zależności od strefy)
Timer	Tak, programowalny od 1 do 99 minut, z automatycznym wyłączeniem
Blokada panelu sterowania	Tak, aby zapobiec przypadkowej obsłudze
Wykrywanie naczyń	Tak, automatyczne wyłączenie w przypadku braku naczynia
Zabezpieczenie przed przegrzaniem	Tak, wyświetlacz „c” w przypadku przegrzania
Automatyczne wyłączenie bezpieczeństwa	Tak, po dłuższym czasie użytkowania (w zależności od poziomu mocy)
Czyszczenie	Wilgotna gąbka, skrobak do uporczywych zabrudzeń; unikać produktów ściernych i myjek parowych
Instalacja	Zabudowa w blacie z odpowiednią wentylacją
Podłączenie elektryczne	Jednofazowe lub trójfazowe w zależności od modelu; przewód zasilający dołączony

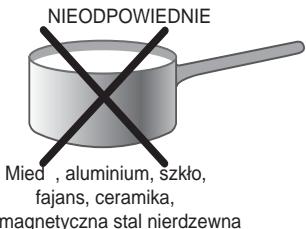

Kompatybilność naczyń	Dno ferromagnetyczne (żeliwo, stal emaliowana, stal nierdzewna do indukcji)
Pobór mocy w trybie czuwania	Zgodne z dyrektywą 1275/2008, automatyczne wyłączenie po 2 minutach bezczynności

Często zadawane pytania - KIX 633 C E HOTPOINT

Jakiego rodzaju naczyń używać z tą płytą indukcyjną?

Używaj naczyń z dnem ferromagnetycznym, takich jak żeliwo, stal emaliowana lub stal nierdzewna do indukcji. Sprawdź magnesem: jeśli przywiera do dna, naczynie jest kompatybilne.

Jak aktywować funkcję Booster?

Naciśnij przycisk [+] powyżej poziomu 9. Strefa przełącza się na maksymalną moc (wyświetlacz 'P') na 10 minut, a następnie automatycznie powraca do poziomu 9.

Co zrobić, gdy wyświetlacz pokazuje 'FL'?

'FL' oznacza błąd światła otoczenia podczas początkowej kalibracji. Wyłącz wszelkie oświetlenie skierowane na płytę (okap, reflektory) i uruchom ponownie urządzenie.

Jak czyścić powierzchnię vitroceramiczną?

Użyj wilgotnej gąbki i specjalnego środka do czyszczenia vitroceramiki. W przypadku uporczywych zabrudzeń użyj odpowiedniego skrobaka. Nigdy nie używaj myjki parowej ani środków ściernych.

Dlaczego płyta kuchenna sama się wyłącza?

To normalne: urządzenie wyłącza się automatycznie po okresie bezczynności (2 minuty) lub po ciągłej pracy (np. 5 godzin na poziomie 5) ze względów bezpieczeństwa.

Czy mogę używać tej płyty z rozrusznikiem serca?

Tak, płyta jest zgodna z normami dotyczącymi zakłóceń elektromagnetycznych. Jednak skonsultuj się z lekarzem, aby sprawdzić zgodność z implantem.

Jak zablokować sterowanie?

Naciśnij przycisk blokady (kłódka). Zaświeci się wskaźnik i usłyszysz sygnał dźwiękowy. Aby odblokować, przytrzymaj ten sam przycisk, aż wskaźnik zgaśnie.

Jakie jest wymagane napięcie zasilania?

Urządzenie działa na zasilaniu jednofazowym 220-240 V lub trójfazowym 400 V (2 fazy + neutralny). Podłączenie powinno być wykonane przez profesjonalistę.

Jak ustawić limit mocy maksymalnej?

W ciągu 30 sekund od podłączenia naciśnij jednocześnie przyciski [+] i [-] na lewej i prawej strefie. Następnie użyj [+] lub [-], aby wybrać 2800 W, 3500 W, 6000 W lub 7200 W. Potwierdź, ponownie naciskając oba przyciski.

Co oznaczają dźwięki wydawane przez płytę?

Dźwięki buczenia, świstu lub trzaskania są normalne i związane z technologią indukcyjną. Wentylator może również działać, aby chłodzić elementy elektroniczne.

INSTRUKCJA OBSŁUGI KIX 633 C E HOTPOINT

Instrukcja obsługi,1

UWAGA,63

Opis urządzenia-Panel sterowania,64

Instalacja,64

Uruchomienie i użytkowanie,66

Zalecenia i środki ostrożności,71

Konserwacja i utrzymanie,72

Opis Techniczny,72

RS

Pycckn

PyKOBODCTBO NO 3KcPlyaTaunnBAPOUHARIHAHEJIb

CopepkanHe

PykoBOIDCTBO NO 3KcIIyatauIN,1

BHIMAHNE,73

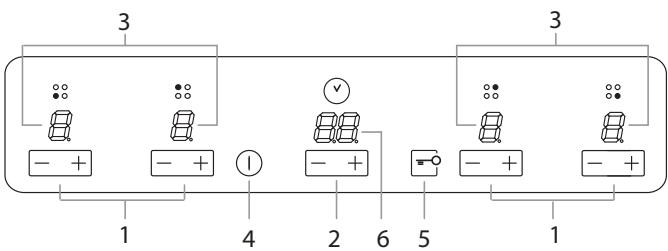

Onicahne n3denny-PaheNb ynpablennna,74

MOHTaX,74

Bapouhna naneJIb,76

Ipeoctopoxkno pekomenau,82

Texnueckoe o6cnykubane n yxo,83

TexHHueckoe 06cJyXuBaHne,84

GB

KIX 644 C E

KIX 633 C E

GB

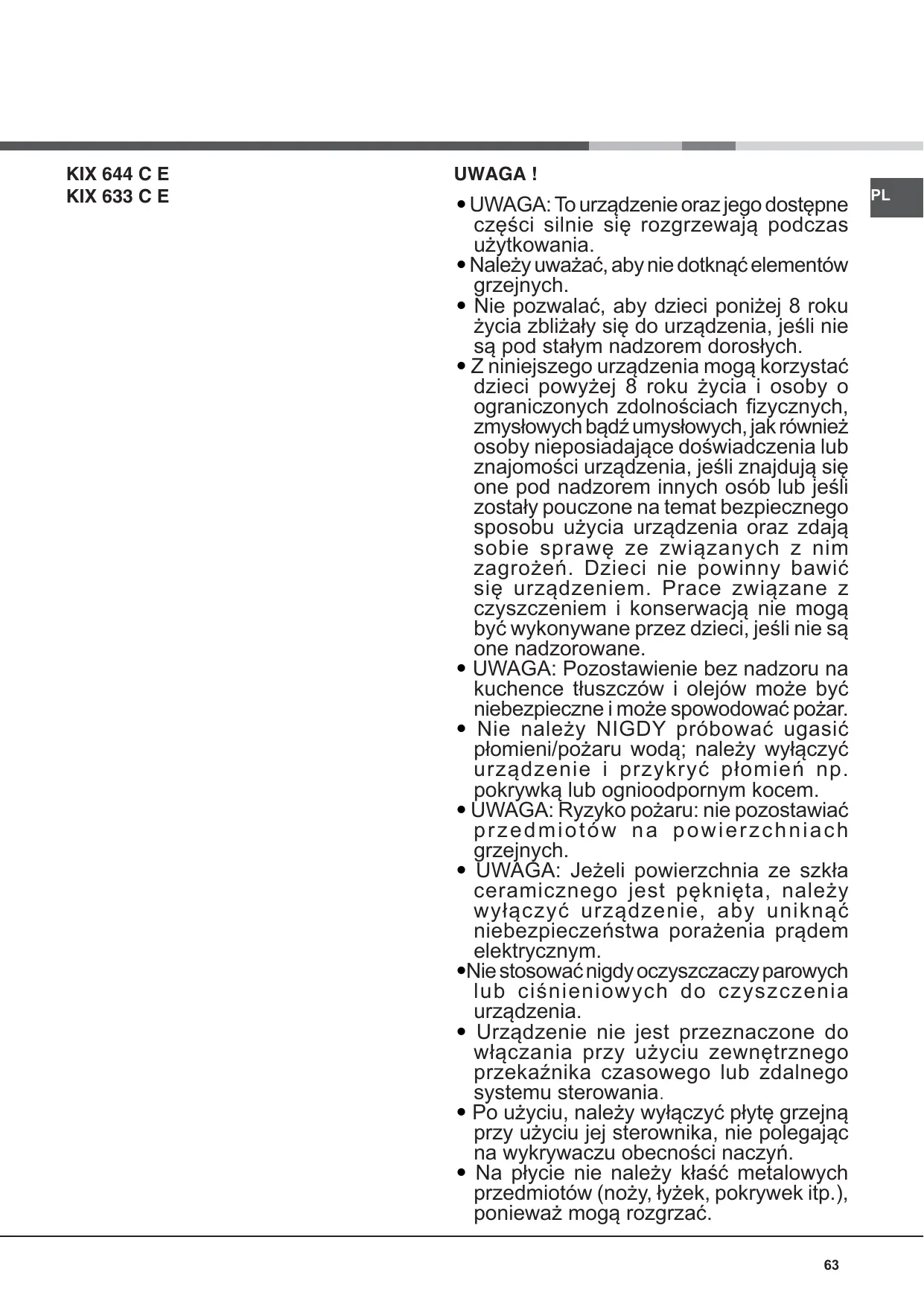

WARNING!

UWAGA: To urządzenie oraz dostępne części silnie się rozgrzewają podczas użytkowania. - Należy uważać, aby nie dotknąć elementów grzejnych. - Nie pozwalać, aby dzieci poniżej 8 roku życia zbliżały się do urządzenia, chyba że są pod stałym nadzorem dorosłych. - Z niniejszego urządzenia mogą korzystać dzieci powyżej 8 roku życia i osoby o ograniczonych zdolnościach fizycznych, zmysłowych lub umysłowych, jak również osoby nieposiadające doświadczenia lub znajomości urządzenia, jeśli znajdują się one pod nadzorem innych osób lub jeśli zostały pouczone na temat bezpiecznego sposobu użycia urządzenia oraz zdają sobie sprawę z zagrożeń z nim związanych. Dzieci nie powinny bawić się urządzeniem. Prace związane z czyszczeniem i konserwacją nie mogą być wykonywane przez dzieci, jeśli nie są one nadzorowane. - UWAGA: Pozostawienie bez nadzoru na kuchence tłuszczów i olejów może być niebezpieczne i może spowodować pożar. - Nie należy NIGDY próbować gasić płomieni/pożaru wodą; należy wyłączyć urządzenie i przykryć płomień np. pokrywką lub ognioodpornym kocem. UWAGA: Ryzyko pożaru: nie pozostawiać przedmiotów na powierzchniach grzejnych. - UWAGA: Jeżeli powierzchnia ze szkła ceramicznego jest pęknięta, należy wyłączyć urządzenie, aby uniknąć niebezpieczeństwa porażenia prądem elektrycznym. - Nie stosować nigdy oczyszczaczy parowych lub ciśnieniowych do czyszczenia urządzenia. - Urządzenie nie jest przeznaczone do wyłączania przy użyciu zewnętrznego wyłącznika czasowego lub zdalnego systemu sterowania. - Po użyciu należy wyłączyć płytę grzejną przy użyciu jej sterownika, nie polegać na wykrywaczu obecności naczyń. - Na płycie nie należy kłaść metalowych przedmiotów (noży, widelców, pokrywek itp.), ponieważ mogą się rozgrzać.

Opis urządzenia

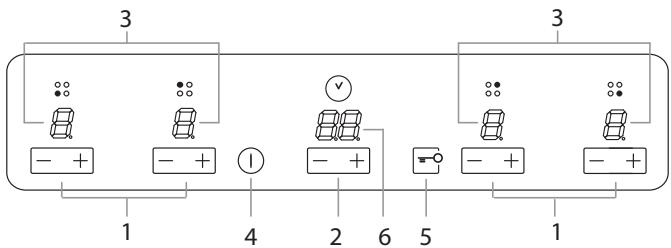

Panel kontrolny

Panel kontrolny opisany w tej instrukcji jest jedynie reprezentatywnym przykładem: może być nie do końca identyczny z tym na Twoim urządzeniu.

Podczas używania dotykowego panelu kontrolnego:

• Nie używaj rękawiczek. Używaj czystego palca. Dotykaj szkła równomiernie.

1. Przycisk ZWIĘKSZ(+)/ZMNIEJSZ(-) MOC - kontroluje poziom mocy każdej indywidualnej strefy gotowania. 2. Przycisk WYDLUŻ(+)/SKRÓĆ(-) CZAS - kontroluje czas gotowania każdej indywidualnej strefy gotowania. 3. Wyświetlacze MOC STREFY GOTOWANIA - pokazują wybrany poziom mocy każdej indywidualnej strefy gotowania. 4. Przycisk ON/OFF służy do włączania i wyłączania urządzenia. 5. Przycisk BLOKADA PANELU KONTROLNEGO zapobiega przypadkowym zmianom ustawień płyty i wskazuje zablokowanie panelu kontrolnego. 6. Wyświetlacz TIMER - pokazuje wybrany czas gotowania.

!Więcej szczegółowych informacji na temat funkcji panelu kontrolnego można znaleźć w części "Uruchamianie i użytkowanie".

!Produkt ten spełnia wymagania najnowszej dyrektywy UE o ograniczaniu zużycia energii w trybie oczekiwania. Jeśli nie używa się urządzenia przez 2 minuty, po zgaśnięciu wskaźnika pozostałego ciepła i wyłączeniu się wentylatora (jeśli obecny), urządzenie automatycznie wyłączy się. Urządzenie wznowi pracę po naciśnięciu przycisku ON/OFF.

!W zależności od ilości palników/stref grzejnych płyty WSKAŹNIKI WYBORU STREF GRZEJNYCH mogą się

różnić od do

Instalacja

! Przed używaniem nowego urządzenia proszę zapoznać się uważnie z tą instrukcją obsługi. Zawiera ona ważne informacje dotyczące bezpieczeństwa użytkowania, instalacji i utrzymania urządzenia.

!Proszę zachować te instrukcje użytkowania na przyszłość.

Proszę ją przekazać kolejnym właścicielom urządzenia.

Umiejscowienie

!Trzymaj materiał użyty do opakowania z dala od dzieci. Może to spowodować niebezpieczeństwo udławienia lub uduszenia (patrz Środki ostrożności i wskazówki).

!Urządzenie musi być zainstalowane przez wykwalifikowanego specjalistę zgodnie z tymi instrukcjami. Niewłaściwa instalacja może wyrządzić krzywdę ludziom i zwierzętom lub uszkodzić mienie.

Urządzenie do zabudowy

Użyj odpowiedniej szafki, aby zapewnić poprawne działanie urządzenia.

Powierzchnia podtrzymująca musi być odporna na wysoką temperaturę, do około 100°C. - Jeśli urządzenie ma być zainstalowane nad piekarnikiem, musi on być zaopatrzony w system chłodzący z wymuszonym obiegiem. - Należy unikać instalowania płyty grzejnej nad zmywarką: jeśli nie można tego uniknąć, należy umieścić między tymi urządzeniami wodoodporną przegrodę. Wentylacja

Aby umożliwić odpowiednią wentylację i uniknąć przegrzewania otaczających powierzchni, płyta grzejna musi być umieszczona w następujący sposób:

• W odległości co najmniej 40 mm od panelu tylnego lub innych powierzchni pionowych.
• Musi być zachowana minimalna odległość 20 mm pomiędzy komorą izolacyjną a szafką poniżej.
• Przyległe szafki kuchenne wyższe niż poziom płyty grzejnej muszą się znajdować w odległości co najmniej 600 mm od jej brzegu.

Montaż

Urządzenie musi być zainstalowane na idealnie płaskiej powierzchni nośnej. Jakiekolwiek deformacje spowodowane niewłaściwym montażem mogą mieć negatywny wpływ na funkcje i działanie płyty.

Grubość powierzchni nośnej powinna być wzięta pod uwagę podczas wybierania długości wkrętów do zamocowania haków:

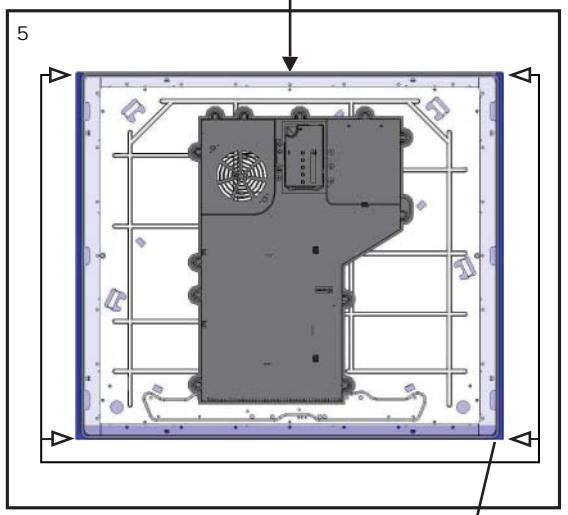

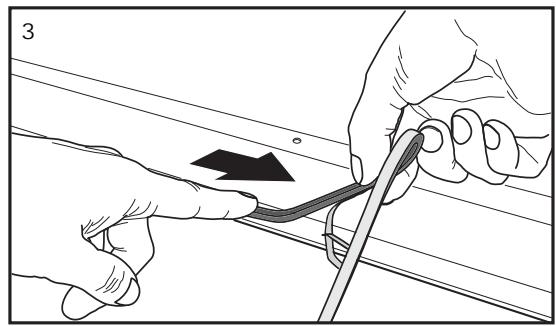

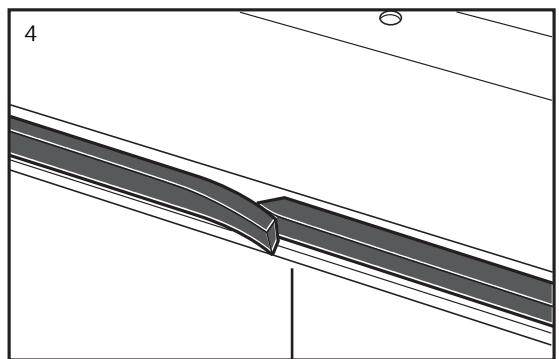

Instalacja podkładki zabezpieczającej

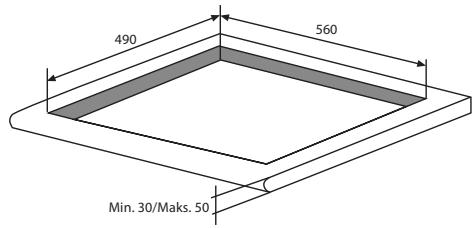

WYMIARY SZAFKI

BEZPIECZNA ODLEGŁOŚĆ OD MEBLI

A

B

C

Zamontuj płytę w następujący sposób:

1. Użyj krótkich śrub z płaskimi główkami, aby przymocować 4 sprężyny wyrównujące w otworach znajdujących się w centralnym punkcie każdej strony płyty.
2. Umieść płytę w otworze, upewnij się, że jest ona w nim wyrównana, a następnie dociśnij ją równomiernie, aż osiadzie na powierzchni nośnej.

!Śruby mocujące sprężyny wyrównujące muszą pozostać łatwo dostępne.

!Aby stosować się do zaleceń bezpieczeństwa, po instalacji urządzenia nie należy dotykać części elektrycznych.

! Wszystkie części zapewniające bezpieczne działanie nie mogą być usunięte bez użycia narzędzi.

Połączenia elektryczne

!Połączenia elektryczne płyty jakiegokolwiek piekarnika do zabudowy muszą być poprowadzone oddzielnie, zarówno ze względów bezpieczeństwa, jak i dla łatwiejszego wyjmowania piekarnika.

Połączenia jednofazowe

Płyta jest wyposażona we wstępnie podłączony kabel elektryczny z myślą o połączeniu. Połącz przewody zgodnie z instrukcjami zawartymi w poniższej tabeli i na diagramach:

Napiȩcie I czȩstotiwość sieci	Kabel elektryczny	Pod.§污染防治 przygodów
220-240V 1+N ~ 50/60 Hz	N:L	L:źolty/zielony N:dwa niedieskie przewody razem L:brawowy i czamy razem

Inne typy połączeń

Jeśli sieć elektryczna odpowiada następującym:

Napięcie i częstotliwość sieci

• 400 V - 2+N ~ 50/60 Hz
• 220-240 V 3 ~ 50/60 Hz

Oddziel i połącz przewody zgodnie z instrukcjami zawartymi w poniższej tabeli i na diagramach:

Napiȩcie i czȩstotiwość sieci	Kabel elektryczny	Pod.§czäre przemodów
400V - 2+N ~ 50/60 Hz	N L1 L2	½ zółty/zielony N: dwa niedieskie przywody razem L1: Przym L2: braz
220-240V 3 ~ 50/60 Hz

Podłączenie kabla zasilania do sieci

Jeśli urządzenie jest podłączane bezpośrednio do sieci, musi zostać zainstalowany wyłącznik wielobiegunowy z minimalnym odstępem 3 mm pomiędzy stykami.

! Instalator musi się upewnić, że połączenia elektryczne zostały wykonane zgodnie z przepisami bezpieczeństwa.

Uruchamianie i użytkowanie

Gniazdko jest w stanie wytrzymać maksymalną moc urządzenia pokazaną na tabliczce znamionowej umieszczonej na urządzeniu. Napięcie odpowiada opisanemu na tabliczce znamionowej. - Gniazdko jest odpowiednie dla wtyczki urządzenia. Jeśli gniazdko nie jest odpowiednie, poproś SPECJALISTĘ o jego wymianę. Nie korzystaj z przedłużacza lub instalacji wielogniazdkowych.

!Po zainstalowaniu urządzenia, kabel doprowadzający zasilanie i gniazdko muszą być łatwo dostępne.

!Kabel nie może być zgięty lub przygnieciony.

!Kabel musi być regularnie sprawdzany i wymieniany wyłącznie przez SPECJALISTĘ.

! Producent nie ponosi żadnej odpowiedzialności w przypadku niestosowania się do tych zaleceń.

!Nie usuwaj i nie wymieniaj kabla zasilania z jakiegokolwiek powodu. Jego usunięcie lub wymiana unieważnia gwarancję i oznakowanie CE. INDESIT nie poniesie odpowiedzialności za wypadki lub zniszczenia spowodowane wymianą/ usunięciem oryginalnego kabla zasilania. Wymiana może być zaakceptowana tylko wtedy, jeśli zostanie wykonana przez autoryzowany personel INDESIT z użyciem oryginalnych części zamiennych.

!Klej nałożony na uszczelki pozostawia tłuste ślady na szkle. Przed korzystaniem z urządzenia zalecamy usunięcie ich nie rysującym środkiem czyszczącym. Podczas pierwszych kilku godzin użytkowania może wydzielać się zapach gumy, który bardzo szybko zniknie.

!W kilka sekund po podłączeniu płyty do prądu rozlegnie się sygnał dźwiękowy. Można już włączyć płytę.

Rodzaje odgłosów słyszalnych podczas normalnego użytkowania płyty:

• Brzęczyk: - Brzęczenie: spowodowane wibracją części metalowych, z których wykonane są elementy indukcyjne i garnka; spowodowane jest ono polem elektromagnetycznym potrzebnym do grzania i wzmaga się wraz ze wzrostem mocy elementów indukcyjnych.
• Brzęczyk: - Cichy gwizd: słyszalny, gdy garnek umieszczony w strefie grzejnej jest pusty; odgłos zniknie po umieszczeniu jedzenia lub wody w garnku. Trzaski: Trzaski: produkowane przez wibracje materiału na dnie garnka spowodowane przepływem prądów pasożytniczych wytworzonych przez pole elektromagnetyczne (indukcję); mogą być mniej lub bardziej intensywne w zależności od materiału tworzącego dno garnka; zmniejszają się wraz ze wzrostem rozmiaru garnka. Głośny gwizd: Głośny gwizd: słyszalny, gdy dwa elementy indukcyjne z tej samej grupy działają równocześnie na maksymalnej mocy i/lub gdy funkcja boostera jest włączona na wyższym elemencie, a ten drugi automatycznie się reguluje. Odgłos ucisza się po zmniejszeniu poziomu mocy elementu automatycznie regulującego się; warstwy dna garnków zrobione z różnych rodzajów materiałów są najczęstszą przyczyną tego odgłosu.
• Hałas wentylatora - Hałas wentylatora: wentylator jest konieczny, aby zapewnić poprawne działanie płyty i chronić elementy elektroniczne, gdy element indukcyjny pracuje na maksymalnej mocy lub gdy włączona jest funkcja boostera; we wszystkich innych przypadkach działa on na średniej mocy w zależności od wykrywanej temperatury. Co więcej, wentylator może działać nadal po włączeniu płyty, jeśli wykrywana temperatura jest wysoka.

Rodzaje odgłosów wymienione powyżej spowodowane są użyciem technologii indukcyjnej i niekoniecznie są one wynikiem wadliwego funkcjonowania.

Jeśli przycisk (-) lub (+) zostanie wciśnięty na dłuższy czas, wyświetlacz szybko przewija poziomy mocy i minuty timera.

Wstępne warunki oświetlenia

Gdy płyta grzejna jest po raz pierwszy podłączona do zasilania, dotykowe przyciski kontrolne dokonują kalibracji, która wymaga niskiego poziomu otaczającego ich oświetlenia.

Jeśli podczas procesu kalibracji wykryty zostanie zbyt wysoki poziom otaczającego oświetlenia, interfejs użytkownika wyświetli komunikat „FL" (błąd podczerwonego oświetlenia otoczenia) i proces kalibracji zostanie zawieszony. Aby temu zaradzić, jakiekolwiek oświetlenie, które ma negatywny wpływ na proces kalibracji, powinno zostać wyłączone (np. halogenowe oświetlenie pod okapem kuchennym). Po wykryciu zadowalających warunków oświetlenia otoczenia błąd zniknie, a proces kalibracji zostanie pomyślnie ukończony.

Błąd „FL" może wystąpić w pierwszych 3 sekundach od podłączenia zasilania po raz pierwszy.

- Zalecamy wyłączenie wszelkiego oświetlenia kuchenki oraz oświetlenia skierowanego bezpośrednio na płytę podczas podłączania zasilania po raz pierwszy.

- Po wykonaniu przez kontrolki dotykowe procesu wstępnej kalibracji (ok. 3 sek.), wszelkie oświetlenie pod okapem kuchennym lub inne może być normalnie włączone i nie wpłynie to na funkcjonowanie przycisków dotykowych.

Włączenie płyty grzejnej.

Gdy płyta grzejna jest po raz pierwszy podłączona do zasilania, dotykowe przyciski kontrolne dokonują kalibracji, która wymaga niskiego poziomu otaczającego ich oświetlenia. Jeśli wykryty zostanie zbyt wysoki poziom otaczającego oświetlenia, interfejs użytkownika wyświetli komunikat „FL” i proces kalibracji zostanie zawieszony. Po wykryciu zadowalających warunków oświetlenia otoczenia, kalibracja zostanie wznowiona, a proces kalibracji zostanie pomyślnie ukończony.

Po podłączeniu płyty do sieci elektrycznej dotykowy panel kontrolny zostanie automatycznie zablokowany. Aby go odblokować, naciśnij i przytrzymaj przycisk blokady panelu kontrolnego.

Aby włączyć płytę, naciśnij i przytrzymaj przycisk ① przez około 1 sekundę.

Płyta grzejna zostanie włączona, gdy rozlegnie się sygnał dźwiękowy, a strefy grzejne wyświetlą „0”.

Gdy płyta jest wyłączona, po 5 sek. bez konieczności wyświetlania jakichkolwiek wiadomości o błędach, alarmów lub pozostałym cieple, (KONTROLKA BLOKADY)

• gaśnie w celu redukcji zużycia prądu. Jak tylko jakiś przycisk zostanie dotknięty, (KONTROLKA BLOKADY)

zapali się i można kontynuować normalne używanie płyty.

Wyłączenie płyty jest sygnalizowane trzykrotnym sygnałem dźwiękowym.

Ustawienia zarządzania mocą

Maksymalny limit mocy (7200 W) może zostać ograniczony przez użytkownika do 2800 W, 3500 W lub 6000 W (Limity mocy ECO).

Sekwencja ustawiania nowego limitu mocy płyty jest następująca:

- Podczas pierwszych 30 sekund po podłączeniu urządzenia do prądu

- Panel dotykowy musi być odblokowany i wszystkie grzejniki wyłączone

- Naciśnij jednocześnie przyciski (+) i (-) prawego i lewego zewnętrznego grzejnika.

- Usłyszysz następnie sygnał dźwiękowy, na wyświetlaczu timera pokażą się litery "Po" i na wyświetlaczach prawego i lewego zewnętrznego grzejnika pojawi się "rzeczywisty limit mocy płyty grzejnej".

Aby wybrać nowy limit mocy:

- Można zmniejszyć limit mocy przyciskami (+) i (-). Dostępne poziomy mocy to: 2800 W, 3500 W, 6000 W lub 7200 W. Gdy moc ustawiona jest na 7200 W, dotknięcie przycisku (+) lub (-) zmieni moc na 2800 W.

Sekwencja zakończenia ustawiania nowego limitu mocy płyty jest następująca:

- Naciśnij jednocześnie przyciski (+) i (-) prawego i lewego zewnętrznego grzejnika.

- Nowy limit mocy płyty zostanie zapisany, a system zostanie zresetowany.

Aby zakończyć bez zapisywania zmian:

- Jeśli nic się nie zrobi przez 60 sekund, zmiany nie zostaną zapisane, a system zostanie zresetowany.

Włączanie stref grzejnych

Każda strefa gotowania jest włączana i kontrolowana przy użyciu przycisków MOCY (-) i (+), używanych również do ustawiania mocy.

• Aby rozpocząć korzystanie ze strefy grzejnej, ustaw żądany poziom mocy (pomiędzy 0 a 9), korzystając z przycisków MOCY (-) i (+).

Naciśnij i przytrzymaj przycisk MOCY (-), aby ustawić od razu poziom mocy "9".

Naciśnij i przytrzymaj jednocześnie przyciski MOCY (+) i (-), aby powrócić do poziomu mocy "0".

Jeśli ustawiony poziom mocy to "0", naciśnij i przytrzymaj przycisk (+), aby szybko zwiększyć poziom mocy.

Funkcja szybkiego gotowania - "Booster".

Funkcja boostera niektórych stref grzejnych może być użyta do skrócenia czasu nagrzewania.

Można ją włączyć naciskając przycisk MOC (+) powyżej poziomu 9. Funkcja ta podniesie moc do 1600 W lub 2000 W w zależności od rozmiaru odnośnej strefy grzejnej.

Włączenie boostera zasygnalizowane zostanie dźwiękowo, a na wyświetlaczu pojawi się litera "P" odpowiadająca danej strefie grzejnej.

Booster działa przez maksymalnie 10 minut. Po upływie tych 10 minut rozlegnie się sygnał dźwiękowy, a strefa grzejna

powróci do poziomu "9".

Jeśli grzejnik pracuje z boosterem, dotknięcie przycisku (+) spowoduje błąd, rozlegnie się sygnał dźwiękowy, a ustawienia nie zmienią się. Jeśli grzejnik pracuje z boosterem, po dotknięciu przycisku (-) rozlegnie się sygnał dźwiękowy, a ustawienia zostaną zmniejszone na "9".

Wyłączanie stref grzejnych

Aby wyłączyć strefę gotowania, dotknij

jednocześnie przycisków MOCY (-) i (+).

Rozlegnie się sygnał dźwiękowy, a odnośny wyświetlacz pokaże "0".

Korzystanie z timera

!Wszystkie strefy gotowania mogą zostać zaprogramowane na czas gotowania pomiędzy 1 a 99 minut.

1. Włącz timer naciskając przyciski WYDŁUŻ (+) /SKRÓĆ(-) CZAS. Rozlegnie się sygnał dźwiękowy, wyświetlacz timera pokaże "00", a wyświetlacz strefy gotowania pokaże migające "t", wskazując na konieczność wyboru strefy gotowania.

2. Wybierz żądaną strefę gotowania, naciskając którykolwiek z jej przycisków (+) lub (-). Rozlegnie się sygnał dźwiękowy, dioda obok wyświetlacza strefy

gotowania zacznie migać, jeśli nie wybrano mocy, lub świeci nieprzerwanie, jeśli wybrano moc. Wyświetlacz timera zacznie migać, wskazując na to, że musi zostać wybrany czas

Ustaw żądany czas gotowania, naciskając ponownie przyciski WYDLUŻ(+)/SKRÓĆ(-) CZAS.

Użytkownik musi wybrać za każdym razem tylko jeden grzejnik.

Jednoczesne naciśnięcie przycisków (+) i (-) przyspieszy wybór czasu.

Jeśli czas nie zostanie wybrany przy upływie 10 sekund, timer włączy się.

Jeśli wybrany czas to "00", po 10 sekundach timer wyłączy się.

Włączanie odliczania timera

Odliczanie rozpocznie się 10 sekund po ostatniej manipulacji przyciskami WYDLUŻ (+) /SKRÓĆ(-) CZAS. Jeśli jakakolwiek moc zostanie wybrana, rozlegnie się sygnał dźwiękowy i wyświetlacz timera przestanie migać. Tak samo reaguje dioda grzejnika.

Ostatnia minuta zostanie wyświetlona w sekundach.

Podczas odliczania timera użytkownik może zmienić czas w dowolnym momencie, dotykając przycisków WYDLUŻ (+) /SKRÓĆ(-) CZAS. Odliczanie zatrzyma się i timer przejdzie w stan oczekiwania na zmianę czasu.

Zakończenie odliczania

Po upłynięciu czasu odliczania i wyłączeniu się grzejnika, wyświetlacz timera i dioda grzejnika zaczną migać i rozlegnie się sygnał dźwiękowy trwający jedną minutę.

Alarm timera musi zostać anulowany przez użytkownika w dowolnym momencie, nawet podczas pierwszej minuty alarmu. Gdy timer znajduje się w trybie alarmu, dotknięcie któregokolwiek przycisku kontrolnego wyłączy go.

Aby anulować timer, wybierz ustaw czas na "00", naciskając jednocześnie przyciski CZASU (+) i (-).

Gdy wszystkie strefy gotowania są wyłączone, a opóźnienie każdej z nich jest ustawione na moc równą zeru, funkcja blokady klawiszy włączy się po 1 minucie.

Blokada panelu kontrolnego

Naciśnij przycisk, aby zablokować panel kontrolny: - zapali się ikonka i rozlegnie się sygnał dźwiękowy.

Aby użyć któregokolwiek przycisku kontrolnego (np.: aby zakończyć gotowanie), musisz wyłączyć tę funkcję.

Naciśnij na kilka chwil przycisk , ikonka zgaśnie i blokada zostanie wyłączona.

Wszystkie przyciski strefy gotowania są zablokowane, jeśli płyta jest wyłączona, jeśli włączona jest blokada panelu kontrolnego lub jeśli wystąpiła usterka płyty grzejnej.

Wyłączanie płyty grzejnej

①

Naciśnij przycisk, aby wyłączyć urządzenie - nie polegaj na wyłączaniu przez czujnik obecności garnka.

Jeśli włączona jest blokada panelu kontrolnego, po ponownym włączeniu płyty przyciski będą nadal zablokowane. Aby ponownie włączyć płytę, musisz najpierw wyłączyć funkcję blokady.

Porady praktyczne dotyczące korzystania z urządzenia

!Korzystaj z naczyń wykonanych z materiałów kompatybilnych z zasadą indukcji (materiały ferromagnetyczne). Szczególnie polecamy naczynia wykonane z: żeliwa, stali pokrywanej lub specjalnej stali nierdzewnej zaadaptowanej dla indukcji. Użyj magnesu, aby przetestować kompatybilność naczyń.

ODPOWIEDNIE

Dodatkowo, korzystając z płyty grzejnej możesz uzyskać najlepsze rezultaty:

• Używaj naczyń z grubą i płaską podstawą, aby w pełni wykorzystać strefę grzejną.

Zawsze używać naczyń, których średnica jest wystarczająco duża, aby w pełni przykryć grzejnik w celu pełnego wykorzystania dostępnego ciepła.

• Upewnij się, że podstawa naczynia jest zawsze czysta i sucha, aby w pełni wykorzystać i przedłużyć żywotność zarówno stref grzejnych, jak i naczynia.
• Unikaj używania tych samych naczyń, które były używane na palnikach gazowych: wysoka koncentracja gorąca palników gazowych może zdeformować podstawę naczynia, powodując jej niedokładne przyleganie do płyty.

Zabezpieczenia

Czujnik obecności garnka

Każda strefa grzejna jest wyposażona w ten czujnik. Płyta grzejna pracuje tylko wtedy, gdy naczynie o wymiarach odpowiednich dla strefy grzejnej jest na niej umieszczone.

Na wyświetlaczu pojawi się znak "u", gdy po wyborze strefy gotowania na grzejniku nie zostanie postawiony garnek lub w przypadku:

• Niekompatybilnego naczynia, zbyt małej średnicy naczynia, zdjęcia naczynia z grzejnika.

Po 10 sek. nieobecności naczynia w strefie grzejnej rozlegnie się sygnał dźwiękowy.

Po 60 sek. nieobecności naczynia w strefie grzejnej grzejnik wyłączy się.

Ochrona przed przegrzaniem

Jeśli element elektroniczny przegrzeje się, numer wskazujący poziom mocy zacznie migać, a na wyświetlaczu pojawi się litera "c". Gdy temperatura osiągnie odpowiedni poziom, wiadomość zniknie i ponownie będzie można używać płyty grzejnej.

Wyłącznik bezpieczeństwa

Urządzenie to jest wyposażone w wyłącznik bezpieczeństwa, który automatycznie wyłącza strefy grzejne po ich używaniu przez pewien okres na konkretnym poziomie mocy. Po zadziałaniu wyłącznika bezpieczeństwa wyświetlacz pokaże "0".

Na przykład: prawy tylny grzejnik ustawiony na 5 wyłączy się po 5 godzinach nieprzerwanej pracy, podczas gdy przedni lewy grzejnik ustawiony na 2 wyłączy się po 8 godzinach.

Gdy jeden lub więcej przycisków zostanie aktywowany na więcej niż 10 sekund, kontrola dotykowa wyłączy się.

Co 10 sek. Rozlega się sygnał dźwiękowy podczas aktywacji przycisku/ów.

Jeśli wszystkie strefy grzejne są ustawione na moc zerową, po 10 sek. płyta grzejna wyłączy się.

Jeśli wyłączenie jest wynikiem przypadkowej aktywacji przycisków, kontrola dotykowa zachowa się w powyższy sposób.

Brzęczyk

Może on również zasygnalizować kilka nieprawidłowości:

• Obiekt (garnek, sztućce, itp.) został położony na panelu kontrolnym na dłużej niż 10 sekund.
• Coś zostało rozlane na panel kontrolny.
• Przycisk naciśnięto zbyt długo. Wszystkie powyższe sytuacje mogą wywołać sygnał dźwiękowy. Aby go wyłączyć, usuń jego powód, który go wywołał. Jeśli tego nie zrobisz, sygnał dźwiękowy będzie się rozlegał nadal, a płyta wyłączy się.

Błędy i alarmy

Po wykryciu błędu całe urządzenie lub grzejnik/i włączy/ą się, Rozlegnie się sygnał dźwiękowy (tylko gdy jeden lub więcej grzejników jest aktywnych), a wszystkie wyświetlacze pokażą naprzemiennie literę "F" i kod błędu (numer indeksu lub literę).

Jeśli problem nie zniknie samoczynnie, proszę skontaktować się z serwisem technicznym.

Poziom mocy	Graniczny czas działania w godzinach
1	9
2	8
3	7
4	6
5	5
6	4
7	3
8	2
9	1

Porady praktyczne dotyczące gotowania

Gotowanie na duźym ogniu	Gotowanie pod cijsnieniem Garnek cijsnieniowy Gritowanie	Smażenie Gotowanie
Gotowanie na duźym ogniu	Naleśniki	Gotowanie na duźym ogniu i przyśmażanie (Pieczność, Befstzyk, Zrazy, Flety rybine, Smazone sąka)
Gotowanie na sędzim ogniu	Szybkie zagęszczenie (Plynnne sąsy) Woda gorąca (Makarony, Ryz, Warzywa) Mleko
	Wolne zagęszczanie (Sosy sągne)
	Gotowanie na wodzie	Gotowanie pod cijsnieniem po gwizdku
Gotowanie na wolnym ogniu	Gotowanie na wolnym ogniu (mięs dozzone)	Podgrzewanie potraw
Gotowanie na barzo wojny ogniu	Czekolada Rozpuszcżona	Ultrzymywanie potraw w temperaturze

Zalecenia i środki ostrożności

! Urządzenie zostało zaprojektowane i wyprodukowane zgodnie z międzynarodowymi normami bezpieczeństwa. Poniższe ostrzeżenia dotyczą zasad bezpieczeństwa, należy je uważnie przeczytać.

Niniejsze urządzenie jest zgodne z następującymi dyrektywami unijnymi:

- 2006/95/EWG z 12/12/06 (Niskie napięcie) wraz z późniejszymi zmianami

• - 2004/108/EWG z 15/12/04 (Kompatybilność elektromagnetyczna) wraz z późniejszymi zmianami
• - 93/68/EWG z 22/07/93 wraz z późniejszymi zmianami.
• - 1275/2008 stand-by/off mode.

Ogólne zasady bezpieczeństwa

! Sprawdzać, czy wlot powietrza przy kratce wentylatora nigdy nie jest zatkany. Zabudowana płyta grzejna wymaga dobrego obiegu powietrza dla zapewnienia chłodzenia elementów elektronicznych. ! Odradza się instalację indukcyjnej płyty grzejnej na lodówce podblatowej (ciepło) lub na pralce (wibracja). Przestrzeń do wentylacji elementów elektronicznych może być niewystarczająca. - Niniejsze urządzenie przeznaczone jest do użytku domowego. - Nie należy instalować urządzenia na zewnątrz, nawet w zadaszonym miejscu, ponieważ wystawienie go na działanie deszczu i burz jest bardzo niebezpieczne. - Nie dotykać urządzenia stojąc przy nim boso lub mając mokre albo wilgotne ręce bądź stopy. - Urządzenie służy do gotowania potraw i powinno być używane jedynie przez osoby dorosłe, zgodnie ze wskazówkami zawartymi w niniejszej instrukcji. Nie używać płyty w funkcji półki lub deski do krojenia. - Płyta szklano-ceramiczna jest odporna na uderzenia, może jednak ulec uszkodzeniu (lub ewentualnie pęknięciu), jeśli zostanie uderzona ostrym przedmiotem, np. jakimś narzędziem. W takim przypadku należy natychmiast odłączyć urządzenie od zasilania elektrycznego i wezwać Serwis Techniczny. - Należy uważać, aby przewody zasilające pozostałe domowe urządzenia elektryczne nie stykały się z rozgrzanymi elementami płyty grzejnej. - Nie należy zapominać, że temperatura pól grzejnych pozostaje wysoka przez co najmniej trzydzieści minut po ich wyłączeniu. Ciepło szczątkowe jest również sygnalizowane przez odpowiedni wskaźnik (patrz Uruchomienie i użytkowanie). - Utrzymywać w odpowiedniej odległości od płyty grzejnej każdy przedmiot, który może się stopić, np. przedmioty plastikowe, aluminiowe lub produkty z dużą zawartością cukru. Szczególnie uważać na wszelkie opakowania i taśmy plastikowe lub aluminiowe: ich pozostawienie na jeszcze gorących lub ciepłych powierzchniach może spowodować poważne uszkodzenia płyty. - Należy się upewniać, czy uchwyty garnków są zawsze zwrócone w kierunku wewnętrznej części płyty grzejnej, aby uniknąć ich przypadkowego potrącenia. - Nie wyciągać wtyczki z gniazdka ciągnąc za kabel - należy trzymać za wtyczkę.

• Nie czyścić urządzenia ani nie wykonywać czynności konserwacyjnych bez uprzedniego odłączenia wtyczki od sieci elektrycznej.
• Nie jest przewidziane, aby urządzenie było używane przez osoby (w tym dzieci) o ograniczonych zdolnościach fizycznych lub umysłowych, przez osoby bez doświadczenia lub bez znajomości urządzenia, chyba że pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo, jak również przez osoby, które nie zostały zapoznane ze wstępnymi instrukcjami dotyczącymi użytkowania urządzenia.
• Ostrzeżenia dla osób z rozrusznikiem serca lub innych aktywnych implantów medycznych: Strefa gotowania spełnia wszelkie aktualnie obowiązujące normy związane z interferencjami elektromagnetycznymi.

Produkt ten spełnia wszelkie wymagania prawne (dyrektywa 89/336/EWG). Został zaprojektowany w taki sposób, aby nie powodować zakłóceń w innych urządzeniach elektrycznych, pod warunkiem, że i te urządzenia spełniają wymagania takich norm.

Płyta grzejna indukcyjna wytwarza pola magnetyczne o małym zasięgu.

Aby uniknąć jakiegokolwiek zagrożenia zakłócenia między płytą grzejną a rozrusznikiem serca, rozrusznik musi być wykonany zgodnie z aktualnie obowiązującymi normami. W tym przypadku należy zagwarantować jedynie zgodność naszego produktu z normami. Aby uzyskać informacje związane ze zgodnością z normami i ewentualnymi problemami niezgodności, należy zwrócić się do lekarza lub do producenta rozrusznika.

Zabronić dzieciom bawienia się urządzeniem. - Na płycie nie należy kłaść metalowych przedmiotów (noży, widelców, pokrywek), ponieważ mogą się nagrzewać. - Urządzenie nie jest przeznaczone do użytku z zewnętrznym wyłącznikiem czasowym lub osobnym systemem zdalnego sterowania.

Utylizacja

• Utylizacja opakowania: należy stosować się do lokalnych przepisów, dzięki temu opakowania mogą zostać poddane recyklingowi.
• Dyrektywa europejska 2002/96/WE w sprawie zużytego sprzętu elektrycznego oraz elektronicznego (WEEE) przewiduje, że domowe urządzenia elektryczne nie mogą być traktowane jako zwykłe odpady komunalne. Zużyte urządzenia powinny być zbierane oddzielnie w celu zoptymalizowania stopnia odzysku i recyklingu materiałów, które zawierają, oraz aby zapobiec potencjalnym szkodom dla zdrowia i środowiska. Symbol przekreślonego kosza umieszczony na wszystkich produktach przypomina o obowiązku selektywnego gromadzenia tych odpadów.

W celu uzyskania bliższych informacji dotyczących prawidłowego złomowania sprzętu domowego, użytkownicy mogą się zwrócić do właściwych służb miejskich lub do sprzedawców, u których dokonali zakupu.

Konserwacja i utrzymanie

Odlaczenie pradu elektrycznego

Przed kaźda czynnoscia daneży odłączyć urzadzenia od sieci zasilania elektrycznych.

Mycie urzadzenia

! Unikać stosowania srodków czyszczący o wȩciwośćciach sciernych lub korozyjnych, takich jak produkty w sprayu do barbecue i pietyków, odplamiacja i srodki przyciwrźewne, detergenty w proszku oraz gąbki z powierzchnia scierajność; moga one w sposob niedwracnalny zarysownik.

! Do czyszczenia urzadzenia nigdy nie nalezy uzywac oczyszczaczy parowych lub wysokocisniemiych.

• W ramach zwyknej konserwacci wystarczy przyemywc plyte wilgotna gąbkā i osuszać ja papierowym ręcznikiem kuchennym.
• Jesli płyta jest szczególnie silnie zabrudzona, wyczyscić ja przy pomocy odpowiedniogo produktu do czyszczenia powierzchni szklano-ceramicznych, splykć i osuszyć. W celu eliminacje najtrudniejszych do usuniecia zanieczyszczene poslugiwac sie odpowiednia skrobaczka. Usuwac zanieczyszczenia zaraz jak tylko jest to mozliwe, nie czekajac az urzadzenie ostygnie, tak aby resztki zwywnosci nie stewardnialy. Znakomite winiki maya uzyska cstosujc gabwe drucianza ze stali niedzewnej - specjalna do szklanoceramicznych plyt grzejnych - nasaczona woda i mydlem.
• Ješli na płycie grzejnej stopia są przypadkowo przyzedmioty lub materiały, takie jak plastik albo cukier,NSEZY je usnac przy pomocy skrobaczki, dopóki powierzchnia jest jejeczcieciepla.
• Po ocyszczeniu plya要去 zostac Pokryta oppowiednim produktem do konserwacci i ochry: loro niewidoczna

warstwa chroni powierzchnie w przypadku wykipienia potraw podczas gotowania. Zaleca są wykonywanie tych czynnosci, gdy urzadzenia jest letnie lub zimne.

• Naleź pamiętac, aby zawsze spląkać płyte czysta woda i dokladnie ja osuszyc: resztki produktów moglyby bowiem przykleść do jej powierzchni podczas nastepnégotowania.

Rama ze stali niedzewnej (tylko w modelach z ramka)

Na stali niedzewnej moga powstac plamy w przypadku pozostawienia na jej powierzchni przyez dluszysz czas bardzo twardej wody lub w przypadku stosowania srodkow czystosci zawierajacych fosfor.

Zaleca się obficie spłukać i dokładnie osuszyć płytę po umyciu. W przypadku rozlania wody, należy ją jak najszybciej dokładnie wytrzeć.

Niektóre płyty grzejne mają ramkę aluminiową, która jest podobna do ramki ze stali nierdzewnej. Nie należy stosować produktów do mycia i odtłuszczania innych niż przeznaczone do aluminium.

Demontaż płyty

W razie konieczności zdemontowania płyty grzejnej:

1. odkręcić śruby, przy pomocy których sprężyny centrujące są przymocowane do boków płyty;
2. poluzować śruby uchwytów mocujących w rogach;
3. wyjąć płytę grzejną z mebla. Nie zaleca się ingerencji w wewnętrzne mechanizmy urządzenia z zamiarem dokonania naprawy. W przypadku awarii skontaktować się z Serwisem.

Opis techniczny modeli

System indukcyjny jest procedurą gotowania szybszą niż istniejące. W odróżnieniu do tradycyjnych płyt grzejnych, nie rozgrzewa się strefa gotowania: Ciepło wytwarzane jest bezpośrednio wewnątrz garnka, który ma koniecznie posiadać dno z materiału termomagnetycznego.

Plyty grzejne	KIX 644 C E	KIX 633 C E
Pola grzejne	Moc (W)	Moc (W)
Tylne lewe	I 1200 - B1600	-
Tylne prawe	I 1500 - B 2000	I 1500 - B 2300
Przednie lewe	I 1500 - B 2000	I 1500 - B 2300
Przednie prawe	I 1200 - B1600	I 1200 - B1600
Moc calkowita	7200	6200

Legenda:

I = strefa gotowania z indukcją prosta B = booster: Strefa gotowania ma być dopełniona

KIX 644 C E

KIX 633 C E

Opis urządzenia Panel sterowania

Panel sterowania, którego opis znajduje się w niniejszej instrukcji, jest typowym przykładem: może się różnić od panelu sterowania Twojego urządzenia.

Podczas korzystania z panelu dotykowego:

Nie używaj rękawic, aby palce, którymi naciskasz przyciski, były czyste - naciskaj na szkło delikatnie

1 Przycisk INCREASE(+)/REDUCE(-) POWER (ZWIĘKSZANIE (+)/ZMNIEJSZANIE (-) MOCY) - służy do regulacji poziomu mocy w każdej strefie gotowania. 2 Przycisk INCREASE(+)/REDUCE(-) TIME (ZWIĘKSZANIE (+)/ZMNIEJSZANIE (-) CZASU) - służy do regulacji czasu gotowania w każdej strefie gotowania. 3 Przycisk COOKING ZONE POWER (MOC STREFY GOTOWANIA) - służy do wyświetlania poziomu mocy w każdej strefie gotowania. 4 Przycisk ON/OFF (WŁ./WYŁ.) - służy do włączania i wyłączania urządzenia. 5 Przycisk CONTROL PANEL LOCK (BLOKADA PANELU STEROWANIA) - służy do blokowania panelu dotykowego i wskazuje, że panel sterowania jest zablokowany. 6 Wyświetlacz TIMERA - pokazuje wybrany czas gotowania.
