INSTRUKCJA OBSŁUGI OR1000ERM1U CyberPower

OR1000ERM1U/OR1500ERM1U Instrukcja obsługi

K01-0000841-00

WAŻNE ZALECENIA DOTYCZĄCE BEZPIECZEŃSTWA

Niniejsza instrukcja zawiera ważne zalecenie, których należy przestrzegać w czasie montażu i konserwacji zasilacza UPS i akumulatorów. Prosimy przeczytać i przestrzegać dokładnie wszystkich zaleceń w czasie montażu i obsługi urządzenia. Przed rozpakowaniem, zamontowaniem lub używaniem urządzenia należy dokładnie przeczytać niniejszą instrukcję.

OSTRZEŻENIE! Zasilacz UPS musi zostać podłączony do uziemionego gniazdka prądu przemiennego zabezpieczonego bezpiecznikiem lub rozłącznikiem. NIE WOLNO podłączać zasilacza UPS do gniazdka bez uziemienia. Jeżeli urządzenie ma zostać odłączone od dopływu energii elektrycznej należy je wyłączyć i wyjąć z gniazdka wtyczkę zasilacza UPS.

OSTRZEŻENIE! ÚRZĄDZENIE NIĘ JEST PRZEZNĄCZÓNE DO SPRZĘTU MEDYCZNEGO LUB

PODTRZYMUJĄCEGO FUNKCJE ŻYCIOWE! Firma CyberPower Systems nie sprzedaje urządzeń przeznaczonych dla systemów podtrzymywania życia lub zastosowań medycznych. NIE WOLNO UŻYWAĆ w żadnych okolicznościach, które mogłyby mieć wpływ na bezpieczeństwo lub funkcjonowanie sprzętu podtrzymującego funkcje życiowe, w zastosowaniach medycznych lub w trakcie opieki nad pacjentem.

OSTRZEŻENIE! Akumulator może utrzymywać napięcie na wewnętrznych elementach urządzenia nawet po odłączeniu zasilania sieciowego.

OSTRZEŻENIE! Aby uniknąć ryzyka pożaru lub porażenia prądem elektrycznym należy instalować urządzenie w pomieszczeniach o kontrolowanych warunkach temperatury i wilgotności, wolnych od zanieczyszczeń. (Zakres dopuszczalnych temperatur i wilgotności patrz dane techniczne.)

OSTRZEŻENIE! W celu ograniczenia ryzyka porażenia prądem elektrycznym nie wolno zdejmować pokrywy, za wyjątkiem przypadku serwisowania akumulatora. Urządzenie, za wyjątkiem akumulatora, nie zawiera on części, które mogą być serwisowane przez użytkownika.

OSTRZEŻENIE! Aby uniknąć porażenia prądem elektrycznym, przed przystąpieniem do wymiany akumulatora lub podłączania sprzętu komputerowego wyłączyć urządzenie i wyjąć wtyczkę z gniazda zasilania.

OSTRZEŻENIE! NIE WOLNO UŻYWAĆ DO AKWARIÓW LUB W ICH POBLIŻU! Aby uniknąć ryzyka pożaru, nie wolno używać urządzenia do akwariów lub w ich pobliżu. Może dojść do kontaktu skrapłającej się pary z akwarium z metalowymi stykami elektrycznymi, co spowoduje zwarcie.

INSTALOWANIE ZASILACZA UPS

ROZPAKOWANIE

Opakowanie powinno zawierać poniższe elementy:

(1) kabel USB (typ A+B) x1; (2) kabel zasilający x 4; (3) instrukcja obsługi x1; (4) urządzenie UPS x1.

*Oprogramowanie PowerPanel® Business jest dostępne na naszej stronie internetowej.Odwiedź www.cyberpower.com I przejdź do sekcji Oprogramowanie, aby pobrać za darmo.

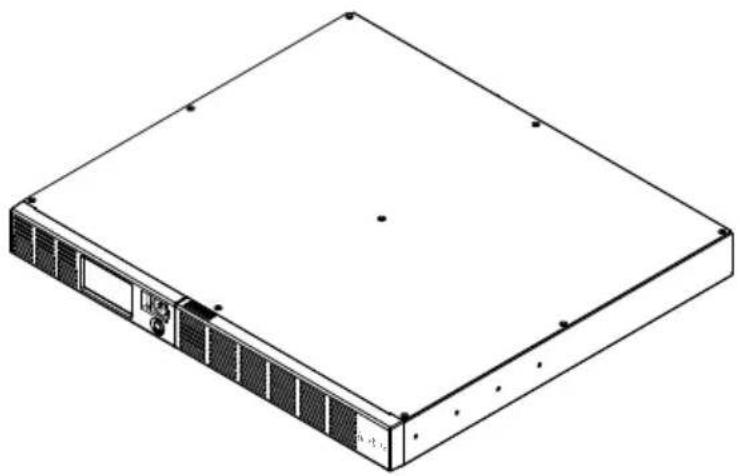

INFORMACJE OGÓLNE

Urządzenie OR1000ERM1U / OR1500ERM1U zapewnia automatyczną regulację napięcia przy niestabilnym zasilaniu. OR1000ERM1U / OR1500ERM1U chroni dołączone urządzenia przed przepięciami o energii 1030 J oraz przy braku zasilania sieciowego zapewnia zasilanie akumulatorowe urządzenia. OR1000ERM1U / OR1500ERM1U zapewnia stałe zasilanie komputera, a dołączone oprogramowanie automatycznie zapisze otwarte pliki i wyłączy komputer w przypadku utraty zasilania.

JAKO OKREŚLIĆ ZAPOTRZEBOWANIE SPRZĘTU NA ENERGIĘ ELEKTRYCZNA

1. Upewnić się, że całkowite zapotrzebowanie mocy komputera, monitora oraz urządzeń peryferyjnych nie przekracza odpowiednio 600 VA.

2. Upewnić się że zapotrzebowanie mocy urządzeń podłączonych do gniazdek zasilanych z akumulatora/zabezpieczonych przez przepięciem nie przekracza wartości znamionowej dla zasilacza UPS (1000 VA / 600 W dla OR1000ERM1U ; 1500 VA / 900 W dla OR1500ERM1U). Jeżeli przekroczona jest wartość znamionowa, mogą wystąpić warunki przeciążenia i spowodować

PODSTAWOWA OBSŁUGA

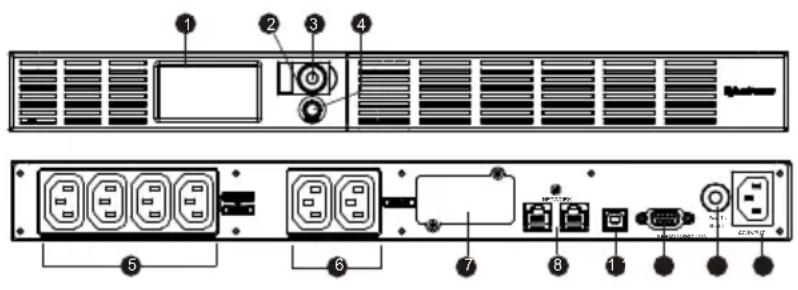

OPIS

Wysokiej rozdzielczości, inteligentny wyświetlacz LCD wyświetla wszystkie informacje o zasilaczu UPS wraz z ikonami i komunikatami. Dodatkowe informacje, patrz rozdział “Definicje podświetlanych wskaźników LCD”.

2. Wskaźnik zasilania

Świeci się, kiedy gniazdka zasilacza UPS zapewniają zasilanie wolne od skoków lub uderzeń napięcia.

3. Włącznik zasilania

Służy jako główny włącznik/wyłącznik urządzeń podłączonych do gniazdek zasilanych z akumulatora.

4. Przełącznik wyświetlacza LCD

Przełącznik służy do wyboru zawartości wyświetlacza LCD w tym napięcia wejściowego, napięcia wyjściowego i szacowanego czasu działania.

5. Gniazdka zasilane z akumulatora i zabezpieczone przed przepięciem

Urządzenie posiada gniazda zasilane z akumulatora/zabezpieczone przed przepięciami do podłączania wyposażenia i zapewnia tymczasową nieprzerwaną pracę urządzeń w przypadku awarii zasilania.

6. Gniazdka w sposób ciągły zabezpieczone przed przepięciem

Urządzenia posiada dwa gniazdka stale zabezpieczone przed przepięciem.

7. Port karty SNMP/HTTP

Zdejmij osłonę portu aby zainstalowac opcjonalną kartę SNMP. Możliwe będzie zdalne zarządzanie oraz monitoring pracy UPSa.

8. Gniazda zabezpieczające urządzenia komunikacyjne

Gniazda zabezpieczające urządzenia komunikacyjne służą do zabezpieczenia każdego połączenia standardowego modemu, faksu, linii telefonicznej, sieci szerokopasmowej lub sieci Ethernet.

9. Gniazdo USB do połączenia z PC

Gniado USB umożliwiające komunikacje zasilacza UPS z komputerem. Zasilacz UPS po podłączeniu komputera do gniazda USB komunikuje swój stan oprogramowaniu PowerPanel® Business.

10. Port komunikacyjny Serial

Umożliwia połączenie oraz komunikację pomiędzy UPS a komputerem.

11. Bezpiecznik

Umieszczony z boku zasilacza UPS rozłącznik obwodu służy do zabezpieczenia w przypadku przeciążenia lub usterki.

12. Wejście prądu przemiennego

Podłączyć przewód zasilania prądem przemiennym do odpowiednio podłączonego i uziemionego gniazdka sieciowego.

Wytyczne instalacji urządzenia

1. Nowy zasilacz UPS jest gotowy do natychmiastowego użytku. Jednak, w celu zapewnienia uzyskania maksymalnej pojemności akumulatora, zalecane jest ładowanie akumulatora przez co najmniej 8 godzin. Podczas transportu i przechowywania mogło nastąpić częściowe rozładowanie akumulatora. W celu naładowania akumulatora wystarczy zostawić urządzenie podłączone do gniazdka sieciowego. Urządzenie będzie się ładować zarówno jeżeli jest włączone, jak i wyłączone.
2. Kiedy zasilacz UPS jest wyłączony i odłączony od sieci podłączyć komputer, monitor oraz zasilane zewnętrzne urządzenie do przechowywania danych (napęd Zip, napęd Jazz, napęd taśmowy, itp., podłączone do gniazdek zasilanych z akumulatora). Do zasilacza UPS NIE WOLNO podłączać drukarki laserowej, kopiarki, grzejników, odkurzaczy, niszczarek do dokumentów lub innych urządzeń elektrycznych dużej mocy. Zapotrzebowanie mocy tych urządzeń spowoduje przeciążenie i może doprowadzić do uszkodzenia zasilacza
3. W celu zabezpieczenia faksu, telefonu, linii modemu lub kabla sieciowego podłączyć kabel telefoniczny lub kabel sieciowy z gniazdka ściennego do gniazda oznaczonego IN zasilacza UPS. Następnie połączyć kabel telefoniczny lub kabel sieciowy wychodzące z gniazdka oznaczonego OUT zasilacza UPS z modemem, komputerem, telefonem, faksem lub urządzeniem sieciowym.
4. Podłączyć zasilacz UPS do dwubiegunowego, trójprzewodowego gniazdka sieciowego z uziemieniem (gniazdko ścienne). Upewnić się, że gniazdko ścienne zabezpieczone jest bezpiecznikiem lub rozłącznikiem i nie obsługuje wyposażenia elektrycznego o dużym poborze mocy (np. klimatyzatorów, lodówek, kopiarek itp.). Unikać stosowania przedłużaczy. W razie zastosowania, przedłużacz musi być uziemiony i mieć prąd znamionowy 15 A.
5. Nacisnąć przełącznik zasilania w celu włączenia urządzenia. Kontrolka zasilania zapali się, a urządzenie wyda sygnał dźwiękowy.
6. W przypadku wykrycia przeciążenia rozlegnie się alarm dźwiękowy, a urządzenie wyda długi dźwięk. W celu skorygowania takiej sytuacji wyłączyć zasilacz UPS i wyciągnąć wtyczkę co najmniej jednego urządzenia z gniazdek zasilanych z akumulatora. Odczekać 10 sekund. Upewnić się, że rozłącznik jest wciśnięty i włączyć zasilacz UPS.
7. W celu utrzymania optymalnego ładowania akumulatora pozostawać zasilacz UPS stale podłączony do gniazdka sieciowego.
8. W celu przechowania zasilacza UPS przez dłuższy okres czasu przykryć go i przechowywać z w pełni naładowanym akumulatorem. Akumulator ładować co trzy miesiące w celu podtrzymania jego żywotności.

WYMIANA AKUMULATORA

OSTRZEŻENIE! Przed przystąpieniem do wymiany akumulatora przeczytać WAŻNE ZALECENIA DOTYCZĄCE BEZPIECZEŃSTWA i postępować zgodnie z nimi. Akumulatory należy wymieniać pod nadzorem personelu, który zna zasady postępowania z akumulatorami.

OSTRZEŻENIE! Używać tylko typu akumulatora zgodnego z danymi technicznymi. Informacje o wymiennych akumulatorach można uzyskać u sprzedawcy.

OSTRZEŻENIE! Akumulator może stwarzać zagrożenie porażenia prądem elektrycznym. Nie wrzucać akumulatora do ognia, ponieważ może wybuchnąć. Postępować zgodnie ze wszystkimi lokalnie obowiązującymi przepisami dotyczącymi utylizacji akumulatorów.

OSTRZEŻENIE! Nie wolno otwierać lub odkształcać akumulatorów. Uwolniony elektrolit jest drażniący dla skóry oraz oczu i może być toksyczny.

OSTRZEŻENIE! Akumulator może stwarzać duże zagrożenie zwarciem lub porażeniem prądem elektrycznym. Przed wymianą akumulatora podjąć następujące środki ostrożności:

1. Zdjąć wszelkie zegarki, obrączki lub inne przedmioty metalowe.
2. Stosować wyłącznie narzędzia z izolowanymi rękojeściami.
3. NIE WOLNO klaść narzędzi lub innych przedmiotów metalowych na górze akumulatora lub na zaciskach akumulatora.
4. Zakładać rękawice gumowe i buty gumowe.
5. Sprawdzić, czy akumulator nie jest nieprawidłowo uziemiony. Jeżeli jest nieprawidłowo uziemiony usunąć źródło

uziemienia. KONTAKT Z UZIEMIONYM AKUMULATOREM MOŻE PROWADZIĆ DO PORAŻENIA PRĄDEM ELEKTRYCZNYM! Prawdopodobieństwo takiego porażenia zostanie zmniejszone jeżeli takie uziemienie zostanie usunięte w czasie montażu i konserwacji (dotyczy zasilaczy UPS oraz zasilania ze zdalnych akumulatorów nie mających obwodu masy) PROCEDURA WYMIANY AKUMULATORA

1. Wysuń przedni panel.

1. Wykręć śruby z pokrywy ochronnej a następnie usuń osłone.

1. Odłącz przewody od akumulatora (czarny oraz czerwony).

1. Wyrkę śrubę konektora przewodów.

1. Zainstaluj nowe akumulatory. Podłącz akumulatory, zamontuj osłonę oraz panel czołowy, postępując z godnie z instrukcją powyżej w odwrotnej kolejności. Ładuj akumulatory co najmniej 4-8 godzin.

PRZYPOMNIENIE: Akumulatory uznawane są za ODPADY NIEBEZPIECZNE i muszą być w odpowiedni sposób utylizowane.

ROZWIĄZYWANIE PROBLEMÓW

Problem Możliwa	przyczyna Rozwiązanie
Na wyjściach zasilających urządzenia brak napięcia. Przycisk wyłącznika samoczynnego z boku urządzenia jest w pozycji zewnętrznej.	Z powodu przeciążenia zadziałał wyłącznik samoczynny.	Wyłączyć zasilacz UPS i wyciągnąć wtyczkę przynajmniej jednego urządzenia. Odczekać 10 sekund, wyzerować wyłącznik samoczynny wciskając jego przycisk i ponownie włączyć zasilacz UPS.
Zasilacz UPS nie działa przez oczekiwany okres czasu.	Akumulator nie jest całkowicie naładowany.	Naładować akumulator przez pozostawienie zasilacza UPS podłączonego do gniazdka.
	akumulator częściowo zużyty.	Skontaktować się z firmą CyberPower Systems w celu uzyskania informacji o akumulatorach wymiennych, na adres [e-mail]
Zasilacz UPS nie włącza się.	Konstrukcja wyłącznika zapobiega uszkodzeniu przez gwałtowne włączanie i wyłączanie.	Wyłączyć zasilacz UPS. Odczekać 10 sekund, a następnie ponownie włączyć zasilacz UPS.
	Akumulator zużyty.	Skontaktować się z firmą CyberPower Systems w celu uzyskania informacji o akumulatorach wymiennych, na adres [e-mail]
	Problem mechaniczny.	Skontaktować się z firmą CyberPower Systems na adres [e-mail]
Oprogramowanie PowerPanel® Business nie jest aktywne.	Kabel USB nie jest podłączony.	Podłączyć kabel USB do zasilacza UPS i odpowiedniego gniazda z tyłu komputera.
	Urządzenie nie zapewnia zasilania z akumulatorów.	Wyłączyć komputer i wyłączyć zasilacz UPS. Odczekać 10 sekund, a następnie ponownie włączyć zasilacz UPS. Spowoduje to zresetowanie urządzenia.

TECHNOLOGIA GREENPOWER W UPS FIRMY CYBERPOWER

CyberPower w trosce o środowisko

Firma CyberPower w trosce o przyrodę podjęła się projektowania i rozwijania urządzeń przyjaznych środowisku naturalnemu. W ramach rozwijania „zielonych produktów” firma podjęła szereg inicjatyw : jest członkiem ekologicznej grupy Climate Savers Computing Initiative (CSCI), jej produkty są zgodne z protokołami ograniczeń dla niebezpiecznych substancji (RoHS) i odpadów elektrycznych oraz elektronicznych (WEEE), jak i normami ISO 14001 i IECQ QC080000 . CyberPower dostarcza rozwiązań zaawansowanych technologicznie i jednocześnie przyjaznych dla środowiska, stanowiąc tym samym wiodącą przyjazną dla środowiska organizację w przemyśle produkcji systemów UPS.

ENERGY-SAVING TECHNOLOGY

Zmniejszenie kosztów energii dzięki wykorzystaniu technologii GreenPower UPS™

Celem firmy CyberPower jest nie tylko projektowanie produktów przyjaznych dla środowiska, ale także dostarczanie dodatkowych korzyści dla użytkowników korzystających z rozwiązań firmy. Jedną z nich jest zaawansowana technologia oszczędzania energii, zwiększająca wydajność i zmniejszająca do minimum straty energii. Wynikiem wykorzystania technologii GreenPower UPS™ jest znaczna oszczędność kosztów energii elektrycznej.

Przycisk Zasilania

Włączanie:Naciśnij i przytrzymaj przycisk ZASILANIA. Usłyszysz stały dźwięk przez 1 sekundę, a następnie krótki sygnał dźwiękowy. Zwolnij przycisk po krótkim sygnale.Wyłączanie:Naciśnij i przytrzymaj przycisk ZASILANIA. Usłyszysz stały dźwięk przez 1 sekundę, a następnie dwa krótkie sygnały dźwiękowe. Zwolnij przycisk po dwóch krótkich dźwiękach.

Przełączanie wyświetlacza LCD /Przycisk wyboru (Select)

Tryb ustawień:Naciśnij przycisk wyboru przez około 3 sekundy, aby uzyskać dostęp do 11 funkcji trybu konfiguracji:Lokalna jakość zasilania, Wysokie napięcie przełączenia, Niskie napięcie przełączenia, Czułość, Ostrzeżenie o niskim stanie baterii, Autotest, Ustawienie dźwięków, Uśpienie LCD, Kod ostatniej usterki, Przywracanie ustawień domyślnych, Wyjście.Wybów funkcji:Krótko naciśnij przycisk, aby przejść z bieżącego elementu do następnegoPotwierdzanie opcji:Po wybraniu opcji naciśnij przycisk przez 3 sekundy. Ikony przestaną migać po potwierdzeniu ustawienia

Funkcje	Wyświetlacz LCD	Opcje	Domyślnie	Opis
Lokalna jakość zasilania	Niski	NormalnyWysoki(Użytkownik)(CUS)* Tylko gdy skonfigurowane jest wysokie / niskie napięcie przenoszenia	Normaly (195V-257V)	Ta funkcja określa, w jaki sposób UPS przełączy się w tryb bateryjny.Można wybrać 3 różne zakresy napięcia wyjściowego w zależności od jakości usługi zasilania prądem przemiennym w Twojej lokalizacji.Jeśli zasilanienie jest stabilna, możesz wybrać Niski (189 V ~ 271 V). UPS rzadziej przechodzi w tryb bateryjny, aby tolerować wahania zasilania sieciowego. Jeśli zasilanie jest stabilne, możesz wybrać opcję Wysoki (207 V ~ 253 V). UPS będzie częściej przechodzić w tryb baterii.
Próg wysokiego napięcia przełączenia	253V-271V 257V	W ustawieniach jakości		energii można wybrać 10 stałych zakresów napięcia. W tej funkcji można jednak dostosować wysokie napięcie przełączenia. Jeśli napięcie w sieci jest zwykle wysokie, a podłączone urządzenia mogą pracować w takich warunkach, można ustawić większy zakres napięcia wyjściowego, aby zmniejszyć częstość przechodzenia zasilacza UPS w tryb bateryjny.
Próg niskiego napięcia przełączenia	189V-207V 195V	W ustawieniach jakości		energii można wybrać 10 stałych zakresów napięcia. W tej funkcji można jednak dostosować niskie napięcie przełączenia. Jeśli napięcie w sieci jest zwykle niskie, a podłączone urządzenia mogą pracować w takich warunkach, można ustawić niższyzakres napięcia wyjściowego, aby zmniejszyć częstość przechodzenia zasilacza UPS w tryb AVR lub tryb baterii.
Czułość Niski		Normaly Wysoki	Normaly Jeśli podłączony sprzęt może tolerować więcej zdarzeń związanych z zasilaniem (Przykład: niestabilna moc często związana z burzową pogoda), wybierz Niska czułość. UPS rzadziej przechodzi w tryb bateryjny. Jeśli podłączony sprzęt jest bardziej wrażliwy na zdarzenia związane z zasilaniem, wybierz opcję Wysoka czułość. UPS będzie częściej przechodził w tryb bateryjny.
Ostrzeżenie o niskim stanie akumulatorów	5/6/7/8 mins 5 mins	Alarm dźwiękowy		będzie wydawał ciągły dźwięk, gdy pozostały czas pracy będzie mniejszy niż wybrana wartość.
Self Test Yes (Tak)		YES Wyjście do MenuESC	Brak akcji W trybie sieciowym wybierz YES (TAK), aby wykonać autotest akumulatora.
Ustawienia dźwięku	Włączony	ban WyłączonyboF	Włączony	„b.on" dźwięki włączone ; „b.of” dźwięki wyłączone. W przypadku wybrania opcji b.of, urządzenie wyciszy wszystkie alarmy oprócz stanu błędu lub przeciążenia.
Uśpienie LCD	Automatyczne	wyłączenieLan Zawsze włączonyLoF	L.on	“L.on” (Auto Off jest aktywne W trybie sieciowym ekran LCD wyłączy się automatycznie po 1 minucie beczynności; w trybie bateryjnym ekran LCD jest zawsze włączony. „L.of” (automatyczne wyłączenie jest wyłączone): ekran LCD jest zawsze włączony.
Kod ostatniej usterki		Wyświetli kod błędu		tylko z ostatniej przyczyny błędu.E01: Błąd ładowarki (przeładowanie).

	E02: Błąd ładowarki			(brak ładowania)E11: Awaria akumulatoraE21: Zwarcie wyjściowe.E22: Przeciążenie.
Przywrócenie ustawień fabrycznych		Brak akcji Wybierz Yes	(Tak) aby	przywrócić ustawienia fabryczne
Wyjście (ESC)		Wyjście do		poprzedniego menu

DANE TECHNICZNE

Model OR1000ERM1U OR1500ERM1UGR
Moc (VA) 1000VA/600W 1500VA/900W
Wejście
Zakres częstotliwości 47Hz-63Hz (automatyczne wykrywanie)
Funkcja AVR tak
Wyjście
Napięcie na gniazdach z zasilaniem z akumulatora	Simulated Sine Wave 230Vac +/-10%
Częstotliwość na gniazdach z zasilaniem z akumulatora	50/60Hz
Zabezpieczenie przed przeciążeniem	w sieci: rozłącznik, w układzie akumulatora: ograniczenie prądu wewnętrznego
Zabezpieczenie przed przepięciami
Zabezpieczenie burzowe/przed przepięciami	tak
Zabezpieczenie sieci/telefonu/faksu/modemu	RJ11/RJ45 (jedno wejście/jedno wyjście)
Temperatura pracy 0	°C do 40°C (32°F do 104°F)
Konstrukcja
Sealed Maintenance Free Lead Acid Battery	6V / 7Ah x4 6V / 9Ah x4
Maksymalne wymiary (dł. x szer. x wys.)	1U Rack 433x389x44mm
Masa	13.7	14.9
Akumulator
Typowy czas ładowania	8 godzin
Możliwość wymiany przez użytkownika	tak
Wskaźniki stanu
Wskaźniki optyczne	włączenie zasilania, Bład podłączenia, wyświetlacz LCD
Alarmy dźwiękowe	praca z akumulatora, niski stan naładowania akumulatora, przeciążenie
Funkcje dodatkowe

Test samoczynny tak
Ładowanie samoczynne tak
Automatyczny restart tak
Interfejs USB tak
Styk bezpotencjałowy tak
SNMP/HTTP opcja

Dodatkowe informacje dotyczące rozwiązywania problemów można znaleźć na stronie www.CyberPower.com

W celu uzyskania dodatkowych informacji odwiedzić stronę www.CyberPower.com

Wszelkie prawa zastrzeżone. Zabronione jest kopiowanie całości lub części bez zezwolenia.
