Rodzaj produktu	System zasilania awaryjnego (EPS) / UPS line-interactive
Model	CPS600E-DE
Marka	CyberPower
Pojemność (VA / Waty)	600VA / 420W
Technologia	Automatyczna regulacja napięcia (AVR) – pojedyncze podbicie i obniżenie
Zakres napięcia wejściowego	170Vac – 270Vac
Zakres częstotliwości wejściowej	45 – 65 Hz (automatyczne wykrywanie)
Napięcie wyjściowe (na baterii)	230Vac ±5% (czysta sinusoida do 40% obciążenia, powyżej trapezoidalna)
Napięcie wyjściowe (konfigurowalne)	220V lub 230V
Częstotliwość wyjściowa (na baterii)	50/60 Hz ±1%
Czas przełączania	<10 ms typowy
Gniazda wyjściowe	1 x typ Schuko
Bateria zewnętrzna	12V, szczelna kwasowo-ołowiowa, zalecana 100Ah, ilość 1
Ochrona baterii	Bezpiecznik DC
Wyświetlacz	Wielofunkcyjny LCD z podświetleniem
Alarmy dźwiękowe	Praca na baterii, Niski poziom baterii, Przeciążenie
Temperatura pracy	0°C do 40°C (32°F do 104°F)
Wilgotność pracy	0 – 90% bez kondensacji
Wymiary (dł. x szer. x wys.)	240 x 162 x 90 mm
Waga	4,1 kg
Montaż	Poziomo lub na ścianie
Bezpiecznik wejściowy	6,3A / 250V
Bezpiecznik DC w zestawie	2 sztuki (zapasowe)
Kabel baterii	10AWG, 1,2 m – dodatni i ujemny
Certyfikaty bezpieczeństwa	CE, SONCAP, EN62040-1-1
Klasyfikacja EMC	IEC/EN 62040-2 Kategoria C2

Często zadawane pytania - CPS600E-DE CyberPower

Jaka jest różnica między EPS a UPS?

EPS (System zasilania awaryjnego) jest podobny do UPS, ale może wymagać zewnętrznej baterii. CPS600E-DE zapewnia podtrzymanie podczas awarii i regulację napięcia przez AVR. Jest przeznaczony do obciążeń niekrytycznych w zastosowaniach przemysłowych lub komercyjnych.

Jak podłączyć zewnętrzną baterię do CPS600E-DE?

Podłącz czarny (ujemny) kabel baterii do ujemnego zacisku, a czerwony (dodatni) do dodatniego akumulatora 12V (zalecane 100Ah). Upewnij się, że bateria jest odpowiednia do EPS. Używaj izolowanych narzędzi i środków ochrony.

Jaki jest czas pracy na baterii?

Czas pracy zależy od pojemności zewnętrznej baterii i obciążenia. Przy pełnym obciążeniu 420W i akumulatorze 100Ah czas wynosi około 30 minut. Niższe obciążenie wydłuża czas. Sprawdź wykresy producenta.

Jak wymienić bezpiecznik wejściowy?

Wyłącz i odłącz EPS. Otwórz komorę bezpieczników pod gniazdem AC. Wymień przepalony bezpiecznik na zapasowy o tej samej wartości: 6,3A/250V. Upewnij się, że nowy bezpiecznik spełnia normy VDE i CE. Zamknij komorę.

Co oznacza wskaźnik przeciążenia i jak go usunąć?

Ikona przeciążenia świeci i słychać alarm, gdy obciążenie przekracza 420W (600VA). Aby rozwiązać problem, odłącz niepotrzebny sprzęt, aż ikona zniknie. Zmniejsz całkowite obciążenie do wartości poniżej mocy znamionowej.

Czy mogę używać CPS600E-DE z generatorem?

Tak, ale wybierz tryb "Robust" w konfiguracji (ustawienie 1). Ten tryb pozwala EPS lepiej tolerować wahania częstotliwości z generatorów. Tryb standardowy (ustawienie 2) jest przeznaczony do obciążeń komputerowych.

Jak skonfigurować napięcie wyjściowe dla mojego kraju?

Wejdź w tryb konfiguracji, przytrzymując przycisk wyświetlacza przez 10 sekund. Przejdź do Nominalnego Napięcia Wyjściowego i wybierz 220V lub 230V. Zapisz, przytrzymując przycisk przez 4 sekundy. Domyślnie 230V.

Jakie czynności konserwacyjne wymaga EPS?

Utrzymuj EPS podłączony, aby utrzymać ładowanie baterii. Naładuj baterię zewnętrzną przez co najmniej 8 godzin przed pierwszym użyciem. Okresowo czyść otwory wentylacyjne suchą szmatką. Sprawdzaj stan baterii co roku.

Dlaczego urządzenie piszczy ciągle podczas pracy na baterii?

Ciągłe piszczenie (dwa krótkie sygnały) oznacza, że EPS działa na baterii. Jeśli piszczenie staje się szybkie, bateria jest słaba. Zapisz pracę i wyłącz sprzęt. Alarm ustaje po przywróceniu zasilania AC lub wyłączeniu urządzenia.

Co zrobić, gdy wyświetlacz LCD pokazuje 'Battery Missing'?

Oznacza to, że bateria zewnętrzna nie jest podłączona lub jest odłączona. Sprawdź połączenia kabli baterii zarówno do EPS, jak i do zacisków baterii. Upewnij się, że bateria jest prawidłowo zainstalowana. Jeśli problem nie ustąpi, sprawdź bezpiecznik DC.

INSTRUKCJA OBSŁUGI CPS600E-DE CyberPower

CPS600E-DE Instrukcja obsługi

WAŻNE INSTRUKCJE BEZPIECZEŃSTWA

Niniejsza instrukcja zawiera ważne wskazówki, które należy stosować podczas instalacji oraz obsługi zasilacza UPS i akumulatorów. Należy uważnie przeczytać i przestrzegać instrukcję podczas instalacji i obsługi urządzenia. Przeczytaj uważnie niniejszą instrukcję przed rozpakowaniem, instalacją lub użytkowaniem Emergency Power System (EPS).

UWAGA! Aby uniknąć ryzyka pożaru lub porażenia prądem elektrycznym należy instalować urządzenie w pomieszczeniach zamkniętych, w kontrolowanych warunkach temperatury i wilgotności, wolnych od zanieczyszczeń. (Patrz specyfikacje odnośnie zakresu dopuszczalnych temperatur i wilgotności).

UWAGA! Aby zmniejszyć ryzyko porażenia prądem nie należy zdejmować obudowy. Urządzenie nie zawiera żadnych części, które mogą być naprawiane przez użytkownika. Wyjątkiem jest wymiana akumulatorów.

UWAGA! EPS należy podłączyć do uziemionego gniazda zasilania sieciowego, zabezpieczonego bezpiecznikiem nadmiarowo-prądowym. NIE WOLNO podłącać EPS do nieuziemionego gniazda. Jeśli chcesz odłączyć urządzenie od zasilania, wyłącz je i wyjmij wtyczkę z gniazda.

UWAGA! Aby uniknąć porażenia prądem, przed przystąpieniem do wymiany akumulatora lub podłączania sprzętu komputerowego wyłącz urządzenie i wyjmij wtyczkę z gniazda zasilania.

UWAGA! Aby zmniejszyć ryzyko pożaru, podłącz jednostkę EPS do obwodu o maksymalnym obciążeniu 10A zgodnie z wymogami CE.

UWAGA! Gniazdo zasilania AC do którego podłączona jest jednostka EPS powinno być łatwo dostępne i znajdować się w pobliżu urządzenia.

UWAGA! Zaleca się używania przewodów przetestowanych i oznaczonych znakiem CE, VDE (np. główne przewody zasilające twojego sprzętu) aby podłączyć jednostkę EPS do gniazda AC.

UWAGA! Zaleca się używania przewodów przetestowanych i oznaczonych znakiem CE, VDE aby podłączyć jakikolwiek sprzęt do EPS.

UWAGA! Podczas instalacji urządzenia upewnij się, żeby suma prądu upływowego EPS i podłączonego sprzętu nie przekraczała 3,5mA.

UWAGA! Nie odłączaj urządzenia od zasilania AC podczas pracy, ponieważ może to doprowadzić do utraty uziemienia.

UWAGA! Jest to produkt klasy A. W warunkach domowych produkt ten może powodować zakłócenia radiowe, w takim przypadku użytkownik może powinien dokonać dodatkowych pomiarów.

UWAGA! URZĄDZENIE NIE JEST PRZEZNACZONE DO SPRZĘTU MEDYCZNEGO LUB PODTRZYMUJĄCEGO FUNKCJE ŻYCIOWE! NIE UŻYWAĆ w żadnych okolicznościach, które mogły by mieć wpływ na bezpieczeństwo lub funkcjonowanie sprzętu podtrzymującego funkcje życiowe, w zastosowaniach medycznych lub w trakcie opieki nad pacjentem.

UWAGA! NIE UŻYWAĆ DO AKWARIÓW LUB W POBLIŻU INNEGO ŻRÓDŁA WODY! Aby uniknąć ryzyka pożaru, nie używać do akwariów lub w ich pobliżu. Może dojść do kontaktu skrapłającej się pary z akwarium z metalowymi stykami elektrycznymi, co spowoduje zwarcie.

NIE USTAWIAJ jednostki EPS, gdzie byłaby ona narażona na bezpośrednie działanie źródła ciepła!

NIE BLOKUJ DOSTĘPU DO OTWORÓW WENTYLACYNYCH OBUDOWY!

NORMY:

EN62040-1-1

EMI:

Proszę sprawdzić otrzymane urządzenie. Opakowanie powinno zawierać:

EPS x 1; Instrukcja obsługi x 1; przewód zasilający x 1; Bezpiecznik x 2

AUTOMATYCZNA REGULACJA NAPIECIA (AVR)

Urządzenie EPS stabilizuje szkodliwe, dla podłączonego sprzętu skoki napięć. AVR automatycznie reguluje niskie lub wysokie napięcie aby utrzymać podłączone urządzenia na bezpiecznym poziomie zasilania 230 volt. EPS automatycznie przechodzi nap race z baterii (Wymagane podłączenie do zewnętrznych akumulatorów) jeśli napieci spadnie poniżej 170 volt lub przekroczy 270 volt.

PORADNIK INSTALACJI SPRZĘTU

1. EPS jest gotowy do pracy. Jednakże ładowanie zewnętrznych akumulatorów powinno trwać co najmniej 8 godzin aby zapewnić pełne naładowanie. Ładowanie zewnętrznych akumulatorów następuje samoczynnie przy podłączonym EPS do zewnętrznego źródła zasilania I włączonym urządzeniu.
2. NIE UZYWAĆ ZE SPRZĘTEM MEDYCZNYM LUB PODTRZYMUJACYM ŻYCIE. NIE UŻYWAĆ DO AKWARIÓW LUB W POBLIŻU INNEGO ŻRÓDŁA WILGOCI!
3. Podłącz EPS do uziemionego gniazda ściennego. Upewnij się, że gniazdo ścienne jest chronione bezpiecznikiem lub wyłącznikiem nadmiaropрядowym i nie służy do zasilania sprzętów o dużym zapotrzebowaniu mocy (np. klimatyzator, lodówka, kopiarka itp.). Zabrania się stosowania przedłużaczy, listew zabezpieczających – grozi to utrata gwarancji.
4. Włącz EPS. Dioda sygnalizująca pracę urządzenia zapali się, dodatkowo urządzenie zasygnalizuje pojedynczym dźwiękiem.
5. Przeciążenie urządzenia zostanie zasygnalizowane długim dźwiękiem. Należy wyłączyć EPS oraz odłączyć podłączone urządzenia. Należy się upewnić, że urządzenia podłączone do EPSa nie obciążają urządzenia ponad jego możliwości - 600VA/420W dla CPS600E-DE. Jeśli obciążenie przekroczy możliwości urządzenia, wystąpi stan przeciążenia, który może spowodować natychmiastowe wyłączenie urządzenia oraz uszkodzenie bezpiecznika. Więcej informacji w sekcji „Rozwiązywanie problemów”.
6. Aby utrzymać optymalne naładowanie baterii zostaw EPS stale włączony do gniazda zasilania.
7. EPS został zaprojektowany do pracy w pozycji pionowej lub montażu na ścianie – patrz rysunek poniżej.

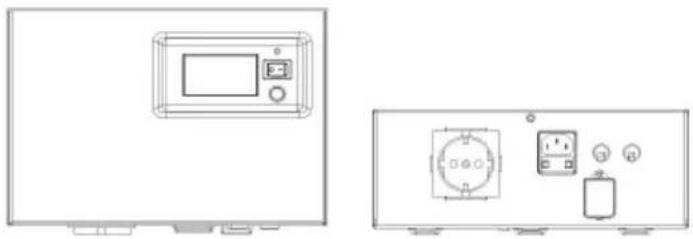

Główny włącznik / wyłącznik zasilania urządzenia podłączonego do gniazda zasilania.

1. Wskaźnik pracy urządzenia

Informuje że jednostka jest włączona i dostarcza zasilanie wolne od przepięć i impulsów elektrycznych.

1. Wyświetlacz LCD

Na ekranie wyświetlane są informacje na temat stanu jednostki EPS. Więcej informacji w sekcji „Wyświetlacz LCD”.

1. Przycisk wyboru funkcji wyświetlacza LCD

Użyj aby przełączać się pomiędzy poszczególnymi informacjami na temat stanu jednostki EPS. Więcej informacji w sekcji “Status I funkcje zasilacza EPS”.

1. Gniazdo wyjściowe AC

Urządzenie wyposażone jest w gniazdo Schuko do podłączenia urządzenia aby zapewnić zasilanie w trakcie problemów z zasilaniem z sieci. Max. prąd - 6.3A; Max. moc - 420W.

Uwaga! Zewnętrzne urządzenie powinno być podłączone przewodem o max. długości 10m oraz o przekroju co najmniej 14AWG.

1. Gniazdo wejściowe AC

Podłącz przewód zasilający do prawidłowo uziemionego gniazda.

UWAGA: stosować przewód o przekroju co najmniej 1,0mm.

Bezpiecznik AC

Zabezpiecza przed przeciążeniem.

UWAGA : Stosować bezpiecznik 6.3A/250V.

1. Czarny konektor (Ujemny) (-))

Podłącz czarny przewód do czarnego konektora zewnętrznego akumulatora.

UWAGA: Użyj przewodu 10AWG.

1. Czerwony konektor (Dodatni (+))

Podłącz czerwony przewód do czerwonego konektora zewnętrznego akumulatora.

UWAGA: Użyj przewodu 10AWG.

9. Bezpiecznik DC

Zabezpiecza przed przeciążeniem. W trybie bateryjnym..

Wymiana akumulatorów

UWAGA! Przed przystąpieniem do wymiany akumulatora przeczytaj WAŻNE INSTRUKCJE BEZPIECZEŃSTWA i przestrzegaj ich. Akumulatory należy wymieniać pod nadzorem personelu, który zna zasady postępowania z akumulatorami.

UWAGA! Używaj tylko określonego typu zewnętrznego akumulatora. Sprawdź w specyfikacji szczegóły odnośnie wymaganego akumulatora.

UWAGA! Akumulator może stworzyć ryzyko porażenia prądem. Nie wrzucaj akumulatora do ognia, ponieważ grozi to wybuchem. Przestrzegaj przepisów lokalnych odnośnie właściwej utylizacji zużytych akumulatorów.

UWAGA! Nie otwieraj ani nie nacinaj akumulatora. Uwolniony elektrolit jest szkodliwy dla skóry i oczu i może być toksyczny.

UWAGA! Akumulator może spowodować wystąpienie ryzyka zwarcia i porażenia prądem.

Należy zastosować następujące środki ostrożności przy wymianie akumulatora:

1. Zdjąć zegarek, pierścionki oraz inne metalowe przedmioty.
2. Używać wyłącznie narzędzi z izolowanymi uchwytami.

3. NIE klaść narzędzi ani innych metalowych części na wierzchu baterii lub jej stykach.

4. Nosić gumowe rękawice i buty.

5. Sprawdzić czy zaciski akumulatora nie mają kontaktu z obudową UPS. W takim przypadku należy usunąć takie połączenie. W przypadku wystąpienia takiego połączenia kontakt z akumulatorem może spowodować porażenie prądem elektrycznym.

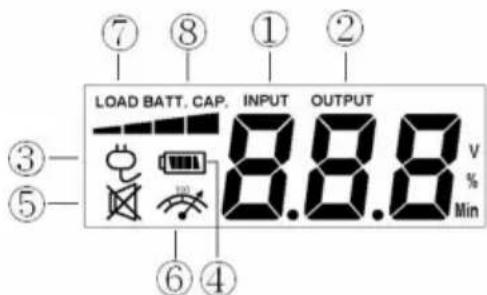

FUNKCJE WYSWIETLACZA LCD

Wyświetlacz LCD dostarcza użytkownikowi EPS Informacji o jego pracy. Informacje te są wyświetlane zarówno w trakcie pracy z sieci jak również w trybie bateryjnym.

1. Wskaźnik napięcia wejściowego (INPUT): Wskazuje napięcie jakie EPS otrzymuje z sieci. Poprzez wykorzystanie automatycznej regulacji napięcia, EPS jest przeznaczony do ciągłego zaopatrywania podłączonego sprzętu w stabilne napięcie wyjściowe 230V. W przypadku całkowitego zaniku zasilania, poważnego ograniczenia dostaw energii lub przepięcia EPS dostarcza ciągłego napięcia wyjściowego 230V w oparciu o wewnętrzny akumulator. Wskaźnik napięcia może być wykorzystany

jako narzędzie diagnostyczne do zidentyfikowania słabej jakości zasilania sieciowego.

1. Wskaźnik napięcia wyjściowego (OUTPUT): Wskaźnik ten wskazuje wartość napięcia wyjściowego, które zasilacz EPS dostarcza do komputera, w trybie normalnym, trybie AVR oraz w trybie pracy z akumulatora.

2. Symbol NORMAL: Wyświetla się, gdy EPS pracuje w normalnych warunkach.

3. Symbol BATTERY : Jest wyświetlany podczas poważnego spadku lub zaniku zasilania, słyszalny jest wtedy również alarm dźwiękowy (dwa krótkie dźwięki i pauza), wskazuje to, że UPS pracuje z wewnętrznego akumulatora. Podczas dłuższego zaniku zasilania dźwięk alarmu będzie ciągły, wskazując wyczerpywanie się baterii EPS.

4. Symbol SILENT: Wyświetla się za każdym razem, gdy EPS pracuje w trybie wyciszonym. W trybie tym dźwięk alarmu nie jest słyszalny, aż do osiągnięcia niskiego poziomu baterii.

5. Symbol OVERLOAD: Oznaczenie to wyświetla się równocześnie z alarmem dźwiękowym, aby zasygnalizować przeciążenie zasilacza EPS. Aby je zlikwidować należy odłączyć niektóre urządzenia dołączone do wyjść z podtrzymaniem aż do zniknięcia symbolu i wyłączenia alarmu.

6. Wskaznik LOAD CAP.: Wskaznik ten pokazuje przybliżony poziom obciążenia wyjść EPS podtrzymywanych z akumulatora (jeden segment odpowiada 25%).

7. Wskaźnik BATT. CAP.: Wskaźnik ten pokazuje przybliżony poziom naładowania wewnętrznego akumulatora (jeden segment odpowiada 25%).

USTAWIENIA I FUNKCJE

TRYB OGÓLNY

a. Wciśnij przycisk "wyboru" aby sprawdzić stan jednostki EPS

Funkcja Jednostka
Napięcie wejściowe V
Napięcie wyjściowe V
Obciążenie %
Napięcie baterii	V

b. Wciśnij i przytrzymaj przycisk Display przez 4 sekundy:

- podczas normalnej pracy, spowoduje zainicjalizowanie testu.

- podczas trybu pracy na baterii, spowoduje włącznie trybu wyciszonego

c. W celu oszczędności energii, podświetlanie ekranu wyłączy się po 30 sekundach beczynności.

Tryb ustawień

Krok 1: Wciśnij i przytrzymaj przycisk wyboru funkcji przez 10 sekund aby przejść do trybu ustawień. Ikony 1, 2 wyświetlą się.

Krok 2: Przyciskając przycisk wyboru funkcji użytkownik może przechodzić pomiędzy konfigurowalnymi parametrami:

a. Czas opóźnienia: Opóźnienie czasowe pomiędzy przełączaniem z bateryjnego trybu pracy na tryb pracy z sieci. Możliwość wyboru dziewięciu różnych ustawień. Domyślna wartość to 0.0 minut.

Opis funkcji: Urządzenie powróci do trybu pracy z sieci jak tylko zasilanie z sieci unormuje się z opóźnieniem ustalonym przez użytkownika.

b. Prąd ładowania: Pozwala na ustalenie wartości prądu ładowania akumulatorów w zależności od ich pojemności. Wartości można ustawić na poziomie 25, 50, 75, 100%. Domyślna wartość to 75% gdzie prąd ładowania to 7.5A.

c. Wartość napięcia wyjściowego: Pozwala na ustawienie napięcia wyjściowego dla urządzenia EPS o wartości 220V lub 230V. System domyślnie 230V.

Opis funkcji: Funkcja AVR działa automatycznie dostosowując się do wybranej wartości napięcia.

d. Tolerancja częstotliwości statycznej: 6 ustawień (1,2,4,6,8,10%) tolerancji odchyleń częstotliwości, z domyślną wartością +/-6%.

Opis funkcji: Ustala się w zależności od jakości prądu w sieci.

e. Tolerancja częstotliwości dynamicznej (Slew rate). 5 ustawień (0.25,0.5,1,2,4 Hz/Sec). Domyślna wartość 4Hz/sec.

Opis funkcji: "Slew Rate" określa tolerancję urządzenia na zmiany częstotliwości. Mniejsza wartość „Slew Rate” oznacza mniejszą tolerancję ale za to lepszą ochrona podłączonego sprzętu.

f. Wyłączenie przy niskim poziomie napięcia baterii: Funkcja pozwala dostosować moment wyłączenia urządzenia w zależności od poziomu napięcia. Domyślna wartość 10.8V (z obciążeniem).

g. Wybór trybu pracy: Możliwość wyboru pomiędzy dwoma trybami: „Standard” (ustawienie: 2) oraz trybem “Robust” (ustawienie 1). W trakcie współpracy z generatorem zaleca się ustawienie w trybie „Robust” (ustawienie 1), natomiast przy współpracy z komputerami tryb „Standard” (ustawienie 2). Domyślne ustawienie - tryb standardowy (ustawienie:2)

Definiowalne funkcje są wyświetlane w kolejności wskazanej w tabeli poniżej :

Funkcja Jednostka		Ikona
Opóźnienie Min ON BAT
Prąd ładowania % ON BAT
Napięcie wyjściowe V NORMAL MODE
Tolerancja częstotliwości statycznej	% NORMAL MODE
Slew Rate % brak
Wyłączenie przy niskim napięciu	V ON BAT
Tryb pracy	brak	Brak

Krok 3: Wciśnij i przytrzymaj przycisk wyboru przez 4 sekundy. Gdy ikona zacznie migać wartość funkcji ulegnie zmianie po naciśnięciu przycisku „wyboru”.

Step 4: Aby zapisać wybraną wartość i powrócić do głównego trybu, wciśnij i przytrzymaj przycisk „wyboru” przez 4 sekundy.

UWAGA! Jeżeli podczas ustawiania funkcji UPS nie wykonano żadnej czynności przez minimum 30 sekund, urządzenie wyłączy podświetlanie ekranu LCD i przejdzie do trybu ogólnego automatycznie.

UWAGA! Istnieją dwie metody aby powrócić do trybu ogólnego bez zapisywania zmian:

1. Poczekać aż wyłączy się podświetlanie ekranu lub

2. Wcisnąć i przytrzymać przycisk Select przez 10 sekund

SYGNALIZACJA/OSTRZEGANIE O PROBLEMACH

1. Zabezpieczenie przed przegrzaniem: EPS przestanie zasilać urządzenia. Po 30 sekundach, urządzenie wyłączy się, wartość napięcia wyjściowego na wyświetlaniu będzie wynosić 0.
2. Zabezpieczenie przez przeciążeniem : EPS przestanie zasilać urządzenia. Po 30 sekundach, urządzenie wyłączy się, na wyświetlaczu pokaże się ikona przeciążenia.
3. Brak baterii : Sygnalizowany długim dźwiękiem oraz ikoną baterii.
4. Niski poziom baterii: EPS przestanie zasilać urządzenia. Po 30 sekundach, urządzenie wyłączy się.
5. Tabela komunikatów o problemach wraz z sygnalizacja dźwiękową oraz na wyświetlaczu LCD:

Ikona	Dźwięk	Stan
Ikona przeciążenia	Stały dźwięk	Przeciążenie - Wyłączenie zasilania wyjściowego – obciążenie przekracza możliwości EPS.	Dostosuj obciążenie do możliwości EPS.
Zerowe napięcie wyjściowe	Stały dźwięk	Wysoka temperatura – wyłączenie zasilania wyjściowego.	Sprawdź działanie wentylatorów oraz otworów wentylacyjnych urządzenia
		Niski poziom baterii Naładuj akumulatory.
		Problem z baterią lub błąd AVR przy pracy z sieci – możliwe uszkodzenie AVR	Kontakt z serwisem
		Zwracie - wyłączenie zasilania wyjściowego - zabezpieczenie przed zwarciem.	Sprawdź urządzenie pod kątem wystąpienia zwarcia.
Nie startuje Brak		Brak zasilania na wejściu/wyjściu	Sprawdź połączenia na wejściu /wyjściu
		Zbyt wysokie napięcie baterii przy procedurze “Zimnego startu”.	Sprawdź powód niewłaściwego napięcia.

Rozwiązywanie problemów

Problem Możliwa	przyczyna Rozwiązanie
Brak napięcia na wyjściach zasilających urządzenia.	Uszkodzony bezpiecznik AC	Wyłącz EPS oraz odłącz podłączone urządzenia.Odłącz przewód zasilający a następnie wyjmij bezpiecznik znajdujący się poniżej gniazda AC i wymień go sprawdzając udprzednio czy ma odpowiednie parametry. Zamknij osłone i podłącz przewód zasilający. Sprawdź czy moc podłączonych urządzeń nie przekraczaa możliwości EPSa.
	Uszkodzony bezpiecznik DC	Wymiana bezpiecznika DC może być wykonana przez wykwalifikowany personel. Skontatuj się z CyberPower Systems.
	Rozładowane baterie	Ładuj akumulatory co najmniej przez 4 godziny.
	Uszkodzenie przez wyładowanie lub przepięcie.	Skontaktuj się z CyberPower Systems.
EPS nie działa przez oczekiwany okres czasu	Akumulatory nie są w pełni naładowane	Naładuj akumulatory pozostawiając EPS podłączony do sieci.
	Baterie są zużyte.	Skontaktuj się z CyberPower Systems.
EPS nie włącza się	Włącznik jest zabezpieczony przed uszkodzeniem urządzenia na wskutek naglego włączenia/wyłączenia.	Wyłącz EPS I odczekaj 10 sekund, następnie ponownie włącz.
	Urządzenie nie jest podłączone do zasilania	Podłącz urządzenie do zasilania 220/230V
	Uszkodzone baterie Skontaktuj się z CyberPower Systems.
	Uszkodzenie mechaniczne	Skontaktuj się z CyberPower Systemswww.cpsww.eu

Specyfikacja techniczna

Model CPS600E-DE
Moc (VA) 600VA
Moc (Watts) 420W
Technologia AVR ( Single Boost & Single Buck )
Wejście AC
Zakres napięcia wejściowego 170Vac – 270Vac
Zakres częstotliwości wejściowej	45~65Hz (auto sensing)
Wyjście AC
Liczba faz Jednofazowy
Praca z baterii – typowe napięcie wyjściowe	0 ~40% obciążenia –czysta sinusoida 230Vac +/- 5%40~100% – aproksymowana sinusoida 230Vac+/- 5%
Napięcie wyjściowe Konfigurowalne 220 / 230Vac
Praca z baterii – częstotliwość wyjściowa	50 / 60 Hz +/- 1%
Ochrona przed przeciążeniem	w urządzeniu: wyłącznik przeciążeniowy,w układzie akumulatora: ograniczenie prądu wewnętrznego
Czas reakcji < 10 ms ( Typowy )
Gniazda wyjściowe Typ Schuko * 1
Zewnętrzna bacteria/akumulator
Napięcie x pojemność x lilość	12V x 100Ah x 1
Napięcie zewnętrznej baterii/akumulatora	12V
Typ akumulatora	Sealed Maintenance Free Lead Acid Battery
Zabezpieczenie baterii/akumulatora	Bezpiecznik
Sygnalizacja
Optyczna	sygnalizacja pracy, wyświetlacz LCD
Dźwiękowa	praca bateryjna, niski stan baterii, przeciążenie
Srodowisko pracy
Temperatura	32°F to 104°F ( 0°C to 40°C )
Wilgotność	0 to 90% Bez kondensacji
Cechy fizyczne
Wymairy (L*W*H)( mm )	240 * 162 * 90
Waga (Kg)	4.1
Atesty
Certyfikaty	CE, SONCAP

Więcej informacji o produktach CyberPower Systems, Inc. na www.cpsww.eu.

Wszystkie prawa zastrzeżone. Kopiowanie bez pozwolenia jest zabronione.
