INSTRUKCJA OBSŁUGI VT-8217-3 V-TAC

Korzystając z urządzeń elektrycznych, należy zawsze przestrzegać podstawowych środków ostrożności. Zachowaj te instrukcje do wykorzystania w przyszłości:

• Przed pierwszym użyciem tego wentylatora ze stojakiem przeczytaj i zapoznaj się w całosci z instrukcjami użytkowania i obsługi sprzętu.
• Przed pierwszym podłączeniem urządzenia do sieci należy dokonać oględzin, aby upewnić się, że jest ono sprawne i nie doznało żadnych uszkodzeń podczas transportu.
• Nie używaj tego produktu razem z programatorem, timerem, oddzielnym pilotem zdalnego sterowania ani jakimkolwiek innym urządzeniem starowniczym.
• Przed podłączeniem urządzenia do sieciowego źródła zasilania upewnij się, że napięcie wskazane na tabliczce znamionowej odpowiada napięciu sieci lokalnej.
• To urządzenie może być używane przez dzieci w wieku 8 lat i starsze osoby oraz przez osoby niepełnosprawne fizycznie, sensorycznie lub intelektualnie lub bez doświadczenia czy wiedzy pod warunkiem, że są one nadzorowane lub instruowane w zakresie bezpiecznego użytkowania urządzenia i są w stanie zrozumieć związane z tym ryzyko. Dzieci nie powinny mieć możliwości bawić się urządzeniem. Czyszczenie i konserwacja sprzętu przez użytkownika nie powinny być wykonywane przez dzieci bez nadzorowania.

• To urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) z niepełnosprawnością fizyczną, sensoryczną lub umysłową lub bez doświadczenia czy wiedzy, chyba że jest taka osoba nadzorowana lub poinstruowana w sprawie użytkowania urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo. Dzieci powinny być również nadzorowane, aby nie bawiły się urządzeniem.

• Nie zanurzaj urządzenia ani jego kabla w wodzie ani jakimkolwiek innym płynie.

• Nie pozostawiaj urządzenia bez nadzoru podczas pracy.
• Nie pozostawiaj urządzenia bez nadzoru, gdy jest ono podłączone do sieci elektrycznej.
• Zawsze umieszczaj urządzenie na stabilnej poziomej powierzchni.
• Nie używaj urządzenia na zewnątrz.
• Konieczne jest odłączenie przewodu zasilającego od sieci po użyciu, przed czyszczeniem i podczas naprawy.
• Naprawy urządzeń elektrycznych mogą być wykonywane wyłącznie przez wykwalifikowanych elektryków. Niewłaściwe naprawy mogą stanowić poważne zagrożenie dla użytkownika.
• Nie włączaj urządzenia, jeśli wtyczka lub przewód są uszkodzone, wadliwe, po upuszczaniu lub uszkodzeniu tych ostatnich w jakikolwiek sposób.
• Przewód zasilający należy poddawać regularnym, okresowym przeglądom, aby upewnić się, że nie jest uszkodzony. Jeśli występują oznaki uszkodzenia, nie należy używać urządzenia.
• Jeśli przewód zasilający jest uszkodzony, musi zostać wymieniony przez producenta lub przez serwis posprzedażny posiadający odpowiednie kwalifikacje, aby uniknąć zagrożeń.
• Przewód zasilający musi być chroniony przed ostrymi krawędziami i nie powinien stykać się z gorącymi powierzchniami.
• Nie należy prowadzić przewodu zasilającego pod dywanami, matami itp..
• To urządzenie jest przeznaczone wyłącznie do użytku domowego i nie powinno być używane do celów przemysłowych.
• Nie należy używać akcesoriów lub dodatków innych niż dostarczone lub zalecane przez dostawcę.

• To urządzenie nie może być używane do celów innych niż zgodne z jego przeznaczeniem.

• Nie wkładaj żadnych przedmiotów (w tym palców) do kratki wentylatora lub jakiegokolwiek otworu, ponieważ może to spowodować poranienia, uszkodzenia urządzenia i / lub porażenia prądem.

• Po użyciu odłącz urządzenie od sieci, trzymając za wtyczkę, a nie za przewód.
• Przed rozpoczęciem montażu należy wyłączyć zasilanie prądem.
• Montaż mogą wykonywać wyłącznie wykwalifikowani elektrycy.
• Antes de limpar, desconecte o produto da fonte de alimentação. Após a manutenção, coloque ou reinstale todos os dispositivos de segurança (incluindo grades e aspas). Use um pano macio e húmido, depois limpe com um pano seco. Não use produtos de limpeza prejudiciais. Não dobre as aspas.
• Se o cabo de alimentação e a fixa estiverem danificados, devem ser substituídos pelo fabricante, o seu representante de serviço ou uma pessoa qualificada para evitar perigo.

To oznaczenie wskazuje, że tego produktu nie należy wyrzucać razem z innymi odpadami domowymi.

Uwaga, ryzyko porażenia prądem.

WSTEP I GWARANCJAD

Dziękujemy za wybór i zakup produktu V-TAC. V-TAC będzie Ci służył najlepiej. Prosze przeczytać tę instrukcje uważnie przed przystąpieniem do zainstalowania i zachować ją do użytku w przyszłości. Jeśli masz jakieś pytania, proszę skontaktować się z naszym Przedstawicielem lub z dystrybutorem, od którego kupiłeś produkt. Oni sa przeszkoleni i gotowi udzielić Ci pomocy.

WEEE Number: 80133970

INSTRUKCJA OBSŁUGI

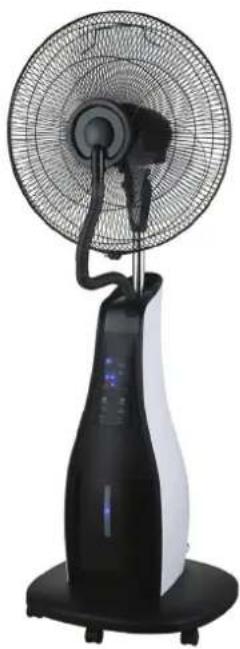

WENTYLATOR MGŁY

Model VT-8217-3
Moc 9W
Lumenów 500LM
Moc 80W
Prędkość wentylatora	niska-średnia-wysoka
Maksymalna pojemność zbiornika na wodę dla wodnej mgły	280 ml/h
Średnica kratki radialnej 430MM
Timer	7,5 godziny (z pilotem sterowania zdalnego)
Pojemność zbiornika na wodę 3,2	litra
Moc wejściowa AC: 220-240~, 50/60Hz

WPROWADZENIE

Ten produkt pełni funkcje wentylatora oraz nawilżacza powietrza, które mogą być używane razem oraz osobno. Nawilżacz powietrza nadaje się szczególnie w bardzo gorące dni, wtedy dodatkowa mjła wodna w powietrzu nie tylko wspomaga chłodzenie pomieszczenia, ale także zwiększa poziom wilgotności w razie suchego upału.

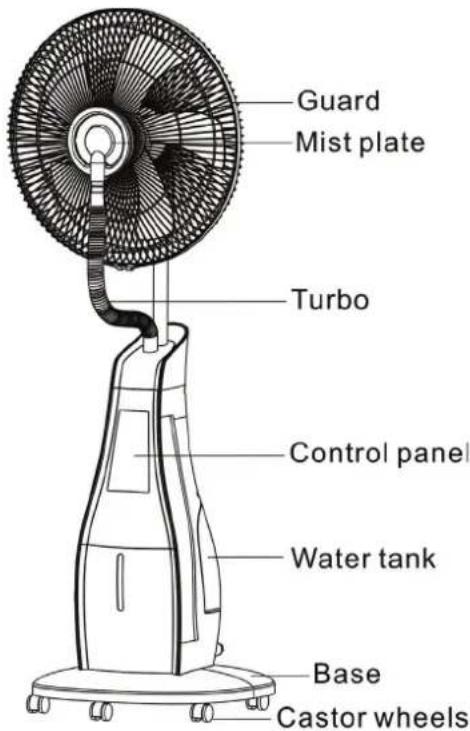

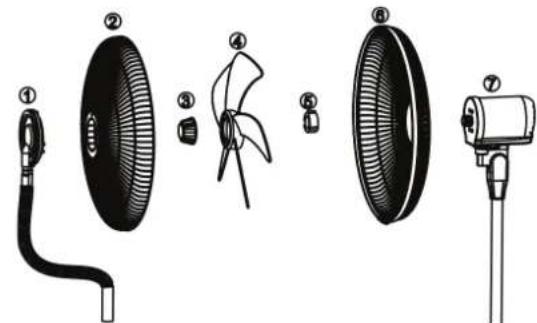

SKŁAD PRODUKTU / NAZWA CZĘŚCI

1. Płyta przednia dla pulweryzacji wodnej mgły i turbospreżarka [włącza 3 łopatki]
2. Ostona przednia
3. Ośłona łopatek
4. Łopatka
5. Nakrętka mocująca osłone
6. Osłona tylna
7. Silnik
8. Obudowa wentylatora z pokry-wą montażową 1 i pokrywą 2
9. Podstawa i 4 koła jezdne

• Zamontuj cztery koła jezdne w otworach w podstawie.
• Przymocuj obudowę wentylatora do podstawy za pomocą pokrywy montażowej 1.
• Zamocuj silnik wentylatora do otworu w obudowie wentylatora i dokręć go za pomocą pokrywy montażowej 2.

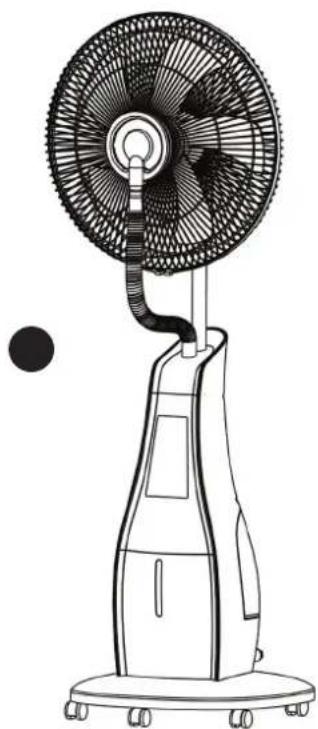

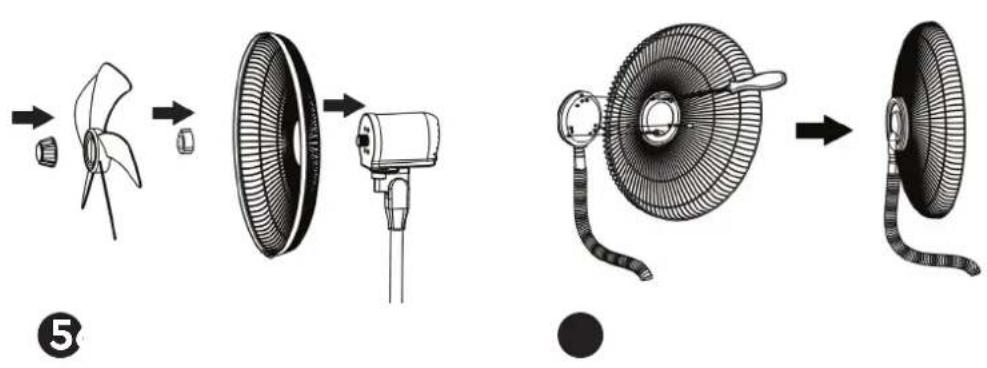

MONTAŻ PRODUKTU

• Odkręć nakrętkę mocującą bezpiecznika i zdejmij osłone łopatek z silnika i zamontuj tylną osłone.
• Zamontuj łopatki i przykryj je za pomocą osłony łopatek.
• Zamontuj płytę przednią dla pulweryzacji wodnej mgły na przedniej osłonie za pomocą 3 śrub.
• Zamocuj bezpiecznik przedni do bezpiecznika tylnego i przymocuj turbosprężarkę do obudowy układu wentylacyjnego.

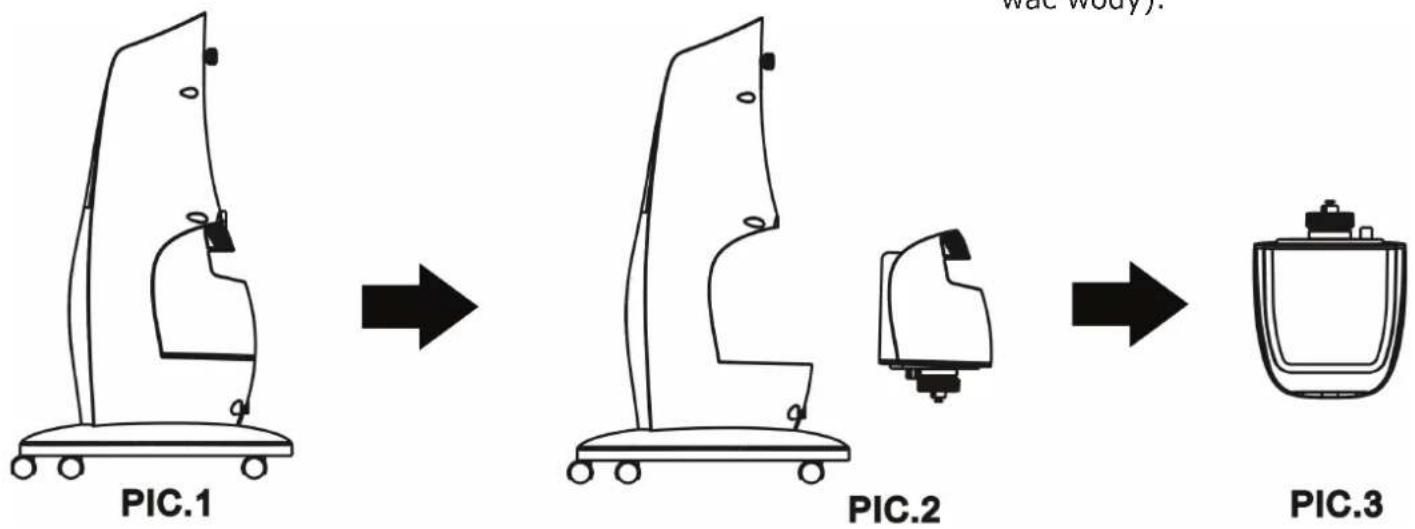

NAPEŁNIANIE ZBIORNIKA WODY

Ustaw wentylator na równej powierzchni, ustabilizuj podłogę i dolej wody potrzebnej do korzystania z funkcji nawilżania w następujący sposób:

1. Otwórz pokrywę zbiornika na wodę.

2. Podnieś zbiornik na wodę bezpośrednio do góry, aby go odczepić.

3. Ostrożnie wyjmij zbiornik wody z urządzenia (uważaj, aby się nie rozlewać wody).

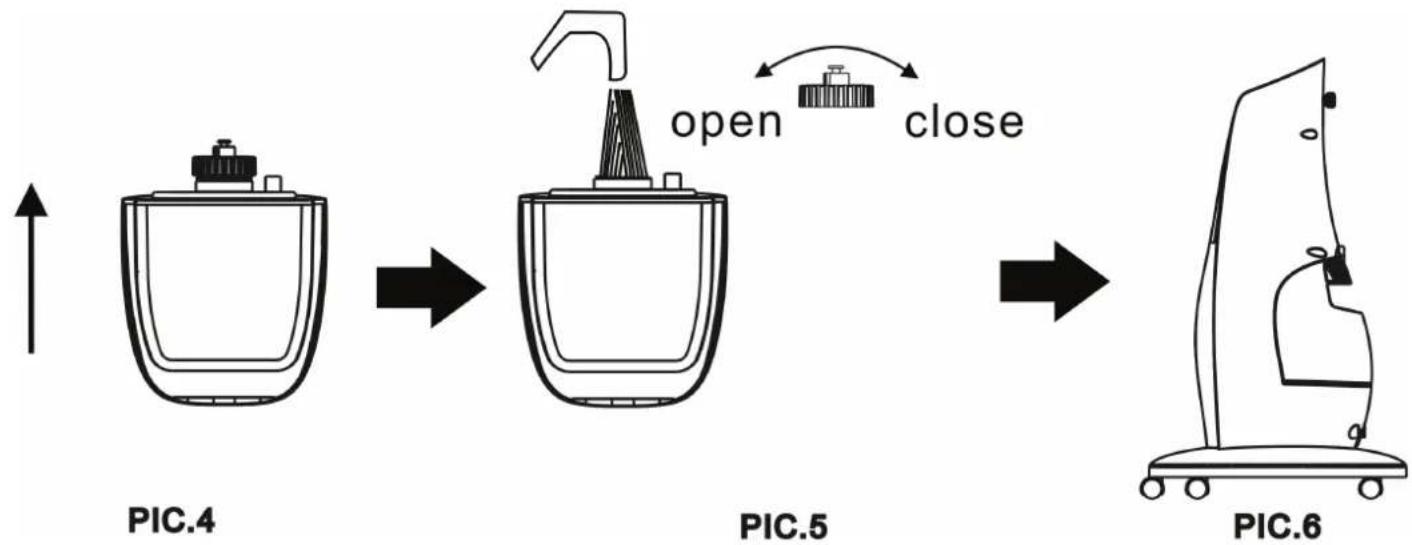

1. Nad zlewem obróć zbiornik na wodę do góry dnem, aby wypuścić wodę.

2. Odkręć pokrywę i napełnij zbiornik czystą wodą. Zaóż ponownie pokrywę i dokręć ją.

3. Ostrożnie włóż zbiornik z powrotem do urządzenia. Upewnij się, że zbiornik został prawidłowo przymocowany, aby uniknąć wycieków.

PILOT ZDALNEGO STEROWANIA

Naciśnij przycisk „OCS”, aby włączyć tryb obracania się; naciśnij go ponownie, aby ustawić stały – kierunek przepływu powietrza.

Naciśnij przycisk „MODE”, aby wybrać typ przepływu powietrza.

Naciśnij przycisk „TIMER”, aby ustawić czas pracy urządzenia.

acisnią ły a.

Włącz / wyłącz zasilanie.

Naciśnij przycisk „MIST”, aby użyć funkcji pulweryzacji wodnej mgły. Jeśli w zbiorniku jest woda, mga wydostaje się przez przednią płytę. Funkcja Wodnej mgły może być używana samodzielnie lub w połączeniu z funkcją Wentylator do pulweryzacji wodnej mgły w pomieszczeniu.

Naciśnij przycisk „SPEED”, aby aktywować funkcję Wentylatora i wybierz typ przepływu powietrza.

UWAGA:

* Nie dotykaj / nie usuwaj / nie wymieniaj wody w zbiorniku, gdy urządzenie jest podłączone do źródła zasilania.
* Przed rozpoczęciem jakichkolwiek czynności ze zbiornikiem na wodę upewnij się, że urządzenie jest fizycznie odłączone od zasilania.
* Gdy poziom wody jest zbyt niski, zabezpieczający przełącznik wyłączy funkcję rozpyłania mgły wodnej.
* Odłącz urządzenie i dolej wody do zbiornika, aby aktywować funkcję pulweryzacji.
* Nie pozwól, aby na płycie pulweryzacyjnej gromadził się kurz ani inne cząsteczki stałe - jeśli otwory płyty pulweryzacyjne zostaną zapchane, nastąpi awaria przy użyciu funkcji rozpylania mgły wodnej.
* Przed czyszczeniem urządzenia upewnij się, że jest ono odłączone od źródła zasilania. W celu wyłączenia urządzenia nie wolno dotykać go mokrymi rękami.
* Nie używaj bardzo gorącej wody w zbiorniku na wodę - używaj wody o temperaturze niższej niż 40°C.
* Do zbiornika na wodę należy dolewać tylko wodę. Nie dodawać żadnych chemikaliów, olejów ani żadnych innych dodatków.
* Nie wystawiać dzieci, osób niepełnosprawnych ani osób starszych na bezpośredni przepływ powietrza z wentylatora podczas długich okresów czasu.
* Urządzenie nie jest przeznaczone do użytku przez dzieci lub osoby niestabilne, chyba że jest odpowiednio nadzorowane przez osobę odpowiedzialną w celu zapewnienia bezpiecznej obsługi urządzenia.
* Należy pilnować, aby dzieci nie bawiły się tym urządzeniem.
Jeśli kabel zasilający został uszkodzony, ten ostatni musi być zamieniony przez producenta, przedstawiciela serwisowego lub inną upoważnioną osobę posiadającą odpowiednie kwalifikacje, aby uniknąć zagrożeń.

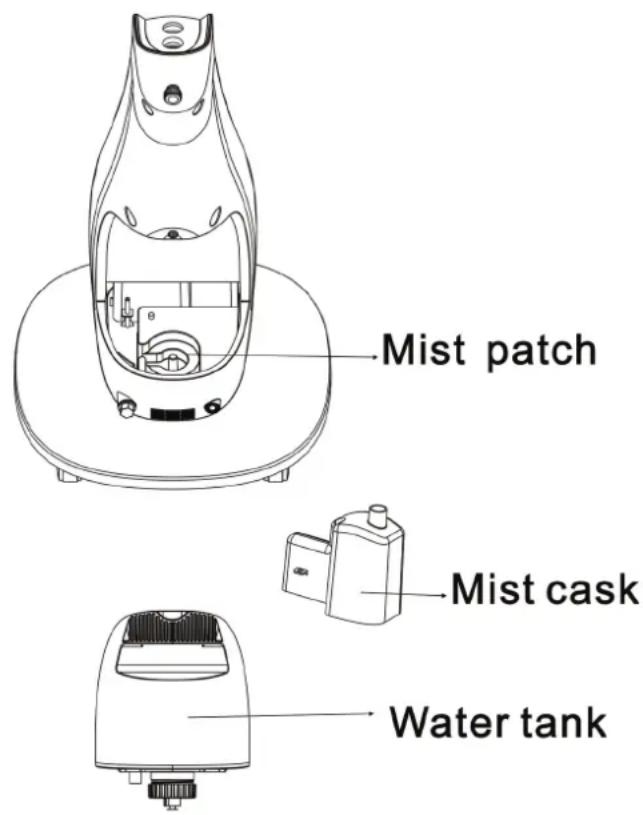

CZYSZCZENIE I KONSERWACJA SPRZĘTU

* Przed rozpoczęciem czyszczenia lub konserwacji upewnij się, że produkt jest odłączony od źródła zasilania.

* Zaleca się czyszczenie zbiornika wody po każdych 2-3 tygodniach pracy, a kanału wodnego - co tydzień.

* Przed czyszczeniem wyjmij zbiornik na wodę - ostrożnie wyjmij plastikową rurkę z pojemnika pulweryzatora, a następnie wyjmij z urządzenia sam pojemnik i zbiornik na wodę.

* Czyść pojemnik pulweryzatora suchą szmatką. Jeśli na obudowie zostały uporczywe plamy, użyj lekko zwilżonej łagodnym detergentem szmatki.

* Jeśli nie zamierzasz używać funkcji pulweryzacji wody przez dłuższy czas, opróżnij zbiornik na wodę i pozostaw go do wyschnięcia przed ponownym założeniem na nim pokrywy.

Usterka Przyczyny Rozwiązanie
1. Rozpylacz mgły wodnej działa normalnie, jednak brak mgły wodnej.	a: Woda w zbiorniku na wodę może być zanieczyszczona dodatkowymi substancjami czy chemikaliami.	a: Wyczyść zbiornik na wodę i wlej do niego czystej wody.
	b. Zbiornik na wodę może być pęknięty.	b. Wylej wodę i sprawdź, czy nie ma pęknięć ścianek zbiornika.
	c. Zbiornik na wodę może być pusty.	c. Napełnij zbiornik na wodę. Pełny zbiornik na wodę wystarcza na około 8 godzin pracy.
2. Rozpylacz mgły wodnej nie działa.	a: Pływak nie pływa.	a: Zwolnij pływak i pozwól mu pływać swobodnie w wodzie.
	b. Zbiornik na wodę może być pusty.	b. Napełnij zbiornik na wodę. Pełny zbiornik na wodę wystarcza na około 8 godzin pracy.
3. Kontrolka nie świeci, brak przepływu powietrza, brak mgły wodnej.	a: Przewód zasilający jest odłączony i nie ma zasilania.	a: Podłącz przewód zasilający i włącz zasilanie prądem.
4. Dziwny zapach mgły wodnej.	a: Gdy produkt jest nowy, w zbiorniku na wodę / płycie pulweryzacyjnej mogą znajdować się pozostałości opakowania.	a: Przy dalszym użyciu urządzenia zapach powinien zniknąć.
	b. Woda w zbiorniku może być zanieczyszczona.	b. Wyczyść zbiornik na wodę i dodaj świeżej wody.
5. Wentylator nie działa normalnie.	a: Kabel zasilający i wtyczka są uszkodzone.	a: Znajdź przedstawiciela serwisowego producenta lub osobę z odpowiednimi kwalifikacjami do wymiany lub serwisowania urządzenia.
	b. Łopatki są wygięte.	b. Nie baw się łopatkami. Użyj miękkiej wilgotnej szmatki, a następnie wytrzyj za pomocą suchej szmatki.
	c. Nie ma mechanizmu zabezpieczającego.	c. Zamontuj go poprawnie, zgodnie z instrukcją użytkowania. Nie można montować urządzenia, dopóki nie zostanie zapewnione zasilanie prądem.

V-TAC®
