NÁVOD K OBSLUZE VT-8217-3 V-TAC

Při používání elektrických spotřebičů by měla být vždy dodržována základní bezpečnostní opatření. Uschovejte tyto pokyny pro budoucí použití:

- Před použitím tohoto podstavcového ventilátoru si přečtěte všechny provozní pokyny a seznamte se s nimi.

- Před zapojením spotřebiče do elektrické sítě provedte vizuální kontrolu, abyste se ujistili, že je v provozuschopném stavu a že během přepravy nedošlo k poškození.

- Nepoužívejte tento produkt s programátorem, časovačem, samostatným systémem dálkového ovládání nebo jiným zařízením.

- Před připojením spotřebiče k síťovému napájení zkontrolujte, zda napětí uvedené na typovém štítku odpovídá napětí v místní síti.

- Děti starší 8 let a osoby s fyzickým, smyslovým či duševním postižením nebo bez patřičných zkušeností a znalostí mohou tento spotřebič používat pouze pod dohledem nebo tehdy, pokud obdržely informace o bezpečném použití spotřebiče a pokud rozumějí rizikům, která s používáním spotřebiče souvisejí. Nedovolte dětem, aby si se spotřebičem hrály. Nedovolte dětem, aby bez dohledu prováděly čištění a běžnou údržbu spotřebiče.

- Tento spotřebič není určen k použití osobami (včetně dětí) s fyzickým, smyslovým či duševním postižením nebo bez patřičných zkušeností a znalostí, ledaže by osoba odpovědná za jejich bezpečnost byla pod dohledem nebo poučením o používání spotřebiče. Děti by měly být pod dozorem, aby se zajistilo, že si se zařízením nebudou hrát.

• Neponořujte spotřebič ani jeho kabel do vody ani jiných tekutin.
• Během provozu nenechávejte zařízení bez dozoru.
• Nenechávejte spotřebič bez dozoru, pokud je připojen k síťovému napájení.
• Vždy umístěte spotřebič na pevný a rovný povrch.
• Nepoužívejte spotřebič venku.
• Po použití, před čištěním a během opravy je bezpodmínečně nutné odpojit napájecí kabel ze sítě.
• Opravy elektrických spotřebičů smí provádět pouze kvalifikovaný elektrikář. Nesprávné opravy mohou uživatele vystavit vážnému riziku.
• Nezapínejte spotřebič, pokud je zástrčka nebo kabel poškozený, nefunkční, spadl nebo je jakýmkoli způsobem poškozen.
• Napájecí kabel musí být pravidelně kontrolován, aby nedošlo k poškození. V případě jakýchkoli známek poškození by se spotřebič neměl používat.
• Pokud je napájecí kabel poškozen, měl by být vyměněn pouze výrobcem nebo vhodným kvalifikovaným poprodejním servisem, aby nedošlo k nebezpečí.
• Napájecí kabel musí být chráněn před ostrými hranami a nesmí se dostat do kontaktu s horkými povrchy.
• Napájecí kabel nesmí být veden pod koberce, rohože atd.
• Tento spotřebič je určen pouze pro domácí použití a neměl by být používán pro průmyslové účely.
• S tímto spotřebičem nepoužívejte žádné příslušenství, které není dodáno nebo doporučeno doda-vatelem.

• Nepoužívejte spotřebič k jiným účelům, než pro které je určen.

• Nevkládejte předměty (včetně prstů) do mřížky ventilátoru ani do žádného otvoru, protože by mohlo dojít ke zranění, poškození zařízení nebo úrazu elektrickým proudem.

• Po použití odpojte spotřebič z elektrické sítě tak, že jej uchopíte za zástrčku a ne tahem za kabel.
• Před zahájením instalace je nutné spotřebič odpojit od elektrické sítě.
• Instalaci smí provádět pouze kvalifikovaní elektrikáři.
• Před čištěním výrobku vytáhněte jeho zástrčku ze zásuvky. Po údržbě nainstalujte nebo znovu namontujte všechna ochranná zařízení (včetně mřížek a lopatek). Použijte měkký vlhký hadřík a poté otřete suchým hadříkem. Nepoužívejte žádné škodlivé čisticí prostředky. Neohýbejte lopatky.
• Jsou-li napájecí kabel a zástrčka poškozené, nechejte je vyměnit výrobcem, jeho servisním zástupcem nebo kvalifikovanou osobou, abyste předešli nebezpečí.

Toto označení znamená, že tento výrobek by neměl být likvidován s jiným domovním odpadem.

Pozor, nebezpečí úrazu elektrickým proudem.

ÚVOD A ZÁRUKA

Děkujeme, že jste si vybrali a koupili výrobek firmy V-TEK (V-TAC). V-TEK (V-TAC) vám nabízí ty nejlepší výrobky. Před zahájením instalace si prosím pečlivě přečtěte tyto pokyny a uschovejte si tento návod pro budoucí použití. Pokud máte další dotazy, obraťte se na našeho prodejce nebo místního obchodního zástupce, od kterého jste výrobek zakoupili. Oni jsou vyškoleni a jsou vám k dispozici pro všechny vaše potřeby.

WEEE Number: 80133970

NÁVOD K POUŽITÍ

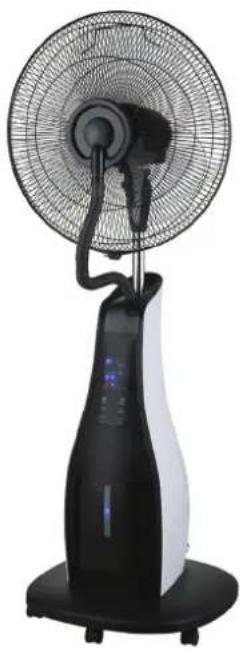

MLHOVÝ VENTILÁTOR

Model VT-8217-3
Výkon 9W
Lumeny 500LM
VÝKON 80W
Rychlost ventilátoru nízká-střední-vysoká
Maximální kapacita mlhy 280 ml/h
Velikost hlavy ventilátoru 430MM
ČASOVAČ 7.5 hodin (s dálkovým ovládáním)
Objem zásobníku 3.2 ltrů
VSTUPNÍ VÝKON AC: 220-240~, 50/60Hz

ÚVOD:

Tento výrobek plní funkce ventilátoru a zvlhčovače vzduchu, které lze používat společně nebo samostatně. Zvlhčovač je vhodný zejména ve velmi horkých dnech, kdy přídavná vodní mlha ve vzduchu nejen pomáhá ochladit, ale také zvyšuje vlhkost v suchém teple.

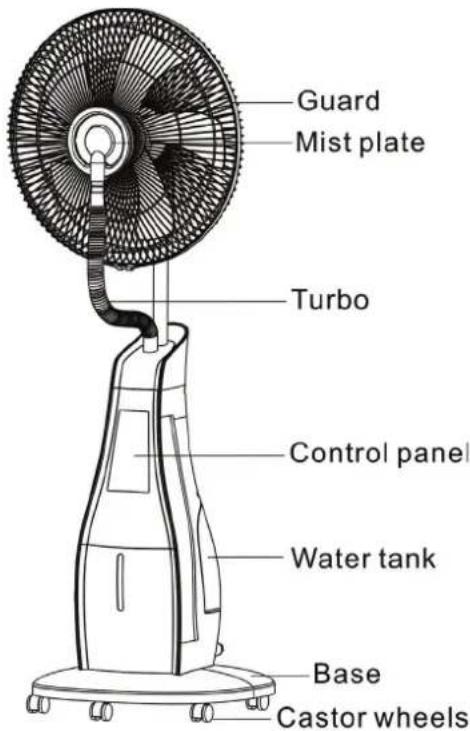

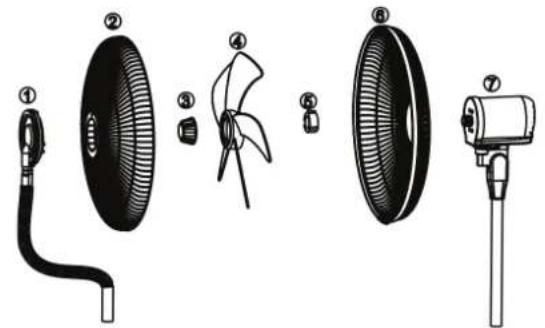

SESTAVENÍ PRODUKTU/NÁZEV SOUČÁSTÍ

1. Přední mlhová deska a turbo [včetně 3 šroubů]
2. Přední kryt
3. Kryt lopatek
4. Lopatka
5. Upevňovací matice na kryt
6. Zadní pojistka
7. Motor
8. Těleso ventilátoru s montážním krytem č.1 a krytem č.2
9. Základna a 4 natáčecí kolečka

• Namontujte čtyři natáčecí kolečka do otvorů v základně.
• Připevněte tělo ventilátoru k základně pomocí montážního krytu č.1.
• Zajistěte motor ventilátoru do otvoru v těle ventilátoru a utáhněte jej montážním krytem č.2.

SESTAVENÍ PRODUKTU

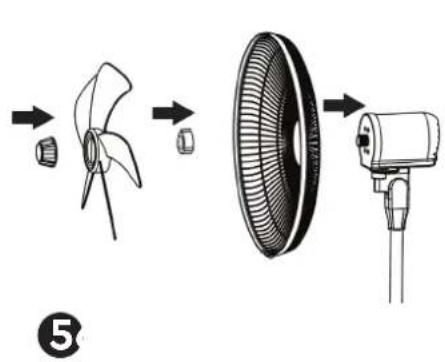

• Odšroubujte upevňovací matici krytu a kryt lopatky motoru a namontujte zadní kryt.
• Namontujte lopatku a přišroubujte ji krytem lopatky.
• Pomocí 3 šroubů namontujte přední mlhovou desku na přední kryt.
• Připojte přední kryt k zadnímu krytu a připojte turbo ke skříni ventilátoru.

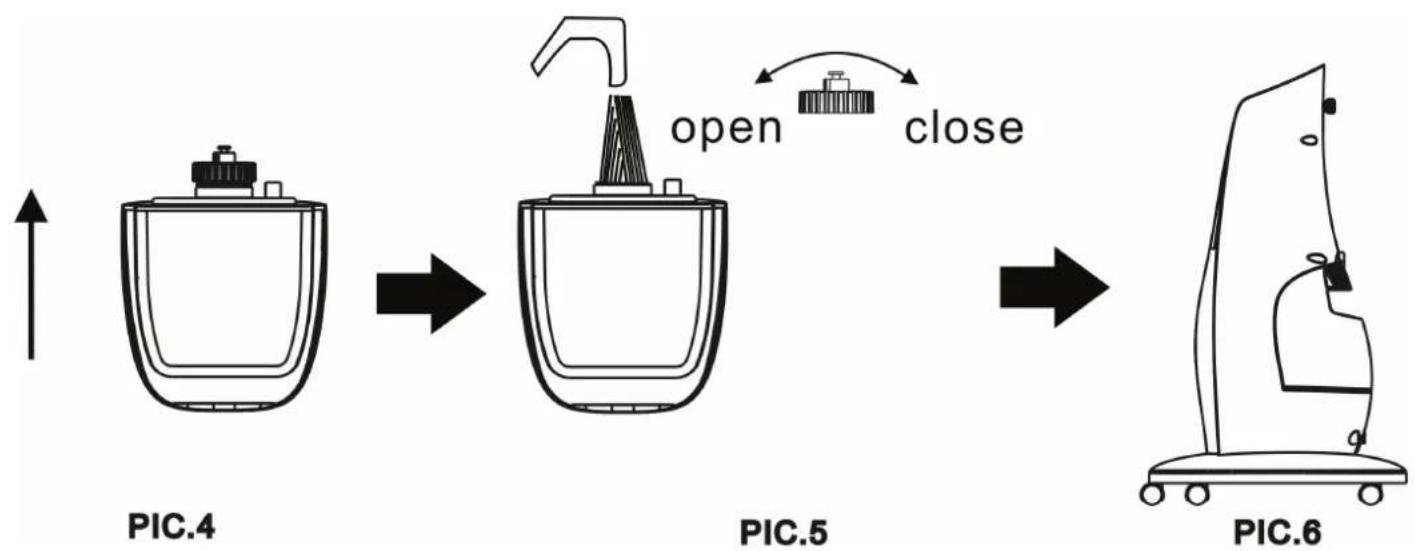

Umístěte ventilátor na rovnou a stabilní podlahu a přidejte vodu pro funkci zvlhčování následujícím způsobem:

1. Otevřete víko nádrže na vodu.

2. Zvedněte nádrž na vodu přímo nahoru a odpojte ji.

3. Opatrně vyjměte nádržku na vodu ze zařízení (dávejte pozor, aby se nerozlila).

1. Nad umyvadlem obratte nádržku na vodu vzhůru nohama.

2. Odšroubujte víko a naplňte nádrž čistou vodou. Nasadťe kryt a utáhněte jej.

3. Opatrně zasuňte zpět do zařízení. Ujistěte se, že je správně nainstalováno, aby nedošlo k úniku.


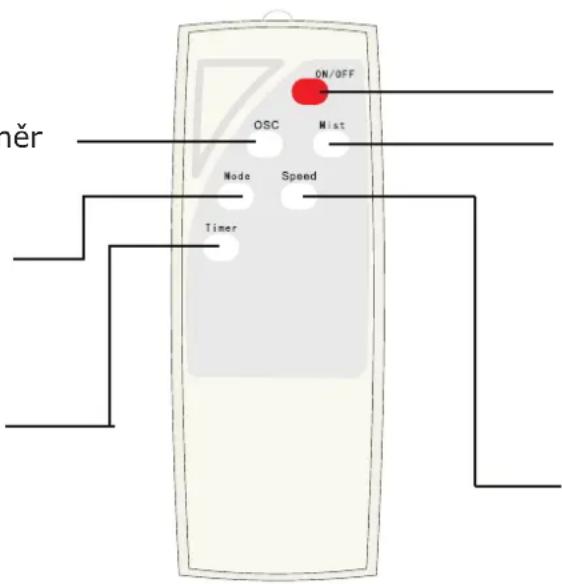

DÁLKOVÉ OVLÁDÁNÍ

Stisknutím tlačítka„OCS“ spustte oscilaci; opětovným stisknutím tlačítka zajistíte směr proudění vzduchu.

Stisknutím tlačítka „MODE“ zvolte typ proudění vzduchu.

Stisknutím tlačítka„TIMER“ nastavíte pracovní dobu spotřebiče.

ON/OFF OSC Mist Mode Speed Timer něr

Zapněte / vypněte napájení.

Stisknutím tlačítka „MIST“ spustíte funkci mlhy. Pokud je v zásobníku dostatek vody, mlha bude vycházet z přední desky. Funkci MIST je možné používat samostatně, nebo splečně s funkcí ventilátoru, který bude vyfukovat mlhu do místnosti.

Stisknutím tlačítka „SPEED“ aktivujte funkci ventilátoru a zvolte rychlost proudení vzduchu.

UPOZORNĚNÍ

* Nedotýkejte se / neodstraňujte / nevyměňujte nádržku na vodu, když je zařízení připojeno ke zdroji energie.
* Před jakýmkoli zásahem do nádrže na vodu se ujistěte, že byl výrobek fyzicky odpojen od elektrické sítě.
* Pokud je hladina vody příliš nízká, bezpečnostní spínač přeruší činnost funkce vodní mlhy.
* Odpojte zařízení a doplňte nádržku na vodu pro další provoz.
* Dbejte na to, aby se na destičce mlhy nehromadil prach nebo jiné částice - pokud jsou otvory mlhy blokovány, dojde k poruše funkce vodní mlhy.
* Před čištěním zařízení se ujistěte, že je zcela odpojeno od zdroje napájení. Při odpojování zařízení si ujistěte, že nemáte mokré ruce.
* Nepoužívejte ve vodní nádrži příliš horkou vodu - používejte vodu s teplotou nižší než 40° C.
* Nádržku na vodu naplňte pouze vodou. Nepřidávejte chemikálie, oleje ani jiné přísady.
* Nevystavujte děti, osoby se zdravotním postižením a starší osoby prímému proudění vzduchu z ventilátoru po dlouhou dobu.
* Tento spotřebič není určen k použití malými dětmi nebo nemocnými osobami, pokud nebyly dostatečně pod dohledem odpovědné osoby, aby bylo zajištěno, že mohou spotřebič bezpečně používat.
* Děti by měly být pod dohledem, aby bylo zajištěno, že si s přístrojem nebudou hrát.
* Pokud je napájecí kabel poškozen, musí být vyměněn výrobcem, jeho servisním zástupcem nebo podobně kvalifikovanou osobou, aby se předešlo nebezpečí.

ČIŠTĚNÍ A ÚDRŽBA

* Před zahájením čištění nebo údržby se ujistěte, že je produkt vypnutý.

*Doporučujeme vyčistit nádrž na vodu po každých 2–3 týdnech používání a vodní potrubí čistěte každý týden.

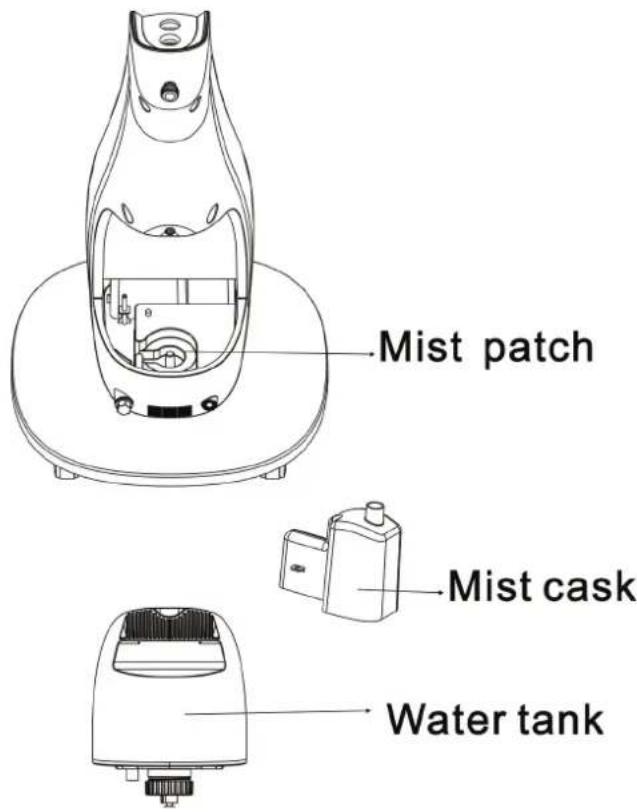

* Před čištěním vyjměte nádrž na vodu – vytáhněte plastovou hadičku z mlžné nádobky a následně vyjměte mlžnou nádobku a nádrž na vodu.

* Na čištění mlhové nádobky použijte suchý hadřík. Pokud jsou na této nádobce silnější znečištění použijte hadřík mírně navlhčený jemným čisticím prostředkem.

* Pokud nebudete funkci vodní mlhy delší dobu používat, vyprázdněte nádržku na vodu a před nasazením víka ji nechejte uschnout.

Závada Přičina Řešení
1. Mlhový rozpračovač funguje normálně, ale bez rozprašování mlhy.	a. Voda může být kontaminována jinými látkami nebo chemikáliemi.	a. Vyčistěte nádržku na vodu a nalijte čistou vodu.
	b. Nádrž na vodu může být prasklá.	b. Vylijte vodu a zkontrolujte praskliny.
	c. Nádrž na vodu může být prázdná.	C. Naplňte nádržku na vodu. Když je nádrž na vodu plná, vydrží přibližně 8 hodin.
2. Mlhový rozprašovač nefunguje.	a. Plovák je zaseknutý. a.Uvolněte plovák a nechte ho volně plavat.
	b. Nádrž na vodu může být prázdná.	b. Naplňte nádržku na vodu. Když je nádrž na vodu plná, vydrží přibližně 8 hodin.
3. Kontrolka nesvítí, žádný proud vzduchu, žádná mlha.	a. Je odpojen napájecí kabel nebo došlo k výpadku dodávky elektrické energie.	a. Připojte napájecí kabel a zapněte napájení.
4. Zvláštní zápach mlhy.	a. V případě nového spotřebiče, mohou být v nádrži na vodu/na mlhové desce zbytky.	a. Při dalším použití by měl zápach zmizet.
	b. Voda v nádrži na vodu je možná znečištěná.	b. Vyčistěte nádržku na vodu a přidejte čerstvou vodu.
5. Ventilátor nefunguje normálně.	a. Došlo k poškození zástrčky a napájecího kabelu.	a. Na výměnu nebo opravu vyhledejte servisního zástupce nebo přiměřeně kvalifikovanou osobu.
	b. Lopatky jsou ohnuté.	b. Nehrajte si s lopatkami. Použijte měkký vlhký hadřík a poté otřete suchým hadříkem.
	c. Žádné bezpečnostní zařízení.	c. Spotřebič musí být připojen v souladu s přiloženým návodem. Nelze jej nainstalovat, pokud není k dispozici elektřina.
