INSTRUKCJA OBSŁUGI Regent DVD D-225 Ferguson

Środki bezpieczeństwa 3

Oprogramowanie do pobrania 3

O instrukcji obsługi 4

Oznaczenia wykorzystane w odtwarzaczu 4

1. Podstawowe informacje 5

1.1. Główne cechy 5

1.2. Zawartość pudełka 5

1.3. Waźne wskazówki do obsługi odtwarzacza

5

1. Pilot zdalnego sterowania 6

2. Wygląd panelu przedniego i tylnego 7

3. Obsługa i podłączenie 8

4. Rozwiązywanie problemów 10

Specyfikacja techniczna 11

Środki bezpieczeństwa

Prosimy o dokładne zapoznanie się z instrukcją obsługi i zawartymi w niej zaleceniami.

Aby uniknąć porażenia prądem nie otwieraj nigdy obudowy. Uszkodzenie plomby gwarancyjnej powoduje utratę gwarancji.

Odlącz urządzenie od sieci podczas burzy lub gdy nie będzie używane przez dłuższy czas. Pamiętaj, że gwarancja nie obejmuje uszkodzeń urządzenia, które są spowodowane uderzeniem pioruna.

Nie wystawiaj urządzenia na bezpośrednie działanie promieni słonecznych. Trzymać z daleka od źródeł ciepła i od wilgotnego otoczenia. Nie zasłaniać otworów wentylacyjnych, tak aby zapewnić prawidłową cyrkulację powietrza.

Ustaw urządzenie w pozycji poziomej, na płaskiej, równej i stabilnej powierzchni.

Jeśli przenosisz urządzenie z ciepłego pomieszczenia do zimnego i na od-wrót odczekaj min. 1 godzinę przed włączeniem do prądu. W przeciwnym wypadku mogą wystąpić problemy.

Urządzenie należy trzymać z daleka od wazonów, butelek, akwariów I innych źródeł wody w celu uniknięcia uszkodzenia. Nie należy dotykać wtyczki zasilania gołymi rękoma.

Nie stawiaj żadnych przedmiotów na obudowie urządzenia. Może to spowodować przegrzewanie i problemy z odbiorem.

Przed rozpoczęciem czynności konserwacyjnych lub instalacyjnych należy odłączyć odbiornik od sieci elektrycznej. Do czyszczenia odbiornika nie należy stosować alkoholu ani płynów zawierających amoniak. W razie potrzeby czyścić za pomocą miękkiej, niestrzępiącej się szmatki zwilżonej łagodnym roztorem wody z mydiem.

• Nie podłączaj żadnych kabli kiedy wtyczka zasilania jest w gniazdku.
• Sprawdź czy masz sprawne kable. Kable uszkodzone mogą spowodować pożar.
• Wyłącz odbiornik z zasilania przy podłączaniu okablowania.

Oprogramowanie do pobrania

Firma Ferguson wykorzystała wszystkie dostępne jej możliwości, aby dostarczyć użytkownikom aktualizacje oprogramowania, pozwalające na poprawę parametrów pracy urządzenia. Firma Ferguson zastrzega sobie prawo do wnoszenia poprawek, zmian lub modyfikacji oprogramowania stosowanego w urządzaniu na dowolnej podstawie i bez wcześniejszego powiadomienia o takich zmianach. Aktualna wersja oprogramowania dostępna jest na stronie internetowej http://www.ferguson-digital.eu

O instrukcji obsługi

Firma Ferguson wykorzystała wszystkie dostępne jej możliwości, aby zapewnić najbardziej aktualne informacje o swoich produktach. Firma Ferguson nie udziela gwarancji związanych z zawartością niniejszej instrukcji obsługi oraz rzeka się wszelkich domniemanych gwarancji dotyczących wartości rynkowej lub przydatności jej do określonych celów. Zawarte tutaj informacje służą jako wskazówki pozwalające na użytkowanie i konserwację odtwarzacza.

Firma Ferguson zastrzega sobie prawo do wnoszenia poprawek, zmian lub tłumaczenia Instrukcji obsługi bez wcześniejszego powiadomienia o takich zmianach. Z tego względu zaleca się regularne odwiedzanie naszej witryny internetowej w celu uzyskania najnowszych informacji.

Oznaczenia wykorzystane w odtwarzaczu

Ostrzeżenie: ryzyko porażenia elektrycznego - nie otwierać

Napis ten ostrzega przed otwieraniem obudowy odtwarzacza. Do otwierania obudowy upoważnieni są wyłącznie autoryzowani pracownicy serwisowi.

Oznaczenie CE

Oznaczenie to informuje, że urządzenie zgodne jest z warunkami dyrektywy 2014/30/EU dotyczącej przestrzegania przez kraje członkowskie przepisów zgodności elektromagnetycznej oraz warunkami dyrektyw 2014/35/EU dotyczącej przestrzegania przez kraje członkowskie przepisów niskiego napięcia i bezpieczeństwa związanego z obsługą urządzeń elektrycznych.

Logo podwójna izolacja

Logo to informuje, że urządzenie jest urządzeniem bezpiecznym pod względem elektrycznym, o lle wykorzystywany jest zgodnie z zaleceniami określonymi w rozdziale dotyczącym bezpieczeństwa.

Bierzmy czynny udział w ochronie środowiska!

Twoje urządzenie jest zbudowane z materiałów, które mogą być poddane ponownemu przetwarzaniu lub recyklingowi. W tym celu należy je dostarczyć do wyznaczonego punktu zbiórki.

Logo RoHS

Logo to informuje, że urządzenie zgodne jest z warunkami dyrektywy 2011/65/EU (potocznie znanej jako Restriction of Hazardous Substances Directive lub RoHS). Dyrektywa RoHS obejmuje swoim działaniem ograniczenia na etapie produkcji w wprowadzaniu substancji niebezpiecznych w elektronice.

Piktogram ostrzegający o emisji światła laserowego

Ten odtwarzacz jest produktem z laserem 1 klasy. Użytkowanie urządzenia niezgodnie z jego przeznaczeniem może spowodować narażenie na działanie niebezpiecznego promieniowania laserowego. Wiązka lasera jest niebezpieczna dla oczu, nie próbuj zdemontować obudowy. Naprawę sprzętu pozostaw wykwallifikowanemu personelowi.

1. Podstawowe informacje

1.1. Główne cechy:

• Odtwarzanie płyt DVD-video
- Odtwarzanie plików multimedialnych

1.2. Zawartość pudełka:

• Pilot zdalnego sterowania
• Instrukcja użytkownika
  • Odtwarzacz DVD

1.3. Ważne wskazówki do obsługi odtwarzacza

Odtwarzacz DVD posiada uproszczony interfejs ekranowy (klawisz menu), pozwalający na przeglądanie zawartości nośnika (w zakresie obsługiwanych formatów) za pomocą krzyża nawigacyjnego z poziomu pilota.

UWAGA: Formaty nie obsługiwane przez urządzenie mogą nie pojawić się w przeglądarce multimediów.

Pod klawiszem SETUP znajdują się ustawienia urządzenia.

UWAGA: Proszę pamiętać, że nowe oprogramowanie może zmienić funkcjonalność odbiornika. Zdjęcia i opisy zamieszczone w instrukcji mają charakter poglądowy. Jeśli zauważą Państwo błąd prosimy o jego zgłoszenie, dołożymy wszelkich starań aby go poprawić.

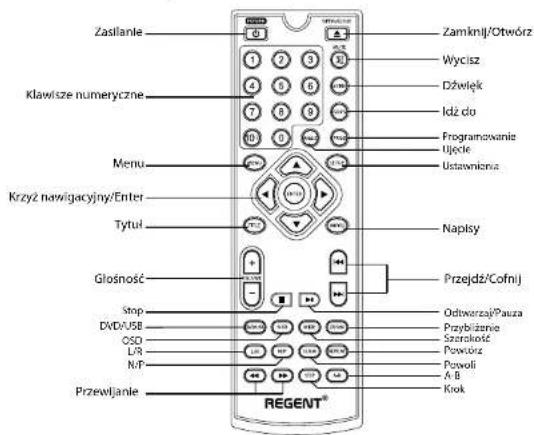

1. Pilot zdalnego sterowania


Zasilanie Klawisze numeryczne Menu Krzyż nawigacyjny/Enter Tytuł Głośność Stop DVD/USB OSO USB N/F Przewljanie Zamknijl/Otwórz Wycisz Dźwięk Idż do Programowanie Ujęcie Ustawione Naptsy Przejdz/Cofnij Odlworzaj/Pauza Przybłażane Szerokość Powtoż Pozwoli A-B Krok

Opis przycisków:

Zasilanie – Włącza i wyłącza urządzenie

Klawisze numeryczne – do wprowadzania Cyfr

Menu – przejście do menu pły- ty/przeglądarki multimediów

Krzyż nawigacyjny/Enter – do nawigacji w menu i przeglądarce multimediiów. Enter dla wyboru

Tytuł – pokazuje tytuł płyty DVD

Głośność – dostosowanie głośności

Stop – zatrzymanie odtwarzania

DVD/USB – wybór nośnika OSD – menu ekranowe

L/R – przełączenie między le- wym i prawym kanałem Audio

N/P – przełączenie między systemem PAL a NTC

Przewijanie – przewijania w przód i tył

Zamknij/Otwórz – do otwierania i zamykania tacki płyt

Wycisz – wyciszanie odtwarzacza DVD

Dźwięk – Wybieranie ścieżki dźwię- kowej jeśli jest dostępna

Idź do – wybieranie tytułu, rozdziału lub czasu

Programowanie – ustawia- nie kolejności odtwarzania

Ujęcie – zmiana między róż- nymi ujęciami kamery

Ustawienia – Do wejścia lub wyjścia z ustawień

Napisy – zmiana lub wyłączenie napisów

Przejdź/cofnij – przejście do następnego/poprzedniego rozdziału/tytułu

Odtwarzanie/Pauza – od- twarzaj lub zatrzymaj

Przybliżenie – powiększanie obrazu

Szerokość – zmiana szerokości obrazu

Powtórz – zmiana trybu powtarzania

Powoli – zwolnione przeglądanie video

A-B – tworzenie pętli z pkt A do pkt B w odtwarzanym DVD

Krok – przeglądanie klatka po klatce

3. Wygląd panelu przedniego i tylnego

panel przedni odtwarzacza DVD

REGENT® 0-225 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧

1. tacka odtwarzacza

2. wyświetlacz

3. wysuń/wsuń tackę

4. odtwarzaj/pauza

5. stop

6. wyłączenie

7. sensor podczerwieni

8. złącze USB

panel tylny odtwarzacza DVD

① ② ③ ④ ⑤ ⑥ SOAKT

1. złącze HDMI

2. wyjście audio RCA lewe

3. wyjście RCA video

4. wyjście audio RCA prawe

5. koncentryczne wyjście cyfrowe

6. złącze SCART

4. Obsługa i podłączenie

Zasilanie

Podłącz odtwarzacz DVD za pomocą dołączonego przewodu zasilającego do standardowego gniazda zasilającego.

Podłączenie wideo i audio

Zauważ: Przed podłączeniem lub zmianą podłączenia, upewnij się że wszystkie urządzenia są odłączone od zasilania.

Zauważ: Oba złącza (wideo i audio) należy podłączyć od DVD do odbiornika Telewizyjnego

Wyjście stereo audio RCA:

1. Używaj złącza stereo audio RCA by przesłać dźwięk z DVD do telewizora
2. Wymagany przewód audio RCA
3. Użyj przewodu audio RCA by podłączyć wyjście RCA stereo audio z wejściem RCA stereo audio w telewizorze.
4. Dostosuj połączenia w ustawieniach wejść w telewizorze do użytych w poprzednim kro-ku.

Koncentryczne SPDiF:

1. Użyj kabla audio koncentrycznego by przesłać wysokiej jakości dźwięk z DVD do systemu audio.
2. Wymagany przewód audio RCA
3. Użyj przewodu audio RCA by podłączyć cyfrowe koncentryczne złącze RCA z wejściem cyfrowym RCA audio w systemie dźwiękowym.
4. Dostosuj połączenia w ustawieniach wejść w telewizorze do użytych w poprzednim kro-ku.
5. W opcjach ustawień SPDiF ustaw RAW/PCM/wył

Złącze composite video:

1. Używaj złącza composite video by przesłać obraz z DVD do telewizora
2. Wymagany przewód video RCA
3. Użyj przewodu video RCA by podłączyć wyjście RCA video z wejściem RCA video w telewizorze.
4. Dostosuj połączenia w ustawieniach wejść w telewizorze do użytych w poprzednim kro-ku.

Złącze HDMI (optymalne):

Wymaga kabla HDMI(nie zawarty)

1. Użyj kabla HDMI by podłączyć wyjście HDMI z DVD z wejściem HDMI w telewizorze.
2. Dostosuj połączenia w ustawieniach wejść w telewizorze do użytych w poprzednim kroku.
3. Ustaw rozdzielczość w ustawieniach obrazu.

DVD/CD

Wczytywanie dysku

1. Naciśnij otwórz/zamknij by wysunąć tackę napędu.
2. Położ płytę na tackę napędu etykietą do góry.
3. Naciśnij otwórz/zamknij by wsunąć tackę napędu.
4. W zależności od zawartości dysku odtwarzanie rozpocznie się automatycznie lub będzie wymagane wybranie pliku z eksploratora.

Nośnik USB

1. Podłącz pamięć USB do portu
2. Wspierane formaty powinny pojawić się w przeglądarce plików.
3. Wciśnij DVD/USB by przełączyć tryb.
4. Użyj krzyża nawigacyjnego by poruszać się w przeglądarce plików.

5. Rozwiązywanie problemów

Przed odesłaniem na serwis sprawdź poniższy instrukcję rozwiązywania problemów.

Objaw Rozwiązanie
Brak zasilania	• Poprawnie podłącz kabel zasilający do ściennego gniazda zasilającego.
Brak obrazu	• Wybierz odpowiednie wejście obrazu na telewizorze.• Podłącz poprawnie złącze obrazu do telewizora.• Włącz telewizor.
Brak dźwięku	• Sprawdź połączenia audio.• Jeśli używasz amplitunera sprawdź inne złącze lub ustawienia wejść.
Odtwarzany obraz jest słabej jakości •	Wyczyść dysk.
Odtwarzacz DVD nie rozpoczyna odtwarzania	• Włóż płytę jeśli nie ma płyty w napędzie.• Włóż odpowiednią płytę w wspieranym formacie.• Wyczyść płytę.• Włóż płytę w odpowiednią stronę.• Wyłącz blokadę wieku lub zmień jej poziom.
Słychać buczenie lub hałas	• Wyczyść urządzenie ściereczką zwilżoną alkoholem.• Wyczyść płytę.• Podłącz poprawnie głośniki i ich elementy.• Odsuń telewizor od sprzętu audio.
Pilot nie działa poprawnie	• Wskaż pilotem na sensor podczerwieni DVD.• Używaj pilota w odległości ok 5m.• Usuń przeszkody.• Wymień baterie w pilocie na działające.
Zniekształcony obraz lub bez koloru	• Jeśli obraz jest zniekształcony lub smuży sprawdź czy ustawiony jest system kolorów odpowiada systemowi odbiornika telewizyjnego.
Symbol ø pojawia się na wyświetlaczu	• Oprogramowanie DVD blokuje daną funkcje w danej chwili.• Oprogramowanie nie wspiera danej funkcji.• Funkcja jest nie dostępna w danej chwili.

Specyfikacja techniczna

System PAL/AUTO/NTSC
Częstotliwość odbioru: 20HZ-20KHZ (at 1KHz 0dB)
Współczynnik sygnału do zakłóceń ≥90dB (at 1KHz 0dB)
Zniekształcenia dźwięku i zakłócenia ≥-60dB (at 1KHz0dB)
Wyjście audio 2.0+0-1.0 Vrms
Wyjście wideo	Composite: 1.0+0.2Vp-pImpedancja obciążenia: 75Ω
Zasilacz 110-240V~50/60Hz
Wspierane dyski	DVD/VCD/CD/MP3/Photo CD/SVCD/JPEG/MPEG-4
