INSTRUKCJA OBSŁUGI Regent DVD D-1000k karaoke Ferguson

Środki bezpieczeństwa 3

Oprogramowanie do pobrania 3

O instrukcji obsługi 4

Oznaczenia wykorzystane w odtwarzaczu 4

1. Podstawowe informacje 5

1.1. Główne cechy 5
1.2. Zawartość pudełka 5
1.3. Waźne wskazówki do obsługi odtwarzacza 5
2. Pilot zdalnego sterowania 6
3. Wygląd panelu przedniego i tylnego 7
4. Obsługa i podłączenie 8
5. Funkcja karaoke 10
6. Specyfikacja techniczna 10
7. Rozwiązywanie problemów 11

Środki bezpieczeństwa

Prosimy o dokładne zapoznanie się z instrukcją obsługi i zawartymi w niej zaleceniami.

Aby uniknąć porażenia prądem nie otwieraj nigdy obudowy. Uszkodzenie plomby gwarancyjnej powoduje utratę gwarancji.

Odlącz urządzenie od sieci podczas burzy lub gdy nie będzie używane przez dłuższy czas. Pamiętaj, że gwarancja nie obejmuje uszkodzeń urządzenia, które są spowodowane uderzeniem pioruna.

Nie wystawiaj urządzenia na bezpośrednie działanie promieni słonecznych. Trzymać z daleka od źródeł ciepła i od wilgotnego otoczenia. Nie zasłaniać otworów wentylacyjnych, tak aby zapewnić prawidłową cyrkulację powietrza.

Ustaw urządzenie w pozycji poziomej, na płaskiej, równej i stabilnej powierzchni.

Jeśli przenosisz urządzenie z ciepłego pomieszczenia do zimnego i na od- wrót odczekaj min. 1 godzinę przed włączeniem do prądu. W przeciwnym wypadku mogą wystąpić problemy.

Urządzenie należy trzymać z daleka od wazonów, butelek, akwariów I innych źródeł wody w celu uniknięcia uszkodzenia. Nie należy dotykać wtyczki zasilania gołymi rękoma.

Nie stawiaj żadnych przedmiotów na obudowie urządzenia. Może to spowodować przegrzewanie i problemy z odbiorem.

Przed rozpoczęciem czynności konserwacyjnych lub instalacyjnych należy odłączyć odbiornik od sieci elektrycznej. Do czyszczenia odbiornika nie należy stosować alkoholu ani płynów zawierających amoniak. W razie potrzeby czyścić za pomocą miękkiej, niestrzępiącej się szmatki zwilżonej łagodnym roztwoorem wody z mydłem.

• Nie podłączaj żadnych kabli kiedy wtyczka zasilania jest w gniazdku.
• Sprawdź czy masz sprawne kable. Kable uszkodzone mogą spowodować pożar.
• Wyłącz odbiornik z zasilania przy podłączaniu okablowania.

Oprogramowanie do pobrania

Firma Ferguson wykorzystała wszystkie dostępne jej możliwości, aby dostarczyć użytkownikom aktualizacje oprogramowania, pozwalające na poprawę parametrów pracy urządzenia. Firma Ferguson zastrzega sobie prawo do wnoszenia poprawek, zmian lub modyfikacji oprogramowania stosowanego w urządzaniu na dowolnej podstawie i bez wcześniejszego powiadomienia o takich zmianach. Aktualna wersja oprogramowania dostępna jest na stronie internetowej http://www.ferguson-digital.eu

O instrukcji obsługi

Firma Ferguson wykorzystała wszystkie dostępne jej możliwości, aby zapewnić najbardziej aktualne informacje o swoich produktach. Firma Ferguson nie udziela gwarancji związanych z zawartością niniejszej instrukcji obsługi oraz rzeka się wszelkich domniemanych gwarancji dotyczących wartości rynkowej lub przydatności jej do określonych celów. Zawarte tutaj informacje służą jako wskazówki pozwalające na użytkowanie i konserwację odtwarzacza.

Firma Ferguson zastrzega sobie prawo do wnoszenia poprawek, zmian lub tłumaczenia Instrukcji obsługi bez wcześniejszego powiadomienia o takich zmianach. Z tego względu zaleca się regularne odwiedzanie naszej witryny internetowej w celu uzyskania najnowszych informacji.

Oznaczenia wykorzystane w odtwarzaczu

Ostrzeżenie: ryzyko porażenia elektrycznego - nie otwierać

Napis ten ostrzega przed otwieraniem obudowy odtwarzacza. Do otwierania obudowy upoważnieni są wyłącznie autoryzowani pracownicy serwisowi.

Oznaczenie CE

Oznaczenie to informuje, że urządzenie zgodne jest z warunkami dyrektywy 2014/30/EU dotyczącej przestrzegania przez kraje członkowskie przepisów zgodności elektromagnetycznej oraz warunkami dyrektyw 2014/35/EU dotyczącej przestrzegania przez kraje członkowskie przepisów niskiego napięcia i bezpieczeństwa związanego z obsługą urządzeń elektrycznych.

Logo podwójna izolacja

Logo to informuje, że urządzenie jest urządzeniem bezpiecznym pod względem elektrycznym, o lle wykorzystywany jest zgodnie z zaleceniami określonymi w rozdziale dotyczącym bezpieczeństwa.

Bierzmy czynny udział w ochronie środowiska!

Twoje urządzenie jest zbudowane z materiałów, które mogą być poddane ponownemu przetwarzaniu lub recyklingowi. W tym celu należy je dostarczyć do wyznaczonego punktu zbiórki.

Logo RoHS

Logo to informuje, że urządzenie zgodne jest z warunkami dyrektywy 2011/65/EU (potocznie znanej jako Restriction of Hazardous Substances Directive lub RoHS). Dyrektywa RoHS obejmuje swoim działaniem ograniczenia na etapie produkcji w wprowadzaniu substancji niebezpiecznych w elektronice.

Piktogram ostrzegający o emisji światła laserowego

Ten odtwarzacz jest produktem z laserem 1 klasy. Użytkowanie urządzenia niezgodnie z jego przeznaczeniem może spowodować narażenie na działanie niebezpiecznego promieniowania laserowego. Wiązka lasera jest niebezpieczna dla oczu, nie próbuj zdemontować obudowy. Naprawę sprzętu pozostaw wykwallifikowanemu personelowi.

1. Podstawowe informacje

1.1. Główne cechy:

• Odtwarzanie płyt DVD-video
- Odtwarzanie plików multimedialnych
- Funkcja karaoke

1.2. Zawartość pudełka:

• Pilot zdalnego sterowania
• Instrukcja użytkownika
• Odtwarzacz DVD

1.3. Ważne wskazówki do obsługi odtwarzacza

Odtwarzacz DVD posiada uproszczony interfejs ekranowy (klawisz menu), pozwalający na przeglądanie zawartości nośnika (w zakresie obsługiwanych formatów) za pomocą krzyża nawigacyjnego z poziomu pilota.

UWAGA: Formaty nie obsługiwane przez urządzenie mogą nie pojawić się w przeglądarce multimediów.

Pod klawiszem SETUP znajdują się ustawienia urządzenia.

UWAGA: Proszę pamiętać, że nowe oprogramowanie może zmienić funkcjonalność odbiornika. Zdjęcia i opisy zamieszczone w instrukcji mają charakter poglądowy. Jeśli zauważą Państwo błąd prosimy o jego zgłoszenie, dołożymy wszelkich starań aby go poprawić.

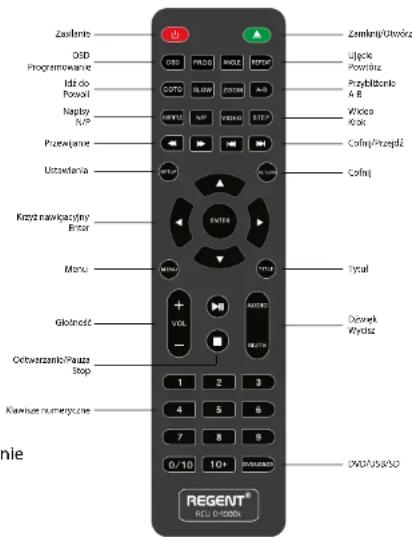

2. Pilot zdalnego sterowania

Zaslente OSD Programowanie Idz do Powoi Napty N/P Puzewanie Ustwania Krzyn nawicacyjny Enter Manu Giótność Ocbrzerzkić-Pausa Stop Klamiże numeryczne Zamigni-Uteórz Ujęcie Powiąrz Przybłczenko A B Wliczo Kool Cofinj-Przepżki Cofinj ENTER Tytal VOL AUDIO 0/10 10+ PESUMEN DZVJYJ5230 REGENT® HILU 67-000X

Opis przycisków:

Zasilanie – włącza i wyłącza urządzenie OSD – menu ekranowe

Programowanie – ustawia- nie kolejności odtwarzania

Idź do – wybieranie tytu- łu, rozdziału lub czasu

Powoli – zwolnione przeglądanie video

Napisy – zmiana lub wyłączenie napisów

N/P – przełączenie między systemem PAL a NTC

Przewijanie – przewijanie w przód i tył

Ustawienia – wejście lub wyjście z ustawień

Krzyż nawigacyjny/Enter – nawigacja w menu i przeglądarce multimediiów, Enter dla wyboru

Menu – przejście do menu pły- ty/przeglądarki multimediów

Głośność – dostosowanie głośności

Odtwarzanie/Pauza - od- twarzaj lub zatrzymaj

Stop – zatrzymanie odtwarzania

Klawisze numeryczne – wprowadzanie cyfr

DVD/USB/SD – wybór nośnika

Wycisz – wyciszanie playera DVD

Dźwięk – wybór ścieżki dźwiękowej, jeśli jest dostępna

Tytuł – pokazuje tytuł płyty DVD

Cofnij – powrót do poprzedniej strony Przejdź/Cofnij – przejście do następnego/poprzedniego rozdziału/tytułu

Krok – przeglądanie klatka po klatce

Wideo – przełączenie między S-Video, SCART i Composite

A-B – tworzenie pętli z pkt A do pkt B w odtwarzanym DVD

Przybliżenie – powiększenie obrazu

Powtórz – zmiana trybu powtarzania

Ujęcie – zmiana między róż- nymi ujęciami kamery

Zamknij/Otwórz – otwiera- nie i zamykanie tacki płyt

3. Wygląd panelu przedniego i tylnego

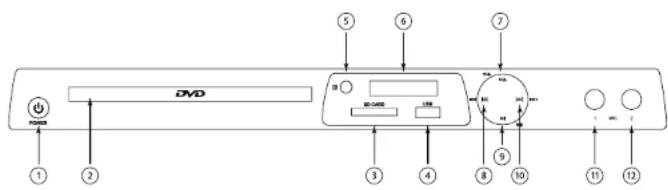

panel przedni odtwarzacza DVD

DVD 1 2 3 4 5 6 7 8 9 10 11 12

1. włącz/wyłącz

2. tacka

3. czytnik kart sd

4. usb

5. sensor podczerwieni

6. wyświetlacz

7. stop/wysuń/wsuń tackę

8. poprzedni

9. odtwarzaj/pauza

10. następny

11. gniazdo jack

12. gniazdo jack

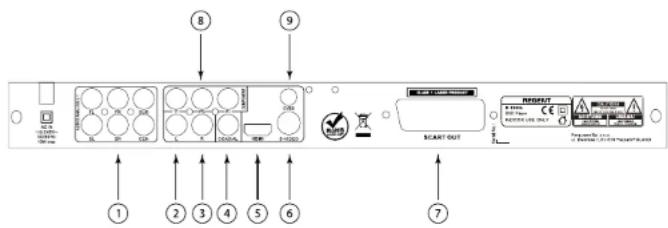

panel tylny odtwarzacza DVD

① ② ③ ④ ⑤ ⑥ ⑧ ⑨ START OUT INPUT SELECT LIME ONLY REDAUGHT REDAUGHT REDAUGHT REDAUGHT REDAUGHT REDAUGHT REDAUGHT

1. wyjście RCA 5.1

2. wyjście audio RCA lewe

3. wyjście audio RCA prawe

4. koncentryczne cyfrowe wyjście audio

5. wyjście HDMI

6. wyjście S-Video

7. SCART

8. Component RCA

9. Video RCA

4. Obsługa i podłączenie

Zasilanie

Podłącz odtwarzacz DVD za pomocą dołączonego przewodu zasilającego do standardowego gniazda zasilającego.

Podłączenie wideo i audio

Zauważ: Przed podłączeniem lub zmianą podłączenia, upewnij się że wszystkie urządzenia są odłączone od zasilania.

Zauważ: Oba złącza (wideo i audio) należy podłączyć od DVD do odbiornika Telewizyjnego

Wyjście stereo audio RCA:

1. Używaj złącza stereo audio RCA by przesłać dźwięk z DVD do telewizora
2. Wymagany przewód audio RCA (zawarte)
3. Użyj przewodu audio RCA by podłączyć wyjście RCA stereo audio z wejściem RCA stereo audio w telewizorze.
4. Dostosuj połączenia w ustawieniach wejść w telewizorze do użytych w poprzednim kroku.

Wyjście 5.1 audio RCA:

1. Używaj złącza 5.1 audio RCA by przesłać dźwięk z DVD do telewizora.
2. Wymagany przewód audio RCA (nie zawarte).
3. Użyj przewodu audio RCA by podłączyć wyjście RCA 5.1 audio z wejściem RCA 5.1 audio w sprzęcie HiFi.
4. Dostosuj połączenia w ustawieniach wejść w telewizorze do użytych w poprzednim kroku.

Koncentryczne SPDiF:

1. Użyj kabla audio koncentrycznego by przesłać wysokiej jakości dźwięk z DVD do systemu audio.
2. Wymagany przewód audio RCA (zawarty)
3. Użyj przewodu audio RCA by podłączyć cyfrowe koncentryczne złącze RCA z wejściem cyfrowym RCA audio w systemie dźwiękowym.
4. Dostosuj połączenia w ustawieniach wejść w telewizorze do użytych w poprzednim kroku.
5. W opcjach ustawień SPDiF ustaw RAW/PCM/wył

Złącze composite video:

1. Używaj złącza composite video by przesłać obraz z DVD do telewizora
2. Wymagany przewód video RCA (zawarte)
3. Użyj przewodu video RCA by podłączyć wyjście RCA video z wejściem RCA video w telewizorze.
4. Dostosuj połączenia w ustawieniach wejść w telewizorze do użytych w poprzednim kroku.

Złącze HDMI (optymalne):

Wymaga kabla HDMI(nie zawarty)

1. Użyj kabla HDMI by podłączyć wyjście HDMI z DVD z wejściem HDMI w telewizorze.
2. Dostosuj połączenia w ustawieniach wejść w telewizorze do użytych w poprzednim kroku.
3. Ustaw rozdzielczość w ustawieniach obrazu.

Wyjście SCART:

1. Używaj złącza SCART by przesłać obraz z DVD do telewizora.
2. Wymagany przewód SCART (nie zawarte).
3. Użyj przewodu SCART by podłączyć wyjście SCART z wejściem SCART w telewizorze.
4. Dostosuj połączenia w ustawieniach wejść w telewizorze do użytych w poprzednim kroku.
5. Wciśnij przycisk Video na pilocie by przełączyć się na tryb wyjścia SCART.

Wyjście S-Video:

1. Używaj złącza S-Video by przesłać obraz z DVD do telewizora.
2. Wymagany przewód S-Video (nie zawarte).
3. Użyj przewodu S-Video by podłączyć wyjście S-Video z wejściem S-Video w telewizorze.
4. Dostosuj połączenia w ustawieniach wejść w telewizorze do użytych w poprzednim kroku.
5. Wciśnij przycisk Video na pilocie by przełączyć się na tryb wyjścia S-Video.

Wyjście Component Video:

1. Używaj złącza Component Video by przesłać obraz z DVD do telewizora.
2. Wymagany przewodu Component Video (nie zawarte).
3. Użyj przewodu Component Video by podłączyć wyjście Component Video z wejściem Component Video w telewizorze.
4. Dostosuj połączenia w ustawieniach wejść w telewizorze do użytych w poprzednim kroku.
5. Wciśnij przycisk Video na pilocie by przełączyć się na tryb wyjścia Component Video.

DVD/CD

Wczytywanie dysku

1. Naciśnij otwórz/zamknij by wysunąć tackę napędu.
2. Położ płytę na tackę napędu etykietą do góry.
3. Naciśnij otwórz/zamknij by wsunąć tackę napędu.
4. W zależności od zawartości dysku odtwarzanie rozpocznie się automatycznie lub będzie wymagane wybranie pliku z eksploratora.

Port USB/Czytnik kart SD

1. Podłącz pamięć USB do portu lub kartę SD do czytnika.

2. Wspierane formaty powinny pojawić się w przeglądarce plików.

3. Wciśnij DVD/USB/SD by przełączyć tryb.

4. Użyj krzyża nawigacyjnego by poruszać się w przeglądarce plików.

5. Funkcja karaoke

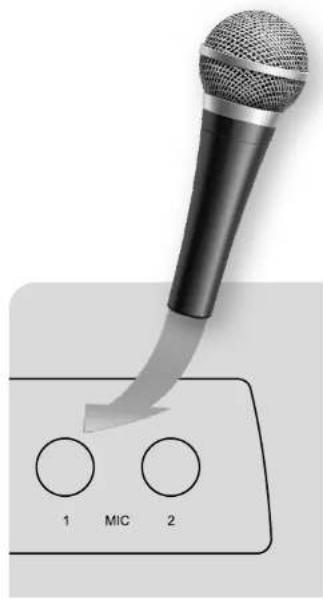

1. Podłącz obsługiwany mikrofon do portu MIC 1 lub MIC 2 na panelu przednim w sposób pokazany na ilustracji obok.
2. Dostosuj głośność i efekty echa mikrofonu w ustaniach karaoke.
3. Włącz podkład muzyczny (USB lub Płyta)
4. Dostosuj poziom głośności ścieżki dźwiękowej pilotem DVD

UWAGA: Zauważ, że niektóre mikrofony mają przełącznik. Ustaw go w odpowiedniej pozycji.

Funkcja karaoke działa z każdym podkładem dźwiękowym (USB, DVD, CD).

Ustawienia efektów karaoke zmieniamy w Ustawienia dźwięku > Ustawienia karaoke.

1. Specyfikacja techniczna

System PAL/AUTO/NTSC
Częstotliwość odbioru: 20HZ-20KHZ (at 1KHz 0dB)
Współczynnik sygnału do zakłóceń ≥90dB (at 1KHz 0dB)
Zniekształcenia dźwięku i zakłócenia ≥-60dB (at 1KHz0dB)
Wyjście audio 2.0+0-1.0 Vrms
Wyjście wideo	Composite: 1.0±0.2Vp-pImpedancja obciążenia: 75Ω
Zasilacz 110-240V~50/60Hz
Wspierane dyski	DVD/VCD/CD/MP3/Photo CD/SVCD/JPEG/MPEG-4

7. Rozwiązywanie problemów

Przed odesłaniem na serwis sprawdź poniższy instrukcję rozwiązywania problemów.

Objaw Rozwiązanie
Brak zasilania	Poprawnie podłącz kabel zasilający do ściennego gniazda zasilającego.
Brak obrazu	Wybierz odpowiednie wejście obrazu na telewizorze.Podłącz poprawnie złącze obrazu do telewizora.Włącz telewizor.
Brak dźwięku	Sprawdź połączenia audio.Jeśli używasz amplitunera sprawdź inne złącze lub ustawienia wejść.
Odtwarzany obraz jest słabej jakości	Wyczyść dysk.
Odtwarzacz DVD nie rozpoczyna odtwarzania	Włóż płytę jeśli nie ma płyty w napędzie.Włóż odpowiednią płytę we wspieranym formacie.Wyczyść płytę.Włóż płytę w odpowiednią stronę.Wyłącz blokadę wieku lub zmień jej poziom.
Słychać buczenie lub hałas	Wyczyść urządzenie ściereczką zwilżoną alkoholem.Wyczyść płytę.Podłącz poprawnie głośniki i ich elementy.Odsuń telewizor od sprzętu audio.
Pilot nie działa poprawnie	Wskaż pilotem na sensor podczerwieni DVD.Używaj pilota w odległości ok 5m Usuń przeszkody.Wymień baterie w pilocie na działające.
Zniekształcony obraz lub bez koloru	Jeśli obraz jest zniekształcony lub smuży sprawdź czy ustawiony jest system kolorów odpowiada systemowi odbiornika telewizyjnego.
Symbol ø pojawła się na wyświetlaczu	Oprogramowanie DVD blokuje daną funkcje w danej chwili.Oprogramowanie nie wspiera danej funkcji.Funkcja jest nie dostępna w danej chwili.
