INSTRUKCJA OBSŁUGI ZEUS04E CONCEPTRONIC

Szybka Instrukcja Instalacji

2. Przegląd produktu

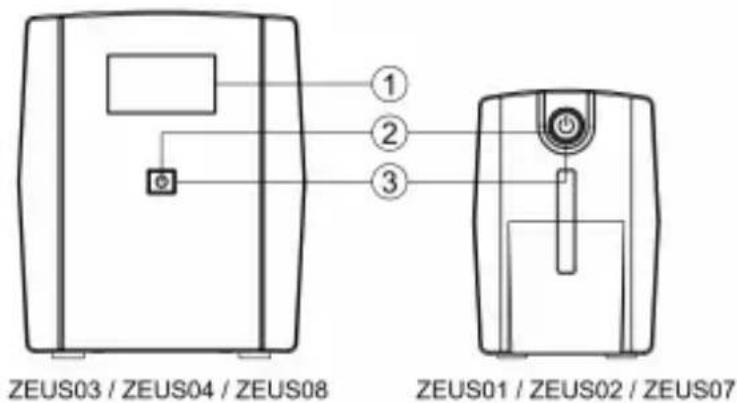

ZEUS03 / ZEUS04 / ZEUS08 ① ② ③ ZEUS01 / ZEUS02 / ZEUS07

1. Wyświetlacz LCD
2. Przełącznik zasilania

Naciśnij przełącznik na 2 sekundy, aby włączyć lub wyłączyć UPS.

1. Wskaźnik LED

Wskaźnik LED świeci podczas działania UPS.

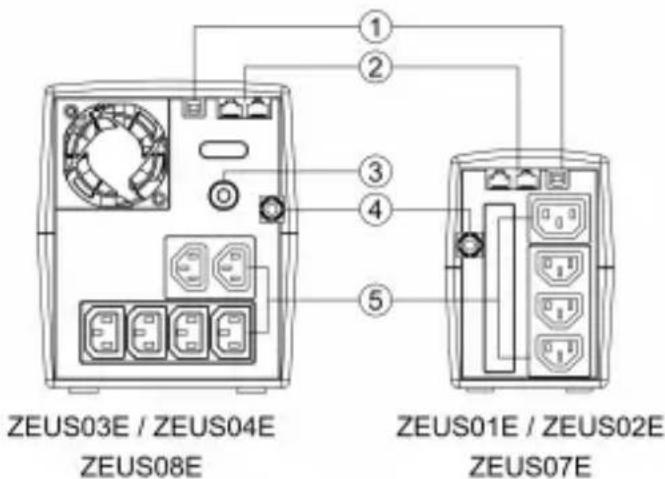

ZEUS03E / ZEUS04E ZEUS08E ① ② ③ ④ ⑤ ZEUS01E / ZEUS02E ZEUS07E

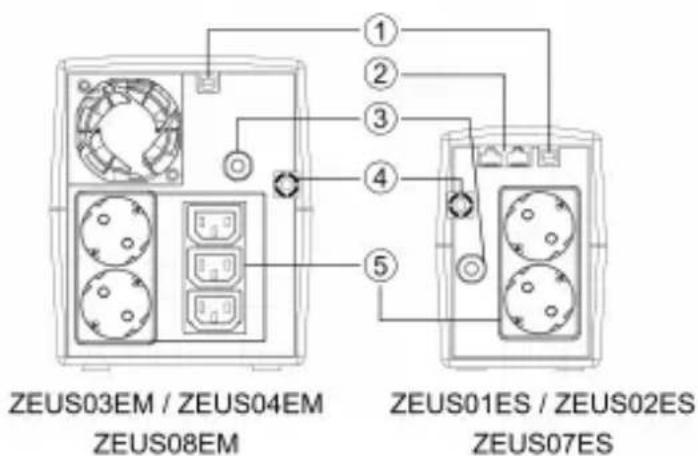

ZEUS03EM / ZEUS04EM ZEUS08EM ZEUS01ES / ZEUS02ES ZEUS07ES

1. Port USB

Ten port umożliwia połączenie i komunikację od portu USB komputera do UPS.
2. Zabezpieczenie internetowe modemu/LAN

(ZEUS01E/01ES/02E/02ES/03E/04E/07E/07ES/08E)

Porty zabezpieczenia komunikacji, zapewnią ochronę standardowego modemu, faksu, linii telefonicznej lub kabla sieciowego

1. Wyłącznik obwodu wejścia

Wyłącznik obwodu zapewnia optymalną ochronę przed przeciążeniem.

1. Wejściowy przewód zasilający

2. Wyjścia z podtrzymaniem bateryjnym i zabezpieczeniem przeciwprzepięciowym

Zapewniają podtrzymanie bateryjne i ochronę przeciwprzepięciową. Zapewniają zasilanie przez pewien czas podłączonych urządzeń, podczas awarii zasilania.

ZEUS01 / ZEUS02 / ZEUS07

Opisy alarmów

	Stan diody LED	Alarm
Normalny	Światło LED	wyłączone
Rozładowanie baterii	Miganie co 30 sek.	Sygnał dźwiękowy co 30 sek.
Niski poziom baterii	Miganie co 2 sek.	Sygnał dźwiękowy co 2 sek.
Przeciążenie	Miganie co 0.5 sek.	Sygnał dźwiękowy co 0,5 sek.
Tryb ładowania przy wyłączeniu	Wskaźnik LED wyłączony	wyłączenie
Awaria	Wskaźnik LED wyłączony	Alarm ciągły

Ustawienie wyciszenia: Alarm dźwiękowy można wyłączyć lub włączyć, poprzez szybkie, dwukrotne naciśnięcie przycisku zasilania. Ustawienie domyślne to alarm włączony. Po wyłączeniu alarmu, wygenerowane zostaną dwa krótkie sygnały dźwiękowe.

ZEUS03 / ZEUS04 / ZEUS08

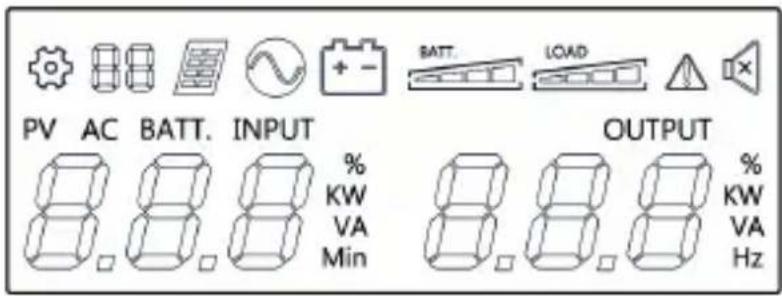

Opis podświetlonych wskaźników na wyświetlaczu LCD

PV AC BATT. INPUT % KW VA Min BATT. LOAD OUTPUT % KW VA Hz

	Pozycja ustawienia		Tryb zasilania sieciowego
	Tryb PV		Tryb zasilania bateryjnego
	Awaria		Wyłączenie dźwięku
	Tryb zasilania bateryjnego: pojemność baterii Tryb zasilania sieciowego: 1. Ładowanie baterii: cykliczne światło 2. Pełne naładowanie baterii: światło3. Tryb zasilania sieciowego bez ładowarki:pojemność baterii		Pojemność ładowania

3. Instalacji & stosowanie

Instrukcja instalacji urządzenia

1. Nowy zasilacz UPS może być używany od razu po otrzymaniu. Jednak, aby uzyskać całkowite naładowanie baterii, zalecane jest ładowanie baterii przez co najmniej 8 godzin. Podczas transportu i przechowywania może dojść do utraty naładowywania. W celu naładowania baterii, zasilacz należy pozostawić podłączony do zasilania sieciowego. Urządzenie będzie ładowane bez względu na to, czy zasilacz jest włączony czy wyłączony.
2. Gdy UPS jest wyłączony i odłączony od zasilania sieciowego, podłącz komputer, monitor i zasilane zewnętrznie urządzenia pamięci masowej (napęd Zip, napęd Jazz, napęd taśmowy, itp.) do wyjść zasilania bateryjnego. Do wyjść zasilania bateryjnego NIE należy podłączać drukarki laserowej, kopiarki, grzejnika, odkurzacza, niszczarki ani żadnych innych, dużych urządzeń elektrycznych. Urządzenia te wymagają dużo energii i mogą spowodować przeciążenie lub nawet uszkodzenie zasilacza.
3. UPS należy podłączyć do 2-kołkowego, 3-żyłowego gniazda z uziemieniem (gniazdo ścienne). Należy pamiętać, aby obwód był chroniony bezpiecznikiem lub wyłącznikiem obwodu oraz by do tego samego obwodu nie były podłączone odbiorniki o dużym zapotrzebowaniu na energię (np. klimatyzator, lodówka, kopiarka, itp.). Należy unikać stosowania przedłużaczy.
4. Naciśnij przełącznik, aby włączyć zasilacz. Zacznie świecić wskaźnik zasilania i wygenerowany zostanie sygnał dźwiękowy.
5. Po wykryciu przeciążenia, wygenerowany zostanie jeden długi sygnał alarmu dźwiękowego. Aby usunąć problem, należy wyłączyć UPS i odłączyć co najmniej jedno urządzenie od gniazda z zasilania bateryjnego. Zaczekaj 10 sekund. Upewnij się, że stan bezpiecznika lub wyłącznika obwodu jest normalny, a następnie włącz UPS.
6. Aby utrzymać optymalny poziom naładowania baterii, UPS powinien zawsze być podłączony do gniazda zasilania prądem zmiennym.
7. Gdy UPS ma być przechowywany przez dłuższy czas, należy go całkowicie naładować i przechowywać z całkowicie naładowaną baterią. Aby zapewnić długą żywotność baterii, należy ją doładowywać co trzy miesiące.

Instalacja oprogramowania w komputerze PC

Oprogramowanie Power Master, oferuje przyjazny interfejs użytkownika do obsługi systemów zasilania. Graficzny interfejs użytkownika jest intuicyjny i w przejrzysty sposób pokazuje ważne informacje o zasilaniu. W celu zainstalowania programu należy wykonać podaną poniżej procedurę.

Procedura instalacji:

1. Pobierz program Power Master+ ze strony internetowej:

1. Kliknij plik dwukrotnie plik i wykonaj czynności instalacji. Po ponownym uruchomieniu komputera, oprogramowanie Power Master będzie obecne w zasobniku systemowym, jako niebieska ikona.

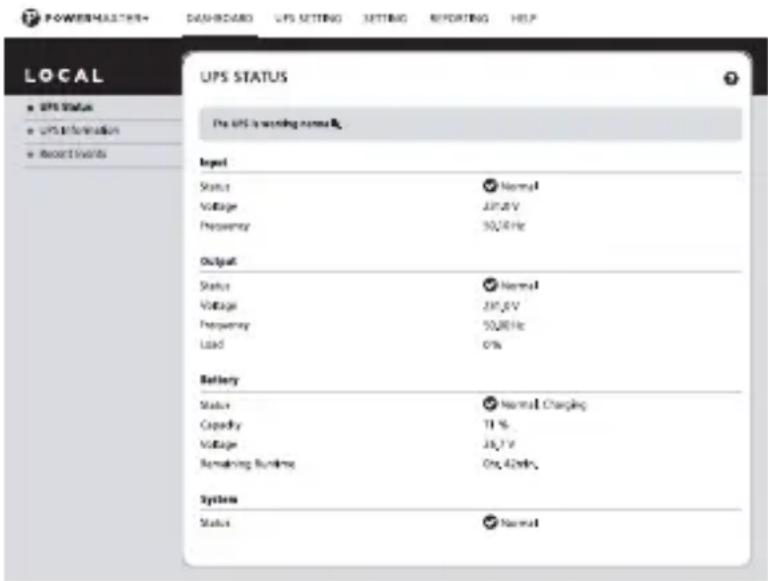

POWERMASTERS DASHBOARD UPS SETTING SETTING REPORTING HELP LOCAL UPS STATUS Pre UPS is warning name R. Input Status Normal Voltage 20V Frequency 50/8Hz Output Status Normal Voltage 20V Frequency 50/8Hz Load 0% Battery Status Normal Charging Capacity 11 % Voltage 25V Remaining Burkine On, 42kHz System Status Normal

Rozwiązywanie problemów

Problem	Możliwa przyczyna	Rozwiązanie
Ten UPS nie zapewnia zasilania wystarczająco długo	Baterie nie są całkowicie naładowane.	Doładuj baterię, pozostawiając UPS podłączony do gniazda zasilania.
UPS nie włącza się	Przełącznik włączania/wyłączania jest tak skonstruowany, aby zapobiec uszkodzeniu w wyniku gwałtownego wyłączania i włączania.	Wyłącz UPS. Zaczekaj 10 sekund, po czym ponownie włącz UPS.
	Zasilacz nie został podłączony do gniazda zasilania prądem zmiennym.	Zasilacz musi być podłączony do gniazda zasilania prądem zmiennym o napięciu 230 V 50/60 Hz.

POLSKI

Brak zasilania urządzeń w gniazdach wyjścia	Przeciążenie spowodowało uaktywnienie wyłącznika obwodu	Wyłącz UPS i odłącz co najmniej jedno z podłączonych urządzeń. Odłącz przewód zasilający UPS i naciśnij pokrętło wyłącznika obwodu.
	Baterie są rozładowane	Podłącz zasilacz do ładowania i zaczekaj co najmniej 4 godziny.

Ostrzeżenie:

• Aby zabezpieczyć się przed pożarem lub porażeniem prądem elektrycznym, urządzenie należy zainstalować w pomieszczeniu o kontrolowanej temperaturze i wilgotności, bez przewodzących prąd zanieczyszczeń.
• Niebezpieczeństwo porażenia prądem elektrycznym, nie należy zdejmować obudowy. Brak części, które może naprawiać użytkownik. Prace serwisowe można powierzać wyłącznie wykwalifikowanemu personelowi serwisu.
• Niebezpieczeństwo porażenia prądem elektrycznym, wewnątrz UPS znajdują się części pod napięciem, które mogą być zasilane z baterii, nawet po odłączeniu zasilania prądem zmiennym.
• Niebezpieczeństwo porażenia prądem elektrycznym, obwód baterii nie jest odizolowany od wejścia prądu zmiennego, pomiędzy złączami baterii i uziemieniem

może występować niebezpieczne napięcie. Przed dotknięciem należy sprawdzić.

• Aby zapobiec ryzyku pożaru lub porażenia prądem, zainstaluj w kontrolowanym pod względem temperatury i wilgotności pomieszczeniu wewnętrznym, wolnym od substancji przewodzących. (Zobacz specyfikacje dotyczące akceptowalnego zakresu temperatury i wilgotności.)
• Aby zminimalizować ryzyko przegrzania UPS-a, nie zasłaniaj otworów wentylacyjnych UPS-a i unikaj ekspozycji jednostki na bezpośrednie światło słoneczne lub instalacji jej w pobliżu urządzeń emitujących ciepło, takich jak grzejniki czy piece.
• Nie podłączaj do UPS-a przedmiotów niezwiązanych z komputerem, takich jak sprzęt medyczny, sprzęt do podtrzymywania życia, kuchenki mikrofalowe ani odkurzacze.
• Nie podłączaj wejścia UPS-a do własnego wyjścia.
• Nie pozwalaj, aby do UPS-a dostawały się ciecze lub jakikołwiek obiekt obcy. Nie umieszczaj napojów ani innych naczyn z płynami na lub w pobliżu jednostki.
• W przypadku awarii naciśnij przycisk WYŁĄCZ i odłącz przewód zasilający od zasilania sieciowego AC, aby prawidłowo wyłączyć UPS.
• Nie podłączaj do UPS-a listwy zasilającej ani zabezpieczenia przepięć.
• Odepnij UPS przed czyszczeniem i nie używaj płynów ani detergentów w sprayu.
• Konserwację baterii powinien przeprowadzić lub nadzorować personel zaznajomiony z bateriami i wymaganymi środkami ostrożności. Zabrania się

dostępu nieupoważnionym osobom do baterii.

• Zasilanie bateryjne należy więc odłączyć na biegunie dodatnim i ujemnym przy szybkich złączach baterii, gdy konieczne są prace konserwacyjne lub serwisowe wewnątrz UPS-a.
• Podczas wymiany baterii używaj takiej samej liczby i typu baterii.
• Nie usuwaj baterii w ogniu. Bateria może eksplodować. Nie otwieraj ani nie uszkadzaj baterii. Wydzielający się elektrolit jest szkodliwy dla skóry i oczu.
• Używaj zasilacza tylko w gnieździe jak najbliżej urządzenia, łatwo dostępnym i łatwo odłączalnym.
• Nie wkładaj zasilacza do gniazdka ukrytego za meblem.
• Nie przykrywaj podłączonego do gniazdka zasilacza.
• Produkt można ładować tylko w suchych, zamkniętych pomieszczeniach.
• W przypadku wątpliwości lub awarii zasilacza należy przerwać korzystanie i skontaktować się z naszym wsparciem technicznym lub autoryzowanym centrum serwisowym.
• Natychmiast przerwij korzystanie, jeśli zasilacz ma widoczne uszkodzenia, wydziela nietypowe zapachy lub staje się nadmiernie gorący.

Uwaga: Ten podręcznik zawiera ważne instrukcje dotyczące bezpieczeństwa.

Podczas instalacji należy uważnie wykonać wszystkie instrukcje. Przed rozpakowaniem, instalacją lub użyciem należy dokładnie przeczytać ten podręcznik.

Uwaga: Ten UPS jest przeznaczony wyłącznie do zasilania komputera.

Utylizacja zużytych urządzeń elektrycznych i akumulatorów: W celu usunięcia, produkt należy przekazać do punktu recyklingu. Nie wolno usuwać razem z odpadami domowymi. Nieprawidłowe przechowywanie/usuwanie, może mieć szkodliwy wpływ na środowisko i/lub może spowodować obrażenia.

Oznaczenie CE: Firma Conceptronic deklaruje, że ten produkt jest zgodny z dyrektywami wymienionymi w części 'Deklaracja zgodności'.

Conceptronic UPS

1. Kapacitás

ZEUS01E / ZEUS01ES (650VA 360W), ZEUS02E / ZEUS02ES (850VA 480W), ZEUS03E / ZEUS03EM (1200VA 720W), ZEUS04E / ZEUS04EM (2200VA 1320W), ZEUS07E / ZEUS07ES (1000VA 600W), ZEUS08E / ZEUS08EM (1500VA 900W)

2. Przegląd produktu

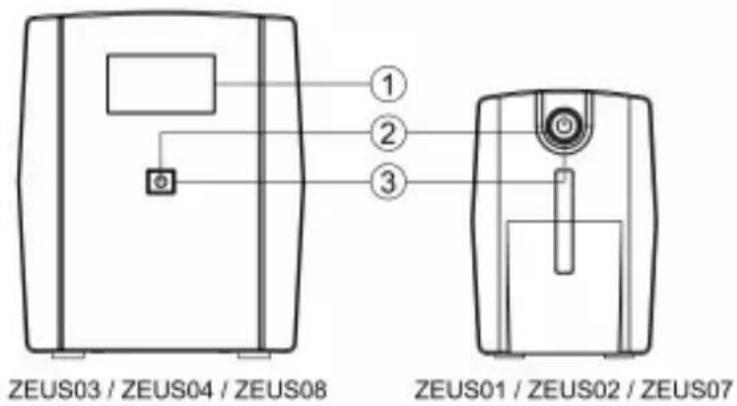

ZEUS03 / ZEUS04 / ZEUS08 ① ② ③ ZEUS01 / ZEUS02 / ZEUS07
